Основные электрические параметры:
| Наименование параметра | Величина параметра |
|
Электрическое сопротивление токопроводящих жил постоянному току при 20°С и длине 1 км., не более Ом/км: Для жил диаметром 0.4 мм Для жил диаметром 0,5 мм Для жил сечением 0,12 мм2 Для жил сечением 0,20 мм2 |
148 95 165 95 |
| Сопротивление изоляции на длине 1 км при температуре 20°С и нормальной относительной влажности, МОм, не менее: | 6500 |
Кабели должны выдержать в течении 1 мин. переменное напряжение 500 В частотой 50 Гц, приложенное между жилами.
| Марка кабеля | Число жил и диаметр /сечение | Номинальный наружний диаметр | Масса кабеля [кг/км] |
| КСПВ | 2х0,40 | 2,8 | 7,4 |
| 4х0,40 | 3,3 | 12,3 | |
| 6х0,40 | 3,8 | 16,5 | |
| 8х0,40 | 4,4 | 22,4 | |
| 10х0,40 | 4,9 | 26,8 | |
| 12х0,40 | 5,1 | 30,5 | |
| 2х0,50 | 3,0 | 9,0 | |
| 4х0,50 | 3,6 | 15,7 | |
| 6х0,50 | 4,4 | 22,0 | |
| 8х0,50 | 4,7 | 28,7 | |
| 10х0,50 | 5,4 | 35,1 | |
| 12х0,50 | 5,6 | 40,2 | |
| КСПВГ | 2х0,12 | 3,0 | 8,0 |
| 4х0,12 | 3,5 | 13,0 | |
| 6х0,12 | 4,1 | 17,6 | |
| 8х0,12 | 4,5 | 23,2 | |
| 10х0,12 | 5,1 | 28,1 | |
| 12х0,12 | 5,3 | 31,9 | |
| 2х0,20 | 3,2 | 10,2 | |
| 4х0,20 | 3,8 | 17,6 | |
| 6х0,20 | 4,6 | 24,6 | |
| 8х0,20 | 4,9 | 32,1 | |
| 10х0,20 | 5,7 | 39,5 | |
| 12х0,20 | 5,9 | 45,3 | |
| КСПЭВ | 2х0,40 | 3,2 | 10,8 |
| 4х0,40 | 3,7 | 15,3 | |
| 6х0,40 | 4,2 | 19,6 | |
| 8х0,40 | 4,9 | 23,8 | |
| 10х0,40 | 5,4 | 30,5 | |
| 12х0,40 | 5,6 | 33,6 | |
| 2х0,50 | 3,4 | 12,7 | |
| 4х0,50 | 4,0 | 18,7 | |
| 6х0,50 | 4,9 | 25,0 | |
| 8х0,50 | 5,2 | 30,3 | |
| 10х0,50 | 5,9 | 38,9 | |
| 12х0,50 | 6,1 | 43,8 | |
| КСПЭВГ | 2х0,12 | 3,4 | 11,3 |
| 4х0,12 | 3,8 | 16,0 | |
| 6х0,12 | 4,5 | 20,6 | |
| 8х0,12 | 5,0 | 24,9 | |
| 10х0,12 | 5,6 | 32,2 | |
| 12х0,12 | 5,8 | 35,8 | |
| 2х0,20 | 3,6 | 14,0 | |
| 4х0,20 | 4,2 | 20,7 | |
| 6х0,20 | 5,1 | 27,0 | |
| 8х0,20 | 5,4 | 36,1 | |
| 10х0,20 | 6,1 | 44,0 | |
| 12х0,20 | 6,4 | 49,9 |
Кабели должны быть стойкими к изгибу и выдерживать не менее 15 двойных изгибов на угол +/-90 при радиусе изгиба равным десятикратному номинальному диаметру кабеля. Кабели должны быть стойкими: к воздействию повышенной температуры окружающей среды до 60 оС; к воздействию пониженной температуры окружающей среды до минус 40 оС, в условиях монтажных изгибов — до 0 оС; к повышенной влажности воздуха до 98% при температуре до 35 оС. Минимальный срок службы кабеля при соблюдении условий хранения и эксплуатации — 15 лет.
Условия хранения кабеля в части воздействия климатических факторов должны соответ-ствовать условиям 3 по ГОСТ 15150-69. Прокладка и монтаж кабелей должны произво-диться при температуре не ниже 0 оС. Минимальный радиус изгиба при прокладке и мон-таже 10 номинальных наружных диаметров кабеля.
ООО «Торгово-промышленный дом Паритет» специально для RusCable.ru
Торгово-промышленный дом является эксклюзивным владельцем ТУ 3581-01-39793330-2000, а соответственно эксклюзивным правом на производство кабеля согласно данного ТУ.

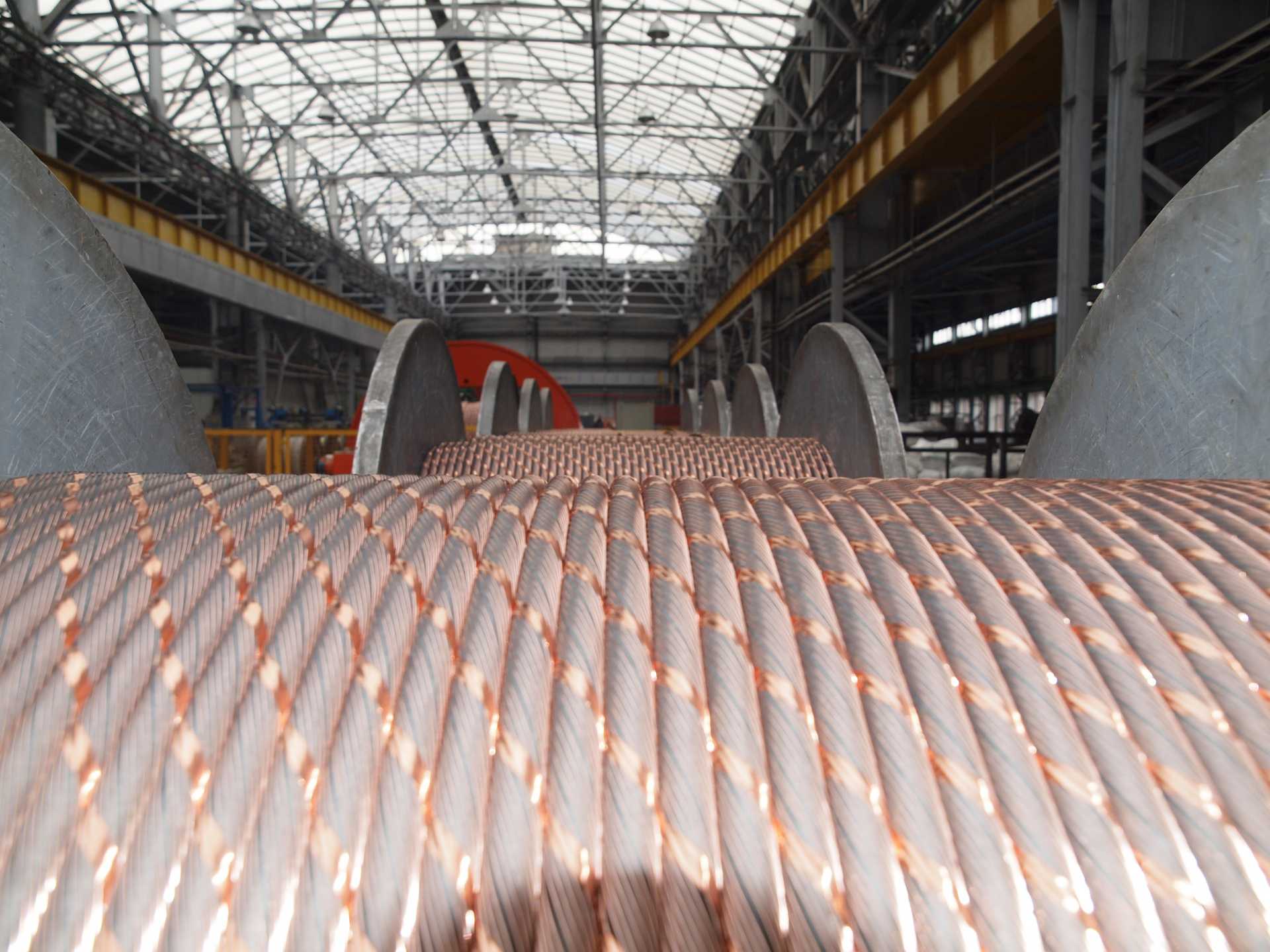

Производители кабеля марки КСПВ
Выпускается кабель марки КСПВ на Кольчугинском заводе, заводе «Севкабеле», «Псковкабеле» и «Энергокабеле». Продается повсеместно также в виде модификаций.

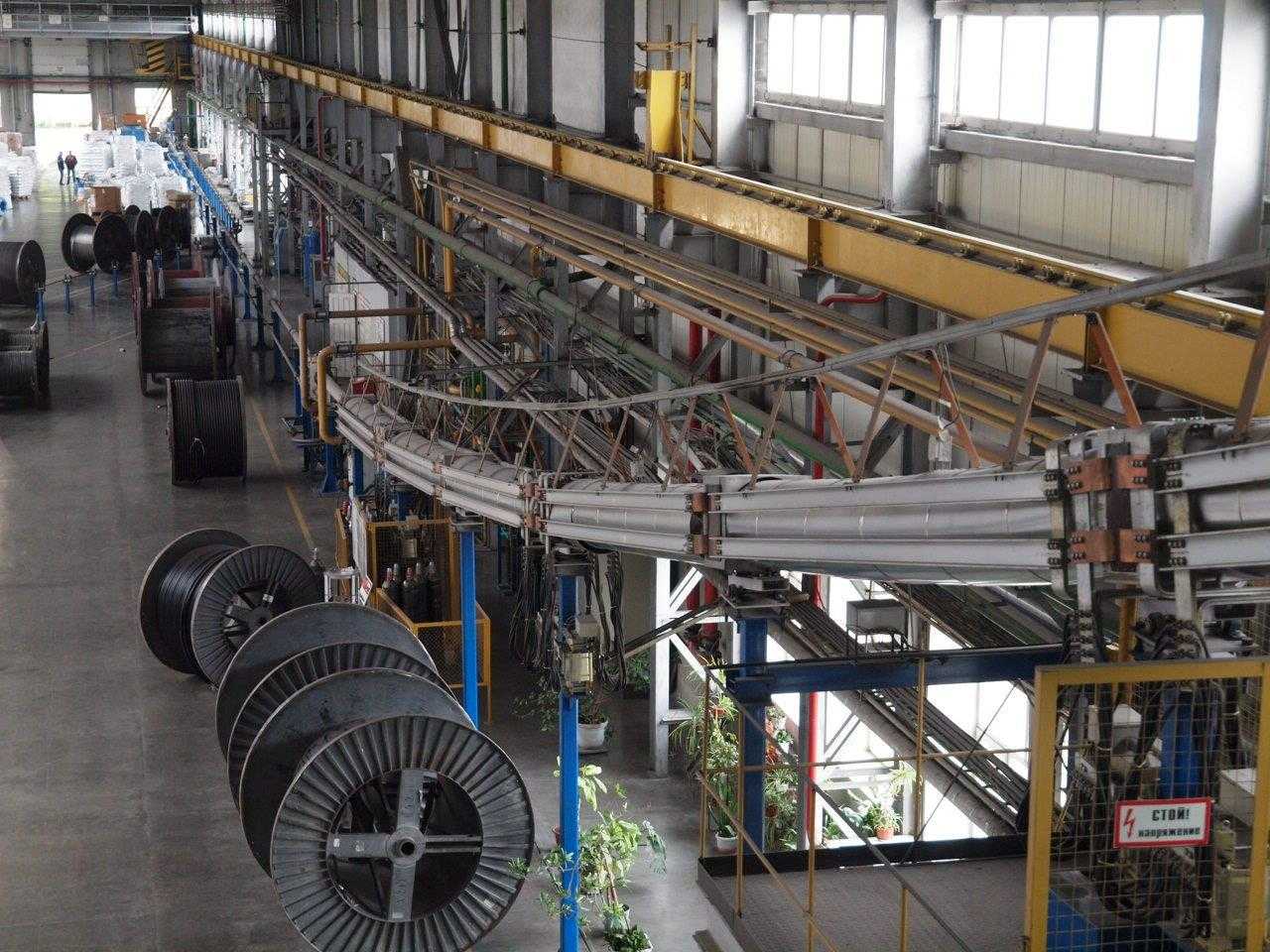

Кольчугинский завод
Кольчугинский завод является ведущим производителем электрических проводников в РФ. Он продает проводники для нефтедобывающей отрасли, металлургии, железной дороги, машиностроения.
Модель Кольчугинского завода
Кабель КСПВ нужен, чтобы подключать к сети передвижные механизмы. Используется для прокладки в закрытых помещениях и на улице.
«Севкабель»
ТД «Севкабель» — первый завод по производству проводов на территории Российской Федерации. Он выпускает современную и качественную продукцию для угольно-добывающей отрасли, нефтегазовой сферы и работы энергетических комплексов.
Модель «Севкабеля»
Обратите внимание! Каждый КСПВ на заводе создается с токопроводящей медной жилой, полиэтилентерефталатным слоем, резиновой каучуковой изоляцией, полиэтилентерефталатным слоем и резиновой каучуковой защитной оболочкой
«Псковкабель»
АО «Псковкабель» выпускает токопроводящие элементы для машинной и тракторной промышленности. Предприятие входит в ТОП-5 самых лучших компаний. У него дорогостоящее оборудование и современная техника.
Модель «Псковкабеля»
Поэтому ОАО «Псковкабель» производит качественный, безопасный, прочный и долговечный КСПВ с низким газовым и дымовыделением.
«Энергокабель»
АО «Энергокабель» — один из крупнейших заводов по производству силового, контрольного кабеля и проводов для системы пожарной безопасности. Имеет высококачественное оборудование для производства КСПВ и различных модификаций.
Модель «Энергокабеля»
КСПВ является сигнальным проводом, применяемым в создании сигнализационной, пожарной и охранной систем. По техническим характеристикам имеет усовершенствованную структуру. Используется и подключается повсеместно по стандартным правилам безопасности без особых проблем. Выбирается по критериям. Хранится и перевозится по регламенту. Изготавливается на Кольчугинском заводе, а также «Севкабель», «Псковкабель», «Энергокабель».
Расшифровка марки
Для описания кабеля используется марка, которая в зашифрованной форме описывает основные потребительские параметры. Марка представляет собой двухблочный буквенно-цифровой индекс и формируется по единым правилам для широкого круга продуктов. Такой подход заметно облегчает идентификацию без обращения к справочной документации.
Первый буквенный блок описывает общие свойства изделия и несет следующую информацию:
- • К (кабель) указывает на то, что речь идет об изделии с общей защитной оболочкой для элементов сердечника;
- • Р (резина) характеризует материал, который использован в качестве изоляции и оболочки;
- • П (переносной) отмечает возможность штатного нестационарного использования продукта при текущей эксплуатации;
- • Т (тяжелый) определяет фокусную область применения в составе силовых цепей.
Цифровой блок марки традиционно для кабельной отрасли описывает количество и сечение токопроводящих жил со знаком “?” как разделителем. Может иметь многозвенную форму, если содержит жилы с различным сечением или же одна из них используется для заземления.
Иногда состав цифрового блока на правах третьего звена дополняется указанием рабочего напряжения в киловольтах.
На основании правил формирования кода марка КРПТ 2 ? 2,5 + 1 ? 1,5 означает, что речь идет о кабеле с двумя рабочими 2,5-милоиметровыми жилами, которые дополнены жилой заземления с сечением 1,5 мм2. Если марка имеет вид КРПТ 2 ? 1,5 + 1 ? 1,5, то это свидетельствует о том, что все жилы одинаковы по сечению, но одна из них с помощью соответствующей маркировки выделяется для организации цепей заземления.
Технические характеристики
Среди основных технических характеристик следует выделить:
- Рабочая температура проводника составляет от -40 до +70 градусов, что делает его по-настоящему универсальным.
- Максимально допустимая влажность воздуха 95% при температуре 35 градусов.
- Средний срок службы составляет 15 лет.
- Минимальный радиус изгиба 10 наружных диаметров.
- Жилы медные, но есть модификации с алюминиевыми.
- Диаметр жил от 0,40 до 0,80 мм.
Также следует выделить и несколько других важных характеристик, в таблице вы найдете: диаметр, массу, размер и другие важные параметры.
В этой таблице собраны основные параметры СПВП:
|
Число жил и диаметр мм |
размер, мм | масса меди, кг/км | масса кабеля, кг/км | Индуктивность, мГн/км |
| КСПВ 2х0,40* | 2,2х2,8 | 2,3 | 8,2 | 0,90 |
| КСПВ 4х0,40 | 4,0 | 4,5 | 13,1 | 0,95 |
| КСПВ 6х0,40 | 4,7 | 6,8 | 17,8 | 1,00 |
| КСПВ 8х0,40 | 4,9 | 9,0 | 21,6 | 1,10 |
| КСПВ 10х0,40 | 5,8 | 11,3 | 27,2 | 1,20 |
| КСПВ 12х0,40 | 6,0 | 13,5 | 32,3 | 1,20 |
| КСПВ 14х0,40 | 6,2 | 15,8 | 36,0 | 1,25 |
| КСПВ 16х0,40 | 6,6 | 18,0 | 41,7 | 1,30 |
| КСПВ 18х0,40 | 6,9 | 20,3 | 45,0 | 1,30 |
| КСПВ 20х0,40 | 7,5 | 22,6 | 51,4 | 1,35 |
| КСПВ 2х0,50* | 2,3х3,0 | 3,5 | 9,5 | 0,90 |
| КСПВ 4х0,50 | 4,2 | 7,0 | 16,7 | 0,95 |
| КСПВ 6х0,50 | 5,0 | 10,6 | 23,0 | 1,00 |
| КСПВ 8х0,50 | 5,6 | 14,0 | 29,3 | 1,10 |
| КСПВ 10х0,50 | 6,3 | 17,6 | 35,8 | 1,20 |
| КСПВ 12х0,50 | 6,6 | 21,1 | 42,5 | 1,20 |
| КСПВ 14х0,50 | 6,8 | 24,6 | 49,0 | 1,25 |
| КСПВ 16х0,50 | 7,3 | 28,1 | 56,8 | 1,30 |
| КСПВ 18х0,50 | 7,5 | 31,7 | 61,4 | 1,30 |
| КСПВ 20х0,50 | 8,3 | 35,2 | 67,0 | 1,35 |
| КСПВ 2х0,64* | 2,6х3,7 | 5,7 | 13,8 | 0,90 |
| КСПВ 4х0,64 | 4,9 | 11,4 | 24,0 | 0,95 |
| КСПВ 6х0,64 | 5,7 | 17,2 | 33,3 | 1,00 |
| КСПВ 2х0,80 | 3,0х4,2 | 8,9 | 18,8 | 0,90 |
| КСПВ 4х0,80 | 5,8 | 18,5 | 35,8 | 0,9 |
Вот технические характеристики кабеля КСПЭВ.
|
Число жил и диаметр мм |
размер, мм | масса нм**, кг/км | масса кабеля, кг/км | Индуктивность, мГн/км |
| КСПЭВ 2х0,40* | 4,0 | 3,8 | 11,5 | 0,90 |
| КСПЭВ 4х0,40 | 4,5 | 6,1 | 16,0 | 0,95 |
| КСПЭВ 6х0,40 | 5,0 | 8,4 | 19,7 | 1,00 |
| КСПЭВ 8х0,40 | 5,4 | 10,8 | 24,8 | 1,10 |
| КСПЭВ 10х0,40 | 6,0 | 13,2 | 31,2 | 1,20 |
| КСПЭВ 12х0,40 | 6,0 | 15,4 | 33,6 | 1,20 |
| КСПЭВ 14х0,40 | 6,4 | — | 38,1 | 1,25 |
| КСПЭВ 16х0,40 | — | — | — | 1,30 |
| КСПЭВ 18х0,40 | — | — | — | 1,30 |
| КСПЭВ 20х0,40 | — | — | — | 1,35 |
| КСПЭВ 2х0,50* | 4,1 | 5,0 | 12,7 | 0,90 |
| КСПЭВ 4х0,50 | 4,8 | 8,7 | 19,3 | 0,95 |
| КСПЭВ 6х0,50 | 5,4 | 12,3 | 25,5 | 1,00 |
| КСПЭВ 8х0,50 | 5,9 | 15,8 | 32,2 | 1,10 |
| КСПЭВ 10х0,50 | 6,6 | 19,5 | 40,2 | 1,20 |
| КСПЭВ 12х0,50 | 6,9 | 23,0 | 43,8 | 1,20 |
| КСПЭВ 14х0,50 | 7,0 | — | 49,5 | 1,25 |
| КСПЭВ 16х0,50 | — | — | — | 1,30 |
Применение экрана в проводе
Провод КСПВ может быть неэкранированный и экранированный. Для первого варианта электроемкость составляет 60 нф/км, для экранированного — 80 нф/км. Электроемкость — это способность любого проводника накапливать электроэнергию.
Когда сигнал проходит по кабелю, он может быть подвержен влиянию различных электромагнитных помех. Чтобы этого не происходило, провод экранируют. Экраном служит тонкий слой фольги. Иногда экранированный провод производится со специальной лентой с продольной прокладкой. Используют для этих целей и специальную бумагу. Жилы выполнены из луженого проводника.
Помимо того, что электромагнитное поле экранированного провода защищено от воздействия внешних помех, он обладает повышенной прочностью. Производители проводов обязательно учитывают ГОСТ Р 53769-2010, который регламентирует выполнять пластмассовую изоляцию и экранизацию.
Буква «Э» в марке КСПВЭ обозначает, что провод экранированный.
Технические характеристики КСПВ-кабеля
Для жилы такого провода длиной в один километр при температурном режиме, составляющем около 20 градусов по Цельсию, сопротивление не превысит 148 Ом/км. При этом сопротивление изоляционного материала проводника при тех же условиях, а также средней влажности составит около 6500 МОм. Кабель КСПВ способен выдержать напряжение электрического тока в пределах 250В. Провод весьма гибок, он выдерживает до 15 изгибов при условии, что их угол будет не больше 90 градусов. Однако радиус сворачивания кабеля может на порядок превышать номинальное сечение провода. Данный проводник достаточно стойкий к перепадам температур, а также влажности воздуха: амплитуда температурного режима, приемлемого для его эксплуатации, может колебаться в диапазоне -40 … +60 С. Для нормальной работы КПСВ-проводника влажность воздуха не должна превышать 98% при температуре среды 35 градусов по Цельсию выше нуля. При соблюдении такого режима эксплуатации срок службы кабеля составит не менее 15 лет.
Технические характеристики кабеля
КСПВ работает при 95 % влажности воздуха и при температуре от −40 °С до 70 °С, являясь универсальным проводником. Обладает минимальным радиусом изгиба в 10 наружных диаметров. Имеет медные жилы, но может быть модифицирован алюминиевыми. Имеет жильный диаметр 0,40-0,80 мм. По массе в зависимости от размера имеет показатель от 2,3 до 35,8 кг/км.
Стандартные технические характеристики
По индуктивности в зависимости от размера и веса имеет показатель 0,90 до 0,9 мГн/км. Также кабель обладает дополнительной защитой, которая поможет защитить его при пожаре и других явлениях. Имеет 15-летний срок службы в расчетной документации. Поддерживает напряжение не больше 250-300 В, имея сечение 0,12-0,35 мм.
Условия хранения и перевозки кабеля
Чтобы сохранить кабельное изделие и его свойства, нужно строго следовать нормативам производителя. Условия хранения зависят от сырья изготовления кабеля. По правилам все проводниковые и силовые кабеля нужно хранить в проветриваемом помещении, под навесом и в мотках на складе.
ГЩСТом прописаны правила хранения и перевозки продукции. По этим указаниям следуют объекты, занимающиеся выпуском кабелей и проводов.
Обратите внимание! Также ГОСТ прописывает четкие указания условий для вида упаковки, срока хранения и температурного режима. Хранение и кабельная перевозка

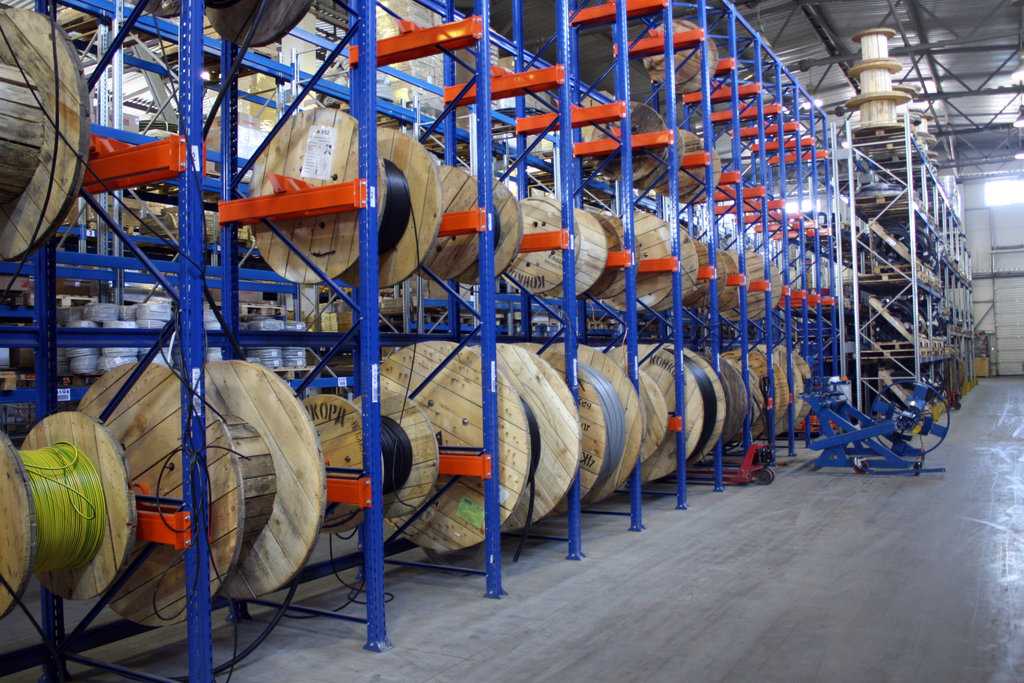

Хранение и кабельная перевозка
Хранить кабель нужно в светлом, хорошо вентилируемом, сухом помещении, вдали от горючих веществ и смесей. Не рекомендуется хранить и перевозить кабель в пространстве с температурой более 23 °С. Также не стоит оставлять продукцию на открытом солнце. Запрещены плотная скрутка проводов и загиб.
Расшифровка маркировки
Отличие проводов от кабелей в их аббревиатуре можно определить по первой букве. Буква «П» означает провод, а «К» – кабель.
Внимание! Определение кабеля гласит, что у него не только каждая жила имеет собственную изоляцию, но и вся группа жил покрыта общим защитным материалом. ПВС и КРПТ
ПВС и КРПТ
Для подключения оборудования, которое не закреплено стационарно, специалистами часто используется кабель типа КРПТ. Это изделие имеет определённый класс гибкости, для того чтобы можно было изгибать его в любых направлениях, без риска повреждения жил и изоляции.

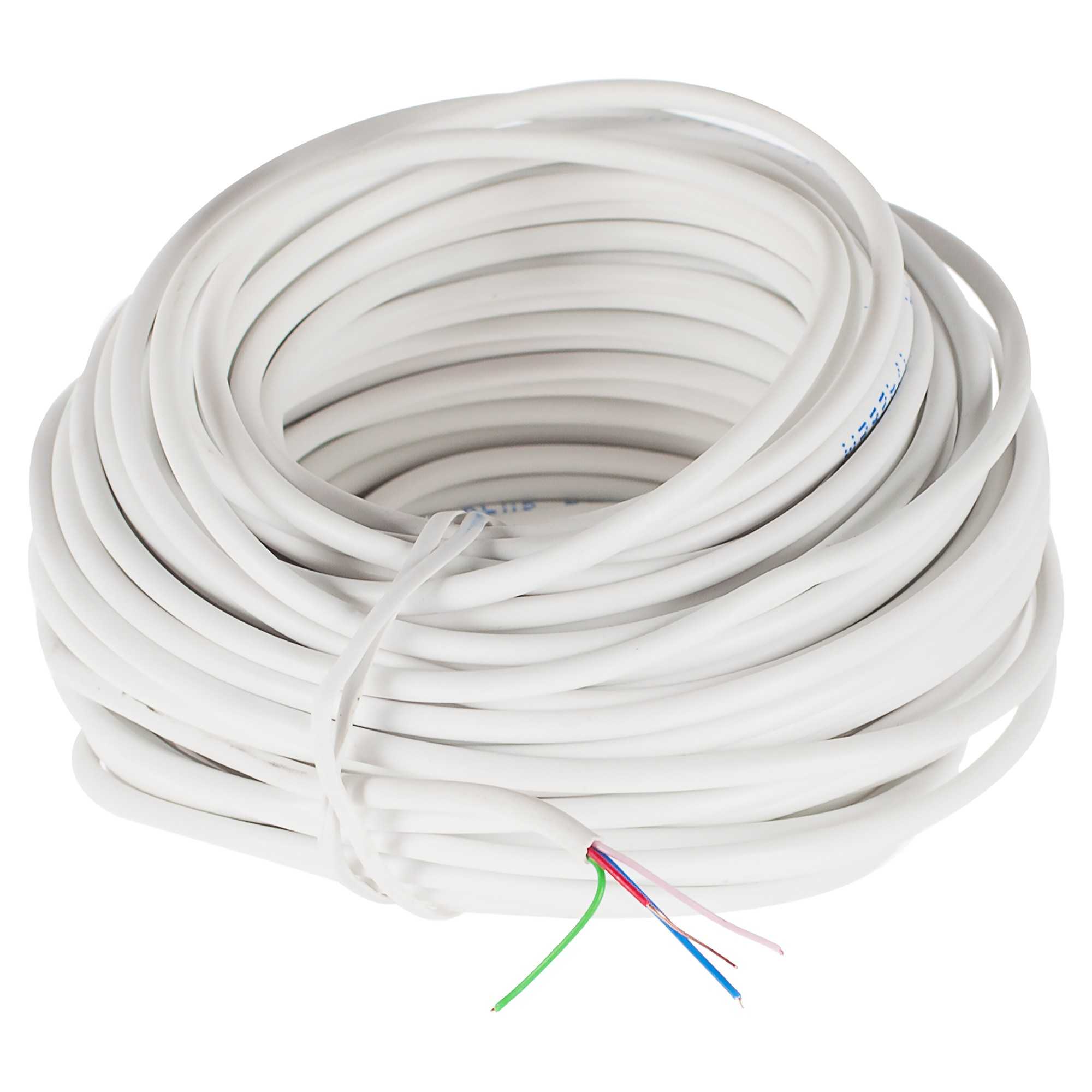

Внешний вид
Маркировка кабеля рассказывает о его физических параметрах. Она расшифровывается следующим образом:
- кабель – К (имеется общая оболочка группы жил);
- резина – Р (материл изоляции и внешней оболочки);
- переносной тип – П (возможность подключать подвижные электроприёмники);
- тяжёлый вес – Т.
Сечение жил и суммарная толщина изоляции придают подобной продукции значительный вес.
На внешней оболочке нанесена буквенно-цифровая маркировка. Кроме рассмотренных букв, цифрами обозначено количество и диаметр жил. Например, КРПТ 3*2,5 + 1*1,5 означает, что в состав изделия входит три жилы сечением 2,5 мм2 и одна, имеющая сечение 1,5 мм2.
К сведению. Четвёртая жила предназначена для заземления или «зануления» оборудования. Она всегда отличается по цвету (жёлто-зелёный, зелёный), но не всегда по сечению (КРПТ 4*2,5).
Технические характеристики
Двойная оболочка обеспечивает хорошую электрическую изоляцию, демпфирование ударных воздействий. Лучшими потребительскими характеристиками отличаются медные проводники. Однако для уменьшения себестоимости проектов на практике применяют алюминиевые аналоги.
Общие технические характеристики серийной продукции:
- диаметр (площадь поперечного сечения) жил – от 0,4 до 1,78 мм (от 0,12 до 1 мм кв.);
- напряжение – не более 250 (300) V при диапазоне сечений 0,12-0,35 (0,8-1) мм кв. соответственно;
- частота сигнала – не более 10 кГц;
- количество отдельных проводников – от 2 до 20;
- рабочий температурный диапазон – от -40°C до +70°C;
- допустимая относительная влажность воздуха в процессе эксплуатации – до 95% (проверка при +35°C);
- расчетный срок службы – 15 лет и более;
- разрешенный радиус изгиба при прокладке – не меньше 10 диаметров по внешней поверхности оболочки.
Для транспортировки, корректного монтажа и правильного проектирования пригодятся сведения о весе, габаритных размерах, индуктивности.
Дополнительная информация о кабелях КСПВ
| Серийные модели (количество/ диаметр жил в мм) | Диаметр кабеля по внешним габаритам, мм | Масса одного километра кабельной продукции, кг | Индуктивность линии длиной 1 км, мГн |
|---|---|---|---|
| 2/ 0,4 | 2,8 | 8,2 | 0,91 |
| 6/ 0,4 | 4,7 | 17,8 | 1 |
| 10/ 0,4 | 5,8 | 27,2 | 1,2 |
| 4/ 0,5 | 4,2 | 16,7 | 0,95 |
| 4/ 0,8 | 5,8 | 35,8 | 0,9 |
По сопроводительной документации либо на официальном сайте производителя можно уточнить при необходимости:
- климатическое исполнение;
- электрическое сопротивление изоляционных оболочек на единицу длины;
- нормированный объем кабеля и количество в одной стандартной бухте.
Допустимая проводимость определена правилами отраслевого ГОСТа. Ниже приведены данные об электрическом сопротивлении на один километр для разного диаметра жилы (Ом/ мм):
- 148/ 0,4;
- 94/ 0,5;
- 58/ 0,64;
- 36/ 0,8.
К сведению. Соответствие продукции действующим стандартам подтверждается специальным сертификатом. Такой документ можно требовать у продавца при покупке для официального удостоверения в определенном уровне качества и технических параметрах.
Особенности аббревиатуры кабеля
Линии передачи сигналов – типовой функциональный компонент современного объекта недвижимости. Такие сети устанавливают в жилых и производственных зданиях, складских и офисных помещениях. С учетом архитектурных особенностей и целевого назначения строения необходимо соблюдение определенных правил пожарной безопасности. Особо строгие нормы применяют в торговых центрах, иных местах массового скопления людей.
Для выполнения отмеченных требований сигнальные сети создают с применением кабелей КСПВ нг (FRLS). Дополнительные символы расшифровываются следующим образом:
- нг – негорючий материал;
- FR – устойчивость к воздействию открытым пламенем;
- LS – минимальное выделение дыма (токсичных веществ) при горении.
По определению «негорючесть» различают четыре основные категории (A-D) с классами (1-4), которые соответствуют разным уровням нераспространения пожара при групповой схеме прокладки линий.
К сведению. Для оценки критериев пожарной безопасности учитывают объем горючей массы (полимерных оболочек) в расчете на 1 км кабельной продукции.
При рассмотрении ассортимента торгового предприятия необходимо правильно понимать «незначительные» различия в обозначениях. В аббревиатуру ксспв, например, добавлен только один символ. Этот кабель создают из однопроволочных медных жил, используют полиэтиленовую изоляцию проводников и общую оболочку из поливинилхлорида. Несмотря на похожие параметры с КСПВ, данное изделие предназначено для выполнения иных функций.
Главное отличие КССПВ – скручивание проводников. Это решение (витая пара) компенсирует электромагнитные помехи, которые возникают при работе с импульсными и высокочастотными сигналами. Такая особенность значительно повышает допустимый частотный диапазон (до 100 МГц), что позволяет применять кабель для прокладки телефонных линий и компьютерных сетей.
К сведению. Отдельные модификации кабеля КССПВ предназначены для передачи сигналов со скоростью до 1 000 Мбит/с.

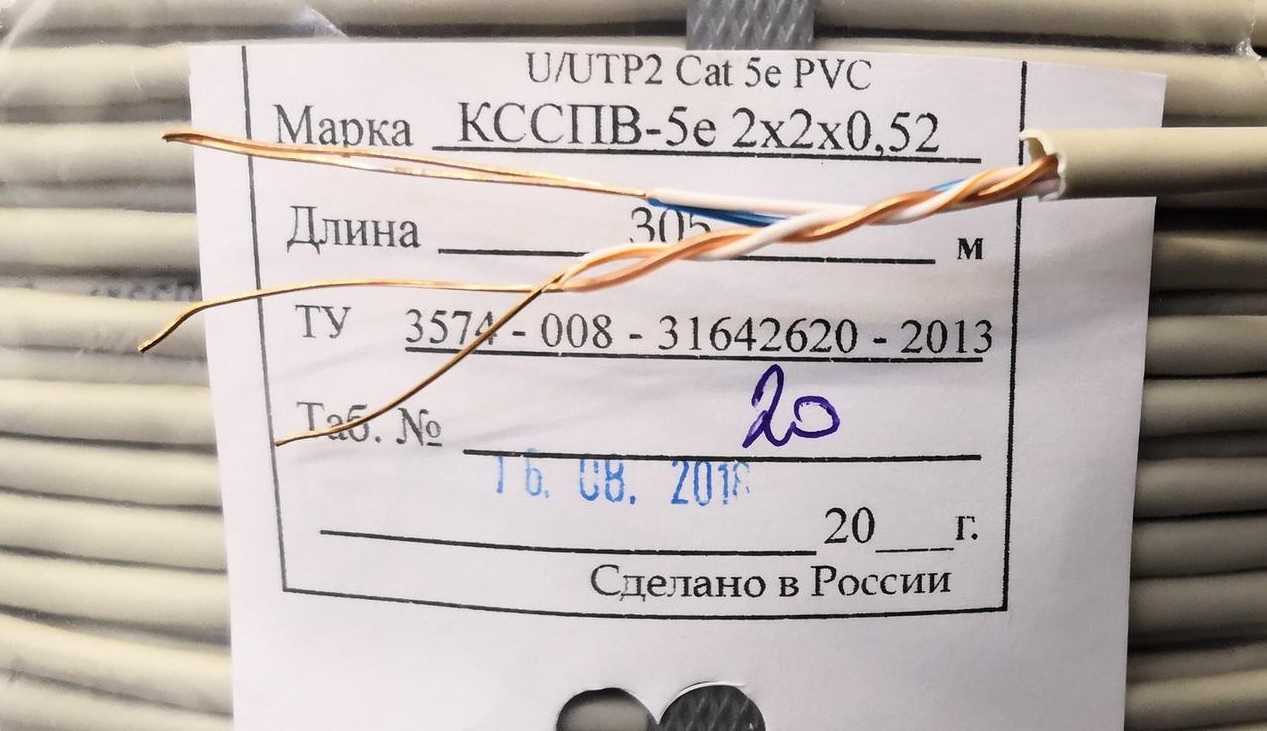

Бухта кабеля КССПВ
На рисунке показана стандартная маркировка упаковки изделий. Кроме основной аббревиатуры с цифровыми обозначениями количества (диаметра) проводников, указываются общая длина и стандарт, который применен для производства товарной партии.
При выборе кабельной продукции рекомендуется корректно учитывать определенное целевое назначение в комплексе с условиями эксплуатации. Технические характеристики определяют с запасом, чтобы предотвратить повреждение (нарушение функционального состояния) линий мощной нагрузкой или другими внешними воздействиями.
Заключение
Сигнальные кабели являются довольно востребованным продуктом, без них не построить эффективную систему. Такие изделия применяют в различных сферах деятельности, особенно там, где необходима пожарная или охранная сигнализация. Технические характеристики кабельной продукции оказывают непосредственное влияние на эффективность работы всей системы безопасности. Так, использование некачественного провода может привести к высокой частоте ложных срабатываний датчиков. Особое строение КПСВ-кабеля позволяет противостоять с высокой эффективностью всевозможным помехам, благодаря чему исключается частое появление ошибочных тревог.
