Описание
Аашв – силовой провод с жилками из алюминия, применяемый в сетях, работающих под высоким напряжением. Выпускаются варианты данного провода, рассчитанные под максимальные номиналы переменного напряжения в 1, 6 и 10 киловольт. Одной из особенностей продукта является то, что в большинстве случаев его жилки имеют не цилиндрическую форму (и, соответственно, круглое сечение), а секторную. По сравнению со сходными изделиями из меди, провод более легкий и дешевый. Однако он очень плохо гнется: минимальный радиус изгиба у него будет равен 25 диаметрам кабеля. Изделия имеют многокомпонентное строение, что обеспечивает качественную изоляцию токоведущих компонентов.
Расшифровка названия
Расшифровка кабеля ААШв имеет стандартную российскую типологию. Её можно понять и без особых знаний в сфере электрики. Маркировка имеет следующее значение:
- Первая буква «А» обозначает, что жилы сделаны из алюминия.
- Вторая «А» говорит об алюминиевой защите.
- «Ш» значит, что провод имеет оболочку, выполненную по типу «шланга».
- «В» — это винил.
До 1996 года такой провод имел аббревиатуру ААШвУ. В данный момент последняя буква не применяется. Она обозначала, что кабель может выдержать более высокую нагрузку и температуру, чем обычная проводная продукция. Непосредственно в конструкции никаких изменений не произошло.
Это интересно: Подключение СИП к дому — фото, видео, обзор способов
Описание и конструкция
Это силовой кабель, который имеет композитную конструкцию. Защитная оболочка состоит из лент, сделанных из алюминия. Далее шнур покрывается битумной бумагой и стандартной изоляцией из поливинилхлорида. Непосредственно жилы защищаются бумагой с каким-либо нестекающим веществом, которое имеет свойства диэлектрика.
Жилы обычно состоят из одной или нескольких проволок, которые имеют секторную форму. Такой провод относится к проводникам с большим сечением (минимальное составляет 50 кв. мм). Характеристики ААШв не предусматривают кабель с небольшим диаметром. Его размеры начинаются от 25 мм и достигают 800 мм. Количество проводников колеблется от одного до четырёх.
Класс гибкости провода с однопроволочной жилой — 1, а с многопроволочными — 2. Каждый провод покрывается слоем из нескольких составляющих:
- Отдельный изоляционный слой, состоящий из бумажной основы и специальной пропитки.
- Общая оболочка, которая называется поясной.
- Бумажные скрутки. Их размещают между жилами.
- Листовой алюминий. Из этого материала выполняют своеобразную броню.
- Защитная прослойка, состоящая из битума и полиэтилена.
- Завершающий слой изоляции. Его делают из поливинилхлорида.
Маркировка по цвету такая же, как и у других проводов такого класса. ААШв имеет красную, белую (в некоторых случаях жёлтую), синюю, а также чёрную жилы. Могут применяться и другие цвета. Допустимым считаются и случаи, когда изоляционный слой окрашивается не полностью, а имеет лишь одну полоску необходимого цвета.
Вам это будет интересно Обзор эффективных способов и видов заземления нейтрали
Также иногда производитель вместо цвета наносит на жилы цифры. Это немного усложняет расшифровку кабеля марки ААШв, так как цветовая индикация более привычная. Каждому проводнику присваивается цифра в диапазоне от 1 до 4.
Стоимость
У нас вы можете приобрести данный провод по выгодной цене в рекордно короткие сроки. Это обусловлено тем, что мы работаем напрямую с производителями, что позволяет снизить стоимость изделия и риск приобретения некачественного и неоригинального товара.
Приобрести провод можно из имеющегося на складе ассортимента или осуществить заказ у производителя. Мы доставляем кабельно-проводниковую продукцию в любые города России, сотрудничаем с физическими и юридическими лицами, продаем товар в розницу и оптом.
Для формирования выгодного коммерческого предложения необходимо оставить заявку на сайте или отправить по электронной почте. Наши сотрудники быстро сформируют условия покупки, после чего мы сразу можем приступить к отгрузке. Для постоянных покупателей действуют акции и специальные предложения, что позволяет сэкономить на качественном изделии. Цена формируется на основании типа провода, его конструкции и материалов, а также ряда других факторов. Для получения подробной информации свяжитесь с нашими консультантами или оставьте заявку.
Как правильно использовать провод (+ как подключать)
Данный кабель в основном используют для укладки в земляные траншеи. Не нужно использовать поддерживающие конструкций, что очень подходит при электроснабжении объектов в городской черте при плотной застройке. Технические характеристики кабельной линии улучшаются, внешнее воздействие наносит меньше механических повреждений. Монтаж осуществляется в соответствии с проектом, который необходим для определения глубины, трассы и профиля траншеи для укладки. По строительным нормам укладка кабеля осуществляется в песчаную подушку.

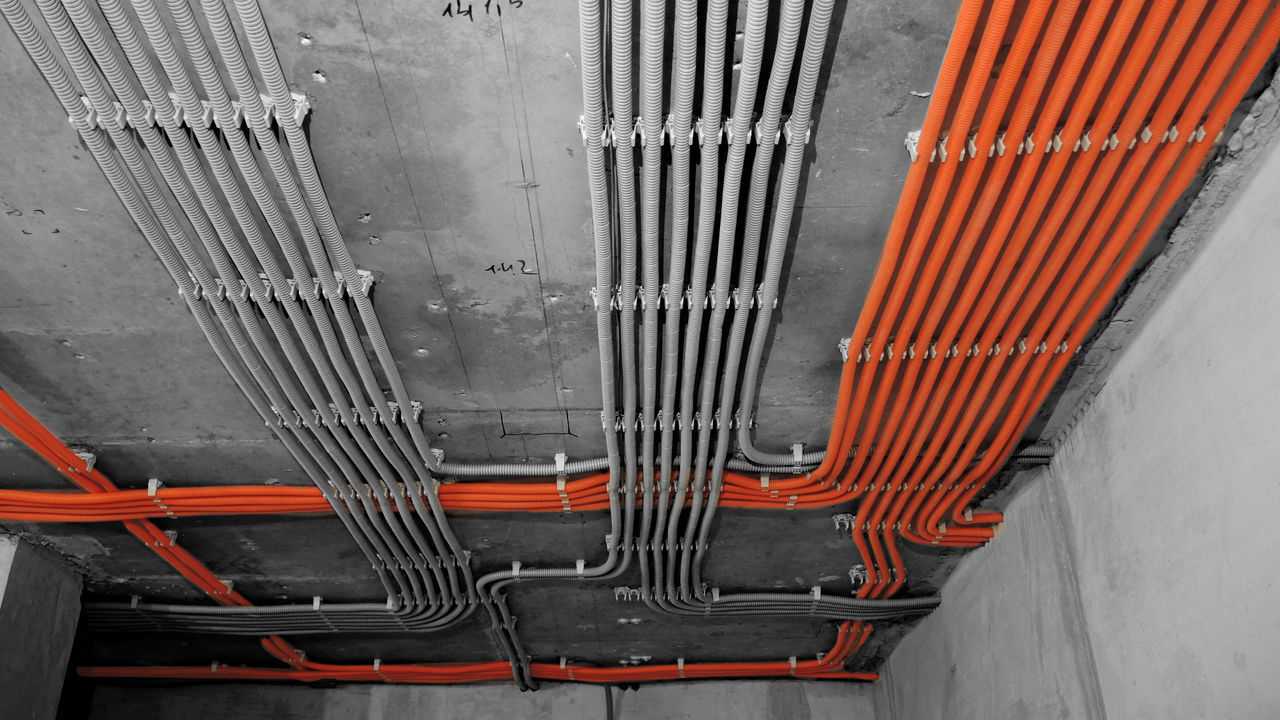

Монтаж
В принципе, при прокладке кабелей и труб важно использовать правильные монтажные элементы
Но также очень важно обратить внимание на определенные правила и основы электромонтажа. К ним относятся, например:
- Зоны установки.
- Классификация схем.
- Установка в бетонных потолках.
- Размещение на открытом воздухе.
- Установка в гипсокартонных и деревянных стенах.
Важно! При прокладке кабелей и линий нужно следить за тем, чтобы они были защищены от механических повреждений. В последние годы было установлено много разумных стандартов, которые сделали современный дом безопасным
Современные автоматические выключатели мгновенно отключают питание в случае перегрузки и предотвращают возникновение возгорания в силовых кабелях. Так называемые устройства защиты от остаточного тока (УЗО) защищают жизнь. Они реагируют со скоростью молнии на перенапряжение или остаточные токи, например, когда ребенок вставляет скрепку в розетку. Такие выключатели теперь обязательны, особенно во влажных помещениях, таких как ванные комнаты. То же самое относится и к наружным розеткам в саду
В последние годы было установлено много разумных стандартов, которые сделали современный дом безопасным. Современные автоматические выключатели мгновенно отключают питание в случае перегрузки и предотвращают возникновение возгорания в силовых кабелях. Так называемые устройства защиты от остаточного тока (УЗО) защищают жизнь. Они реагируют со скоростью молнии на перенапряжение или остаточные токи, например, когда ребенок вставляет скрепку в розетку. Такие выключатели теперь обязательны, особенно во влажных помещениях, таких как ванные комнаты. То же самое относится и к наружным розеткам в саду.
Условия прокладки и эксплуатации
Монтаж производится закрытым и открытым способом:
- в грунте;
- по воздуху;
- по эстакадам, мостам, трубопроводам;
- в подземных сооружениях;
- при высокой влажности помещений, риске их подтопления;
- в агрессивной среде.
При прокладке трассы следует отслеживать параметры среды. Без предварительного нагрева монтаж допускается только при положительной температуре. Также необходимо максимально снизить растягивающие напряжения, способные снизить качество изделия и его технические характеристики.
При прокладке в грунте нужно исключить риск появления блуждающих токов при высокой коррозионной активности, если данный показатель низкий или средний, допускается их появление.
При устройстве магистрали из провода ААШв в воде стоит помнить, что расчетная нагрузка увеличивается на 10%.
Производители
Основными заводами-изготовителями кабеля ААШв являются:
- ООО «Камский Кабель»;
- ЗАО «Завод Москабель»;
- ООО ТД «Ункомтех».
Эти производители являются одними из самых качественных на сегодняшний день, однако рекомендуем остерегаться подделок. Очень часто кабельную продукцию даже самых известных изготовителей подделывают, что влечет за собой уменьшение срока службы и ухудшение технических характеристик. Приобретайте кабельную продукцию только у проверенных поставщиков, а также в магазинах, имеющих все необходимые сертификаты.
Кстати, аналогами ААШв являются ААШнг, ААШп, АСШвнг и их модификации!
Вот мы и рассмотрели все самые основные технические характеристики кабеля марки ААШв. Надеемся, предоставленное описание было для вас интересным и полезным!
Рекомендуем также прочитать:
- Как определить сечение провода
- Как провести проводку под землей
- Характеристики бронированного кабеля ВБбШв
Технические характеристики кабеля АСБл
Для правильного выбора проводникового образца нужно представлять себе номинальные показатели, характеризующие изделия:
- Продукция выпускается в трех вариантах исполнения с расчетом на рабочее напряжение в 1, 6 или 10 киловольт. Частота – 50 Гц.
- Напряжение для эксплуатации в сети постоянного тока – 2500, 15000, 25000 Вольт (то есть в каждом случае оно превышает номинал в 2,5 раза).
- Температурный режим окружающей среды, где происходит эксплуатация данного изделия, характеризуется следующими параметрами: минимальное значение – -50 градусов по Цельсию, максимальное – +50. При этом при высоких показателях (+35 и выше) относительная влажность атмосферы должна быть ниже 98%.
- Монтажные работы необходимо осуществлять при температуре выше -15 градусов. При более низких показателях стоит отложить монтаж или предварительно провести процедуру начального нагрева.
- Изготовителем установлена возможность гарантийного обслуживания кабельной продукции в течение 4,5 лет со дня выпуска. В целом проводники способны прослужить 30 лет и больше.
- При реализации монтажных работ наименьший радиус изгибания для проводов с одножильной конструкцией будет составлять 25 наружных диаметров. Для многожильных продуктов, более толстых и прочных, но менее гибких это значение уменьшается до 15.
- Строительные длины определяются тем, насколько толстым поперечным сечением обладает продукт. Для тонких вариаций (менее 70 мм2) диапазон составляет от 300 до 450 метров, при толщине 70-120 мм2 – 250-400 м, для образцов большей толщины – 200-350 метров.
Важно! Наибольший разрешенный температурный показатель при нагревании жилы зависит от текущей эксплуатационной ситуации, а также от напряжения, под которым находится кабель. АСБл, помещенный в установку на 1 киловольт, не должен нагреваться выше 80 градусов Цельсия
Для изделий, работающих при 6 или 10 кВ, значение будет несколько ниже – 60-70 градусов. В случае аварии опасным значением является 90 градусов, при инциденте короткого замыкания – 200.
Сечения
Данные кабели производятся в вариациях с одной, тремя и четырьмя жилами. Для одножильной продукции ряд сечений имеет следующий вид: 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 625 и 800 мм2. Образцы с тремя и четырьмя жилами представлены вариантами с использованием малогабаритных жил обозначенного диапазона (до 240 мм2 включительно), а также тонких однопроволочных жил в 25 и 35 мм2.
Расчетная масса для кабеля АСБ
Вес разных модификаций АСБл зависит от числа жил и того, на какое эксплуатационное напряжение рассчитан продукт. Например, километровый отрезок трехжильного образца с элементами по 35 мм2, предназначенный для работы с установкой в 1 кВ, будет иметь массу 1770 кг. Вес такого же отрезка для четырехжильного кабеля с жилами по 240 мм2, заточенного под такое же напряжение, составит 6840 кг. В случае модели с тремя жилами по 185 мм2 для эксплуатации на 10-киловольтной установке масса 1 км составит 6454 кг.
Производители
Производство кабеля ААБл в настоящее время осуществляется на нескольких крупных заводах России: Камкабель, Кавказкабель и Сарансккабель. Один из этих заводов (Камкабель) находится в списке лучших производителей кабеля в России. ААбл выпускается в соответствии с ГОСТ 18410-73, который регламентирует такие технические характеристики, как удельное сопротивление жил, допустимый ток, размеры, погонный вес, минимальное и максимальное сечение.
Вот мы и рассмотрели технические характеристики кабеля ААБл, а также область применения данного проводника. Надеемся, предоставленная информация была для вас полезной и помогла ответить на все вопросы!
Рекомендуем прочитать:
- Кабельные муфты: назначение и классификация
- Характеристики алюминиевого кабеля ААШв
- Лучшие производители автоматических выключателей
Производство кабеля
Электрический провод делают с одной или же несколькими алюминиевыми жилами. Они подразделяются на однопроволочные и многопроволочные. Кабель выпускается в круглом или секторном виде. Во время производства на каждую жилу накладывают слой из бумажной изоляции, которая пропитывается диэлектриком.
Затем, на каждую из жил изделия наносят маркировку различных цветов. Цвет полос на проводниках отличается. В некоторых случаях используют цифровую маркировку.
Следующий этап характеризуется тем, что сразу на все составные элементы наносится общая опоясывающая изоляция. Она также пропитывается диэлектриком.
Для высокомощных изделий добавляют ещё специальный экран. Он выполняется из бумаги, способной проводить электрический ток. Затем укладывается алюминиевая оболочка, а также защитный слой, состоящий из битума, полиэтиленовой ленты и поливинилхлоридного шланга.
https://youtube.com/watch?v=roGT3P7lchY
Значения букв в маркировке
Основная информация о проводнике содержится в его маркировке. Расшифровка букв ААШв означает следующее:
- Буква «А» в начале марки указывает на материал токоведущей жилы. В данном случае — алюминий.
- Вторая «А» — алюминиевая защитная броня. Предохраняет от механических повреждений извне.
- «Ш» – наружная оболочка изготовлена из шланга. Внешний слой кабеля.
- «в» – ПВХ покрытие. Материал наружной оболочки.
Расшифровка маркировки силового кабеля
Более подробная маркировка содержит информацию о сечении и количестве токоведущих жил. Например, ААШв 3х70 означает, что кабель состоит из 3 проводников. Сечение каждого равно 70 кв. мм.
Дополнительная информация. Маркировку имеют и отдельные жилы кабеля. Она бывает двух видов. При цветовой маркировке на токопроводящие жилы наматывается слой разноцветных лент. При обозначении цифрами на отдельные фазные проводники наносятся символы 1, 2, 3 или 4. Независимо от способа, данные меры позволяются не запутаться между разноименными фазами кабеля.
ААШв кабель силовой
Трехжильный кабель ААШв рассчитанный на напряжение 1, 6, 10кВ. В бумажной изоляции. ГОСТ 18410-73
Описание
Кабели ААШв предназначены для передачи и распределения электрической энергии в стационарных устройствах на сетях с напряжением 1, 6, 10 кВ. AAШв кабели могут использоваться в сетях постоянного напряжения значения в два с половиной раза больше, чем номинальное значение переменного напряжения.
Прокладка кабеля ААШв обеспечивает надежную передачу электроэнергии для промышленных и жилых объектов. Как правило кабели которые предназначены для бытовых нужд и промышленных отличаются по своим свойствам. Бытовой кабель должен обладать невозгораемой оболочкой, а промышленные кабели способны выдерживать ток и высокого напряжения. Большое распространение для электроснабжения получили кабели с алюминиевыми жилами. Такой кабель обладает гибкостью что упрощает процесс монтажа, а специальный негорючий слой защищает от возгарания.
Силовой кабель ААШв содержит одну, три или четыре силовые жилы. Наличие поливинилхлоридного слоя в качестве буфера дает возможность использовать кабель в грунте с высоким уровнем коррозии. Кабель нельзя подвергать растягиванию, а наличие бронированного слоя позволяет применять кабель ААШв в местах где возможны механических воздействия на кабель.
Конструкция
- Токопроводящая жила из мягкого алюминия, имеющие отличительную цветкую окраску
- Пропитанная изоляционная бумага
- Поясная бумажная пропитанная изоляция
- Экранированная лента
- Алюминиевая оболочка
- ПВХ слой
- Внешняя оболочка ПВХ шланг
Технические характеристики:
| Рабочее напряжение | 1, 6, 10 кВ |
| Температура окружающей среды при эксплуатации | от -50°С до +50°С |
| Относительная влажность воздуха (при температуре до +35°С) | до 98% |
| Минимальная температура прокладки кабеля без предварительного подогрева | 0°С |
| Сопротивление изоляции 1 км кабеля: | |
| — для кабелей 1 кВ — для кабелей 6 – 10 кВ | не менее чем 100 МОм не менее чем 200 МОм |
| Предельная длительно допустимая рабочая t° жил: | |
| — для кабелей 1 кВ — для кабелей 6 – 10 кВ | +80°С +70°С |
| Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) | +90°С |
| Максимальная температура нагрева жил при коротком замыкании | +200°С |
| Минимальный радиус изгиба при прокладке: | |
| —одножильного кабеля —многожильного кабеля | 25 диаметров кабеля 15 диаметров кабеля |
| Срок службы | 30 лет |
| Количество жил х сечение, мм2 | Строительная длина | Наружный диаметр, мм | Масса кабеля без упаковки, кг/км |
| AAШв 1 до 1 кВ | |||
| 3х35 | 450 | 23,3 | 791 |
| 3х50 | 450 | 25,3 | 980 |
| ААШв 3х70 | 450 | 30,0 | 1365 |
| ААШв 3х95 | 400 | 33,1 | 1711 |
| ААШв 3х120 | 400 | 36,8 | 2090 |
| ААШв 3х150 | 350 | 39,5 | 2451 |
| AAШв 3х185 | 350 | 42,8 | 2909 |
| ААШв 3х240 | 350 | 49,9 | 3817 |
| 4х35 | 450 | 27,0 | 1055 |
| 4х50 | 450 | 30,0 | 1299 |
| 4х70 | 450 | 34,7 | 1805 |
| 4х95 | 400 | 36,0 | 2082 |
| 4х120 | 400 | 41,8 | 2617 |
| 4х150 | 350 | 42,8 | 3020 |
| 4х185 | 350 | 45,9 | 3555 |
| ААШв-6 до 6 кВ | |||
| 3х35 | 450 | 29,9 | 1257 |
| 3х50 | 450 | 31,4 | 1407 |
| 3х70 | 450 | 36,4 | 1885 |
| ААШв-6 3х95 | 400 | 39,4 | 2242 |
| ААШв-6 3х120 | 400 | 42,0 | 2588 |
| 3х150 | 350 | 45.1 | 3017 |
| 3х185 | 350 | 48,0 | 3492 |
| 3х240 | 350 | 54,4 | 4377 |
| ААШв-10 до 10 кВ | |||
| 3х35 | 450 | 33,8 | 1541 |
| 3х50 | 450 | 35,7 | 1757 |
| ААШв-10 3х70 | 450 | 40,2 | 2222 |
| 3х95 | 400 | 43,3 | 2606 |
| ААШв-10 3х120 | 400 | 46,3 | 2969 |
| ААШв-10 3х150 | 350 | 49,0 | 3425 |
| ААШв-10 3х185 | 350 | 52,1 | 3906 |
| ААШв-10 3х240 | 350 | 58,8 | 4982 |
Область применения
Кабель ААШв сейчас применяется для жилого и промышленного комплекса. Использовать его можно в местности с умеренной температурой воздуха (зимой и летом). Для прокладки по воздуху и под землей его можно использовать в таких условиях:
- Почва с умеренной и низкой коррозийной активностью.
- Во время строительства эстакад и мостов.
- В сырых помещениях (где может быть вода, но провод не прокладывается в ней).
- Во время проводки в трубах.
- В кабельных каналах.
Также проводник можно использовать в случаях, когда исключено растягивание и возможные повреждения. Если говорить за кабель ЦААШв, то его можно устанавливать на подъемах и вертикально.
Расшифровка названия
Здесь все просто, согласно традиционной российской типологии. Кабель ААШв имеет следующую расшифровку:
- А — жилы из алюминия;
- А — броня из алюминия;
- Ш — поверхностная оболочка типа «шланг» (достаточно толстая);
- в — винил.
Имеется в виду поливинилхлорид (ПВХ-пластикат), из которого и выполнена оболочка типа шланг.
До 1996 года этот же провод назывался ААШвУ. Сейчас буква «У», в свое время обозначавшая кабельную продукцию, способную выдерживать более высокую температуру нагрева жил, чем стандартная, отменена и более не используется. Сама конструкция не претерпела изменений.
Существует версия ААШвнг — пониженной горючести, и ААШвнг-ls — пониженной горючести, не выделяющая вредных веществ при оплавлении. Сам по себе кабель ААШв не горит, будучи проложенным одиночно, в «негорючих» версиях не воспламеняется и при прокладке пучком.
Конструкция
Провода типа ашв выпускаются с одной, тремя или четырьмя жилками. Наиболее распространенный вариант – трехжильный. Жильные элементы имеют секторную форму и могут состоять из одной или нескольких проволок. Многопроволочные компоненты используются для производства толстых изделий (с сечением площадью более 50 квадратных миллиметров) и обладают вторым классом сгибаемости. Максимально возможная площадь среза у этой группы составляет 800 мм2, минимальная – 25.
Помимо проводников, в продукции задействованы следующие компоненты:
- Изоляционное покрытие для каждой фазы, состоящее из бумажного материала, пропитанного специальным составом. На нем помещается маркировка в виде цифр (от 1 до 4) либо цветных полос. Иногда в нужные цвета окрашена и сама изоляция.
- Тугие жгутики из бумаги, которыми заполнено пространство между изолированными жилами.
- Поясная изоляция, покрывающая все проводники разом. Она тоже снабжается пропиткой.
- Броневидное покрытие из листового алюминия.
- Прослойка из битумной или подобной ей вязкой смеси и пленки полиэтиленфталата.
- Внешнее покрытие – шланг с толстыми стенками.
Важно! Продукты, заточенные под эксплуатацию при высоком напряжении (6 кВт и выше), снабжены также экранированием из электропроводящей бумаги. Помещается оно между броней и поясным покрытием
Жилы, используемые для зануления, несколько тоньше остальных. Круглые жилки у аашв бывают только однопроволочными и используются только в самых тонких вариантах кабелей.
Расшифровка
Сеть из такого провода может применяться практически повсеместно, что обусловлено его низкой стоимостью и отменными эксплуатационными качествами, малым весом и простотой монтажа. В зависимости от маркировки изменяются и характеристики изделия. Расшифровка ААШв 3х120 кабеля в соответствии с топологическими стандартами имеет следующий вид:
- А — токонесущая часть из алюминия;
- А — оболочка из алюминия;
- Шв — ПВХ покрытие (шланговое);
- три жилы площадью 120 мм2.
Номинальное напряжение в сети должно составлять не более 10 кВ (или 6 кВ). При наличии только одной проволоки в составе жилы наносится маркировка «ок», «ож», нескольких – «мк», «мс», «мж».
Технические характеристики алюминиевого кабеля ААШв
Алюминиевые кабеля заслуженно пользуются популярностью благодаря своим электрическим характеристикам, надежности, и немаловажно — легкому весу. В этой статье мы рассматриваем технические характеристики кабеля ААШв, а также его область применения и лучших производителей
Как расшифровывается маркировка?
Марка кабеля ААШв расшифровывается следующим образом:
- А — токоведущие жилы изготовлены из алюминия.
- А — броня/оболочка из алюминия.
- Шв — наружная изоляция прессованный защитный шланг из поливинилхлорида.
Обращаем ваше внимание на то, что есть модификации проводника: ЦААШв, у которого изоляция изготовлена из нестекающего пропитанного состава, а также марка АСШв, у которой оболочка изготовлена из свинца, а не алюминия
Конструкция
Устройство кабеля ААШв представлено следующим образом:
- токопроводящие жилы изготовлены из алюминия;
- раздельная пронумерованная или цветная изоляция жил;
- изолирующий слой из пропитанной бумаги;
- бумажная поясная изоляция;
- экранирующая лента;
- оболочка из алюминия;
- поливинилхлоридный слой изоляции;
- ПВХ оболочка, внешний слой шланг.
Данный марка обладает негорючим, препятствующему возгоранию слоем. Может состоять из одной, трех или четырех жил. Увидеть в разрезе ААШв вы можете на картинке ниже:
На видео наглядно показывается устройство алюминиевого проводника:
Основные параметры
Итак, чтобы информация воспринималась более удобно, все технические характеристики кабеля ААШв мы предоставили в таблицах. Изначально рекомендуем ознакомиться с рабочим напряжением, минимальным радиусом изгиба, сроком службы и другими немаловажными параметрами проводника:
Также предоставляем к вашему вниманию таблицу сечений кабеля марки ААШв, его строительную длину и массу в кг на км:
Область применения
Кабель ААШв применяется для промышленного и жилого комплекса в районах умеренного и холодного климата. Его можно использовать для прокладки в земле и по воздуху, а также в следующих условиях:
- Почва с низкой и умеренной коррозийной активностью.
- Кабельные каналы.
- Сырые и частично затапливаемые помещения.
- Эстакады и мосты.
Также проводник применяется в тех местах где исключена возможность растягивания и повреждения изоляции в процессе эксплуатации. Назначение модификации кабеля ЦААШв — прокладка на подъемах и вертикально.
Производители
Основными заводами-изготовителями кабеля ААШв являются:
- ООО «Камский Кабель»;
- ЗАО «Завод Москабель»;
- ООО ТД «Ункомтех».
Эти производители являются одними из самых качественных на сегодняшний день, однако рекомендуем остерегаться подделок. Очень часто кабельную продукцию даже самых известных изготовителей подделывают, что влечет за собой уменьшение срока службы и ухудшение технических характеристик. Приобретайте кабельную продукцию только у проверенных поставщиков, а также в магазинах, имеющих все необходимые сертификаты.
Кстати, аналогами ААШв являются ААШнг, ААШп, АСШвнг и их модификации!
Вот мы и рассмотрели все самые основные технические характеристики кабеля марки ААШв. Надеемся, предоставленное описание было для вас интересным и полезным!
Рекомендуем также прочитать:
samelectrik.ru
Число и сечение жил в кабелях
| Число жил | Номинальное сечение жилы, мм2 Номинальное напряжение кабеля, кВ | ||
| 1 | 6 | 10 | |
| 1 | 10-800 | ||
| 3 | 6-240 | 10-240 | 16-240 |
| 4 | 16-185 |
Бумажная изоляция кабелей должна быть пропитана вязким или нестекающим изоляционным пропиточным составом. В пропитанной бумажной изоляции ленты не должны иметь складок, разрывов.
Изоляционный пропиточный нестекающий состав не должен вытекать при длительно допустимой температуре нагрева жил кабеля.
В бумажной изоляции кабелей на напряжение 6 кВ и более не допускается совпадение более трех лент, расположенных одна над другой, и двух лент, непосредственно прилегающих к жиле или экрану, наложенному на жилу.
Совпадение продольных складок или порезов на длине более 50 мм в двух лентах, расположенных одна над другой, считается за одно совпадение.
Изолированные жилы многожильных кабелей должны быть скручены с заполнением промежутков между жилами жгутами из бумаги.
Изолированные секторные жилы многожильных кабелей на напряжение 1 кВ могут быть скручены без заполнения.
Изолированные жилы многожильных кабелей должны иметь отличительную расцветку или обозначение цифрами.
Маркировка расцветкой должна быть устойчивой, не стираемой и различимой. Маркировка должна производиться при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету.
Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый цвет.
При цифровом обозначении на поверхности изоляции или верхней ленте первой жилы должна быть цифра 1, второй жилы — 2, третьей жилы — 3, четвертой жилы — 4. При этом номеру 1 соответствует белая или желтая, номеру 2 — синяя или зеленая, номеру 3 — красная или малиновая, номеру 4 — коричневая или черная расцветка.
Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового обозначения.
При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.
Поверх скрученных изолированных жил многожильных кабелей должна быть наложена поясная изоляция номинальной толщиной в соответствии с таблицей
Под оболочкой кабеля на поверхности изоляции или под поясной изоляцией на специальной ленте, не более чем через каждые 300 мм, должны быть четко нанесены опознавательный индекс завода-изготовителя и год выпуска кабеля.
В кабелях с диаметром под оболочкой менее 20 мм допускается применение цветной отличительной нити.
Лента должна быть изготовлена из бумаги натурального цвета. Отсутствие ленты по длине кабеля более 1 м не допускается. Ширина ленты — не менее 10 мм. Высота шифра — не менее 6 мм.
