Как подключить теплый пол к терморегулятору: инструкция, схема подключения и настройка

Обзор многофункционального терморегулятора теплых полов

Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.

Для начала работы с прибором, первым делом подаете на него напряжение 220В.

Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.

Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.

В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.

Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).

В состоянии покоя экран показывает действующую температуру в помещении.

Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.

В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.

Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).

Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).

Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.

Всего можно установить шесть временных периодов.

Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

При рабочем состоянии отопления, над домиком появляется дымок.

Как только обогрев отключается, дымок исчезает.

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.

Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.

https://youtube.com/watch?v=x7Rc9aJHJzQ%3F

Возможные варианты подключения датчика теплого пола

Несмотря на всю простоту описанного выше процесса, существует несколько способов подключения датчика, а именно:

  • прямое подсоединение «кабель – термостат»;
  • с использованием распаечного короба.

Выше рассмотрен первый вариант подключения, который, по большому счету, является самым распространенным и легко реализуемым. Его можно выполнить самостоятельно, не имея должного опыта.

Второй, считается более надежным, но при этом требует больше затрат, как материальных, так и временных. В данном случае датчик теплого пола выводится на отдельную линию электрощитка. Для этого необходимо купить и уложить медные силовые кабели 2,5 кв. мм.

Такой подход требует, помимо выделенной линии, установить УЗО в распределительный щиток, а также вмонтировать на линию автоматический выключатель, который разрывает цепь при возникновении коротких замыканий и перегрузок на выделенной линии. Повторное включение возможно спустя несколько минут – после остывания откидной пружины.

В помещении с самим полом, необходимо установить аналогичную ранее упомянутой подрозетницу, в которую и подвести силовую линию от общего щитка на клеммную колодку. На последнюю выполняется подключение самого датчика и его вывод.

Такая схема основывается именно на безопасности – проведении всей системы теплого пола через автомат защиты в общем распределительном щитке.

Как установить датчик теплого пола

Рассмотрим порядок монтажа датчика, а также связанные с этим вопросы.

Процедура монтажа

Итак, как подключить датчик? Для монтажа потребуются следующие инструменты и материалы:

  • перфоратор;
  • гофра, длина которой равна длине проводника термодатчика;
  • хомуты для монтажа проводов;
  • шпатлевка.

Вместо перфоратора можно использовать зубило или любой другой инструмент, с помощью которого можно проделать канавку в поверхности стены.

Если нужно скрыть провод, ведущий к термодатчику, в стене, для установки понадобится перфоратор

Установка датчика для теплого пола требует выполнения следующих действий.

  • Монтаж терморегулятора. На высоте примерно 1 м от пола устанавливают терморегулятор, к которому будет подсоединен датчик.
  • Прокладывание дорожек. В стене и полу прокладывают канавки, по которым будут проходить проводники, соединяющие термодатчик и регулятор.
  • Размещение проводов. В заранее подготовленных дорожках размещают провода и закрепляют их там хомутами. Они обязательно должны быть защищены гофрой. В противном случае возможно повреждение изоляции и возникновение короткого замыкания или нарушение контакта.

Канавки, расположенные на стене, штукатурят. Те, что на полу, закрывают плиткой, ламинатом, паркетом.

Устанавливать датчики необходимо до размещения покрытия. Ведь поместить термодатчик для теплого пола под плитку или паркет, когда они будут уже уложены, не получится.

Гофра должна быть достаточно жесткой и не деформироваться под весом напольного покрытия. Это обеспечит возможность замены подключенного температурного датчика без демонтажа всей конструкции.

Описанная процедура монтажа подойдет для любого типа напольной облицовки.

Схематическое изображение размещения термодатчика на полу

Можно обойтись и без создания канавок в стенах, не нарушая их целостность. В этом случае провод прокладывают внутри специального пластмассового кожуха. Его можно приобрести в любом строительном магазине. Такой кожух располагают над стеной и прикрепляют к ее поверхности.

Схема подключения

Схема подключения датчика для теплого пола может отличаться в зависимости от особенностей конструкции терморегулятора. Впрочем, отличия незначительные. Обычно советы о том, как установить датчик, можно найти в инструкции этого устройства. Чаще всего прибор подключают к двум контактам, которые обозначены на корпусе регулятора тремя латинскими буквами NTC. Полярность при этом соблюдать не требуется.

Наиболее распространенная схема подключения термодатчика

Выбор расположения прибора

Датчик пола важно правильно расположить. Место подбирают таким образом, чтобы оно отражало температуру большей части нагреваемой поверхности

Обычно это — центр пола с подогревом. Это обусловлено тем, что по краям температура несколько меньше. Поэтому если смонтировать термодатчик именно там, он будет срабатывать, когда большая часть обогреваемой поверхности еще не успела остыть. Это вызовет чрезмерное повышение температуры и чревато выходом из строя нагревательных элементов.

Настройка

Поговорим о том, как правильно настроить датчик. Настройку осуществляют с помощью терморегулятора. Сам термодатчик отрегулировать нельзя. Настройка сводится к установке температурных значений, при которых начинается или прекращается нагрев пола. Они напрямую зависят от сопротивления, которое имеет термодатчик при той или иной температуре. Именно этот параметр учитывает оборудование.

Температуру устанавливают таким образом, чтобы люди, пользующиеся теплым полом, чувствовали себя максимально комфортно.

Сам датчик настроить нельзя — нужные параметры устанавливают при помощи блока управления терморегулятора

Правила эксплуатации инфракрасного тёплого пола

Все электромонтажные и ремонтные работы следует проводить только при отключении от электросети.

Избегайте перегрева, связанного с уменьшением теплоотвода. Не закрывайте поверхность коврами и другими покрытиями, которые могут приводить к перегреву. Не размещайте мебель без ножек в тех местах, где под напольным покрытием расположена термоплёнка.

Если на тёплый пол пролилась жидкость, следует немедленно отключить подачу электричества вплоть до его полного высыхания. Категорически запрещено включать систему при увлажнённом состоянии или пытаться просушить поверхность таким образом.

Запрещается устанавливать температуру для термоплёнки выше 35°C (согласно отечественным СНиПам). Для некоторых напольных покрытий и эта температура может быть слишком высокая, поэтому для каждого типа отделки лучше всего заранее узнайте максимально возможную температуру нагрева.

В напольное покрытие, под которым размещена термоплёнка, нельзя забивать гвозди, вворачивать шурупы и производить другие аналогичные действия.

Электрические тёплые полы без особых проблем переносят низкие температуры. Тем не менее, при долгом отсутствии домовладельцев в холодное время года производители рекомендуют не отключать обогрев полностью, а, скажем, установить на минимальный нагрев.

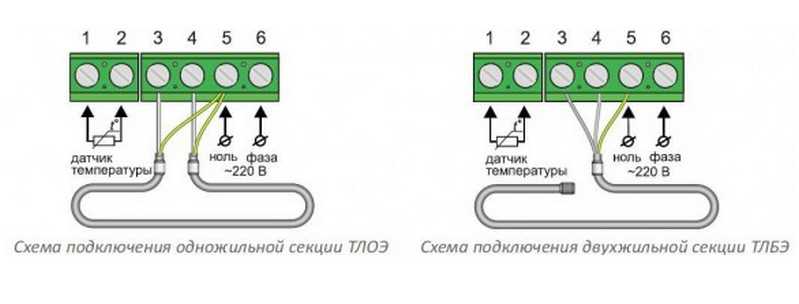

Особенности подключения разных типов напольного отопления

В зависимости от типа теплого пола, подсоединение его элементов к термостату, в том числе – датчика, осуществляется следующим способом:

  • при подключении системы отопления, которая сформирована при помощи одножильного кабеля, нужно произвести установку основного токоведущего провода белого цвета к контактам под номерами три и четыре. К гнездам присоединяются оба конца нагревательного элемента. К контакту под номером пять подключается провод зеленого цвета – заземление;
  • подсоединение двужильного кабеля осуществляется к тем же контактам, но по другой схеме. С его конца выходят три провода, где коричневый – фаза, синий – ноль, зеленый – заземление. Они в последовательном порядке подключаются к каждому гнезду.

Принцип подключения всех элементов системы к термостату и электросети один и тот же. В зависимости от использованной модели прибора, могут появляться некоторые особенности во время монтажа. Чтобы не ошибиться и сделать все правильно, стоит внимательно изучить инструкцию, где указан каждый шаг. Также на самом приборе нарисован схематический план подсоединения всех элементов.

Типы терморегуляторов

Терморегуляторы, их также называют термостаты или термореле, бывают нескольких типов. Они различаются по следующим признакам:

  • Способу измерения.
  • Месту расположения чувствительного элемента.
  • Способу управления.

Способ измерения

Он может быть электромеханическим и электронным. В первом случае используется два свойства металлов:

  • Упругость, когда под воздействием внешней силы они изменяют свою форму и возвращаются в исходное положение после прекращения ее действия. Используется, например, в капиллярных термодатчиках кондиционеров – при нагреве жидкость расширяется, давит на мембрану, которая изгибается и размыкает электрические контакты;
  • Память формы. Если две пластины разнородных металлов (медь и алюминий) механически соединить, то при нагреве они деформируются, а при остывании вернутся в прежнее положение. Это так называемые биметаллические контакты.

Во втором случае используется свойство металлов изменять электрическое сопротивление при нагреве и остывании. Или так называемый термоэлектрический эффект (термопара), когда по двум соединенным в кольцо проводникам с разной проводимостью начинает течь ток, если их концы нагреты до разных температур.

Расположение чувствительного элемента

Может находиться как непосредственно на источнике тепла, так и вне его. В первом случае весь блок управления крепится, например, к корпусу электрического конвектора. Он реагирует на величину отдаваемого прибором тепла. Это самое простое решение, но оно малоэффективно, поскольку не связано с фактической температурой в помещении.

Во втором случае датчик устанавливается на какой-либо из конструкций. Например, на стене, на расстоянии 1-1,5 метра от пола. При этом он может быть как совмещен с блоком управления, так и устанавливаться отдельно, но с сохранением гальванической связи с ним.

Например, если вы монтируете систему управления электрическим теплым полом, можно поставить терморегулятор с датчиком в его корпусе где-то на стене. Но если используется водяное отопление, то чувствительный элемент монтируется рядом с трубами, в массиве пола.

Делается это по той причине, что теплоносителю нельзя остывать ниже определенного предела – вся система может замерзнуть и выйти из строя. Датчик на стене такой момент наверняка упустит. Схема подключения терморегулятора теплого пола при паровой системе отопления приведена на рисунке ниже.

Выносить измеритель стоит и в том случае, если атмосфера в помещении слишком влажная (парилка в бане). При этом надо исключить любую возможность электрического пробоя через тело человека. А это произойдет, если вы будете прикасаться влажными руками к блоку управления.

Способ управления

Он может быть двух типов:

  1. Механический, когда изменяются физические характеристики размыкаемых контактов. Например, их длина.
  2. Электронный. В этом случае регулируется величина управляющего сигнала, на который реагирует размыкающее реле. Как раз именно этот элемент и является признаком электронного управления, а не наличие механического верньера на корпусе блока. С помощью этого колесика может вращаться вал потенциометра.

Достоинством первого является простота. Однако он имеет огромную погрешность. Поэтому, если вы используете нагреватель для особых целей – создания благоприятного микроклимата для животных, растений, используйте исключительно электронные модели. Этот способ позволяет включить в состав схемы множество дополнительных элементов, повышающих комфортность пользования.

Например, жидкокристаллический дисплей, на котором отражается температура. Или устройство дистанционного включения: едете на дачу, соединяетесь по каналу GPRS с системой обогрева и по приезде входите в теплый дом.

Особенности системы

Прежде чем приступить к рассмотрению, такого вопроса, как произвести подключение электрического пола, сначала нужно определиться какая модель будет установлена.

На сегодняшний день потребительский рынок предлагает следующие варианты греющей основы:

  • одножильный или двужильный резистивный нагревательный провод;
  • инфракрасная токопроводящая пленка;
  • карбоновые маты.

Каждый вид электрических полов обладает индивидуальной конфигурацией и мощностью. Поэтому, при выборе модели стоит учитывать особенности конструкции дома, жилой площади и климатические условия региона. При правильных расчетах, можно будет добиться при минимальных затратах на электроэнергии достаточного количества тепла, для комфортного проживания.

Подсоединение терморегулятора к системе

Схемы монтажа пленочного теплого пола

Перед тем, как подсоединить теплый пол, независимо от его типа, нужно определиться с расположением терморегулятора. Это устройство применяется для поддержания стабильной заданной температуры внутри помещения. Помимо этого, посредством терморегулятора производится непосредственное подключение теплого пола к сети.

Монтаж терморегулятора лучше выполнить вблизи имеющейся электропроводки

Перед подключением терморегулятора нужно в первую очередь определиться, каким методом это будет делаться: запитка от щитка или использование розетки. Сразу стоит отметить, что эти два способа предполагают дополнительное включение в цепь автоматического выключателя, который будет срабатывать при поломках, перегреве или коротком замыкании. Его предельная мощность выключения подбирается в зависимости от вида теплого пола.

В большинстве случаев на терморегуляторе указывается схема подключения, что значительно упрощает монтаж без помощи электриков. Если схема отсутствует, то к следующим клеммам нужно подключать такие провода:

  • 1 клемма – фаза сети;
  • 2 клемма – ноль сети;
  • 3, 4 клеммы – жилы нагревательного элемента;
  • 5 клемма – таймер;
  • 6, 7 клеммы – датчик температуры пола.

Такое распределение является стандартным, но стоит понимать, что разные производители могут создавать схемы, которые требуют другого подсоединения. Все зависит от конструкции и дополнительных возможностей системы.

Подготавливаем место под установку терморегулятора: подводим к нему электропитание (скрытое или открытое, по желанию)

Перед подсоединением нужно в стене проштробить небольшую канаву. В ней будут размещаться две трубки из пластика. В одну в дальнейшем будут пропускаться провода нагревательного элемента, а во второй расположится термодатчик. По окончании этих мероприятий можно приступать к монтажу и подключению всей системы теплого пола.

Что такое саморегулирующий тёплый пол?

В тёплом поле с функцией саморегулирования, кабель похож на простой изолированный двужильный провод, в нем две параллельно размещённые жилы замкнуты в цепь. Он оснащён шинами, способствующими распределению напряжения по всей длине.

Конструктивные особенности пола защищают его от перегревания. А наличие проводящей матрицы, даёт возможность делать раскрой кабеля так, чтобы не было холодных зон.

В случаи перегрева матрицы, уменьшается количество проводящих связей, тем самым перекрывается поступление электричества. При охлаждении пола, подача возобновляется.

Узнайте как как позвонить или произвести самостоятельный ремонт электрических теплых полов.

Область применения

Монтажные инструменты: отвертка, кусачки, пассатижи, монтажный нож, ножницы, электрический тестер. Если площадь нагревателей группы превышает указанные в таблице значения, то при подключении они должны разбиваться на подгруппы допустимой площади в соответствии с рекомендациями.


Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Уложить саму систему теплого пола — кабель, нагревательные маты или инфракрасную пленку. Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы.

Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект; Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами; Заведение датчика терморегулятора под нагревательные элементы; Присоединение термостата; Тестовое подключение теплого пола с проверкой каждого элемента на нагрев. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя; балансировочный клапан — данное устройство позволяет не допустить холостого прогона воды в контурах отопления.

Кабель Наконец, переходим к тому, как подключается теплый пол кабельный. Укладываем утепляющую подложку с фольгированной пленкой, отражающей инфракрасные лучи вверх.
Монтаж теплого пола Caleo под ламинат и линолеум

Инструкция — как подключить теплый пол к терморегулятору

Перед тем, как подключить устройство, рекомендовано проверить омметром — соответствует ли указанное сопротивление реальному. При показателях ± 5 — 10 %, всё нормально, устройство исправно.

Большие расхождения свидетельствуют о неисправности датчика, тогда его следует поменять.

Процесс подключения

Подключение термостата осуществляется после монтажа тёплого пола, подрозетника и подведения всех проводов.

Подсоединить терморегулятор к тёплому полу и к сети несложно, необходимо придерживаться следующей последовательности работ:

Подрезаются провода, выходящие из подрозетника — длина должна быть 80 — 100 мм.

Подрезаем провода

Осуществляется заземление — производится соединение зелёно-жёлтого провода питающего кабеля клеммой «Wago» с медной экранированной оплёткой нагревающего кабеля. Оплёточный конец необходимо плотно скрутить, обработать флюсом, прикрыть тонким слоем припоя.

Производим заземление

Снимается с термостата верхняя крышка с экраном.

Снимаем крышку с терморегулятора

Ослабляются клеммы, для этого можно использовать отвёртку на 3 мм.

Ослабляем клеммы

Подключается термодатчик к клеммам 6 — 7. Соблюдение полярности при этом не обязательно. Существующие параметры датчика тёплого пола, говорят о его сопротивление при +25 градусов, оно равно 10 кОм.

Подсоединяем термодатчик

  • Подводится источник электроэнергии:
  • разъём номер 1 — к нему подсоединяется фазовый кабель L;
  • гнездо 2 — нулевой N.

Подключаем питание

  • Подключается греющей кабель, уровень предельной величины допустимого тока — 16 ампер.
  • в третью клемму вставляется провод N;
  • в четвертую — фаза L.

Подключаем кабель пола

Помещается прибор в гнездо — для этого загибаем его вверх, а снизу под провода подставляем палец. Затем термостат поворачиваем вниз, и вставляем в проём.

Помещаем прибор в подрозетник

Фиксируется терморегулятор саморезами к подрозетнику.

Крепим на саморезы

Одевается верхняя лицевая панель.

Одеваем лицевую панель

Терморегулятор установлен, можно переходить к его тестированию.

«Холодные провода» греющего мата многопроволочные, поэтому прежде чем подсоединять их к клеммам, на них следует надеть наконечник. Питающие — можно соединять без наконечников.

Фазировка

Фазировка — ответственный этап при подключении термостата. Неправильное подсоединение фазы и ноля на функционировании не отражается, а вот  безопасность под вопросом.

Есть терморегуляторы, оснащённые отдельным выключателем, при его нажатии отключаются оба проводника. Но такое, возможно лишь при ручной регулировке, и то не у всех моделей. При автоматике, срабатывает отключение только одного проводника.

Нужна ли земля?

Чаще, термостаты не оснащены защитным заземлением. Обычно это отдельная клемма, через неё к проводнику осуществляется подсоединение греющих проводов.

На самих аппаратах стоит значок «квадрат в квадрате», он говорит о двойной изоляции.

Значок двойной изоляции

Плюсы и минусы терморегуляторов

Несомненно, использование термодатчика и терморегулятора уже само по себе является большим плюсом для работы всей системы теплого пола.

Цветовые схемы терморегулятора для теплого пола Thermoreg TI 970

Однако у каждого вида устройства имеются свои достоинства и недостатки.

  1. Достоинства электромеханических устройств – универсальность, простота в использовании, высокие показатели надежности и невысокая стоимость. К тому же при необходимости этот тип устройства легко починить или заменить самостоятельно. Главный недостаток – необходимость управления системой вручную. На температуру окружающей среды она не реагирует.
  2. Электрический терморегулятор (вместе с датчиком) оборудован дисплеем, демонстрирующим рабочие показатели. Также его достоинство в возможности задавать точные температурные значения.
  3. Недостатки программируемого терморегулятора – высокая цена, сложность в эксплуатации. Но зато управлять некоторыми моделями можно даже при помощи телефона или компьютера.

Механический терморегулятор

В каждом отдельном случае может использоваться наиболее удобный терморегулятор. Например, электромеханические приборы с целью экономии средств можно применять в ванной, туалете и других помещениях небольшого размера и где человек не находится на протяжении длительного времени. А вот программируемые – это лучший вариант для гостиных, детских, спален.

Датчик температуры теплого пола

На что стоит обратить внимание при установке датчика?

При монтаже любой нагревательной системы, датчик температуры обязательно заводится в веерную зону прогрева. Минимальное расстояние датчика от стены составляет 0,5 метра, между второй веткой нагревательных элементов или тонким нагревательным матом. Это позволит корректно отслеживать температуру пола именно в этой точке. Показания, которые снимаются с веерной зоны, максимально отвечают действительности, даже если речь идет о сотых.

Расположение датчика терморегуляторы между первой линией укладки кабельного нагревательного элемента приведет к фиксации неправильных данных и, как следствие, уменьшение срока службы теплого пола. Это будет спровоцировано перегревами проводника или частыми циклами включения/выключения в минимальном временном промежутке.

Если речь идет об установке интеллектуального терморегулятора с выведенным датчиком, который вычисляет скорость нагрева и остывания стяжки, игнорирование упомянутого размещения нарушит функцию «предугадывания». Также стоит отметить, что значительная разница в показаниях между фактических и фиксируемым нагревом может привести к выбросу такой ошибки, как обрыв датчика. На самом деле, с датчиком все в порядке, просто он расположен в более холодной зоне и не видит изменений теплового фона при нагревании и остывании стяжки над нагревательным кабелем теплого пола.

Отсутствие информации по сопротивлению для терморегулятора чревато не только износом всей системы, но и сбоем внесенных программ прогнозирования, которые устранить можно лишь путем обращения в сервисный центр.

С механическими регуляторами ситуация обстоит проще. Никаких программ и настроек, лишь механические кнопки управления, которые задают нужную температуру по данным из датчика. Размещение последнего в первой линии или холодной зоне укажет на недостаточный нагрев. Переход из комфортного режима на усиленный нагрев спровоцирует не только износ матов и кабеля, но и оплавление контактов в узловой коробке, где соединяется бытовая сеть с самим потребителем.
