Как обозначается водостойкость кабеля в его маркировке

Контрольные и силовые кабели

Контрольные кабели используются для неподвижного подсоединения к электрическим приборам.

Силовые кабели применяются для распределения и передачи электрической энергии.

В маркировке таких кабелей вначале стоит тип кабеля (ВВГ, АВВГ, КВВБГ, АВБ6Шв). За основу при этом берется кабель из меди, а к названию аналогичного из алюминия добавляется буква А, которую располагают вначале. Например, ВВГ является медным кабелем, а АВВГ – это уже алюминиевый кабель. Дополнительные характеристики идут после названия.

Буквой э обозначается экран, который необходим для защиты от электромагнитных излучений. Изготавливается он в виде оплетки из медных тонких проволок. В маркировке высоковольтных кабелей через дробь после сечения указывается плотность экрана ().

Буквой з обозначается заполнение. Например, кабель ВВГз. Оно используется для того, чтобы кабелю придать идеально круглую форму и служит дополнительной изоляцией.

Маленькие буквы нг обозначают, что кабель изготовлен из пластиката с пониженной горючестью. Однако, это совсем не значит, что кабели в маркировке которых отсутствуют нг, горят. Просто обычный кабель исключает горение в случае одиночной прокладки, а кабели из пластиката с пониженной горючестью не распространяют горение при использовании прокладки в пучках.

Буквы LS обозначают кабели, выделяющие пониженное количество дыма, например, АВВГнг-LS.

Буквы HF указывают, что в изоляции кабеля не содержатся галогены.

Обозначение FR означает, что кабель является огнестойким. Это означает, что приборы, подключенные данным кабелем к электросети, будут работать даже, если этот кабель находится в огне. Огнестойкие кабели могут работать в открытом огне максимум 180 минут.

Т – тропическое исполнение. В оболочке кабеля содержатся добавки, препятствующие росту грибов и образованию плесени.

ХЛ – хладостойкое исполнение. Используется, как правило, для прокладки в условиях Крайнего Севера.

Дальше в обозначении указывается сечение и количество жил. Например, КВВГэнг-LS 27х1,5. Это обозначает, что данный кабель имеет 27 жил, сечение каждой составляет 1,5 кв. мм. Когда жилы разного сечения, то это также указывают в маркировке кабеля. Например, КГ 3х4+1х2,5 и это значит, что в этом кабеле содержится три жилы сечением 4 квадратных миллиметра и одна жила сечением 2,5 квадратных миллиметра.

В обозначении провода СИП 2 3х35+1х54,6+2х16 цифры после первого плюса обозначают несущую жилу, которая изготавливается из алюминия. Данный провод используется для воздушных электролиний, а несущая жила необходима для увеличения прочности. После второго плюса указываются жилы, которые используются для подключения светильников, расположенных на столбах ЛЭП.

Жилы кабеля могут быть цельными или скрученными из множества проволок. Это указывается в маркировке буквами ож (однопроволочная жила), а мн (многопроволочная жила).

В маркировку входит и рабочее напряжение, рассчитанное для данного кабеля. Оно указывается в кВольтах. Например, АВБ6Шв 4х240ож-1. Это означает, что рабочее напряжение данного кабеля составляет 1 кВольт.

Для кабелей с одной жилой в маркировке указывают цвет изоляции жилы. Это связано с тем, что по Правилам устройства электроустановок расцветка жил должна однозначно идентифицировать назначение жилы. Синим цветом обозначается нулевая жила, а желто-зеленым – заземление. Допускается полосовая расцветка жил, но бело-синяя жила, например, будет считаться как синяя. Цвета жил регламентируются ГОСТом.

Назначение маркировки

Большинство новичков, впервые столкнувшись с самим понятием маркировки, задаются вопросом о том, что же обозначают буквы и цифры, входящие в ее состав. Несмотря на большое разнообразие, как отечественной, так и зарубежной продукции, маркировка кабелей содержит информацию о:

• материале жил и их количестве, в большинстве случаев токоведущие элементы изготавливаются из меди или алюминия с монолитными или многожильными проводниками, но встречаются и специфические модели со стальными или композитными жилами; Рис. 1: тип и материал жил
• типе изоляции – предоставляет информацию, из чего выполнена изоляционная оболочка, как самих жил, так и других слоев в кабеле (резина, поливинилхлорид, фторопласт и прочие.);
• сечении проводников – указывает площадь токоведущих элементов в поперечном разрезе, которая определяет сопротивление электрическому току и варьируется в пределах от 0,35 до 240мм2;
• номинальных электрических величинах – может содержать значение рабочего напряжения, на которое рассчитана изоляция, в маркировке чаще всего встречаются номиналы 0,23; 0,4; 6; 10; 35 кВ;
• области применения – указывает на устойчивость к агрессивному воздействию окружающей среды;
• конструктивных особенностях – в маркировке обозначает наличие дополнительных элементов или применение специфических технологий при изготовлении;
• степени гибкости – указывает, насколько хорошо может изгибаться данная модель кабеля, гибкость жилы в маркировке может обозначаться цифрами от 1 до 6, где 1 наименее гибкая, а 6 самая гибкая марка.

Основные отличия

Следует отметить, что в назначение маркировки кабелей и проводниковой продукции может входить и указание конкретных конструктивных особенностей, соответствующих его типу (кабель, провод или шнур). Так провод – это изделие из монолитного или многопроволочного токоведущего элемента, которое как может содержать изоляцию, так и изготавливаться без нее.

Электрический шнур – включает в себя несколько изолированных проводов с многопроволочной структурой и применяется для подключения к электропитанию различных приборов.

Кабель – может включать в себя как одножильные, так и многожильные провода, несколько слоев изоляции, броню экран и прочие конструктивные элементы (по назначению выделяют силовые, связевые, управленческие, контрольные и радиочастотные кабели).

Рисунок 2: различные типы кабелей

Благодаря вышеприведенному разделению, из маркировки вы можете сразу определить, что находиться перед вами (кабель, провод или шнур), а также установить его роль в конкретной электроустановке. Для этого разберем варианты маркировки для наиболее распространенных марок, применяемых в отечественных устройствах, и принцип их составления.

Это интересно: Подключение генератора к одной из фаз трехфазной сети в доме: изучаем со всех сторон

Виды проводников

Электромонтажные работы предполагают использование нескольких видов проводящих изделий.

Провода

Их можно описать как несколько соединенных посредством скрутки проволок. Допускается как наличие, так и отсутствие изолирующего слоя. Проводам характерна легкая оболочка жилы, она редко бывает металлической, хоть иногда и встречаются обмотанные проволокой провода.

Они популярны при электромонтажных работах, например, при проведении проводки в домах из дерева. Из проводов изготавливают обмотку электродвигателя.

Материал жилы:

• Медные изделия способны выдерживать значительные нагрузки тока, эти изделия эластичны и благодаря этому гораздо меньше ломаются. Но медь быстро окисляется  при использовании на открытом воздухе и дорого обходится заказчикам.
• Алюминий не так прочен, как медь, зато на порядок дешевле медного варианта.

При выборе материала стоит помнить, что провода с разным материалом жилы не могут быть соединены между собой скруткой, для этого придется использовать клеммы. Это связано со способностями меди к окислению. В результате такого неправильного монтажа провода начнут отходить друг от друга, вызывая все более частые перебои с подачей электроэнергии.

Контакты:

• Изолированные. Они могут быть с защитой или без нее. Последний вариант предполагает дополнительную изоляцию для жил. Выполняется защита из пластмассы или резины.
• Голые. Этот вариант примерим в монтаже электропередач.

Назначение:

• Для соединения частей электротехнических схем применяют монтажные провода. Они выполняются из меди.
• Силовые провода применяют внутри помещений для устройства электропроводки.
• Установочные.

Кабель

Грубо говоря, кабель представляет собой некоторое количество проводов, соединенных скруткой. Все они располагаются внутри общей изоляции. Ее выполняют из различных материалов, среди которых выделяется резина, ПВХ, пластмасса. Кроме нее часто присутствует еще один слой оболочки, для защиты. Он выполнен из металла в разных видах: лента или проволока.

Виды кабелей:

• Кабель связи. Благодаря токам, отличающимся друг от друга частотой, он передает зашифрованную информацию. На местных линиях связи выполняют передачу низкочастотными проводниками, а для дальних линий применяют высокочастотные проводники.
• Контрольные. Они необходимы для функционирования электротехнических приборов. С помощью этого изделия сигнал управления передается от человека к механизму.
• Радиочастотный. Незаменим для передачи радиосигналов и видеосигналов. Присутствует во всех в радиотехнических устройствах.
• Управления. Состоит из проводника, выполненного из меди и защитного экрана. Он необходим для защиты от повреждений механического характера или для отвода помех. Нашел применение в автоматических системах.
• Силовые кабели выполняют передачу энергии в разнообразных приборах, требующих большого напряжения. Их используют для проведения электроэнергии воздушным или подземным способом (внешняя электропроводка). Так же выполняют внутреннюю проводку в помещениях. Внутри этого изделия располагаются медные или алюминиевые жилы. Предпочтение отдают первому варианту. В качестве изолирующего слоя выступает бумага, резина, ПВХ, полиэтилен и так далее.

Шнур

Это изделие представляет собой два, и более жил малого сечения. Они должны обладать эластичностью. Каждая жила состоит из большого количества переплетающихся проволок. В качестве изолирующего слоя применяют любую, но не металлическую обмотку. Эти изделия редко имеют две жилы, ведь в этом случае они используются, когда прибору не требуется обязательного заземления. Шнуры необходимы для подключения к сети различных электроприборов.

Основные отличия проводников:

• Количество жил: одножильные или многожильные изделия;
• Поперечное сечение жил проводника;
• Напряжение;
• Защитная оболочка и материал, из которого она выполнена;
• Изоляция, материал;
• Используемый для изготовления жил металл: медь, алюминий или композит, выполненный из двух металлов — алюмомедь.

Цветовая маркировка

Чтобы дополнительно разделить электрические провода, используется разный цвет. Если человек делает скрутки не первый раз, ему не составит труда почти автоматически разобраться, что и за что отвечает. В производстве используются стандарты, поэтому становится реальным доделать монтаж за другого человека.

Несколько важных цветовых решений:

• заземление или «земля» – зеленовато-желтый, иссиня-черный, белый (не всегда);
• ноль – синий или голубой;
• совмещенный проводник – желтовато-зеленый с вкраплениями синевы.

Оттенок «фазы» может меняться у разных производителей, но не сильно. В этом случае ориентироваться приходится на «земляной» вариант.

Как разобраться в маркировке?

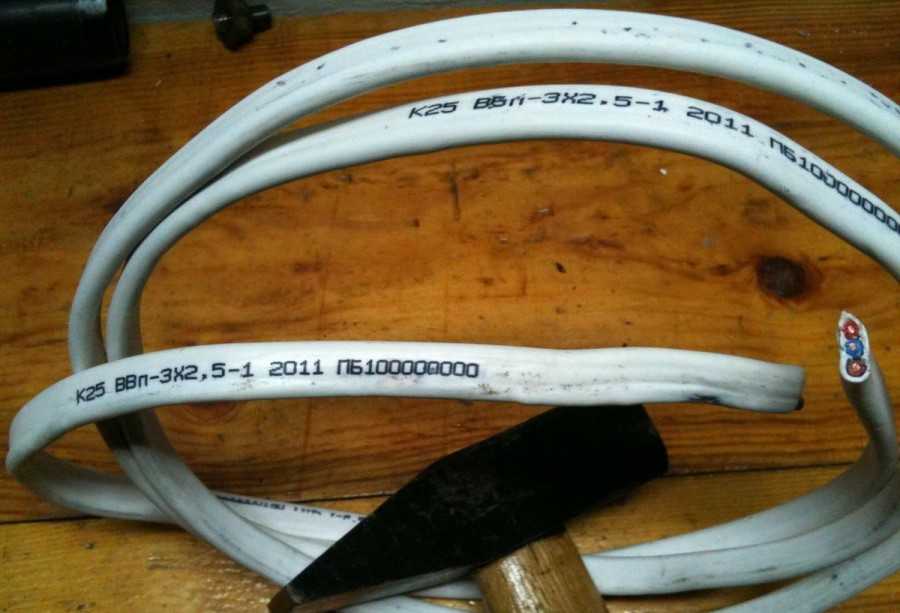

Необходимая информация находится на изоляции проводника. Первая буква сообщает о металле из которого изготовлены жилы, но иногда она не ставится.

Чтобы легко разобраться создана таблица для расшифровки кабелей – представим ее в упрощенном виде. Второй буквой (для медных первой) идет описание назначения проводника:

• “П” значит, что он обладает плоской поверхностью;
• “М” значит, что используется для монтажных работ;
• “Ш” либо П (У) сообщает об установочном назначении;
• “МГ” обозначает кабель для монтажа с гибкими жилами;
• “К” сообщает о контрольной функциональности проводника.

Далее обозначается материал использованный для изоляции проводника. Здесь разнообразия значительно больше:

• “В/БР” сообщает об оболочке из поливинилхлорида;
• “Р” изоляция жил создана с помощью резины;
• “Н/НР” применена огнестойкая резина либо найрит;
• “К” обладает капроновой оболочкой;
• “Л” изоляция с лаковым покрытием;
• “П” применен полиэтилен;
• “Э” покрытие из эмали;
• “Ш” обладает щелями полиамидного типа;
• “О” сообщает об изоляции полиамидного шелкового типа с оплеткой;
• “Г” Изоляция обладает гибкими жилами;
• “С” применено стекловолокно;
• “Т” конструкция изоляции содержит несущий трос.

Символика, отвечающая за покрытие и армирование

Изоляционные характеристики материала являются наиболее важными в обеспечении длительного срока эксплуатации. Если не учитывать наличие или отсутствие первого символа А, то в общем виде маркировка изоляционного покрытия имеет следующий вид.

Соответствие символа и значения в отметке о назначении кабельной продукции

Символ	Позиция	Значение
В	1	Защитный слой из ПВХ
В	2	Оболочка из ПВХ
Г	Последняя	Отсутствие защитного слоя (голый проводник)
С	5	Свинцовая лента
Б	5	Защитное армирование из металлической ленты
Ш	5	Изоляционный слой в виде шланга
Шв	5	Прессованный поливинилхлорид
Шп	5	Шланг из полиэтилена
Шпс	5	Полиэтилен с защитой от горения
Р	5	Изоляционный слой представлен резиной
НР	5	Покровная оболочка из резины, не поддающейся горению
Нг	Последняя	Защитная изоляция не горит
HF		Не продуцирует дыма
LS		Отсутствие выделения газа при горении
Э		Защитный экран от механических повреждений
П		Проводящие элементы прямоугольные

Маркировка кабелей и проводов расшифровка таблица

Маркировка	Обозначение
АС	Алюминиевый провод в свинцовой оболочке
АА	Алюминиевая жила с алюминиевой оплеткой
Б	Армирование из металлической ленты с покрытием против ржавчины
Бн	То же самое что и Б, с защитой от горения
К	Армирование оцинкованными стальными пластинами
О	Каждая следующая оболочка покрыта отдельным слоем
FR	Провод обладает повышенной устойчивостью к огню
КГ	Гибкий кабель

Расшифровка маркировки кабеля по видам

Мы рассмотрим маркировку кабелей по основному материалу (алюминиевый, медный, резиновый, бумажный), по назначению (силовой, электрический, оптический, самонесущий), по типу изоляции (ПВ, ВВГ).

Расшифровка маркировки бумажного кабеля

Расшифровка маркировки кабеля бумажного, пропитанного изоляцией, кабеля (БПИ)

Маркировка	Кабель
А	алюминиевая жила
Б	броня из тонких стальных лент
АБ	алюминиевая броня
СБ	свинцовая броня
С	оболочка из свинца
О	отдельная жила (свинцовая)
П	броня из оцинкованных стальных плоских проволок
К	броня из оцинкованных стальных круглых проволок
В	бумажная изоляция с обедненной пропиткой
б	нет подушки
л	есть подушка и лавсановая лента
2л	двойная лента
Г	нет защитного покрова
н	наружный покров негорючий (после брони)
Шв	покров из выпрессованного шланга (поливинилхлорид)
Шп	покров из выпрессованного шланга (полиэтилен)
Швпг	пониженная горючесть
ож	однопроволочная жила (в конце)
У	бумажная изоляция с повышенной температурой нагрева
Ц	бумажная изоляция с пропиткой

Расшифровка маркировки силового кабеля

При монтаже прокладки проводов в любом помещении необходимо уделить особое внимание схеме

Важно при этом знать и типы, и обозначение проводов и кабелей

Расшифровка маркировки контрольного кабеля

Маркировка	Расшифровка
А	алюминиевая или медная жила
В	(вторая) изоляция ПВХ
В	(третья) оболочка ПВХ
П	полиэтиленовая изоляция
Пс	самозатухающая полиэтиленовая изоляция
Г	нет защитного покрова
Р	резиновая изоляция
К	(вторая или первая буква) контрольный кабель
КГ	гибкий кабель
Ф	фторопластовая изоляция
Э	(в начале) электрический кабель для штатных условий, (в конце или в середине) экранированный кабель для защиты от электромагнитного излучения

Буквенно-числовая маркировка кабеля (сечение жил и их количество)

Маркировка/технические характеристики и применение

Модель	Описание
АВВГ	Маркировка провода или кабеля небронированного представляет собой круглый или плоский кабель с алюминиевым одножильным проводником, в кабеле — от 1 до 4 жил. Он негорюч, используется в стандартных сухих помещениях или офисах для скрытой проводки.
ВВГ	Маркировка провода или кабеля небронированного, представляет собой плоский или круглый шнур с одножильным медным проводником, в кабеле – от 1 до 4 жил, имеется негорючая модификаиция ВВГнг и такая же с пониженным дымовыделением ВВГнг-LS.
ПВС	Круглый с медными многожильными проводниками.
ШВВП	Плоский с медными многожильными проводниками, малого сечения max 0,75м2. Применяется для подключения бытовых электроприборов.
NYM	Аналог ВВГнг, исключительно круглый.
АСБ	С токопроводящими алюминиевыми жилами, имеет свинцовую оболочку и дополнительную стальную защиту.
КВВГ	Кабель контрольный, имеет ПВХ изоляцию и оболочку, без защитного покрова. Используется для неподвижного присоединения к электроприборам, в кабельных коробах, в помещениях, на открытом воздухе, в условиях агрессивной среды.
нг-FRLS	Для одиночной или групповой прокладки, огнестойкий, не способствует горению при групповой прокладке с пониженным дымо- и газовыделением.
ВВГнг-FRLS	Изоляция жил и оболочка из ПВХ пластика, отсутствие защитных покровов, пониженной горючести и газовыделения, наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами.

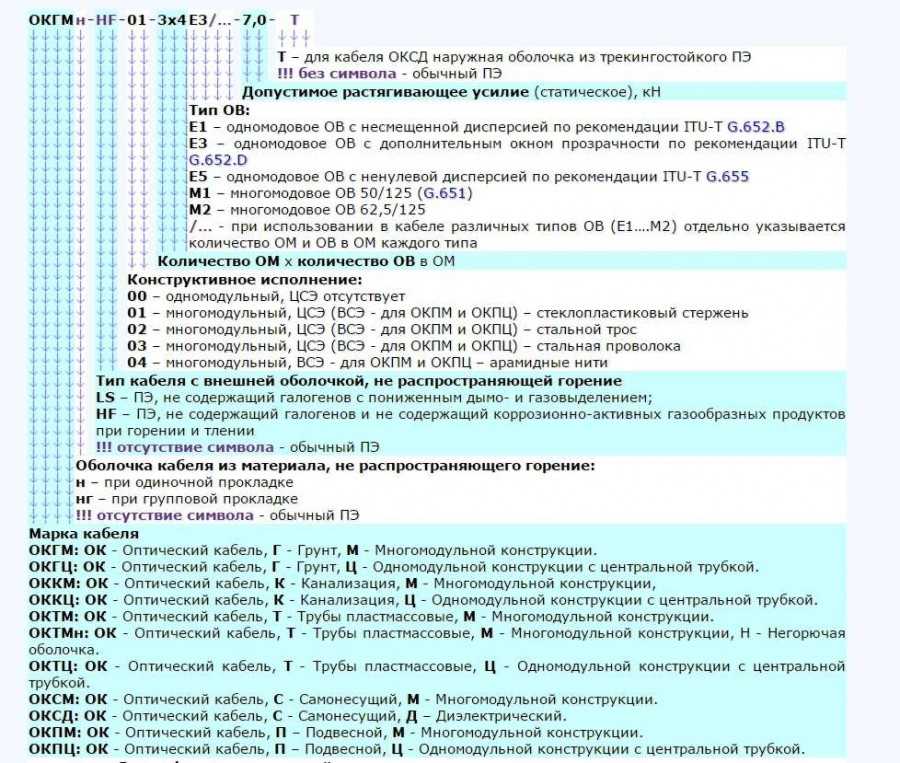

FUJIKURA	Маркировка оптического кабеля связи, используется для передачи оптических сигналов в линиях связи.
СИП	Самонесущий изолированный провод нового поколения. Из себя – скрученный провод из алюминиевых жил, покрытых светостабилизированным п/э повышенной прочности, стойкие к действию ультрафиолета. Применяется в сетях 0,4, 1 кВ, 6-35 кВ при строительстве магистралей, ответвлений линейных, при сооружении вводов в жилые и административные здания.

Буквенно-цифровые обозначения

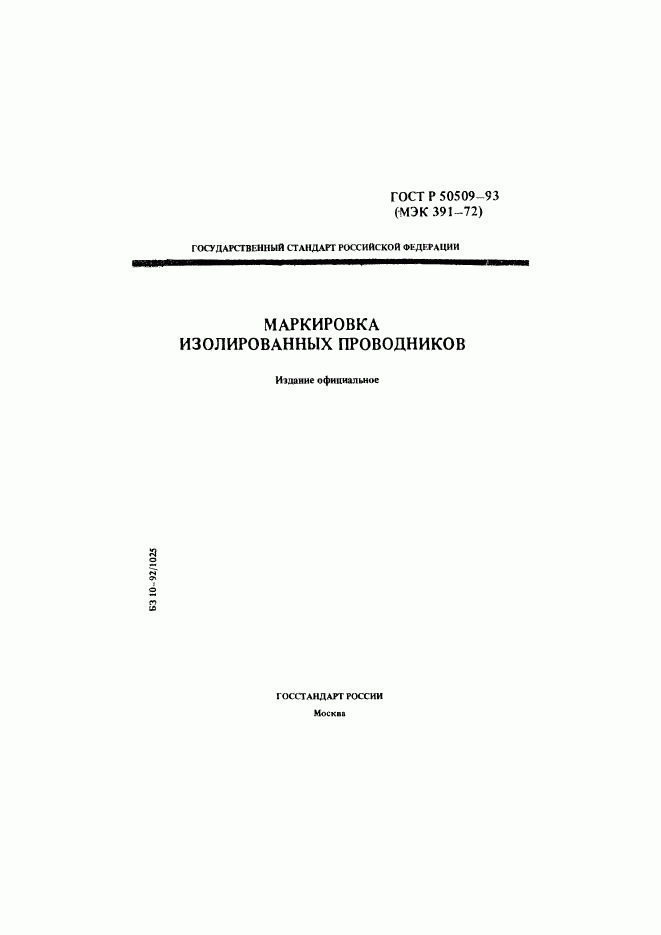

Маркировка на внешней изоляции наносится в соответствии со стандартами ГОСТ. Данные нормы ГОСТ позволяют отличать между собой виды конечной продукции – шнур, кабель, провод. Если обозначения не наносятся на внешней оплетке, то на нее крепится специальная бирка с нанесенной информацией. По стандартам ГОСТ проводом называется одна или большее количество жил, которые покрываются изоляционным материалом по всей поверхности или без него. Самая простая конструкция.

По ГОСТу кабель представляет собой несколько отдельно изолированных друг от друга жил, которые одновременно заключены в герметичную прочную внешнюю оболочку. Оболочка может быть металлической или из различного вида пластика. Шнуром стоит называть две и больше гибкие жилы, которые по всей длине соединены между собой методом скручивания или неметаллической оплеткой.

Таким образом, ГОСТ устанавливает их отличия по конструкции. Кроме различия их маркировка на изоляционном материале, они также имеют свой номер ГОСТ. Номер ГОСТ можно узнать в техническом паспорте, который прилагается к бухте провода. В связи с этим производство кабеля, которые относятся к определенной группе (по назначению), должно основываться на стандартах ГОСТ. Выпускаемые провода разделяются на группы: силовые, контрольные, связные, управление, радиочастотные.

При обнаружении буквенно-цифровых обозначений на изоляции, их можно расшифровать самостоятельно:

Первая буква в маркировке – материал жилы.

• А — алюминиевая жила;
• АС – со свинцовой оболочкой;
• АА – оболочка из алюминия.

Если буквы нет, то жила из меди. Вторая буква – сфера применения конструкции.

• Б – провода для самолетов;
• К — контрольный кабель;
• КГ – гибкая конструкция;
• Г – предназначен для горной местности;
• М – для монтажа;
• П — провод;
• ПП – плоская конструкция;
• О — оптический;
• У — установочный кабель;
• Ш — шнур;
• ШБ – для бытового использования;
• Э — для шахт.

Если же второй буквы нет, то это силовой кабель. Третья буква. Отображает степень их гибкости. Г – многожильный, гибкий. Без буквы – одножильный. Четвертая буква. Изоляционный материал.

• В – поливинилхлоридный пластикат;
• П – особый полиэтилен;
• Р – резиновая изоляция;
• НР — негорючая резина;
• Ф — фторопласт;
• Ц — изоляция из пленки.

Для обмотки используются другие обозначения. Их материал может быть очень разнообразным. Пятая буква. Материал внешней оболочки продукции или бронированный корпус.

• БбГ — броня из стальных негорючих лент;
• Бн – корпус из стальных лент, наличие огнеупорного защитного покрова;
• В – ПВХ;
• Д — провод с двумя сердечниками;
• К – корпус из круглых оцинкованных стальных проволок, помещается в защитные покрова;
• СБ – броня из свинца.

Шестая буква. Защитный покров, назначение слоя и конструкции.

• В — изоляция из прессованной бумаги;
• Г – защита от коррозии;
• Без буквы Г — защищенность от внешних механических повреждений;
• О – проводники, которые находятся в изолированной одной оболочке или оплетке;
• Шв — прессованный шланг из поливинилхлорида;
• Шп – из полиэтилена;
• Шпс — из тугоплавкого полиэтилена;
• Э — экранированный;
• Бн — броня из стальных лент и в защитных покровах, не горит;
• Т — провод используется для прокладывания по трубам

Прописные буквы также позволяют уточнить некоторые особенность конструкции и их свойства. Затем следуют цифровые обозначения. Первая цифра – номинальное напряжения линии. 1 – один кВ, а без цифры – 600 вольт. Вторая – количество жил в конструкции. От 1 до 37. Третья – площадь сечения, в зависимости от их типа.

Кроме буквенно-цифровых обозначений также используется цветовая маркировка. По ГОСТу определенные цвета указывают на назначение жил – фаза, рабочее заземление и защитное заземление.

Выводы

Если вы решили смонтировать электропроводку в своем доме самостоятельно, сделайте правильный расчет, чтобы нагрузка не превышала допустимую. Учитывайте, что в будущем вы можете приобрести новый холодильник, стиральную машину-автомат, посудомоечную машину, тостер, пароварку, мультиварку, электрическую духовку и других помощников по дому, с мощным потреблением электроэнергии. Проводку для осветительных ламп допускается сделать из простых двужильных проводов. Стиральную машину автомат подключать непосредственно от распределительного щита, отдельным кабелем, рассчитанным на высокую силу тока, через устройство запасного отключения, с обязательным заземлением.

Затем определитесь с местом укладки, наметьте путь пролегания, измерив общую длину. Кабель покупайте только у сертифицированных продавцов, учитывая количество фаз, рассчитанное сечение, способ прокладки. В магазин отправляйтесь со штангенциркулем, чтобы уточнить толщину жил и защитных оболочек. Зарубежные производители часто изготавливают жилы с заниженным сечением.
