Модульные устройства на din-рейку

Виды

Выпускаются они разные по размерам и форме. Понятно, в небольшой щиток нужно ставить короткую рейку. А длинную даже иногда называют DIN-рельса. Рейка крепится шурупами или болтами, для чего на ней изготовитель уже высверлил ряд продолговатых отверстий. Выпускаются и без отверстий, что, в общем-то, придает немного большую твердость. При монтаже тогда нужно будет точно высверлить там, где рейка будет крепиться к основанию. Материал — алюминий или сталь, оцинкованная или нержавеющая

Собственно, бывает важна надежность, а не физическая легкость, чтобы рейка твердо удерживала установленные на ней модули, потому что это чаще всего очень важно и для питания квартиры, и для ее безопасности, и для оборудования. Что нужно монтировать один раз, но со стопроцентным доверием к результатам

Играет роль производитель. Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера.

Профилей выпускается три.

Ω-образный (омега). Наиболее часто употребляем. На нее крепятся автоматы, приборы учета.

DIN-рейка омега

 C-образный. На них ставятся аппаратные зажимы, клеммные колодки.

DIN-рейка С

G-образный профиль. Почти такая же, как рейка типа С, только под специфические зажимы.

DIN-рейка типа G

Монтаж на DIN-рейку

Дин рейка имеет в поперечном сечении выступы по краям, которые призваны удерживать установленный на нее аппарат. При этом вдоль рейки он может относительно свободно перемещаться. Для исключения этого перемещения по бокам могут быть установлены специальные стопоры, также специально предназначенные для установки на DIN-рейки.

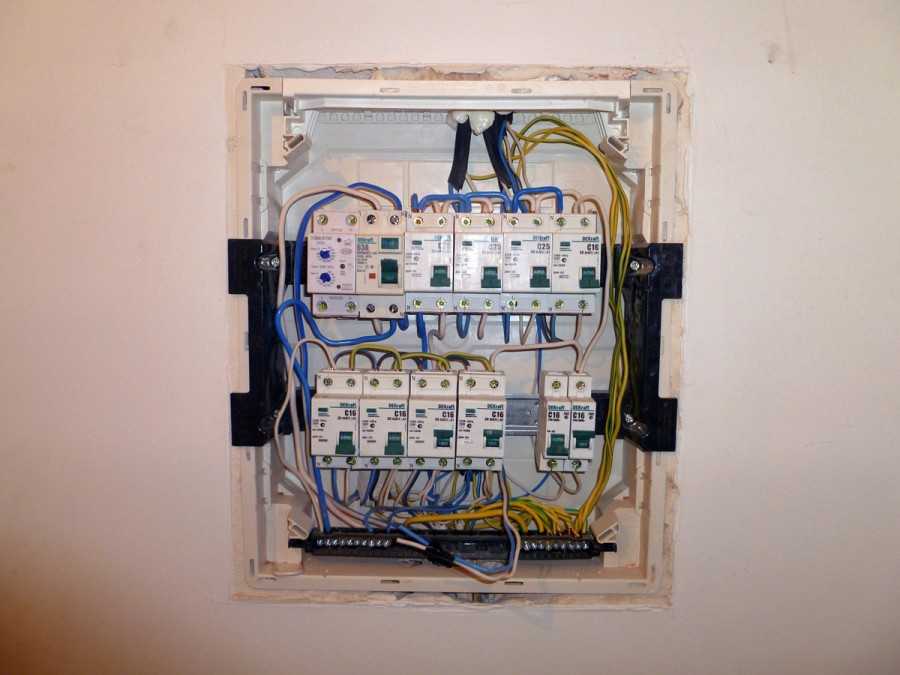

Но в щитках, использующихся для монтажа модульной аппаратуры, фиксация нередко происходит за счет формирования наружных отверстий в крышке под реально установленное число коммутационной техники. Для этого окошки под наружную часть аппаратуры открываются не полностью, часть их закрыта легко удаляемыми шторками.

Если оборудования в щитке меньше, оставшуюся часть окна закрывают специальными заглушками.

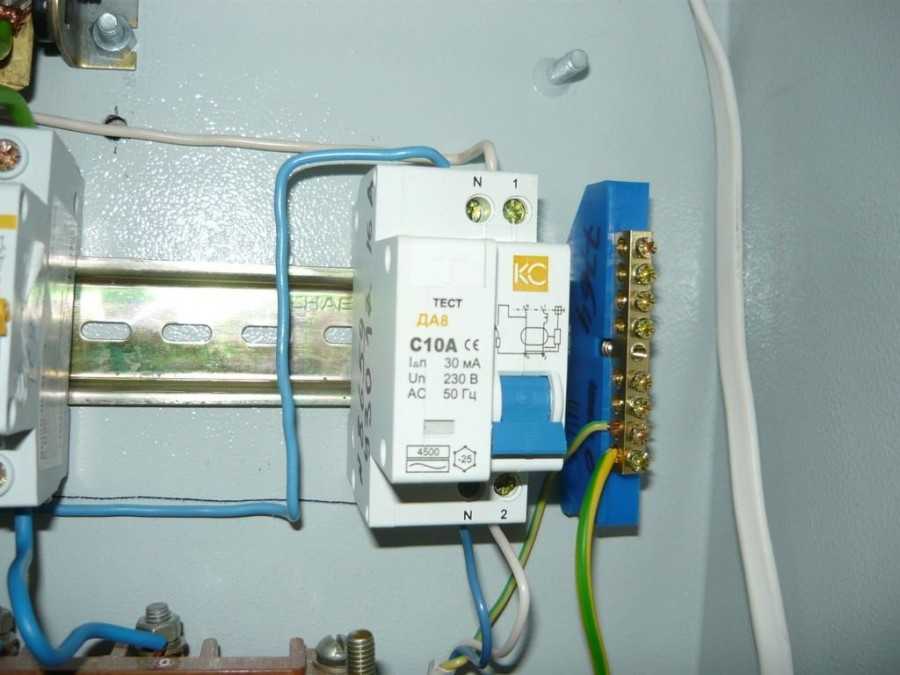

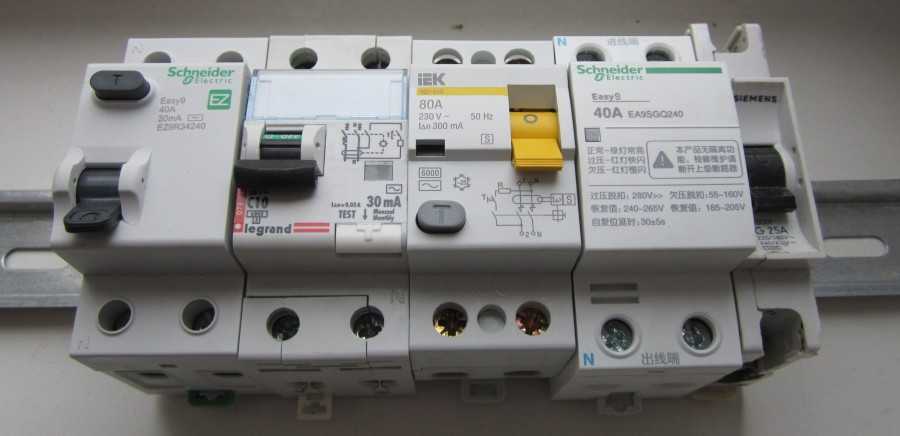

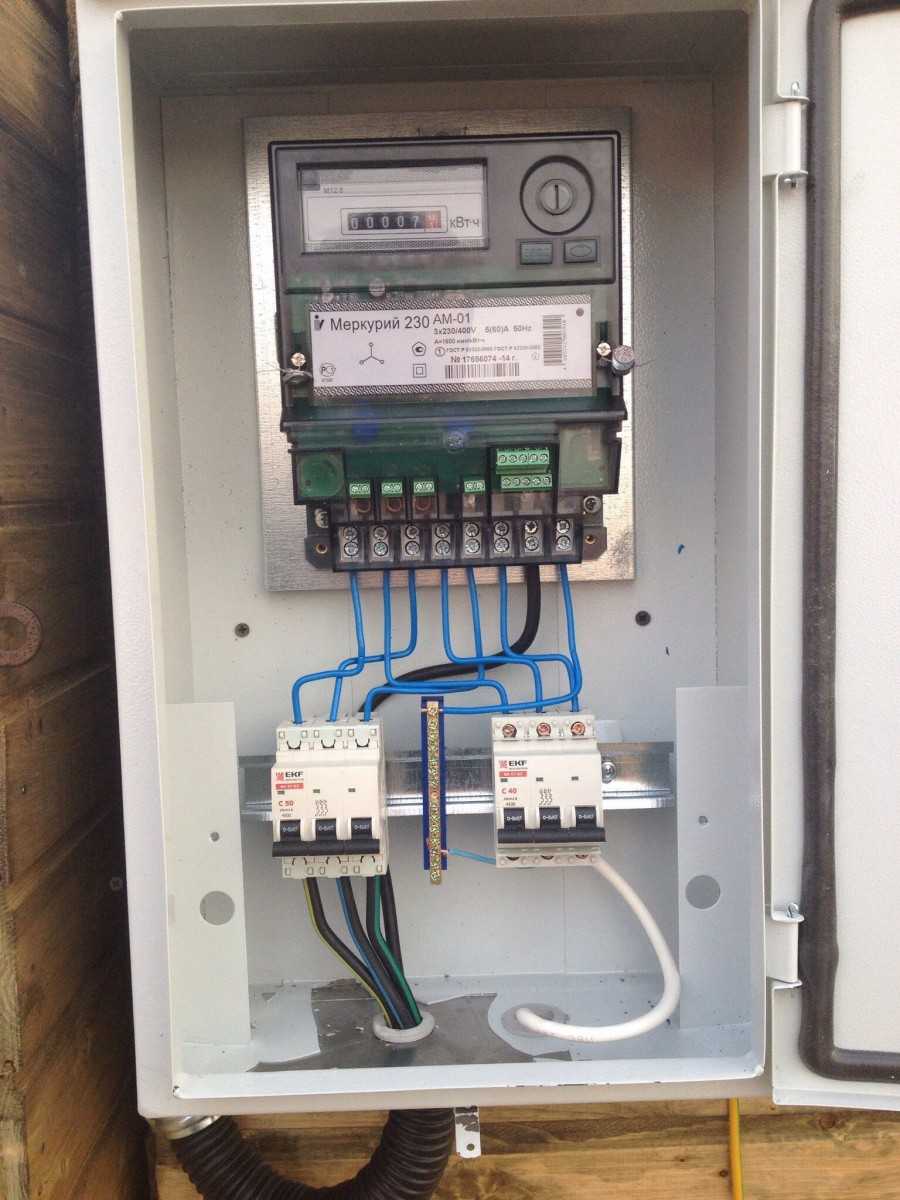

На модульных автоматах, рубильниках, УЗО установлены защелки, которые удерживают их на DIN-рейке. Для установки верхний паз прибора цепляется за один ее край, а нижняя часть его с незначительным усилием прижимается к рейке до щелчка. Чтобы снять элемент, нужно плоской отверткой отвести защелку вниз и вынуть его из паза. В некоторых моделях аппаратуры защелка фиксируется в открытом положении.

Как используется в электрике

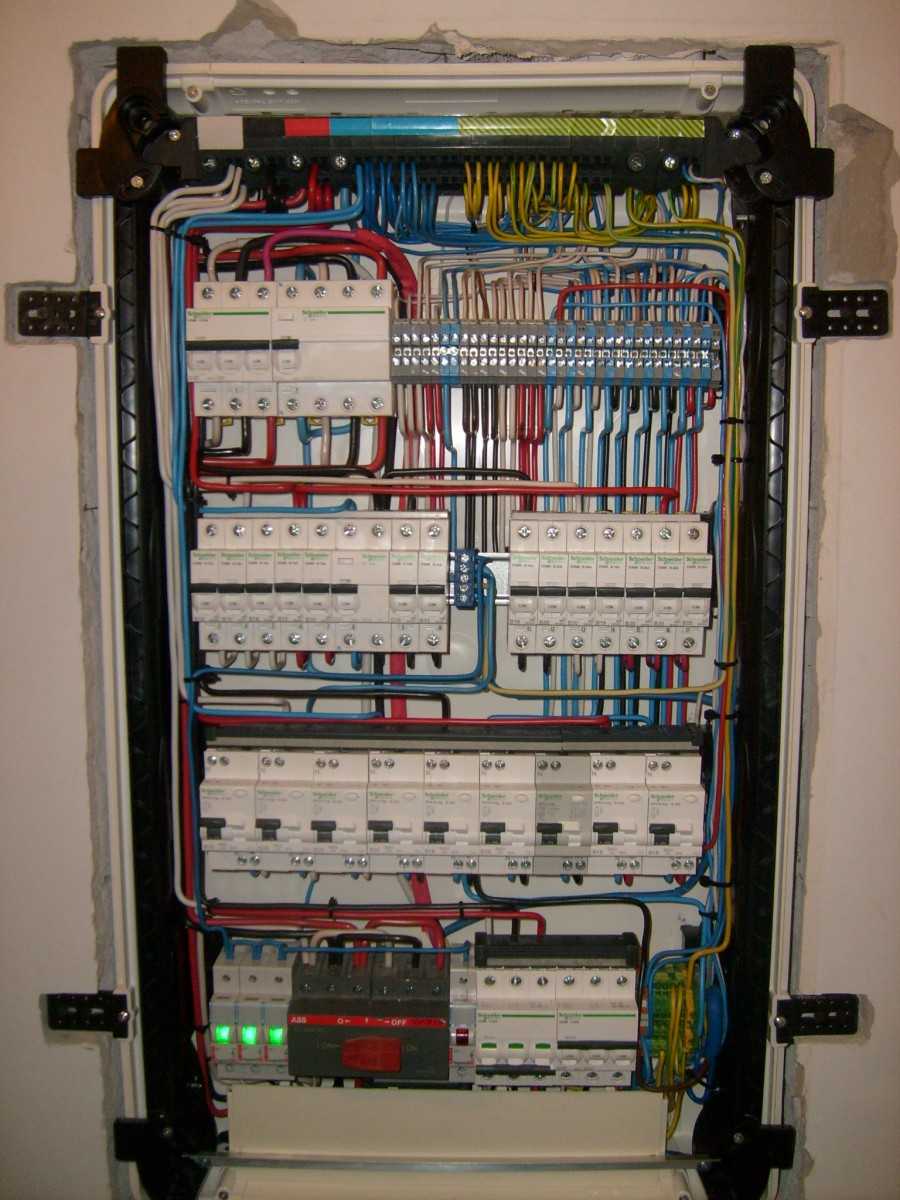

У этой рейки в наши дни высокая популярность, а потому большая часть всех щитов имеет совместимую конструкцию, равно как и другая электрическая аппаратура с уже готовыми креплениями. И, как уже было отмечено, главное преимущество — удобство. Это отражается не только во время установки, но и на этапе обслуживания или замены оборудования.

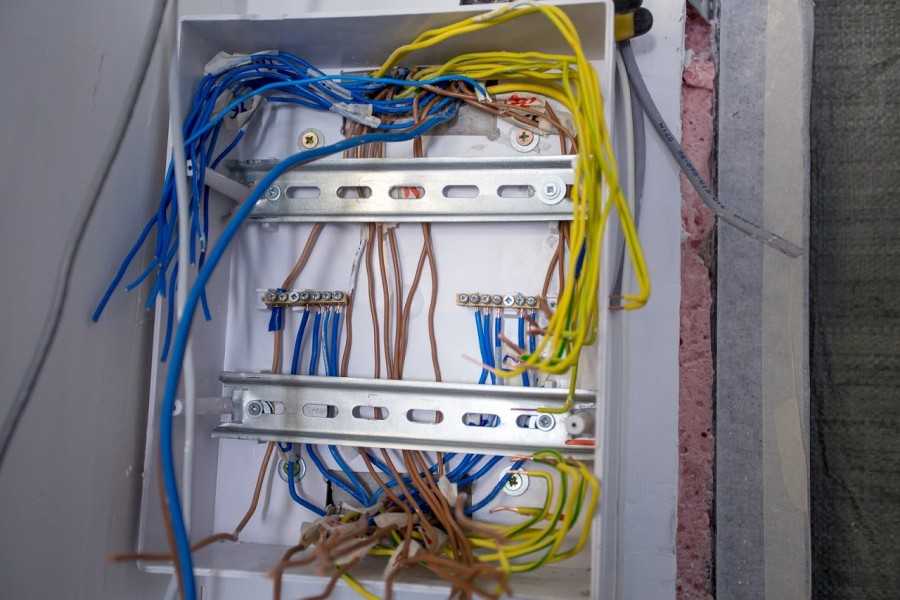

Установка рейки

В первую очередь нужно понять как установить рейку. Монтаж планки осуществляется следующим образом:

1. Определить место. Нужно учитывать не только выгодность нынешнего положения, но и его стратегическую пользу, чтобы в дальнейшем не пришлось пересобирать всю конструкцию.
2. Выделить требуемое расстояние для шурупов, если на конструкции нет заводской перфорации. Если есть дополнительное место, то рекомендуется взять пластину с запасом. Неиспользованную часть можно загнуть, чтобы она помещалась в нужное пространство.
3. Зафиксировать планку и проверить ее надежность.

Теперь, когда основная конструкция готова, на ней можно располагать все необходимые электрические элементы.

Установка автомата

В подтверждение крепления на DIN-рейку рассмотрим то, как закрепить 1 автомат:

1. Проверить целостность установленной планки. По умолчанию самыми прочными считаются цельные, потому что отверстия там делаются лично строителем.
2. Зацепить автомат одним краем за верхнюю или нижнюю часть и нажать на противоположную сторону для фиксации. Обязательно, чтобы был щелчок, так как он информирует о надежном креплении. Помимо этого, перед покупкой рекомендуется проверить зажим.
3. Готово. Монтаж на этом завершен и, благодаря конструкции, автомат может свободно передвигаться влево и вправо, если это будет необходимо.

Как следует из инструкции, крепеж действительно прост и способен сэкономить времени при замене и обслуживании ровно столько же, как и при первоначальной установке.

Какая бывает DIN-рейка

На самом деле сейчас существует несколько серьезных отличий между DIN-рейками, все они касаются непосредственно их характеристик. Сюда можно отнести: форму, размер, материал изготовления и другие конструктивные особенности.

В первую очередь мы решили рассказать с того, какие типы профилей могут встречаться. Как правило, их используют не так много, но в некоторых ситуациях приобретаются счетчики или УЗО иностранного производства, в таком случае привычные «рельсы» выручить не смогут. Итак, типы профилей могут быть:

1. Ω-образная. Такая форма является самой востребованной, она применяется для установки распределительных щитов, автоматов, счетчиков и т.д. Собой DIN-рейки такого типа представляют довольно простую конструкцию, вот так она выглядит.
2. С-образная. Форма отличается тем, что все концы загибаются вовнутрь, так что, на такую DIN-рейку можно установить различные аппаратные зажимы и клеммные колодки.
3. G-образная. Они встречаются очень редко, да и на нашем рынке их практически не найти. Если вам такая нужна, придется серьезно постараться, чтобы ее найти. Предназначается для установки импортного оборудования.

Как используется в электрике

У этой рейки в наши дни высокая популярность, а потому большая часть всех щитов имеет совместимую конструкцию, равно как и другая электрическая аппаратура с уже готовыми креплениями. И, как уже было отмечено, главное преимущество — удобство. Это отражается не только во время установки, но и на этапе обслуживания или замены оборудования.

Установка рейки

В первую очередь нужно понять как установить рейку. Монтаж планки осуществляется следующим образом:

1. Определить место. Нужно учитывать не только выгодность нынешнего положения, но и его стратегическую пользу, чтобы в дальнейшем не пришлось пересобирать всю конструкцию.
2. Выделить требуемое расстояние для шурупов, если на конструкции нет заводской перфорации. Если есть дополнительное место, то рекомендуется взять пластину с запасом. Неиспользованную часть можно загнуть, чтобы она помещалась в нужное пространство.
3. Зафиксировать планку и проверить ее надежность.

Теперь, когда основная конструкция готова, на ней можно располагать все необходимые электрические элементы.

Установка автомата

В подтверждение крепления на DIN-рейку рассмотрим то, как закрепить 1 автомат:

1. Проверить целостность установленной планки. По умолчанию самыми прочными считаются цельные, потому что отверстия там делаются лично строителем.
2. Зацепить автомат одним краем за верхнюю или нижнюю часть и нажать на противоположную сторону для фиксации. Обязательно, чтобы был щелчок, так как он информирует о надежном креплении. Помимо этого, перед покупкой рекомендуется проверить зажим.
3. Готово. Монтаж на этом завершен и, благодаря конструкции, автомат может свободно передвигаться влево и вправо, если это будет необходимо.

Как следует из инструкции, крепеж действительно прост и способен сэкономить времени при замене и обслуживании ровно столько же, как и при первоначальной установке.

Что такое DIN-рейка

В электротехнике, DIN-рейкой, в обиходе, называется специальный металлический профиль различной конфигурации, который применяется при выполнении . К Дин-рейкам предъявляются самые различные требования, поэтому они могут изготавливаться либо из гальванизированной стали, либо из алюминия. Din рейки бывают сплошными, или со специальной перфорацией, то есть предварительно нанесенной насечкой, облегчающей их разделение на какую-то определенную длину. Стандартные дин-рейки выпускаются длиной два метра и шириной 35 миллиметров.

Они повсеместно используются для того, чтобы надежно закрепить разнообразное оборудование модульного типа, включающее в себя выключатели автоматические, различные защитные устройства и многое другое. Дин рейка предназначена для использования в электрических . Это привело к тому, что вся современная аппаратура имеет типовые размеры и компактные корпуса, в которых имеются крепления под дин-рейку.

Виды дин-реек

Что такое din рейка? Это надёжное крепление для модульного электрооборудования. Раньше, для того, чтобы закрепить автоматические выключатели и электросчетчики старого образца, мастерам приходилось проделывать большой объём работы – сверлить отверстия, нарезать на эти отверстия резьбу и так далее. Чтобы закрепить приборы, нужно было применять гайки, винты, шайбы, болты и прочие элементы для крепежа. Это было, мало того, что довольно неудобно, но ещё и небезопасно. К примеру, если выпал какой-то винт внутрь щитка, то могло возникнуть замыкание.

Сегодня, чтобы закрепить модульное электрооборудование нет необходимости пользоваться шайбами, винтами, гайками и прочим. Вместо этого используется крепление на din-рейку, которая представляет собой планку из металла. Рейки могут быть изготовлены из различного металла – стали, алюминия. Выглядят они, как сложный профиль из металла. Такой крепёжный элемент может быть перфорированным или же сплошным. Чтобы было легче разделять такие рейки, на некоторые из них наносятся насечки. Проще говоря, своим внешним видом эти крепежи очень напоминают железнодорожные рельсы, поэтому их нередко называют дин-рельсами.

Подразделяется на виды din рейка по размерам, форме, прочности, силе тока, весу.

Типы din-реек:

• Рейка Ω-типа. Её высота 7,5 миллиметров. Ширина – 35 миллиметров. В профиль рейки данного вида напоминают букву Ω, отсюда и название. Этот вид din-рейки самый распространённый. Используется такой крепёж для напольных и навесных щитков.
• Дин-рейка типа «С». Она отличается тем, что её края, если смотреть на неё в профиль, выгнуты внутрь, а не наружу, как у предыдущего типа.
• Din-рейка типа «G» аналогична предыдущей по своей форме. Производят крепление автомата на дин-рейку, который требует крепёжного элемента с подобными параметрами.

Виды ДИН реек

Кроме того, такие рейки могут друг от друга отличаться по цвету и длине. По стандарту длина рейки составляет два метра. Но в продаже, чаще всего, можно встретить рейки длиной в 200 миллиметров. Магазины продают их именно в таком виде, потому что для покупателей это удобно.

Самое главное – правильно подобрать рейку, которая подойдёт именно в вашем конкретном случае.

Как выбрать?

Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа “С” ширина и высота установлены в пределах 15 на 32, для вида “G” – 15 (верх), 9 (низ) на 32, а “Омега” имеет три вариации: 15*35, 7,5*35 и 5*15.

Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.

Какими бывают?

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы “G”, где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой “омега”: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные “ушки”. Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

По наличию отверстий для креплений

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

• по материалу изготовления:
• из алюминия;
• из нержавеющей стали (встречаются чаще).

Модули

В случаях, когда вся конструкция успешно установлена и ничего из требуемого минимума не нужно, можно ее усовершенствовать дополнительными модулями. Они необязательны, однако будут весьма полезны тем, кто хочет потратить немного своего времени. Итак, в качестве таковых можно выделить:

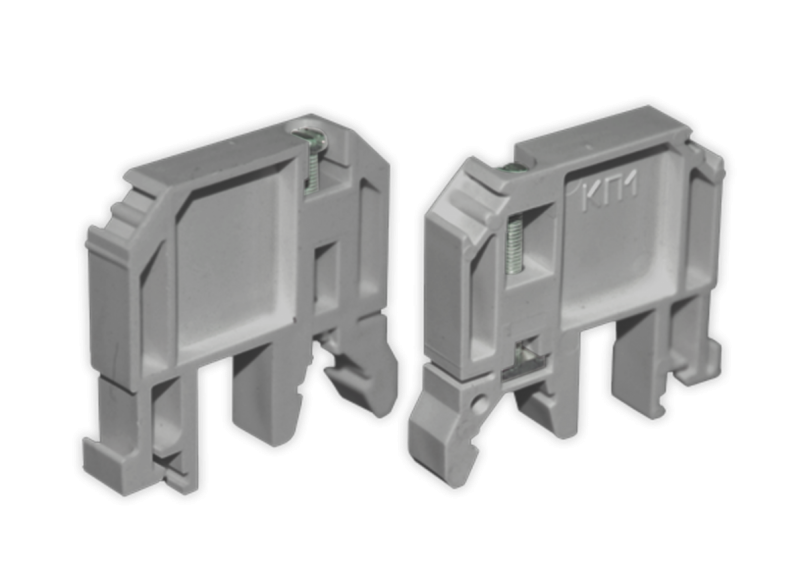

Ограничитель. Необходим в тех случаях, когда движение автоматов не нужно и станет больше проблемой, чем полезной функцией. Возможна установка до тех пор, пока есть свободное место.

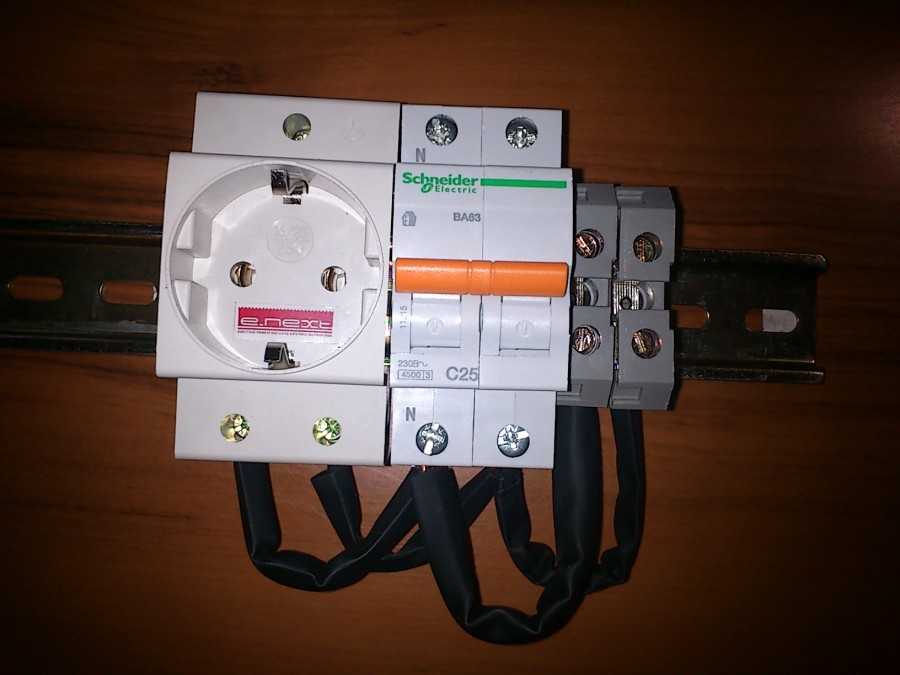

Розеточная группа. Потребуется только профессиональным строителям или тем, кто видит в этом смысл. Далеко не обязательное улучшение, однако достаточно полезно, если знать зачем использовать.

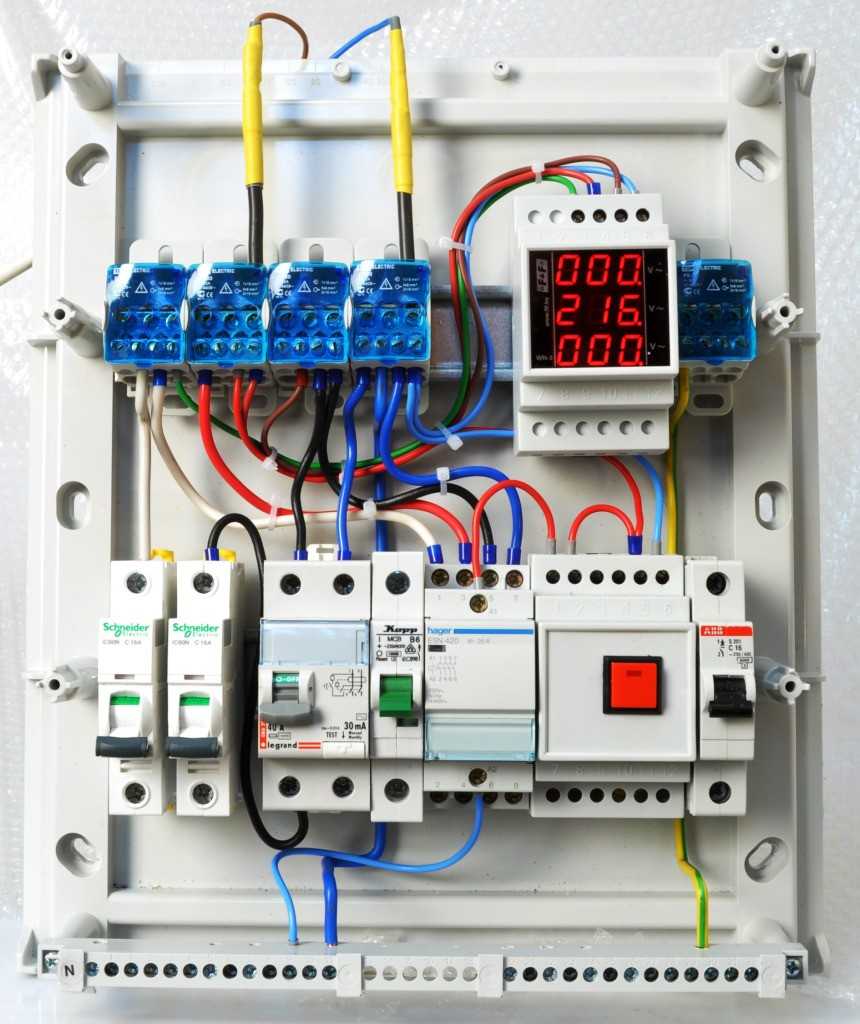

Вольтамперметр. Позволит в реальном времени мониторить потребляемую мощность. Полезно в случаях, когда нужно вести учет.
Распределительные блоки. Нужны для распределения питания

Особую важность обретают в трехфазном щите.

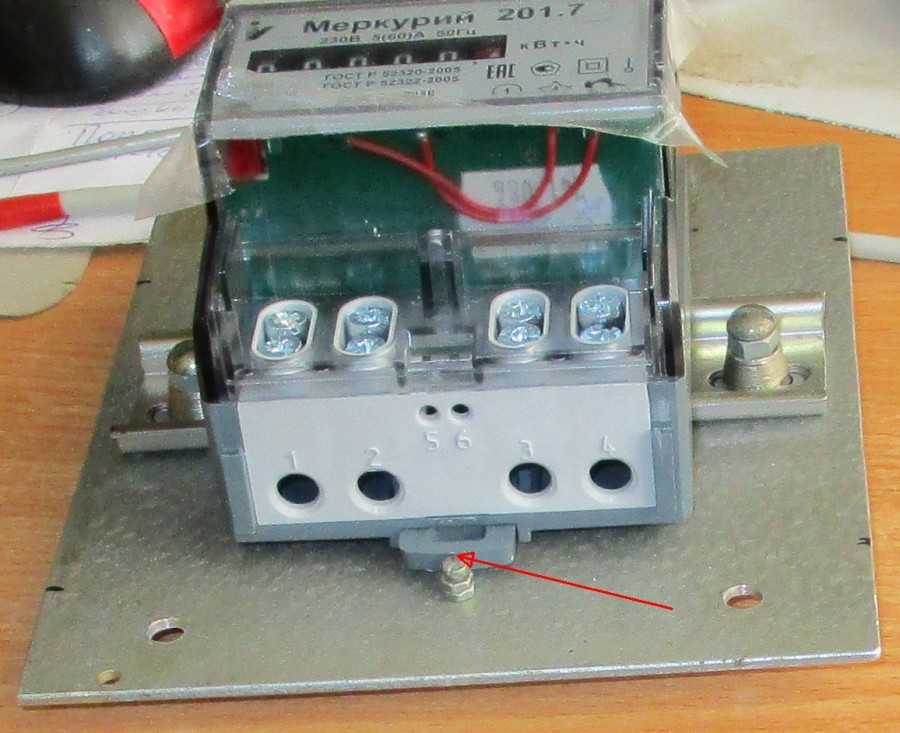

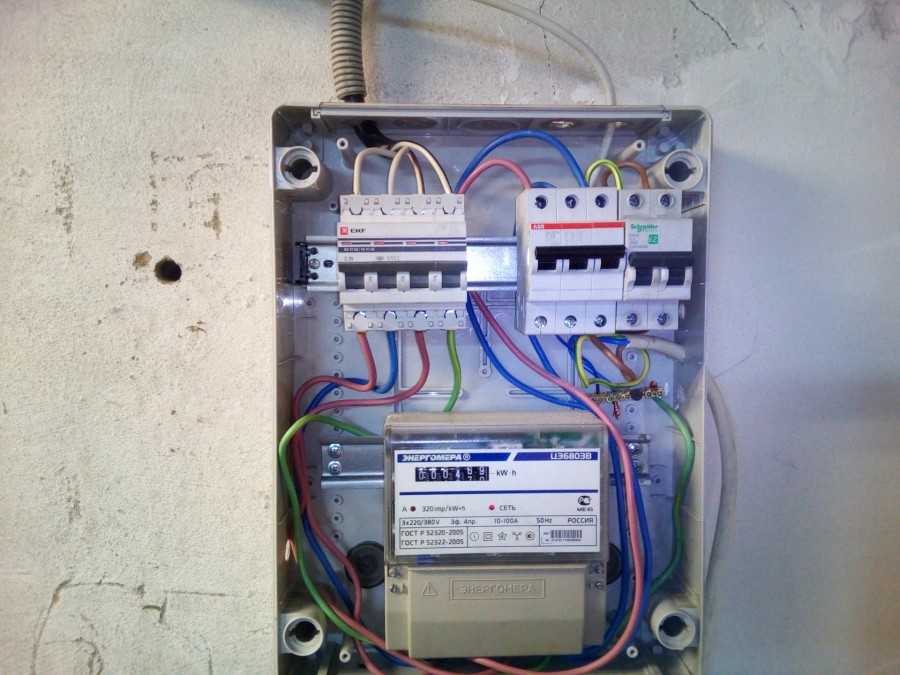

Счетчик. Благодаря ему можно отслеживать суммарное потребление щита

Единственной проблемой могут стать размеры, так как даже компактные зачастую большие.

Однако всегда нужно помнить, что отличительной чертой модулей выступает их универсальность. А потому если есть вероятность того, что установленное новшество не сможет в дальнейшем быть оперативно демонтировано, то рекомендуется воздержаться от его использования.

Знание о рейках не сложно доступное и неспецифическое — оно доступно каждому. Однако столь простая информация о типах и способах крепления позволит сэкономить время и деньги на ремонте или строительстве собственного дома.

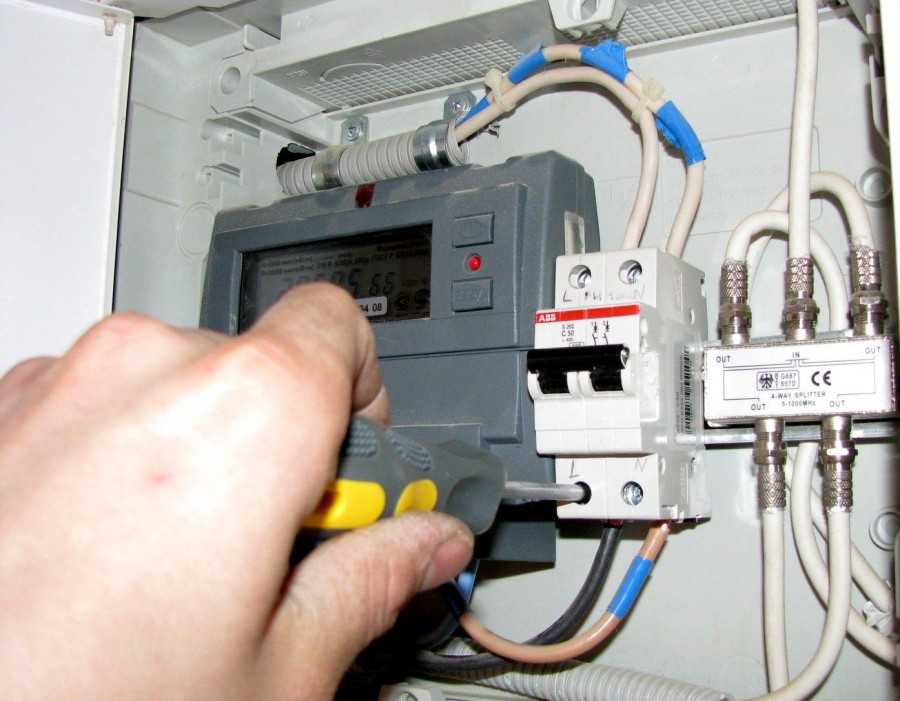

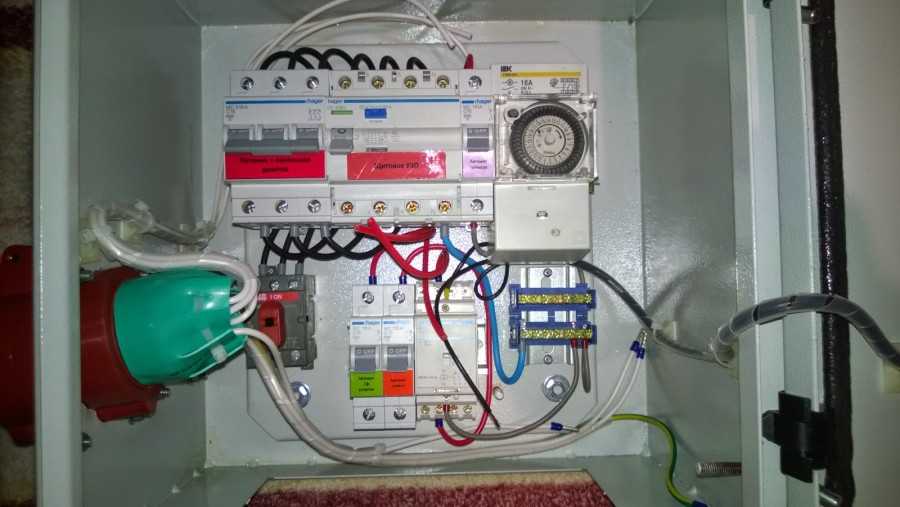

Как разместить приборы?

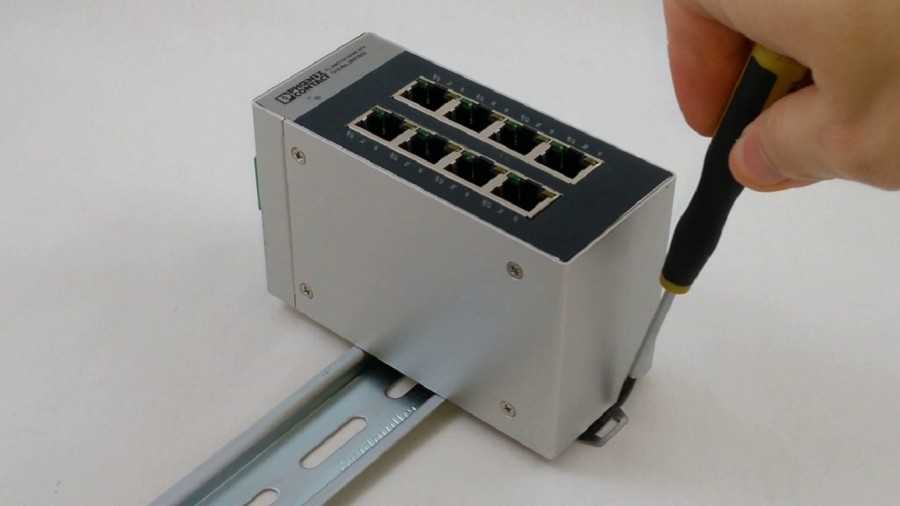

Автоматические выключатели, счетчик или шины на din рейку размещаются при помощи зажимов, предусмотренных на корпусе самого оборудования. Чаще всего таких фиксаторов два или четыре: один, два неподвижных сверху и один, два неподвижных снизу.

Сам процесс монтажа следующий:

• Повесить прибор на верхний крепеж.
• Разместить модуль для din рейки в необходимом месте, двигая по всей длине.
• Оттянуть плоской отверткой нижний фиксатор и зацепить за край планки.
• Возвратить зажим на место нажатием (или это произойдет автоматически, если механизм оснащен пружиной).

При необходимости усилить защиту и исключить соскальзывание можно при помощи некоторых методов:

• приобрести и установить специальные фиксаторы;
• немного разогнуть концы планки пассатижами.

Тоже касается и самой металлической рельсы, ведь с ее помощью можно в разы облегчить процесс сбора электрощитка, грамотно организовать размещение всех модулей и оборудования и значительно повысить безопасность любых будущих электротехнических работ.

Нагрузочные характеристики дин реек

Как видим на фото выше, DIN рейка профильное изделие и априори рассчитано на высокие весовые нагрузки по сравнению с простой пластиной. Однако есть нагрузочные характеристики дин реек, которые нужно знать.

• Алюминиевые рейки толщиной 1 мм, рассчитаны на установку отдельных модульных устройств, типа автоматы защиты, узо, блоки питания. Перед применением режется на короткие отрезки.
• Алюминиевые рейки толщиной 1,1 мм, рассчитаны на установку одиночного модульного оборудования рядами.
• Алюминиевые рейки толщиной 1,4 мм, рассчитаны на установку модульного оборудования любого веса.

Стальные рейки толщиной 1,0 мм, нагрузочный аналог алюминиевой рейки 1,5 мм выдерживают максимальные нагрузки и не имеют ограничений по монтажу.

Замечу, что производители электрических щитов, могут комплектовать щиты рейками с другими профилями. Смотрим фото:

Особенности применения

ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями». В соответствии с этим определением область ее применения распространяется на следующие случаи:

• необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;
• потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
• при желании вмонтировать в шкаф специальную соединительную фурнитуру.

Решающий фактор, определяющий вместимость такой рейки – ширина модуля автомата или подобного ему защитного оборудования, устанавливаемого на ее основании.

При оценке ширины автоматов исходят из конкретного числа используемых в щитке защитных приборов, которые могут иметь однополюсное или многополюсное исполнение. Второй вариант касается трехфазных сетей. В общем случае ее применение ограничено именно этим набором функций, но в отдельных ситуациях возможны и другие направления использования дин рейки.

Типы реек

Являясь универсальным приспособлением, din рельсы существенно упростили электромонтажные работы. Однако на практике могут использоваться разновидности, которые различаются по многим параметрам, прежде всего, по форме. Существуют такие типы din реек:

Ω-образная. Это наиболее часто используемая электриками модификация, у которой края при рассмотрении в профиль имеют выгнутость наружу. Ее используют при монтаже распределительного щита, автоматики, счетчиков. Конструкция достаточно простая, а по соответствию ГОСТу имеется маркировка ТН.

Причем предполагается наличие таких вариантов — ТН 15, ТН 35, ТН 75. Для домашних электроцепей применяется тип ТН 35 – высота 7,5 мм при ширине 35 мм. Задействуется при монтаже в напольных и подвесных щитках.

Тип «С». Края электромонтажного приспособления выгнуты внутрь. Поэтому на такую планку удобно крепить аппаратные зажимы и колодки клемм. Имеет маркировку с20, С30, С40, С50.

Тип «G» имеет внутреннюю вогнутость краев, однако высота торцов будет разной. Редко встречается в продаже, планка ориентирована на импортное оборудование, которое отличается таким же типом крепежа.

Как выбрать?

Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:

Немаловажно учитывать и размеры приобретаемой рельсы. Для типа «С» ширина и высота установлены в пределах 15 на 32, для вида «G» — 15 (верх), 9 (низ) на 32, а «Омега» имеет три вариации: 15*35, 7,5*35 и 5*15

Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.

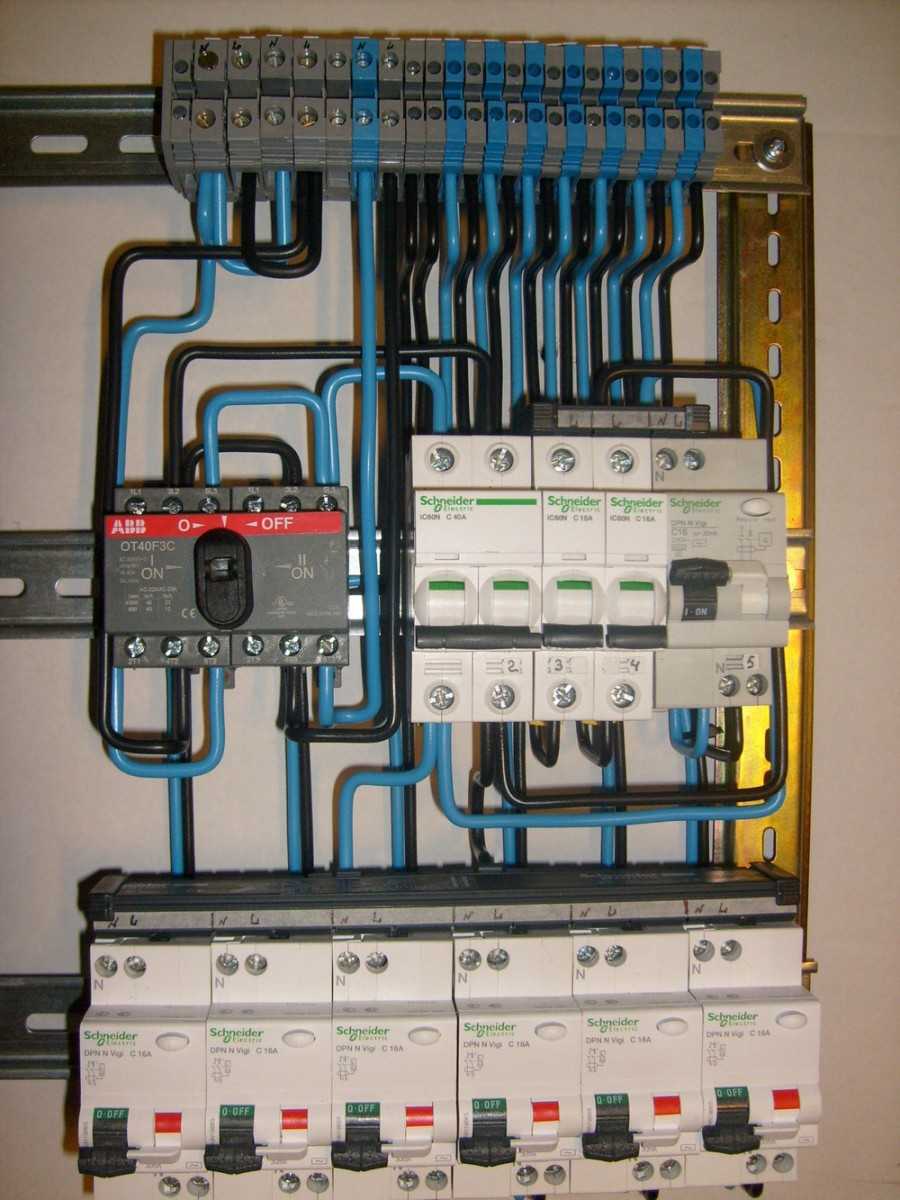

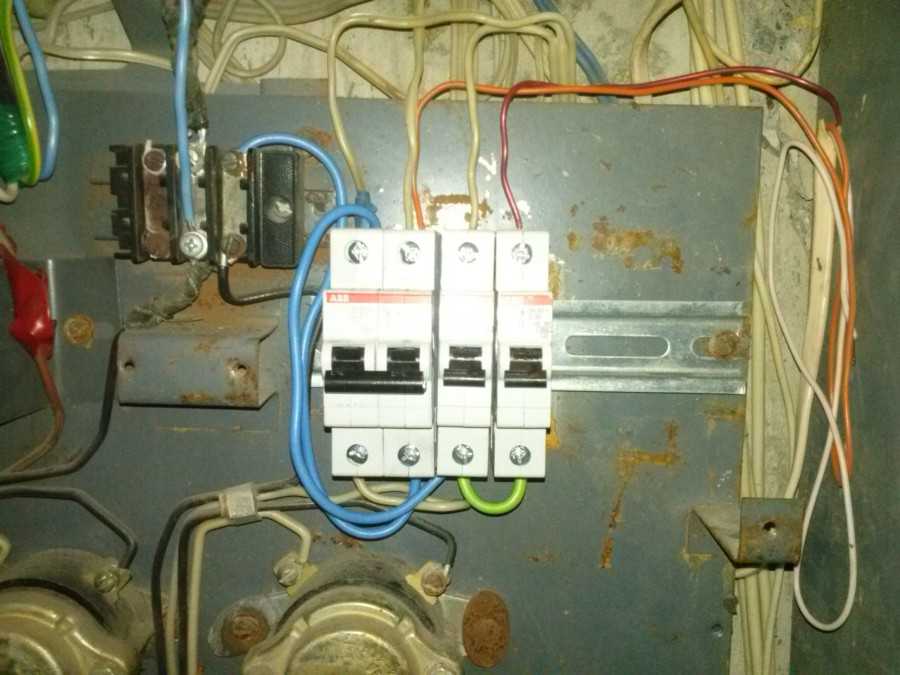

Фото din рейки

Быстрый монтаж электрооборудования — только на дин-рейки!

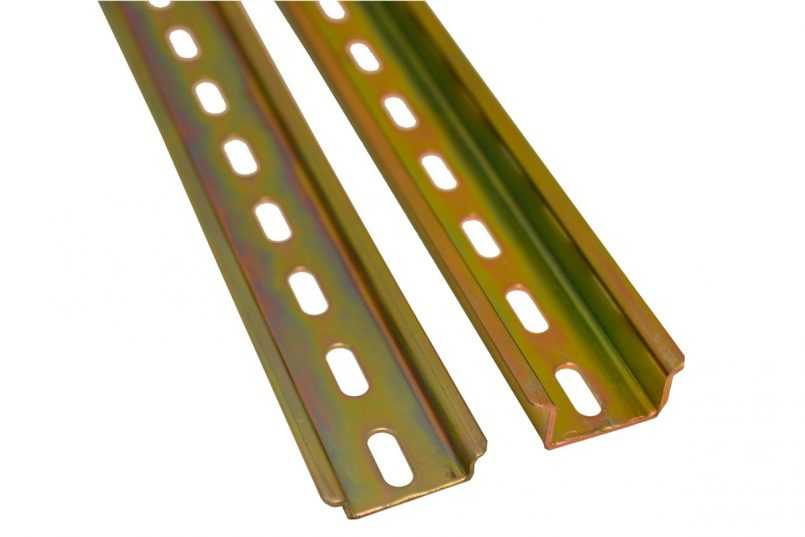

Мы предлагаем перфорированные рейки:

• 75 мм;
• 300 мм;
• 500 мм;
• 1000 мм;
• 2000 мм.

Это монтажные рейки из стали профиля «Омега» шириной 35 мм. Первоначально модель разработана в Германии и получила наименование DIN-рейки (DIN — Deutsches Institut fur Normund — Немецкий институт по стандартизации). С 2004 года по ГОСТ Р МЭК 60715-2003 является стандартным монтажным профилем в России.

Использование

Монтажные крепежные дин рейки предназначены для установки модульного электрооборудования.

Используются для крепежа:

• автоматических выключателей;
• дифференциальных автоматов;
• электросчётчиков,
• реле, контакторов и пускателей;
• кросс-модулей и клемм;
• электророзеток;
• коммутационной аппаратуры.

С помощью изделий данного типа выполняется монтаж оборудования в электрощиты, шкафы и установочные боксы. Использование дин-реек, компактные размеры электрооборудования и изделий позволяют размещать в типовых корпусах большее число аппаратуры. Это обеспечивает экономию монтажных площадей, а удобство установки экономит время.

Классификация

Динрейки различаются по:

• материалу изготовления (стальные, алюминиевые);
• длине (от 75 до 2000 мм);
• наличию перфорации (сплошные, перфорированные);
• толщине профиля (от 0,8 до 1,5 мм);
• форме профиля (омега, Г-рейки, С-рейки).

Представленный ассортимент

В магазине 220pro можно купить стальные оцинкованные дин-рейки производства России и Италии. Ширина профиля 35 мм, высота 7,5 мм, тип «Омега».

В зависимости от толщины и длины изделия делятся на несколько групп по нагрузке.

Для малых нагрузок

Стальная оцинкованная — толщиной 0,8 мм, алюминиевая — 1 мм, длина 75-100 мм. Предназначение — для крепежа отдельных элементов (автоматы, УЗО, блоки питания).

Для средних нагрузок

Стальная — 0,8 мм, алюминиевая — 1,1 мм, длина 300-1000 мм. Используется для монтажа автоматов, УЗО, блоков питания, кросс-модулей, реле и коммутационной модульной аппаратуры.

Для увеличенных нагрузок

Стальная — 0,8 мм, алюминиевая — 1,4 мм, длина 500-1000 мм. Для крепежа любого типа изделий: автоматы, дифавтоматы, УЗО, преобразователи частоты, контакторы и пускатели, блоки питания, кросс-модули, реле, силовые автоматы.

Для максимальных нагрузок

Стальная — 1,0 мм, алюминиевая — 1,5 мм, длина 1000-2000 мм. Применяется для установки тяжелого оборудования: преобразователей частоты, контакторов, аппаратуры плавного пуска, силовых автоматов. Лучший вариант для профессионального монтажа, с минимальным количеством обрезков.

Разные типы и дополнительные аксессуары

Кроме стандартной ширины в 35мм выпускаются рейки меньшего размера на 15 мм с высотой в 5 мм. Их используют для установки клемм и других лёгких электромонтажных изделий.

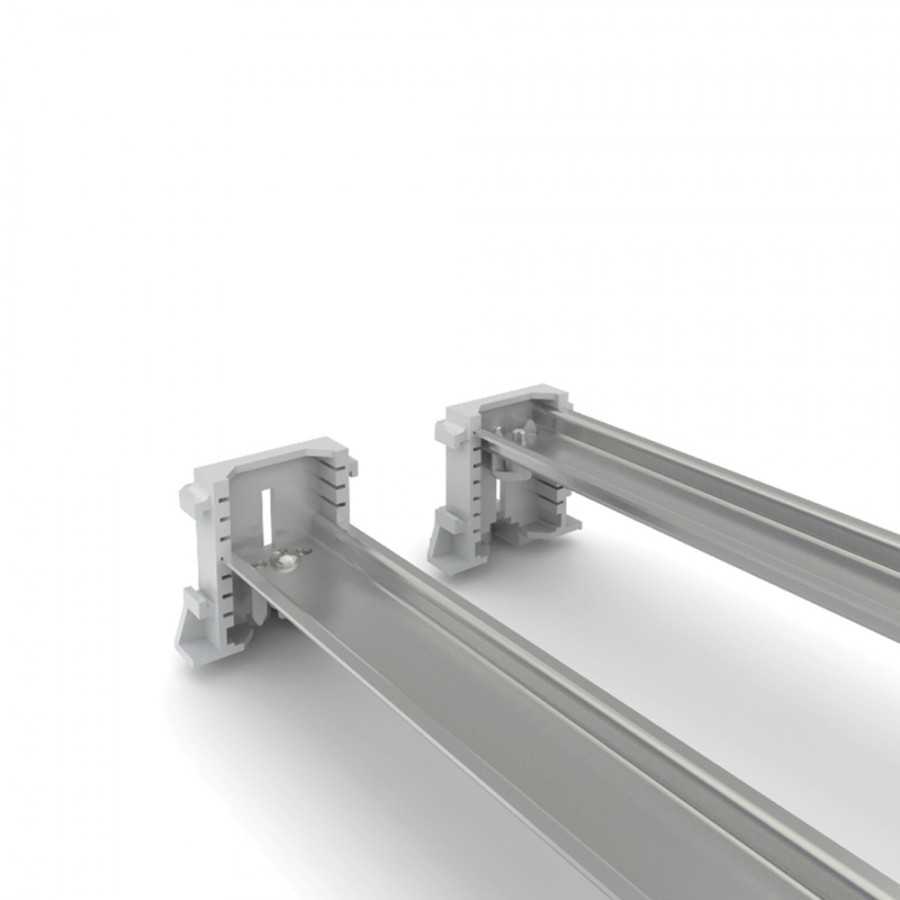

В качестве дополнительного аксессуара применяется держатель динрейки (кронштейн). Установка держателя позволяет «посадить» рейку под углом, поворачивая нижнюю сторону «лицом» к мастеру, ведущему работы. При закреплении клеммников или кросс-модулей на такую наклонную дин-рейку, специалист-электромонтажник получает удобный доступ к группам контактов. Это облегчает подключение кабелей, особенно при разводке одного питающего на группу потребителей.

Преимущества использования дин-реек:

• стандартные размеры (подходит для любых типов оборудования и электроизделий);
• безопасный монтаж электропроводки открытого типа;
• подходит для электрощитов, боксов;
• высокая скорость монтажа отдельных модулей на рейку (3-5 секунд);
• быстрая установка и демонтаж аппаратуры;
• перфорация для удобства крепления на винты;
• насечки по длине рейки для нарезки в размер;
• монтаж большого числа оборудования на небольшой площади, без потери качества соединений;
• доступные цены;
• соответствие требованиям ГОСТ и IEC.

Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.

Виды реек

DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.

По типу профиля

По форме профиля рейки разделяются на следующие типы:

1. Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.

Дин-рейка типа Омега с указанием основных размеров во всех видах исполнения

1. С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.

Рейка в форме литеры С отличается симметричностью формы по отношению к вертикальной оси

1. Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.

Рейка G-образной формы в нашей стране не имеет широкого распространения Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.

По перфорации

По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.

Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.

По способу изготовления

По способу производства изделия разделяются на:

• штампованные;
• литые.

Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.

По материалу изготовления

В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:

• стальные, усиленные защитным гальваническим покрытием;
• алюминиевые, отличающиеся легкостью.

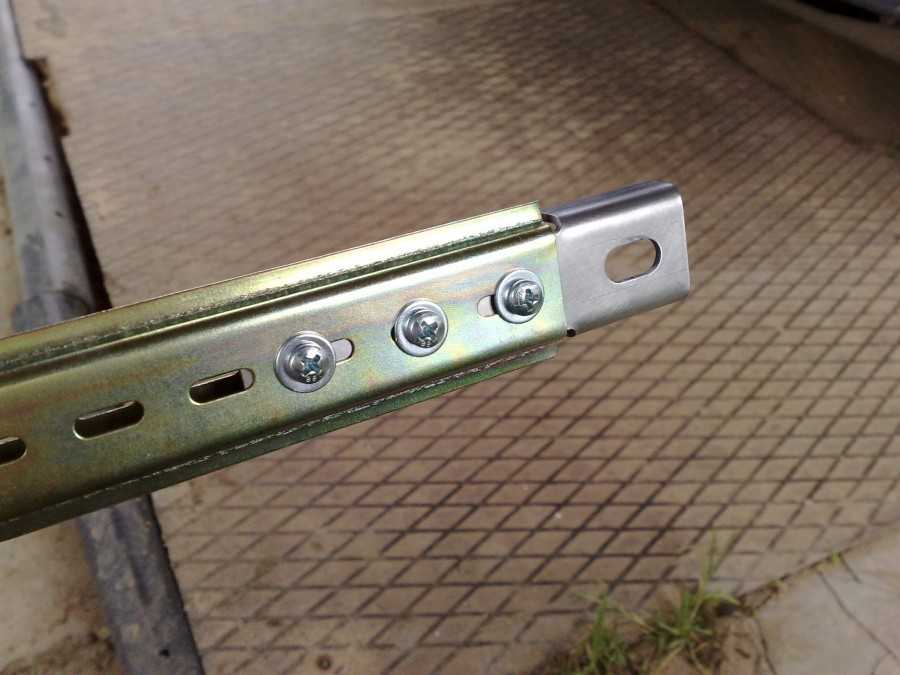

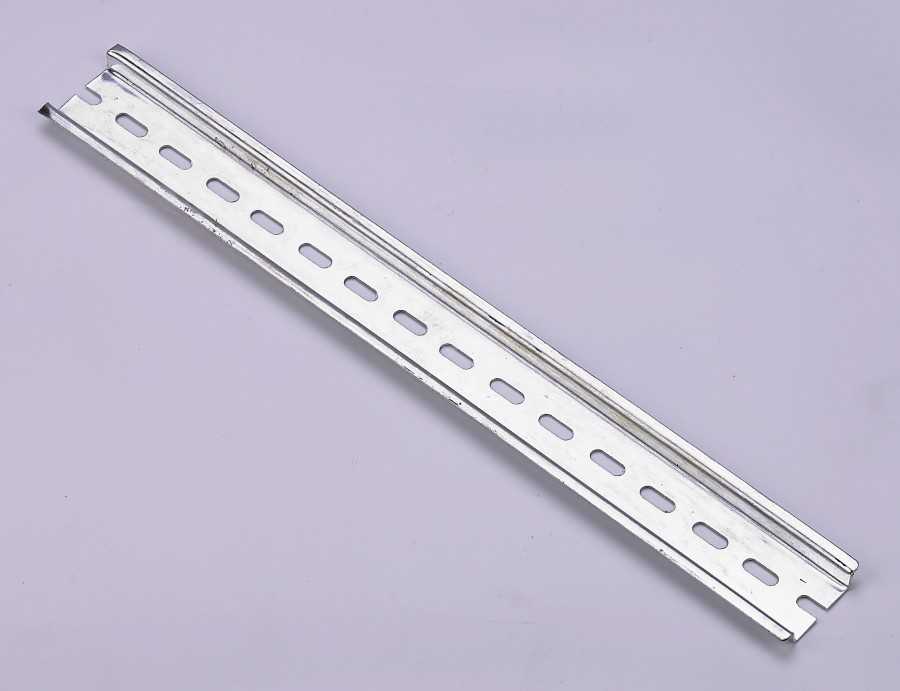

Алюминиевая рейка DIN усиленной конструкции с перфорационными отверстиями для крепления в щитке

По прочим параметрам

DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.

Преимущества применения

Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.

Выполнение профилактических работ в электрощитках с установленными DIN-рейками отличается простотой и легкостью. Чтобы выполнить замену УЗО либо иного прибора необходимо просто отключить соединения проводков и демонтировать прибор, освободив защелку. Монтаж нового устройства осуществляется в обратном порядке.

Особенности выбора

При подборе необходимого приспособления учитывают такие нюансы:

• Что такое импульсное реле: принцип работы, виды, описание устройств и схемы подключения. 155 фото реле импульсного типа и видео инструкция по монтажу

• Фотореле для уличного освещения — критерии выбора, советы по подключению и размещению устройства (135 фото)

• Устройство импульсной защиты: классификация, схема подключения ограничителя и советы по выбору устройства (155 фото)

• Особой популярностью пользуются рейки в 1 мм из стали при длине 1 м. Это универсальный вариант, который дешевле алюминиевого аналога.
• Пластины режутся под размер щитов. Выбор производится по размерным характеристикам ящика, куда будет производиться монтаж. Для новых креплений размер планки должен предусматривать запас.
• Когда ставятся модули для din рейки, обычно берется пластина ан 10-15 мм плюс запас.
• Если покупается собранные щиты, то в них уже установленные рейки нужного размера.

Крепление рейки производится по краям. Следует избегать провисания, размеры должны четко соответствовать месту установки. При необходимости целесообразно применять специальные держатели.

Подключение

Для подключения требуется определить питающие зажимы, к которым подсоединяются электропровода (их сечение не должно быть меньше указанного на корпусе).

Подсоединение и размещениеможет выполняться в любой последовательности. Подключение может быть выполнено как после установки оборудования, так и до его монтажа. При последнем варианте подключения следует убедиться в достаточной длине проводов. Провод заземления, как правило, подсоединяют к корпусу щита, но некоторые электрические схемы предусматривают отдельные зажимы.

Изобретение Немецкого института стандартизации, монтажные DIN-рейки позволяют унифицировать и упростить монтаж в электрораспределительных шкафах и шкафах автоматизации.

Размеры DIN-рейки для монтажа

Существуют DIN-рейки нескольких типоразмеров. Широчайшее распространение в электротехнике получили дин-рейки Ω-типа шириной 35 мм и глубиной 7,5 (рис.1) и 15 мм (рис.2).

рис. 1

рис. 2

рис. 3

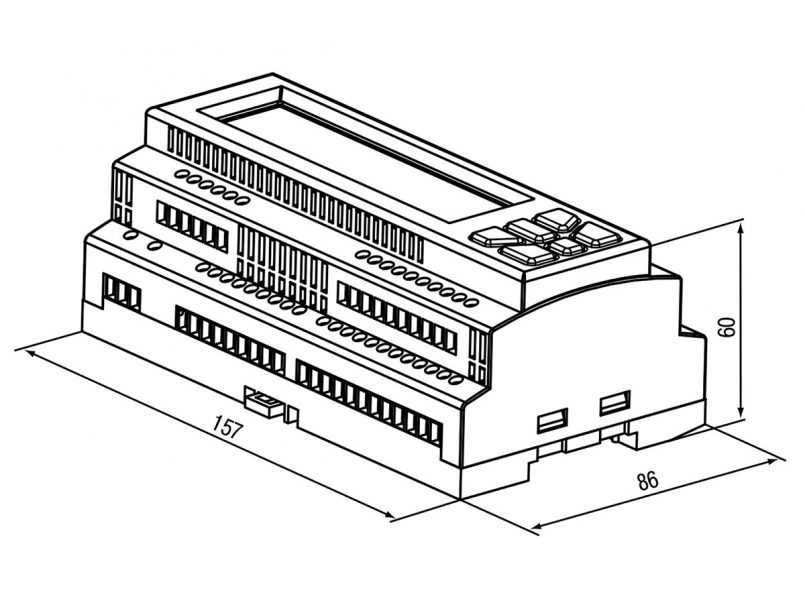

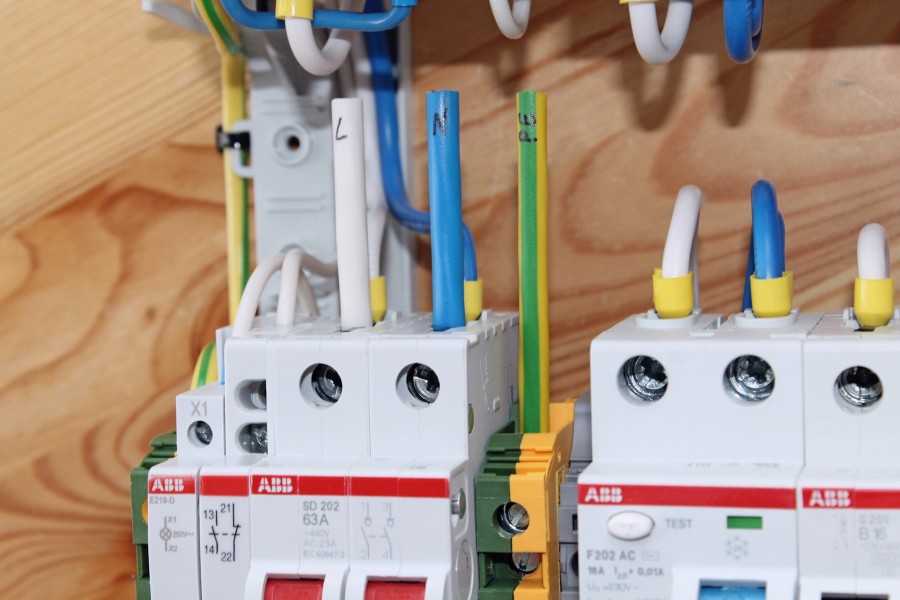

Именно на них простым защёлкиванием крепятся стандартные модульные устройства (рис.3). Для демонтажа модульного устройства с DIN-рейки надо плоской отвёрткой отжать фиксатор. Кроме самых распространённых 35-мм дин-реек, есть также DIN-рейки других размеров: дин-рейки Ω-типа шириной 15 мм (рис.4), дин-рейки G- (рис.5) и С-типов шириной 32 мм.

рис. 4

рис. 5

рис. 6

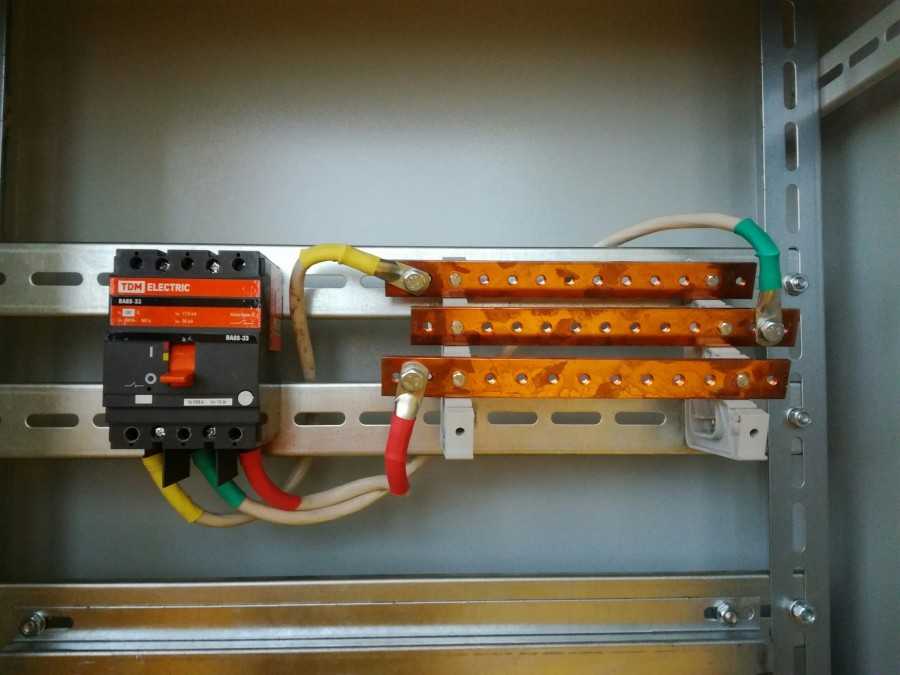

Дин-рейки бывают с перфорацией, позволяющей закрепить дин-рейку, используя только отвёртку и саморезы, и без перфорации (рис.6). Шаг перфорации может составлять 10-15 мм.

Соответствие дин-рейки ГОСТ параметрам

DIN-рейка оказалась настолько удачным изобретением, что как стандартное средство монтажа дин-рейка была принята как в Европе (EN), так и во всём мире (IEC), включая Россию (ГОСТ Р МЭК 60715-2003). ГОСТ описывает стандартные размеры дин-реек Ω-, G- и С-типа. Размеры дин-реек, описанные ГОСТом, это максимальное пространство, которое занимает опорная конструкция рейки и средства крепления (рис. 7), края рёбер и допуски технологические (рис.8). Именно эти параметры являются стандартизированными, таким образом, толщина дин-рейки не является стандартизированным параметром, но обычно составляет от 1 до 1,5 мм.

рис. 7

рис. 8

Длина DIN-реек также может быть разной. Обычно, она составляет до 2 м, иногда производители наносят насечку для того, чтобы было удобно резать дин-рейку в соответствии с размерами электрощита.

В качестве материала используются алюминий, гальванизированная или оцинкованная сталь, реже медь и ПВХ. При выборе типоразмера и материала дин-рейки необходимо учитывать вес аппаратуры, планируемой к размещению на ней. Если для размещения компактных клемм подойдёт перфорированная дин-рейка Ω-типа шириной 15 мм из алюминия, то для монтажа контакторов на большие токи, силовых автоматов, источников питания, УПП и преобразователей частоты, могут понадобиться стальные дин-рейки , толщина которых составляет 1,5 мм. В ГОСТе приводится методология вычисления допустимых нагрузок для всех типоисполнений дин-реек.

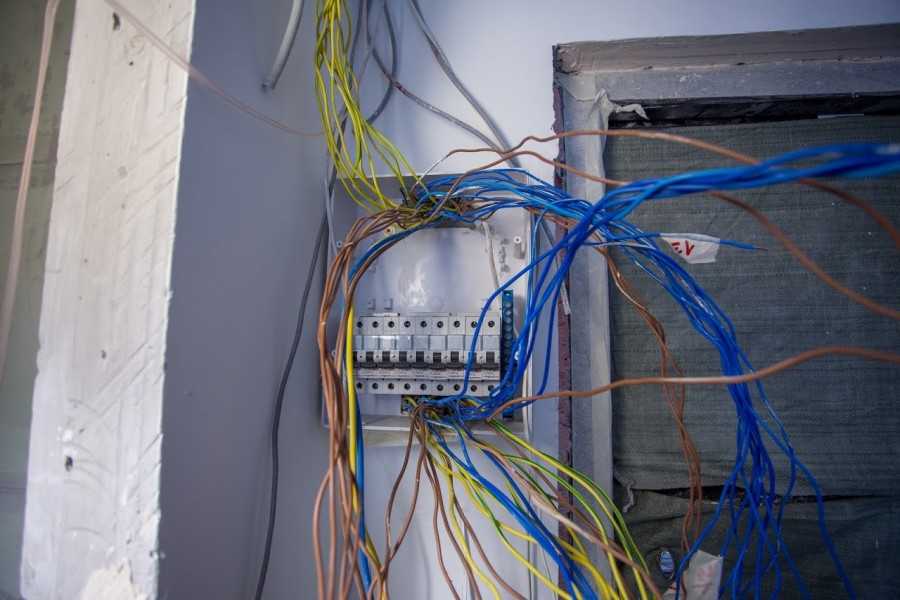

Безопасность электрического щитка или распределительной коробки кроется в строгой систематизации всех объектов, приборов учета и комплектующих цепи. Для того, чтобы организовать имеющееся пространство и удобно разместить десятки устройств используются специальные din-рейки.

Рейки подбираются с учетом размеров, видов и веса размещаемых элементов, габаритов щитка и других параметров, которые необходимо знать при выборе и монтаже din своими руками.

Добавить комментарий Отменить ответ

Какие могут быть размеры DIN-рельсы

Все DIN-рейки получили стандартные размеры, по-другому они никогда не выпускаются. Размеры определяются согласно следующему государственному стандарту ГОСТ Р МЭК 60715-2003, ширина в этом случае может быть:

Стоит заметить, что дин-рейка омега может иметь три размера, ведь именно оно является универсальной и используется повсеместно. Узнайте о том, как снять показания с двухтарифного счетчика.

Минимальная длина DIN-рельсы составляет 7.5 см, на нее можно установить один автоматический выключатель. Максимальная 2 метра, такой длина хватить чтобы установить 4 щитка.

Существуют еще небольшие различия в способе изготовления, планки могут быть:

• С отверстиями.
• Сплошные.

Первые дают возможность упростить процесс установки, достаточно прикрутить рейку в готовые отверстия. Расстояние между отверстиями ровняется 10-20 мм, его можно назвать оптимальным.

Литые (сплошные) считаются более надежными, даже при сильных нагрузках они не сгибаются. На такие DIN-рейки можно установить даже несколько автоматов. Вот таким образом можно крепить все приборы во время электрического монтажа.

No tags for this post.
