Применение, технические характеристики и монтаж провода ркгм

Свойства

РКГМ — провод, отличающийся уникальными свойствами. Основные:

1. Повышенная прочность. Резина оплетки изготовлена на силиконовой основе, что исключает повреждения изделия даже при сильном изгибе. Кроме того, изделие выдерживает большие нагрузки и показывает высокую устойчивость к повреждению на разрыв.
2. Стабильность работы. Эффективность применения РКГМ не снижается вне зависимости от давления окружающей среды, механических воздействий, вибраций или иных влияний. Провод сохраняет технические качества и гарантирует работоспособность электроприемника. В процессе использования провод не рвется, не боится деформаций и сберегает первоначальную форму.
3. Термостойкость. Выше отмечалось, что плюс РКГМ — способность выдерживать мощные термические воздействия. В процессе изготовления изоляции использованы специальные комплектующие, сохраняющие качество даже при высокой температуре. Нагрев провода не сказывается на его функциональности и не приводит к возгоранию. В случае превышения установленной температуры больше 250 градусов Цельсия РКГМ все равно не загорается.
4. Стойкость к вредным воздействиям. Практика показала, что изделие не боится появления грибка или плесени при прокладке в условиях повышенной влажности. Оплетка имеет специальную структуру и пропитана особыми составами, позволяющими монтировать изделие в бане, сауне или на улице. РКГМ можно использовать для подключения техники во влажных помещениях без опасности для ее работоспособности.

Свойства провода можно описывать долго, но указанные параметры лучше всего характеризуют его качество.

Другие виды кабеля

При желании возможно выбрать другой вид кабеля из 6 описанных ниже.

ПВКВ

Еще один вариант термостойкого силиконового кабеля — ПВКВ. Аббревиатура означает: П — провод, В — вывод электромашины, КВ — изолятор из двух слоев кремнийорганического материала. ПВКВ используется в производстве обмоток класса «H» для машин, которые эксплуатируются без отрицательного воздействия масел или других агрессивных химических материалов. ПВКВ сохраняет эксплуатационные свойства при температурах до 180 градусов выше нуля. ПВКВ отличается высокой влагоустойчивостью.

Техническая особенность ПВКВ — повышенная гибкость токоведущей жилы, которая способна выдерживать до двух десятков изгибов. Провод устойчив как к высокому, так и к низкому атмосферному давлению, а также к его резким перепадам. ПВКВ хорошо противостоит вибрационным и другим механическим воздействиям (например, ударам). Изоляция позволяет применять его в пожароопасных местах, поскольку данный проводник не горюч. Так как ПВКВ устойчив к грибку и плесени, его можно использовать во влажных помещениях, в том числе в банях и подвалах.

ПРКА

Расшифровывается аббревиатура следующим образом: П — провод из меди, РК — кремнийорганический материал изоляции, пропитанный противогнилостной смазкой, А — высокая твердость. ПРКА используется при установке электрических обогревательных установок, электродвигателей, а также при прокладке проводки в сушильном оборудовании, банях и саунах.

Изолятор не имеет в своем составе галогенной составляющей, не горит, устойчив к грибку и плесени, не разрушается под воздействием ультрафиолетового излучения, практические не выделяет газов. Изоляционный слой способен сохранять эксплуатационные качества при температурах до 180 градусов выше нуля и уровне влажности до 98 %. Проводник отличается высокой стойкостью ко множественным изгибам.

ПАЛ

Буквы в маркировке несут следующую информацию: П — провод, А — асбест в качестве материала, Л — лакированная поверхность. Токопроводящие жилы покрыты одним слоем асбеста, пропитанного кремнийорганическим лаком.

Провод отличается особенно высокой устойчивостью к повышенным температурам, выдерживая воздействие 300-градусного тепла в течение 3 тысяч часов подряд. Однако следует иметь в виду, что уже при 250 градусах выше нуля изоляционный материал начинает выделять токсины, опасные для здоровья человека. Тем не менее, для электропроводки в бане или сауне ПАЛ — отличный выбор, так как материал сохраняет полную экологическую безопасность в пределах от минус 50 до плюс 200 градусов по Цельсию.

ПАЛ отличается высокой механической прочностью, устойчивостью к истиранию, воздействию агрессивных химических сред (бензина, лакокрасочных материалов, толуола и т.д.). Провод устойчив к изгибам и может эксплуатироваться даже после двух десятков циклов изгиба.

ПМТК

Расшифровка аббревиатуры: П — провод, М — монтажный, Т — термически устойчивый, К — кремнийорганический материал изоляционного слоя. Используется при установке оборудования специального назначения. К примеру, ПМТК часто применяется в обогревателях, электрических плитах и печах. Нередко можно встретить ПМТК в банях и саунах.

ПМТК содержит многопроволочную токоведущую жилу из меди. Такой проводник отличается стойкостью к ультрафиолетовому излучению, может эксплуатироваться в помещениях со 100 % уровнем влажности при температурах от минус 60 до плюс 200 градусов по Цельсию. Изоляционный материал ПМТК не горюч.

ПНБС

Этот тип термостойких проводов используется только для неподвижной прокладки и сохраняет эксплуатационные характеристики при температурах до 150 градусов выше нуля. Применяется в банях, саунах, электрических печах и обогревателях.

Провод содержит токоведущие жилы из меди, которые изолируются кремнийорганической резиной. Кабельная оболочка изготавливается из фторсилоксановой резины. В отличие от стандартных проводов, ПНБС можно присоединять непосредственно к электронагревательным приборам.

ПРКС

Основное применение провода в изоляционном слое из кремнийорганической резины — влажные жаркие помещения, к каковым относятся бани и сауны. Кабельная оболочка также производится из кремнийорганического материала. ПРКС отличается высокой гибкостью, устойчивостью к механическим воздействиям и агрессивным химическим средам. ПРКС способен выносить температуру до 250 градусов выше нуля, при этом не выделяя каких-либо токсинов. Благодаря многожильному содержимому, по одному кабелю можно передавать до 30 кВт электроэнергии.

Применение термостойкого кабеля РКГМ

Использование данного кабеля связано с его основным ценным эксплуатационным свойством – выдерживать длительное воздействие экстремально высоких температур в сочетании с повышенной влажностью. В частности, его применяют в качестве установочного электропровода в ванных комнатах, банях, саунах и других помещениях, сочетающих повышенную температуру и высокую влажность. Он может использоваться как при монтаже внутри помещений, так и для наружных работ.

Термостойкий кабель РКГМ часто применяют для подключения энергоёмкого оборудования, рабочие параметры которого подвержены постоянному изменению в зависимости от характера эксплуатации. В частности, он служит для энергообеспечения станков, другого промышленного технологического оборудования любой мощности. Прокладки обмоток в генераторах переменного тока в качестве среды тоже содержат модификации термостойкого кабеля РКГМ.

Эффективные защитные слои позволяют использовать этот провод не только внутри помещения, но и на открытых пространствах. Он разрешён к применению в умеренном, субтропическом и тропическом климате

Ещё одно важное свойство этого кабеля – устойчивость к воздействию агрессивных химических сред. Слои лака и резины изоляционных оболочек не растворяются в кислотных и щелочных растворах, поэтому кабель РКГМ широко применяется в химической промышленности

Влажность окружающего воздуха также не является критическим параметром – РКГМ можно прокладывать даже при 100%-м содержании влаги в воздухе. Кроме того, этот кабель устойчив к появлению плесени и других грибков.

Документальной основой для производства, хранения, транспортировки и эксплуатации термостойкого кабеля, а также опытно-экспериментальных работ по определению соответствия кабеля требуемым характеристикам является ГОСТ 16036 79 и все стандарты, нормы и правила, на которые он ссылается.

Как правильно подобрать

При выборе кабеля нужно учитывать все требования. От правильного решения зависит не только надёжность электропроводки, но и безопасность. Особенность банных помещений — это повышение температуры до +160°C, а а также уровень влажности до 80%. Исходя из этих данных, нужно подобрать соответствующий кабель, который будет соответствовать всем требованиям.

Как баня, так и сауна включают в себя обычно не один объект, в каждом из которых устанавливается определённый температурный режим свой. Соответственно, для каждого объекта нужно подобрать соответствующее изделие. Для прокладки осветительной сети в предбаннике можно воспользоваться обычной проводкой категории ПВС, ВВГ, АВВГ или NYM.

Обратите внимание! Для деревянных объектов, даже обычный кабель должен быть защищен пластиковым коробом, несмотря на то, что помещение почти сухое. Отечественные кабели марок ППГнг-HF 3*1.5, ВВГнг-LS 3*1.5 или NYM 3*1.5 подойдут для первой группы помещений — для проводки освещения в предбанниках

Для розеток лучше чтобы сечение проводов было хотя бы 2,5 кв.мм.

Вторая группа помещений — непосредственно баня или сауна. Здесь то и нужен особый термостойкий кабель. Из отечественных вариантов подойдут: три РКГМ 1*2.5, ПВКВ 1*2.5, ПРКА 1*2.5 или ПАЛ 1*2.5, либо трехжильные ПМТК 3*2.5, ПНБС 3*2.5 или ПРКС 3*2.5. Проводка должна иметь защитное заземление.

Применение кабеля

Расшифровка и структура провода РКГМ

Для того чтобы определиться с основными характеристиками провода, давайте разберемся, а из чего же собственно он состоит. В этом нам помогут аббревиатура его названия, а также краткий обзор его структуры.

Расшифровка РКГМ

Прежде всего, давайте разберемся с его аббревиатурой. Ведь только одно это уже скажет немало знающему человеку о характеристиках провода.

Расшифровка аббревиатуры проводов РКГМ

Итак:

• Первой буквой в обозначении любого провода должна быть «А». Это означает, что токопроводящая часть провода изготовлена из алюминия. Если этой буквы нет, как в нашем случае, то это значит, что токопроводящая часть изготовлена из меди. А это уже хорошо, так как медь обладает более высокими параметрами электропроводности и лучшими механическими характеристиками.
• Вторая буква у нас Р. Она указывает на тип изоляции провода. В нашем случае — это резиновая изоляция.
• Третья буква «К» указывает на особенности резины, применяемой для изоляции. «К» обозначает кремнийорганическая. Иногда ее еще называют силиконовой резиной. Именно эта особенность резины и придает ей многие положительные качества.

Класс гибкости провода

• Следующая буква «Г» указывает на гибкость провода. Как говорит инструкция, провод можно называть гибким, если он принадлежит как минимум к четвертому классу гибкости. Согласно ГОСТ 22483-77 всего таких классов 6 — и чем выше класс, тем выше гибкость провода.
• Последней буквой в обозначении является «М». Она говорит нам о дополнительной оплетке провода, которая в нашем случае выполнена из стекловолокна. Для придания ему более качественных характеристик, стекловолокно дополнительно пропитывают лаком и эмалью.

Таблица сечений проводов РКГМ

После буквенной маркировки, обычно указывается цифра. Она обозначает сечение изделия. Например, РКГМ 25 — провод с сечением в 25 мм2. Вообще, данный тип провода выпускается с номиналами от 0,75 мм2 до 120 мм2, и производится только одножильным.

Структура провода РКГМ

Еще больше о характеристиках провода мы сможем понять, если подробно разберем его структуру и материалы, используемые для его создания. Тем более что для данного провода применяются не совсем стандартные материалы.

Итак:

• Для любого провода в первую очередь важны его электрические качества в плане проводимости электрического тока. Как мы уже выяснили выше, РКГМ провод выполнен из меди. И он имеет не менее чем четвертый класс гибкости. А что это значит?
• Класс гибкости четыре обозначает, что токоведущая часть представляет собой не единое целое, а скручена из отдельных проволок. Такая конструкция позволяет проводу многократно изгибаться без потери своих механических и электрических свойств.
• Кроме того, понятно, что чем большее количество проволок свито в один провод при одинаковом сечении, тем более подвижной будет токоведущая жила.

Нормы минимального сечения отдельных проволок для проводов РКГМ

• Именно поэтому ГОСТ нормирует минимальный диаметр каждой отдельной проволоки в проводе разного сечения. Например, возьмем РКГМ 1,5 — провод с классом гибкости 4. Для него диаметр каждой отдельной проволоки должен быть не выше 0,41 мм. А для провода сечением в 10 мм2, этот норматив уже будет 0,53 мм.
• Но данное правило применимо для всех гибких проводов. Далеко не все из них имеют резиновую кремнийорганическую изоляцию. В ней-то и кроется главная особенность провода. Такая изоляция не проводит электрический ток даже при температуре в 200⁰С. Для сравнения: обычная резина становится проводником уже при 120-150⁰С.

На фото: пример использования РКГМ для выводов двигателей

Еще одним положительным моментом является то, что при горении, которое наступает только при температуре в 600-700⁰С, такая изоляция не выделяет токсичных веществ. И даже если изоляция сгорит, то оставшийся на проводе диоксид кремния может выполнять роль диэлектрика как на видео.

Зависимость толщины изоляции от сечения провода

• Толщина изоляции зависит от сечения провода. Обычно она составляет от 0,6 до 2 мм.
• Кроме самой изоляции, провод имеет еще и оплетку из стекловолокна. Эта оплётка пропитывается смесью глифталевого лака и кремнийорганической смолы. Такая пропитка позволяет стекловолокну выдерживать температуры до 250⁰С, а также повышает механические характеристики самой оплетки.

ПВКВ

При эксплуатации электрических машин возникает несколько вредных факторов. Здесь и повышенный уровень температуры и вибраций. Специально для этого разработан одножильный термостойкий провод типа ПВКВ, его маркировка расшифровывается так:

• П – провод;
• В – для выводов электрических машин;
• КВ – изоляция выполнена в два слоя кремнийорганической резины.

Марка ПВКВ устойчива к вибрации, хорошо изгибается. Работает в диапазоне температур вплоть до 180 градусов Цельсия, а устойчивость к повышенной влажности позволяет его использовать не только для электрических машин, но и для подключения светильников в банях.

Где используется

Провод РКГМ можно свободно эксплуатировать с напряжением 660 В. Это термостойкий кабель, который можно прокладывать в помещениях с высокой влажностью.

Многочисленные предприятия и производственные химические отрасли промышленности давно пользуются резиновой изоляцией. Этот тип проводника способствует идеальной защите от агрессивного воздействия химических реагентов.

Вам это будет интересно Описание провода ПВ-3 1х6

При помощи КРГМ обычно выполняют обмотки в электросистемах с повышенной мощностью, например, в двигателе переменного тока.

Важно! Чтобы провести электропроводку в сауне или бане, нужно воспользоваться резиновой изоляцией. Только таким образом можно обеспечить 100% защиту от возникновения короткого замыкания

Прокладывая электропроводку в помещениях с высокой влажностью, нужно учесть площадь сечения жил проводника, предназначенного для розетки. Рекомендовано использовать изделие с 2,5 мм². Подключая приборы освещения, можно взять с 1,5 мм². Изделия производятся в двух цветах: белый, коричневый.

Выбор проводника

Основные параметры

Конструкция провода ПРКС обеспечивает следующие параметры и технические характеристики:

• Класс гибкости жил — III;
• Минимальный радиус изгиба – 4 наружных диаметра;
• Соответствует требованиям «Технического регламента в области пожарной безопасности», ГОСТ Р 53315-2009 – О1.8.2.3.4. Показатель пожароопасности— ПРГО 1;

А также следующие условия эксплуатации:

1. Номинальное напряжение 380 и 660В переменного тока частотой до 400 Гц или 1000В постоянного тока.
2. Допустимая температура окружающей среды лежит в пределах от -60 до +180 градусов Цельсия.
3. Относительная влажность окружающей среды до 98%.
4. Длительная допустимая температура токопроводящих жил — +180 градусов Цельсия.
5. Срок службы при фиксированном монтаже — минимум 20 лет.
6. Срок службы при подключении к нестационарному электрооборудованию — 12 лет.
7. Минимальное сопротивление изоляции стандартно для кабельных изделий на напряжение до 1000В – 0,5 МОм.
8. Допустимые ток для проводов с медными жилами и резиновой изоляцией описаны в ПУЭ табл. 1.3.4.
9. Строительная длина – не менее 100м.
10. Устойчивы к воздействию солнечной радиации, плесневых грибов, дождя, механическим воздействия (продавливанию).

По заказу производители предлагают провод в маслобензостойком исполнении, с допустимой температурой до 250 градусов Цельсия. Для резины это критичный фактор. Также возможно производство вариантов с экраном из алюмополиэтиленовой ленты или полиэфирных линий и любой расцветкой покрытия.

Согласно ТУ, есть требования к толщине изоляции и оболочки для различных номинальных напряжений, что вы можете видеть в таблице ниже.

Провод выпускается с различным количеством жил (от 1 до 5) сечением жил в диапазоне от 0.75 кв. мм до 16 кв. мм. При подключении с помощью ПРКС трёхфазных потребителей к сети, он выдержит нагрузку мощностью до 45 кВт.

ПРКС изготавливается не по ГОСТ, а по техническим условиям, в зависимости от производителя и года выпуска это может быть:

• ТУ16.К138-001-2006
• ТУ 16 К71-379-2007

Благодаря конструкции, материалам и своим техническим характеристикам провод ПРКС не распространяет горение.

Для расчета массы для разных размеров провода можно использовать следующую таблицу.

Мы рассмотрели устройство ПРКС, теперь поговорим о том для чего используется этот провод.

Международные обозначения

На международном рынке термостойких проводов для каждого вида изделий приняты определенные сокращения. Например, сокращением SID обозначается обычная сплошная однокомпонентная жила; SIF – тонкожильная модификация; SIFF – продукция с супертонкими жилами. Негорючий гибкий провод в международном профессиональном сообществе маркировку SIZ.

Присутствие в обозначении сочетания букв GL обозначает наличие оплетки из термостойких стекловолокон. На практике применяется значительное количество сокращений.

Приобретая изделия, обратите внимание на обозначения. При необходимости все поставщики могут провести разъяснения, предоставить сертификат пожарной безопасности

Согласно международным нормам в документе указывают:

• огнестойкость;
• склонность к распространению огня;
• количество галогенсодержащих выделяющихся газов;
• объем кислотных газов с указание значений рН и удельной проводимости;
• величину значений плотности дыма при горении образца в конкретных заданных условиях.

После ознакомления с представленной информацией о термостойких свойствах и других характеристиках проводов сомнения покупателей исчезнут.

Это интересно: Котлы для бани — изучаем подробно

Провод для бани

При оборудовании частной бани рекомендуется использовать провод термостойкий РКГМ с кремнийорганической изоляцией и стекловолоконной оплеткой. Конструкция выдерживает температуру до +1850С и влажность воздуха до 100%. К уникальным качествам провода относятся:

1. длительный срок службы (до 8 лет);
2. рабочее напряжение 660 В;
3. радиус изгиба — 2.

В процессе устройства осветительной системы в парильном помещении специалисты рекомендуют использовать кабель марки РКГМ 1*2,5, способный переносить высокую температуру и влажность. Характеристики продукта отечественной промышленности обеспечиваются медной жилой с изоляцией кремнийорганической резиной. Основным назначением провода является устройство вывода электроснабжения в условиях, не допускающих контакта с техническими маслами, кислотами, солями и щелочами.

К важным факторам рабочего материала с пропиткой изоляции термостойким лаком относится устойчивость к воздействию ультрафиолета, открытого пламени, плесени, атмосферным явлениям, механическим и динамическим нагрузкам. Маркировка популярного жаростойкого провода отражает следующие показатели:

1. Р — изоляция резиновая;
2. К — кремнийорганический (силиконовый) материал;
3. Г — небронированный гибкий провод;
4. М — стекловолоконная обмотка.

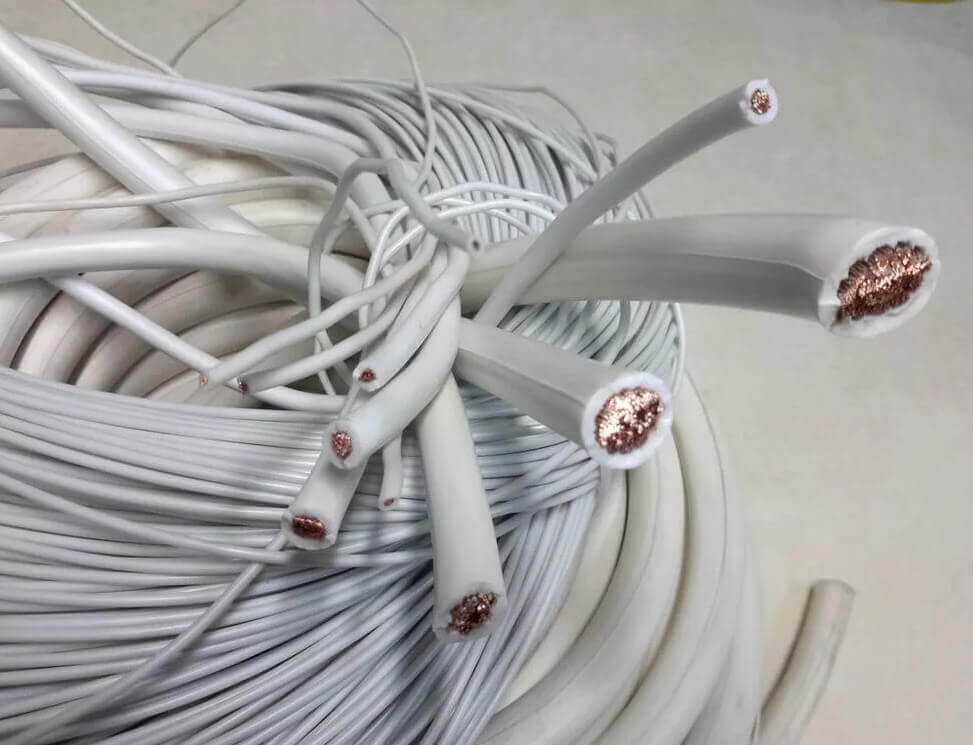

Основным элементом конструкции является медная многопроволочная жила 5 класса гибкости, скрытая в полимерной оболочке.

Стекловолокно и силикон не впитывают влагу, не разрушаются перепадами температурного режима, не горят, не дымят и не плавятся при контакте с открытым огнем. Изоляция не подвержена бактериальному, механическому, радиационному и химическому разрушению, эксплуатация провода при низких температурах может привести к растрескиванию защитного покрытия и короткому замыканию в электрической цепи.

Основные отличия

Очевидно, что материал изоляции – это основа для области применения проводника. Если температура в помещении, где он используется, например, как в сауне, то есть более ста градусов Цельсия, материал изоляции должен иметь еще больший температурный запас. Помимо сохранения целостности, а также электрической прочности, при высокой температуре не должны выделяться вредные (в первую очередь газообразные) вещества, в том числе дым.

Если помещение имеет отношение к пищевому производству или медицине, изоляция должна соответствовать определенным нормам экологической безопасности. Другими особенностями термостойких проводников обычно являются:

• сохранение целостности при значительных механических нагрузках в условиях высоких температур;
• инертность в отношении воздействия на компоненты проводника горячего влажного воздуха или иного газа;
• для некоторых специальных марок – устойчивость к химическому воздействию агрессивных сред;
• для всех марок – негорючесть изоляции;
• химический состав используемых материалов как при инсталляции, так и при дальнейшей эксплуатации не должен угрожать здоровому состоянию живых организмов.
