Плавкие предохранители

Назначение автоматических выключателей

Автоматические выключатели (автоматы) также применяются для защиты от токов КЗ, однако по сравнению с предохранителями являются более совершенными аппаратами ввиду готовности к быстрым повторным включениям, возможности защиты от перегрузок в широком диапазоне токов, защиты электрических цепей при недопустимых снижениях напряжения, выполнения коммутационных операций (включение, отключение).

Автоматы выпускаются в одно-, двух- и трехполюсном исполнении на токи до 6300 А при напряжении переменного тока до 660 В и постоянного тока до 1 кВ. По времени срабатывания (у различают: обычные неселективные автоматические выключатели с / = 0.01.. .0.1 с: ср селективные с регулируемой выдержкой времени до 1 с и быстродействующие, токоограничивающие с /ср

Расцепители могут быть: электромагнитные мгновенного действия или с выдержкой времени, обеспечивающей избирательность действия; тепловые (биметаллические); электронные максимального тока мгновенного срабатывания с независимым от тока времени срабатывания или с зависимой от тока выдержкой времени. минимального напряжения и независимые.

Интересное видео об автоматах смотрите ниже:

Различные виды расцепителей, условно показанные для одного автоматического выключателя, представлены на рис. 2.5. Тепловой или электронный расцепитель максимального тока с зависимой от тока выдержкой времени осуществляют защиту от перегрузки цепи Тепловые расцепители (рис. 2.5, а) срабатывают за счет изгибания биметаллической пластины 2, получающей теплоту от нагревателя 3, присоединенного к сети через шунт 4, и воздействующей на отключающий механизм автоматического выключателя.

Электромагнитный или электронный расцепитель максимального тока мгновенного срабатывания с независимым от тока временем срабатывания осуществляют защиту от токов КЗ, превышающих 6… 10-кратные значения номинального тока электрической цепи. Вид защиты с таким расцепителем иногда называют отсечкой. Электромагнитный расцепитель (рис. 2.5, б) состоит из катушки 4 и сердечника 5. Когда по катушке протекает ток КЗ, сердечник создает механическое усилие, что приводит к отключению автоматического выключателя. Ток срабатывания расцепителя максимального тока можно регулировать. Расцепитель может быть снабжен механизмом выдержки времени, зависимой или независимой от тока.

Рис 2 5. Виды расцепителей автоматических выключателей

Расцепитель минимального напряжения (рис. 2.5, в) состоит из катушки 4 с сердечником 5 и пружины 6 и срабатывает при снижении напряжения в цепи до (0,35…0,7) UНом. Такие расцепители применяют для защиты электродвигателей, самозапуск которых нежелателен при самопроизвольном восстановлении питания.

Независимый расцепитель (рис. 2.5, г) служит для дистанционного отключения автоматического выключателя кнопкой 7 и для автоматического отключения цепи при срабатывании внешних защитных устройств.

Как правильно выбрать автомат смотрите в видео ниже:

Схема включения вводного автомата

Помимо основной задачи (обеспечение электробезопасности), входной выключатель предназначен для отключения потребителя от энергоснабжения для проведения работ. Например, обслуживание прибора учета. Поэтому, в большинстве случаев автомат устанавливается перед электросчетчиком.

Это зона ответственности электриков, сюда хозяин квартиры (домовладения) не имеет права вмешиваться. Для многоквартирных домов — это подъездный щит, для частного дома — столб, забор, или наружная стена домовладения. Такая схема применяется на 90% объектов жилого фонда. Между опломбированным вводным автоматом, и прибором учета (на котором также стоят пломбы), доступа для несанкционированного подключения нет. Это сделано для предотвращения незаконного отбора электроэнергии. Многие домовладельцы устанавливают дублирующий вводной автомат, для удобства обслуживания и ремонта распределительного щитка. Он подключается между счетчиком энергии и групповыми автоматами, и монтируется внутри щитка квартиры (домовладения).

Как правильно подобрать автомат дублер?

Оптимальное решение — сила тока защиты должна быть меньше, чем на вводном устройстве, и больше, чем в групповых выключателях. Например, на входе установлен автомат на 32 А, а групповые автоматы на 20 А. Значит дублер должен срабатывать при токе нагрузки 25 А. Если такого соотношения невозможно добиться, токовая отсечка дублера должна соответствовать вводному автомату. В этом случае он просто выполняет роль размыкающего устройства (для проведения работ). А при аварийной ситуации — он будет срабатывать одновременно с входным устройством.

Автоматы или предохранители перед УЗИП

Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.

Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.

В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.

Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.

При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.

Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.

Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.

Поэтому устанавливать УЗИП после автомата, гораздо хуже, чем после предохранителей.

Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.

Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.

Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.

Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.

Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.

Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.

Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:

Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.

И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.

Что такое предохранитель?

Плавкий предохранитель — это электрический проводник, который нагревается рабочим электрическим проводом. Если он работает правильно, предохранитель поддерживает постоянную температуру, тем самым обеспечивая свободное поступление тока к другим устройствам. Однако, если происходит неконтролируемое увеличение напряжения, высокая температура приводит к расплавлению предохранителя, что, в свою очередь, приведет к отключению провода. Таким образом, электроустановка защищается от повреждений.

Так что предохранители — очень полезные устройства. Правда, учитывайте, что они одноразовые. После того, как предохранитель расплавился, элемент не пригоден для дальнейшего использования и должен быть заменен.

Выбор плавкой вставки предохранителя

Выбор предохранителей производят с учетом их номиналов, времятоковой характеристики и общей нагрузки на сеть (суммарной мощности всех работающих элементов). Номинальным током ПП называют тот, который плавкая вставка сможет выдержать до разрушения. Эта величина указана на корпусе предохранителя (например, маркировка 63 А для пробковых бытовых предохранителей).

Watch this video on YouTube

Времятоковые характеристики вычисляют по специальным графикам. Их необходимо учитывать при включении в сеть электродвигателей, пусковой ток которых превышает рабочий в несколько раз. При использовании нескольких электродвигателей (на предприятии) вычисляют пусковой ток самого мощного.

Общая (максимальная) мощность нагрузки сети складывается из всех рабочих токов приборов (указаны в инструкциях и на корпусе). Если в сеть включен электродвигатель, то учитывают и его пусковой ток, разделенный на коэффициент k =2,5 (для легкого пуска и короткозамкнутого ротора) или 2-1,6 (для тяжело запускающихся или фазных роторов).

Рассчитать нужный номинал можно по формуле: I пп>1/k (I общ.+ I пуск.). При вычислениях нужно учесть, что номинал ПП должен быть всегда больше значения, полученного при расчете по току.

Чтобы не тратить время на вычисления, подберите номинальный ток плавкой вставки по таблице.

ВтА

Понятие номинала

Чтобы изучить все существующие виды предохранителей, используемых для авто, недостаточно знать про конструкцию и материал. Здесь большое значение играют номиналы, то есть размеры силы тока, который элемент способен через себя пропустить. При выборе предохранителей для авто, которые нужны в качестве замены сгоревшим, всегда и обязательно необходимо смотреть на эту характеристику. Дело всё в том, что на различные электролинии в транспортном средстве подключается разное количество электрозависимого оборудования. У каждого энергопотребителя есть своя определённая мощность. Вполне логично и закономерно, что для цепи питания головной оптики нужна пропускная способность значительно выше, чем в случае с цепью для питания подсветки салона. Это означает, что предохранитель фар обязан иметь большую мощность, чем защитный элемент для салонной подсветки. Номинал, означающий силу тока, способную проходить через предохранитель, измеряют в Амперах. Номинал во многом зависит от того, какой тип предохранителя используется. Флажковые значительно разнообразнее в этом компоненте, и представлены с разными номинальными значениями. А уже достаточно устаревшие пальчиковые конструкции имеют всего 2 вида номиналов. Это 16 и 8 Ампер.

Зависимость цвета от номинала

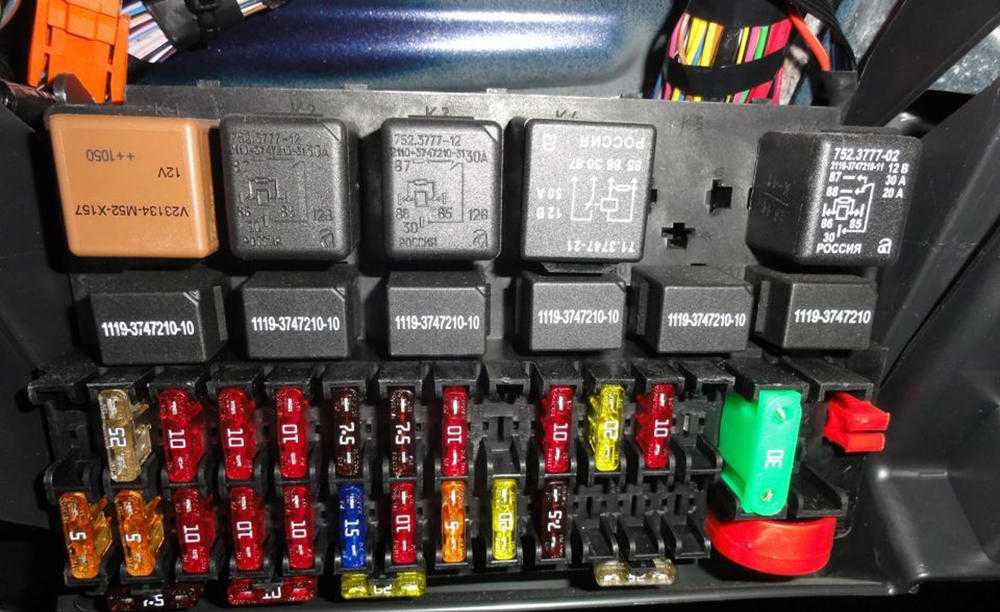

Опытные автомобилисты могут просто по цвету флажкового предохранителя точно сказать, какой номинал у того или иного предохранителя. Не лишним будет изучить все виды номиналов и типы их цветового обозначения. Представленные разновидности защитных элементов стандартизированы, а потому применяются на всех современных автомобилях. То есть автомобильные предохранители разных марок и моделей всё равно примерно имеют одинаковые цветовые оформления в зависимости от значения номинала. Могут отличаться по оттенкам. Предлагаем вам также ознакомиться с этой характеристикой и узнать, при каком цвете какое номинальное значение силы тока будет у защитного компонента.

• предохранители на 1 Ампер всего окрашиваются чёрным цветом;
• если цвет серый, то сила тока, проходящего через элемент, будет 2 А;
• фиолетовым окрашивают девайсы с номиналом 3 А;
• 5 А определяются по коричнево-жёлтому цвету;
• чисто коричневый цвет соответствует 7,5 А;
• если видите флажок красного цвета, это 10 Ампер;
• для 15 А используют голубую краску;
• все жёлтые предохранители идут на 20 А;
• 25-амперные предохранители делают белыми;
• зелёные элементы означают, что номинал здесь 30 А;
• оранжевые флажки предусматривают 40 А;
• синим цветом идентифицируют предохранители на 60 А;
• светло-коричневые элементы означают 70 А;
• 80 А можно узнать по светло-жёлтому цвету;
• все сиреневые устройства идут на 100 А.

Важно учитывать, что оттенки девайсов могут несколько отличаться. Потому лучше предварительно заглянуть в руководство по эксплуатации конкретно вашего автомобиля, а также внимательно изучить информацию на крышке предохранительного блока и цифровые обозначения на самих предохранителях

Значение номинала рассчитывают исходя из того, какая нагрузка ложится на электроцепь, когда включаются все запитанные через предохранитель потребители, плюс даётся небольшой запас по прочности. Все эти параметры просчитывают ещё на этапе производства. Информация о расположении и назначении каждого отдельно взятого предохранителя детально описывается в руководстве по эксплуатации и в инструкциях по ремонту. Плюс сама крышка блока с предохранителями также содержит полезную и необходимую автомобилисту информацию. Прежде чем менять сгоревший элемент, нужно проверить, какое у него значение номинала, купить такой же флажок, и установить его на место старого элемента защиты.

Реле напряжения DigiTOP

Реле имеет привлекательный внешний вид. Никаких лишних крутящихся неудобных переключателей. Цифровое табло и три функциональные кнопки.

Первая — при кратковременном нажатии показывает нижний предел срабатывания, третья — верхний. Чтобы изменить заводской параметр (Umin=170В — Umax=250В) держите нажатой кнопку несколько секунд. Если нажать одновременно на первую и третью клавиши появятся настройки задержки времени повторного включения. Средняя кнопка играет информативную роль и показывает напряжение из-за которого сработало реле.

При первом подключении к сети, показания на табло начинают мигать. Это означает, что реле разомкнуто и U на выходе нет. Через 15 сек при нормальных значениях напряжения питания реле автоматически само сработает и включится.

Паспортная погрешность показаний максимум 5 Вольт.

Для перехода в режим настройки вольтметра необходимо при выключенном питании прибора нажать обе кнопки и включить питание.На индикаторе отобразится какое-то значение напряжения на входе прибора и будут мигать точки внизу каждой цифры. Далее кнопками «БОЛЬШЕ» или «МЕНЬШЕ» можно выставить необходимое значение напряжения по эталонному прибору. Для выхода из этого режима надо отключить питание.

Цена самой популярной модели реле 220В для квартир под ток до 40А — в пределах 3000 руб.

Марка V-Protector – защищает только от скачков напряжения.

Если его зажать с двух сторон автоматами, то теплоотдаче резко снизиться и при номинальных токах оно будет ложно отключаться.

• нормальная работа поддерживается при температурах от +5С. Поэтому реле только для установки внутри квартиры и никаких щитовых в подъездах.
• одно и трехфазное исполнение
• номинальные токи от 16А до 63А

Схема подключения:

Серия VA-Protector – реле тока и реле напряжения объединенные в одно целое.

• срабатывает при превышении нагрузки по току
• номинальные токи от 32А до 63А
• если ток превысит номинальный, отключит нагрузку за время 10мин. Если максимальный (короткое замыкание) – за время 0,04 секунды.
• на экран реле выводится как напряжение, так и нагрузка (в амперах)

Есть еще реле DigiTOP MP-63. Разница заключается в выводе на экран помимо напряжения и тока, еще и значения нагрузки в кВт.

Схема подключения аналогична вышеприведенным.

Подводя итого вышеизложенному, вот на что следует обращать внимание в первую очередь при выборе реле напряжения 220в для дома и квартиры:

• подключается напрямую или в паре с контактором
• сколько модулей занимает в электрощитке
• номинальный ток
• наглядность и простота настроек и подключения
• температура эксплуатации (где будете монтировать — улица, подъезд, квартира)
• функциональность (наличие тепловой защиты, защита по току)
• сечение провода для клеммных зажимов
• стоимость

Предохранитель или выключатель?

Плавкая вставка имеет мизерную индуктивность. На ней не наблюдается никакого падения напряжения, а значит поврежденный УЗИП в случае чего отключится как положено.

Вроде бы все правильно, в чем же здесь подвох? Представим, что при попадании молнии и импульсном перенапряжении дугогасительная камера УЗИП не справилась с сопровождающим током и устройство просто сгорело, создав короткое замыкание.

Естественно, в этот момент должна сработать плавкая вставка. О каких величинах токовых нагрузок здесь идет речь?

При выборе такого предохранителя говорится, что он должен беспрепятственно пропустить через себя импульсный ток молнии и сопровождающий его ток, до момента его гашения в УЗИП. И только потом происходит сработка, если УЗИП развалилось и не справилось со своей задачей.

Вот один из графиков номинальных токов плавкой вставки и импульсного тока молнии в кА. На нем показана величина сгорания и взрыва предохранителя при тех или иных значениях.

Что нам предлагают производители? Они говорят, самостоятельно рассчитайте ток, который пройдет через ваш УЗИП и подберите соответствующий предохранитель, чтобы он при этом сгорел.

Если в ваших условиях максимальный ток 10кА, то вам можно взять предохранитель номиналом 100А. При таком токе (10кА) или меньше, он спокойно пропустит эту величину, чтобы УЗИП воспринял весь удар на себя.

Если же УЗИП не сработает и замкнет, то плавкая вставка при этом сгорит. И вот тут-то и появляется основная проблема. За какое время она сгорит?

Особенности замены автоматического выключателя в щите

Теперь разберемся с тем, как заменить пробки на автоматы, что позволит повысить электробезопасность и защитит проводку от больших токов. На данный момент пробки уже не выпускаются, в связи с чем пользователи заменили старый провод новым, более толстым и надежным, но в любом случае проводка остается незащищенной. Пробки для электрического счетчика все чаще заменяются автоматом, так как используются более мощные бытовые приборы с соответствующими требованиями. Даже начинающий электрик способен справится с данной задачей.

Прежде чем приступать к работам, следует обесточить участок электросети. ПУЭ запрещают работать с электросчетчиками и прочими устройствами, находящимися под напряжением. Бывает, что нет возможности отключить напряжение, а замену произвести нужно. Здесь следует ознакомиться с устройством щитков, которые бывают нескольких видов.

Если речь идет о подъездном щите, то для каждой квартиры предусмотрен свой пакетный выключатель, счетчик и две пробки (фаза и ноль). Для снятия напряжения в таком щите отключается пакетный выключатель. В квартирах расположен счётчик, монтированный на основание из карболита. Над ним находится две пробки: фаза и ноль. Чтобы снять напряжение, достаточно выкрутить фазу.

Замена предохранителя

Если пробки все же не получилось отключить, есть определенная последовательность действий при таких работах. Сначала определяется пробка, по которой проходит фаза. Для этого потребуется снять защитный кожух с аппарата и использовать для проверки индикатор напряжения.

Со счетчика идет фазовый провод, находящийся на верхней клемме пробки. На второй пробке расположен ноль. Фазовый провод, точнее его крепление, аккуратно откручивается при помощи изолированной отвертки, после чего отводится в сторону.

Важно! Данный провод остается под напряжением, поэтому требуется его изоляция. Если он недостаточной длины, на него надевается клеммник, не требующий изоляции

Откручиваются все провода от пробок, которых всего 4. Для выбора подходящего автомата опираться нужно на сечение провода. Если это алюминиевый провод с сечением 2.5 мм², то автомат должен быть 16А, если 4мм² – 25А. Если в помещении установлена крупная бытовая техника, к примеру, стиральная машина, ей требуется отдельный автомат, а также защита УЗО.

Далее в специализированном магазине подбираются 2 автомата 16А, УЗО на 40А. Для автоматов и УЗО достаточно небольшого щитка, предусматривающего шину для рабочего нуля. Щиток примеряется к основанию из карболита, после чего отмечаются и просверливаются отверстия.

Подводимые провода должны быть заранее подготовлены и удлинены посредством клеммника. К нулевой шине производится крепление верхнего и нижнего провода от нулевой пробки. К левому автомату подключают провод под напряжением. К клеммнику добавляется отрезок необходимой длины и заводится за автомат. К верхней клемме второго предохранителя посредством шлейфа подключается автомат стиральной машины.

На территории России каждый год случаются всевозможные аварии, связанные с тем, что электролинии или оборудование работает неисправно. Избежать этого можно, но необходимо в процессе проектирования и обслуживания закладывать в проект надежное защитное оборудование высокого качества. Автоматические предохранители устанавливаются и в квартирах, а о том, как поменять пробки, написано выше. При выборе устройства следует знать основные параметры и нюансы, тогда электропроводка не будет вызывать проблем при эксплуатации в дальнейшем.

Разновидности

Используемые в Америке пробковые предохранители

К сожалению, на данный момент не существует единой системы классификации предохранителей, однако их можно классифицировать по разным признакам.

По характеристике

Сработавший на перегрузку предохранитель. На стенках стеклянной колбы видны капли испарившейся меди.

Вообще говоря, все предохранители имеют определённую время-токовую характеристику, показывающую время, прошедшее до момента срабатывания плавкого предохранителя со времени начала его работы. И можно отметить некоторые важные режимы его работы.

Так, можно выделить минимальный ток срабатывания, если протекающий ток ниже этого значения или равен ему, то плавкая вставка продержится сколько угодно долгое время без срабатывания. В этом режиме, назовём его номинальным или рабочим, все плавкие предохранители ведут себя абсолютно одинаково.

Но как только протекающий через него ток начинает превышать значение минимального тока срабатывания, предохранитель начнёт плавиться. И в зависимости от конструктивных особенностей разных видов плавких вставок, процесс может протекать по-разному. Одни быстро расплавляются даже при слабо превышающем значении тока (быстродействующие), другие (как, например, используемые в цепях защиты электродвигателей) в состоянии выдерживать ток, значительно превышающий номинальный в течение довольно-таки продолжительного времени, достаточного, чтобы электрическая цепь вышла на свой рабочий режим, при котором ток упадёт до номинального для предохранителя значения (в электродвигателях, например, это момент его запуска, когда проходящий в обмотки ток многократно превышает ток, при котором двигатель уже работает, набрав рабочие обороты). Именно этот, второй режим работы в основном и определяет предназначение плавкого предохранителя и делит их на разные типы. И именно время-токовая характеристика на этом участке, её форма и значения определяются конструкцией изготовления плавкой вставки и дугогасительной системы.

И третий режим работы предохранителя — это работа в режиме короткого замыкания. Здесь, как и в первом случае, почти все предохранители ведут себя похоже. При токе короткого замыкания его значение в цепи нарастает чрезвычайно быстро и принимает значения, многократно (а то и на порядки) превышающие номинальные для данной цепи. От предохранителя при работе в этом режиме требуется только одно — максимально быстро разорвать цепь, не допустив теплового или механического повреждения элементов этой цепи большими значениями тока.

Эта характеристика указывается (но не всегда и не на всех моделях) в буквенном коде перед значением номинального тока в маркировке:

• первая буква означает диапазон защиты
  • a — частичный диапазон (только защита от токов короткого замыкания)
  • g — полный диапазон (защита и от токов короткого замыкания, и от перегрузки)
• вторая буква означает тип защищаемого оборудования
  • G — универсальный предохранитель для защиты различных типов оборудования: кабелей, электродвигателей, трансформаторов
  • L — защита кабелей и распределительных устройств
  • B — защита горного оборудования
  • F — защита маломощных цепей
  • M — защита цепей электродвигателей и отключающих устройств
  • R — защита полупроводников
  • S — быстрое сгорание при коротком замыкании и среднее время сгорания при перегрузке
  • Tr — защита трансформаторов

Лучшие модели автоматических предохранителей

Российские модели

Российская промышленность по выпуску автоматических предохранителей за последнее время сделала большой рывок. Применяются новые технологии изготовления корпусов. По-новому собирается контактная группа. Улучшился дизайн. Для частных лиц и предприятий выбор вводного автомата стал намного шире и по качеству не хуже чем лучшие европейские бренды.

Контактор

Рейтинг: 4.7

Отечественное предприятие «Контактор» на первом месте в нашем рейтинге. Завод изначально делал классические автоматы. Теперь он переориентирован на промышленные образцы 380 В. Есть в линейке предприятия и бытовая серия «КПРО» с поддержкой силы тока до 100 А. Но в основном спецификация «Контактор» промышленные экземпляры для электродвигателя рассчитанные на силу тока до 1600 А, которые должны защищать промышленное оборудование. В линейке «протона» есть и модели трехфазного автомата «Электрон» номиналом в 6300 А.

Достоинства

• модели оснащены регулировкой срабатывания при КЗ или перегрузки;
• широкая линейка автоматов от 16 до 6000 А;
• вся продукция сертифицирована для продажи в Таможенном союзе.

Минусы

• не очень хорошо проработан дизайн;
• выключателей в бытовом назначении очень мало;
• дороговизна моделей;
• монтажные контакты не утоплены в автоматический предохранитель.

КЭАЗ

Рейтинг: 4.7

Завод с историей. Открылось предприятие еще в 1945 г. Выпускает как классические автоматы, так и приборы марки KEAZ Optima, в которых можно заметить уже новые мощности автомата и ноу-хау.

Производят автоматы и для переменного тока и для постоянного. Все мастера наладчики электрического оборудования отмечают хороший дизайн приборов и простоту их монтажа. Если вы выбираете, какие автоматы ставить в частном доме вам сюда.

Достоинства

• есть разные виды – можно подобрать защиту, для разных линий, в которых используются и постоянный и переменный ток;
• приемлемая цена;
• компактный дизайн.

Недостатки

небольшой срок службы (1–2 года).

DEKraft

Рейтинг: 4.6

Электрические автоматы под общим брендом DEKraft, выпускаются на российском предприятии «Delixi Electric». Эта продукция широко известна не только в России и СНГ но и за рубежом.

Правда, в Европе они больше известны по другим названием — Himel. В основном заводы «Delixi Electric» сконцентрированы в Китае из соображений снижения себестоимости конечной продукции.

Такая политика позволила снизить цену на автомат и продлить срок его службы. Анонсировано что размыкатель выдержит не менее 6000 циклов размыкания контактов при коротком замыкании. А при медленном нарастании нагрузки, когда проводка уже начинает греться, размыкатель может разъединить электрическую цепь не менее 25000 раз!

Достоинства

• все предприятия компании прошли международную сертификацию;
• хорошо налажена оптовая поставка по всем регионам России;
• покупателю легко понять какой автомат перед ним — все подписи на русском языке.

Недостатки

• максимальный ток 63 А;
• максимально допустимое сечение подводящих кабелей 25 мм².

Лучшие зарубежные компании

В нашей стране всё еще популярны зарубежные бренды. Считается что это более качественная и долговечная продукция. Поэтому в нашем обзоре представлена продукция и зарубежных производителей.

ABB

Рейтинг: 4.9

Эта ярко-красная аббревиатура хорошо известна профессиональным электрикам, благодаря широкой линейке автоматических выключателей от 0.5 до100 А.

И рядовые пользователи, и профессионалы отмечают надёжный пластиковый корпус и рычаг управления, который не обломается даже при многократном цикле отключить/включить. Не зря профессиональные электрики выбирают эти автоматические выключатели для квартирной щитовой.

Достоинства

• размеры корпуса прерывателя позволяют поставить без труда в щиток;
• высокий уровень безопасности;
• удобство при монтаже;
• можно приобрести и четырех-полюсные модели автоматических выключателей.

Недостатки

• дороговизна;
• крепления на дин рейку довольно хрупкие;
• нет или мало приборов типа D.

Legrand

Рейтинг: 4.8

В каталоге французской компании можно выбрать автоматы серии DRX — соответствует нагрузке для промышленного применения и серии DX, RX, TX для бытового применения. Корпуса приборов в квартиру пылезащищенные.

Номинал по току от 6 А до 630 А, включая 125, 260, 320 и 400 А. Такой широкий диапазон позволяет подобрать предохранитель, как для бытовых нужд, так и для крупных производств.

Достоинства

• есть автоматы с полюсами от 1 до 4-х;
• на корпусе есть лазерный штрих-код.

Недостатки

• редко, но попадаются модели с браком;
• небрежно выполнен тумблер;
• дороговизна.

Что представляет собой устройство

Каждый пользователь сталкивается в течение жизни с разнообразными выключателями, при помощи которых вручную включается электроэнергия в доме. Автоматическая современная пробка функционирует по схожему принципу, только отключает подачу электроэнергии она самостоятельно, без стороннего вмешательства, защищая тем самым сеть от перегрузок или короткого замыкания. Одним словом, данное устройство – предохранитель.

Если через предохранитель автоматический резьбовой пройдет ток, вдвое больший номинального показателя, выключатель сработает почти моментально. Мгновенное выключение происходит при резком (в 7 раз) возрастании силы тока.

С помощью выключателей защищаются однофазные осветительные электрические сети, трехфазные с различными показателями силы тока и так далее. Современные компании производят автоматические выключатели разных видов и марок, что делает их широко распространенными. Кроме того, их используют не только как выключатели, но и как предохранители. Теперь рассмотрим принцип действия устройства.

Как функционирует выключатель понятно: контакты электроцепи соединяются и разъединяются. У предохранителя несколько иной принцип. В автомате предохранителем выступает тепловое и электромагнитное реле. Также применяется реле комбинированного типа – расцепитель. Если через выключатель проходит ток выше номинального показателя тока расцепителя, реле активируется и разрывает цепь. Защита от перегрузок достигается за счет теплового расцепителя. Если данный элемент сработал, следует выждать немного времени, чтобы биметаллическая пластинка остыла, после чего перевести рычажок в положение «отключено» и заново включить предохранитель.

Что касается электромагнитного расцепителя, он функционирует как реле максимального тока. При достижении током заданного показателя, автоматический выключатель срабатывает мгновенно. Каждый автомат имеет те или иные значения. Как правило, указывается сила номинального тока и сила, при которой срабатывает расцепитель.

Важно, чтобы аппарат был изготовлен из качественных материалов. Так, для корпуса используются высококачественные термопласты, которым не страшны механические воздействия

Важно, чтобы в составе материала не присутствовали вредные вещества – галогены. Сам пластиковый корпус должен быть с добавками антипиренов – веществ, предупреждающих распространение горения.

iEK BA88-32

Для изготовления проводящих элементов выключателей применяются материалы, имеющие низкое сопротивление электротоку, к примеру, медь. Контактные площадки производятся из сплавов серебра, что делает их долговечными, обеспечивает хорошую сопротивляемость свариванию.

Автоматы пользуются большим спросом, по сравнению с плавкими предохранителями, что обуславливается следующими их преимуществами:

• Более надежное срабатывание;
• Защищая трехфазное устройство, оно не станет работать в однофазном режиме. Если случается перегрузка или короткое замыкание, отключатся все три фазы;
• Снижение простоев электрического оборудования. Включить сработавший автомат быстрее, нежели заменить перегоревший предохранитель.
