Микроволновый датчик движения: принцип работы датчика свч, характеристики, преимущества, недостатки, монтаж

Частые проблемы

Иногда после установки датчик движения работает не так, как хотелось бы. К частым проблемам можно отнести:

После срабатывания осветительный прибор не выключается. Чтобы устранить проблему, нужно проверить параметры задержки.
Отсутствие реакции на движение. Нужно поставить максимальное значение регулятора LUX. Если датчик начнет работать, значит нужно произвести настройку. Если нет — вероятнее прибор неисправен.
Неправильная установка. Между датчиком и областью контроля могут стоять предметы, которые препятствуют прохождению сигнала, а значит датчик не будет работать так, как надо. Если он стоит рядом с осветительным прибором, могут возникать ложные срабатывания (как и рядом с отопительными трубами).
Перегорание лампы. Иногда проблема нерабочего прибора очень примитивная — следует просто заменить лампу.
Неисправность проводки. Чтобы ее выявить, нужно провести диагностику на всех отрезках цепи. Если выявлена неполадка — нужно обесточить систему и заменить кабель в местах неисправности.

Иногда проблема заключается в неправильной эксплуатации. Чаще всего не учитывается повышенная влажность, а вода может вывести прибор из строя.

Данное устройство на улице может стать отличным помощником. Он добавит комфорт и обеспечит безопасность. Главное — учесть все потребности при выборе самого устройства и правильно его установить.

Пример работы

Рассмотрим ситуацию использования датчика на примере микроконтроллера Ардуино Уно и сенсора HC-SR501. Его характеристики:

рабочее напряжение постоянного тока — 4.5–20 В;
ток покоя — ≈ 50 мкА;
выходное напряжение — 3.3 В;
диапазон температур — от −15 до +70 градусов Цельсия;
габариты — 32×24 мм;
угол детектирования — 110 градусов;
дистанция срабатывания — до 7 метров.

В указанном сенсоре установлены два пироэлектрических датчика IRA-E700.

Сверху они прикрыты сегментированной полусферой. Каждый сегмент — фокусирующая тепло на определенный участок ПИР-датчика линза.

Внешний вид устройства:

Общий пример работы мы уже рассматривали выше. Пока контролируемая зона пуста, датчики получают одинаковый уровень тепловой эмиссии, напряжение на них также одинаково. Но как только излучение от человека попадет последовательно на первый и второй элементы, схема зарегистрирует разнонаправленные электрические импульсы и сгенерирует сигнал на выход.

Настройка

ИК-модуль HC-SR501 весьма прост в настройке и дешев. У него есть перемычка для конфигурирования режима и пара подстроечных резисторов. Общая чувствительность настраивается первым потенциометром: чем она выше, тем шире зона «видимости» гаджета».

Другой потенциометр управляет временем срабатывания устройства: если обнаружено перемещение, на выходе создается положительный электрический импульс определенной длины (от 5 до 300 секунд).

Следующий управляющий элемент — перемычка. От нее зависит режим работы.

в позиции L время отсчитывается от первого срабатывания. То есть, к примеру, если человек зайдет в помещение, система среагирует и включит свет на указанное настройкой потенциометра время. Когда оно истечет, выходной сигнал возвращается к начальному показателю, и комплекс перейдет в режим ожидания следующей активации;
в позиции H обратный отсчет будет начинаться после каждого детектирования события движения, а любое перемещение станет обнулять таймер. В этом положении перемычка стоит по умолчанию.

Соединение датчика с контроллером

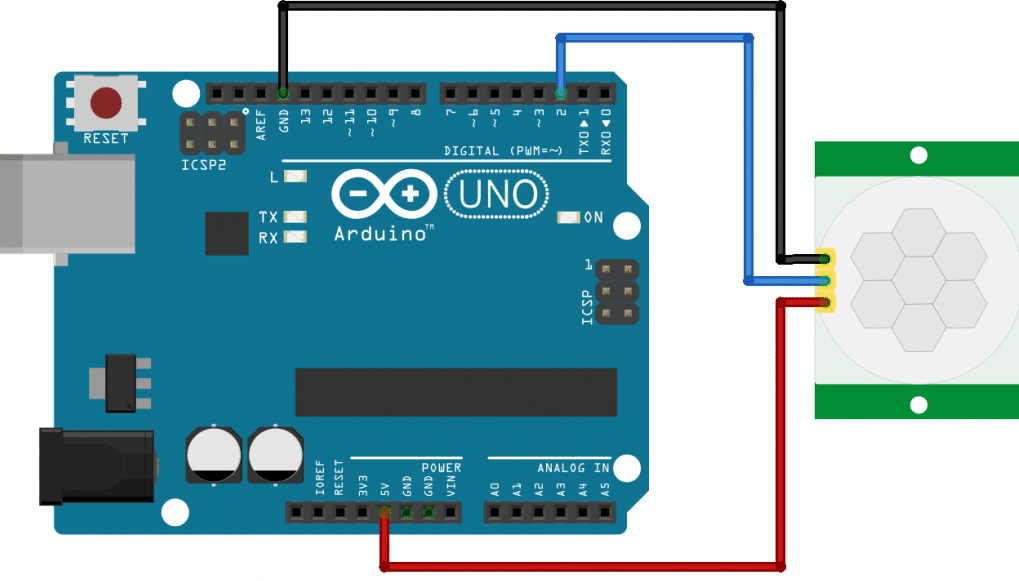

Подключение датчика движения к Ардуино следует выполнять по указанной схеме:

Пин OUT соединяется с пином 2 Уно, а VCC подсоединено к контакту +5 В. Принципиальная схема конструкции:

Программная часть

Помимо контроллера, для функционирования оборудования необходима управляющая аппаратным комплексом программа. Ниже приведен простой скетч:

В нем при обнаружении гаджетом движения на последовательный порт отправляется 1, а в ином случае уходит значение 0. Это простейшая программа, с помощью которой можно протестировать собранный датчик.

Модифицируем устройство добавлением реле, которое станет включать свет. Принципиальная схема подключения:

Макет:

Программа для реализации данного функционала:

Теперь, если собрать компоненты по схеме, загрузить скетч в Ардуино и соединить систему с электросетью дома, по сигналу сенсора перемещения контроллер заставит сработать реле, а то, в свою очередь, включит свет.

Описание датчика движения

Создаваемые на базе Ардуино сенсоры перемещения устроены довольно просто. Они работают на принципе регистрации инфракрасных излучений. Помимо контроллера, основной компонент устройства — высокочувствительный пассивный пироэлектрический (PIR) элемент, регистрирующий присутствие определенного уровня инфракрасного спектра. Чем теплее появившийся в радиусе действия сенсора объект, тем сильнее излучение.

Типичный PIR-датчик снабжается полусферой с фокусирующими поступающую на сегменты сенсора тепловую энергию линзами. Обычно применяется линза Френеля: она хорошо концентрирует тепло и существенно увеличивает чувствительность. В качестве платформы нередко берут Arduino Uno, но возможно создание датчика и на других версиях контроллера.

Конструктивно PIR-сенсор делится на две части

Поскольку для устройства принципиально важно улавливание движения в зоне покрытия, а не уровень тепловой эмиссии, части устанавливаются так, чтобы при появлении на одной из них большего уровня излучения на выход гаджета подавался сигнал low или high. Далее он обрабатывается микроконтроллером

Схемы для самодельных датчиков движения

Предлагаем рассмотреть несколько схем, пригодных для повторения и изучения принципов работы датчиков. Кроме того, микроволновый поможет освоить еще и основы радиопередающей техники и детектирования сигналов, а схемы с применением микроконтроллеров позволят сделать модульный вариант с готовых решений для Ардуино.

Емкостной

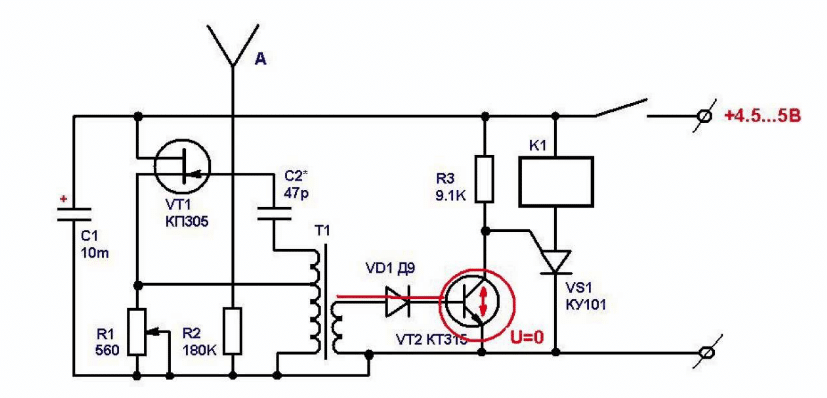

Примем за нормальное состояние – когда рядом с сенсором никого нет, а за срабатывание – когда вы рядом.

Транзистор VT1 – это узел генератора на полевом ключе, настроенном на 100 кГц. В резонанс с ним настроен колебательный контур L2C2. Электрически связан с генератором через R2. VD1 (детекторный диод). Частоты указаны при отсутствии внешних воздействий, т. е. вы не касаетесь схемы, и удалены от нее. Деталь DA1 – компаратор, нужен для сравнения сигнала с диода и опорного напряжения заданного через R3. В нормальном состоянии выход должен стремиться к нулю. При этом сигнал на неинвертирующем входе компаратора «–» равен 5 В, а на выходе – 0 В.

Когда вы подходите к сенсору, емкость увеличится, частота генератора уменьшится, вы влияете именно на частоту генератора, а L2C2 частота задана колебательным контуром параллельно соединенной емкости и индуктивности.

Резонанс между генератором и этим контуром исчезает, и напряжение на неинвертирующем входе падает. Так как напряжение на инвертирующем растет, то выход начинает подтягиваться к напряжению питания и остановится на уровне 8 вольт (примерно), их можно использовать для управления реле, через транзистор для усиления выходного тока, тиристорами и прочими приборами, от которых вы уже запитаете нагрузку.

Обе катушки намотаны на ферритовых кольцах 2000 НМ, 20 мм внешним диаметром по 100 витков провода ПЭВ-2 0.2 мм, виток к витку. В свою очередь, L1 имеет отвод от 20 витка, а L2 от 50 витка (от середины). Мотайте так, чтобы расстояние между началом и концом было не меньше чем 0.3 мм.

Датчик – 2 куска провода 1 мм диаметром и длиной 1–1.5 м располагаются на расстоянии 20 см друг от друга.

Настройка: вольтметром меряем напряжение C5, вращая подстроечный C4, добиваемся максимального напряжения (2.5–5 В), если напряжение ниже, добавляем параллельно С3 постоянный конденсатор 15 пФ, если все равно не хватает напряжения – уменьшаем R1, но не менее 500 кОм. Следующий шаг – по схеме R3 выкрутить в нижнее положение, а R2 в среднее. Светодиод, подключенный к выходу ОУ через резистор, светится. Вращая R3 сделать так, чтобы он погас. Проводите настройку непосредственно там, где он и будет установлен. Если провести настройку на рабочем столе, а потом разместить датчик, где вы планировали – скорее всего, придется настраивать заново.

Тепловой датчик на Arduino

Для сборки проекта ПИР датчика движения на Ардуино нужно:

PIR-датчик HC-SR501.
Arduino UNO (или любая другая подобная).
Блок питания 4–6 V.

HC-SR501 – содержит в себе 1 пироэлектрический элемент, он накрыт линзой, и необходимую обвязку на печатной плате. С одной из сторон платы выведены подстроечные резисторы для регулировки чувствительности и времени задержки. Выходной сигнал имеет амплитуду в 3.3 вольта, а напряжение питания 5–12 вольт. Максимальная дистанция, на которой датчик сработает – 7 м, и задержка времени после срабатывания – до 5 минут.

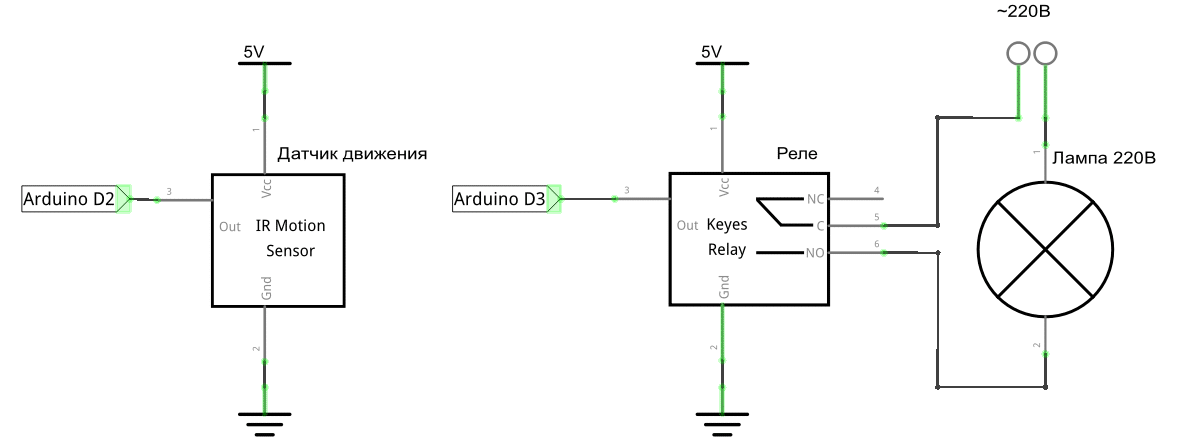

Схема соединения для управления светом через реле.

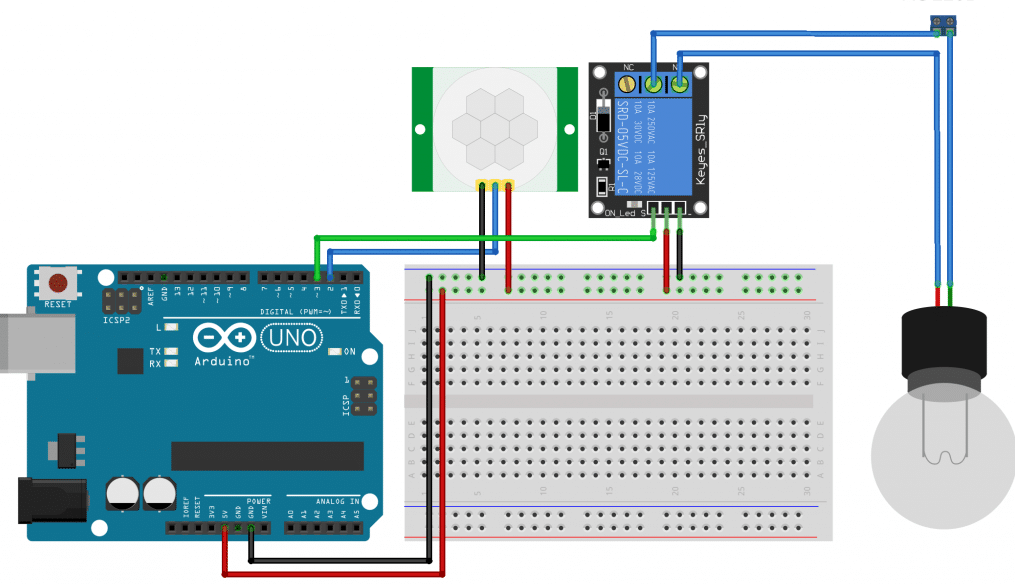

Наглядная схема соединений на беспаечной макетной плате (breadboard)

Программный код элементарен:

В зависимости от ваших потребностей вы можете модифицировать код.

Описание и назначение

Охранные системы сигнализации, применяемые в помещениях, могут иметь как специализированное назначение, так и строится на принципе многопланового обнаружения несанкционированного доступа. В построении таких систем используются:

Датчики вскрытия.
Датчики разбития окон.
Объемные датчики.

Первая группа ориентирована на установку в дверных и оконных конструкциях и призвана обеспечить охрану периметра помещения. Вторая обеспечивает охрану только оконных проемов и срабатывает при нарушении целостности оконных стекол. Объемные датчики дают возможность контролировать весь внутренний объем помещения, подавая сигнал при обнаружении в охраняемой зоне посторонних объектов или людей.

Сенсоры объема в отличие от герконов и контактных выключателей обладают большим спектром рабочих функций и возможностей регулировок. При установке они могут использоваться не только как часть охранной сигнализации, но и выступать в качестве элементов системы «умного дома» обеспечивающих включение освещения, контроля влажности воздуха, пожарной сигнализации.

Как выбрать датчик движения

Датчик движения для включения света обладает большим списком характеристик, как и любое другое электронное устройство. При выборе прибора их нужно учитывать, чтобы устройство корректно покрывало потребности пользователя.

Параметры также отличаются в зависимости от предназначения датчиков движения — использование в системах безопасности или инфракрасный прибор, который отвечает за включение света. Первые работают в сетях с напряжением до 24 В и совершенно не предназначены для коммутации больших токов.

Основные характеристики, на которые нужно обратить внимание при покупке:

Угол обзора и дальность зоны захвата. В системах безопасности, как правило, показатели колеблются в пределах 60–90 градусов и 10–15 метрах. Инфракрасные детекторы, которые устанавливаются по периметру территории, имеют особую конструкцию, за счет чего показатели могут значительно вырасти — дальность зоны захвата достигает 120–150 метров. Угол обзора в этом случае также будет больше. Линейный датчик способен захватить длинную и узкую область (такие приборы актуальны для мониторинга периметра).
Чувствительность

Для многих пользователей может быть важно, чтобы датчик для уличного освещения не реагировал на домашних любимцев. У прибора должна быть предусмотрена возможность настройки во избежание ложных срабатываний.

Также при выборе того, какую модель лучше купить, стоит учитывать скорость срабатывания (чем она меньше, тем лучше) и время работы после срабатывания.

Характеристики прибора

СВЧ датчикам обычно соответствуют следующие параметры:

частотность магнитного волнового излучения (примерно 5.8 ГГц). Зависит от марки выбранного прибора;
мощность электромагнитного излучения для создания поля. Изменяется в рамках 50–2200 Вт. Самые низкие показатели считаются максимально безопасными для человека и наоборот;
рабочее пространство в пределах 120–360 градусов. Угол работы устройства можно менять вручную, корректируя направление фольгированного монитора;
быстрота срабатывания в пределах 3 секунд — 12 минут. Подобный показатель закладывает завод изготовитель, чем качественнее изделие, выше его цена, тем быстрее проходит реакция;
радиус работы. Изменяется в рамках 2–12 м, заложен производителем, но меняется вручную в пределах допустимых значений.

Чем быстрее срабатывает прибор, насколько больше характеристик можно изменить вручную, чем большее пространство он охватывает, тем выше будет его стоимость. Подобная особенность, при учете изначально высокой цены на приборы электромагнитного типа излучения, делает их менее доступными для бытового использования. Чаще их применяют крупные заводы, корпорации, которые могут себе позволить подобные расходы.

Как выбрать оптимальное место установки

Когда выключатель с ДД сделан в едином корпусе, он предназначен для крепления к стене. При использовании двух элементов единой конструкции, расстояние между выключателем и сенсором можно увеличить с помощью соединяемых в схему проводов. При этом крепится датчик может на потолок.

Прикреплять на потолок сенсор предпочтительнее, поскольку это позволяет ему охватить большую территорию.

У каждого ДД есть свой угол обзора, который может достигать до 360 градусов. Если у него этот параметр «до»360 градусов, детектировать движение он сможет только в узконаправленном секторе. Если же нужно полностью охватить всю зону, придется размещать минимум 2 устройства с углом охвата менее 360 градусов.

Естественно, круговые и широкоугольные устройства на порядок дороже стандартных. Прежде чем делать покупку, прикиньте, что для вас будет приемлемым и рациональным в плане трат вариантом: датчик движения с полноценным кругом обзора или два, три, четыре с узконаправленным углом.

Для малой комнаты с единой дверью достаточно сенсора с узким обзором. Настроить на правильное детектирование в отношении светочувствительности и таймер отключения предварительно, и можно пользоваться. Есть два момента, которые следует учитывать при выборе места:

Первым критическим моментом настройки является такой параметр как «глухая зона» сенсора по высоте. Чтобы не создать при проектировании существенный изъян, изучите техническую документацию приобретаемой модели устройства.
Вторым важным моментом является ограничение дальности зоны обнаружения. То есть, если нужно настроить детектирование на длинном объекте (коридор, веранда), подбирайте приборы с сенсором на требуемую длину. Помните только одно, дальнобойный обзор повышает риски ложного срабатывания.

Принцип работы ИК датчика

Инфракрасные датчики могут иметь различную конструкцию, а принцип работы таких устройств может отличаться в зависимости от способа регистрации инфракрасного излучения. В такие приборы могут устанавливаться активные или пассивные ИК-элементы, а также комбинация этих двух типов детекторов ИК-излучения.

Активные

Работа активных датчиков похожа на систему радарного обнаружения самолётов, но только в инфракрасном диапазоне. Система этого типа состоит из двух основных элементов: генератора и приёмника ик-излучения. Первый элемент излучает сигнал в инфракрасном диапазоне, а второй — обрабатывает отражённый сигнал.

Если в зоне действия системы этого типа появляется какое-либо движение, то происходит доплеровский сдвиг частоты, на который и реагирует приёмник сигнала. Благодаря высокой степени чувствительности таких сенсоров они получили большее распространение, но по этой же причине такие устройства часто срабатывают ложно, например, при качании ветвей деревьев во время сильного ветра.

Пассивные

Пассивные устройства состоят только из приёмников сигнала. Излучателя в таких приборах нет, но благодаря высокой чувствительности сенсоров и применению линзы Френаля, удаётся добиться высоких результатов по обнаружению инфракрасного излучения, как в помещениях, так и на открытых площадках. Оптическая система разбивает детектируемое пространство на большое количество отдельных частей, что позволяет электронной системе сопоставлять уровень ИК излучения, исходящего из разных точек пространства. При обнаружении значительных расхождений в уровне излучения прибор срабатывает, и сигнал о наличии движения передаётся в систему звукового оповещения.

В качестве сенсора в пассивных устройствах используются пироэлектрические преобразователи. В приборе применяется чётное количество полупроводниковых элементов. Это необходимо, чтобы разделить между собой сигнал, поступающий от различных секторов линзы.

Комбинированные

В комбинированных инфракрасных системах применяются одновременно активный и пассивный датчики. Таким образом значительно снижается количество ложных срабатываний, ведь для включения электрического света, сирены сигнализации или других устройств необходимо получить «добро» от обоих сенсоров.

Комбинированные инфракрасные детекторы не лишены недостатков. Если по тем или иным причинам, какой либо датчик не сработает при наличии движения в зоне действия устройства, то подобные действия не приведут к срабатыванию охранной или пожарной системы.

Подключение PIR датчика движения

Большинство модулей с инфракрасными датчиками движения имеют три коннектора на задней части. Распиновка может отличаться, так что прежде чем подключать, проверьте ее! Обычно рядом с коннекторами сделаны соответсвующие надписи. Один коннектор идет к земле, второй выдает интересующий нас сигнал с сенсоров, третий — земля. Напряжение питания обычно составляет 3-5 вольт, постоянный ток. Однако иногда встречаются датчики с напряжением питания 12 вольт. В некоторых больших датчиках отдельного пина сигнала нет. Вместо этого используется реле с землей, питанием и двумя переключателями.

Для прототипа вашего устройства с использованием инфракрасного датчика движения, удобно использовать монтажную плату, так как большинство данных модулей имеют три коннектора, расстояние между которыми рассчитано именно под отверстия макетки.

В нашем случае красный кабель соответсвует питанию, черный — земле, а желтый — сигналу. Если вы подключите кабели неправильно, датчик не выйдет из строя, но работать не будет.

Тестирование PIR датчика движения

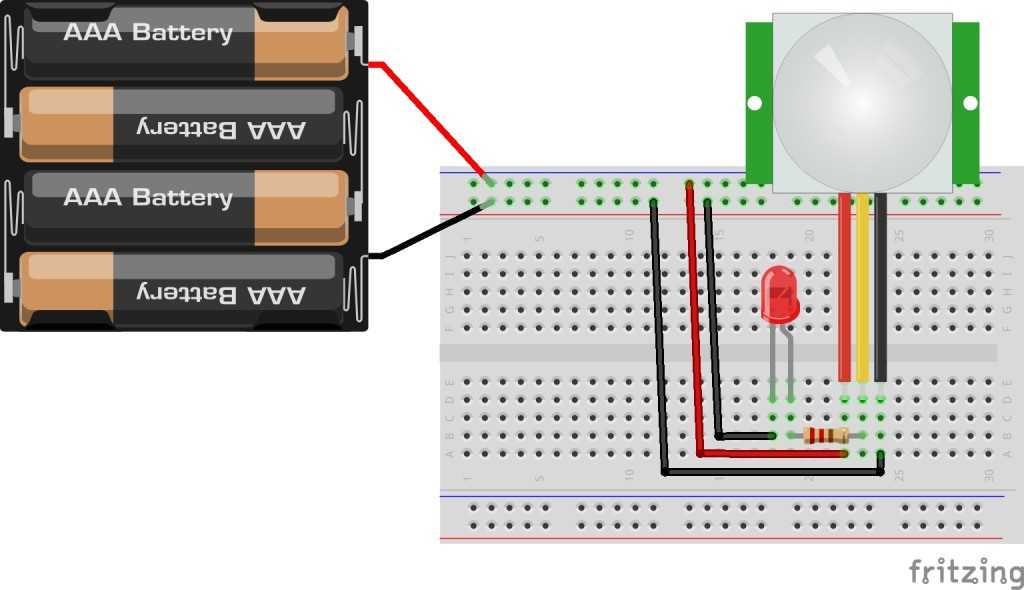

Соберите схему в соответсвии с рисунком выше. В результате, когда PIR датчик обнаружит движение, на выходе сгенерируется сигнал HIGH, который соответсвует 3.3 В и светодиод загорится.

При этом учтите, что пироэлектрический датчик должен ‘стабилизироваться’. Установите батарейки и подождите 30-60 секунд. На протяжении этого времени светодиод может мигать. Подождите, пока мигание закончится и можно начинать махать руками и ходить вокруг датчика, наблюдая за тем, как светодиод зажигается!

Настройка перезапуска датчика

У пироэлектрического датчика движения есть несколько настоек. Первой мы рассмотрим ‘перезапуск’.

После подключения, посмотрите на заднюю поверхность модуля. Коннекторы должны быть установлены в левом верхнем углу L, как это показано на рисунке ниже.

Обратите внимание, что при таком варианте подключения, светодиод не горит постоянно, а включается-выключается, когда вы двигаетесь возле него. Это опция ‘без перезапуска’ (non-retriggering)

Теперь установите коннектор в позицию H. После тестирования окажется, что светодиод горит постоянно, если кто-то движется в пределах зоны чувствительности датчика. Это режим ‘перезапуск’.

Рисунок ниже из даташита датчика BISS0001:

Для большинства случаев режим ‘перезапуск’ (коннектор в позиции H кк это показано на рисунке ниже) лучше.

Настраиваем чувствительность

На многих инфракрасных датчиках движения, в том числе и у компании Adafruit, установлен небольшой потенциометр для настройки чувствительности. Вращение потентенциометра по часовой стрелке добавляет чувствительность датчику.

Изменение времени импульса и времени между импульсами

Когда мы рассматривает PIR датчики, важны два промежутка времени ‘задержки’. Первый отрезок времени — Tx: как долго горит светодиод после обнаружения движения. На многих пироэлектрических модулях это время регулируется встроенным потенциометром.
Второй отрезок времени — Ti: как долго светодиод гарантированно не загорится, когда движения не было. Изменять этот параметр не так просто, для этого может понадобится паяльник.

Давайте взглянем на даташит BISS:

На датчиках от Adafruit есть потенциометр, отмеченный как TIME. Это переменный резистор с сопротивлением 1 мегаом, который добавлен к резисторам на 10 килоом. Конденсатор C6 имеет емкость 0.01 микрофарат, так что:

Tx = 24576 x (10 кОм + Rtime) x 0.01 мкФ

Когда потенциометр Rtime в ‘нулевом’ — полностью повернут против часовой стрелки — положении (0 мегаом):

Tx = 24576 x (10 кОм) x 0.01 мкФ = 2.5 секунды (примерно)Когда потенциометр Rtime полностью повернут по часовой стрелке (1мегаом):

Tx = 24576 x (1010 кОм) x 0.01 мкФ = 250 секунд (примерно)

В средней позиции RTime время будет составлять около 120 секунд (две минуты). То есть, если вы хотите отслеживать движение объекта с частотой раз в минуту, поверните потенциометр на 1/4 поворота.

Для более старых/других моделей PIR датчиков

Если на вашем датчике нет потенциометров, можно провести настройку с помощью резисторов.

Нас интересуют резисторы R10 и R9. К сожалению, китайцы умею многое. В том числе и путать надписи. На рисунке выше приведен пример, на котором видно, что перепутаны R9 с R17. Отследить подключение по даташиту. R10 подключен к 3 пину, R9 — к 7 пину.

Например:

Tx is = 24576 * R10 * C6 = ~1.2 секунд

R10 = 4.7K и C6 = 10 нанофарад

Ti = 24 * R9 * C7 = ~1.2 секунд

R9 = 470K и C7 = 0.1 микрофарад

Вы можете изменить время задержки установив различные резисторы и конденсаторы.

Общие сведения

Любой человек или животное с температурой выше нуля испускает тепловую энергию в виде излучения. Это излучение не видно человеческому глазу, потому что оно излучается на инфракрасных волн, ниже спектра, который люди могут видеть. Измерение этой энергии, не то же самое, что измерять температуру. Так как температура зависит от теплопроводности, поэтому, когда человек входит в комнату, он не может мгновенно изменить температуру в помещении. Однако есть уникальная инфракрасное излучение из-за температуры тела и которую ищет PIR датчик.
Принцип работы инфракрасного датчика движения HC-SR501 прост, при включении, датчик настраивается на «Нормальную» инфракрасное излучение в пределах своей зоны обнаружения. Затем он ищет изменения, например человек прошел или переместился в пределах контролируемой зоны. Для определения инфракрасного излечение детектор использует пироэлектрический датчик. Это устройство, которое генерирует электрический ток в ответ на прием инфракрасного излучения. Поскольку датчик не излучает сигнал (например, ранее упомянутый ультразвуковой датчик), его наказывают «пассивным». Когда обнаружено изменение, датчик HC-SR501 изменяет выходной сигнал.

Для повышения чувствительности и эффективности датчика HC-SR501 используется метод фокусировки инфракрасного излечения на устройство, достигается, это с помощью «Линзы Френеля». Линза выполнен из пластика и выполнена в виде купола и фактически состоит из нескольких небольших линз Френеля. Хоть пластик и полупрозрачен для человека, но на самом деле полностью прозрачен для инфракрасного света, поэтому он также служит в качестве фильтра.

HC-SR501 — недорогой датчик PIR, который полностью автономный, способный работать сам по себе или в сопряжении с микроконтроллером. Датчик имеет регулировку чувствительности, которая позволяет определять движение от 3 до 7 метров, а его выход можно настроить так, чтобы он оставался высоким в течение времени от 3 секунд до 5 минут. Так же, датчике имеет встроенный стабилизатор напряжения, поэтому он может питаться от постоянного напряжения от 4,5 до 20 вольт и потребляет небольшое количество тока. HC-SR501 имеет 3-контактный разъем, назначение следующие:

Назначение выводов► VCC — положительное напряжение постоянного тока от 4,5 до 20 В постоянного тока.
► OUTPUT — логический выход на 3,3 вольта. LOW не указывает на обнаружение, HIGH означает, что кто-то был обнаружен.
► GND — заземление.

На плате также установлены два потенциометра для настройки нескольких параметров:► SENSITIVITY — устанавливает максимальное и минимальное расстояние (от 3 метров до 7 метров).► TIME (ВРЕМЯ) — время, в течение которого выход будет оставаться HIGH после обнаружения. Как минимум, 3 секунды, максимум 300 секунд или 5 минут.

Назначение перемычек:► H — это настройка Hold или Repeat. В этом положении HC-SR501 будет продолжать выдавать сигнал HIGH, пока он продолжает обнаруживать движение.► L — Это параметр прерывания или без повтора. В этом положении выход будет оставаться HIGH в течение периода, установленного настройкой потенциометра TIME.

На плате HC-SR501 имеются дополнительные отверстия для двух компонентов, рядом расположена маркировка, посмотреть на нее можно сняв линзу Френеля.

Назначение дополнительных отверстий:► RT — это предназначено для термистора или чувствительного к температуре резистора. Добавление этого позволяет использовать HC-SR501 в экстремальных температурах, а также в некоторой степени повышает точность работы детектора.► RL — это соединение для светозависимого резистора или фоторезистора. Добавляя компонент, HC-SR501 будет работать только в темноте, что является общим приложением для чувствительных к движению систем освещения.

Как самостоятельно установить датчик движения для управления освещением

При самостоятельном монтаже оборудования специалисты рекомендуют придерживаться следующего алгоритма.

Выбор места установки с учётом радиуса действия, угла обзора, степени защиты корпуса.
Подключение в соответствии с рекомендациями производителя.
Монтаж датчика движения.
Настройка устройства с помощью винтовых регуляторов.

Если основной задачей датчика движения является управление освещением, технология монтажа аналогична алгоритму подключения к системе одноклавишного выключателя стандартного исполнения. При этом специалисты рекомендуют предусматривать для подобного оборудования отдельный контур. Алгоритм предусматривает следующие операции.

Монтаж подрозетника (высота при настенной установке внутри жилых комнат, офисных помещений может варьироваться от 1.2 до 2 метров, в коридорах, подъездах аналогичные устройства размещают под потолком).
2-жильный провод от датчика, 3-жильный кабель подводится в распределительную коробку от автоматического выключателя.
К коробке прокладывается кабель от светильника, другой техники, управляемых с использованием датчика движения.
Жилы соединяются в строго определённой последовательности. Ноли питающей линии и осветительного прибора, заземление (при его наличии в системе), а затем «фаза» автомата с аналогичным проводником датчика. После этого вторая жила кабеля, подведённого от микроволнового прибора, к L светильника.
Сам датчик подключается к сети в соответствии с обозначениями на корпусе, предусмотренными производителем.
Корпус прибора монтируется на стене или потолке.
