Прежде, чем подключить интернет, выберите провайдера. Задайте ему несколько вопросов. Какова скорость соединения? Какими дополнительными услугами можно будет пользоваться, оплатив пакет? Будет ли предоставлен белый IP адрес? Последний вопрос особенно важен, если интернетом будет пользоваться компания. Затем переходим к выбору оборудования.
Виды кабелей для интернета
В перечне основных видов сетевых кабелей:
- коаксиальный;
- оптоволоконный;
- витая пара.
Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).
Отличается конфигурация разъёмов провода:
- BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
- BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
- BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
- BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.
Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.
До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.
Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:
- серый (применяется во внутренних пространствах зданий);
- черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
- оранжевый оттенок используется для обозначения негорючих полимерных соединений.
Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.
В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.
Медные проводники в Ethernet-кабеле выпускаются:
- цельными;
- скрученными.
Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях.
Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.
Категории
Помимо вышеперечисленных разновидностей, провода типа витая пара делятся на категории в зависимости от эффективности частотного диапазона, который пропускают. На данных момент их 12 (вместе с модификациями некоторых категорий). Среди них те, которые уже не используются и те, которые еще не укоренились на нашем рынке. Поэтому не буду засорять вам голову лишней информацией, рассказывая про каждую категорию.
Скажу только, что на сегодня самыми востребованными являются изделия 5-й категории. Они работают на полосе частот в 100 МГц. Применяются для организации локальных сетей по технологиям Fast и Gigabit Ethernet. Скорость передачи данных равняется 100 Мбит/с, если в деле 2 пары, и до 1000 Мбит/с — если 4.
Экранирование
Существует несколько основных способов экранирования сетевых элементов:
- FTP – защитное экранирование осуществляется фольгой.
- F2TP – двойной экран из фольги.
- S/FTP – каждый из проводников покрыт фольгой.
- STP – каждая из жил и весь кабель покрыты фольгой.
- U/STP – каждая из жил по отдельности покрыта фольгой.
- SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.
Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.
Важно. Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий
В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.
Витая пара
Служит для построения компьютерных сетей. Витая пара может быть экранированной и неэкранированной.
Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полезные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).
Также внутри кабеля встречается так называемая «разрывная нить» (обычнокапрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.
Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.
В зависимости от вида кабеля возможны различные варианты защиты:
- UTP или незащищенная, без общего экрана для пар проводов;
- FTP, или фольгированная, с экраном из алюминиевой фольги;
- STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
- S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.
Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория CAT5. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.
Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непроводящего диэлектрического слоя — бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в качестве которого чаще всего применяется проводящая медная оплетка.
Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.
Экранированная витая пара хорошо защищает передаваемые сигналы от внешних помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излучения. Наличие заземляемого экрана удорожает кабель и усложняет его прокладку.
Для построения сетей применяются следующие разновидности кабеля:
UTP (unshielded twisted pair)
Категории кабеля витая пара (скорость передачи данных).
В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.
Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.
- CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
- CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годиться для построения современных сетей.
- CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
- CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
- CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
- CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
- CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до до 10 Гбит/с протяженностью не более 55 метров.
- CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
- CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
- CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.
На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.
Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.
Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!
Самостоятельный обжим
Для самостоятельного изготовления кабеля потребуются лишь некоторые навыки по электромонтажным работам, в остальном нет ничего сложного. Для большего понимания ниже приведена подробная инструкция:
Инструменты и материалы
Начинать лучше с того, чтобы все подготовить. Для работы понадобятся:
- канцелярский или обычный нож;
- обжимное устройство;
- непосредственно кабель (отрезок нужной длины с запасом по 10 см с каждой стороны) и коннекторы типа RJ45.
Инструкция
Для достижения результата при распиновке интернет-кабеля (8 проводов или 4 провода), близкого к профессиональному, следует придерживаться следующих шагов:
Если на обжимном устройстве есть хороший нож с ограничителем, лучше воспользоваться им, если нет – канцелярским. Аккуратно, не до конца, надрезать защитный слой верхней изоляции, отступив от края примерно 4 см (так удобнее будет расплетать пару). Надрез должен быть таким, чтобы парой небольших сгибов ПВХ надломилась и без усилий «слезла» с жил.
Обратите внимание! Если под изоляцией присутствует тонкая оберточная пленка на ощупь как целлофан или капроновый шнур – НЕ НАДО отрезать, нужно аккуратно завернуть их назад, при обжимке они зафиксируются защелкой, и таким образом будет создан дополнительный армирующий элемент
- После этого необходимо обеспечить последовательность проводов по нужной цветовой схеме, делать это следует поочередно для каждой из сторон (то есть раскладка на одной стороне – обжимка – переход к другой), иначе жилы могут перепутаться и придется делать работу заново.
- Взять коннектор и расположить его более гладкой стороной к лицу (так пины будут соответствовать свои номерам, от 1 до 8), предварительно кусачками на обжимном устройстве обрезать провода до длины 1,5 см и ввести их в свои посадочные места.
- После этого аккуратно, не дергая и не поворачивая ничего, завести коннектор в отверстие для обжимки, убедиться, что армирующие ленты или нити выведены наружу и вместе с изоляцией находятся непосредственно под плоскостью нажимной защелки.
- Выполнить обжимку, плавно, но в то же время с усилием нажав на оба рычага устройства. Должен послышаться характерный щелчок. Это будет означать, что защелка зафиксировала изоляцию, а также армирующие слои. Теперь они никуда не съедут.
- Визуально проверить пробой изоляции жил наконечниками пинов, их выступы должны быть отчетливо видны. Если все в порядке, повторить все пункты со вторым концом.
Обжим кабеля без инструмента
Зачастую бывает так, что необходима распиновка коннектора на интернет-кабеле в домашних условиях, а специализированный инструмент отсутствует. Для достижения удовлетворительного результата подойдут подручные средства, которые всегда можно найти в каморке. При работе следует руководствоваться таким порядком действий:
- подготовить плоскую отвертку с тонким шлицем, молоточек или пассатижи (чем можно делать легкие удары по ручке отвертки), канцелярский нож, бокорезы или ножницы, отрезок кабеля нужной длины, коннекторы;
- выполнить все действия по зачистке изоляции, расположению жил и вводу их в пазы коннектора как это описано в предыдущей инструкции;
- расположить коннектор на краю столешницы так, чтобы плоскость под пинами лежала ровно, без люфтов, а пружинная защелка «висела» в воздухе (не находилась на столе);
- взять отвертку, расположить ее шлиц на поверхности пина и легкими, но уверенными ударами молотка по ручке пробить изоляцию жилы, повторить эту операцию для оставшихся семи контактов (при выполнении этого пункта желательно попросить кого-нибудь помочь подержать коннектор);
- повторить пункты для другого конца кабеля.
«Витая пара» — разновидности и способы обжима
Кабель для локальной сети «витая пара» получил свое название из-за того, что он состоит из восьми жил, попарно переплетенных между собой. Каждая жила имеет изоляцию строго закрепленного в спецификации цвета. В качестве внешнего изолирующего материала, защищающего сигнал от электромагнитных помех, используется поливинилхлорид или полиэтилен. Существует несколько разновидностей такого кабеля:
- UTP (Unshelded Twisted Pair) — не экранированная модификация, наиболее часто используемая для прокладки домашних или офисных сетей, когда не оказываются сильные помехи на передаваемый сигнал.
- FTP (Foiled Twisted Pair) — кабель с дополнительным экраном из алюминиевой фольги под внешней изоляцией.
- STP (Shelded Twisted Pair) — помимо общего экрана имеет дополнительный, для каждой пары по отдельности.
Витая пара имеет 7 категорий, и, чем больше номер категории, тем провод более защищен от электромагнитного излучения. Для сетей Ethernet применяется кабель 5-й категории (CAT5), который имеет полосу пропускания 100 МГц. Рекомендуется при монтаже новых объектов использовать более совершенную модификацию CAT5e для более высокочастотных сигналов с полосой в 125 МГц.
Витая пара используется для создания соединения на скоростях от 100 Мбит/с до 40 Гбит/с в зависимости от категории и качества самого кабеля и от его длины между конечными устройствами. Обычно длина сегмента не должна превышать 100 м.
Провод должен иметь разъем для подключения в сетевые устройства. Для витой пары используется разъем RJ-45 (8P8C — 8 position and 8 contacts). Внутри коннектора есть специальные канавки с контактами для каждой жилы. Есть несколько вариантов обжима сетевых кабелей: прямой и обратный (кроссовер). Прямой патч-корд применяется для соединения компьютера с маршрутизатором или коммутатором или для соединения активного сетевого оборудования между собой. Кросовый используется довольно редко и служит для соединения двух компьютеров между собой
В настоящее время практически все производители устанавливают «умные» сетевые карты, которым не важно расположение проводков в разъеме, но желательно придерживаться стандартов, и располагать жилы так, как написано в спецификации. Это поможет избежать коллизий в работе всей сети. Чтобы изготовить прямой провод для локальной сети жилы располагаются в следующем порядке на обоих концах:
Чтобы изготовить прямой провод для локальной сети жилы располагаются в следующем порядке на обоих концах:
- бело-оранжевый;
- оранжевый;
- бело-зеленый;
- синий;
- бело-синий;
- зеленый;
- бело-коричневый;
- коричневый.
Чтобы изготовить патч-корд для простоты работы используются специальные клещи — кримпер (или «обжимка» в простонародье). Кримпер позволяет не только равномерно зажать провод в коннекторе, но и правильно обрезать и зачистить изоляцию. В исключительных случаях можно использовать плоскую отвертку или нож, но тогда качество не будет удовлетворительным. Существуют разъемы, которые зажимаются без кримпера, но они предназначены для многожильных мягких проводов и для стандартной витой пары могут не подойти.
Материал проводников.
Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток — это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.
| Алюминиевый проводник (Al)
Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились. |
|
| Омеднённый алюминий (CCA)
В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного. Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.). |
|
| Медь (Cu) Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой. |
|
| Solid или Stranded
Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded. |
| Solid care | Stranded |
| Подходит для передачи на большие расстояния. Используется для монтажа горизонтальной подсистемы СКС. | Гибкий и лёгкий в обращении. Используется в основном, для изготовления патч-кордов. |
Таблица значений AWG для одножильных кабелей.
| AWG | Диаметр кабеля, мм (mm) | Сечение кабеля, мм² (mm²) | Сопротивление кабеля Ом/м [Ohm/m] |
| 22 | 0.644 | 0.326 | 0.0530 |
| 23 | 0.573 | 0.258 | 0.0668 |
| 24 | 0.511 | 0.205 | 0.0842 |
Обжимка витой пары (схема обжима витой пары)
Теперь нам надо разобраться, какой проводок кабеля должен подходить к тому или иному контакту в разъеме RJ45. Для этого условимся, что мы строим сеть по спецификации 100Base-TX, т.е. с использованием двух пар из четырех возможных (см. таблицу выше). Существует два стандарта: EIA/TIA-568A и EIA/TIA-568B, в соответствии с которыми и определяется расположение проводов в разъемах. Для лучшего восприятия, на выбор представлены две одинаковые по содержанию таблицы разводки витой пары:
| EIA/TIA-568A | EIA/TIA-568B |
| 1 1 — зелёно-белый
2 2 — зелёный 3 3 — оранжево-белый 4 4 — синий 5 5 — сине-белый 6 6 — оранжевый 7 7 — коричнево-белый 8 8 — коричневый |
1 1 — оранжево-белый
2 2 — оранжевый 3 3 — зелёно-белый 4 4 — синий 5 5 — сине-белый 6 6 — зелёный 7 7 — коричнево-белый 8 8 — коричневый |
Таблица 2.1 Разводка кабеля. Соответствие проводов номерам контактов.
| Стандарт | Номер контакта | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| 568A | зелёно-белый | зелёный | оранж.-белый | синий | сине-белый | оранж. | коричнево-белый | коричневый |
| 568B | оранж.-белый | оранж. | зелёно-белый | синий | сине-белый | зелёный | коричнево-белый | коричневый |
Таблица 2.2 Разводка кабеля. Соответствие проводов номерам контактов.
 |
 |
||
| а) 568A | б) 568B |

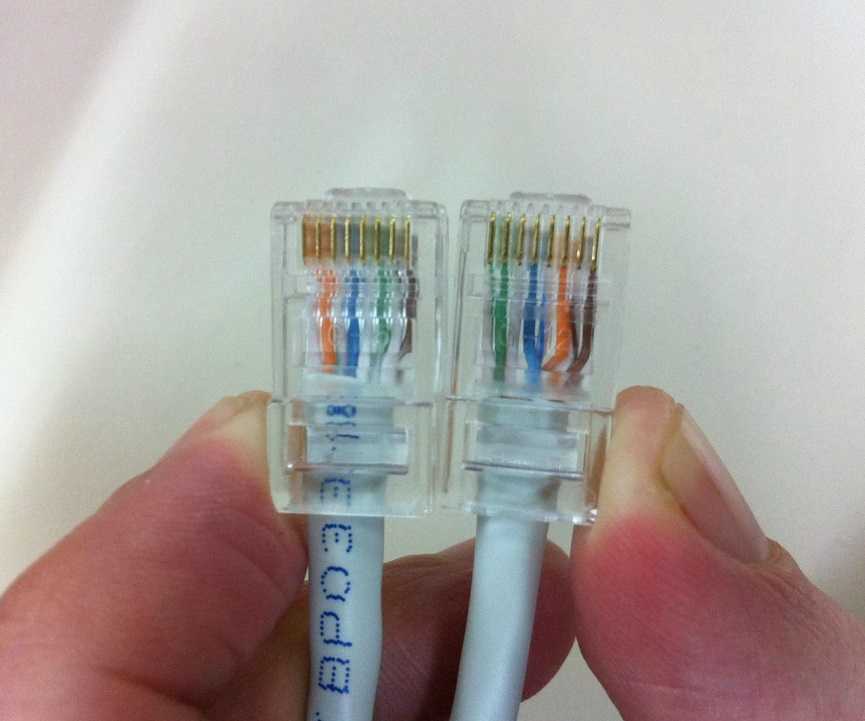

Рис. 4. Разводка кабеля и обжатый разъем под соответствующий стандарт
По большому счету, если вы замените пару одного цвета на пару другого цвета , то сеть будет работать и на ней, хотя, возможно, и немного не так, как положено при стандартном расположении. Можно еще поменять провода одной пары местами, т.е., например, вместо оранжево-белого подключить оранжевый, а вместо оранжевого — оранжево-белый. Тоже будет работать. Однако, стандарт, есть стандарт.
Для соединения компьютера или другого сетевого устройства (порта MDI) с концентратором (портом MDI-X) используют кабели, обжатые по одному и тому же стандарту с обоих концов. Т.е. либо только 568A, либо только 568B, т.к. при таком соединении нет необходимости перекрещивания пар в самом кабеле. При соединении же, например, двух компьютеров (портов MDI) необходимость в перекрещивании пар существует, поэтому используют оба стандарта для обжатия каждого из концов: один конец по 568A, другой — по 568B.
|
Таблица 3. Схема обжима витой пары. (четырехпарный провод)
Для соединения устройств можно использовать и двухпарный провод. В этом случае, надо не забывать, что используются только 1,2,3 и 6 контакты, и не ошибиться при обжатии.
|
Таблица 4. Схема обжима витой пары (двухпарный провод)
Применение отвертки
На такой случай есть простая инструкция, как заменить джек RJ45 с помощью отвёртки в домашних условиях.
Подготовительная последовательность такая же, как и в предыдущем варианте:
- отрезать коннектор, если есть;
- зачистить от внешней изоляции, например, ножом и плоскогубцами;
- выровнять длину проводков;
- расположить жилы в соответствии с нужной разводкой;
- вставить провод в штепсель RJ45.
Дальше, надо обязательно проверить, как встали проводники. Если порядок соблюдён и каждый находится в своей дорожке и касается золотистой клеммы, переходим к обжимке. Нужно положить разъем на стол таким образом, чтобы защёлка была снизу. Взять отвёртку и надавать на крепление в разъёме, которое зафиксирует сам кабель в коннекторе.
После этого, той же отвёрткой, необходимо поочерёдно продавливать клеммы разъёмы по одной. Делать надо так, чтобы контакт клеммы пробивал изоляцию жилы и становился с проводом одним целым.
Выполнять этот шаг нужно особо внимательно и рассчитывать силу при каждом нажатии, чтобы не пережать клемму и не сломать разъем.
Для начала оцените фиксацию, чтобы коннектор не болтался на кабеле и не слетал с него. Если физически все выглядит прекрасно, то можно проверить остальное.
Сделать это можно разными способами, в зависимости от того для каких целей делалась обжимка.
Если делали провод для соединения компьютера с роутером, то подсоедините один штепсель в разъем WAN на роутере, а второй в Ethernet — разъем на PC. При положительном результаты лампочки «заморгают» и вы сможете установить Internet-соединение.
Как показывает практика, произвести самостоятельный ремонт интернет-кабеля совершенно несложно. Эта процедура не требует каких-то особенных знаний, главное, разобраться какая разводка жил будет использоваться.
В остальном дело техники, вы можете обжимать интернет-провод с помощью специального обжимателя или ограничиться простой отвёрткой. Конечно, в первом варианте сделать это можно быстрее. Но главная фишка второго заключается в том, чтобы не покупать инструмент. Метод особенно актуален для тех, кому не надо выполнять эту работу постоянно.
Смотрите видео, в котором специалист подробно разъясняет, как обжать кабель для интернета своими руками:
Как подключать Интернет с помощью сетевого кабеля
Чтобы получить 100-мегабитную скорость, следует воспользоваться 2 парами из 4 — зелёной и оранжевой. Остальные две применяются для подсоединения другого компьютера. Возможно также разделение проводника на 2 части. Таким образом можно получить двойной кабель. Но следует учесть, что параметры такого изделия будут идентичны как у одинарного. При использовании подобного элемента могут значительно ухудшиться качество и скорость передачи данных.
Важно! При осуществлении обжима не соблюдая требования стандартов при подключении к сети, может возникнуть ошибка. Это выразится потерей передаваемых данных или в неработоспособности проводника (данный показатель может напрямую зависеть от длины кабеля)
Чтобы определить правильность и эффективность обжатия изделия, необходимо воспользоваться специальным кабельным тестером. Данное устройство состоит из передатчика и приёмника, которые идут в комплекте. При помощи первого прибора осуществляется подача сигнала на каждую из жил проводника, а также дублируется передача индикацией благодаря наличию светодиодов на самом приёмнике. Если происходит загорание всех 8 индикаторов, тогда это говорит о том, что обжим проводника выполнен верно.
Как происходит соединение при помощи провода
Существуют несколько вариантов выбора схемы перекрёстного соединения жил. Однако они ограничиваются Power over Ethernet по стандарту IEEE 802.3af-2003. Данный вариант функционирует автоматически, если жилы в кабеле подсоединяются один к одному.
На этом все. Главное при монтаже любого провода — не допускать изгибов, составляющих более восьми внешних диаметров. Сильный изгиб может стать причиной увеличения наводок или приведет к разрушению самого кабеля.
Что такое обжим витой пары и как его делать
Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.
Типы ножей в коннекторах RJ45 для разных проводов разные
На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.
Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим
Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.
Оптимальный вариант для обжима витой пары своими руками
При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.
При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.
Отличия ФТП кабеля от ЮТП
Метод скручивания проводов для подавления помех использовался ещё во времена телеграфных линий. Данная технология даёт ощутимую добротность сигнала, вплоть до некоторых частот при определённых дистанциях линий. Однако в современных сетях этих показателей недостаточно, и обычные кабели утп принимают на себя слишком много наведённых помех, особенно вблизи силовых проводников и прочих мощных источников радиопомех. Спастись от этого воздействия помогает кабель FTP.
Важно! Попадание помех на кабель, передающий аналоговый сигнал, на первый взгляд может быть незаметным. Однако в измерительных цепях сторонние наводки приводят к погрешностям
Поэтому лучше использовать экран для дополнительной защиты от помех.
Между кабелями utp ftp разница заключается в строении. Сама аббревиатура FTP расшифровывается как «Foiled Twisted Pair», что означает «фольгированная витая пара». Данный вид кабеля является усовершенствованным UTP и позволяет передавать данные на более высоких частотах и на дальние расстояния. В роли защиты от помех выступает металлическая фольга. Экран располагается под наружной оболочкой кабеля и имеет толщину менее 0,1 мм. Наличие металла в проводнике никак не сказывается на его гибкости и прочих монтажных свойствах. Однако существенно увеличивается помехоустойчивость линии. При этом фольгу необходимо заземлять, чтобы с неё могли стекать наведённые потенциалы и помехи.
Строение FTP

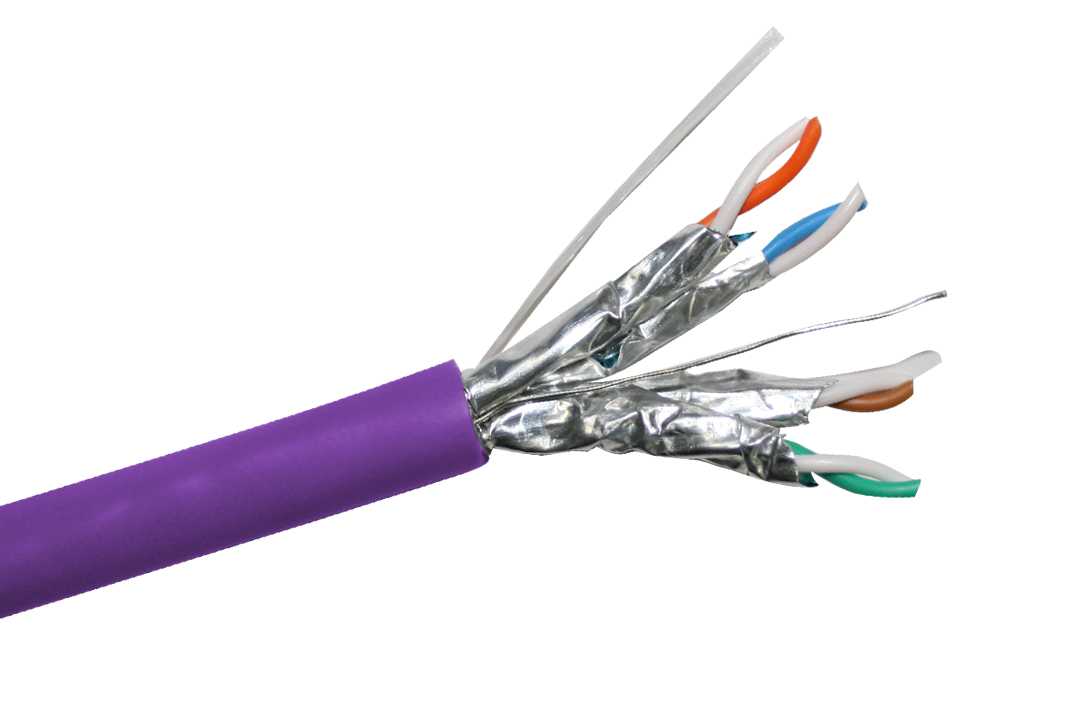

Также выделяют S/FTP кабеля. В них, помимо общего наружного металлического экрана, предусмотрена фольга на каждой отдельной витой паре. Такое усиление также заметно сказывается на пропускной способности линии, ведь в этом случае помехам придётся преодолеть ещё один дополнительный слой экранирования. Существует и вариант, в котором фольга имеется только на скрученных проводниках, а общий экран отсутствует. В этом случае кабель будет называться U/STP.
Кабель U-STP
Наличие экранирующей фольги работает и в обратную сторону. Она помогает снизить помехи, испускаемые самой витой парой ftp во внешнюю среду. Тем самым уменьшается общий электромагнитный фон, и создаётся возможность работы вблизи линии более чувствительного к помехам оборудования.
Таким образом, экран не только защищает сам кабель, но и находящееся рядом с ним оборудование. Дополнительно фольга выполняет функцию механической защиты, ведь, в отличие от поливинилхлорида, она не трескается от перепада температур и солнечных лучей. Такое свойство крайне необходимо при уличной прокладке.
Без UTP линий невозможен век цифровых технологий. Благодаря данным кабелям, люди способны непрерывно обмениваться информацией. При этом передача данных происходит на немыслимых 10 лет назад скоростях, а о существовании помех практически можно забыть.
