Слаботочные системы охватывают широкий спектр инженерных решений — от структурированных кабельных сетей до охранной сигнализации и систем контроля доступа. Если вас интересует подробный перечень услуг и выполняемых работ, узнать о них можно тут. Общее у всех слаботочных систем одно: они работают с напряжением до 25 В и не предназначены для передачи силовой электроэнергии, зато обеспечивают передачу информации, сигналов управления и данных.
Что входит в состав слаботочных систем
Слаботочная инфраструктура современного здания — это не одна сеть, а несколько взаимосвязанных подсистем. Каждая из них решает конкретную задачу и при этом может быть интегрирована с другими через единую систему управления.
Основные направления, которые традиционно относят к слаботочным системам:
- Структурированные кабельные системы (СКС) — основа для передачи данных и голосового трафика; включают горизонтальную и вертикальную разводку, коммутационное оборудование и активные компоненты сети.
- Системы видеонаблюдения — IP-камеры или аналоговые камеры с видеорегистраторами, обеспечивающие контроль периметра, входных групп и внутренних помещений.
- Системы контроля и управления доступом (СКУД) — считыватели карт, биометрические терминалы, электромагнитные замки и программное обеспечение для разграничения прав прохода.
- Охранная и пожарная сигнализация — датчики движения, дыма, тепла, кнопки тревоги и централизованные приёмно-контрольные панели.
- Системы оповещения и трансляции — громкоговорящая связь, эвакуационное оповещение, а также фоновая музыка и переговорные устройства.
- Слаботочная телефония и домофонные системы — от простых видеодомофонов до многоквартирных IP-домофонных комплексов.
Перечень систем может варьироваться в зависимости от типа объекта: в жилом доме приоритет отдаётся видеонаблюдению, домофону и интернету, тогда как для офисного центра на первый план выходят СКС, СКУД и телефония.
Проектирование: почему нельзя обойтись без схемы
Монтаж слаботочных сетей без предварительного проекта — распространённая ошибка, которая впоследствии обходится дороже, чем первоначальная экономия. Грамотно составленная схема кабельной трассы позволяет рассчитать точное количество материалов, избежать конфликтов с силовой электропроводкой и заранее определить расположение распределительных шкафов.
На этапе проектирования важно учитывать не только текущие потребности, но и резерв на будущее расширение. Правило здесь простое: лучше проложить дополнительные кабель-каналы или резервные жилы сейчас, пока стены не закрыты отделкой, чем через два года вскрывать штукатурку ради прокладки пары дополнительных патч-кордов. Это особенно актуально для офисов, где состав рабочих мест меняется регулярно.
Ещё один аспект проектирования — согласование с другими инженерными системами здания. Слаботочные трассы должны выдерживать нормируемое расстояние от силовых кабелей (как правило, не менее 50 мм при параллельной прокладке), а при пересечениях использоваться экранирование или разделительные перегородки.
Монтаж и особенности прокладки кабелей
Практика монтажа слаботочных систем во многом определяет их долговечность и стабильность работы. Качество обжимки разъёмов, радиус изгиба кабеля, правильная маркировка жил — всё это напрямую влияет на скорость передачи данных и надёжность соединений. Витая пара категории Cat 6 или Cat 6A для офисных сетей уже стала стандартом де-факто, поскольку обеспечивает полосу пропускания до 500 МГц и поддерживает 10-гигабитный Ethernet на дистанциях до 55 метров.
Для жилых объектов нередко применяют совмещённую прокладку в одном кабель-канале: интернет-кабель, ТВ-кабель и провода домофонной системы. Такой подход оправдан с точки зрения эстетики и экономии места, однако требует соблюдения правил совместной прокладки и использования кабелей с надлежащим экранированием там, где это необходимо.

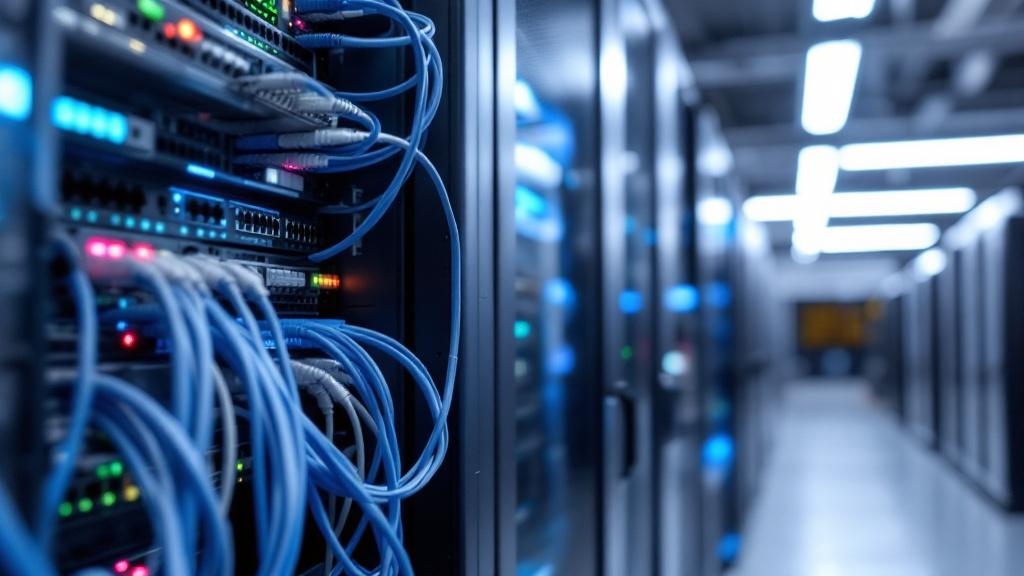

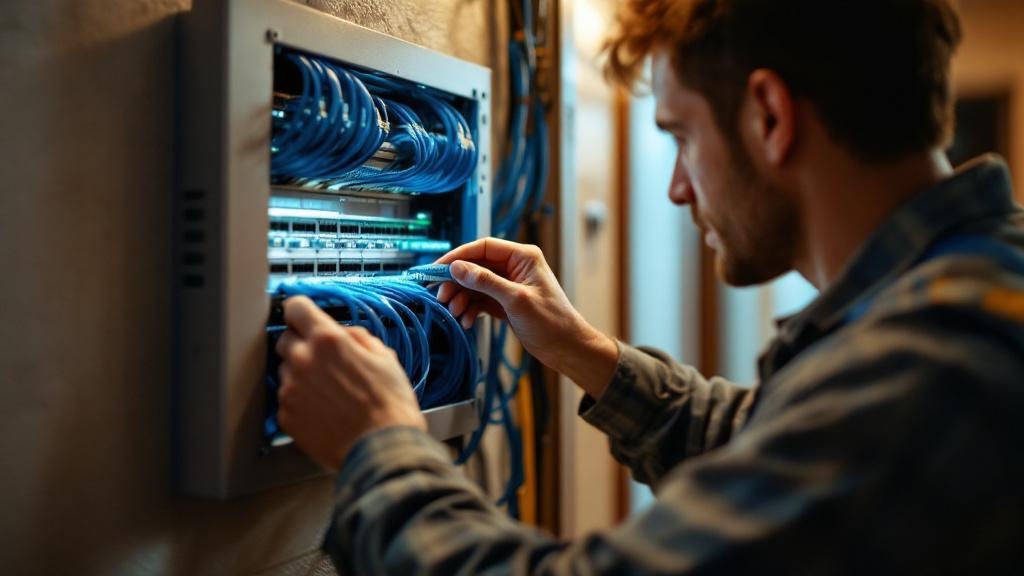

Отдельного внимания заслуживает организация кроссового шкафа или патч-панели. Аккуратная коммутация с маркировкой каждого порта существенно упрощает последующее обслуживание: администратор сети или техник сможет быстро найти нужный порт и переключить его без риска ошибочно отключить другого пользователя.
Интеграция систем и управление
Одна из ключевых тенденций последних лет — объединение разрозненных слаботочных систем в единый диспетчерский комплекс. Решения класса BMS (Building Management System) позволяют управлять видеонаблюдением, СКУД, сигнализацией и даже климат-контролем через единый интерфейс. Для крупных объектов — торговых центров, бизнес-парков, многоквартирных комплексов — это даёт реальную экономию на операционных расходах и ускоряет реакцию на нештатные ситуации.
В жилом секторе интеграция чаще всего реализуется через IP-домофонные системы с мобильным приложением: жилец видит изображение с камеры у входной двери прямо на смартфоне и может открыть замок дистанционно. Подобные решения становятся стандартом в новых жилых комплексах и при этом вполне реализуемы при капитальном ремонте в уже существующих зданиях.
Переход на IP-протокол затронул практически все слаботочные подсистемы: IP-видеонаблюдение, IP-СКУД, IP-телефония. Это упрощает монтаж (один кабель вместо нескольких специализированных), но повышает требования к пропускной способности и надёжности сетевой инфраструктуры. Поэтому качественно выполненная СКС остаётся фундаментом, на котором строятся все остальные системы.
Слаботочные сети — это не разовое вложение, а долгосрочная инфраструктура здания. Хорошо спроектированная и смонтированная система работает без серьёзных вмешательств десятилетиями, тогда как сэкономленные на этапе строительства средства нередко оборачиваются дорогостоящей переделкой через несколько лет. Именно поэтому выбор подрядчика и качество проектной документации имеют здесь не меньшее значение, чем марка используемого оборудования.
