Двухклавишный выключатель света

Подключение выключателя с подсветкой

У многих потребителей нередко возникает вопрос. Почему через подсветку не загораются лампы освещения? Ответ на него довольно прост. Все дело в том, что для того чтобы загорелась неоновая лампа достаточно небольшого напряжения и силы тока. А вот для полноценной работы лампы накаливания такого напряжения и силы тока будет недостаточно.

С целью понижения напряжения в схеме подсветки используется токоограничивающий резистор.

Схема подсветки выключателя работает по следующему принципу.

Когда контакты выключателя находятся в разомкнутом состоянии, ток от фазы протекает по следующей схеме. В начале, он идет через сопротивление, потом через неонку, а после нее направляется на нить лампы накаливания и на ноль.

Так как сопротивление нити осветительной лампы накаливания по сравнению с сопротивлением подсветки выключателя намного меньше, то все напряжение в 220В направленно на неонку и соединённое с ней последовательно сопротивление, поэтому неоновая лампочка и светится.

После того как контакты выключателя замыкаются, происходит замыкание цепи питания лампочки и сопротивление и неонка отключаются от общей схемы и гаснет. Электрический ток, как известно еще из школьной программы по физике, всегда идет по цепи с наименьшим сопротивлением (закон Ома).

В данном случае эта цепь питания осветительной ламы, сопротивления которой практически равно нулю, а сопротивление схемы подсветки достаточно велико, а напряжение тока, который по-прежнему идет через неоновую лампочку очень маленькое и его не хватает, чтобы она зажглась.

Кстати необходимо заметить, что в том случае если лампа отсутствует или вышла из строя подсветка работать, не будет, из-за того, что цепь питания будет оборванна.

Для того чтобы, лучше разобраться в принципе работы выключателей с подсветкой не лишнем будет повторить школьный курс физики. Вернее ту его часть, где изучается закон Ома, и подробно описаны все нюансы параллельного и последовательного соединение проводников.

Установка выключателя с подсветкой

Установить и подключить выключатель с подсветкой очень просто. Его можно устанавливать на место снятых обыкновенных выключателей, при этом проводки, идущие от лампочки подсветки, подключаются параллельно к контактам выключателя одновременно с силовыми проводами.

Если вы решили установить у себя дома выключатель с подсветкой, то перед этим необходимо определиться, с какими видами осветительных ламп вы его будете использовать. Дело в том, что данное устройство плохо сочетается с некоторыми из них.

Например, совместно с лампами накаливания или галогенными лампами, выключатель с подсветкой работает идеально. А вот применять такие выключатели вместе с люминесцентными или светодиодными лампами, которые оснащены пускорегулирующим устройством не рекомендуется. В противном случае они после выключение выключателя будут мерцать или продолжать светится.

Похожие материалы на сайте:

Как перенести розетку
Что такое диммер
Расположение выключателей

Порядок ремонта

Итак, у вас не работает выключатель, вы решили отремонтировать его своими руками и уже подготовили нужный инструмент. Теперь переходим непосредственно к ремонту, который вам будет легче выполнить, руководствуясь этой пошаговой инструкцией:

• Чтобы не допустить поражения током во время работы, в первую очередь квартиру нужно обесточить, выкрутив электрические пробки или выключив рубильник.
• Убедиться в отсутствии напряжения, проверив индикаторной отверткой любую домашнюю розетку.
• Произвести демонтаж выключателя света. Для этого необходимо снять декоративную крышку, дополнительно проверить отверткой-индикатором, что на устройство не подается ток, после чего выкрутить боковые винты крепления. Теперь корпус приспособления можно вытащить из подрозетника.
• Отделить от выключателя света электрические кабели. Если устройство имеет две клавиши, желательно пометить маркером вводную жилу, иначе при обратном подключении их можно перепутать.
• Разобрать корпус. Открывается доступ к контактам, которые обычно и являются причиной выхода выключателя из строя. Находятся они под зафиксированной винтами пластиковой клавишей.
• Произвести визуальный осмотр контактов. Если на них обнаружен нагар, снимите его наждачкой, чтобы вернуть металлический блеск.

Процедура ремонта на этом закончена. Теперь следует собрать переключатель в обратном порядке. Во избежание путаницы можно воспользоваться фотографиями, которые были сделаны при разборке изделия.

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели. После размещения кабелей на своих местах, приступают к их подключению.

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как подключить выключатель с двумя клавишами

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

• питающий кабель от автомата в щитке
• кабель спускающийся к выключателю
• один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Как починить выключатель света – инструкция по ремонту

Если в один прекрасный момент Вы заметили, что переключатель света в комнате не работает либо выключает освещение через раз, не следует сразу же идти и покупать новый. Конструкция изделия не представляет ничего сложного и чаще всего причина выхода из строя – это подгорание контактов, которые нужно просто почистить. Далее мы подробно рассмотрим, как починить выключатель света своими руками, а также расскажем Вам, почему может произойти данный вид поломки.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки

1. Для начала нужно подготовить инструмент: маркер, мелкозернистую шкурку, индикаторную и обычную отвертку.
2. Отключите автомат на вводном щитке, чтобы обесточить электросеть в доме и обезопасить себя от поражения электрическим током.
3. Убедитесь, что напряжение в комнате отсутствует, самостоятельно проверив наличие питания в соседней розетке с помощью индикатора. Если Вы не знаете, как пользоваться индикаторной отверткой, рекомендуем ознакомиться с инструкцией, на которую мы сослались.
4. Демонтируйте выключатель света со штробы. Перед тем как починить изделие, Вам нужно самому снять декоративную крышку, еще раз проверить отсутствие напряжения индикаторной отверткой, открутить боковые винты и вытянуть корпус из подрозетника.
5. Отсоедините провода. Если переключатель света двухклавишный, рекомендуем отметить маркером, какая из жил является вводной, чтобы потом не перепутать и правильно выполнить подключение своими силами.
6. Разберите корпус и доберитесь до контактов, которые, скорее всего и являются причиной ремонта. Данные элементы конструкции находятся сразу же за пластиковой клавишей, которая крепится винтами. Починить их не составит труда, в чем Вы и убедитесь далее.

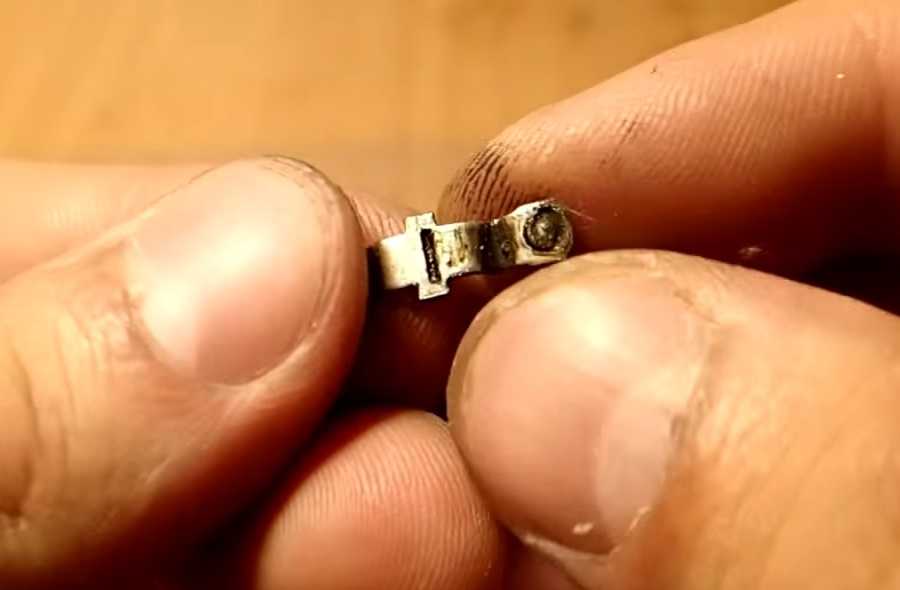

7. Визуально просмотрите контакты в виде полусферы (на фото их видно) и если они подгоревшие, с помощью мелкозернистой шкурки зачистите их до металлического блеска. Если не получается хорошо вычистить нагар шкуркой, Вы можете аккуратно выполнить чистку жалом отвертки. Этого достаточно, чтобы починить переключатель света своими руками.
8. Соберите корпус в обратном порядке. На видео ниже показано, как разбирается и собирается выключатель света в домашних условиях.
9. Осуществите подключение проводов, а также установку корпуса в подрозетник.
10. Включите автомат на щитке и проверьте, работает ли переключатель освещения. Если выключатель не трещит и работает правильно, можете гордиться — Вам удалось починить изделие. Если при выключенном выключателе горит свет, значит, Вы плохо почистили контакты либо неправильно выполнили подключение, поэтому придется делать все заново.

Видео инструкция по сборке корпуса

Таким образом за 10 шагов Вы сможете починить изделие своими руками. Как Вы видите, ремонт не сложный и станет под силу даже электрику-новичку. Рекомендуем также ознакомиться с предоставленными ниже советами, которые позволяет быстро и правильно отремонтировать выключатель в квартире.

Практические советы

1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – светодиодные лампы. В этом случае Вы сможете надолго забыть о ремонте выключателя.
3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Вот и все, что хотелось рассказать Вам о том, как починить выключатель света своими руками. Надеемся, что предоставленная инструкция и фото примеры помогут Вам отремонтировать переключатель, который не выключает либо не включает освещение в доме!
