Трехфазные генераторы: устройство и принцип работы, правила подключения

Плюсы и минусы синхронных альтернаторов

Качественные СА должны комплектоваться медной, а не слабой алюминиевой обмоткой (будьте внимательны: некоторые производители таким образом пытаются снизить расходы на производство). Именно качественная обмотка и щеточный механизм обеспечивают равномерность тока на выходе (с отклонением не более 5 %), позволяют легко переносить повышенные нагрузки при запуске и непродолжительные колебания напряжения.

Чистый электроток очень важен для таких высокочувствительных пользователей, как ноутбуки, компьютеры, принтеры, телефоны, лабораторное и медицинское оборудование. И даже для такой привычной бытовой техники, как холодильники, ТВ, стиральные машинки также предпочтительным будет электроток, вырабатываемый синхронным генератором. Кроме того, только к щеточным ИБП можно подключать АВР (автоматический ввод резерва).

Итак, к неоспоримым плюсам щеточного узла и медной обмотки СА отнесем:

• стабильность напряжения;
• качественный электроток;
• надежность в работе.

При этом постоянное движение щеток способствует чрезмерному нагреву генератора. Применяющаяся в СА воздушная система охлаждения с вентилятором в целом достаточно надежна, но имеет существенный недостаток – эффект пылесоса. Активное втягивание вовнутрь пыли, грязи, влаги часто становится причиной неполадок в системе.

Но прогресс не стоит на месте, и сегодня ведущие производители находят все новые способы защиты оборудования от внешних факторов.

Выбирая генератор, обязательно интересуйтесь, к какому классу защиты он относится.

Минусы щеточных альтернаторов:

• попадание пыли и влаги;
• необходимость периодического техосмотра и замены щеток;
• высокая стоимость;
• создание помех для радиоволн.

Виды

Сегодня производители выпускают несколько видов синхронных генераторов. Среди существующих классификаций особого внимания заслуживают несколько. В первую очередь стоит рассмотреть деление агрегатов по конструктивному устройству. Генераторы бывают двух видов.

Бесщеточный. Конструкция электрогенератора подразумевает использование обмоток статора. Они размещены так, чтобы сердечники элементов совпадали с направлением либо магнитных полюсов, либо сердечников, которые предусмотрены на катушке. Максимальное количество зубьев магнита не должно превышать 6 штук.

Следующая классификация подразумевает деление мобильных станций на отдельные виды.

Гидрогенераторы. Отличительная черта устройства – ротор с выраженными полюсами. Такие агрегаты используют для производства электроэнергии там, где нет необходимости в обеспечении большого количества оборотов устройства.

Выделяют несколько распространенных моделей подобных устройств.

Шаговые. Их используют для обеспечения работоспособности приводов, установленных в механизмах, которые имеют цикл работы старт-стоп.

Безредукторные. В основном используются в автономных системах.

Первые представляют собой устройства, в которых четко просматриваются полюса. Они отличаются небольшой скоростью вращения ротора. Вторая категория имеет в своей конструкции цилиндрический ротор, у которого отсутствуют выступающие полюса.

Режимы работы СГ

Нормальный режим работы СГ можно охарактеризовать любым числом рабочих периодов, какой угодно длительности, при которых главные параметры не выходят за диапазон допустимых значений. При таком режиме работы допустимы отклонения электронапряжения на выходе и частоты в пределах 4-5% и 2,5% от номинального значения, коэффициентов мощности и тому подобные. Допуски на отклонения задаются нормативными документами и определяются нагревом машин либо же гарантируются фирмой-производителем.

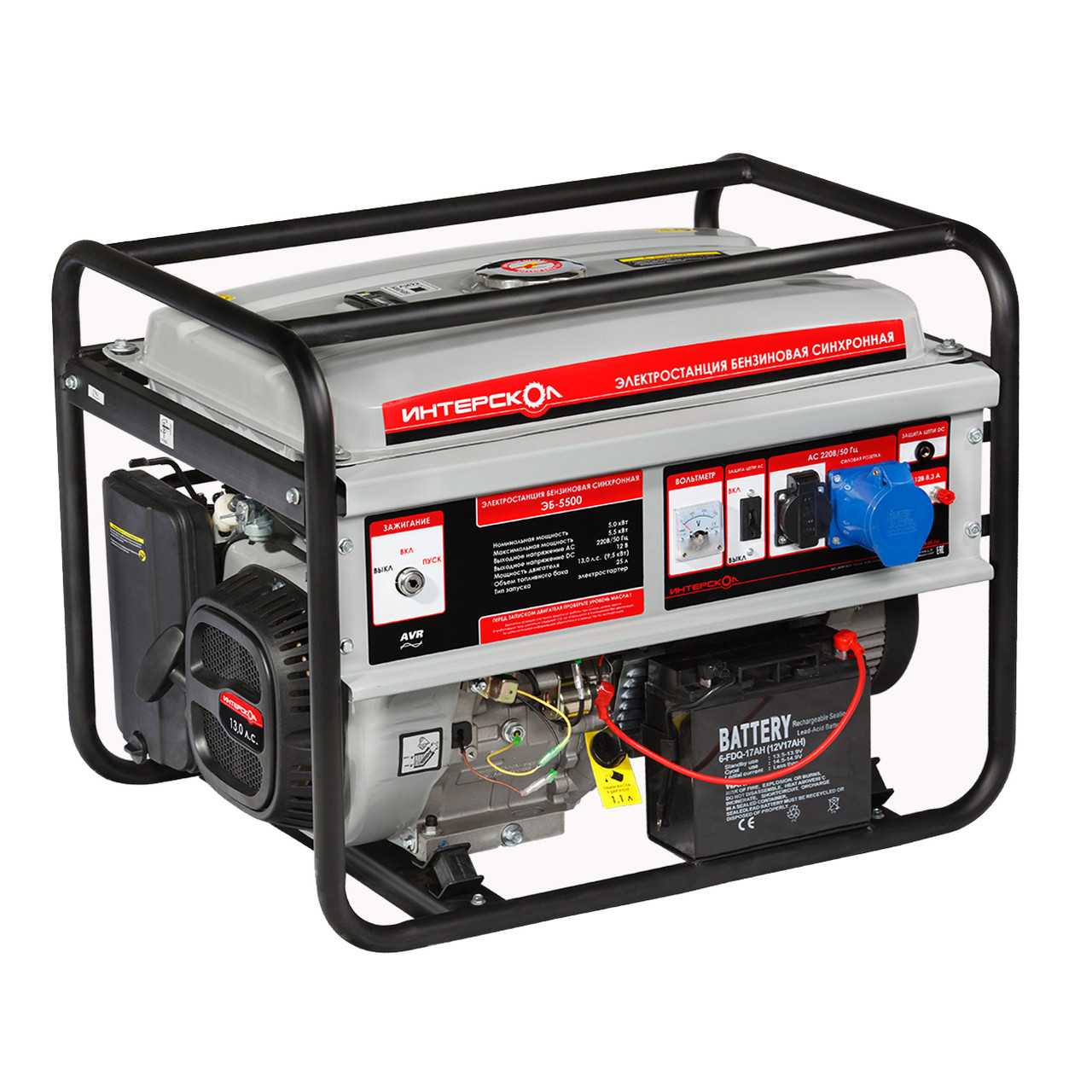

Бытовой топливный синхронный генератор отечественного производства, модель «Интерскол ЭБ-5500» на 5,5 кВт

Нормальные рабочие режимы недопустимы для долгого функционирования устройства при таких обстоятельствах, как перевозбуждение или недовозбуждение, переход в режимы асинхронного типа, перегрузки. На возникновение таких обстоятельств влияют следующие отклонения в электросети:

• неравномерность фазной загрузки;
• короткое замыкание;
• нагрузки попеременного действия.

Стоит отметить, что на нормальное функционирование механизма воздействует подключенная к нему электросеть, в которой любые нарушения работоспособности отдельно взятых источников потребления вызывают искажение формы и несимметрию электросигнала.

Диаграмма мощностей СГ

Важно! Длительная работа генерирующего энергию устройства допустима при разнице токов на фазах турбогенератора до 10% и водяных генераторов, синхронных компенсирующих машин до 15-20%. Искривление синусоиды на СГ может случаться из-за высокомощных преобразователей, выпрямляющих устройств и прочих

Искривление синусоиды на СГ может случаться из-за высокомощных преобразователей, выпрямляющих устройств и прочих.

Необходимо учесть, что нормальное функционирование синхронных устройств возможно только при качественной работе охлаждающей системы. Так, при затратах охлаждающего агента в объеме более 70% от номинального значения, должна срабатывать предупреждающая сигнализация о том, что устройство нужно отключить от сети, в противном случае может произойти выход оборудования из строя. Когда расход охлаждающего агента уменьшается на 50%, то устройство должно разгрузиться порядка двух минут, после чего отключиться за максимум четыре минуты.

Характерные черты СГ

СГ обладают нижеследующими характерными чертами:

• при нулевой нагрузке (холостом ходе), когда якорная обмотка находится в не замкнутом виде, задается зависимость электродвижущей силы от электротоков возбуждения, а также устанавливается значение уровня намагничивания сердечников генератора;
• выходное электронапряжение зависит от нагрузочных электротоков – этот признак является внешней характеристикой СГ;
• регулировочные характеристики синхронной машины проявляются в зависимости возбуждающих электротоков от нагрузочных аналогов при поддерживании установленных параметров на выходе в автоматическом режиме.

Синхронные генераторы нашли широкое применение в промышленности и энергообеспечении, так как имеют простую конструкцию, понятный принцип работы и могут выдерживать кратковременные перегрузки.

Для правильной эксплуатации и проведения ремонтных работ над СГ переменного тока необходимо знать их принцип работы (одинаковое по частоте вращение ротора и магнитного поля) и устройство. Эти знания пригодятся инженерам производственных предприятий и специалистам в области энергетики, а также обычным людям, которые используют подобную технику в бытовых целях.

Разновидности движков

Конструкция ротора и принцип действия синхронной машины-двигателя напрямую связана

• с мощностью, которую надо создать на его вале,
• необходимой для этого величиной магнитного потока,
• параметрами напряжения питания статора.

Устройство синхронных машин небольшой мощности получается более простым при изготовлении магнитного ротора из специальных материалов. Так же применяется явно полюсный ротор с малой начальной намагниченностью. В результате получаются конструкции с постоянными магнитами, а также гистерезисные и синхронные реактивные двигатели. На статор этих движков подается переменное напряжение. Число фаз и частота соответствуют конструкции двигателя. В однофазных движках может быть использован конденсатор, через который подключается одна из двух обмоток статора. Но может быть применена схема из показанных далее вариантов.

Варианты устройства синхронных двигателей
Разновидности роторов
Принцип работы ротора
Один из вариантов конструкции двигателя
Ротор с постоянными магнитами
Гистерезисный движок

Три разновидности конструкции ротора реактивного двигателя

Гистерезисный движок похож на синхронный реактивный двигатель. Эти синхронные машины переменного тока характеризует одинаковый принцип действия. Его определяет магнитное поле статора, намагничивающее ротор. Гистерезисный движок и синхронный реактивный электродвигатель своей надежностью не уступают асинхронным двигателям. Однако роторы этих синхронных машин всегда бывают существенно дороже роторов асинхронных движков.

С целью получения максимального силового взаимодействия и больших по величине крутящих моментов в роторе используется принцип электромагнита. При этом его называют индуктором с обмоткой возбуждения. Для ее питания применяется постоянное напряжение, которое подается на щетки. Они расположены на статоре и скользят по кольцам, установленным на роторе. Через эту пару скользящих контактов течет постоянный ток возбуждения.

Классический движок с индуктором

Такое классическое устройство синхронной машины существует и в наши дни, но преимущественно в наиболее мощных моделях. Для запуска движков обычно используются конструктивные решения со скольжением магнитных полей, характерные для асинхронных двигателей. При наличии индуктора для этого достаточно накоротко замкнуть щетки. В синхронных электрических машинах движки без щеток в роторе делаются с пусковыми обмотками типа беличьей клетки. Могут быть иные конструктивные решения для асинхронного старта.

Важной особенностью рассматриваемых двигателей, питаемых переменным напряжением, является их польза при работе без механической нагрузки или при ее небольшой величине. В таком режиме работы при небольшом возбуждении реактивная мощность из сети потребляется, а при значительном — отдается в сеть

Тем самым увеличивается эффективность электроснабжения. Для этой цели делаются специальные движки, называемые синхронными компенсаторами.

Движки-компенсаторы на подстанции

Развитие полупроводниковых приборов позволило создавать вращающееся магнитное поле путем преобразования постоянного напряжения. Очевидно то, что такое техническое решение расширило возможности управления электрическими двигателями. Регулирование частоты питающего напряжения и бесконтактный индуктор — это главные достижения полупроводниковых моделей. Но при этом существуют ограничения, определяемые возможностями электронных ключей.

По этой причине наиболее мощные из всех существующих движков по-прежнему являются трехфазными индукторными конструкциями со щетками и кольцами.

Виды асинхронных машин

Различные виды АГ могут отличаться по следующим рабочим характеристикам:

• Типом вращающейся части генерирующего устройства – его ротора;
• Количеством выходных или статорных обмоток в генераторе (числом рабочих фаз);
• Схемой включения катушек трехфазного генератора – треугольником или звездой, а также способом их размещения и укладки на полюсах статора (фото ниже);

Размещение обмоток статора

Наличием или отсутствием отдельной обмотки возбуждения.

В соответствие с первым из этих признаков, все известные разновидности АГ оснащаются короткозамкнутым или фазным ротором. Первый из них изготавливается в виде цельной конструкции цилиндрической формы, состоящей из отдельных штырей с двумя замыкающими их кольцами (типа «беличье колесо»).

Фазный ротор, в отличие от своего короткозамкнутого аналога, имеет индуктивную обмотку из изолированного провода, обеспечивающую создание динамического электромагнитного поля. Из-за особенностей своей конструкции такой ротор имеет высокую стоимость изготовления и нуждается в специализированном обслуживании.

Выходные обмотки статора, как и весь генератор, могут быть однофазными или трехфазными, что определяется непосредственным назначением данного агрегата (когда требуется источник напряжения 220 или 380 Вольт). Относительно первого из этих исполнений всё достаточно ясно, а вот у трехфазной модификации АГ имеется ещё одна особенность, касающаяся электрической схемы включения обмоток.

Известно, что для формирования любой трехфазной питающей сети в электротехнике применяются два вида включения обмоток, смещённых в векторном представлении одна относительно другой на 120 градусов. Это:

Включение звездой, когда начала катушек соединены в одной точке, где формируется нулевая жила, а их концы расходятся по трём линиям питания (вместе с нулевым проводом их получается четыре, как это указано на фото ниже);

4-х проводное включение по схеме «звезда»

Подсоединение по схеме «треугольник», при котором конец одной катушки соединяется с началом второй и так далее до полного замыкания цепочки. Второй вариант включения используется в 3-х проводных линиях энергоснабжения, поскольку в этой схеме отсутствует нулевой провод.

В каждом изделии АГ подключение по той или иной схеме реализуется вполне конкретными способами, позволяющими поместить провода всех обмоток статора между полюсами его сердечника. Они наматываются таким образом, чтобы каждая секция фазных катушек A, B и C была сдвинута по окружности одна относительно другой точно на 120 градусов.

В заключение обзора генераторных устройств обратим внимание на возможность изготовления АГ из асинхронного двигателя. Подобная перспектива появляется, благодаря известному принципу обратимости действия электрических машин, согласно которому направление преобразования энергии может выбираться произвольно

Выбор материалов для монтажа

Выполнение ТУ 15 кВт заключается в установке счетчика на столбе на границе участка. В щите собирается схема учета электроэнергии. Перед нами стояла задача выбрать электрощит защищённый от атмосферных воздействий, а также от коррозии.Пластиковый электрощит для ТУ 15 кВт Электрощит для уличного монтажа Уличный пластиковый электрощит

В данной работе мы применили электрощит из пластика сшитого стекловолокном. Преимущества такого электрощита при выполнении ТУ 15 кВт:

1. Защита от влаги и пыли IP 67
2. Стойкость к коррозии
3. Прочный корпус
4. Удобство монтажа
5. Герметичный ввод кабеля
6. Низкая цена
7. Стильный дизайн

Кабельный ввод выполнен с помощью гермовводов, что обеспечивает защиту от влаги.

Автоматические выключатели выбирались исходя из безопасности и надёжной работы, а также качество исполнения. Автоматы фирмы ABB соответвуют таким параметрам.

Счетчик Меркурий 231 AT 01 I, многотарифный 3-х фазный на ток 60А.

Бокс на 4 модуля для пломбировки электроснабжающей организации. Провод монтажный Пв1 диаметром 6 мм.

В качестве кабеля используется провод СИП 4 4*16, а также арматура СИП для его монтажа. Анкерный зажим СИП DN 123 и ответвлительный зажим P 645.

Кронштейн изготавливается из металлического перфорированного профиля 40*20. Крепится профиль с помощью шпилек диаметром 8 мм.

Блиц-советы

Устройство очень опасно, поэтому не рекомендуется использовать напряжение в 380 В, разве что при крайней необходимости.

Согласно с мерами предосторожности и техникой безопасности необходимо дополнительно установить заземление.

Следите за тепловым режимом разработки. Ему не присуще работать при холостом ходу

Чтобы уменьшить тепловое воздействие следует хорошо подобрать конденсаторную емкость.

Правильно просчитайте мощность производимого электрического напряжения. Например, когда в трехфазном генераторе функционирует лишь одна фаза, значит, мощь составляет 1/3 от общей, а если работает две фазы соответственно 2/3.

Есть возможность косвенным образом контролировать частоту непостоянного тока. Когда прибор работает вхолостую выходящее напряжение начинает увеличиваться, и превышает показатели промышленного (220/380В) на 4-6%.
Лучше всего изолировать разработку.

Следует оснастить самодельное изобретение тахометром и вольтметром, чтобы фиксировать его работу.

Желательно предусмотреть специальные кнопки для включения и выключения механизма.

Уровень КПД будет понижаться на 30-50%, данное явление неизбежно.

Разновидности синхронных машин[ | ]

Однофазные индикаторные сельсины электровоза ВЛ80 Гидрогенератор — явнополюсный синхронный генератор, предназначенный для выработки электрической энергии в работе от гидравлической турбины (при низких скоростях вращения, 50 — 600 мин–1).

Турбогенератор — неявнополюсный синхронный генератор, предназначенный для выработки электрической энергии в работе от паровой или газовой турбины при высоких скоростях вращения ротора — 6000 (редко), 3000, 1500 об/мин.

Синхронный компенсатор — синхронный двигатель, предназначенный для выработки реактивной мощности, работающий без нагрузки на валу (в режиме холостого хода); при этом по обмотке якоря проходит практически только реактивный ток. Синхронный компенсатор может работать в режиме улучшения коэффициента мощности или в режиме стабилизации напряжения. Дает индуктивную нагрузку.

Машина двойного питания (в частности АСМ) — синхронная машина с питанием обмоток ротора и статора токами разной частоты, за счёт чего создаются несинхронные режимы работы.

Ударный генератор — синхронный генератор (как правило, трёхфазного тока), предназначенный для кратковременной работы в режиме короткого замыкания (КЗ).

Сельсин — маломощная синхронная машина, используемая как датчик угла поворота либо в паре с другим сельсином для передачи угла поворота без прямой механической связи.

Также существуют безредукторные, шаговые, индукторные, гистерезисные, бесконтактные синхронные двигатели.

Бесконтактная синхронная машина

Бесконтактный синхронный генератор ГТ40ПЧ6 (поз. 9) на авиадвигателе НК-8 В классической синхронной машине имеется слабое место — контактные кольца со щётками, изнашивающиеся быстрее других частей машины из-за электроэрозии и простого механического износа. Кроме того, искрение щёток может стать причиной взрыва. Поэтому сначала в авиации, а позже и в других областях (в частности, на автономных дизель-генераторах) получили распространение бесконтактные трёхмашинные синхронные генераторы. В корпусе такого агрегата размещены три машины — подвозбудитель, возбудитель и генератор, их роторы вращаются на общем валу. Подвозбудитель — синхронный генератор с возбуждением от вращающихся на роторе постоянных магнитов, его напряжение подаётся в блок управления генератором, где выпрямляется, регулируется и подаётся в обмотку статора возбудителя. Поле статора наводит в обмотке возбудителя ток, выпрямляемый размещённым на валу блоком вращающихся выпрямителей (БВВ) и идущий в обмотку возбуждения генератора. Генератор уже вырабатывает ток, идущий к потребителям.

Такая схема обеспечивает как отсутствие иных механических частей в двигателе, кроме подшипников, так и автономность работы генератора — всё время, пока генератор вращается, подвозбудитель даёт напряжение, которое может быть использовано для питания цепей управления генератором.

Недостатки

синхронных двигателей: 1. Сложность конструкции.

2. Сравнительная сложность пуска в ход.

3. Трудности с регулированием частоты вращения, которое возможно только путем изменения частоты питающего напряжения.

Указанные недостатки синхронных двигателей делают их менее выгодными, чем асинхронные двигатели, при ограниченных мощностях до 100кВт.

Символы и известные символы

▍Внутренние механизмы Symbol.search (стандартное поведение)

1. Выполняется разбор команды
2. Последовательность символов преобразуется в объект
3. Последовательность символов преобразуется в объект
4. Вызывается метод объекта , основанного на строке
5. Внутри метода объекта производится вызов метода объекта (то есть, выполнение операции поиска делегируется объекту ). Этому методу передаётся строка . Если схематично представить этот вызов, то выглядеть он может примерно так:
6. Конструкция возвращает, в качестве результата поиска, число 4, представляющее индекс искомой подстроки в строке, функции объекта , а эта функция, в свою очередь, возвращает 4 нашему коду.

▍Внутренние механизмы Symbol.search (настраиваемое поведение)

1. Выполняется разбор команды
   Последовательность символов преобразуется в объект ()
2. Так как уже является объектом, его преобразования не производится
3. Вызывается метод объекта , основанного на строке
4. Внутри этого метода производится вызов метода объекта (операция поиска делегируется этому объекту), ему передаётся строка . Фактически, речь идёт о такой команде:
   Команда возвращает функции результат, который, в соответствии с внутренней логикой объекта , может принимать значения и . Функция возвращает этот результат нашему коду.

Трехфазный генератор: общее устройство, принцип действия, симметричная система фазных ЭДС

Структура трехфазной цепи

Трехфазными генераторами называются генераторы переменного тока, одновременно вырабатывающие несколько ЭДС одинаковой частоты, но с различными начальными фазами. Совокупность таких ЭДС называется трехфазной системой ЭДС.

Многофазными цепями называются цепи переменного тока, в которых действуют многофазные системы ЭДС. Любая из цепей многофазной системы, где действует одна ЭДС, называется фазой.

Трехфазные системы имеют ряд преимуществ перед другими системами (однофазными и многофазными):

— они позволяют легко получить вращающееся магнитное поле (на этом основан принцип работы разных двигателей переменного тока).

— трехфазные системы наиболее экономичны, имеют высокий КПД.

— конструкция трехфазных двигателей, генераторов и трансформаторов наиболее проста, что обеспечивает их высокую надежность.

— один трехфазный генератор позволяет получать два различных (по величине) напряжения.

Современные электрические системы, состоящие из генераторов, электростанций, трансформаторов, линий передачи электроэнергии и распределительных сетей, представляют собой трехфазные системы переменного тока.

Трехфазная система электрических цепей —  совокупность электрических цепей, в которых действуют три синусоидальные ЭДС одной и той же частоты, сдвинутые друг относительно друга по фазе и создаваемые общим источником энергии. Каждая из цепей, входящих в трехфазную цепь, принято называть фазой.

Трехфазная цепь включает в себя источник (генератор) трехфазной ЭДС, проводники, потребители (приемники) трехфазной электрической энергии.

Рассмотрим устройство трехфазного генератора переменного тока

В пазах статора расположены три фазных обмотки (они условно представлены единственными витками). Начала и концы обмоток трехфазного генератора принято обозначать буквами и . Первыми буквами латинского алфавита обозначают начала обмоток, последними — концы. Началом обмотки называют зажим, через который ток поступает во внешнюю цепь при положительных его значениях.

Ротор генератора выполняется в виде вращающегося постоянного магнита или электромагнита, питаемого через скользящие контакты постоянным током.

При вращении ротора с помощью двигателя в обмотках статора возникают периодически изменяющиеся ЭДС, частота которых одинакова, но фазы в любой момент времени различны, так как различны положения обмоток в магнитном поле. ЭДС в неподвижных витках обмоток статора индуктируются в результате пересечения этих витков магнитным полем вращающегося ротора. Обмотки фаз генератора совершенно одинаковы и расположены симметрично по поверхности статора, поэтому ЭДС имеют одинаковые амплитудные значения, но сдвинутые друг относительно друга по фазе на угол 120 .

Если ЭДС фазы принять за исходную и считать ее начальную фазу равной нулю, то при вращении ротора с угловой скоростью против часовой стрелки выражения для мгновенных значений ЭДС можно записать следующим образом:

,

,

.

Переходя к комплексам действующих значений, получим:

,

Подобные системы ЭДС принято называть симметричными. Векторная диаграмма трехфазной симметричной системы ЭДС представляет собой симметричную трехлучевую звезду. Из векторной диаграммы следует, что

Если ЭДС фазы отстает от фазы , а ЭДС фазы отстает от ЭДС фазы , то такую последовательность фаз называют прямой. Обратную последовательность фаз можно получить, если изменить направление вращения ротора.

Если отдельные фазные обмотки генератора не соединены между собой электрически, то такую цепь называют несвязанной. По сути дела несвязанная трехфазная цепь состоит из трех независимых однофазных цепей. В противном случае трехфазная цепь называется связанной. Наибольшее распространение получили связанные трехфазные цепи, как наиболее экономичные, имеющие минимальное число проводов. При нормальном режиме работы трехфазных установок последовательность фаз принимается прямая.

Пример из реальной практики

До сих пор мы видели простые примеры, чтобы просто получить базовое представление. Теперь давайте рассмотрим реальную ситуацию.

Есть много онлайн-сервисов, которые предоставляют данные постранично. Например, когда нам нужен список пользователей, запрос возвращает предопределённое количество (например, 100) пользователей – «одну страницу», и URL следующей страницы.

Этот подход очень распространён, и речь не только о пользователях, а о чём угодно. Например, GitHub позволяет получать коммиты таким образом, с разбивкой по страницам:

• Нужно сделать запрос на URL в виде .
• В ответ придёт JSON с 30 коммитами, а также со ссылкой на следующую страницу в заголовке .
• Затем можно использовать эту ссылку для следующего запроса, чтобы получить дополнительную порцию коммитов, и так далее.

Но нам бы, конечно же, хотелось вместо этого сложного взаимодействия иметь просто объект с коммитами, которые можно перебирать, вот так:

Мы бы хотели сделать функцию , которая будет получать коммиты, делая запросы всякий раз, когда это необходимо. И пусть она сама разбирается со всем, что касается нумерации страниц, для нас это будет просто .

С асинхронными генераторами это довольно легко реализовать:

1. Мы используем метод fetch браузера для загрузки с удалённого URL. Он позволяет при необходимости добавлять авторизацию и другие заголовки, здесь GitHub требует .
2. Результат обрабатывается как JSON, это опять-таки метод, присущий .
3. Нужно получить URL следующей страницы из заголовка ответа . Он имеет специальный формат, поэтому мы используем регулярное выражение. URL следующей страницы может выглядеть как , он генерируется самим GitHub.
4. Затем мы выдаём все полученные коммиты, а когда они закончатся – сработает следующая итерация , которая сделает ещё один запрос.

Пример использования (показывает авторов коммитов в консоли):

Это именно то, что мы хотели. Внутренняя механика постраничных запросов снаружи не видна. Для нас это просто асинхронный генератор, который возвращает коммиты.

Принцип работы

Главная задача генератора заключается в выработке электрической энергии посредством энергии механической:

• ветровой;
• гидравлической;
• внутренней, преобразованной в механическую.

Когда ротор начинает вращаться, в его контуре образуются магнитные силовые линии. Они проходят через обмотки, предусмотренные в статоре, в результате чего возникает электродвижущая сила. Именно она является ответственной за появление тока в цепях. Происходит это за счет подключения к устройству активных нагрузок.

Важный момент, который следует учитывать для организации бесперебойной работы, заключается в отслеживании скорости вращения вала. Она должна быть больше по сравнению с частотой, с которой образуется переменный ток. Последний показатель задают полюса статора. Если говорить проще, то в процессе выработки электроэнергии требуется обеспечить несовпадение частот. Они должны отставать на величину скольжения ротора.

При вращении вала под воздействием внешнего импульса, полученного в результате задействования механической энергии, и остаточного магнетизма возникает собственная ЭДС устройства. В итоге оба поля – подвижное и неподвижное – взаимодействуют друг с другом в динамическом режиме.

Ток, полученный в АГ, имеет небольшие значения. Для повышения выходной мощности потребуется увеличение магнитной индукции.

Переделывать или нет

Чтобы определить, эффективна ли работа самостоятельно сделанного генератора, следует просчитать, насколько оправданы усилия по преобразованию устройства.

Нельзя сказать, что устройство очень простое. Двигатель асинхронного двигателя не уступает по сложности синхронному генератору. Единственное отличие отсутствие электрической цепи для возбуждения работы, но она заменяется батареей конденсаторов, что ничем не упрощает устройство.

Преимущество конденсаторов в том, что они не требуют дополнительного обслуживания, а энергию получают от магнитного поля ротора или производимого электрического тока. Из этого можно сказать, что единственный плюс от этой разработки – отсутствие необходимости в обслуживании.

Еще одно положительное качество – эффект клирфактора. Он заключается в отсутствии высших гармоник в генерируемом токе, то есть чем ниже его показатель, тем меньше расходуется энергии на обогрев, магнитное поле и иные моменты. У трехфазного электромотора этот показатель составляет около 2%, в то время когда у синхронных машин он минимум 15%. К сожалению, учет показателя в быту, когда в сеть включены разнотипные электроприборы, нереален.

Другие показатели и свойства разработки отрицательные. Он не способен обеспечивать номинальную промышленную частоту производимого напряжения. Поэтому устройства применяют вместе с выпрямительными машинами, а также для зарядки аккумулятора.

Генератор чувствителен к малейшим перепадам электричества. В промышленных разработках для возбуждения применяется аккумулятор, а в самодельном варианте часть энергии уходит на батарею конденсаторов. В случае, когда нагрузка на генератор выше номинала, ему не достаточно электричества для подзарядки, и он останавливается. В некоторых случаях применяют емкостные батареи, которые меняют свой динамический объем в зависимости от нагрузки.

Просчитать, учесть и компенсировать изменения тока, которые происходят случайно, к сожалению, нереально, поэтому устройству характерна нестабильная работа.

АСИНХРОННЫЙ АЛЬТЕРНАТОР: ПЛЮСЫ

Бесщеточный альтернатор не имеет обмотки на подвижной части, да и сама подвижная часть смахивает на маховик. Таким образом, и в щетках нет необходимости. Для работы генератору достаточно магнитного поля и конденсаторов. Технически конструкция у асинхронного альтернатора проще, а значит, долговечнее и надежнее, техническое обслуживание (замена щеток) вообще отсутствует. Обмотки медной нет, перегрева быть не может и охлаждение не требуется. Конструкция бесщеточного генератора такова, что пыль, влага и грязь не затягиваются вовнутрь. Благодаря этому повышается класс защиты. Бесщеточные генераторы обладают самым высоким уровнем защиты. Защищены от струй воды, падающих под любым углом, проникновения мелких пылинок и касаний. Вес и размеры асинхронного генератора намного меньше, ведь у него нет медной обмотки и вентилятора для охлаждения. То есть, получаем такие плюсы отсутствия щеток и обмотки:

Хорошая защита от пыли и грязи.
Небольшой вес и размеры.
Низкая цена.
Не нужно менять щетки.
И самый главный плюс — бесщеточный альтернатор невосприимчив к коротким замыканиям, что особенно важно при подключении к электростанции сварочных аппаратов.
