Как подключить счетчик меркурий через трансформаторы тока

Схема установки

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:

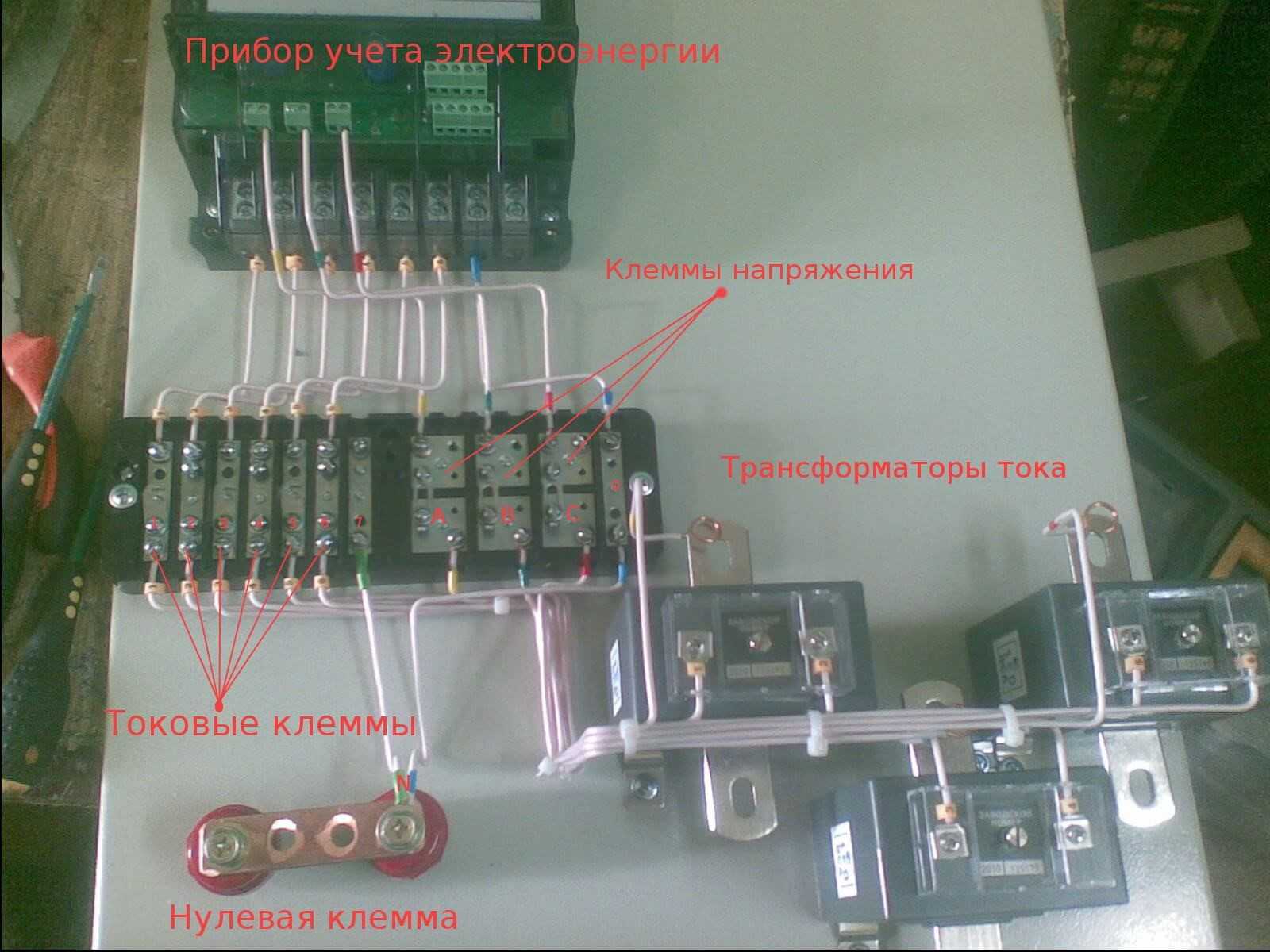

Разберем подробнее. На клеммы в колодке, обозначенные А, В, С приходит провод подключенный к шинам питания 380 вольт, а далее через перемычки уходит на прибор учета.

С трансформаторов провод приходит на клеммы 1-7. Далее посредством перемычек уходит на счетчик. При необходимости , перемычки раскручиваются, и сдвигаются, разрывая цепь. Это позволяет снять сетевое напряжение и обеспечить безопасную работу с устройством, подключенным к испытательной коробке.

ИКК снабжена защитной прозрачной крышкой и устройством для опломбирования, винт со сквозным отверстием. Снятие и установка пломбы на ней происходит одновременно со счетчиком. На фото ниже собранный щит с электросчетчиком Меркурий и трансформаторами тока. Данный электрощит подготовлен для монтажа в ящик.

Счетчик «Меркурий-230» — это оборудование, которое предназначено для учета мощности и энергии (реактивной, активной) в одном/двух направлениях в трехфазных 3- или 4-проводных системах переменного тока (50 Гц) посредством измерительных трансформаторов. Он обладает возможностью учета тарифов по зонам суток, потерь, а также передачи показаний и информации о потреблении энергии по цифровым интерфейсным каналам.

Стоимость монтажа КИП

Стоимость монтажа и подключения коробки испытательной сравнительно невелика, при этом все работы по подключению выполняются в строгом соответствии с нормативной документацией, что гарантирует беспроблемную сдачу узла учета инспектору Мосэнергосбыта.

Цена монтажа — от 1999 рублей за одну испытательную коробку!!! Позвоните и убедитесь сами.

Цена услуги по монтажу и подключению испытательных клеммных коробок складывается из нескольких составляющих, среди которых:

  • стоимость самого оборудования (коробка, провода, наконечники, маркировочные материалы), закупочные расходы;
  • стоимость электромонтажных работ по демонтажу и монтажу испытательных коробок;
  • наценка за выполнение работ во внеурочное время, выходные или праздничные дни, стесненность условий.

Использование испытательных коробок — это непременное условие для подключения потребителей I категории, когда не допускается любой перерыв в электроснабжении.

Для получения подробной информации по устройству узлов учета электроэнергии обратитесь к нам в офис по телефону

Схемы подключения

Электротехнические счетчики и трансформаторы соединяются с учетом требований безопасности и правил работы, а также особенностями самого прибора. Минимальная температура установки – +5˚ по Цельсию. В противном случае не получится корректного технического соединения – приборы, работающие с напряжением и токами, плохо переносят низкие температуры.

Если требуется подключить трансформатор на улице в холодное время года, необходимо сооружать специальный шкаф – утепленный и герметичный. Сам прибор обычно устанавливают на высоте 1-1,7 метра.

Установка счетчика с трансформаторами тока

Не всегда есть возможность измерять потраченную электроэнергию через счетчик, подсоединенный к сети питания напрямую (в розетку). В цепях с напряжением в 380 Вольт и пределами токов больше 100А – соответственно и потребление вырастает до 60 кВт – требуется монтаж измерительного трансформатора тока. Подобное соединение мастера называют косвенным, но такой способ дает наиболее точные данные. Кроме этого есть и еще два метода:

Первое используется на промышленных предприятиях и крупных заводах с расходом мощности выше 0,4 кВт и током силой более 100А.

Схема «звезда» в свою очередь может быть полной и неполной. Для полной звезды подойдут устройства с равномерным распределением нагрузки и симметричным токовым потоком. Трансформатор устанавливается на все фазы, а релейная обмотка соединяется по форме звезды.

Неполная – двухфазная двухрелейная схема с образованием части звезды. Данная схема быстро реагирует на короткие замыкания (кроме заземления), а также есть возможность установки на межфазных щитках.

Установка многовиткового измерителя

Трехфазный счетчик трансформаторного включения используют в многопроводных сетях. При многовитковых соединениях первичную обмотку катушки заменяют на кабельную. Прибор контролирует движение тока по вторичной обмотке. В остальном – трансформатор работает по тому же принципу, что и оборудование другого типа.

Десятипроводная схема

Данный способ подключения подходит для использования в мощных силовых цепях, работа которых обеспечивается трансформаторами. Развязка гальванического типа подходит для промышленных и бытовых нужд и гарантирует безопасность эксплуатации оборудования. Последовательность соединения по клеммам (от первой к последней):

  • фаза, вход (А);
  • измеряющий контур фазного механизма, вход;
  • измерительный привод, выход (А);
  • клемма, фаза, вход;
  • измеряющий контур фазного механизма, выход (В);
  • фаза, выход (В);
  • фаза, вход (С);
  • контур, измерение фазы – вход.

Семипроводная схема

Подобная схема подключения имеет ряд преимуществ и некоторые недостатки. Незначительно отличается от десятипроводной. Работать со счетчиком удобно – нет необходимости отключать систему полностью при проведении работ со щитком, приборами учета и трансформаторами.

Благодаря заземленным токовым цепям на выходах вторичных обмоток не накапливается опасный потенциал, который часто приводит к коротким замыканиям и сгоранию оборудования. К общей сети подключается испытательная коробка, которая позволяет безопасно отсоединять цепи питания.

Семипроводной способ – один из устаревших, используется редко. Электромонтажеры профессиональных компаний не рекомендуют подключаться более современными способами.

Схема с совмещенными цепями

Подобная схема существенно отличается от предыдущих. Трансформаторы тока с совмещенными цепями подсоединяются через специальные перемычки (путь получается от L1 к L2).

Другие системы подсоединения

Кроме указанных, существуют и иные схемы подключения счетчика к трансформатору. Использование испытательной колодки в соединении – согласно п. 1.5.23 Правил устройства электроустановок – необходимо при активации образцового прибора учета. Это дополнительное оборудование, которое позволяет шунтировать и отключать токовые цепи, активировать счетчики без снижения нагрузки напряжения. Еще один момент – возможность пофазного снятия показаний.

Основа соединения через испытательную коробку – десятипроводная схема. Отличие состоит в установке между прибором учета и трансформаторной конструкцией переходного блока с необходимыми защитными и распределительными функциями.

Схема установки

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:

Как видно из схемы, на клеммы в колодке, обозначенные А, В, С приходит провод, подключенный к трехфазному источнику электроэнергии через трансформаторы тока. Нулевой провод подключается на отдельную клемму. Далее с этих клемм с помощью проводов подключается прибор учета с соблюдением следующих условий:

  • трансформаторы соединяются по схеме звезда, а их общий вывод заземляется;
  • от преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм²;
  • от прибора учета электроэнергии подключается три провода сечением 2,5 мм²;
  • для удобства все провода маркируются — обозначаются три фазы и начала токовых обмоток и общий вывод.

Так как схема не предполагает прямого контакта выводов трансформаторов тока с клеммами счетчика, необходимо отслеживать очередность включения.

Клеммы счетчика подключаются в следующем порядке:

  • На 1 клемму подключается провод с токовой обмотки трансформатора первой фазы
  • на вторую клемму счетчика подключается провод — напряжение первой фазы;
  • на 4 клемму счётчика подключается провод от токовой обмотки второй фазы;
  • на 5 подключается напряжение второй фазы;
  • 7 — приходящий провод токовой обмотки третьей фазы;
  • 8 — напряжение третьей фазы;
  • 9 — общий провод;
  • 10 — резерв.

Между третьей и шестой клеммой, а также между шестой и девятой в счетчике устанавливаются перемычки.

Для безопасного снятия счетчика необходимо зашунтировать токовую цепь, чтобы обеспечить надежный контакт винтов коробки с заизолированной шиной. Эта шина находится с задней стороны и вкрутив винты, как показано на рисунке 2, вы обеспечите контакт.

Далее нужно ослабить винты перемычек для размыкания перемычек. После этого — снять перемычки с силовой части для отключения напряжения на клеммах счётчика. Далее производится отключение и снятие счётчика. Подключение — в обратном порядке.

Также рекомендуем просмотреть видео, на которых наглядно демонстрируются различные способы подключения коробки ИКК к электросчетчику:

Наверняка вы не знаете:

  • Типы клеммных колодок
  • Как собрать трехфазный щит своими руками
  • Как подключить магнитный пускатель

Подключение счетчика электроэнергии в низковольтную сеть большой мощности

В одной из предыдущих статей мы уже рассматривали измерительные трансформаторы тока, их сферы применения, технические характеристики и особенности режима работы.

Как отмечалось ранее, для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.

Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).

Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.

Класс точности и его значение для учета электроэнергии

Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.

Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.

Схемы подключения счетчика через трансформаторы тока

Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.

Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.

Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме). Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.

«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.

Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)

Как указано в ПУЭ (п 1.5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.

Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.

Такая система (IT) применяется на объектах, к которым предъявляются высокие требования по надежности и безопасности электроснабжения. Например, изолированная система IT применяется для  электрических установок угольных шахт, для мобильных дизельных и бензиновых электростанций, а также для аварийного освещения и электроснабжения больниц. Подключить счетчик электроэнергии к трансформаторам тока в сеть с изолированной нейтралью можно по следующей схеме.

Измерительные трансформаторы тока — это устройства, преобразующие большие значения тока  главных цепей до величины 5 А, удобной для измерения счетчиками электроэнергии. Именно это и определяет их основное назначение: питание цепей учета электроэнергии (коммерческий и технический) в мощных установках, там где счетчики прямого включения просто не могут применяться.

Схемы подключения счетчиков, однофазные

Устройство электросчетчика представлено измерительной системой, состоящей из токовой обмотки и обмотки напряжения, а также винтовых зажимов (клемм) для подключения проводов.

Назначение контактных зажимов:

Винт напряжения предназначен для отключения обмотки напряжения при поверке электросчетчика. Рассмотрим функциональную схему подключения электросчетчика. Она не является какой-то конкретной схемой (например, квартирного щита), а служит исключительно для понимания логики включения счетчика в сеть. Поэтому здесь не приводятся номиналы выключателей и сечения проводников. По этому поводу читайте нашу статью «Электропроводка в квартире. Схема разводки электрики«.

Распределение электроэнергии начинается с вводного двухполюсного автомата, который выполняет функцию защиты счетчика и отходящих линий, а также в качестве устройства отключения счетчика при ремонте или замене. Однако в реальной жизни вводной автомат может быть установлен за счетчиком (по ходу электроэнергии). Делается это с целью ограничения доступа к счетчику. После автомата фазный (L) и нулевой (N) проводники подключаются к соответствующим входным зажимам счетчика — 1 и 3. Выход счетчика (нагрузка) — это зажимы 2 (L) и 4 (N). От этих зажимов проводники подключаются к противопожарному УЗО, после которого электроэнергия распределяется по однополюсным автоматическим выключателям, а нулевой рабочий проводник заводится на общую нулевую шину.

Это самое общее описание, которое не затрагивает другие технические детали — например, параметры отходящих линий, выбор номиналов вводного автомата и УЗО.

Коробка испытательная переходная (КИП)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Во многих своих статьях, особенно про подключение счетчиков через трансформаторы тока, я упоминал Вам про испытательную переходную коробку (клеммник). Если сокращенно, то КИП.

Так вот сегодня я хотел бы поговорить о ней подробнее.

Итак, для чего нужна эта коробка (клеммник)?

В Главе 1.5, п.1.5.23 ПУЭ 7 издания сказано, что цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки (клеммники).

Кстати, кто желает проверить свои знания  или подготовиться к экзамену по электробезопасности в режиме онлайн, то предлагаю сделать это прямо на сайте. Для Вас я специально подготовил целый раздел «Онлайн-тесты по электробезопасности» на разные группы.

Испытательная переходная коробка (КИП) предназначена для:

  • возможности «закоротить» (зашунтировать) токовые цепи
  • отключения токовых цепей
  • отключения цепей напряжения по каждой фазе
  • подключения образцового электросчетчика

Первые три пункта необходимы для проведения замены электросчетчика без снятия напряжения с электроустановки. Последний пункт относится  для подключения образцового или эталонного электросчетчика с целью проверки прибора учета без отключения нагрузки потребителя.

На фотографии выше представлена переходная испытательная коробка, соответствующая техническим условиям МКЮР.301 591.000 ТУ. Она имеет следующие технические характеристики:

  • напряжение до 380 (В)
  • максимальный ток до 10 (А)
  • степень защиты — IP20
  • масса — около 500 (г)
  • габаритные размеры коробки 33х68х220

Схема подключения испытательной коробки

Ниже смотрите схему подключения счетчика через испытательный клеммник к четырехпроводной сети 380/220 (В):

А вот фотография сверху переходного клеммника с обозначением номеров клемм:

Чтобы «закоротить» (зашунтировать) токовые цепи необходимо просто вкрутить винты М4 в следующие отверстия:

На фотографии выше на клемме 1 винт не вкручен, а на клеммах 2,4 и 6 — вкручены.

Эти винты при вкручивании замыкают цепь через общую шинку, расположенную с обратной стороны клеммника.

Кстати, для защиты общей шинки от замыканий на корпус с обратной стороны применяется прокладка из картона.

После того как токовые цепи закорочены, можно убирать (снимать) перемычки.

Чтобы отключить цепи напряжения по каждой фазе необходимо открутить винты и убрать соответствующую перемычку.

Забыл упомянуть о том, что все перемычки и клеммы у переходной испытательной коробки (КИП) выполнены из латуни, т.к. она меньше подвергается коррозии, а также имеет лучшую электрическую проводимость по сравнению со сталью.

Испытательная коробка закрывается крышкой с винтом для пломбировки.

Крышки у КИП выполняются либо черными (не прозрачными), либо прозрачными. У последней имеется существенный плюс в том, что состояние (положение) контактов и схему подключения счетчика можно увидеть не открывая ее.

Пример подключения испытательной переходной коробки (КИП)

Ниже я приведу Вам пример подключения испытательной коробки. Несколько дней назад я устанавливал счетчики электрической энергии на двух вводных ячейках котельной станции, которые в дальнейшем подключались к системе АСТУЭ.

Панель учета была установлена на стене около сборки ВРУ.

Там же установлены счетчики, испытательные и интерфейсные коробки. Цепи учета (токовые цепи и цепи напряжения) соединяются с трансформаторами тока  и шинами ВРУ с помощью медных проводов ПВ-1 сечением 2,5 кв. мм, проложенных в гофре.

На схеме подключения счетчика я подробно останавливаться не буду, т.к. недавно писал статью о подключении трехфазного счетчика через трансформаторы тока в четырехпроводную сеть 380/220 (В), в которой Вы можете со всем подробно ознакомиться.

В заключении я рекомендую Вам посмотреть мой видеоролик, где я более наглядно рассказываю про подключение испытательной коробки на примере счетчика Меркурий 230 ART-03, подключенного через три трансформатора тока в сеть 400 (В):

Дополнение. В данной статье я рассмотрел один из вариантов подключения испытательной коробки. На практике встречается еще одна распространенная схема, о которой я подробно рассказываю в видеоролике (на примере счетчика Меркурий 230 AМ-03, подключенного через три трансформатора тока в сеть 400 В):

Монтаж устройства

Схема монтажа ИКК

Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.

На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.

Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.

Сфера использования испытательных боксов

ИКК для счетчика электроэнергии чаще всего можно встретить при:

  • шунтировании контрольных цепей;
  • обесточивании сети;
  • если нужно заблокировать напряжение по определенной фазе;
  • во время соединения с контролируемой линией измерительного прибора (электросчетчика).

Подключение с использованием ТТ

Необходимость использовать испытательные коробки также объясняется тем, что есть некоторая категория потребителей, каждую из которых не разрешается обесточить даже на небольшой промежуток времени.

К сведению! Из-за того, что постоянно необходимо производить работы со счетчиком, колодка клеммная испытательная значительно облегчает все действия. В таком случае не нужно отключать всю линию питания и устанавливать на место измерительного устройства замещающий его шунт.

Ниже подробно описаны параметры и свойства переходных боксов. При покупке необходимо подбирать прибор, подходящий под определенные характеристики счетчиков.
