Схема подключения трехфазного тэна

Нужно знать перед сборкой

Конструкция подразумевает наличие механизмов для защиты людей и проводки от перегрузки или короткого замыкания. а также счетчика. Кабель идет от ЛЭП к дому в электрощит и из него разводятся все электрические группы дома.

На самом деле правильное название этого прибора – вводно-распределительное устройство (ВРУ). Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.

Вводное устройство обычно устанавливается на электрическом столбе и представляет собой электрощит. в котором для удобства снятия показаний проделано окошко. Внутри находится счетчик электричества. общее УЗО. вводной автоматический выключатель. разрядники (их редко ставят), элементы для защиты от перенапряжения. Такая конструкция должна быть установлена на высоте не более 2 метров.

От вводного щита проводится кабель в распределительную установку. В частных домах подразумевается использование приборов и устройств защитного отключения. Чтобы сэкономить место в щите, ставят дифференциальные устройства, которые включают в себя автоматический выключатель и УЗО .

От материала, из которого сделан дом, а также от того где расположен сам щит, зависит, какой из его вариантов будет выбран.

Металлические навесные электрощиты используются в деревянных домах, а в каменных, где более сухо, можно ставить пластиковый бокс или щит встроенной установки.

Место для установки одного однофазного автомата защиты называется модулем. В каждом щите разное количество модулей. поэтому необходимо знать, какие и в каком количестве приборы будут стоять в щитке.

Распределительный блок должен быть установлен в безопасном месте, лучше всего в отдельном закутке.

Выбор котла

Выбор котлоагрегата, для теплоснабжения, производится по тепловой мощности, параметров электросети и принципу нагревательного элемента. От последнего параметра зависит цена отопительного комплекта. Такие электрические агрегаты обладают повышенной функциональностью — все модели укомплектовываются блочной автоматикой с регулятором температуры.

Современные модификации электрокотлов реализуются с различными периферийными приборами — погодозависимыми датчиками, комнатными термостатами и модулями GSM для регулировки температуры внутри помещения на расстоянии с мобильного телефонного аппарата через интернет-сети.

Уровень сборки блочных агрегатов очень высокий, что позволяет монтировать такое отопления своими руками. Исключение составляют только монтаж и наладка линий электропитания к агрегату, которые должны выполняться аттестованными специалистами.

Перед тем как подключить электрический котел, рассчитывают тепловую мощность по простой формуле. Зная общую отапливаемую площадь дома, умножают ее на 0.1 кВт и на коэффициент запаса 1.2, в результате получится тепловая мощность аппарата.

Например, для дома общей площадью 150 м2 потребуется мощность котла: 150х1.2х0.1= 18 кВт.

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

  1. Очистите стену от пыли и грязи.
  2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
  3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
  4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

  1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
  2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.



Сечение кабеля, мм2

Медные жилы, кВт Алюминиевые жилы, кВт
220 В 380 В 220 В 380 В
1,5 3,3 5,7
2,0 4,1 7,2 3,0 5,3
2,5 4,6 7,9 3,5 6,0
4,0 5,9 10 4,6 7,9
6,0 7,4 12 5,7 9,8
10,0 11 19 8,3 14,0
16,0 17 30 12 20,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

  1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.На фото – пример траншеи и уже готовой заземляющей конструкции.
  2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
  3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
  4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
  5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
  6. Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

  1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
  2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
  3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
  4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Подключение тэнов звезда — треугольник. Области применения :: Элемаг

Разные типы трубчатых электронагревателей (ТЭНы) могут подключаться к однофазной и трехфазной сети. Проводить подключение электронагревателя к трехфазной сети можно по одной из двух основных схем — «звезда» или «треугольник». Для равномерного распределения нагрузки на каждой фазе число ТЭНов должно быть кратным числу три.

Для трехфазных сетей используют нагреватели, у которых рабочее напряжение рассчитано на 220 и 380 Вольт.

Электроприборы с рабочим напряжением 220 Вольт подключают по схеме «звезда», а нагреватели, у которых напряжение 380 Вольт подключают к сети по схеме «звезда» и «треугольник».

Подключения по схеме «звезда».

Для примера представим схему «звезда», которая составлена из трех электронагревателей.

На второй вывод (2) каждого из нагревателей подана соответствующая фаза. Первые выводы (1) ТЭНов соединяются вместе с одновременным образованием общей точки, которую называют нулевая или нейтральная. Данный вид соединения нагрузки относится к трехпроводному.

Подключение по трехпроводному типу целесообразно использовать при рабочем напряжении 380 Вольт. Ниже предлагаем рассмотреть монтажную схему трехпроводного подключения ТЭНов в трехфазную электросеть. В данном случае подача и отключение напряжения происходит благодаря трехполюсным автоматическим выключателям.

В представленной схеме видно, что выводы расположенные с правой стороны электронагревателей подключаются к фазам А, В и С, а выводы расположенные слева соединены в нулевой точке. Между выводами, которые находятся справа и нулевой точкой рабочее напряжение равняется 220 Вольт.

Кроме описанной схемы можно использовать и четырехпроводную. При подключении по типу четырехпроводной схемы предполагается включение в сеть трехфазного типа нагрузки с напряжение в 220 Вольт. В указанном случае включение нулевой точки нагрузки соединяют с нулевой точкой источника питания.

В схеме представленной выше правые выводы трубчатых электронагревателей соединены с соответствующими фазами, а левые замкнуты в одной точке, которую подключают к нулевой шине источника питания. Между точкой нуля и выводами электронагревателей напряжение будет равняться 220 Вольт.

При необходимости полного отключения нагрузки от электросети используются автоматические выключатели «3+N» или «3Р+N». Такие автоматы включают и отключают все имеющиеся силовые контакты.

Законы, действующие при подключении нагревателей по типу «звезда»:

Между каждой фазой и нулем напряжение всегда будет составлять 220 Вольт.

К каждой ветви «звезды» можно подключить несколько нагревательных устройств, которые будут между собой соединяться в последовательном либо параллельном порядке.

Суммарная мощность соединения вычисляется из суммы мощностей трех веток

Мощность каждой отдельной ветви должна быть такой же, как и у других ветвей.

Подключение по схеме «треугольник»

При соединении по типу «треугольник» выводы электронагревателей соединяются друг с другом в последовательном порядке. По схеме включения трех трубчатых электронагревателей подключение проводится в следующем порядке: первый вывод нагревателя №1 соединяют с первым выводом ТЭНа №2; второй вывод устройства №2 подсоединяют ко второму выводу устройства №3; второй вывод нагревателя №1 присоединяют к первому выводу устройства №3. В итоге данного подключения должно получиться три плеча — «а», «б», «с».

Затем на каждое плечо подается соответствующая фаза: на плечо «а» фазу А, на плечо «в» фазу В, ну и на плечо «с» фазу С.

Законы, действующие при подключении нагревателей по типу « треугольник»:

Между любыми двумя фазами напряжение всегда равно 380 Вольт.

К каждой ветви можно подсоединить несколько трубчатых нагревателей, которые будут между собой соединяться в последовательном либо параллельном порядке.

Мощность каждой ветви должна иметь одинаковые значения.

Общая суммарная мощность складывается из показателей мощности всех трех ветвей.

Напряжение на всех схемах указано при включении в трехфазную сеть с напряжением 380 Вольт.

Компания Элемаг имеет большой опыт в производстве нагревательных систем. По всем вопросам, касающимся приобретения или подключения электронагревателей, обращайтесь к нам по телефону или по электронной почте. Наши специалисты могут проконсультировать Вас по выбору подходящего подключения ТЭНов. Подключение по типу ЗВЕЗДА и ТРЕУГОЛЬНИК используются у нас при производстве Сухих ТЭНов и традиционных электрических металлических блок ТЭНов.

Обозначение на электросхемах

У транзистора есть принятое обозначение: «ВТ» или «Q». После букв нужно указать индекс позиции. Например, ВТ 2. На старых чертежах можно найти условные обозначения: «Т», «ПП» или «ПТ», которые более не используются. Транзистор рисуют в виде неких отрезков, обозначающих контакты электродов. Иногда их обводят кругом. Направление электротока в области эмиттера указывает специальная стрелка.

Схема работы простейшего радиоэлемента

По принципу действия и строению различают следующие полупроводниковые триоды:

  • Полевого типа;
  • Биполярного;
  • Комбинированного.

Все они обладают схожим функционалом и отличаются по технологии работы.

Полевые

Такие триоды ещё называют униполярными, из-за их электрических свойств — у них происходит течение тока только одной полярности. Такой тип также подразделяется на некоторые виды по своему строению и типу регулировки:

  • Транзисторы с PN переходом управления;
  • Элементы с затвором изолированного типа;
  • Такие же транзисторы другой структуры (металл-диэлектрик-проводник).

Важно! Изолированный затвор обладает одной отличительной особенностью — наличием диэлектрического слоя между ним и каналом. Схема элемента с затвором изолированного типа

Схема элемента с затвором изолированного типа

Еще одна особенность полевых транзисторов — низкое потребление электроэнергии. Например, такой элемент может функционировать больше одного года на одной батарейке. Полевые радиоэлементы довольно независимы: они потребляют крайне мало электроэнергии. Такой прибор может годами работать на пальчиковой батарейке или небольшом аккумуляторе. Именно это и обусловило их широкое применение в электросхемах и приборах.

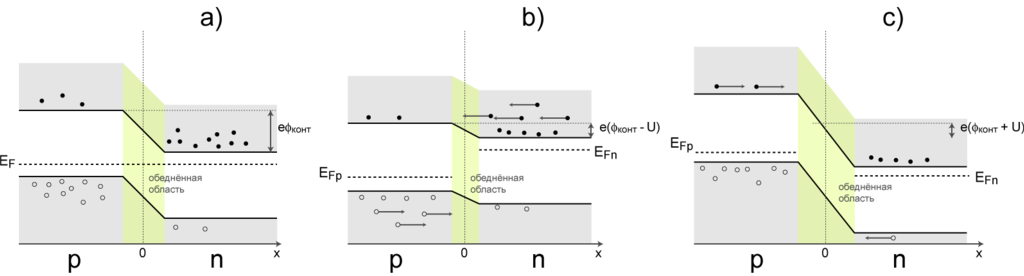

Электронно-дырочный переход

Биполярные

Свое название эти элементы получили за то, что они способны пропускать электрические заряды плюса и минуса через один проходной канал. Также они обладают низким входным сопротивлением. Такие приспособления работают как усилители сигнала и коммутаторы. Благодаря им в электроцепь можно подключить довольно сильную нагрузку и понизить действие ее сопротивления. Биполярники являются наиболее популярными полупроводниковыми приборами активного типа.

Принцип работы биполярного транзистора в схеме

Комбинированные

Комбинированные элементы изобретаются для того, чтобы по применению одного дискретного состояния достичь требуемых электрических параметров. Они бывают:

  • Биполярными с внедрёнными в их схему резисторами;
  • Двумя триодами одной или нескольких структур строения в единой детали;
  • Лямбда-диодами — сочетанием двух полевых управляющих триодов, создающих сопротивляемость со знаком «минус»;
  • Элементы, в которых полевые составляющие управляют биполярными.

Комбинированный транзистор

Подключение ТЭНа с терморегулятором

Рассмотрим принцип работы и схему включения.

Они используются для бойлеров и котлов отопления. Берём универсальный на 220В и 2-4,5кВт, обычный, с чувствительным элементом в виде трубочки, помещается он внутрь ТЭНа, в котором есть специальное отверстие.

Тут видим 3 пары нагревательных элементов, итого шесть, подключать нужно следующим образом: на три садим ноль и на другие 3 – фазу. В разрыв цепи вставляем как раз наше устройство. Он имеет три контакта, на фото ниже видно один по центру сверху и два снизу. Верхний используется для включения к нулю, а какой из нижних к фазе надо проверить тестером.

Подключение электродвигателя 380В на 220В

Подключение электродвигателя 380В на 220В выполняется через конденсатор

Для такого подключения необходимо использовать бумажные (или пусковые) конденсаторы, при этом ВАЖНО чтобы номинальное напряжение конденсатора было больше либо равно напряжению сети. Могут применяться конденсаторы следующих марок (типов):

МБГО, МБГЧ, МБГП, МБГТ, МБГВ, КБГ, БГТ, ОМБГ, K42-4, К42-19 и др.

Емкость конденсатора можно определить по формулам приведенным ниже, либо с помощью онлайн расчета емкости.

Первое, что необходимо сделать — это правильно соединить выводы обмоток электродвигателя. Как уже известно из статьи: схемы соединения обмоток электродвигателя обмотки электродвигателя можно соединить по схеме «звезда» (обозначается — Y) или по схеме «треугольник» (обозначается — Δ), при этом, как правило для подключения электродвигателя на 220В применяется схема «треугольник» , что бы определиться со схемой соединения обмоток необходимо посмотреть паспортные данные электродвигателя на прикрепленном к нему шильдике:

Запись: «Δ/ Y 220/380V» обозначает, что для подключения данного электродвигателя на 220В необходимо соединить его обмотки по схеме «треугольник», а для подключения на 380В — по схеме «звезда», как это сделать читайте здесь.

Второе, с чем необходимо определиться — это как будет производиться запуск электродвигателя, под нагрузкой (когда уже в момент запуска электродвигателя к его валу приложена нагрузка и он не может свободно вращаться) либо без нагрузки (когда вал электродвигателя в момент запуска свободно вращается, например наждак, вентилятор, циркулярная пила и т.п.).

При запуске двигателя без нагрузки применяется 1 конденсатор который называется рабочим, а при необходимости запуска двигателя под нагрузкой в схеме, помимо рабочего, дополнительно применяется 2-ой конденсатор который называется пусковым, он включается только в момент запуска.

Разберем схемы подключения электродвигателя 380 на 220 для обоих случаев:

1) Подключение электродвигателя через конденсатор по схеме «треугольник», запуск — без нагрузки:

Емкость рабочего конденсатора для подключения электродвигателя при схеме соединения обмоток «треугольником» рассчитывается по формуле:

Cр=4800 * IнUс ; мкф

где: Iн-номинальный ток электродвигателя в Амперах (принимается в соответствии с паспортными данными электродвигателя); Uс — напряжение сети в Вольтах.

В схеме для включения электродвигателя применяется однополюсный автоматический выключатель, однако его использование необязательно, можно включать электродвигатель напрямую в сеть через розетку используя обычную штепсельную вилку или, например, включать его через обычный выключатель освещения.

2) Подключение электродвигателя через конденсатор по схеме «звезда», запуск — без нагрузки:

Емкость рабочего конденсатора для подключения электродвигателя при схеме соединения обмоток «звездой» рассчитывается по формуле:

Cр=2800 * IнUс ; мкф

где: Iн-номинальный ток электродвигателя в Амперах (принимается в соответствии с паспортными данными электродвигателя); Uс — напряжение сети в Вольтах.

В случае если запуск двигателя 380 на 220 Вольт происходит под нагрузкой, в схеме дополнительно должен применяться пусковой конденсатор иначе силы момента на валу электродвигателя не хватит для его раскрутки и двигатель не сможет запуститься.

Пусковой конденсатор подключается параллельно рабочему и должен включаться только в момент запуска двигателя, после того как двигатель наберет обороты его необходимо отключать.

Емкость пускового конденсатора должна быть в 2,5 — 3 раза больше рабочего.

Cп= (2,5…3) * Cр; мкф

При данной схеме для запуска электродвигателя необходимо нажать и держать кнопку SB, после чего подать напряжение включив автоматический выключатель, как только двигатель запустится кнопку SB необходимо отпустить. В качестве кнопки так же можно использовать обычный выключатель.

Однако лучшим вариантом для подключения электродвигателя 380 на 220 является использование ПНВС-10 (пускатель нажимной с пусковым контактом):

Кнопки «пуск» в этих пускателя имеют 2 контакта один из них при отпускании кнопки «пуск» размыкается отключая пусковой конденсатор, а второй остается замкнутым и через него подается напряжение на электродвигатель через рабочий конденсатор, отключение производится кнопкой «стоп».

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.
