Выключатель света с пультом дистанционного управления: виды и обзор топовых брендов

Как подключить регулятор

Подключение выключателя света легко осуществляется своими руками, если есть схема питания квартиры и проект необходимого присоединения. В зависимости от типа устройства, принципа работы и конструктивного исполнения может изменяться принцип монтажа.

Рассмотрим, как подключить двухклавишный выключатель света Legrand (схема подойдет и для трехклавишного):

1. Двухклавишный переключатель представляет собой два одноклавишных, поэтому поставить такой регулятор света не составит труда. На панели любой модели производителем публикуются обозначения контактов и принцип их расположения. Иногда также указываются цвета проводов;
2. Общий контакт, необходимый для подключения питания, обязательно располагается снизу. Таким образом, Вы имеет два контакта, которые будут отведены к светильникам и один – который будет производить подключение к общей сети электрического тока;
3. Любой импульсный и контактный прибор должен создавать разрыв в фазе. Это гарантирует безопасность при проведении определенных работ после выключения света;
4. В большинстве случаев, двух- и трехклавишный прибор устанавливается при помощи распределительной коробки. В ней нужно соединить провода нуля обоих светильников между собой. Положение общего провода не меняется и к нему подводится кабель питания;
5. У выключателя также есть два фазных провода, которые нужны для замыкания и размыкания цепи. В большинстве случаев, они отличаются цветом друг от друга. Подключение производится так: один кабель подводится к сетевому, а другой к первому;
6. Правильное расположение проводов также позволит Вам осуществить подключение групп светильников к такому выключателю, так часто подсоединяются люстры с 5, 6 и более лампами.

На любой выключатель света нужно будет установить также провод заземления, иначе Вы не сможете при необходимости безопасно провести ремонт или даже разобрать устройство. Если Вы хотите установить модель с управлением таймером или другим датчиком, то нужно внимательно прочитать инструкцию производителя и изучить контактную схему.

Нужно помнить, что разобрать, отремонтировать и сделать выключатель света можно только при выключении питания квартиры или дома (замена любого электрического устройства требует полного выключения защитного автомата).

Что предлагает рынок

Цокольный патрон с дистанционным подключением

В продаже можно найти бюджетные модели, радиус действия которых не превышает 30 м, а также продвинутые устройства с различными дополнительными возможностями:

• задержка включения;
• большое количество каналов;
• сенсорное управление;
• возможность подключения к смартфону или планшету.

Можно выбирать устройства по марке производителя, что обойдется дороже, особенно при покупке импортных изделий. Плюс в том, что есть множество дизайнерских решений.

Качество пайки также может быть сомнительным, если покупать дешевую китайскую продукцию. К сожалению, это можно определить только при десятикратном увеличении места пайки. В остальном придется ориентироваться на количество отказов системы.

По стоимости изделия бывают от 400 до 5000 рублей. В первом случае это будут выключатели китайского производства, во втором – европейского качества.

Дистанционные выключатели

На что нужно обратить внимание при покупке:

• Тип осветительных приборов и используемых в них ламп.
• Число каналов, необходимое для подключения всех электрических приборов. Пульт управления должен быть рассчитан на определенное количество каналов.
• Рабочее напряжение.
• Максимальная нагрузка на предохранитель. Устройство работает без трансформатора, поэтому может сгореть при превышении напряжения.
• Радиус действия – определяется размером помещения и близлежащих территорий, если это частный дом.
• Рабочее напряжение.
• Размеры силового блока и выключателя.
• Номинальный ток.
• Комплектация прибора. Обычно в нее не входит батарейка.

Виды и отличия выключателей из серии Aqara

Один из крупнейших в мире производителей электроники, китайская компания Xiaomi, предлагает владельцам «умных домов» или обычного жилья выключатель Aqara. Причём, у такого устройства есть несколько модификаций, позволяющих выбрать подходящий вариант по нужным параметрам. Для выбора следует знать, чем отличаются и как устанавливаются разные модели.

Количество клавиш

Первый критерий выбора — количество клавиш. Устройство одноклавишного выключателя Xiaomi Aqara проще, зато у двойных больше возможностей. При использовании фирменного приложения двухклавишная конструкция получает дополнительные функции. Хотя ресурс работы у всех вариантов одинаковый. По утверждению производителя, клавиши выдерживают до 50000 нажатий и способны прослужить до выхода из строя не меньше 10 лет.

Особенность любого выключателя из серии Aqara — все клавиши находятся в одном положении. При нажатии выполняется переключение на работу в другом режиме — включено или выключено. Однако пружина возвращает клавишу в прежнюю позицию. И понять, включено устройство или нет, можно только по горящему или погасшему светодиоду — или с помощью смартфонного приложения.

Версия выключателя

В продаже в Москве можно встретить модели, предназначенные для использования в РФ. Однако, при покупке выключателя в интернете есть вероятность столкнуться с международной версией. Основное отличие заключается в локализации на нескольких языках. Поэтому покупателю предназначенной для Европы и других стран модели не понадобится локализовать её вручную. Единственный минус — проблемы с поддержкой в приложениях.

На вид китайский вариант смарт-выключателя ничем не отличается от обычного. Отличить его получится только по наличию небольшого синего предохранительного клапана для батарейки при покупке беспроводной модели. Зато при синхронизации смарт-выключателя с телефонным приложением у владельцев китайской версии не возникает никаких проблем. Причём, если для фирменной программы MiHome разница во времени небольшая, то в Home Assistant или Domoticz поддержка может отсутствовать вообще.

Конструкция устройства

По конструкции выключатели из линейки Xiaomi делятся на три группы:

• Беспроводной выключатель. Комплектуется аккумулятором, обеспечивающим его автономную работу. Фактически, представляет собой кнопку для включения и выключения лампочек в системе «умного дома», но с дополнительными функциями.
• Проводной выключатель с разрывом фазы. Устанавливается вместо обычных моделей, выполняя их функции и различные сценарии, задать которые можно с помощью приложения.
• Проводной выключатель с нулевой линией (zero line). Отличается от обычной модели несколькими конструктивными особенностями и повышенной сложностью установки.

Разнообразие версий позволяет комбинировать их, например, установив выключатель с разрывом фазы и беспроводное устройство. Установив не требующую подключения модель в любом удобном месте (в зоне действия сети Wi-Fi), можно управлять освещением без каких-то дополнительных устройств. Нажатие на кнопку беспроводного выключателя приводит к включению или выключению техники, которая подключена к уже установленному проводному.

Основные отличия

Отличить разные версии выключателей друг от друга достаточно сложно. Цвет каждого устройства одинаковый — молочно-белый. И даже, разобрав устройства, особой разницы не будет. Отличия становятся заметными только сзади. У моделей zero line с этой стороны находится дополнительный, «нулевой» контакт. У выключателей с разрывом фазы — только «вход» и «выход».

Преимущества выбора версий с «нулём»:

• возможность ведения учёта израсходованной электроэнергии;
• нагрузка до 2200 Вт вместо 700 Вт для моделей с разрывом фазы и беспроводных выключателей;
• дистанционное управление светом и настройка сценария для «мягкого» включения;
• включение и выключение по таймеру.

Минусы таких моделей заключаются в отсутствии поддержки таких устройств системой «умного дома» Domoticz и невозможности отвязать нажатие клавиши от срабатывания реле. С другой стороны, эта проблема программная и со временем может быть устранена производителем. Зато у такого выключателя есть нулевая фаза, повышающая безопасность использования освещения.

Дополнительные возможности устройств и его преимущества

Поскольку в первую очередь это выключатель, то самыми основными функциями такого изделия будет включение или выключения света. Но сегодня на рынке можно отыскать приборы, оснащенные специальными элементами – диммерами. С их помощью функциональный диапазон возможностей радиовыкючателей с пультом управления расширяется. К примеру, наличие диммера позволит вам регулировать яркость светового потока, испускаемыми осветительными установками. Такая возможность позволит вам без лишних затрат создавать в доме освещение, идеально подходящее под настроение. К примеру, для работы, романтического ужина и т.д.

Радиовыключатель с диммером

Более высокотехнологичные устройства имеют функцию запоминания яркости светового потока, а также прочих настроек. Купив подобное изделие и установив его в комнате, вы получите следующие преимущества:

• комфортное управление освещением с помощью пульта дистанционного управления;
• возможность активировать выключатель всего лишь легким прикосновением;
• включать свет можно будет даже мокрыми руками или в перчатках;
• возможность автоматизировать любой вид источника света;

Радиовыключатель и светодиодная подсветка

• большая коммутационная мощность, находящая в диапазоне от 5 до 800 Вт;
• отсутствие риска появления возгорания т.к. в конструкции устройства отсутствуют скользящие контакты;
• прибор защищен от неожиданного выключения электроэнергии. В такой ситуации он активируется режим «выкл.»;
• простой и легкий монтаж;
• высокая устойчивость корпуса к различного рода механическим повреждениям. Передняя панель выключателя производится из каленого прочного стекла.

Внешний вид выключателя

К достоинствам приборов можно отнести их современный и универсальный дизайн. Поэтому, выбирая его в дом не нужно переживать о его гармоничном сочетании с интерьером помещения. Кроме этого с подобным устройством справится даже человек с ограниченными возможностями. При этом его уровень комфорта во время пребывания в таком помещении в разы увеличится.

Выключатель-приемник

Устройство представляет из себя сенсорный или кнопочный выключатель света, дополнительно оборудованный
приемником радиосигналов. Здесь речь идет как раз о качественном управлении освещением: механическое
включение|выключение и управление с пульта не зависят друг от друга. Подобные выключатели встречаются
у некоторых производителей электроники, в целом — это достаточно редкое решение, реализованное каким-либо
брендом.

Ассортимент подобных устройств невелик, рассмотрим их вкратце.

Из простых устройств можно отметить, например Wookee wk-317e — управление нагрузкой до 500 Вт, радиус
действия пульта (по заявлению продавца) 30 метров. Частота радиосигнала 433,92 мГц — стандартная для большинства
устройств радиоуправления светом. Выключатель достаточно громоздкий и требует нестандартной установочной коробки
(подрозетника). В комплекте идет пульт управления, который по всей видимости, невозможно заменить иным
устройством. К сожалению нет данных о том, необходим ли выключателю нулевой проводник.

Выключатели-приемники от Legrand серия Celiane имеют более расширенные опции — могут управляться не только с пульта.
Прибор имеет функцию полноценного радиореле, может работать с различными передатчиками — пультами в виде обычного
выключателя, датчиками движения и трансляторами интернет-сигнала. Естественно, все эти устройства поставляются
этим же производителем. Некоторые модели приемников поддерживают
функцию диммирования. Из недостатков следует отметить, что это
устройство достаточно сложно найти, а также — выключателю-приемнику необходим нулевой провод. Наличие
нуля может стать серьезным препятствием при монтаже в уже оборудованное место под обычный выключатель (ведь нуль
не предусмотрен).

В процессе поиска мне удалось найти лучшее, на мой взгляд
решение — выключатель с Алиэкспресс Smart Switch. Выключатель
монтируется вместо обычного, нулевой проводник не требуется! Сенсорный выключатель производится в различных
расцветках и может иметь до трех независимых групп управления. К устройству приобретается четырехкнопочный
компактный пульт или иное устройство (подобно Legrand). Стоит особо отметить — четыре кнопки пульта могут
управлять многими группами света и несколькими выключателями, сам выключатель легко программируется на нужную
клавишу. Подробнее об этой модели скоро будет небольшой обзор. Прибор не переводится во включенное состояние
при перебоях с электричеством.

Помимо легранда и «безымянного» китайского устройства встречаются и другие производители, к примеру Brenin
Mount Switch. Этот прибор также может использоваться в составе умного дома — с пультом, различными датчиками и
выключателями. Однако получить грамотную техническую консультацию на их, якобы официальном сайте мне не удалось.
Есть подозрения, что у них нет диллера в России, а сайт сделали какие-то шарлатаны.

А вот на сайте производителя «умного дома» noolite «Ноотехника» вполне реально получить консультацию грамотного
специалиста. Но, к сожалению у них нет готового решения в виде выключателя-приемника. Однако имеется блок
SB-1-100 — подключается в разрыв цепи освещения (ноль не нужен), как и вышеописанные устройства, а также подцепляется
к любому выключателю кнопочного или обычного типа. Сам блок крепится в монтажной коробке под самим выключателем.
Блок совместим со всеми устройствами умного дома noolite — пульты, датчики и беспроводные выключатели. Способен
работать в двух режимах (выбирается при монтаже): релейном, когда у выключателя состояние только вкл. или выкл.
и диммируемом, когда яркость ламп плавно регулируется.

Все описываемые устройства потребляют мизерный ток из цепи даже при выключенном освещении. Поэтому при использовании
энергосберегающих или светодиодных ламп, люстры и светильники необходимо зашунтировать конденсатором 0,1 — 0,2
мкФ. Иначе лампы могут слабо светиться или мигать. Подробнее о свечении и мигании светодиодных ламп

Как правило, шунтирующий конденсатор поставляется вместе с выключателем-приемником.

При помощи вышеописанных устройств очень просто реализуется схема управления светом по принципу проходных
выключателей. Выключатель-приемник подключается вместо стандартного выключателя, а остальные точки управления
реализуются при помощи дистанционных выключателей (передатчиков). Недостаток такой системы — дополнительные
точки управления (передатчики) требуют наличия в них батареек. Ну а неоспоримое достоинство — на передатчики
не нужно тянуть проводку.

Как сделать отражатель своими руками из подручных средств?

Слышали ли вы утверждение, что профессиональный фотограф даже на «плохую» камеру сделает крутые фотографии? А еще — справится с проблемами отсутствия отражателя практически в полевых условиях.

1. Белый лист. Как ни странно, даже обыкновенный белый лист прекрасно отражает свет. Именно по этой причине для маленьких комнат рекомендуют светлую мебель и светлые обои — пространство визуально выглядит более светлым, а тёмная мебель и стены — ещё больше «ужмёт» существующую площадь.

2. Фольга, светоотражающая плёнка для автомобиля, бумага для букетов и прочее. Даже обыкновенную фольгу, которую используют на кухне, можно приспособить для функции отражателя. Достаточно натянуть лист фольги на плотный картон\ДСП\тонкую фанеру и аккуратно разгладить. То же самое — с авто-плёнками и упаковками для букета.

3. Зеркало. Существуют легенды, что в древних строениях и подземных гробницах использовали систему металлических зеркал для освещения. Да, даже обыкновенное зеркало может подсветить ненавистные тени, но оно должно быть достаточно большим, чтобы свет не направлялся точечно. Я бы рекомендовала накрыть его калькой или тонкой тканью, чтобы блик не был очень активным.

4. «Зеркальный» пластик, зеркальный акриловый полистирол, если совсем точно. О его существовании я узнала почти случайно. По свойствам и прочности наиболее близкий «родственник» — оргстекло.

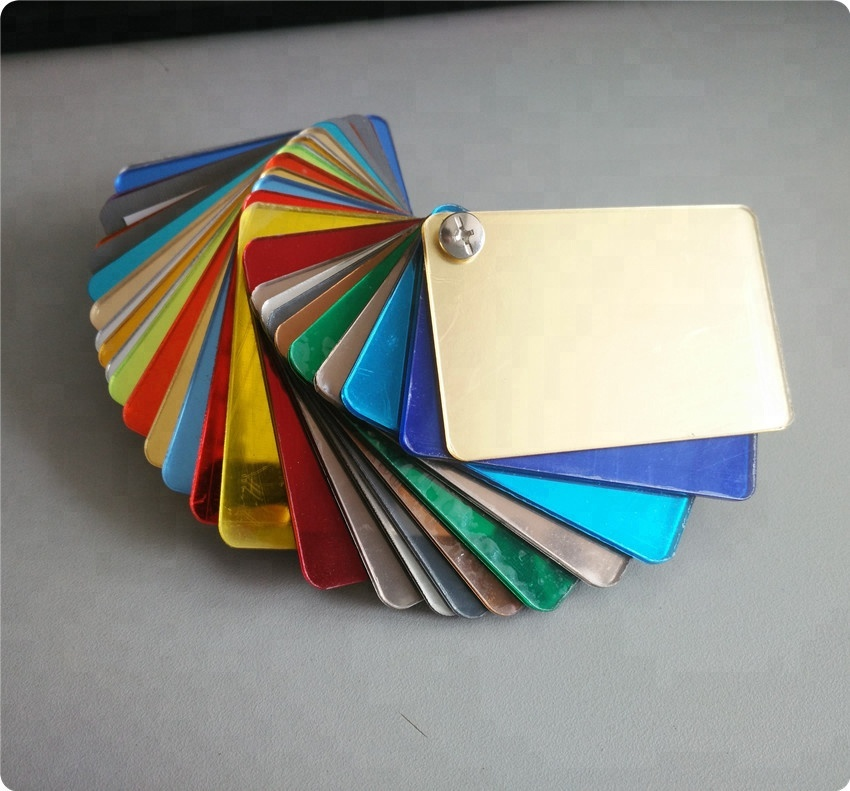

Пример из russian.alibaba.com

Честно, этот материал ничем не отличим от настоящих зеркал, только сделан из пластика с напылением — намного безопаснее и легче стекла, устойчив к падению с небольшой высоты. На самом деле, даже канцелярским ножом его разрезать весьма сложно. Чаще всего используют для декорирования, дизайна и изготовления необычных украшений.

Серьги-полумесяцы справа сделаны так раз из этого материала

5. Особо изобретательные делают отражатель из утеплителя.

Мой отражатель для предметной съемки

Для съемки предметов в свой блог я использую зеркальную пленку, натянутую на 2 куска картона, образующие «книжку» — такой отражатель не обязательно держать — можно просто поставить рядом на стол ребром и часть теней тут же исчезнет. А вот для портретных фотографий в свой профиль я использую кусок зеркального пластика — подсвечиваю им немного снизу, чтобы убрать глубокие тени на шее.

На самом деле, отражателем может служить любая белая или серебристая поверхность — будь то белый мерседес или пластиковая одноразовая тарелка. Главное — изобретательность и находчивость!

P.S. : такие варианты отражателя подойдут для начинающих фотографов, контент-мейкеров «на дому», блогеров, и как решение проблемы в «полевых» условиях или в условиях маленькой домашней фотостудии. Если когда-нибудь мне наконец удастся заказать отражатель на Aliexpress, я обязательно покажу его в действии!

Спасибо за прочтение! Подписывайся на мой — я пишу о фотографии, макияже, творчестве и просто о своей жизни.

Конструкция дистанционного выключателя

Выключатель разбирается очень просто. Достаточно отверткой поддеть прорези в местах соединения крышки и корпуса. Никаких винтиков откручивать не нужно.

Внутри него находится:

электронная плата

центральная кнопка включения/выключения

светодиод для визуализации привязки выключателя и радиомодуля

батарейка тип 27А на 12 вольт

Данная батарейка даже при интенсивной эксплуатации может прослужить от 2-х лет и более. Кроме того, особого дефицита в них на данный момент нет. В комплекте поставки ее может не быть, имейте в виду.

Кстати выключатель изначально является универсальным. По бокам от центральной кнопки, есть места куда можно припаять еще дополнительно две кнопочки.

И поменяв саму клавишу, вы легко получите из одноклавишного – двух или даже трехклавишный.

Правда при этом придется добавлять еще модули, согласно количеству кнопок.

На коробке радиомодуля имеется отверстие. Оно предназначено для кнопки, при нажатии на которую, можно ”привязать” или ”стереть привязку” того или иного девайса.

По дальности радиосигнала производителем заявлено расстояние от 20 до 100 метров. Но это больше относится к открытым пространствам. Из практики можно сказать, что в панельном доме сигнал легко пробивает четыре бетонные стены на расстоянии 15-20 метров.

Внутри коробочки установлен предохранитель на 5А. Хотя производитель указывает, что через дистанционный выключатель вы сможете подключить нагрузку в 10А, а это целых 2кВт!

Схема подключения проводов к контактам радиомодуля беспроводного выключателя выглядит следующим образом:

При подключении можно также ориентировать по надписям. Там где три клеммы – выход, где две – вход.

L out – фаза выход

N out – ноль выход

К этим контактам подключаете проводку уходящую на лампочку. На два контакта с другой стороны подаете напряжение питания 220В.

Сбоку от выходных контактов имеется еще три точки под пайку перемычек. Перепаяв их соответствующим образом (как на рисунке) можно изменить логику работы изделия:

Это можно использовать для звонка или для кратковременной подачи какого-либо сигнала. Есть еще средний контакт «В». При его использовании выключатель будет работать в инверсном режиме.

Конструктивные варианты исполнения одноклавишных выключателей

Одноклавишные выключатели бытового назначения могут быть следующего конструктивного исполнения:

• наружные;
• внутренние;
• модульные;
• влагозащищенные.

Выключатели внутренней установки, используются при скрытом варианте исполнения электропроводки, под штукатуркой или внутри каркасных стен. Монтаж механизма выключателя производится в предварительно установленный в стену подрозетник. Для внутренней электропроводки применяются подрозетники по бетону и гипсокартону.

Наружные выключатели, применяются при наружно выполненной электропроводке, открыто по стенам или с применением дополнительной защиты кабель-каналов, металлических или пластиковых труб, а также гибких гофрированных трубок. Такой вид электропроводки применяется в основном там, где нет возможности выполнить скрытый монтаж проводов.

Модульные выключатели, применяются в основном только в некоторых сериях кабель-каналов. Данная разновидность выключателей применяется преимущественно в офисных, промышленных и коммерческих помещениях. Выпускаются только для монтажа в кабель-канал.

Влагозащищенные выключатели, применяются в помещениях с повышенной влажностью, например, ванная комната, подвал, а также там, где имеется вероятность прямого попадания на выключатель воды, например, улица. Могут быть как внутреннего, так и наружного исполнения.

Порядок самостоятельного подключения

Работы по монтажу приёмного устройства на оконечной стороне радиоканала должны проводиться квалифицированным специалистом или пользователем, хорошо освоившим основы электротехники и электроники.

Важно! Перед тем, как подключить исполнительный модуль в разрыв линии питания, в первую очередь, необходимо обесточить с помощью соответствующего защитного  автомата. Отметим также, что порядок врезки в линию в этом случае несколько отличается от традиционного способа включения

Дело в том, что к обычному клавишному изделию подводится только фазный провод, в разрыв которого подключается сам механизм

Отметим также, что порядок врезки в линию в этом случае несколько отличается от традиционного способа включения. Дело в том, что к обычному клавишному изделию подводится только фазный провод, в разрыв которого подключается сам механизм.

Для того чтобы исполнительный модуль системы с ДУ работал правильно, к нему необходимо подвести не только фазу, но ещё землю или нулевой провод. Лишь при такой подводке он способен полностью справляться со всеми своими функциями

Таким образом, прежде чем установить дистанционный переключатель, очень важно сначала полностью разобраться с подходящими к нему проводами (включая проводники, идущие на нагрузку)

Обратите внимание! Под понятием «нагрузка» в данной ситуации подразумевается любой осветительный прибор (люминесцентная лампа, светильник, комнатная люстра или целый комплекс осветительных приборов). При большом количестве отдельных нагрузок, подключаемых к управляющей системе, фазовый провод каждой из них заводится на соответствующую выходную клемму исполнительного модуля

При большом количестве отдельных нагрузок, подключаемых к управляющей системе, фазовый провод каждой из них заводится на соответствующую выходную клемму исполнительного модуля.

При этом их разводка должна соответствовать схеме, приведённой на рисунке ниже.

Схема подключения ДУ на 2 фазные группы

По завершении самостоятельного монтажа (перед подачей напряжения 220 Вольт в линию питания) рекомендуется ещё раз проверить электрические соединения и убедиться в надёжности всех рабочих контактов.

В заключение отметим, что дистанционные выключатели всё чаще используются при обустройстве систем освещения современных жилых помещений и офисов. Конструкции рассмотренного класса при их скрытном размещении создают комфортные условия для управления светом в доме, а также предоставляют возможность комбинированного применения подсветок на основе разноцветных светодиодных лент.
