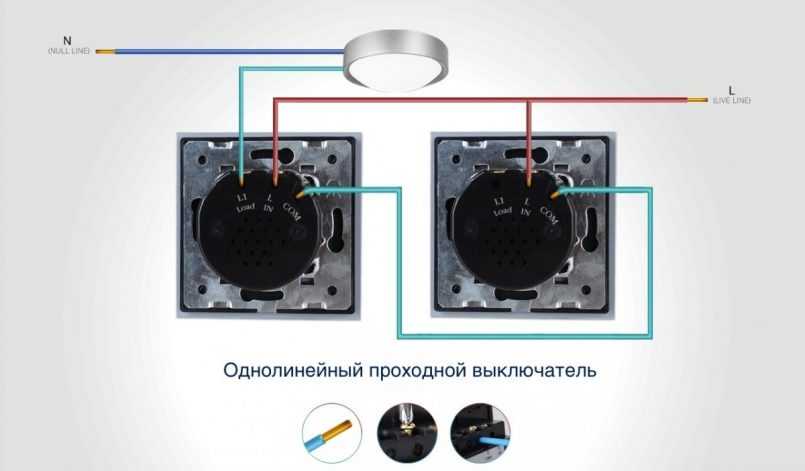

Схема подключения выключателя в коробке

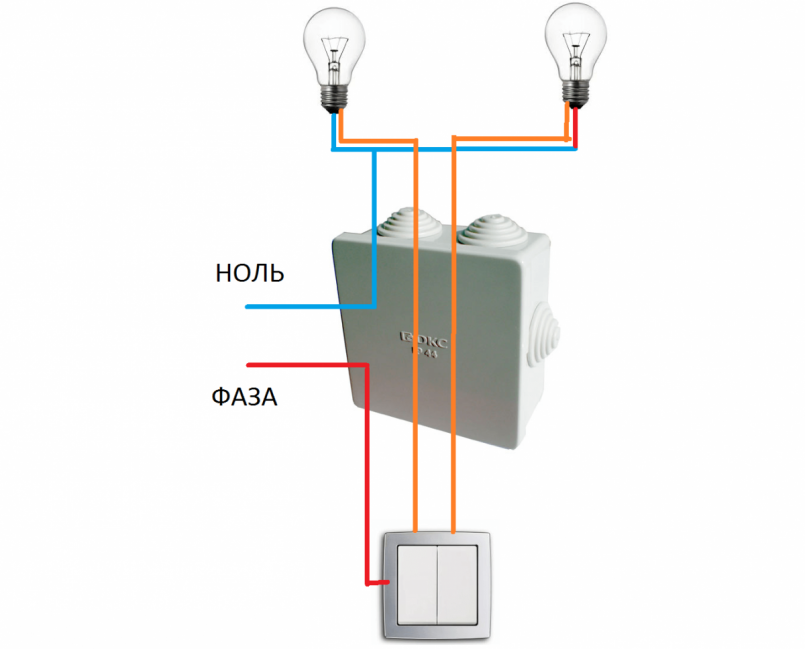

Схема подключения блока розетка-выключатель с двумя клавишами

Устройства, которые имеют в своей конструкции более одной клавиши, отличаются процессом подключения, поскольку в них увеличено количество проводников, выполняющих соединительные функции между светильником и выключателем.

Для их успешного подключения и последующего правильного функционирования, необходимо придерживаться следующего алгоритма действий, который подойдет для устройств с двумя клавишами:

1. Для реализации схемы потребуется осуществить прокладку пяти проводников, которые будут протягиваться из распределителя к спаренной электрической системе.
2. Подключение заземления и нуля, которые выходят из распределителя, осуществляется только к розетке.
3. Внутреннее устройство коммутирующего блока подразумевает наличие особой перемычки, которая необходима для подачи фазы на выключатель.
4. Две оставшиеся свободные жилы нужно подсоединить к соответствующим контактам выключателя, поскольку именно через него фаза будет подаваться на контролируемые светильники.
5. Внутри распределителя необходимо скрутить между собой провода, предназначенные для подачи фазы через коммутатор, и свободные жилы, выходящие на патроны в светильнике.
6. Нуль и заземление светильника также скручиваются и зачищенными оголенными концами соединяются с другой скруткой, которая используется для подключения розетки.
7. В случае, если не устраивают функции, выполняемые при нажатии клавиш, то их необходимо откорректировать. Для этого будет достаточно поменять местами жилы, которые подключены к контактам выключателя.

Такие разновидности блоков наиболее часто используются для монтажа на перегородку, которая установлена между дверьми, ведущими в ванную и туалет. Иногда в конструкции устройства имеется и третья клавиша, предназначенная для управления освещением на кухне.

Процесс подключения трехклавишного устройства не будет иметь принципиальных отличий, в нем просто увеличится количество проводников.

Если нужно установить выключатель от существующей розетки

Если розетка уже установлена и подключена, к ней также можно подсоединить выключатель для лампочки. Здесь также существуют два варианта, выбор между которыми зависит от месторасположения люстры. Разница между ними заключается в удаленности светильника от розетки – если близко, то нулевая жила контактируется с ней, если далеко – то от щитка. Рассмотрим оба метода.

Подвод фазы и нуля от розетки

Самый легкий вариант, когда и фаза, и ноль подводятся к выключателю от розетки. Он применим, если лампочка/светильник расположены совсем рядом. Чтобы соединить их, требуется выполнить следующие действия:

1. В первую очередь необходимо установить саму люстру, а затем по всем правилам подвести к ней посредством проводки выключатель.
2. Процедура подключения обязательно должна начинаться с разрыва цепи – обесточивания. Сделать это можно, выключив либо групповой (для комнаты, если он имеется), либо общий (для всей квартиры/дома) рубильник.
3. Далее вскрывается крышка розетки и проверяется ток на ее контактах посредством специального измерительного прибора (отвертки с лампочкой).
4. К контакту с фазой подсоединяется проводник, идущий к вводу выключателя. Вывод подключается к жиле самого светильника.
5. К контакту с нулем крепится проводник, подходящий к выводу от прибора освещения.
6. Если есть контакт заземления, то его также нужно соединить с соответствующим проводником люстры.
7. После правильной скрутки всех проводов, контакты закрываются, провода укладываются на предназначенное место, а вся собранная система испытывается после подачи напряжения.

Подключение только фазы

Теперь рассмотрим вариант, как соединить выключатель с розеткой, если люстра находится в непосредственной близости к распредщитку. Для этого нужно выполнить следующие действия:

1. Как и в вышеописанном случае, прежде всего следует разорвать цепь, обесточив рабочую область.
2. Далее снимается крышка с розетки и проверяется наличие в ней напряжения (для безопасности).
3. Если фазный контакт установить визуально невозможно, выполняется его проверка путем измерительного прибора и временной подачи напряжения.
4. К фазному контакту розетки крепится проводник и подводится к вводу выключателя.
5. Жилу от него нужно соединить с вводом светильника.
6. Нулевой проводник прокладывается либо непосредственно от щитка (что крайне редко), либо от ближайшей к нему распределительной коробки.
7. Таким же путем необходимо соединить и заземляющую жилу для лампочки.
8. После скрутки проводки, надежной изоляции мест контактов и подачи напряжения проверяется исправность работы собранной системы.

Для питания лампы не требуется большого тока, и потому провод берется тонкого сечения. Для розеточного выхода нужен более толстый проводник – обычный фазный от выключающего механизма быстро перегреется и перегорит. Последнее обстоятельство может даже привести к опасной пожароопасной обстановке!

Соединения с использованием эклектической распредкоробки

Операции с электропроводкой в жилище должны осуществляться при отключенной потребительской сети. Самым важным условием правильного подключения выключателя является то, что подключение токоведущего провода к светильнику всегда должно осуществляться через выключатель, что обеспечит разрыв электроцепи (отключение подачи электроэнергии).

Искусственный обрыв «0-го» провода электропроводки не обеспечит снятие напряжения с электроцепи

При таком варианте обрыва электроцепи человек может стать проводником, соединившим электроцепь при неосторожном соприкосновении с токоведущим кабелем и инициировать прохождение электротока через себя.

Определяется фазовый провод спецотверткой снабженной индикатором. Соединение токонесущих кабелей осуществляется так, что электролампочка центральной точкой цоколя подводится к токонесущему проводу.

Схема подключения светильника при объединении розетки и выключателя в одном блоке

Объединенные в одном корпусе розетка и выключатель – далеко не редкость. Сегодня на заводах их выпускают большим тиражом. Их главные преимущества – экономия проводов и места, меньшие трудовые и временные затраты и высокая безопасность в эксплуатации. Чтобы соединить прибор с лампочкой, необходимо выполнить следующие действия:

1. Подготовить место на поверхности стены под подрозетник. В современных домах из железобетонных элементов уже имеются посадочные отверстия с проводкой. Если их нет, нужно воспользоваться перфоратором. В деревянных домах часто применяют накладные конструкции с внешней проводкой.
2. От главного электрощитка к распределительной коробке прокладывается двухжильный провод. По нему будет идти фаза и ноль.
3. С распредкорпусом также нужно соединить паражильный проводник от лампочки и три провода от блока с выключателем и розеткой.
4. Источник тока в щитке подключается с проводами: фаза посылается на розетку и выключатель.
5. Нулевые жилы лампочки и розетки необходимо соединить с аналогичным проводом общей электросети.
6. Остальные две жилы (идущие от патрона люстры и выключателя) объединяются и изолируются.
7. При наличии проводника «земля» в корпусе выключателя-розетки необходимо соединить его с заземляющим проводником.

Такая схема подключения позволит использовать независимо друг от друга объединенные в один модуль приборы. Однако существует иная методика – когда ток в розетку подается в положении включенного выключателя и наоборот. При таком варианте алгоритм действий следующий:

1. Подготавливается место установки (по выше приведенной схеме).
2. К распределительной коробке подводятся три двухжильных проводника – по паре (фаза + ноль) от розетки, выключателя и щитка.
3. Фазную жилу общей сети необходимо соединить с аналогичным проводом выключателя.
4. Нулевая ветка перекручивается с проводом от розетки
5. Два оставшиеся свободными проводника в устройстве соединяются между собой.

Важно! Приведенная схема подсоединения коммутируемой посредством выключателя розетки пригодна для редкого употребления. Например, она может использоваться для включения и выключения лампочки в подвале, питаемой через удлинитель с вилкой

Разбираем подробно схему соединения, как подключить лампочку и выключатель

Пройдемся еще раза  по проводам.

Провод слева питающий.

Провод подходящий сверху идет на светильник (люстру). В нашем примере на патрон с лампочкой.

Нижний провод идет на выключатель.

Распайку схемы подключение выключателя начинаем с провода идущего на выключатель. Зачищаем его, снимаем первый слой изоляции. Сильно обрезать провод не нужно, в коробке должно остаться минимум 10 см каждого провода.

Снимаем изоляцию с медной жилы фазного и нулевого провода, примерно 4 см.

Переходим к проводу который идет на светильник. Снимаем верхнюю изоляцию, зачищаем по 4 см на фазном и нулевом проводе.

Теперь мы можем приступить к соединению проводов.

Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет.

Соединяем фазный белый провод идущий на лампочку, с отходящим синим проводом выключателя.

Существуют различные виды соединения проводов, в нашем примере соединение выполняем самым простым способом, скруткой. Сначала скручиваем провода между собой пальцами рук.

Затем протягиваем соединение с помощью плоскогубцев плотно скручиваем обе жилы между собой.

 Неровный кончик скрутки откусываем.

В данной схеме провода заземления мы не используем, поэтому изолируем их  и укладываем, чтобы не мешались, в распределительную коробку.

 Теперь переходим к питающему проводу. Зачищаем его и подготавливаем для соединения фазный и нулевой провод.

Провод заземления изолируем и укладываем в распределительную коробку.

Теперь, подводим питание к выключателю. Фазную жилу питающего провода соединяем с фазной жилой провода идущего на выключатель. Скручиваем два белых провода.

И в завершении схемы нулевую жилу питающего провода соединяем с нулевой жилой провода идущего на лампу (светильник).

Схема подключения одноклавишного выключателя готова.

Теперь, нам нужно проверить работу схемы в деле. Вворачиваем лампочку в патрон.

Подаем напряжение. Включаем автоматический выключатель.

С помощью индикатора напряжения проверяем  правильность соединения схемы, убеждаемся что мы ничего не перепутали, на фазных проводах должна быть фаза, на нуле ноль.

И только после этого включаем выключатель.

Лампочка загорелась, схема соединена правильно. Выключаем напряжение, изолируем скрутки и укладываем в распределительную коробку.

Монтаж схемы выполнен, вопрос как подключить лампочку и выключатель подробно разобран и раскрыт.

В данной работе мы использовали:

Материал

• распределительная коробка — 1
• подрозетник — 1
• одноклавишный выключатель — 1
• светильник — 1
• провод (измеряется по конкретным меркам вашего помещения)
• автоматический выключатель — 1
• контакт заземления — 1
• изоляционная лента — 1

Инструмент

• нож
• плоскогубцы
• кусачки
• плоская отвертка
• крестовая отвертка
• индикатор напряжения

Сколько мы сэкономили выполнив схему подключения своими руками:

• выезд специалиста — 200 рублей
• монтаж распределительной коробки внутренне установки — 550 рублей
• монтаж потолочного светильника — 450 рублей
• монтаж подрозетника внутренней установки (кирпичная стена, высверливание, установка) — 200 рублей
• установка одноклавишного выключателя внутренней установки — 150 рублей
• монтаж двухполюсного автоматического выключателя — 300 рублей
• монтаж контакта заземления — 120 рублей
• монтаж провода открыто  до 2 метров (1 метр — 35 рублей), для примера возьмем 2 метра — 70 рублей
• монтаж провода открыто  выше 2 метров (1 метр — 50 рублей), для примера возьмем 8 метров — 400 рублей
• штробление стен  8 метров (1 метр — 120 рублей) — 960 рублей

ИТОГО: 3400 рублей

*Расчет выполнен для скрытой электропроводки.

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

1. Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
2. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
3. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

• распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
• две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
• розетка внутренней установки;
• выключатель внутренней установки с одной клавишей;
• осветительный прибор;
• набор отвёрток (плоская и крестообразная);
• нож или стриппер для снятия изоляции с жил;
• пассатижи с изолированными ручками;
• зажимы или изоляционная лента;
• индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.

Принципиальная схема подключения

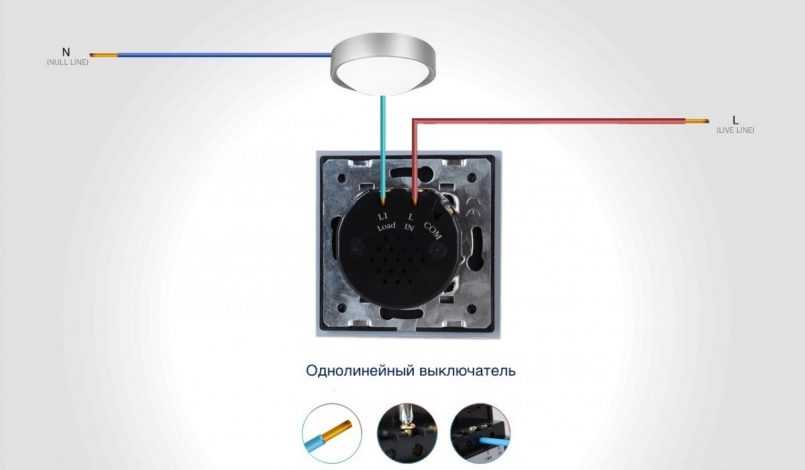

Выключатель света выглядит на схеме так:

Это простейшая схема из старых домов. Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).

Следующая схема ближе к современности:

Тут в электрический блок подается 3-проводной кабель питания.

• бронзовый провод — фазный
• синий провод — нейтральный
• желто-зеленый — защитный провод

Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.

Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:

• Трёхжильный шнур питания направляется к следующему переключателю.
• Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.

Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.

Установка розетки с одноклавишным выключателем

Выбираем кабель (определяем необходимое количество жил)

Перед тем как подключать розетку с выключателем – обязательно нужно определиться с количеством жил в подводимом к ней электрическом кабеле. В квартирах, где в его составе имеется отдельный провод для заземления – придется запастись четырехжильным изделием, в котором предусмотрены фазная, нулевая и заземляющая шины. Четвертая жила нужна для подсоединения провода, отводимого в сторону коммутируемого осветительного прибора. В домах старого жилого фонда в квартиру подводится двухжильный кабель, с входящими в его состав фазным и нулевым проводниками. В этой ситуации соединительный кабель должен иметь три провода.

Монтаж блока розетка-выключатель

Перед началом монтажных работ, прежде всего, от домашней сети отключается электропитание, после чего на выбранном участке стены делается разметка под комбинированный блок. Все дальнейшие действия описываются представленной ниже последовательностью операций:

1. Сначала в размеченных местах дрелью с насадкой типа «коронка» высверливаются отверстия, после чего выбирается ниша нужного размера (под устанавливаемый блок).
2. Вслед за этим от расположенной поблизости монтажной коробки по предварительно подготовленной канавке протягивается отрезок соединительного кабеля.
3. Другой его конец подсоединяется к закрепленному в нише блоку и через выключатель соединяется с силовой розеткой.
4. По завершении этих операций провода в штробе закрепляются алебастром, а после его высыхания заделывается штукатурным раствором.

Перед тем как подключить выключатель через розетку – необходимо подготовить простейший набор инструментов. Кроме того, потребуется расходный материал и сами установочные изделия с розеткой и коммутаторами. Монтаж рассмотрим на примере простейшего варианта одноклавишного блока, в котором коммутируется только один контакт.

Перед установкой нужно будет снять с монтируемого прибора декоративную накладку, а затем удалить клавишу отверткой с тонким жалом.

Затем розетку и выключатель достают из корпуса блока и подключают провода согласно схеме, приведенной на фото ниже.

Инструменты и материалы

В обязательный инструментальный набор, необходимый для подключения одного выключателя и розетки, входят:

• три различные по исполнению отвертки;
• обычные плоскогубцы и бокорезы;
• остро отточенный монтажный нож;
• электрическая дрель с насадкой типа «коронка».

Рукоятки всех электрических инструментов должны иметь надежное изоляционное покрытие.

Из материалов нужно будет подготовить четырехжильный кабель, монтажную (распределительную) коробку и изоляционную ленту.

Подключение фазы, ноля и заземляющей шины

Правильно подключенная фаза – это обязательное условие, влияющее не только на работоспособность блока, но и определяющее безопасность пользования системой «выключатель и розетка». Как правило, провода в кабеле маркируются цветом и обозначаются следующим образом:

• фазная жила – белый, красный или коричневый цвет изоляции;
• нулевой проводник – жила в изоляционном покрытии синей расцветки;
• заземляющая шина – провод в изоляции желто-зеленого цвета.

Цветовая маркировка проводов в кабеле

При наличии такой маркировки идентифицировать подводящие проводники совсем несложно. Если же в старой проводке с двумя жилами она отсутствует – потребуется индикаторная отвертка, порядок работы с которой рассматривается отдельно.

При прикосновении к фазному проводу зажатым в руке индикатором напряжения встроенная лампочка должна загореться. Эта жила и будет являться фазой. Оставшийся проводник будет естественно нулевым проводником.

Провод на светильник или лампу

Еще один проводник в подсоединенном к блоку кабеле предназначен для подключения к осветительному прибору, коммутируемому выключателем. Он обычно никак не маркируется, но найти его сможет даже новичок в электрике. Если снять с блока декоративную крышку – под ней обнаружатся клеммы выключателя, к которым подводятся разные провода. С одной его стороны они объединены между собой (электрически связаны) и подсоединяются к фазному проводу, а с другой – отводятся отдельно. Этот раздельный отвод и предназначен для подключения к светильнику или лампочке.
