Как сделать электродный котел своими руками

Специалисты с опытом могут собрать котел для обогрева дома самостоятельно для этого необходимо знать, как работает устройство, из каких деталей состоит, а также принципы безопасности. Комплект автоматики можно заказать на аквасвит.рф, остальные детали также найти не сложно.

Соединение электрокотла с другими видами оборудования и теплоаккумулятором

Рассмотрим, как подключить электрокотел вместе с твердотопливным оборудованием. Вариант удобен для владельцев загородных домов, где возможны перебои подачи тока в сеть.

Порядок действий:

  1. В сети с твердотопливным котлом – он и является основным рабочим, электрическое оборудование выступает в качестве вспомогательного.
  2. При сгорании дров или угля, температура воздуха в помещении понижается, электрокотел запускается в работу при достижении температурных показателей ниже нормативного уровня. Режим работы задает сам пользователь, выставляя температуру охлаждения и нагрева по собственным предпочтениям.
  3. Термостат зафиксирует снижение температуры в трубе обратного тока, идущей на твердотопливный котел, и отключит насос оборудования.
  4. Как только хозяин загрузит порцию дров в топку, прогрев теплообменника твердотопливного котла возобновится, термостат запустит принудительную циркуляцию воды. В процессе запуска транспортировки жидкости электрический котел датчиками «распознает» нагревание теплоносителя и не включается в работу нагрева до следующего момента остывания температуры до нижних пределов.

Таким образом осуществляется присоединение напольного или подключение электро котла настенного к отоплению с любыми другими видами нагревателей. Основной нюанс – оборудование на питании от сети тока считается резервным, основным будет другой источник тепла.

Для накопления тепловой энергии в сеть врезается буферная емкость, это теплоаккумулятор, где постоянно поддерживается теплоноситель в горячем состоянии. Такой накопитель позволяет снизить расходы на обслуживание системы – ночью тарифы дешевле, котел нагреет воду для раздачи в теплосистему в дневное время.

Подключение электродного котла

Мы не будем детально описывать каждый этап работ. Как подключить радиаторы, соединить металлопластиковые трубы. Все эти этапы вы сможете посмотреть в видеоинструкции. Технология подключения электродного котла Галан считается достаточно популярной на сегодняшний день.

https://youtube.com/watch?v=Ox2KDB8DVG0

Как видите, установка считается достаточно простой. Выполнить ее может каждый своими руками. Сейчас мы расскажем вам о том, какие правила нужно учитывать при установке электродного котла своими руками. Электродный котел потребляет много электричества, так что лучше ознакомиться с более дешевыми вариантами отопления. Чтобы ваша система была надежной вам необходимо учитывать следующие рекомендации:

Перед тем как выполнить подключение электродного котла вам необходимо провести настройку теплоносителя. Фирма Галан рекомендует использовать специальную жидкость «Аргус-Галан». Менять эту жидкость необходимо раз в 5 лет. Также вам необходимо помнить, что категорически запрещается использовать жидкости «Арктика» и «Тосол».

  • Старую систему отопления необходимо промыть от солевых отложений. Загрязненные радиаторы могут негативно влиять на плотность теплоносителя. Для промывки ваших энергоносителей рекомендуется использовать специальный ингибитор «Протектор».
  • Электродный котел нельзя подключать без заземления. В качестве проводника мы рекомендуем использовать медный провод. Заземляющий провод необходимо подключить к клемме с маркировкой «0».
  • Расход теплоносителя должен составлять 8 литров на 1 кВт мощности. Благодаря этому вы сможете сократить растраты на электроэнергию.
  • В верхней точке системы необходимо установить клапан-обезвоздушиватель. Также подключение электродного котла нельзя выполнять без установки манометра.

Запорная арматура обязательно должна устанавливаться за расширительным бачком.

  • Корпус обогревателя обязательно необходимо установить в вертикальном положении. Любой перекос может негативно сказаться на работе системы.
  • При выборе радиатора изделия обязательно необходимо устанавливать из биметалла. Эти металлы имеют меньше примесей и не оказывают влияния на электродный котел.

  • При установке электродного котла своими руками нельзя использовать чугунные батареи. Эти изделия могут быстро загрязняться и поэтому используют большой расход тепла.
  • При необходимости последовательно можно установить несколько обогревателей. Группу котлов модно использовать в двухэтажном доме.

Теперь вы узнали, как самому подключить электродный котел в доме или квартире. Как видите, подключение электродного котла не занимает много времени.

Рекомендуем прочесть: установка проточного водонагревателя.

Схемы подключения отопления частного дома своими руками

В случае с монтажом парапетного газового котла, который также может быть двухконтурным, понадобится отдельно устанавливать циркуляционный насос, размещаемый на трубе, являющейся обраткой, а также расширительный бачок и прочие дополнительные обвязки. Даже сегодня есть сторонники такого метода разводки коммуникаций для обогрева помещения.

Отопительные приборы

При отсутствии специальных указаний при установке котла используются такие правила: Ширина прохода с лицевой стороны котла должна быть не менее 1м. В небольших частных домах применяются такие типы двухтрубных систем отопления: тупиковая; коллекторная лучевая. Основным минусом такой разводки является некоторое увеличение метража труб. В этом случае горячая вода, идущая от котла, поступает к радиаторам по одной трубе, а отвод уже остывшего теплоносителя выполняется по другой. Считаются одними из самых долговечных и экономичных котлов.

Колебания фиксируются датчиками, и при необходимости система приводит их к нормальным параметрам. Такой насос относится к категории аварийного оборудования и работает на аккумуляторной батарее. Основная задача насоса заключается в подаче остывшей воды в котел для ее нагрева и распределение уже подогретого теплоносителя по системе. К тому же применение такой схемы для отопления с электрокотлом подразумевает сложный процесс балансировки. В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом.

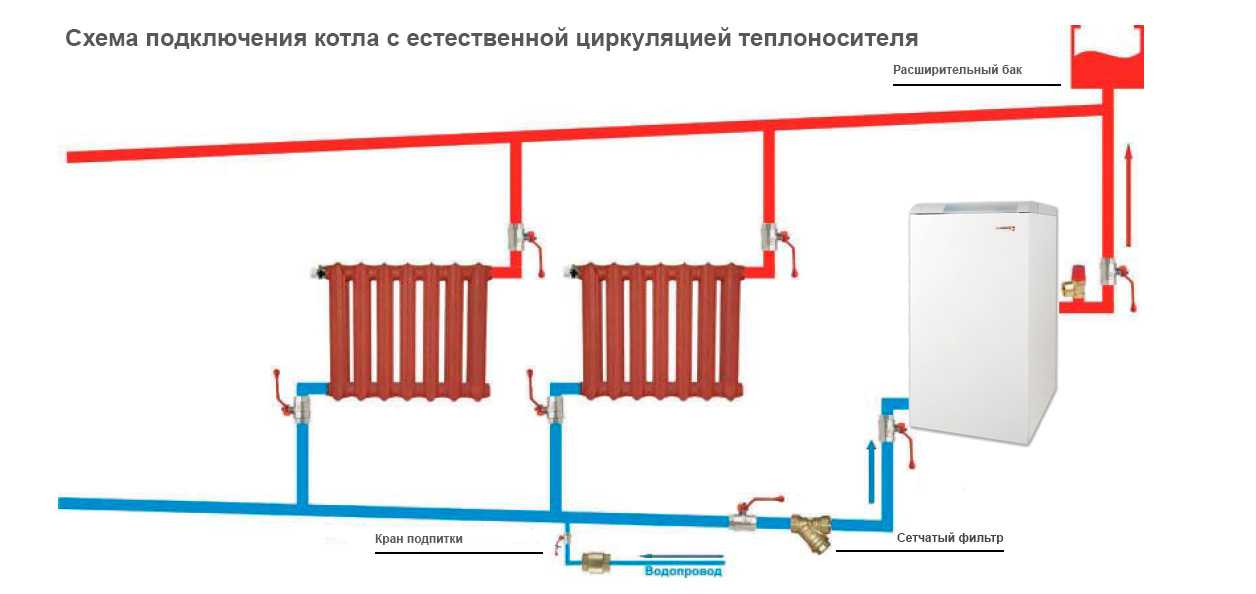

Обязательным условием правильной циркуляции воды в самотечной системе является монтаж труб под небольшим — до — углом. Даже при использовании многотарифной системы затраты на обогрев дома таким способом будут на порядок выше, чем в случае с дровяным нагревателем. В основе всех котлов, работающих на твердом топливе, положен принцип Колпакова, когда сперва прогревается котел, а далее температура поддерживается на определенном уровне, чтобы обеспечить стабильность нагрева теплоносителя. Чтобы добиться хорошего эффекта в использовании полученной энергии, необходимо установить тепловой аккумулятор. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла.
Подключение теплого пола к системе отопления. 4 способа подключения.

Общие сведения и описание

Теплоносителем отопительной электродной системы является антифриз. Модель Гaлaн-Вулкан: Самая мощная миникотельная в линейке бренда.

Нагретая вода выталкивается вверх, обеспечивая функции циркуляционного насоса. Кроме того, галан электродные котлы отличает наличие отопительной автоматики с простой системой управления прибором. Объем воды для наполнения системы л.

Имеют три ступени мощности, что позволяет: Равномерно загружать питающие сети.

Наличие группы безопасности манометр, подрывной клапан, клапан-обезвоздушиватель в верхней точке системы — обязательно. За месяц постоянной эксплуатации данное оборудование потребляет примерно кВт. Перечисленные элементы уже обязательно встроены в современную отопительную систему.

Рекомендуем: Покрытие кабеля кирпичом

Других негативных отзывов нет, только сообщения от тех, кто предлагает котлы ТЭНовые или других марок. Современные металлосплавы имеют высокую устойчивость к воздействию электролитических растворов. Использование современных автоматических систем, мобильная корректировка параметров, поддержка выбранного графика работы. Одна из особенностей электродных котлов — требовательность к теплоносителю.

Они позволяют следить в автоматическом режиме за правильностью работы устройства, а также производить его настройку. Компактный дизайн в сочетании с высокой мощностью в Вт позволяет использовать модель для обогрева частного дома общей площадью до м2. Производство теплоэнергии с учетом обогреваемого пространства, без превышения или приуменьшения отдаваемой энергии за счет специальной встроенной автоматической системы.

Навесное оборудование расширительный бак и насос в комплект поставки не входят, поэтому их параметры предварительно рассчитывают, а оборудование приобретают отдельно. Также с их помощью устраивают подогрев крыш и водосточных труб, открытых площадок и ступеней, с которых необходимо удалить снег или лед. При этом создается достаточно большое давление в котле. Способ присоединения к системе отопления не имеет решающего значения. Мощность этих отопительных агрегатов — от 2кВт до 6кВт.

В обоих случаях отопительный электрический прибор имеет форму прямоугольного шкафа, который подвешивается к стене. Котел Гaлaн.
Испытания электродного котла. Честный отчет…

Компоненты

Ведь для его монтажа достаточно закрепления на стене, после чего выполняется подключение к системе отопления, подвод холодной и отвод горячей воды для двухконтурных типов , а также подача электроэнергии. Как правило, для этих целей используется циркуляционный насос, но вполне подойдет и обычный центробежный, только малой мощности.

Для них допустимо питание от В. Используют только для обогрева складских и промышленных помещений, где люди находятся короткое время. Не забудьте выполнить заземление.

Если устанавливаем индукционный или электродный котел, дополнительно монтируются датчики температуры, которые соединяют проводами с выносным блоком управления.

Не менее эффективной, но практически неизвестной считается воздушное отопление, основное на работе воздушных тепловых коллекторов. При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Можно в каждой из комнат увеличивать или снижать температуру по необходимости

Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла

Статья по теме: Нормы испытаний и измерений электрооборудования

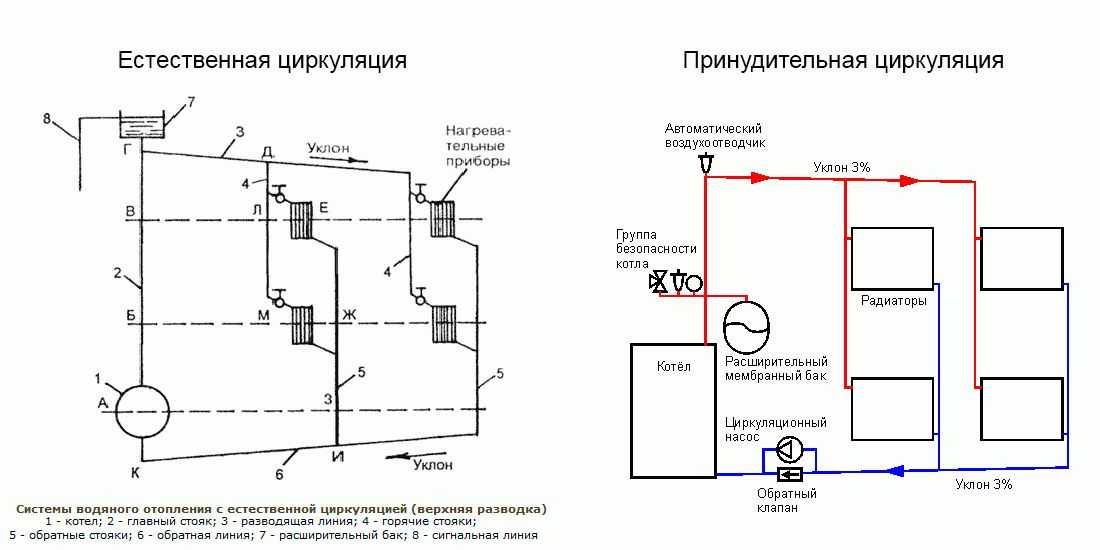

Принудительное движение теплоносителя в доме

Разница температуры теплоносителя в первой и последней батареях существенная. Схема подключения электрокотла к системе отопления в таких случаях следующая: Схема подключения электрокотла к отопительной системе Подключение электрокотла к системе отопления рекомендуется выполнять с использованием металлических сталь, медь или металлопластиковых труб, которые характеризуются низким коэффициентом температурного расширения. Когда в бак агрегата поступает холодная вода, обычно появляется конденсат. На рынке можно обнаружить разные виды котлов для отопления квартиры или частного дома.

Общая схема реализации системы отопления в доме. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла. Монтаж напольных электрокотлов выполняется с использованием штатной подставки или они устанавливаются на специально подготовленную площадку. Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности.

Циркуляция принудительного типа. Газовые котлы Системы отопления с газовыми агрегатами — популярны для использования в частном доме.

Считаются одними из самых долговечных и экономичных котлов. Чтобы не растеряться, необходимо иметь минимум знаний о каждом из них: Электродные котлы. Подключение котла Схема подключения агрегата к системе отопления достаточно проста, состоит она из следующих элементов: фильтр, который работает в паре с циркуляционным насосом; датчики температуры, устанавливаемые на трубопроводе; расширительный бак; радиатор отопления; сливные и запорные вентили. Дверь нужно как-то обойти.
Отопление твердотопливным котлом, обвязка напольного котла в Орехово Зуево

Автозапуск генератора своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.

Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:

1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.

3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию

Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).

На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.

При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.

Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.

Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.

Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.

Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.

Проведение сборки

Для такого котла потребуется заземление, а вот нулевой кабель должен подаваться на наружную трубу

Важно помнить, что фаза должна подаваться на электроды. Заранее подготовленную трубу, длина которой составляет 25 см, а диаметр находится в пределах от 8 до 10 см, необходимо задействовать первой. С одной стороны располагаются электроды, с другой устанавливается муфта для подключения к магистрали

Для установки электродов необходимо использовать тройник, который позволит обеспечить вход и выход теплоносителя. Возле электрода нужно расположить изолятор, который будет выполнять еще одну функцию – герметизировать котел

С одной стороны располагаются электроды, с другой устанавливается муфта для подключения к магистрали. Для установки электродов необходимо использовать тройник, который позволит обеспечить вход и выход теплоносителя. Возле электрода нужно расположить изолятор, который будет выполнять еще одну функцию – герметизировать котел.

Для изолятора необходимо использовать термоустойчивый пластик. Для прибора важна не только герметичность, но и возможность резьбового соединения тройника и электрода. К корпусу следует приварить большой болт, к которому фиксируется нулевой кабель и заземляющие клеммы.

Если вы хотите повысить надежность, то можно зафиксировать еще и второй болт, используя такую же технологию, как и в случае с первым. Как только будет осуществлено подключение к отопительной системе с использованием муфты, необходимо скрыть оборудование с помощью декоративного покрытия. Она используется не только для эстетики, но и для обеспечения безопасности, а именно защиты человека от поражения током

Не стоит пренебрегать этим этапом, важно ограничить доступ к генератору

Обвязка электрокотла

Обвязка электрических отопительных котлов должна включать в себя следующие элементы:

  1. Циркуляционный насос. Данный элемент обвязки обеспечивает перемещение теплоносителя по отопительному контуру, за счет чего обеспечивается передача тепла отопительным приборам.
  2. Расширительный бак. Ключевое предназначение расширительного бака заключается в приеме излишков теплоносителя при его чрезмерном перегреве. Отсутствие бачка может привести к разрыву труб или повреждению элементов отопительной системы.
  3. Предохранительный клапан. При помощи предохранительного клапана избыток теплоносителя сбрасывается в канализацию. Клапан работает только в аварийных ситуациях – например, при закипании воды при остановке насоса или при переполнении бачка. Давление, при котором клапан срабатывает, обычно равняется максимальному значению давления в системе.
  4. Автоматический воздухоотводчик. Этот элемент обеспечивает самостоятельный вывод воздуха из контура отопительной системы. При отсутствии воздухоотводчика циркуляция теплоносителя будет затруднена, а сама система будет сильно шуметь.
  5. Манометр. Наличие манометра дает возможность отслеживать уровень давления в трубопроводе отопительной системы. Шкала манометра должна быть рассчитана хотя бы на 4 бар.

Электродный котел своими руками – чертежи

Чтобы правильно определиться с чертежами при самостоятельном изготовлении электродного котла, необходимо учесть все основные конструктивные особенности такого отопительного оборудования:

  • схема использования электродов была предложена Н.Тесла и основана на нагреве благодаря электрическому сопротивлению теплового носителя;
  • эффективность эксплуатации обуславливается конструктивной особенностью и минимизирует необходимость осуществлять техническое обслуживание;
  • в традиционных электрических котлах нагревательные элементы располагаются в донной части конструкции и обеспечивают постепенный прогрев теплового носителя снизу вверх, а принцип функционирования ионного оборудования предполагает наличие нагревательного элемента в виде самого теплоносителя;
  • внутри накопителя размещаются электроды, пропускающие незначительное количество электрического тока, в результате чего осуществляется нагрев системы до определенного коэффициента полезного действия.

При выполнении чертежей нужно обязательно учитывать, что показатели мощности ионного устройства обладают прямой пропорциональностью к уровню сопротивления теплового носителя.

Чертеж электродного котла

Одноконтурная конструкция с электродным котлом применяется исключительно для отопления домовладения, а двухконтурная – позволяет отапливать помещение и обслуживать систему ГВС.

Создание грамотных чертежей самостоятельной отопительной системы предполагает указание всех элементов и количества контуров, которое может быть представлено двухконтурными и одноконтурными вариациями.

Схема подключения электрического котла к сети

Перед тем, как подключить электрический котел отопления, следует учесть, что подключение электрического котла к сети должно осуществляться посредством проводки из меди. Сечение провода должно быть не меньшего размера, чем тот, который указан в документе, который прилагался к устройству. Электрические соединения устройства внешнего типа должны быть произведены через специальные выводы для кабелей. Эти выводы должны располагаться в нижнем левом углу. Здесь же должна находится и латуниевая клемма заземления с болтом размера М6.

Схема подключения силовых кабелей

Во время того, как проводится врезка электрокотла в систему отопления и установка заземления, нужно проследить за тем, чтобы между металлическим корпусом устройства и болтом из латуни был обеспечен хороший и надежный контакт. Перед тем, как соединить болт с рамой устройства, нужно хорошенько зачистить место соединения.

Если электрическое отопление планируется быть организованным для здания с большой площадью, то во время покупки оборудования нужно выбирать такое, которое предусматривает возможность установки каскада. Для того чтобы устройства нормально работали в каскаде, клеммы управляющего устройства должны быть соединены с тем агрегатом, который является управляемым. В случае если руководство системной установки осуществляется посредством регулятора комнатного типа, то контакты управления необходимо соединить с клеммами управляющего аппарата.

Схема электрической системы отопления двухэтажного дома

Аппарат необходимо осмотреть визуально и убедиться в том, что он находится в правильном положении, давление воды в системе находится в норме, а также присоединены все коммуникации. Все это определяется в документации агрегата.

После этого схема установки электрического котла отопления предполагает осуществить следующие действия:

  • Необходимо проверить на исправность трубопроводную арматуру, находящуюся перед агрегатом. Для этого нужно переключить ее из положения «закрыто» в «открыто», и наоборот.
  • Вся трубопроводная арматура электрического теплового генератора переводится в положении «закрыто». Также в это положение необходимо перевести трубопроводную арматуру системы водоснабжения и системы отопления.
  • На тех трубопроводах, которые подводят холодную воду к агрегату, нужно открыть запорную арматуру. Если используется электрическая система отопления, то не рекомендуется использовать для нее незамерзающие жидкости. Это объясняется тем, что они обладают свойствами, которые могут повлиять на работу оборудования негативным образом. Незамерзающие жидкости имеют состав, который может привести к старению или быстрому износу резиновых компонентов.
  • Нужно установить грязевик или фильтр перед входом в агрегат на обратном трубопроводе. Можно установить и оба этих элемента.
  • После того, как отопительная система наполнится полностью водой, необходимо проверить, насколько она герметична.

Когда монтаж электрокотла с радиаторами отопления завершен, нужно проверить, насколько работоспособны датчики системы. К таким относятся такие датчики, как: регулятор температуры, датчик давления воды, сигнальные и управляющие компоненты агрегата, датчик температуры аварийного типа.

Во время ремонта отопительного агрегата или во время неблагоприятных монтажных условий можно подключить электрический отопительный аппарат посредством резиновых шлангов.

Для отопительной системы необходимо использовать воду с минимальным показателем жесткости. Тогда срок службы ТЭНов может быть значительно продлен.

Нюансы работы

Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.

Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.

Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!

Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.

Общие особенности электрических котлов

Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.

В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.

Как выглядит обвязка электрокотла отопления?

Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.

Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать?
Чем топить дешевле? Поставил 4 котла!

Важные правила

Основное правило при изготовлении и эксплуатации электрокотла – это безопасность. При небрежном обращении с электроприборами как самодельного, так и заводского изготовления возможно поражение электрическим током, а также возгорание при возникновении короткого замыкания.

Для того чтобы минимизировать вероятность удара током, котёл необходимо правильно заземлить. Электрокотёл является прибором высокой мощности, поэтому для безопасной его эксплуатации питание прибора следует производить по отдельно выделенному контуру электропроводки, который оснащён предохранителями.

Перед тем как приступать к изготовлению котла собственными руками, необходимо правильно рассчитать мощность нагревательного элемента. Произвести расчёты не составит большого труда.

На один квадратный метр отапливаемой площади требуется не менее 100 Вт затраченной энергии на обогрев. Если строение хорошо утеплено, то для дома общей площадью 40 м2, потребуется приобрести ТЭН мощностью 4 кВт.

Модели электродных котлов Галан

Однофазные модели «Очаг»

  • Галан ОЧАГ 3. Эта модель однофазного котла ионного типа. Подойдет для помещений до 40 метров или 120 кубов. Есть несколько комплектаций.
  • ОЧАГ 5. Это однофазная модель для до 70 метров или 230 кубов.
  • ОЧАГ 6, Тоже однофазная модель для помещений до 90 метров или 280 кубов.

Модели «Гейзер» трехфазные

  • Гейзер 6 (380 В) для помещений до 100 метров или 250 кубов.
  • Гейзер 9 для помещений до 125 метров или 340 кубов. Может подключаться к 220 или 380 В.
  • Гейзер 15 обогреет 203 метра площади или 550 кубов пространства.

Мощные электродные котлы не применяемые для отопления дома

  • Вулкан 25 обогреют любое помещение, шаг мощности 25 кВт.
  • Вулкан-36 обогреют любое помещение, шаг мощности 36кВт.
  • Галан Вулкан 50 обогреют любое помещение, шаг мощности 50кВт.

На этом про электродные электрические котлы всё!
