Как работает сенсорный выключатель

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Сенсорные выключатели LIVOLO – Инструкции по подключению

Внимание! Выключатели не применимы для люминесцентных ламп с индуктивным балластом!

1. Во время установки электрическая сеть должна быть обесточена.

2. Если сенсор выключателя был протестирован без стеклянной панели, то для корректной работы выключателя необходимо после установки стеклянной панели обесточить выключатель на некоторое время.

3. Функции дистанционного управления и проходного выключателя начинают работать после синхронизации.

4. Когда выключатель находится в режиме “включено”, подсветка имеет красный цвет, а когда выключатель в режиме “выключено”, подсветка имеет голубой цвет.

Одноклавишные проходные выключатели:

Максимальное количество синхронизируемых выключателей – 3 шт.

Максимальное расстояние между соседними проходными выключателями – 30 м.

Пульт ДУ работает только с тем выключателем, к которому подключены лампы.

Двухклавишные проходные выключатели:

Максимальное количество синхронизируемых выключателей – 3 шт.

Максимальное расстояние между соседними проходными выключателями – 30 м.

Пульт ДУ работает только с тем выключателем, к которому подключены лампы.

Синхронизация проходных выключателей:

1. Коснитесь и удерживайте клавишу выключателя к которому подключена нагрузка в течение 5-ти секунд.

2. Отпустите после звукового сигнала или когда подсветка начнет мигать.

3. Коснитесь другого выглючателя. Подсветка должна замигать. Это означает, что синхронизация прошла успешно.

Отмена синхронизации:

Коснитесь и удерживайте клавишу любого выключателя в течение 10-ти секунд (желательно к которому подключена нагрузка). Отпустите после двойного звукового сигнала или когда подсветка мигнет дважды. При отмене синхронизации на проходных выключателях с дистанционным управлением, синхронизация с пультом ДУ также будет отменена.

Синхронизация пульта дистанционного управления:

1. Коснитесь и удерживайте клавишу выключателя в течение 5-ти секунд. Отпустите после звукового сигнала.

2. Нажмите одну из кнопок A,B,C.

3. Синхронизация прошла успешно, если Вы услышали звуковой сигнал.

Отмена синхронизации:

Коснитесь и удерживайте клавишу выключателя в течение 10-ти секунд. Отпустите после двойного звукового сигнала.

Назначение кнопок пульта ДУ:

Для обычных и проходных выключателей: A,B,C – срабатывание клавиш, D – все выключить

Для диммеров: A – включить, B – увеличить яркость, C – уменьшить яркость, D – выключить

Интеграция Сенсорных выключателей LIVOLO в систему Умный ДОМ:

1.Broadlink RM-Pro-RM03

Broadlink RM-Pro-RM03 – это универсальный пульт, который легко синхронизируются с различными приборами в вашем доме. Пульт работает на радио и ИК частотах. RM-Pro можно управлять при помощи мобильного устройства на базе IOS либо Android.

Для того, чтобы задавать команды самой разнообразной бытовой технике, вам будет достаточно лишь одного этого устройства.

Вам больше не нужно находиться в комнате, чтобы выключить телевизор, отопление, освещение, тостер, кондиционер или иные устройства, ведь этот многофункциональный пульт позволяет управлять приборами с любой точки земного шара через сеть Интернет.

2.Sonoff RF Bridge 433 MHz

С помощью модифицированного WiFi моста Sonoff RF Bridge теперь возможно управлять выключателями LIVOLO с функцией дистанционного управления посредством отправки MQTT – сообщений или HTTP – запросов с мобильных устройств или компьютера без облачного сервиса производителя.

Мост интегрируется в любую систему умного дома, которая поддерживает MQTT протокол: OpenHAB, Home Assistant, Domoticz, HomeBridge, SmartThings и др. Мост также поддерживает другие радиоуправляемые устройства на базе PT2260, PT2262, PT2264 и EV1527 приемопередатчиков.

Внимание! Sonoff RF Bridge с оригинальной версией ПО работает с облачным сервисом производителя и не поддерживает выключатели LIVOLO. Примеры отправки команды выключателю LIVOLO через Sonoff RF Bridge:

Примеры отправки команды выключателю LIVOLO через Sonoff RF Bridge:

С WEB интерфейса Sonoff RF Bridge:  RfKeyLivolo

MQTT – сообщением: cmnd/sonofridge/RfKeyLivolo

HTTP – запрос: http://IP адрес Rf Bridge/cm?cmnd=RfKeyLivolo%20

Ответы:

MQTT: stat/sonofridge/RESULT = {“RfKeyLivolo ID:12345 Key:12″:”Sent”}

HTTP: RESULT = {“RfKeyLivolo ID:12345 Key:12″:”Sent”}

Значения ID пульта: до 65535

Значения ключей для 4-х кнопочного пульта:

8 – кнопка A, 16 – кнопка B, 56 – кнопка C, 42  – кнопка D (выключить все)

Правила подключения прибора

Технология монтажа подобных устройств, несмотря на совершенство конструкций, осталась традиционной, как это предусмотрено для стандартных выключателей света.

Обычно на задней части корпуса изделия присутствуют два терминальных контакта – входной и под нагрузку. Обозначаются на устройствах иностранного производства маркерами «L-in» и «L-load».

Техника подключения приборов мало чем отличается от стандарта. Основные рабочие клеммы: Терминал 1 – линия подключения фазы напряжения; Терминал 2 – линия вывода напряжения под нагрузку 1; Терминал 3 – линия вывода напряжения под нагрузку 2; СОМ – терминал сопряжения приборов

Эти обозначения должны быть понятны даже неискушенному пользователю. Однако в любом случае рекомендуется обращаться к паспорту устройства перед его установкой. Коммутация в схеме прибора осуществляется по фазной линии.

То есть, на вход «L-in» подается фаза — подключается фазный проводник. А с линии «L-load» снимается напряжение для нагрузки — в частности, для лампы светильника.

Между тем конструкции сенсорных выключателей могут предусматривать подсоединение нескольких независимых нагрузок. На таких приборах количество терминалов для подключения увеличивается.

Дополнительно с терминалом входящего напряжения «L-in» присутствуют уже два или даже три отверстия под нагрузку «L-load». Маркируются обычно примерно так: «L1-load», «L2-load» и т. д.

Полный расклад по выключателю: 1 – терминал выходов нагрузки (3 выхода); 2 – защитная панель; 3 – терминал ввода фазы; 4 – пружинный механизм крепления проводников; 5 – сведения о производителе; 6 – пожаробезопасный корпус; 7 – интерфейс двойного контроля; 8 – отверстие под винт

Монтаж сенсорных коммутаторов также фактически не отличается от стандартного варианта. Конструкция выключателей изготовлена под размещение в традиционных подрозетниках. Крепление шасси рабочего механизма прибора, как правило, осуществляется винтами.

Сенсорные выключатели и розетки Livolo C-SERIES — «Livolo Electric»

Livolo: классика в мире сенсорных выключателей. Лаконичные и сдержанные сенсорные выключатели Livolo – универсальное решение для интерьера. Любой сенсор от Livolo станет великолепной деталью декора городской квартиры или загородного имения, независимо от оформления.

Наши знания и опыт совместно с профессиональными производителями, позволили создать линейку первоклассных сенсорных выключателей. Все ниже представленные сенсорные выключатели выполнены из оптического стекла OptiWhite. Такая панель из стекла устойчива к износу и удобна в уходе.

Сенсорными выключателями можно легко и просто управлять с любого смартфона, планшета или компьютера. Узнать больше >>>

Варианты выключателей

позволяют управлять одним источником света из нескольких мест имеют возможность подключения к Умному дому Broadlink позволяют регулировать яркостью  света, обладают памятью

Розетки

Универсальные точки питания Livolo выполнены из высококачественных материалов, представлены в белом, черном, графитовом и золотом цветах. Брендовые розетки от Livolo объединяются в модули от двух до пяти единиц, надежно работают как в жилых помещениях, так и в промышленных условиях. Розетки и модули Livolo Electric – гарантия качества.

Один пост

Два поста

Три поста

Четыре поста

Пять постов

Один пост

Два поста

Три поста

Четыре поста

Пять постов



Один пост

Два поста

Три поста

Четыре поста

Пять постов



Один пост

Два поста

Три поста

Четыре поста

Пять постов

Один пост

Два поста

Три поста

Четыре поста

Пять постов

Единый пульт управления освещением

Первый шаг к технологиям умного дома.

Выключатели Livolo могут быть укомплектованы беспроводными чипами для легкой интеграции с интеллектуальными системами умного дом

Узнать больше >

Livolo – сравнение цен, характеристики выключателей Livolo, розетки Livolo.

Технические характеристики сенсорного выключателя Livolo

В наше время, сенсорное управление присутствует почти во всех бытовых приборах. Повседневное использование этой технологии, привело к внедрению такой функции в выключателях освещения. Передняя панель устройства изготовлена из оптического стекла OptiWite имеет необычный дизайн, что позволяет ему найти свое место в любом интерьерном решении.

По своим техническим характеристикам, сенсорный выключатель света VL-C701R и VL-C702R ничуть не уступает классическому кнопочному выключателю.

Основные технические характеристики:

1. Максимальная подключаемая нагрузка: 1000W;

2. Максимальный ток нагрузки: 5 А;

3. Напряжение питания: до 250 Вольт (частота 50-60 Гц.);

4. Собственное потребление: менее 0.1 мВт;

5. Механический ресурс: 100 тыс. переключений;

6. Расстояние дистанционного управления: до 30 м;

7. Температура окружающей среды: от -30°С до +70°С (влажность 95%);

8. Размеры (в*ш*г): 80мм * 80мм * 40мм;

9. Степень защиты корпуса: IP20.

Какие типы ламп допускается коммутировать сенсорным выключателем света? Компания livolo уверяет, что с сенсорными выключателями Livolo допускается использовать любые типы ламп, начиная от обычных ламп накаливания и заканчивая привычными уже всем светодиодными лампами и лентам. Но есть в этой бочке меда своя ложка дегтя.

Единственным недостатком VL-C701R(VL-C702R), является подсвечивание (или мигание) светодиодных и люминесцентных ламп малой мощности (до 15 Вт), при отключенном выключателе. То есть если к выключателю будут подключены лампа (лампы) общей мощностью менее 15 Вт, то возможно появление мигания лампы в отключенном состоянии.

В качестве решения данной проблемы компания Livolo предлагает использовать специальные LED адаптеры.

Немного про маркировку обозначений

Как вы успели заметить дорогие друзья, в тексте данной статьи присутствует маркировка обозначений, такая как VL-C701R и VL-C702R. Все эти цифры и буквы несут в себе какую-то информацию, давайте попробуем расшифровать логику.

) – это обозначение количества коммутируемых линий (то есть одно-, двух-, трехклавишный выключатель). В конце списка идет латинская буква (может быть несколько).

R – возможность радиоуправления; S – проходной выключатель; D – диммируемый сенсор; T – выключатель со встроенным таймером (отключается через 30 секунд), B – импульсный выключатель, W – импульсный выключатель для штор и роллет.

Технические характеристики сенсорного выключателя livolo

В наше время, сенсорное управление присутствует почти во всех бытовых приборах. Повседневное использование этой технологии, привело к внедрению такой функции в выключателях освещения. Передняя панель устройства изготовлена из оптического стекла OptiWite имеет необычный дизайн, что позволяет ему найти свое место в любом интерьерном решении.

По своим техническим характеристикам, сенсорный выключатель света VL-C701R и VL-C702R ничуть не уступает классическому кнопочному выключателю.

Основные технические характеристики:

  1. 1. Максимальная подключаемая нагрузка: 1000W;
  2. 2. Максимальный ток нагрузки: 5 А;
  3. 3. Напряжение питания: до 250 Вольт (частота 50-60 Гц.);
  4. 4. Собственное потребление: менее 0.1 мВт;
  5. 5. Механический ресурс: 100 тыс. переключений;
  6. 6. Расстояние дистанционного управления: до 30 м;
  7. 7. Температура окружающей среды: от -30°С до +70°С (влажность 95%);
  8. 8. Размеры (в*ш*г): 80мм * 80мм * 40мм;
  9. 9. Степень защиты корпуса: IP20.

Какие типы ламп допускается коммутировать сенсорным выключателем света? Дорогие друзья как вы знаете, на сегодняшний день очень актуальна проблема мигания светодиодных и энергосберегающих ламп. Виной всему подсветка, которая используется в выключателях освещения. Я неоднократно писал об этом в своих статьях если вы еще не в курсе, то можете ознакомиться с одной из них причина мигания светодиодной лампы в отключенном состоянии. Там описана не только причина, но и способ ее решения.

Компания livolo уверяет, что с сенсорными выключателями их фирмы допускается использовать любые типы ламп, начиная от обычных ламп накаливания и заканчивая привычными уже всем светодиодными лампами и лентам. Но есть в этой бочке меда своя ложка дегтя.

Единственным недостатком VL-C701R(VL-C702R), является подсвечивание (или мигание) светодиодных и люминесцентных ламп малой мощности (до 15 Вт), при отключенном выключателе. То есть если к выключателю будут подключены лампа (лампы) общей мощностью менее 15 Вт, то возможно появление мигания лампы в отключенном состоянии.

В качестве решения данной проблемы компания Livolo предлагает использовать специальные LED адаптеры. Я такой адаптер не покупал. Мы это проверим уже в видео обзоре — смотрите в скором времени на канале ЮТУБ.

Немного про маркировку обозначений

Как вы успели заметить дорогие друзья, в тексте данной статьи присутствует маркировка обозначений, такая как VL-C701R и VL-C702R. Все эти цифры и буквы несут в себе какую-то информацию, давайте попробуем расшифровать китайскую логику.

Маркировка каждого сенсорного выключателя начинается с букв «VL» это хорошо зашифрованное название фирмы . Сразу после дефиса идет кодировка «W, R, C6, C7, C8» – это обозначение серии устройства. Следующие после серии в коде идут цифры (01, 02, 03 …) – это обозначение количества коммутируемых линий (то есть одно-, двух-, трехклавишный выключатель). В конце списка идет латинская буква (может быть несколько). R – возможность радиоуправления; S – проходной выключатель; D – диммируемый сенсор; T – выключатель со встроенным таймером (отключается через 30 секунд).

Преимущества сенсорных выключателей

К преимуществам сенсорных выключателей следует отнести:

  • увеличение срока службы потребителей электроэнергии (за счет возможности плавного включения, которое исключает даже кратковременную работу в экстремальном пусковом режиме),
  • долгий срок службы,
  • надежность,
  • совместимость с любыми осветительными приборами (лампами накаливания, и другими видами светильников),
  • возможность экономичного режима работы потребителей и регулировки мощности.

Для того чтобы сенсорный светильник оправдал ожидания и заметно повысил комфортность помещения, важно при выборе учесть все свои потребности, определить, какие функции Вы хотели бы «поручить» устройству. Сформулировать требования будет проще, если ответить на следующие вопросы:

  • Сколько источников света планируется подключить к сенсорному выключателю?
  • Где планируется устанавливать выключатель (нужна ли модель, устойчивая к температурным перепадам или )?
  • Планируется ли подключение дополнительных электроприборов, и нужно ли автоматическое управление их работой (наличие датчика температуры)?
  • Нужна ли функция автоматического включения света при появлении в помещении людей и выключения при их отсутствии (датчик движения)?

Legrand

Мультибрендовая компания с центральным офисом во Франции. В России есть не только представительство компании, но и производственная площадка, правда, в Дубне, где она находится, производят только кабель-каналы малого сечения. Сенсорные выключатели, отличающиеся хорошим качеством и функциональностью, ввозятся из-за границы и имеют настоящую «импортную» цену: одноканальное устройство стоит порядка 3,5 тысяч рублей.

Livolo

Отечественная продукция традиционно конкурентоспособна с точки зрения цен, однако, часто ее характеристики оставляют желать лучшего. Нельзя назвать продукцию Екатеринбургской компании Livolo не качественной, однако, ее сенсорные выключатели могут некорректно работать со светодиодами (лампами, лентами) и . Зато цена трехканального устройства меньше, чем у одноканального импортного – 2,1-2,3 тысячи рублей.

Технологии не стоят на месте, и вот мы уже имеем в широком обиходе сенсорный выключатель, который позволяет вывести систему управления освещением в доме на принципиально новый уровень.

Для чего нужно такое устройство, что оно собой представляет и как работает, расскажет наша статья. Благодаря этому вы сможете сделать без особых проблем сенсорный выключатель своими руками на 12 или 220 вольт, а само подключение, как самодельного устройства, так и покупного не составит труда.

Беспроводные сенсорные выключатели

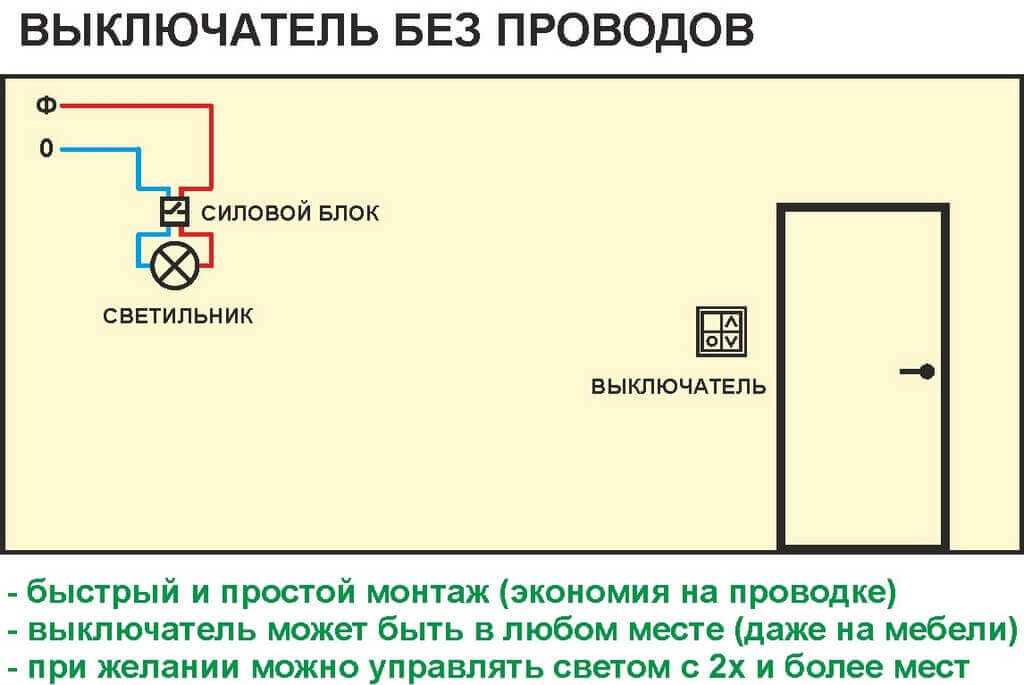

Беспроводной выключатель управляемый с помощью сенсора представляет собой аналогичную радиоуправляемую и инфракрасную модель обычного механического выключателя. Он состоят из передатчика смонтированного в корпусе выключателя и приёмника, который непосредственно и включает электроприбор и устанавливается в непосредственной близости с ним. Некоторые из них дополнительно имеют и встроенный диммер, для регулировки яркости освещения, что является очень удобной функцией. Одна из разновидностей сенсорных беспроводных выключателей имеет в своём распоряжении также пульт дистанционного управления. Радиус действия устройства зависит от модели, у управляемых радиосигналом он значительно больше.

Для человека малознакомого с электричеством и его опасностью, хотелось бы напомнить, что все работы, выполняемые с выключателями оборудованных сенсором или механикой, стоит проводить при полном отключении питания. А также стоит позаботиться, чтобы кто-то не включил питающий автомат во время монтажа и установки устройства, для этого нужно обеспечить надёжную защиту распределительного щитка на ключ. Даже если устанавливаются низковольтные беспроводные сенсорные выключатели. Безопасность всегда должна быть в приоритете при выполнении любых работ, а тем более с электричеством, которое не имеет ни запаха, ни звука, а также человеческим глазом протекание его нельзя увидеть.

Устройство и принцип действия

Любой простой сенсорный выключатель содержит в своём составе следующие три компоненты:

  • Особый чувствительный элемент, срабатывающий от прикосновения пальца или от его приближения к поверхности;
  • Схема сенсорного выключателя света на полупроводниковых элементах, обеспечивающих усиление поступающих с датчика слабых сигналов;
  • Исполнительный или коммутационный узел, выполненный на транзисторах и реле (с его помощью осуществляется управление нагрузкой).

Принцип работы рассмотрим на примере простейшего электронного устройства, работающего от питающего напряжения 16 Вольт. На размещённом ниже рисунке изображена схема сенсорного выключателя этого типа.

Схема простейшего сенсора

Из рисунка видно, что электронная часть выполнена в виде каскадного усилителя, обрабатывающего поступающий с сенсора слабый сигнал и повышающего его амплитуду до требуемого уровня. Этот вариант исполнения выключателя может быть использован для коммутации небольших токовых нагрузок.

Первый каскад усилителя настроен таким образом, что имеющегося на теле человека статического электричества вполне хватает для того, чтобы открыть входной транзистор VT1 при прикосновении пальцем к его базе. Общее количество каскадов в этой схеме – три, что позволяет достичь требуемого коэффициента усиления на выходе.

Для доработки этой схемы в цепь коллектора выходного транзистора нужно будет включить нагрузочное реле (вместо резистора 220 Ом). При срабатывании релейного элемента его контакты подают напряжение от бытовой сети в цепь лампочки освещения, после чего она загорается.

При повторном прикосновении тот же потенциал тела человека приводит к закрытию транзистора и пропаданию напряжения на релейной обмотке. Его исполнительные контакты отключают цепочку, питающую линию освещения.

Важно! Тип э/м реле подбирается таким образом, чтобы с помощью его контактов можно было коммутировать значительные по величине токи

Правильное подключение

Для того чтобы правильно смонтировать выключатель, необходимо знать его принцип работы, из чего состоит устройство и как подключить Wi-fi выключатель. Схема подключения данного беспроводного устройства очень проста.

Одно из преимуществ Wi-fi выключателя света заключается в простоте применения и подключения. При большом желании можно осуществить монтаж устройства своими руками

При этом важно точно придерживаться предоставленной изготовителем инструкции. Такая установка занимает всего несколько минут

Процесс подключения состоит всего из двух этапов:

  1. Установка приемника радиосигналов.
  2. Монтаж выключателя света (кнопки управления).

В основном приемники имеют от двух до четырех проводков. Они выходят из корпуса устройства. Для определения входного провода, необходимо прочитать инструкцию. Остальные провода будут выходными, к примеру, у двойного выключателя выходов будет два. Для монтажа приемника следует разомкнуть фазу, которая подает питание на осветительный прибор и подсоединить его к цепи, при этом нужно соблюдать последовательность.

В случае, когда необходимо подключить больше одной группы освещения, следует действовать следующим образом:

  • ноль подается на все осветительные приборы;
  • фаза разветвляется в Wi-fi выключателе;
  • фазу следует подать отдельно на каждую группу светильников.

Кнопка управления устанавливается достаточно просто, вначале необходимо сделать отверстие в стене с помощью перфоратора с фрезой по бетону. В готовое отверстие вставляется обычный пластиковый подрозетник, а для закрепления можно использовать гипс. Процесс установки абсолютно не отличается от установки выключателя света клавишного типа. Отличие только в том, что нет необходимости прокладывать провода, просто нужно надежно закрепить кнопку в подрозетнике.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как подключить Wi-fi выключатель света:

Теперь вы знаете, что собой представляет Wi-fi выключатель света и как осуществляется управление освещением через смартфон. Беспроводная электрофурнитура набирает все большую популярность, поэтому если вы решили внедрить систему «Умный дом», советуем обзавестись рассмотренными нами устройствами.

Будет полезно прочитать:

  • Как работает Wi-Fi розетка
  • Системы дистанционного управления освещением
  • Системы управления теплым полом

Схемы и советы по подключению своими руками устройства на 220 В

Коммутатор на триггере

заводские приборы обладают сложными, часто малопонятными для обычного человека схемами

Важно
Главный элемент схемы – K561TM2 микросхема, которую радиолюбители очень часто применяют. Эта деталь — триггер, который при получении управляющего сигнала будет менять своё состояние. Поэтому подобное явление лучше всего подходит для реализации опции коммутатора

Поэтому подобное явление лучше всего подходит для реализации опции коммутатора.

Принцип работы схемы:

  1. К пластине прикасаются.
  2. На вход поступает электрический сигнал.
  3. Триггер переключается полевым транзистором.
  4. Сигнал умножается, передаётся для открытия тиристора.
  5. Лампа, входящая в цепь тиристора, включается.

На основе инфракрасного датчика

  • реле;
  • фотоприемник;
  • ИК светодиод;
  • обычный светодиод.
  • DD1 – в качестве генератора сигналов;
  • DD2 – в роли системного счётчика.

Внимание
Для определённого промежутка времени ожидания прибора необходимо подобрать деталь соответствующих параметров. отдельной статье

Принцип работы

Основой функциональности наиболее распространенных сенсорных выключателей выступает тот факт, что любой живой организм генерирует некоторую, конечно микроскопическую долю, электричества. Прибор улавливает его, усиливает и отправляет на коммутирующее устройство, которое уже и включает мощную нагрузку.

На представленной схеме, E1 это контактный сенсор, сигнал от которого усиливается в связке транзисторов VT1 и VT2 отправляясь на стабилизированный с помощью конденсатора C2 и диода VD1 контур реле K1 включения нагрузки, в качестве реле может подойти BS-115C-12A-DC12V. Конечно, когда прекратиться поступление электрического тока от тела человека, произойдет и разрыв связей в реле. Это так называемая схема «сенсорной кнопки». Для сохранения текущего состояния выключатель должен быть оснащен еще и триггером, поддерживающим последний выбранный режим. Опять же, в проектировании схемы следует учесть и некоторую задержку во времени, чтобы не происходило срабатывания при случайном касании сенсора.

Кроме упомянутого метода определения нажатия, существуют сенсорные выключатели детектирующие тепло тела, а также сопротивление и емкость кожного покрова. Особыми, отдельными видами идут созданные на принципе прерывания потока излучения в самом приборе или определения прекращения внешнего поступления света — фоторезистивные.

Типы сенсорных выключателей

Сенсорные выключатели бывают нескольких видов:

  • емкостные;
  • оптико-акустические;
  • с пультом управления;
  • с таймером.

Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.

Емкостные

Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.

Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.

Оптико-акустические выключатели

Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.

С пультом управления

Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.

С таймером

Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.

Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.

Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.

Выключатель с таймером подойдет, если вы желаете регулировать время его работы. Это может быть удобно, когда надо запрограммировать на включение или выключение электроприбор. Такие выключатели помогают экономить на электроэнергии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
