Соединение проводов в распределительной коробке для электропроводки

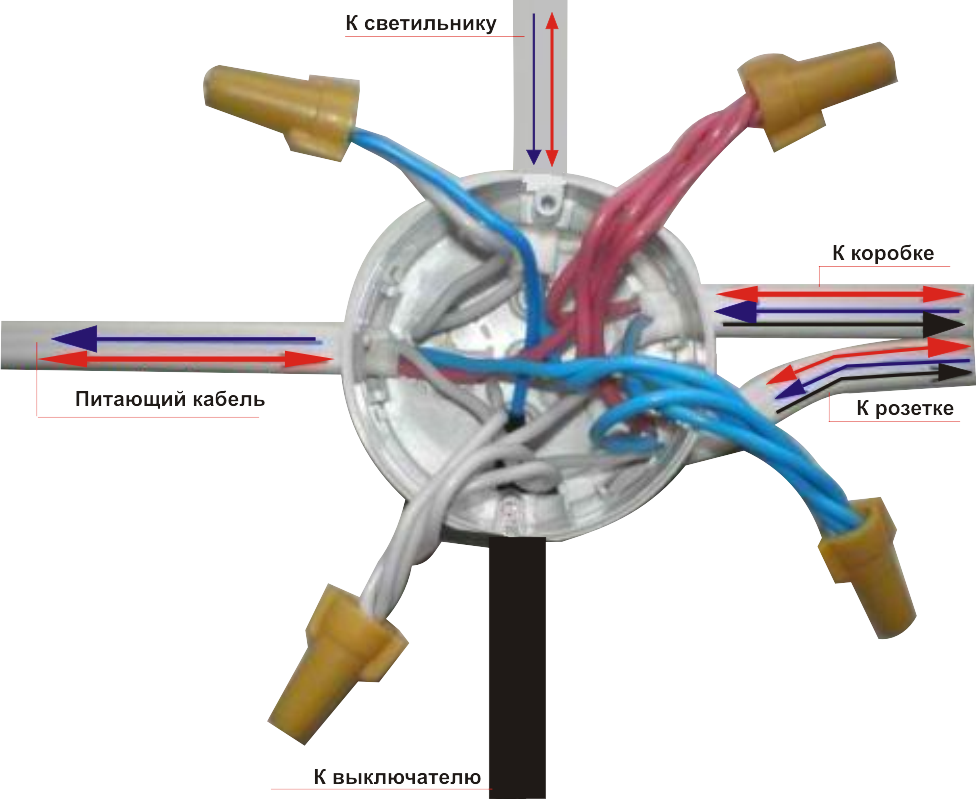

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Устройство

коробка изнутри

По своему техническому предназначению, распределительные коробки должны обеспечивать надежную изоляцию мест соединения электрических проводов от внешнего воздействия и при этом быть достаточно небольшими по размерам.

Большинство современных распределительных коробок – это пластиковые прямоугольные или круглые коробки, различного размера, имеющие специальные перфорированные отверстия, предназначенные для ввода проводов внутрь коробки.

Коробки для наружного крепления могут иметь различные варианты крепления к поверхности стены:

Наружные монтажные отверстия.
Внутренние монтажные отверстия.
Наружные варианты, предназначенные для установки на тросовых натяжных линиях, кроме этого, могут иметь места для крепления на трос.

Фурнитура для внутреннего монтажа, в отличие от наружных элементов, монтируется внутри стены или полых гипсокартонных конструкций. Особенностью элементов для кирпичных, бетонных стен, стен из пенобетона, заключается в том, что фиксация производится с помощью раствора или шпаклевки. Надежность такой фиксации обеспечивается наличием нескольких специальных удерживающих борозд на внешней стороне стенок коробки.

Для монтажа внутри гипсовых перегородок, равно как и для устройства узла распределения, внутри других полых перегородок, крепление может быть выполнено с помощью винтов через монтажные отверстия в дне элемента или же с помощью специальных зажимных или распорных элементов конструкции.

Наружная крышка такой фурнитуры, как правило, фиксируется с помощью защелок или же на винтовых соединениях. Внутренние коробки простого исполнения закрываются простым защелкиванием крышки, наружные чаще всего имеют винтовую фиксацию.

Отдельные изделия, в частности, коробки, предусматривающие использование защитного заземления, имеют внутри жестко закрепленную монтажную планку, с отверстиями и фиксирующими зажимными винтами, для надежного крепления проводов заземления.

Плюсы и минусы использования в электромонтаже

Некоторые высказываются против использования распределительных коробок в жилых и общественных зданиях. Считают, чем меньше промежуточных соединений в электрической цепи, тем она безопаснее. Но если проводка выбрана с учетом токовой нагрузки, выполнено в соответствии со всеми действующими правилами, то электрическая цепь тоже может считаться надежной.

Автономная линия к каждой розетке не гарантирует абсолютной безопасности и вызовет существенное увеличение расходов на кабельную продукцию.

Гораздо целесообразнее выполнить установку монтажных коробок, а сэкономленные средства потратить на современные аппараты защиты — например на то, чтобы .

Нельзя выделить минусы или плюсы распределительных коробок в зависимости от вида и исполнения. Если в конкретном помещении или электроустановке коробки по назначению, исполнению и степени защиты выбраны в соответствии с ПУЭ, имеют сертификат соответствия, то они будут обеспечивать надежное и безопасное функционирование электрической цепи.

Кол-во блоков: 23 | Общее кол-во символов: 22451
Количество использованных доноров: 4
Информация по каждому донору:

https://guru220v.ru/types-of-junction-boxes-for-electrical-wiring-junction-box-for-selfwiring/: использовано 7 блоков из 13, кол-во символов 7036 (31%)
https://ProFazu.ru/provodka/montazh/montazh-raspredelitelnoj-korobki.html: использовано 4 блоков из 8, кол-во символов 4043 (18%)
https://levevg.ru/twisting-of-wires-in-the-junction-box-methods-of-installing-electrical-distribution-boxes-for-flush-wiring/: использовано 5 блоков из 14, кол-во символов 5359 (24%)
http://slarkenergy.ru/provodka/skrytaya/raspredelitelnye-korobki.html: использовано 3 блоков из 7, кол-во символов 6013 (27%)

Устройство

Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.

Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

Единственный недостаток клеммного соединения — болтовое соединение со временем может ослабевать, и нарушается контакт проводов. Дальше места соединения начинают нагреваться, что приводит к обгоранию и выходу из строя соединения. Поэтому соединение скруткой является самым надежным из существующих.

Соединять провода из разных металлов нельзя, так как место соединения очень быстро разрушается под воздействием электрохимического процесса. Если сказать проще, из-за окисления, при соединении меди и аллюминия увеличивается сопротивление между проводами и нарушается работа электросети.

Колодка с латунными клеммами не подвергается электроэрозионному воздействию и соединяет алюминиевые и медные провода без ущерба и надолго. В домостроении редко используются алюминиевые провода, поэтому колодки чаще всего снабжены медными проводниками.

Колодки отливаются из пластиков (полиэтилена, полиамида, полипропилена) или из карбамида. Подпружиненные контакты из меди или латуни закругленными зажимами плотно удерживают провода. Не требуется особых усилий для завинчивания винтов в клеммах (наоборот, аккуратность обеспечит более продолжительную эксплуатацию).

Отверстия в корпусе распределительной коробки, предназначенные для вводов проводов или труб, снабжены специальными сальниками. Плотно прилегающие к поверхности труб резиновые уплотнительные кольца препятствуют попаданию внутрь корпуса водяных испарений и пыли.
