Что делать, если отключается УЗО
Так как подключение УЗО выполняется строго по определенной схеме, то и алгоритм определения неисправности всегда будет примерно одинаковый. В первую очередь надо определиться с причиной – происходит ложное срабатывание или все же отключение производится в штатном режиме.
Здесь надо учитывать как именно может отключаться УЗО.
- Самая явная причина – когда срабатывания происходят сразу же после монтажа УЗО или дополнительной электроцепи (розетки или другой точки). Здесь просто надо перепроверить схему подключения и работоспособность самого устройства. В целом, это ошибки монтажа и подробно на них останавливаться нет смысла.
- Следующий по простоте случай – если в доме нет заземления, а человек коснулся корпуса электроприбора и произошло срабатывание. Это прямая указка на неисправность этого прибора – надо пересматривать его электрооснастку – шнур питания и т.п.
Впрочем, если проводка старая, то есть небольшая вероятность возникновения контакта фазного провода с землей, например с арматурой плиты перекрытия или подобным проводником. В первом случае надо менять УЗО, а во втором – всю проводку (или, как минимум, искать место повреждения и устранять неисправность).
- Если УЗО не включается после срабатывания, то в первую очередь надо вынуть из розеток штепсели всех электроприборов и попробовать снова поднять рычажок устройства. Включение УЗО в рабочий режим говорит о необходимости проверить все приборы – их можно включать в розетки поочередно и тогда неисправное себя сразу покажет. Если УЗО и дальше не включилось, то с его нижних клемм откидываются провода и снова пробуют поднять рычажок. Включение будет говорить про неисправность проводки, а в противном случае это, скорее всего, неисправность самого УЗО.
- Когда устройство защитного отключения просто периодически выбивает в процессе работы, то это самая неприятная в плане диагностики, поломка. В первую очередь здесь надо смотреть, не изменялись ли какие-либо параметры электроцепи. Это может быть появление в доме нового прибора, на мощность которого УЗО не рассчитано или у него импульсный блок питания. Если в цепи ничего не менялось, то надо отслеживать, после чего происходят выбивания – это может быть работа одного из приборов в режиме максимальной нагрузки, повышенная влажность, и т.д. Если нет явной причины, то придется последовательно перепроверять все возможные – от исправности УЗО и правильности подбора уставки до каждого из звеньев защищаемой электроцепи.
Электромонтажные работы в Минске
Современный и качественный электромонтаж «под ключ», в Минске.
Для тех, кто ищет надежного подрядчика для выполнения электромонтажных работ в Минске, предлагаю свои услуги мастера-электрика. Я готов, в максимально сжатые сроки, решить практически ВСЕ вопросы, связанные с электрикой Вашего дома или квартиры.
Что я делаю?
- Выполняю монтаж новой и замену старой электропроводки, в квартирах Минска.
- Собираю надежные электрощиты для квартир и загородных домов.
- Монтаж слаботочных систем в квартирах (Интернет, Телевидение, Телефон и т.д).
Работаю напрямую с поставщиками качественной электрики. Это позволяет значительно сэкономить ваши деньги при закупке материалов.
Что будет, если Вы станете моим клиентом?
- Вы получите услуги, действительно высокого качества, за приемлемые деньги.
- Перед началом работ я учту все ваши требования и пожелания.
- Будут строго соблюдены сроки и оговоренные условия.
- Все электромонтажные работы будут выполнены согласно стандартам и нормам, действующие в Республики Беларусь.
- Получите надежную гарантию, с оперативным выездом для устранения проблем.
Мотор или сетевой фильтр?
За стабилизацию электронапряжения отвечает сетевой фильтр, поэтому логично, что при колебаниях он реагирует выбиванием УЗО. Если такое произошло, то деталь нуждается в замене. Наглядным признаком будут оплавленные контакты, а также отрицательные результаты на табло мультиметра.
Также приводят к отключению замыкание проводки на моторе из-за длительной эксплуатации, поврежденного бака или шлангов. Для проверки прозваниваем двигатель тестером, а при зафиксированном отклонении ремонтируем или меняем его. Могут подвести стертые электрощетки, но здесь проще – снимаем старые и устанавливаем новые.
Что надо знать для определения неисправностей
Образно работу устройства защитного отключения можно сравнить с бассейном, в который по одной трубе поступает вода, а с другой она уходит. На обеих трубах стоят счетчики и работа УЗО заключается в том, чтобы следить за равным количеством поступающей и утекающей воды. С электрическим током все происходит примерно так же. Каждая электроцепь по определению является замкнутой – ток в нее «поступает» через фазу, проходит по всем звеньям цепи и «утекает» через ноль. Утечка тока, после которой УЗО отключится, может возникнуть, если какая-либо часть цепи окажется дополнительно соединена с добавочной нагрузкой или емкостью, которыми является «земля» или тело человека.
Понятно, что устройство защитного отключения должно быть настроено, чтобы реагировать только на определенную разницу между количеством входящей и утекающей «воды», ведь «счетчики» не могут «крутиться» абсолютно синхронно.
Соответственно, для правильного функционирования прибора должно быть выполнено его грамотное подключение. Если по каким-либо причинам «трубы» подвести неправильно, то «вода» может напрямую перетекать между ними и УЗО не будет функционировать, либо течение «найдет» себе другой путь и УЗО станет срабатывать постоянно, так как одна из труб окажется незадействованной.
Принцип подключения УЗО на видео:
Схемы подключения
Основное правило, которое должна учитывать любая схема подключения дифференциального автомата, гласит: АВДТ нужно подсоединять к фазам и нулевому проводнику исключительно той линии или ответвления, для защиты которой предназначен этот прибор.
Вводной автомат
Дифференциальный автомат в щитке в этом случае устанавливается на вводном проводе. Такая схема подключения дифавтомата получила свое название потому, что устройство защищает все группы и ветки сети, к которой оно подсоединено.
При подборе АВДТ для этой схемы необходимо учитывать все рабочие параметры линии, в том числе и потребляемую мощность. Такой способ подключения защитного устройства имеет ряд плюсов, к которым относятся:
- Экономия, поскольку на всю сеть устанавливается единственный автомат.
- Компактность, так как одно устройство не занимает в щитке много места.
Минусы этой схемы таковы:
- При возникновении нарушений в сети обесточивается вся квартира или дом.
- При любой неисправности на ее поиск и устранение уйдет много времени, поскольку нужно будет найти ветку, на которой произошел сбой, а также установить конкретную причину неполадок.
Наглядные схемы подключения дифавтоматов на видео:

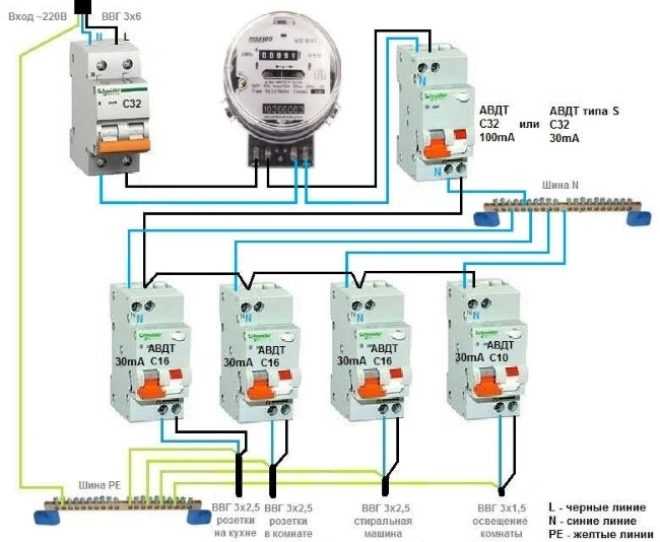

Отдельные автоматы
Этот метод подключения предусматривает установку нескольких дифференциальных АВ. Установка дифавтомата производится на каждую отдельную ветку или мощный потребитель. Кроме того, дополнительный АВДТ ставится перед группой самих защитных устройств. К примеру, на осветительные приборы устанавливается один аппарат, на розеточную группу – другой, а на электроплиту – третий.
Преимуществом этого способа является максимальный уровень обеспечения безопасности, а также достаточно легкий поиск возможных неисправностей. Недостаток его – большие затраты, связанные с покупкой нескольких дифференциальных автоматов.
