Пайка скрутки медных проводов в распределительной коробке

Как правильно установить буронабивные сваи

При бурении скважин под сваи используется ручной бур, если скважины должны быть шириной 300 миллиметров; если же нужны ямы шире хотя бы в 1,5 раза, придется воспользоваться электрическим или моторизированным буром. Специалисты именно его рекомендуют, и последовательность следующая:

С помощью рубероида и мягкой стальной проволоки делаются опалубки, диаметр которых такой же, как у скважины, и выше — на 20-30 сантиметров. Рубероид вверху сворачивают в 2-3 слоя и скрепляются проволокой. Можно использовать и готовые цементно-асбестовые трубы.
На дно насыпается песок и изготовленные «трубы» вставляются в скважины. Нужно внимательно следить, чтобы они возвышались на одинаковой высоте.
Внутрь опоры вставляется арматура. Она должна быть такой длины, чтобы на 30 сантиметров она была вбита в землю и настолько же выступала над опорой.
Перед тем, как установить арматуру, нужно убедиться, что она не тронута коррозией и покрыть составом, предотвращающим ее, например, эпоксидной смолой.
Заливается бетон внутрь и снаружи опоры. Тек же постепенно, как и в предыдущем случае. Если нет вибропресса, воздух «выпускают», протыкая пока еще жидкий бетон прутом в нескольких местах.

Несколько другой способ предполагает такие действия:

Бетон заливается в трубу на треть.
Приподняв опалубку сантиметров на 10, дают некоторому количеству бетона вытечь на дно, и с силой вдавливают ее: площадка, образовавшаяся внизу, прочно закрепит опалубку. Затем вставляется арматура, но так, чтобы она не выступала из столбов.
Кода бетон будет залит до краев, вставляется специальная шпилька с резьбой так, чтобы она выступала на 30 сантиметров.

Технология процесса

Концы свариваемых проводов перед соединением необходимо очистить от изоляции на 7-8 см. После этого их скручивают и обрезают так, чтобы длина скрутки была около 5 см. Около изоляции на нее устанавливают теплоотвод, в качестве которого можно использовать электрический зажим типа «крокодил».

Далее на провода подается «масса» и кратковременными касаниями электродом конца скрутки, возбуждается дуга, которая и оплавляет медные жилы. Время действия дуги не должно превышать 1-2 с, иначе скрутка сильно разогреется, изоляция может оплавиться.

В результате сварки, на конце скрутки должен получиться однородная застывшая капля металла в форме шара. Остывшее соединение изолируют любым допустимым способом. На данный момент популярна термоусадочная трубка, которую предварительно надевают на один из проводов.

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников

Также важно отсутствие характерного запаха перегретой или горелой изоляции

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов. как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме

Эти наконечники крепятся к проводу методом опрессовки.

Несколько советов по применению Wago

Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.

При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, 16 либо 20 А).

При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.

Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.

Аппарат для сварки

Для сварки для медных проводов используют любой генератор тока: трансформатор, выпрямитель, инвертор. Клещи для контактной сварки подключают к автомобильным аккумуляторам, соединяют два последовательно, выводят контакты к электродам. Мощности хватает для соединения кабеля с жилой 5 мм. Большой объем с аккумуляторами не сделаешь, необходим сварочный аппарат.

Инвертор

Преимущества современных инверторных аппаратов очевидны:

ими можно сварить провода любого сечения;
они не боятся «провисания» напряжения в сети, снижают риск залипания электрода, пережога медных скруток;
есть облегченные модели, выдающие ток до 150–200 А;
работают от стандартной сети, не нужно подключаться к трехфазному току.

Работать с инвертором проще, чем с трансформатором. Для сварки постоянным током прямой полярности плюс подключают к держателю электрода, минус – к свариваемому медному проводу.

Трансформатор

Громоздкие аппараты старого типа сложно перетаскивать с места на место, зато трансформаторы способны генерировать ток в пределах 400 А. Трансформатор подходит для работы с постоянным током прямой или обратной полярности. Им проводят сварку медных шин в распределительных щитках, соединение скрученных проводников большого сечения. Подключают трансформатор также, как инвертор: «+» на электрод, «-» на скрутку. У трансформантов хорошая производительность, но в процессе работы они сильно гудят, греются, их периодически отключают, дают остыть. При включении они «просаживают» сеть, но затем напряжение стабилизируется. При работе с трансформатором следует это учитывать.

На базе понижающего трансформатора мощностью до 150 А напряжением от 12 до 38 В из бытовой техники можно сделать сварочный аппарат самостоятельно: намотать на него необходимо число витков кабеля. Рассчитать их количество можно по таблицам. Если включить в электросхему диодный мост, он будет стабилизировать дугу. Держатель приобретают в магазине или используют вместо него зажим троллейбусного контактора. Зажимные токопроводящие клещи делают из пассатижей – к одной ручке прикручивают контактную клемму. Обязательно делают заземление самодельного аппарата.

Для чего требуется распределительная коробка?

Нередко мастера халатно относятся к установке распределительной коробки во время прокладывания кабеля, ведь ее требуется дополнительно фиксировать на поверхности, а это занимает лишнее время. Будет намного проще зачистить провода, затем скрутить, обмотать изолентой и заштукатурить в перекрытии. Тем не менее, электрики не учитывают следующих нюансов:

При эксплуатации электрооборудования важно иметь свободный доступ к соединениям проводников. К примеру, в одном помещении может перестать функционировать розетка, а согласно проверке удалось выявить, что отсутствует напряжение

Поэтому, понадобится срочно искать распредкоробу с неисправным звеном цепочки. В данном случае останется только долбить стену, чтобы обнаружить соединение.
Иногда требуется выполнить монтаж дополнительной розетки (или нескольких). Как правило, подключают ее параллельно к уже имеющейся розетке, поэтому опять же, чтобы не искать провода, понадобится распредкоробка.
Провода соединяют зажимами, поэтому придется долбить в стене отверстие, чтобы их там замаскировать.
Распределительная коробка необходима в соответствии с правилами пожаробезопасности.

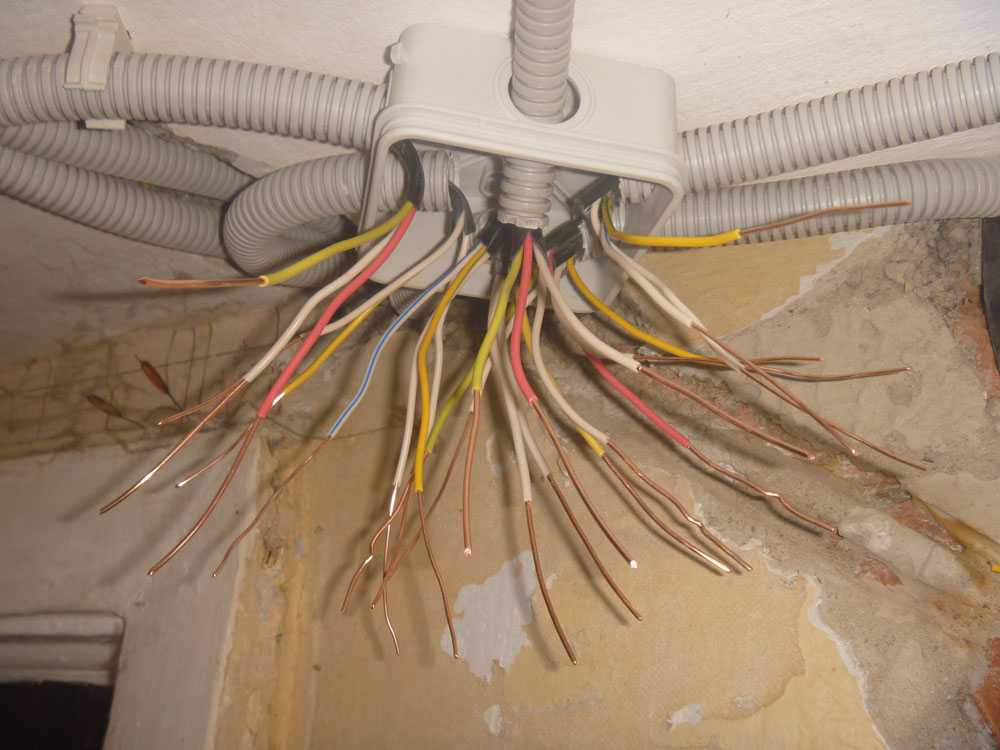

Пример распредкоробки

Описание процесса

Процесс соединения электрических поводов в распределительной коробке достаточно прост. При соблюдении правил техники безопасности эту работу сможет сделать и новичок.
Перед началом работы следует попрактиковаться на отдельных металлических деталях, чтобы привыкнуть к работе сварочного аппарата. Также нужно научиться регулировать температуру электрода, чтобы он не перекаливался, и не залипал на месте сварки.

Настройка устройства производится в соответствии с толщиной жил, которые нужно приварить, и от их количества. Для начала, при помощи обычного метода скрутки, нужно скрепить жилы проводов. Зачистите около 5 см от конца шнура, убрав изоляционную обмотку. Затем контакты жил можно скрутить между собой, сделав 6-7 витков.

Насыпается флюс на углубления. При сварке электрод нужно поднести к месту соединения, пока в контактной точке не начнет образовываться медный шарик. Когда соединение остынет, нужно очистить контакт от флюса наждачной бумагой, а затем изолировать его лентой ил термоусадочной трубкой.

Опрессовка соединительной гильзой

Опрессовка медных проводов в разрезе

Довольно надежный метод, для которого потребуется приобретение соединительной гильзы. Вам нужно подобрать ее исходя из диаметра соединяемого пучка. В зависимости от проводов, которые вы соединяете, выбирается материал самой гильзы. Для медных проводов гильза должна быть медной, для алюминиевых – алюминиевая. Чтобы соединение было надежным, гильзу обжимают специальным инструментом, который называется пресс-клещи. Эта технология довольно эффективна и стоит, наряду с остальными методами, в нормативных документах.

Соединение опрессовкой алюминиевых проводов

Чтобы соединить таким способом вам нужно:

Снять изоляцию, учитывая длину вашей гильзы.
Скрутить провода в пучок и ввести их в гильзу.
Обжать гильзу при помощи пресс-клещей.
Место скрутки заизолировать термоусадкой или изоляционной лентой.

В такой работе использовать пассатижи не рекомендуется, так как соединение не будет достаточно надежным. Гораздо лучше купить пресс-клещи или одолжить их у добрых соседей.

Этот метод можно назвать наиболее надежным и безопасным, ведь провода соединяются при помощи сплавки и становятся одним целым. Благодаря тому, что сварка не будет окисляться, со временем такой контакт не будет ослабевать. Но чтобы осуществить такую работу вам понадобятся навыки работы с оборудованием для сварки.

Кроме умений, вы должны заготовить:

сварочный аппарат на 24 вольта, мощностью более 1 кВт;
сварочные перчатки для защиты кожи;
очки или маску для сварки;
наждачную бумагу для зачистки проводов ;
канцелярский нож для снятия изоляции;
угольный электрод;
флюс, благодаря которому расплав будет защищен от воздействия воздуха.

Сварка меди с алюминием

После того как все инструменты и материалы готовы, остается только сделать сварку, что не составит особого труда. Работу можно разделить на несколько шагов:

Снять изоляцию на 60–80 мм и зачистить их, используя наждачную бумагу. Жилы должны блестеть.
Соединить провода методом скрутки, накрутив один на другой так, чтобы концы были на уровне друг друга. Рекомендуется делать длину не меньше 50 мм.
Насыпать флюс в углубление вашего электрода.
Поставить «массу» аппарата на оголенный провод, включить сварочный аппарат и прижать электрод к верхушке скрутки.
Держите электрод до тех пор, пока не образуется некий шарик, называющийся контактной точкой. Обычно на это уходит 1–3 сек.
Остается очистить точку от флюса и заизолировать место сварки термоусадочной трубкой или изолентой.

Такого типа соединения будут служить долго. В некоторых старых хрущевках такая сварка держалась 50 лет и стабильно выполняло свою функцию.

Сварка

Сварка проводов

Кроме умений, вы должны заготовить:

сварочный аппарат на 24 вольта, мощностью более 1 кВт;
сварочные перчатки для защиты кожи;
очки или маску для сварки;
наждачную бумагу для зачистки проводов;
канцелярский нож для снятия изоляции;
угольный электрод;
флюс, благодаря которому расплав будет защищен от воздействия воздуха.

Сварка меди с алюминием

Снять изоляцию на 60–80 мм и зачистить их, используя наждачную бумагу. Жилы должны блестеть.
Соединить провода методом скрутки, накрутив один на другой так, чтобы концы были на уровне друг друга. Рекомендуется делать длину не меньше 50 мм.
Насыпать флюс в углубление вашего электрода.
Поставить «массу» аппарата на оголенный провод, включить сварочный аппарат и прижать электрод к верхушке скрутки.
Держите электрод до тех пор, пока не образуется некий шарик, называющийся контактной точкой. Обычно на это уходит 1–3 сек.
Остается очистить точку от флюса и заизолировать место сварки термоусадочной трубкой или изолентой.

Технология сварки медных скруток самодельным аппаратом

С концов проводов на расстоянии 30 — 60 мм снимают изоляцию и зачищают до блеска. Затем их скручивают между собой в одном направлении. Чтобы провода были одинаковыми по длине, конец скрутки откусывают.

Закрепив скрутку в теплоотводящем зажиме, к ее концу прикасаются электродом и сразу же отводят на 0,5 — 1 мм. Образовавшаяся дуга плавит медь, которая образует каплю в виде шарика. После его образования сварку немедленно прекращают, иначе начнет плавиться изоляция проводов, а металл на шве станет пористым. После остывания оголенные концы обматывают изоляционной лентой или закрывают термоусадочной трубкой.

Если самостоятельно сделанный аппарат работает с электродом из графитовой щетки с ямками под скрутки, возникают трудности при их совмещении. Поэтому рекомендуется на держателе установить кнопку включения аппарата. Ее нажимают, когда скрутка вставлена в отверстие и отпускают после образования шарика, удерживая несколько секунд электрод на месте, чтобы медная капля не соскользнула.

Процесс сварки медных проводов протекает без брызг, но шарик расплавленной меди при неосторожном движении может соскользнуть на незащищенные участки тела. Поэтому не стоит пренебрегать защитными очками и перчатками, а одежду из плотной материи застегивать на все пуговицы

Перед работой нужно обеспечить хорошее проветривание помещения, так как электроды, особенно угольные, при нагреве дымят.

Что потребуется

Для выполнения сварочных работ в распределительном электрическом щитке необходимо иметь сам аппарат. Большинство людей предпочитает приобретать инверторные сварочные аппараты. Они небольшие по размерам, удобные при транспортировке, не тяжелые. Также большинство моделей имеет закрепленный ремень для удобной переноски. Инверторные приборы потребляют умеренный объем электроэнергии, что не влияет на существенные перебои напряжения в электрической сети. Средняя мощность – 1 кВт.

Затем для работы понадобятся сварочные электроды. Обычно для сварки используют графитовые и угольные электроды. В основе электрода находится медный стержень. Также необходим флюс, который нужен для сварки конструкции. Обязательно нужно помнить, что при работе со сваркой, нужно надевать защитные очки и перчатки.

Дополнительно следует приготовить расходный материал, который может понадобиться при монтажных работах – изоляционная лента, шурупы. Для очистки и скрутки нужен нож и пассатижи. Сварочный аппарат можно заменить похожим по действию устройством. Иногда применяют трансформатор для сварки проводов. Если его нет, то люди, которые разбираются в электротехнике, могут его изготовить самостоятельно.
