Почему возникает высокое напряжение в сети и как с ним бороться

Как определить, какой ток в розетке

Какое напряжение в розетке и сила тока – постоянное или переменное, можно определить несколькими способами:

Амперметром. Это специализированный прибор для измерения силы показателя. Значения можно увидеть на шкале посредством соединения розетки, потребителя и амперметра.

Амперметр

• Мультиметр. Это комбинированное устройство, объединяющее в своей цепи омметр, вольтметр и амперметр.
• Расчетным способом. Для того, чтобы определить, какой ток в розетке, необходимо знать показатель мощности прибора. В сеть подается ток с напряжением в 220В, поэтому расчет силы прост: значение мощности разделить на напряжение. Так несложно вычислить ток при включении утюга, мощностью 2,0 кВт, получается, 9.09 Ампер. Таким образом, если напряжение в сети 220 В, то какой по показателю ток протекает в сети, зависит от мощности.

Стоит отметить! Погрешность при измерениях зависит от класса точности устройств, перечисленных в пунктах 1 и 2.

Переменный

Почти 98% электроэнергии вырабатываемой домашней электросетью – переменный ток. Этот ток изменяет как направление, так и величину. При передаче электроэнергии внутри сети, напряжение либо увеличивается, либо уменьшается, в связи чем розетки выпускаются для переменного показателя. Существуют электроприборы, питающиеся от источника постоянного показателя, поэтому их следует привести к одному типу с использованием преобразователей.

Закон Ома

Основные преимущества переменного тока:

• Передача на длинные расстояния.
• Позволяет использовать стандартное генераторное оборудование.
• Отсутствует полярность при подключении.

Однако у данного тока также имеется ряд недостатков:

• Потери в цепи обязывают подбирать розетки с учётом понижающего коэффициента 0,7.
• Возникает электромагнитная индукция, в связи, с чем электричество не всегда распределяется равномерно.
• Проверка и измерение значений осуществляются по сложной схеме.
• Увеличение показателя сопротивления, так как кабель не задействован в полном объеме.

Переменное значение

Постоянный

При упорядоченном движении заряженных частиц в едином направлении, ток называется постоянным, и возникает он в сети с неизменным напряжением при стабильной полярности зарядов. Используется в промышленных автономных установках, что исключает необходимость передачи электроэнергии на большие расстояния.

Использование постоянного показателя предусматривается в автономных системах, к примеру, в автотранспорте, летательных средствах, морской технике и электропоездах. Широкое использование он получил при организации питания микросхем электроники, средств связи и иной техники, где количество помех максимально сводится к минимуму, вплоть до их полной ликвидации.

В некоторых случаях он нашел применение в сварочных агрегатах, а также в железнодорожных локомотивах, медицине при введении в организм лекарственных препаратов посредством электрофореза.

Постоянный ток

Как не допустить критического нагрева нуля?

Поскольку в масштабах квартиры влияние высших гармоник незначительно, то сразу перейдем к проблеме плохих электрических контактов. Если Вы обнаружили в квартирном щитке проблемное место, где греется электрическое соединение, то в первую очередь отключите вводный автомат и убедитесь, что после этого ток не течет. Проверку лучше выполнить, комбинируя пробник напряжения и мультиметр, включенный в режим измерения переменного тока.

Убедившись в отключении питания, ослабьте проблемный контакт (как правило, это винтовой зажим), чтобы извлечь из него провод. Произведите его зачистку, а также зажима. Если разводка щитка выполнена многожильным медным проводом, то его концы необходимо залудить или обжать. После этого можно собрать контакт. Следует учитывать, что «пережатие» провода винтовым соединением также нежелательно, как и слабый зажим.

Прямой контакт меди и алюминия недопустим, поскольку эти материалы образуют гальваническую пару, в результате электрическое сопротивление такого соединения довольно быстро возрастет.

Если монтаж выполнен при помощи тонких проводов, то желательно произвести их замену. Как правильно подобрать сечение в зависимости от тока нагрузки, рассказано на нашем сайте.

Защита от перекоса фаз

Наиболее оптимальный вариант для данного случая — установка реле напряжения.

Реле напряжения

Это устройство обеспечит защиту, как от падения напряжения, так и его чрезмерного увеличения. В качестве альтернативного решения можно предложить установку стабилизатора на всю квартиру. Несмотря на более высокую стоимость преимущества очевидны – «проседание» или перенапряжение не будет вызывать отключение подачи электроэнергии.

От чего же может падать напряжение:

• — трансформаторная подстанция.
  По всей территории России установлены трансформаторные подстанции, подавляющее большинство из них ставились еще во времена СССР, при этом расчет нагрузки на них велся совсем по другим электроприборам и их количеству. Не маловажную роль играет и возраст работающих трансформаторов, который неблагоприятно влияет на качество электропитания. Но стоит заметить, что инженеры того времени закладывали значительный запас прочности, как по мощности, так и по механической прочности.
• — линии электропередач.
  Ситуация аналогична с трансформаторными подстанциями. Диаметр жил и материал кабеля (алюминий
  ) часто не могут выдержать возросшее потребление электроэнергии, а многочисленные скрутки с течением времени стали приносит свои потери в качестве. В настоящий момент алюминиевый кабель заменяется на более приспособленный к нагрузкам медный.
• — разница потребляемой мощности на фазах.
  Как известно, имеется три фазы в системе электропитания. В основной массе в квартиру или частный дом подключают одну из фаз. Если на одной фазе будет значительное превышение по нагрузке относительно двух других, то возникает такое явление как перекос фаз, которое провоцирует повышение или понижение напряжения.

Все написанное выше может присутствовать как отдельно, так в комплексе. Даже если отремонтировать или заменить одну из составляющих, то ситуация может улучшиться лишь частично. В сетях электроснабжение есть еще один нюанс: в конце линии от трансформаторной подстанции электропотребители работают в более тяжелых условиях, чем потребители находящиеся ближе к ТП (Они
могут потребить больше мощности и при этом качество электропитания будет лучше.

3 Просадка напряжения – частное решение проблемы

Если вы убеждены, что напряжение домашней сети падает из-за проблем ответвления от ЛЭП к дому, то предпринимаем некоторые действия. Осматриваем соединение ответвления с магистральной линией электропередач. Очень часто оно выполнено обычной скруткой, что приводит к неуклонному росту сопротивления. Только хорошее охлаждение под открытым небом уберегает провода от перегорания. Соединение выполняем, используя сертифицированные зажимы.

Если соединение выполнено зажимами, обращаем внимание на их корпус. Оплавленная поверхность указывает на плохой контакт

Если включаем предельную нагрузку, то появление дыма, искрение внутри говорит, что просадка напряжения происходит в зажиме, его меняем на новый. Подобная проблема встречается на верхних зажимах входного автомата. Прибор с подгоревшими контактами, оплавленным корпусом меняем, а контакты надежно затягиваем.

Проблему может решить стабилизатор напряжения

Если энергокомпания оставляет без внимания заявления жильцов, не меняет трансформатор на более мощный, а магистральные провода на большее сечение, придется искать выход самостоятельно. Поставщики электроэнергии, устраняя проблемы, с увеличением напряжения сталкиваются с необходимостью миллионных капиталовложений, идут на такой шаг неохотно. Одним из способов частного решения проблемы является подвод к дому трех фаз, на что требуется разрешение энергосбыта. Если оно получено, на вводе ставим переключатель фаз и при необходимости используем наименее загруженную.

Существуют и другие пути решения проблемы в частном порядке:

1. 1. Устанавливаем на своем вводе стабилизатор напряжения, но при значительной просадке до 160 В, прибор может оказаться неэффективным. Хороший стабилизатор подходящей мощности стоит дорого. Если по улице подключат десяток подобных приборов, сеть упадет до предела, стабилизатор окажется бесполезным.
2. 2. Устанавливаем повышающий трансформатор, подобрав соответствующие параметры. Но дело в том, что просадка нестабильная и, когда напряжение придет в норму, трансформатор поднимает его до такого значения, что сгорят все подключенные приборы. Чтобы избежать этого, ставим реле, которое разорвет цепь при достижении предельного порога.
3. 3. Устанавливаем на вводе дополнительное заземление нулевого провода. Таким образом, понижается сопротивление нуля и всей проводки в целом. Но способ опасный, есть вероятность, что при ремонте могут перепутать местами фазный и нулевой провод, получится короткое замыкание. Еще хуже, когда происходит обрыв нуля на ЛЭП, ток пойдет через заземление, возможны очень серьезные последствия.
4. 4. Для частного дома  при достаточных средствах приобретаем преобразователь напряжения, имеющий накопитель энергии. Это самый радикальный способ поднять напряжение, избавиться от проблем, но стоит такое оборудование весьма дорого: от 3 до 20 тыс. долларов.

Такое устройство обеспечивает идеальные параметры тока в сети, питание потребителей электроэнергией при ее отключении. Оно действует по тому же принципу, что и бесперебойник для компьютера, но имеет гораздо большую мощность от 3 до 10 кВт. Прибор имеет электронную связь с дизельным генератором, который автоматически запускается при пропадании электричества. Но запуск происходит через некоторое время, сначала используются аккумуляторы устройства.

Еще один, на первый взгляд парадоксальный способ добиться нормального напряжения – используем понижающий трансформатор. Он должен уменьшать напряжение в пределах 12–36 В, мощность 100 Ватт выдержит нагрузку 0,5 кВт, а 1 кВТ мощности потянет 5-киловаттную нагрузку. Понижающую обмотку подключаем к сети, в зависимости от параметров трансформатора получим добавочных 12–36 Вольт. Чтобы избежать риска перенапряжение, оптимальным окажется трансформатор на 24 В, а еще лучше поставить на входе реле напряжения.

Самостоятельно решить вопрос с повышением напряжения в сети, если слабый трансформатор или недостаточное сечение проводов, практически невозможно. Следует действовать всем жителям сообща, обращаться в энергопоставляющую компанию. Возможно, придется взять долю расходов на себя, иначе ситуация может длиться годами.

Вариант №1 » последовательное включение светодиода и резистора.

Итак, первым вариантом все же будет схема, где последовательно к светодиоду подключается обычный резистор с нужным сопротивлением. Величину сопротивления можно вычислить по закону ома. Допустим у нас светодиод, рассчитанный на напряжение 3 вольта и потребляющий 9 миллиампер. Напряжение питания (220 В) разделится между резистором и светодиодом. Если на светодиоде осядет 3 вольта, то на резисторе осядет около 217 вольт. Ток в последовательных цепях во всех точках одинаковый (в нашем случае он будет равен 9 мА). И чтобы узнать сопротивление резистора мы 217 вольт делим на 9 миллиампер и получаем 24 килоома (24000 ом).

Теоретически эта схема подключения светодиода к сети 220 вольт рабочая, но практически она скорее всего сгорит сразу при включении. Почему это так. Дело в том, что большинство обычных светодиодов рассчитаны на напряжение питания (при прямом своем включении, то есть плюс светодиода к плюсу источника питания и минус светодиода к минусу источника питания), где-то в пределах от 2,5 до 4,5 вольта. При прямом включении на светодиоде будет его рабочее напряжение (пусть 3 вольта), а излишек (217 вольт) осядет на резисторе. Обратное напряжение у светодиодов не такое уж и высокое (где-то около 30 вольт). И когда обратная полуволна переменного напряжения подается на светодиод, то светодиод просто выйдет из строя из-за слишком большого обратного напряжения, поданного на него. Напомню, что полупроводники при обратном включении имеют очень большое внутреннее сопротивление (гораздо большее чем стоящий в цепи резистор). Следовательно все сетевое напряжение осядет именно на светодиоде.

Низкое напряжение в сети: ищем причину

В том, что в доме зафиксировано низкое напряжение, чаще всего виноват кто-то один: поставщик или потребитель энергии. Как определиться, кто именно, и как увеличить? Самый простой способ – провести измерения с помощью мультиметра.

Приборы доступны для рядового пользователя. Средняя цена – порядка 1000 рублей.

Для бытового использования подойдет самый простой мультиметр, стоимостью около 1 тысячи рублей. с его помощью легко проверить – падает ли напряжение в сети или нет

Среди пользователей особой популярностью пользуется продукция фирм-, «Мастер», Gembird.

Мультиметр покажет, сколько вольт выдает домашняя сеть. Если с показаниями все в порядке, цифра соответствует 220, то беда кроется в высоковольтных магистралях.

Чтобы понять, правильно и точно ли работают высоковольтные линии, придется вызвать специалистов из ресурсоснабжающей организации. Они произведут замеры и вынесут заключение. Обследование должно быть проведено бесплатно по заявке потребителя. Если вы нанимаете сторонних независимых экспертов, то их услуги придется оплачивать из своего кармана.

Если для того, чтобы проверить – падает ли напряжение в сети, вы нанимаете независимых экспертов, будьте готовы оплачивать их услуги из собственного кармана

Как найти виноватых в низком напряжении без мультиметра и специалистов? Пообщайтесь с соседями: замечали ли они пониженное (низкое) напряжение в сети, пытались ли увеличить его сами? Может, зафиксирован обрыв? Если нет – то проблема конкретно в вашем здании, если да – то в высоковольтной линии.

Куда звонить и жаловаться

Когда причина маленького напряжения заключается в недостаточном сечении магистральной ЛЭП или же слабой мощности трансформатора на подстанции, дела обстоят хуже. На модернизацию подстанции и ЛЭП нужны миллионы рублей, поэтому жалобы не дают эффект, даже если их писать годами. Однако Вы все же обязаны заявить, что недовольны качеством электроэнергии, чтобы сдвинуть вопрос реконструкции с места.

Если Вы не знаете, куда звонить и писать жалобу при низком напряжении в сети, советуем ознакомиться со следующим списком:

1. Напишите письменную претензию в энергоснабжающую компанию.
2. Если в течение 30 дней после регистрации написанного Вами обращения никаких действий не происходит, привлечь энергосбыт поможет прокуратура, в которую также советуем обратиться.
3. Роспротребнадзор.
4. Администрация города (района или же деревни).
5. Энергонадзор.
6. Общественная палата.
7. Суд.

Обращаем Ваше внимание на то, что у всех этих органов есть свои официальные сайты, которые не сложно найти в интернете. Совсем не обязательно околачивать стены и стоять в очередях, достаточно просто написать на почту соответствующему органу о том, что у Вас низкое напряжение в сети, и что Вы уже старались решить проблему с энергосбытом

Лучше будет, если Вы предъявите все имеющиеся доказательства в электронном письме.

Еще один полезный совет – когда будете писать коллективную жалобу в энергосбыт, сошлитесь на ГОСТ 29322-2014 (IEC 60038:2009), согласно которому отклонение от 230 Вольт не должно превышать 10%.

Надеемся, теперь Вы знаете, что делать при низком напряжении в сети, куда и кому нужно жаловаться, чтобы неисправность устранили! Еще раз обращаем внимание на то, что процесс решения конфликта с энергосбытом может затянуться на долго, поэтому сразу же нужно купить стабилизатор, чтобы не сгорела вся бытовая техника в доме. Будет интересно прочитать:

Будет интересно прочитать:

• Устройства защиты от перенапряжения в сети 220 Вольт
• Как пользоваться мультиметром
• Отключили свет за неуплату — что делать

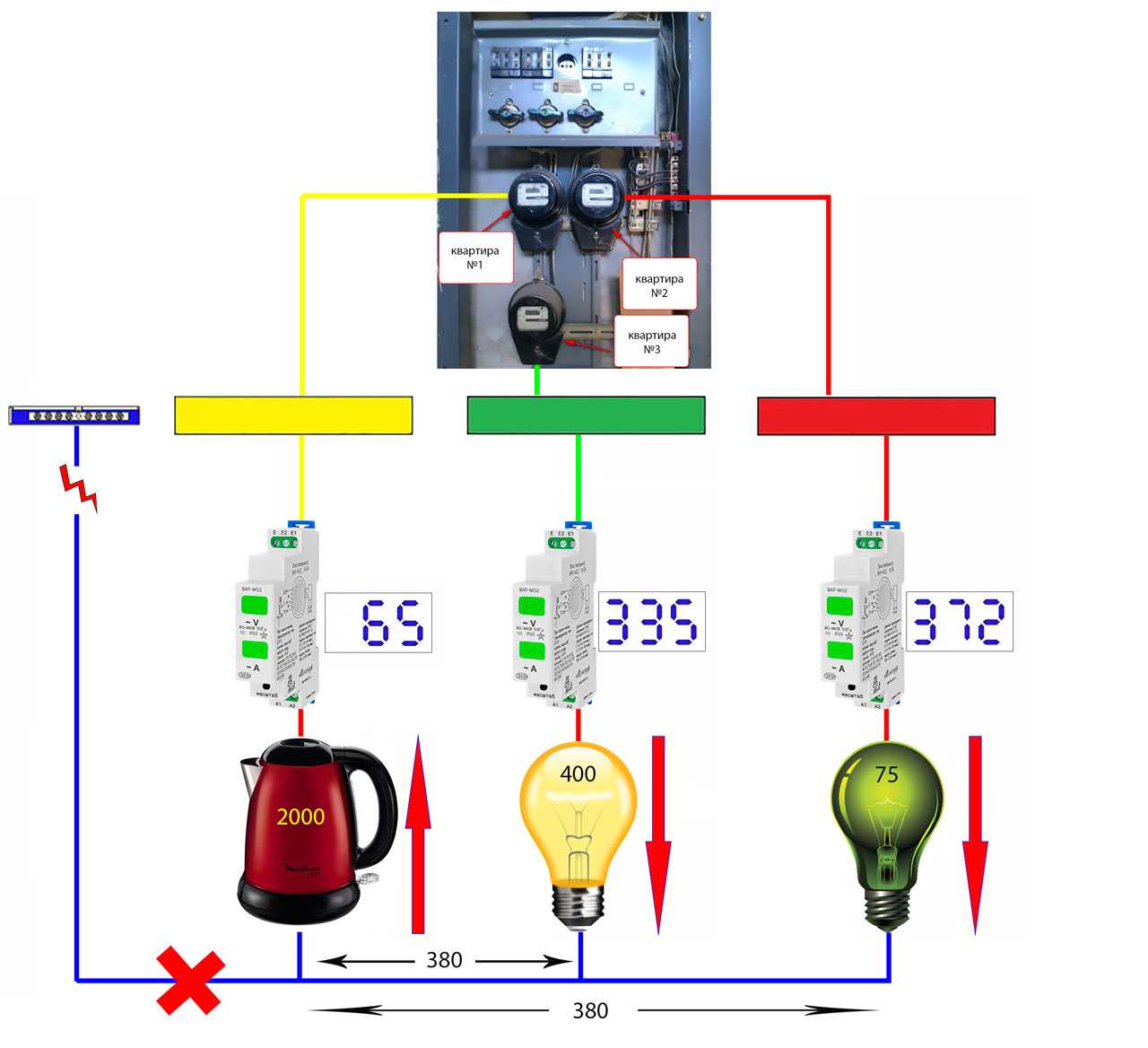

Обрыв нуля и его последствия

Что же произойдет, если случится обрыв нуля? Не важно где, в этажном стояке, в самой трансформаторной будке, либо вообще на воздушной линии, если это частный сектор с ВЛ или ВЛИ. Почувствуют это все, кто будет подключен после данного обрыва

Так вот, в этом случае ток, начав свой путь от одной фазы, проходит через своего потребителя и уходит к источнику питания не через ноль, потому что там обрыв, а возвращается через другую фазу и сопротивление второго потребителя.

Фактически у нас мгновенно получается вместо параллельной схемы, последовательная схема, рассмотренная ранее. Со всеми ее недостатками и перераспределением напряжения в зависимости от мощности потребителя.

И здесь уже нужно отталкиваться не от 220 вольт, а считать начиная от 380 вольт. Ноля то в цепочке нет, и все электроприемники оказываются включенными между двух фаз.

Если их мощности будут примерно одинаковыми, то напряжение равномерно распределится между всеми розетками в квартирах, и вполне возможно, что никто ничего даже и не заметит.

Но стоит кому-то включить у себя что-то помощнее, вот тут то и произойдет моментальный скачок. У данного потребителя в квартире напряжение резко упадет (из-за его мощного токоприемника), а у всех других подскочет.

У кого было меньше всего включено бытовых приборов по фазе, как раз и появится близкое к 380в напряжение. Явление это мы рассматривали ранее при изучении последовательного подключения.

Чем меньше мощность в последовательной цепи, тем больше сюда приходится напряжения. Более мощные потребители получают меньший перекос, менее мощным — достается самое высокое напряжение.

Если вы хотите разрывать ноль на вводе, то всегда используйте автоматы, которые это делают только с одновременным отключением всех фаз (двух полюсный или четырехполюсный автомат с общим «язычком»).

Причины техногенного характера

1. В многоквартирных домах, особенно старой постройки, линии электросети сильно изношены, сечение может не соответствовать нормативам Правил устройства электроустановок (ПУЭ). Кроме того, имеют место факты несанкционированного ремонта, самостоятельной замены проводки, выполненной несертифицированными домашними «электриками». Контактные группы (клеммные колодки) испорчены коррозией, многочисленными подгораниями точек контакта. Возникают скрутки проводов из различных металлов, что приводит к электрохимической коррозии.При таком состоянии проводки, даже исправная и качественная трансформаторная подстанция не в состоянии обеспечить стабильные параметры при изменении тока нагрузки. Особенно заметны скачки напряжения в электросети в летний период (когда жители включают кондиционеры), и при наступлении темноты.
2. Трансформаторные подстанции построены еще в прошлом веке. В результате изношенности, оборудование не в состоянии противодействовать перегрузкам по току, поэтому постоянно возникают серьезные просады напряжения. Часть таких трансформаторов конструктивно не имеют средств стабилизации.
3. Наращивание дополнительных мощностей потребления на линейном уровне. Любая подстанция имеет резерв по мощности. Если он не задействован, то кратковременные перегрузки гасятся запасом по току, и напряжение остается стабильным. В результате неконтролируемой застройки, энергетики вынуждены подключать новые линии на существующие сети, полностью выбирая резерв. иногда, по причине коррумпированности представителей энергетических компаний, застройщику удается даже превысить лимит потребления.Как следствие — энергосети постоянно работают в режиме перегрузки, и малейшее увеличение потребляемой мощности неминуемо приводит к скачкам напряжения.
4. Рост энергетической нагрузки в масштабах каждой квартиры (домовладения). Современный житель (особенно в городской среде) неизбежно увеличивает количество используемых электроприборов. В каждой комнате устанавливается телевизор, в квартирах имеются компьютеры, посудомоечные машины, мультиварки. Кондиционер уже давно входит в стандартное оснащение жилища. Разумеется, каждый персональный ввод электросети ограничен автоматом защиты. Но его максимальный показатель по току не рассчитан на постоянное потребление на грани срабатывания. Когда в каждой квартире сила тока близка к порогу срабатывания автомата, сети испытывают значительные перегрузки, и напряжение падает.
5. Обрыв или потеря контакта на линии нейтрали. В этом случае напряжение не пропадает (как при однофазном подключении), а резко возрастает. Превышение может составить несколько сотен вольт: зафиксированы случаи, когда напряжение в аварийной сети достигает 400–500 вольт. Понятно, что при большой нагрузке эти перепады приводят к срабатыванию линейных средств защиты. А если потребление ниже среднего, выходит из строя бытовая техника. Возможен даже пожар.
6. Самовольная коммутация электросетей на вводе. Некоторые недобросовестные жильцы используют в качестве нейтрали, системы водопровода или отопления, для обхода приборов учета электроэнергии. В этом случае возникает разброс линии фазы и нуля. Помимо опасности прикосновения к радиаторам отопления, такие художества приводят к скачкам напряжения в сети.
7. Подключение промышленного оборудования к линиям бытового назначения. Довольно часто можно наблюдать, как при строительстве домовладения, или объекта торговли (ларька), бригада работает с мощной бетономешалкой или сварочным трансформатором, запитанным от обычного щитка питания. Разумеется, потребление в активном режиме порядка 5–10 кВт в одной точке, приводит к просадам напряжения на линии.
8. Случается, что бытовая линия электропередач расположена в непосредственной близости от высоковольтных мачт, либо контактного провода троллейбусного или трамвайного маршрута. В этом случае возможен эффект наведенного напряжения.
9. Нельзя забывать о природных факторах. Речь идет не только о непосредственном грозовом разряде прямо в линию электропередач (хотя и такое случается).Статика является серьезной проблемой не только при прохождении сквозь ЛЭП грозового фронта (даже без молний), но и во время так называемых суховеев.

Сколько нужно для электроприборов

Оборудование, выпускаемое в России для внутренних потребителей, работает и при 220 В, и при 230 В, потому что производители закладывают необходимый запас от -15 % до +10 %. от номинала. Но в каждом конкретном случае допустимый диапазон характеристик питающей сети для прибора указывается в паспорте изделия или на его этикетке. Например, компьютеры могут работать при 140 — 240 В, а зарядное устройство телефона при 110 — 250 В. Данные маркировки часто наносятся на само изделие.

Наиболее чувствительны к качеству электроэнергии устройства, имеющие электродвигатели. Здесь пониженное напряжение может привести к сложностям в запуске и к сокращению срока службы оборудования, а повышенное приведёт к перегрузкам, также сокращающим период эксплуатации. Если взять обычную лампу накаливания и понизить напряжение питания на 10%, то интенсивность свечения заметно уменьшится, а если его увеличить — её срок службы сократится в 4 раза.

Допустимая максимальная норма в сети — 253 В. Эта величина может оказаться слишком высокой для электрооборудования, рассчитанного на 220 вольт. Разница в напряжении приведет к перегреву блоков питания, сетевых адаптеров, к преждевременному выходу приборов из строя.

Если вы заметили, что ваша техника стала перегреваться, выходить из строя, проверьте напряжение в сети. При обнаружении отклонения более чем на 10%, срочно обратитесь в вашу сетевую компанию. Там обязаны принять меры по ликвидации факторов, вызвавших нарушения.

Теперь вы знаете, какая все же норма напряжения в сети РФ по ГОСТ. Если возникли вопросы, задавайте комментарии под статьей. Надеемся, информация была для Вас полезной и интересной!

Материалы по теме:

• Что делать, если низкое напряжение в сети
• Как пользоваться мультиметром
• Что делать, если из-за скачка напряжения сгорела техника

25.02.2020

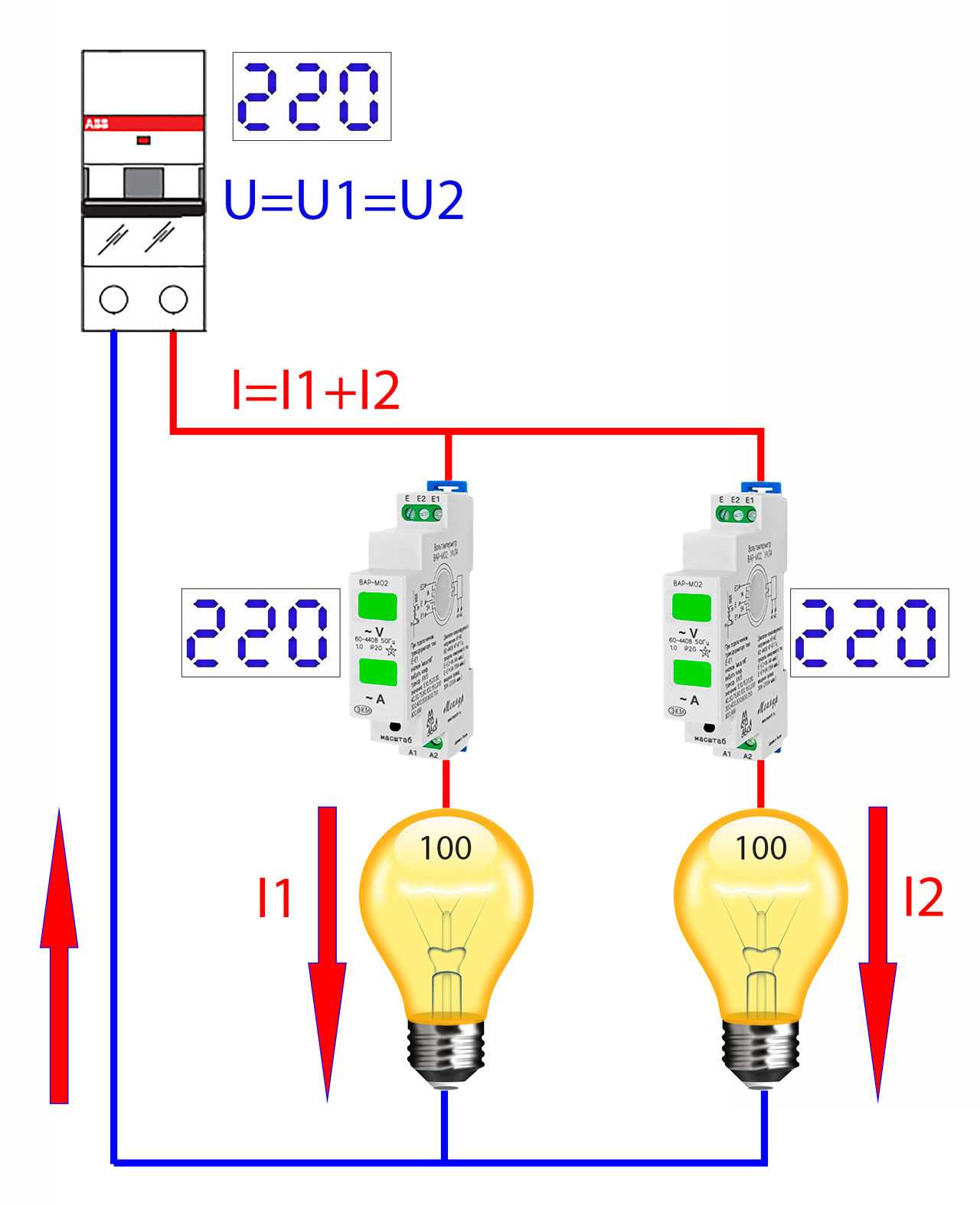

Схема параллельного включения

При параллельном подключении, фазный и нулевой проводники одновременно приходят ко всем потребителям в цепи. Нарисуем такую схемку, где этими потребителями будут обыкновенные лампочки накаливания.

На входе напряжение составляет 220в. При таком подключении, на каждой лампочке напряжение будет одинаковым, и при достаточном сечении проводников и малой нагрузке, не будет сильно отличаться от вводного.

При этом отключение или включение каждой лампочки по очередности, не сильно скажется на его значениях. Именно по такой схеме и подключены все розетки в ваших квартирах.

Однако если напряжение будет одинаковым, ток в цепи будет разным. Общее его значение складывается из суммы токов проходящих через лампочку №1 и №2.

Вы можете включать и более мощные приборы (лампы 200Вт, чайник), и все будет прекрасно работать.

Последовательное подключение токоприемников

Схема последовательного подключения несет в себе уже существенные изменения. Здесь питающий проводник (это может быть фаза или ноль), сначала приходит на первую лампочку, а далее от нее уходит на следующую.

Только после этого он возвращается на вводной автомат или в общую сеть.

Не важно количество токоприемников, их может быть 2,3,4 и более. Главное, чтобы они были строго подключены один после другого

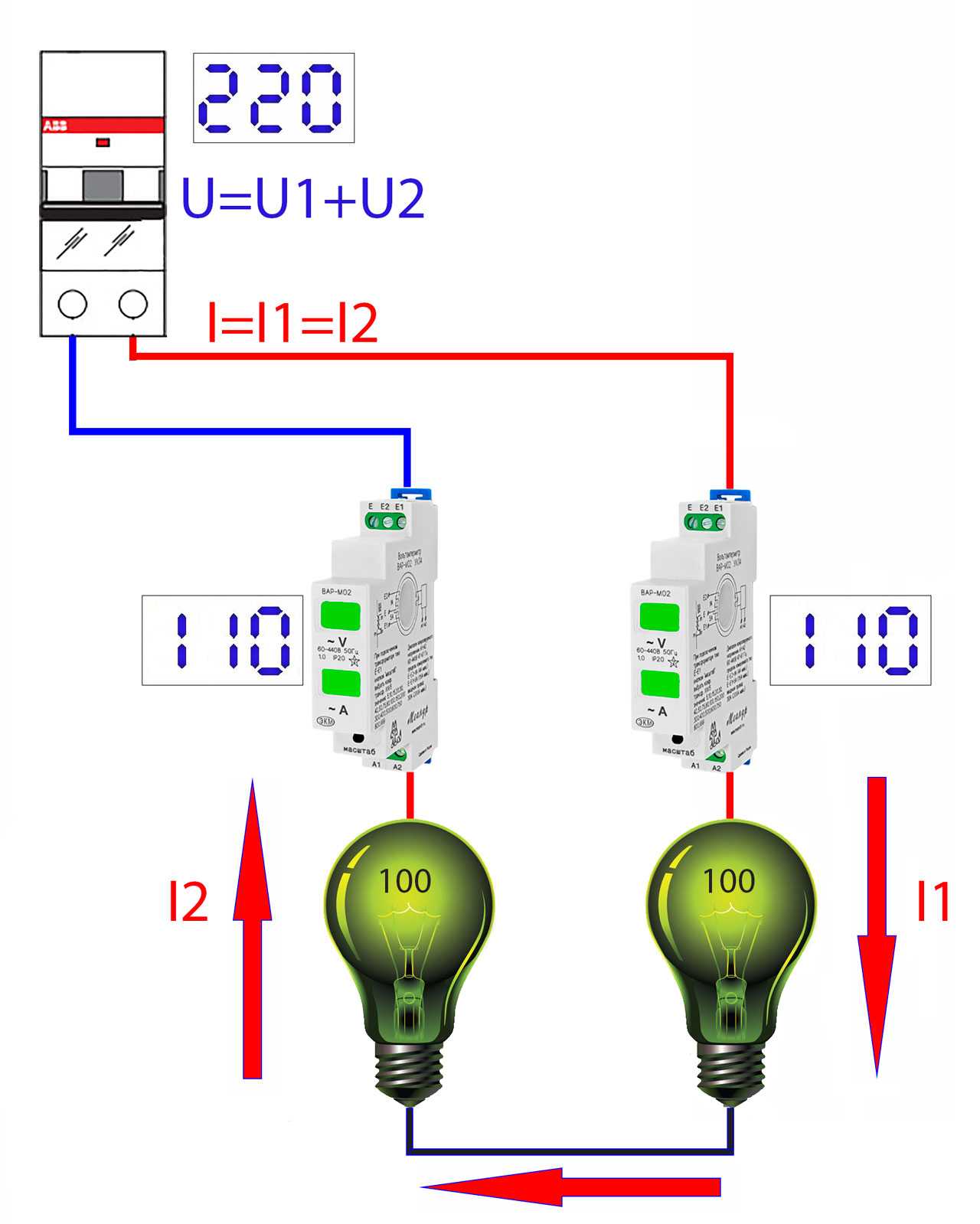

Что же изменится, если вы включите последовательно две лампы по 100Вт? А случится то, что напряжение на них упадет примерно в два раза.

При этом общее вводное напряжение будет складываться из суммы падений напряжений на лампе №1 и лампе №2. То есть, 110в на одной и 110в на другой. Кстати, такой казалось бы недостаток, можно очень хитро использовать несколькими способами.

Напомню, что в параллельной схеме, U везде было одинаковым, не важно в какой точке. Здесь же одинаковым будет ток, при том в любой части электрической цепи  I=I1=I2

Однако такая ситуация с равномерным падением напряжения, будет наблюдаться только в том случае, если все эл.приемники будут одинаковой мощности. Стоит вместо одной 100Вт лампы вкрутить 200 ваттную, и вы сразу же увидите разницу.

На лампочке 100Вт будет напряжение 146В и она будет гореть довольно ярко. В то же время более мощная 200 ваттная будет еле светиться.

Связано это с тем, что падение напряжения напрямую зависит от сопротивления потребителя. На более мощных приборах сопротивление маленькое.

Вот примерные данные по стандартным лампочкам, предназначенным для работы в сети 220В:

40Вт — 1210 Ом

60Вт — 806 Ом

100Вт — 485 Ом

200Вт — 242 Ом

Преподаватели физики очень часто задают вопрос: если две лампочки разной мощности включить последовательно в одну цепь, какая из них будет светить ярче?

Ответ здесь представлен выше. Менее мощная лампа в этом случае, будет всегда светиться ярче.

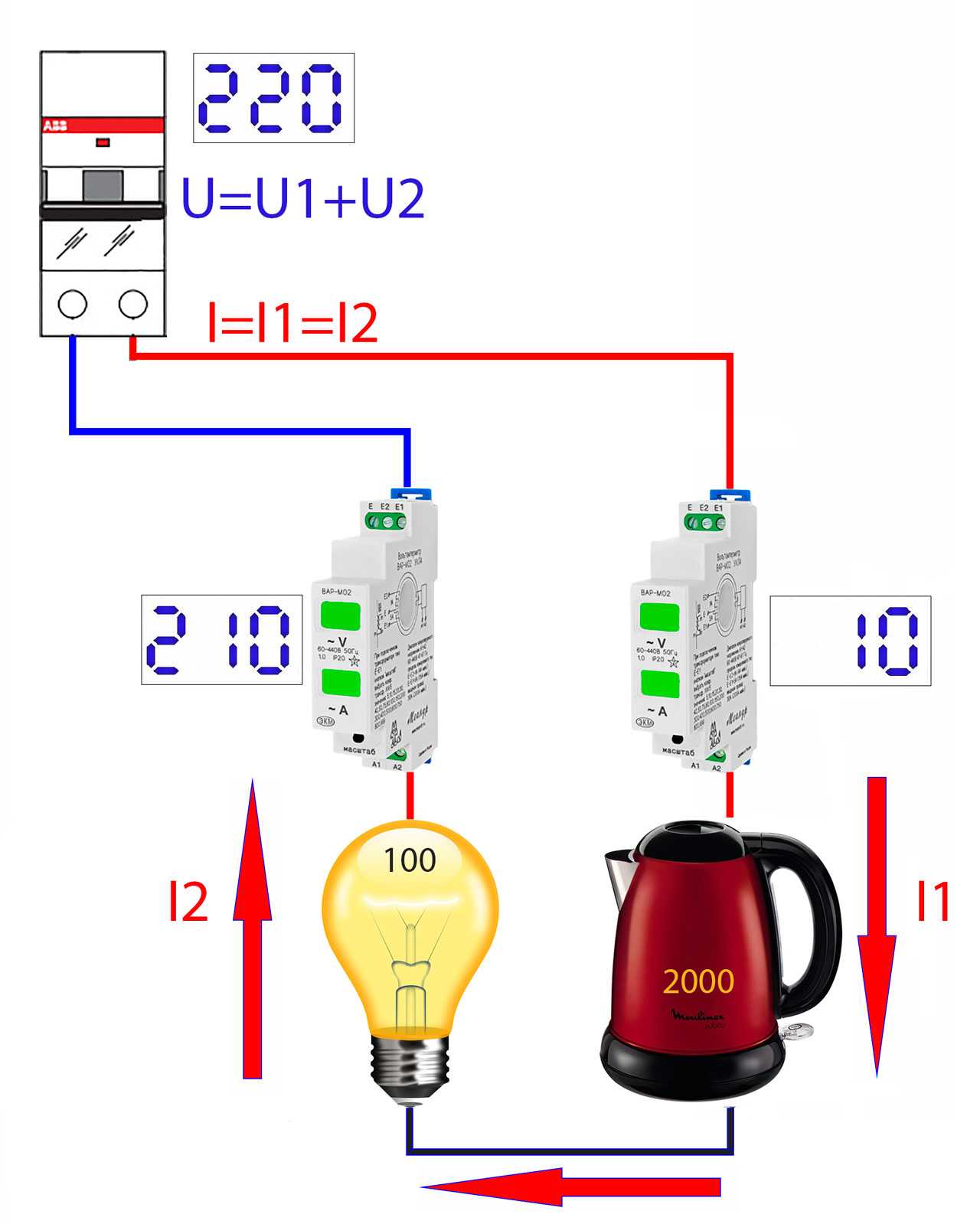

Если взять еще более мощный прибор, например 2-х киловаттный чайник или фен, то разница в напряжении будет еще существеннее. Почти все оно будет отдаваться менее мощной лампе, чайник же при этом даже не запустится.

Он будет восприниматься сетью как обычный провод, через который просто течет общий ток. Фактически сеть его замечать не будет, отдавая все напряжение на маломощный объект.

Для наглядности это можно сравнить с потоком воды, проходящего последовательно через трубы разного диаметра. Сначала у него на пути попадается труба малого диаметра (эл.приемник малой мощности), и чтобы прогнать через нее воду, придется приложить существенное усилие=напряжение.

Далее идет труба с гораздо большим диаметром (эл.приемник большей мощности). При прохождении через нее, никакого усилия=напряжения, вода практически не прикладывает.

Поток как бы и не замечает этого несущественного сужения. То же самое и с электричеством при последовательной схеме.

Как примерить два нормативных документа?

Несмотря на описанные выше несоответствия, оба стандарта допускают возможное отклонение характеристик от номинальной величины на 10% как в большую, так и в меньшую сторону. Однако заметьте, что норма в 220 В будет  допускать отклонение напряжения в пределах от 198 В до 242 В. В то же время, новый номинал в 230 В будет иметь разброс от 207 В до 253 В между возможным минимумом и максимумом в розетке.

Чтобы выровнять несоответствие между разными стандартами ГОСТ 29322-2014 предусматривает такие варианты напряжения для сетей 230 В в таблице А.1:

• номинальное – 230 В:
• наибольшее используемое для питания – 253 В;
• наименьшее для питания – 207 В;
• наименьшее используемое – 198 В.

Как видите, здесь нижний предел допустимой нормы напряжения расширен до 198 В, что необходимо, как один из этапов эволюции старой отечественной системы к современным стандартам. Таким образом, новые нормы не исключают 220 В, а включают их, как допустимое отклонение от международного стандарта, к которому отечественные электроснабжающие организации еще не перешли в силу тех или иных обстоятельств.
