Подключение тв розетки

Схема подключения

Чтобы подключить, используют две основные схемы:

  1. Параллельная, также называемая «звездой».
  2. Последовательная, которую называют проходной или «шлейф».

В интернете можно найти ещё большое количество вариантов, и затейливых советов, как подключить телевизионную розетку. Но есть нюанс – все они всего лишь комбинации двух основных видов. Поэтому нет смысла выбирать сложно выполнимые задачи мудреным описанием. Два типа похожи на простые электронные схемы, но при этом используют меньшее напряжение.

Звезда

В прежние времена в доме ставили только один телевизор и видео приемник. Сейчас практически в каждой комнате (в гостиной, в спальне) можно увидеть по ТВ-устройству.

Чтобы подключить аппараты к одному кабелю, который тянется от щитка или антенны, необходимо устройство раздачи – это разветвитель и сплиттер.

Иными словами, это коммутирующий организатор, к которому с одной стороны подключают антенный кабель, и он имеет несколько выходов для телевизоров.

В таком случае используется параллельное подключение, которое хорошо отражается на качестве сигнала. Для бесперебойной работы, нужно выбрать удобное место монтажа. Идеально подходит коридор.

От одной точки проще проводить осветления в разные комнаты. Если один из кабелей повредиться, все остальные системы будут функционировать по-прежнему.

Можно использовать улучшенную схему звездочка, подключив усилитель. Таким образом, это станет гарантом минимизации затухания поступаемого сигнала от видеоприемника. Мощности хватит несколько приемников.

Используя параллельное соединение, нужно использовать простые или оконечные типы. Второй вид предпочтительнее, поскольку поможет избежать помех, если один телевизор используется редко. От простых вариантов они отличаются волновым сопротивлением 75 Ом. Так сигнал уравновешивается.

Шлейф

Это последовательная схема, это на которую можно потратить меньше денег, но при этом качество сигнала станет хуже, чем при подключении предыдущего варианта. В прежние годы использовали только эту схему, но новые технологии вытеснили ее, поскольку работают исключительно с помощью параллельного соединения.

«Шлейф» пригодится, если в доме подключено аналоговое телевидение, и в ближайшее время жильцы не планирует менять его на другие варианты.

В проходных розетках устанавливают специальные фильтры, которые заглушают сигнал. Если фильтр не установлен, то на экране появляется рябь.
При покупке нужно изучить характеристики затухания на проход, что может равняться от 1,5 до 5 ДБ, и на ответвление – от 10 до 15 ДБ. Желательно отдавать предпочтение меньшим параметрам.

Если качество подключения улучшится, сигнал станет слабее, даже если использовать усилитель или авторегулятор. Поэтому если в доме больше 5 приемников, желательно использовать параллельную схему подключения

При этом важно внимательно изучить договор со своим провайдером, поскольку иногда они ограничивают активные точки, а за дополнительные варианты налагают штраф

Подключение кабеля без ТВ розетки

А можно ли сделать выход телевизионного кабеля из стены также аккуратно как с розеткой, но при этом не используя ее? Можно, при этом вы еще получите 3 преимущества такого подключения:

не нужно покупать дорогостоящую TV розетку (экономия средств доходит до 5-ти кратной величины!)

нет необходимости в монтаже отдельного куска кабеля для подключения разъема телевизора к розетке

нет ухудшения качества сигнала. На F разъемах ДМВ диапазона сигнал затухает всего от 0,1 до 0,3 дБ.

Все это достигается путем применения обыкновенных заглушек. Изначально в стене закладываете достаточный запас кабеля, чтобы его хватило для прямого подключения к телевизору (1-1,5 метра).

В заглушке высверливаете отверстие по диаметру кабеля и выводите через него проводник.

Смотрится это все также красиво, как и на обыкновенной розетке.

Единственный минус — такого рода заглушки имеются не у всех производителей и могут отсутствовать на определенных сериях.

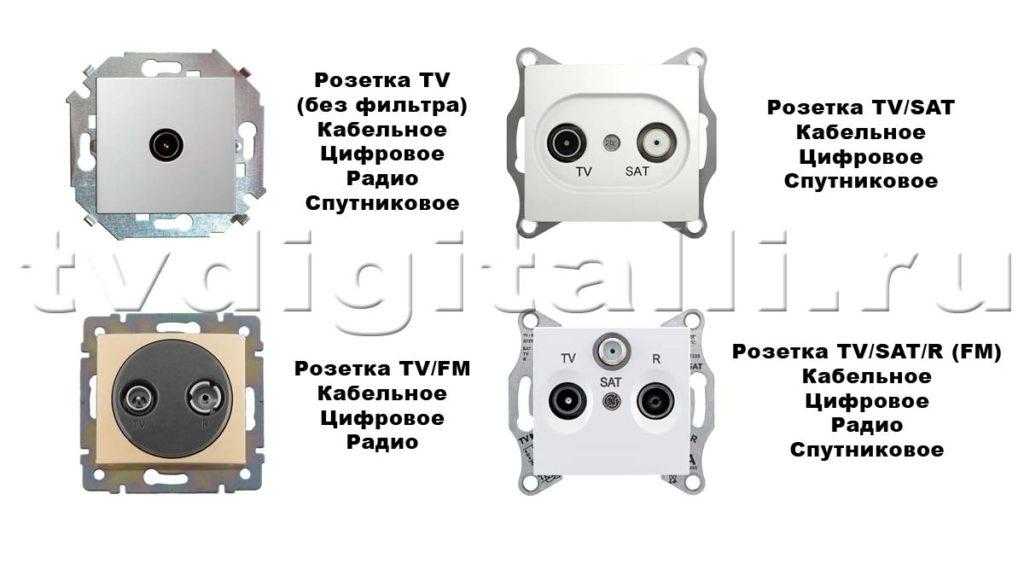

Виды ТВ розеток

Современная розетка под антенну имеет фильтры для подавления шумов. Количество помех от этого снижается, а качество приёма улучшается.

  • Для приёма спутникового вещания необходима модель с маркировкой SAT.
  • Для приема радио маркировка FM.
  • Для аналогового, кабельного и цифрового сигнала маркировка TV.

Существуют одинарные и интегрированные в блоки, оконечные и проходные устройства. В зависимости от способа монтажа они изготавливаются в двух версиях – поверхностные и скрытые. В последних предусмотрены соответствующие монтажные коробки.

Виды телевизионных розеток

Одинарная ТВ

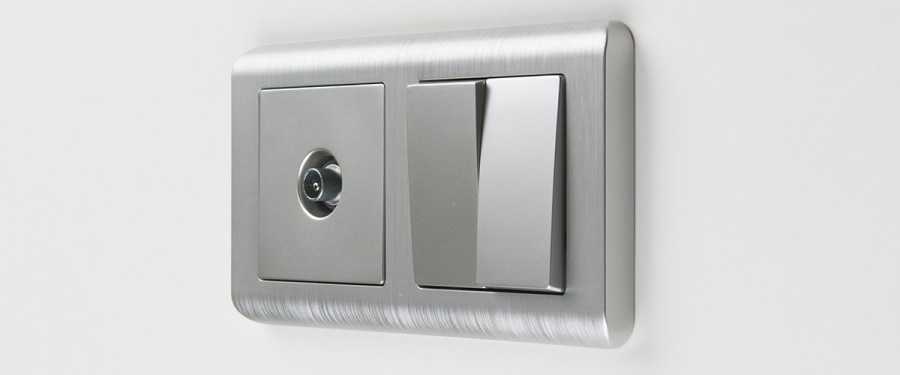

Одинарная модель на один разъем – обычное электроустановочное устройство для соединения телевизора с антенной. Она не снабжена согласующими устройствами, отчего подвержена эффекту отражения сигнала обратно в кабель, что сказывается на качестве изображения.

Проходная

Проходная розетка – это фактически сплиттер. Сигнал, попадая в неё, поступает не только на гнездо, но и перенаправляется далее, к следующей розетке или к оконечной в цепочке.

Какая разница между оконечной и простой моделями

Все виды характеризуются различной спецификой затухания сигнала. Оконечную розетку от простой, одинарной, отличает большая величина затухания.

Подключение телевизионной розетки

Телевизионная розетка фирмы Legrand представлена на фото ниже:

Вид с обратной стороны:

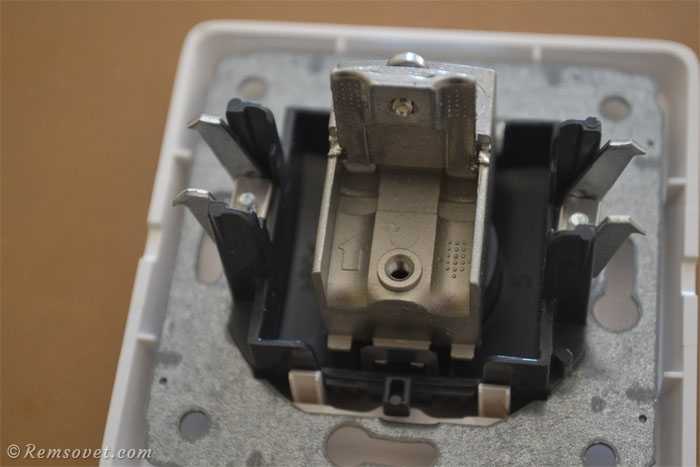

1. Для подключения кабеля к розетке необходимо выкрутить болт и открыть металлическую крышку:

Пластиковый корпус ТВ-розетки необходимо снять до монтажа, потому что он перекрывает отверстия для болтов. На некоторых фото ниже розетка в корпусе, т.к. там целью является показать, что и куда подключаем

2. Затем ослабляем болт, который необходим для фиксации внутреннего проводника (медной жилы)

3. Медный стержень ТВ-кабеля нужно вставить в отверстие слева, а проволочная обмотка (экран) должна соприкасаться с корпусом, я обмотал её вокруг изоляции кабеля (см. фото ниже):

4. Закрываем крышку и закручиваем оба болта:

5. Теперь, когда розетка подключена к ТВ-кабелю, устанавливаем её в подрозетник и фиксируем. Закручиваем болты фиксаторов розетки, а также болты подрозетника:

6. Устанавливаем пластиковый корпус ТВ-розетки

7. ТВ-розетка готова к эксплуатации:

Теперь, когда телевизионная розетка установлена, нужно подготовить кабель для её соединения с телевизором.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

  • При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
  • Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
  • Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
  • Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап – монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

  • Накладыющаяся
  • Закрытый монтаж
  • Проходная

Далее понадобятся рабочие инструменты для монтажа:

  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора:

  • По габаритам прибора проделывается отверстие в стене.
  • Непосредственно сама установка и фиксирование устройства.
  • Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
  • Закрепляем все с помощью винта.
  • Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Основные типы ТВ розеток

Производители делят розетки для тв антенны на три типа:

  • одиночные;
  • оконечные;
  • проходные.

Одиночная или простая телевизионная розетка

ТВ розетка одиночная Legrand Etika TV розетка одиночная Legrand Valena ТВ розетка простая Schneider Electric Glossa TV розетка простая Schneider Electric Unica

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

TV розетка проходная Legrand Etika ТВ розетка проходная Legrand Valena TV розетка проходная Schneider Electric Glossa ТВ розетка проходная Schneider Electric Unica

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

TV розетка оконечная Legrand Etika TV розетка оконечная Legrand Valena ТВ розетка оконечная Schneider Electric Sedna ТВ розетка оконечная Schneider Electric Unica

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

  • Legrand: Valena, Etika, Celian, Galea Life;
  • GIRA: SYSTEM 55, Е 22, F100;
  • Schneider Electric: Sedna, Glossa, Odace, Unica;
  • IEK: Кварта

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

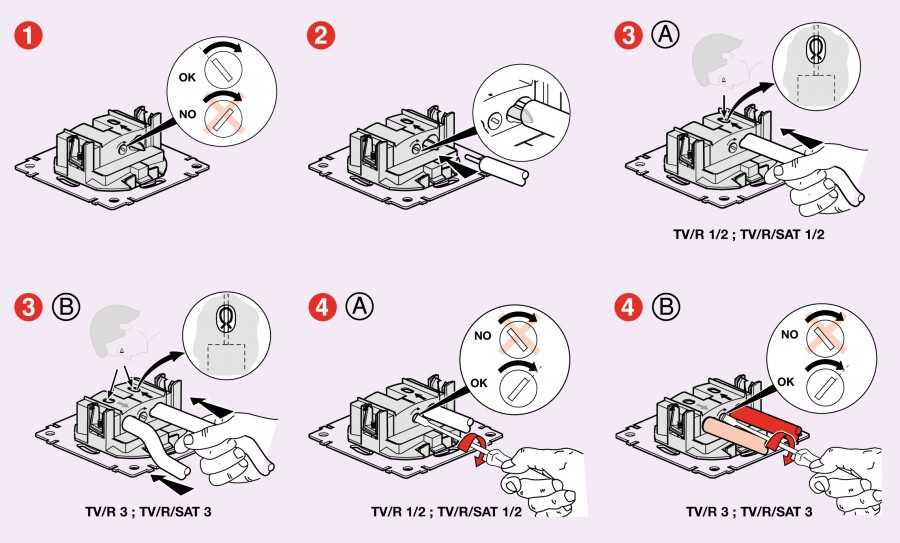

Как подключить телевизионный кабель к розетке

Осторожно, стараясь не повредить оплётку и центральный проводник, зачистите концы кабеля. Для этого ножом сделайте два круговых надреза: первый (мелкий) – на расстоянии 2 см от края наружной изоляции и второй, прорезающий изоляцию между центральной жилой и оплёткой, – в 6-8 мм от края

Снимите срезанные участки оболочек.

Очищенный конец кабеля вставьте в клеммную колодку, которая расположена в задней части корпуса. Затяните винтовой механизм с помощью отвёртки (проверьте надёжность контакта). Вставьте устройство в подрозетник и закрепите его с помощью винтов, которые регулируют боковые фиксаторы. Прикрутите декоративную рамку.

Современные изделия при подключении не требуют специальной подготовки кабеля, достаточно вставить очищенную жилу в зажимное крепление, где она прижимается автоматически к контактной клемме, а клиновидный упор проникает под изоляцию и замыкает контакт.

Подготовка ТВ-кабеля для подключения

Для подключения к телевизионной розетке нам нужно подготовить кабель, подведённый к подрозетнику. Для этого:

1 – Снимаем изоляцию ПВХ

2 – Из металлической оплётки («экрана») делаем скрутку, а фольгу срезаем. Как говорилось выше, я использую кабель RG-6U и у него довольно «жидкая» оплётка (мало проволочных элементов), поэтому я и делаю скрутку. Есть кабели с более массивной оплёткой, в таких случаях её просто сдвигают, чтобы срезать диэлектрик и оголить медную жилу. Кстати, фольгу можно не срезать, иногда её оставляют, и в сети довольно много примеров и схем, где фольга остаётся. Но как я понимаю, фольга выступает в качестве дополнительного экрана, который защищает сигнал от помех (например, когда ТВ-кабель проложен рядом с силовым) и на качество соединения не влияет.

3 – Оголяем медную жилу, аккуратно снимая изоляцию (диэлектрик).

Поэтапный процесс подготовки коаксиального кабеля для ТВ-розетки представлен на фото ниже:

Кабель подготовлен, теперь непосредственно можно перейти к самой розетке.

Схемы

Для антенного кабеля есть несколько типов подключения – он может быть включен индивидуально, параллельно и последовательно. Последние два, для упрощения называют звездой и шлейфом соответственно. Схема выбирается, исходя из планируемого количества ТВ-приемников.

Для единственного телевизора достаточно будет индивидуального включения. Для этого, достаточно подвести кабель к нужной позиции и установить розетку. Несколько устройство потребуют схему «звезду». Здесь понадобится разветвление сигнала при помощи сплиттера.

При последовательной схеме, телевизоры включаются в сеть по порядку. Здесь стоит учитывать, что повреждение провода на одном участке выведет из строя несколько приемников.

Также, последнее устройство может получать недостаточный по мощности сигнал, что приведет к искажениям, однако в современных телевизорах такой нюанс учитывается и нивелируется производителями.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

У прибора имеется вход и несколько выходов. Такая схема с использованием сплиттера и получила название «звезда».

Как видно по рисунку, в схеме есть ещё усилитель сигнала. Обычно на входном тв-кабеле подаётся установленная мощность, которой хватает на 1-2 приёмника. Но если телевизоров больше, и соседи тоже не отстают, входной величины может и не хватить. Как вариант, можно попросить добавочную мощность в компании, которая обеспечивает вас «телевидением». Обычно у них есть для этого резервы. Или озадачиться установкой усилителя как на рисунке.

Для подключения по схеме «звезда» подходят одиночные или оконечные тв-розетки. Потому как от сплиттера к каждому телевизору будет уходить свой собственный кабель.

Один совет по выбору типа. Если планируете занять все розетки в схеме звезда — подойдут и оконечные, и простые. Если же какая-то останется незадействованной — берите оконечные, чтобы не было помех на ТВ-экранах. Дело тут вот в чём. У оконечной розетки есть «встроенное» волновое сопротивление на 75 Ом, как в линии. И ей все равно, воткнут ли кабель в телевизор. Одиночная розетка не получила «своего» сопротивления для равновесия и заимствует его у телевизора. А когда подключённого приёмника нет, неуравновешенность розетки с линией отражается на экранах других ТВ в виде всяческих искажений изображения.

Плюсы «звёздного» подключения

  • Удобная разводка кабелей с креплением в распределительной коробке. Для монтажа хорошо и для проверки, всё в одной точке собрано.
  • Неисправность на одной линии не рушит всю систему, потому как линии независимые. Если какой казус с кабелем или розеткой приключится на одной ветке, остальные будут работать, как ни в чём не бывало.
  • Телевизионный сигнал теряет минимум мощности, а с усилителем, так и вовсе не теряет, а подпитывается добавочно.

Что касается значительного расхода кабеля при такой схеме, так это смотря как разводку делать. Хороший мастер «раскидает» кабель оптимально и разница с протяжкой в одну нитку будет минимальной.

Подключение по проходной схеме

Исходные данные имеем те же, один вход и несколько точек установки ТВ, которые надо обеспечить телесигналами. Проходная последовательная схема или «шлейф» — это прокладка одного кабеля с врезками проходных розеток. И установкой в качестве последней розетки — оконечной.

Проходные розетки сделаны по типу тройника, у них есть вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветки. На одну можно ставить кабель от телевизора, а на вторую конец кабеля к следующей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает контур. В неё даже не обязательно телик втыкать, но быть она должна.

Как уже было сказано, делать такую схему бесконечной нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и нужных F-разъёмов может получиться так, что последние телевизоры будут показывать очень скверно. Несмотря на встроенную автосистему усиления и регулировки сигнала в приёмниках.

Со схемами худо-бедно определились, теперь давайте поговорим об установке.
