Расчет сечения кабеля для водонагревателя

Подключение бойлера к электросети

Самый распространенный и недорогой провод для подключения бойлера к сети 220 вольт – медный, марки ШВВП сечением 2 х 2,5 мм. Такое сечение выдерживает нагрузку до 20 ампер. При мощности бойлера 1,2 кВт токовая нагрузка составит всего 5,45 ампер. Провод в гофрированном самозатухающем шланге крепится к стене дюбелями «быстрый монтаж» с Г-образными шпильками. Диаметр дюбелей – 10 мм, диаметр шпилек – 8 мм.

Также можно проложить провод в подготовленной штробе. Для этого нужен перфоратор с остроконечной пикой или шлифмашина с алмазным кругом. Для облегчения штробления можно использовать стыки бетонных плит. Провод сечением 2 х 2,5 мм прокладывается от места установки бойлера до автомата, а от него – до счетчика.

Прежде, чем проводить подключение бойлера к электросети, обязательно отключите электричество в квартире или в доме. Провод, который подходит к бойлеру, подключается к специальным клеммам в бойлере при помощи крестовой отвертки. Накопительный бойлер часто комплектуется термостатом, поэтому водонагреватели в таком исполнении экономичнее и надежнее в эксплуатации.

Схема подключения бойлера к электросети.

Внимание!

После присоединения провода к автомату или пробкам включать питание не нужно, так как предстоит еще заделать штробу штукатуркой.

Теперь можно начинать пуско-наладочные работы. Сначала резервуар бойлера наполняется водой из холодного водопровода – откройте шаровый кран после тройника на сливном бачке. Затем сразу откройте кран на линии ГВС, чтобы воздух из бойлера уходил, освобождая место под воду. Также откройте смеситель или кран для горячей воды – на кухне или в ванной комнате.

После заполнения резервуара из смесителя пойдет вода – можно его закрывать. Бойлер наполнился, вода в нем создает небольшое давление, поэтому подождите 0,3-2 часа и проверьте все соединения на протечку воды. При появлении капель на стыках подожмите гайки на фитингах.

<h2>Стационарная или временная установка?</h2>

Бойлер проточного типа, в силу своей мобильности, можно подключать не только стационарно, но и временно. Временное подключение воды можно выполнить, используя обычный душевой шланг. В входную трубу с холодной водой врезается тройник, к которому через фитинг подключается гибкий шланг. Перед тройником, как для временного, так и для стационарного подключения, врезается вентиль.

Важно!

Чтобы ТЭН водонагревателя не перегорел, не подавайте на него напряжение без воды в трубах. Включать бойлер можно только после проверки и наличия воды в кране.

Стационарное подключение проточного водонагревателя с ТЭНом – это схема с одновременной подачей холодной и отбором горячей воды. Такая схема монтируется параллельно с системой квартирного водоснабжения. При стационарном подключении тройники (2 шт) врезаются в трубу и на каждом тройнике устанавливается вентиль.

Проточный электрический водонагреватель.

Такая схема позволит исключить в случае необходимости проточный нагреватель их водопровода полностью. Труба с холодной водой подводится к ТЭНу, а горячая вода через гибкий армированный шланг или металлопластиковую трубу подсоединяется к с запорному вентилю.

Внимание!

Если проточный бойлер устанавливается в многоквартирном доме, то, подключая его стационарно, перекройте сначала общий стояк, чтобы горячая вода не попала в водопровод соседних квартир.

Бойлер проточного типа не всегда нравится потребителям, так как горячая вода в нем вырабатывается не постоянно, а по мере надобности. К тому же для нагрева воды после открывания крана или смесителя должно пройти 2-3 минуты, пока не потечет горячая вода. Но такой бойлер легче в установке, и его всегда можно заменить на стационарную накопительную модель.

Подключение лейки и крана

Откручиваете с вашей стационарной лейки-душа шланг подачи воды и накручиваете его на входное отверстие проточника (синего цвета). Там и там резьба одинаковая — ½ дюйма.

При необходимости поменяйте внутреннюю резиновую прокладку (идет в комплекте).

На второй выход красного цвета накручиваете шланг с заводской лейкой от нагревателя.

Таким образом, то что у вас раньше было лейкой от душа – стало подачей холодной воды в проточник. А лейка со шлангом из комплекта – это та самая горячая вода на выходе.

Ошибка №5
Никогда не устанавливайте на выход никаких кранов или вентилей.

Хотя такие штуки и имеют внутреннюю защиту, но бывали случаи, когда при падении давления в системе происходил перегрев внутри нагревательного элемента с образованием пара и все это взрывалось.

Поэтому, когда вода из-под крана течет еле-еле (давление менее 0,03мПа), не пользуйтесь таким нагревом и выключайте все кнопки на корпусе, а лучше сразу выдергивайте вилку из розетки. Это поможет избежать нештатных ситуаций.

Что касается рабочего давления в системе, то такой прибор должен быть рассчитан на уровень до 0,6мПа. Смотрите параметры в инструкции при покупке.

Для первого запуска проточного водонагревателя перекрываете общий вентиль ГВС на входе в квартиру, и переводите положение переключателя на смесителе с крана на лейку.

Далее открываете на 10-20 секунд кран горячей воды и выгоняете воздух из труб. Только после этого можно запускать обогрев на среднем или минимальном уровне.

Помимо лейки в выходное отверстие можно вкрутить специальный тройник, а уже к нему присоединить кран-смеситель из комплекта. Это если прибор ставить над раковиной.

На тройнике имеется переключатель-кнопка с душа на кран.

На этом в принципе и все. Кипятка и мощного напора от такой времянки не ждите, не говоря уже про тропический душ. Но помыться под теплой водичкой в летний период вполне сгодится.

Если у вас нет стационарной лейки от душа или водонагреватель устанавливается на кухне, тогда придется сделать отпайку на любом ровном участке основной трубы через тройник и подключаться уже от нее гибкой подводкой.

Расчет сечения провода может выполнить каждый

Расчет сечения провода является очень важной составляющей качественной и надежной электропроводки. Ведь в эти расчеты закладываются потребляемая мощность электро оборудования и длительно допустимые токи, которые способен выдержать провод в нормальном рабочем  режиме

Ведь в эти расчеты закладываются потребляемая мощность электро оборудования и длительно допустимые токи, которые способен выдержать провод в нормальном рабочем  режиме.

К тому же все мы хотим иметь гарантию и быть уверенными в  электро и пожаробезопасности электропроводки, поэтому расчет сечения провода является таким важным.

Давайте посмотрим, к чему же может привести неправильный выбор сечения провода.

В большинстве случаев электрики работающие сейчас на рынке в данной сфере  услуг не утруждают себя выполнением вообще каких либо расчетов, а просто завышают или занижают сечение провода.

 Связано это как правило с тем, что они по прошествии длительного времени после окончания учебных заведений не помнят как это делается, так как полученные знания вовремя не закреплялись на практике.

 В большинстве своем этими знаниями обладает  некоторая часть энергетиков и главных инженеров и то в силу того, что их знания изо дня в день эксплуатируются в данном направлении.

Если сечение провода больше требуемого

Теперь, рассмотрим пример с завышенным сечением провода, выбранным больше чем требуется для оборудования. Про запас в народе даже поговорки всякие разные есть, не лишний мол он. В разумных приделах он действительно не лишний, но обойдется гораздо дороже требуемого.

На приведённый в примере выше водонагреватель мощностью 3 кВт, по расчету, нам требуется  сечение провода 2,5 мм2, смотрим по таблице 1.3.4  приведенной в ПУЭ (правила устройства электроустановок).

А в нашем случае допустим был использован провод  6 мм2, стоимость этого провода буде в 2,5 раза выше чем 2,5 мм2, допустим 2,5 стоит 28 рублей, а 6 стоит 70 рублей за метр. Потребуется нам допустим 20 метров, в первом случае мы потратим 560 рублей, а во втором 1400 рублей, разница в деньгах очевидна.

А представьте, если вы сделайте сделайте завышенными проводами всю квартиру, сколько денег в этом случае вы выкинете на ветер. Отсюда вопрос, а нужен ли вам такой запас?

Подводя промежуточные итоги, мы узнали что неправильный расчет сечения проводов имеет очень неприятные, а в некоторых случаях серьезные последствия, поэтому подходить к выбору сечения проводов просто необходимо правильно, грамотно и серьезно.

Таблица сечения медных проводов по длительно допустимому току (ПУЭ таблица 1.3.4)

Если, значение находиться в интервале между двумя токами различных сечений, в нашем случае 15 А и 21 А, всегда берем большее. Расчетное сечение  провода необходимое для подключения водонагревателя мощностью 3 кВт 2,5 мм2.

Итак, на приведенном в примере водонагревателе мощностью 3 кВт, мы произвели расчет сечения проводов, выяснили почему нельзя занижать и завышать сечение проводов. Научились определять длительно допустимые токи, а так же правильно выбирать сечение провода.

Аналогично по формуле  также можно выполнить расчет освещения, благодаря чему вы достигните оптимальной освещенности не напрягающей зрение и качественное распределение светового потока.

Выполнив расчет сечения провода своими руками вы сэкономите:

• На закупке проводов, стоимость провода увеличивается с сечением.

  Например, 1 метр негорючего провода марки ВВГнг довольно неплохо зарекомендовавшего себя в монтаже внутренней электропроводки сечением 1,5 квадрата стоит 15 рублей, а такой же провод сечением 2,5 квадрата стоит 23 рубля, разница в 8 рублей с одного метра, со 100 метров это уже 800 рублей.

• На закупке устройств защиты автоматические выключатели, УЗО. Чем больше ток срабатывания устройства, тем больше цена. Например однополюсный автоматический выключатель на 16 Ампер стоит 120 рублей, а на 25 Ампер уже 160 рублей, разница в 40 рублей. Средний силовой щиток набирает порядка 12 автоматических выключателей с каждого по 40 рублей получится 480 рублей. Разница стоимости УЗО буде еще больше , порядка 200-300 рублей.

ИТОГО:

• со 100 метров неправильно рассчитанного провода
• 12 автоматических выключателей
• одного УЗО

В среднем можно сэкономить – 1580 рублей

*Среднее количество провода требуемое для полной замены электропроводки среднестатистической однокомнатной квартиры составит 200-300 метров, без учета телевизионных и интернет проводов.

Связь мощности и сечения кабеля

Существует прямая связь мощности подключаемого электрооборудования и сечения, используемых для питания проводников (кабеля или проводов).

Примечание: Говоря про сечение кабеля, мы говорим о сечении жил кабеля входящих в его конструкцию.

Суть этой связи в следующем. Каждый проводник способен без нагрева проводить электрический ток до определённой величины. Чем сечение проводника больше, тем больший ток он может проводить.

Так как существует математическая связь между силой тока и мощностью подключенного прибора, то есть математическая связь между сечением жил кабеля и мощностью, в нашем случае, электрического котла отопления.

Называется такая зависимость «выбор проводников по нагреву» (ПУЭ-6, глава 1.3.). Считать ничего не нужно, можно воспользоваться таблицами ПУЭ.

Это для проводов

Это для кабелей

Пользоваться таблицам не сложно.

• По максимальной мощности котла считаете ток нагрузки (мощность делите на 220 или 380 В);
• Ищите по таблице ток нагрузки;
• Смотрите допустимое сечение жил проводников;
• Если нужно округляете сечение в большую сторону.

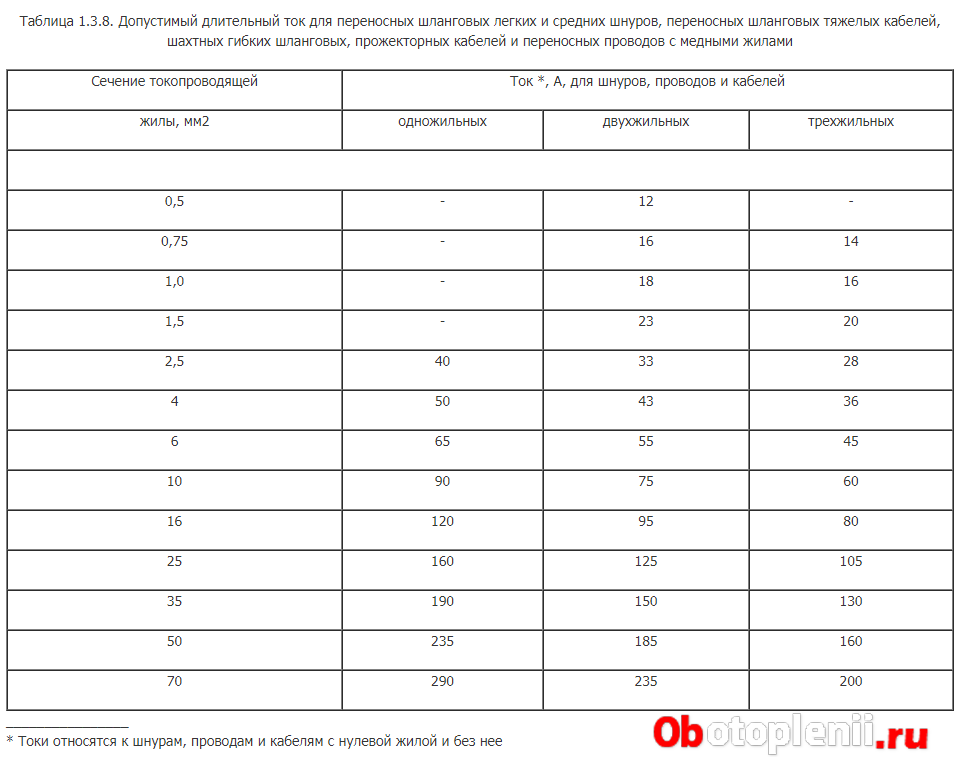

Для проверки используем таблицу 3 (пуэ 1.3.8).

• Котел 10кВт на 380 Вольт. Ток нагрузки 26,3 Ампера (округляем до 27 Ампер). Смотрим таблицу. Нужен кабель сечением жил 2,5 кв. мм по меди.
• Тот же котел на 220 Вольт. Ток нагрузки 45,5 Ампер (46 Ампер). Смотрим таблицу. Нужен кабель сечением жил 6 кв. мм по меди.
• Для кабелей с алюминиевыми жилами нужно выбрать сечение жил на шаг больше, чем для меди, то есть для котла 10 кВт, нужно 4 мм и 10 мм.

1 Какой провод выбрать – материал изготовления стоит на первом месте

ВАЖНО ЗНАТЬ! Современный тренд в заработке на недвижимости. Как за копейки арендовать государственные квартиры и коммерческие помещения и пересдавать это как обычным людям, так и предпринимателям в 2-3 раза дороже

Узнать подробности >>

Наиболее распространенными видами проводки в наших домах являются алюминиевая и медная. Какая из них лучше – вопрос, до сих пор не дающий покоя пользователям многочисленных форумов. Для одних в приоритете стоит медь, а другие говорят, что незачем переплачивать и для домашней сети сгодится алюминий. Чтобы не быть голословными, давайте проведем небольшой анализ этих вариантов и тогда каждый сможет выбрать для себя вариант.

Алюминиевая проводка очень популярна, так как имеет малый вес

Алюминиевая проводка имеет малый вес, за счет чего нашла своё широкое распространение в электроэнергетике. Её используют для прокладки линий электропередачи, поскольку таким способом можно минимизировать нагрузку на опоры. Кроме этого, она завоевала популярность за счет своей дешевизны. Алюминиевый кабель стоит в разы меньше медного аналога. Во времена Советского Союза алюминиевая проводка была очень распространена, ее до сих пор можно встретить в домах, построенных каких-то 15-20 лет назад.

Однако кабель из алюминия имеет и свои отрицательные стороны. Одним из таких моментов, о котором обязательно стоит упомянуть, является небольшой срок службы. Алюминиевая проводка спустя два десятка лет становится сильно подвержена окислению и перегреванию, что нередко приводит к пожарам. Поэтому если у вас дома до сих пор проложены такие кабели, задумайтесь об их замене. Кроме этого, окисление, которому подвержен алюминий, снижает полезное сечение кабеля с одновременным увеличением сопротивления, а это приводит к перегреву. Еще одним существенным недостатком алюминия является его хрупкость. Он быстро ломается, если кабель перегнуть несколько раз.

Медный кабель хорошо гнётся и не ломается

Что касается медного провода, то к его преимуществам стоит отнести продолжительный срок службы – больше полувека, прекрасную проводимость и механическую прочность. С медным кабелем намного проще работать, ведь он гнётся, не ломаясь, и выдерживает многократные скручивания. Минусом же проводки из медного кабеля является стоимость. Для замены силового кабеля во всей квартире понадобится значительное число денежных средств. В целях экономии некоторые мастера совмещают прокладку алюминиевых проводов с медными. Вся световая часть монтируется из алюминия, а розеточная – из меди, поскольку освещение не требует такой большой нагрузки, как электроприборы, запитанные в сеть.

Если сечение провода больше требуемого

Теперь, рассмотрим пример с завышенным сечением провода, выбранным больше чем требуется для оборудования. Про запас в народе даже поговорки всякие разные есть, не лишний мол он. В разумных приделах он действительно не лишний, но обойдется гораздо дороже требуемого. На приведённый в примере выше водонагреватель мощностью 3 кВт, по расчету, нам требуется  сечение провода 2,5 мм2, смотрим по таблице 1.3.4  приведенной в ПУЭ (правила устройства электроустановок). А в нашем случае допустим был использован провод  6 мм2, стоимость этого провода буде в 2,5 раза выше чем 2,5 мм2, допустим 2,5 стоит 28 рублей, а 6 стоит 70 рублей за метр. Потребуется нам допустим 20 метров, в первом случае мы потратим 560 рублей, а во втором 1400 рублей, разница в деньгах очевидна. А представьте, если вы сделайте сделайте завышенными проводами всю квартиру, сколько денег в этом случае вы выкинете на ветер. Отсюда вопрос, а нужен ли вам такой запас?

Подводя промежуточные итоги, мы узнали что неправильный расчет сечения проводов имеет очень неприятные, а в некоторых случаях серьезные последствия, поэтому подходить к выбору сечения проводов просто необходимо правильно, грамотно и серьезно.
