Узнайте, как обжать коаксиальный кабель своим руками

Виды и типы монтажа BNC разъемов.

По типу крепления коаксиального кабеля BNC разъемы бывают:

Под винт
С клеммной колодкой
Под обжим (компрессионные)
Под пайку
Накручивающийся

BNC разъем под винт

BNC коннектор под винт – фиксирует центральную жилу коаксиального кабеля при помощи винта, а оплетка зажимается в специальном держателе

Важно: Оплетка и центральная жила не должны соприкасаться

BNC разъем c клеммной колодкой

Разъем с клеммной колодкой обладает простотой использования, монтировать такой коннектор крайне легко, оплетка вставляется в минус, а центральная жила в +. Единственным недостатком такого разъема считается отсутствие пружины-держателя, который не позволяет разбалтоваться кабелю. По этой причине разумно устанавливать такие переходники на стороне видеокамеры в распределительной коробке. На стороне видеорегистратора такой разъем долго не проживет, проверенно годами.

Компрессионные BNC разъемы под обжим

Разъем под обжим один из самых надежных методов соединения с коаксиальным кабелем, центральная жила кабеля помещается в сердечник из латуни, а сверху кабеля одевается обжимной колпачок, все это совмещается с корпусом коннектора и обжимается специальным инструментом.

BNC под пайку

BNC под пайку, как компрессионные разъемы крайне надежные. По конструкции они напоминают коннекторы под винт, но центральная жила припаивается к сердечнику. Оплетку можно просто зажать или припаять, раз уж в руках пояльник. Одним из минусов таких разъемов – неудобство монтажа на высоте, если компрессионные соединители еще можно изловчиться да бы обжать кабель, то с пояльником на высоте это вряд ли удастся.

Накручивающийся BNC коннектор.

Такой разъем применим для телевизионного кабеля RG-6, так как только его жесткость и толщина центральной жилы позволяет закрепить коннектор. Соединение получается достаточно надежным, устойчивым к разбалтыванию.

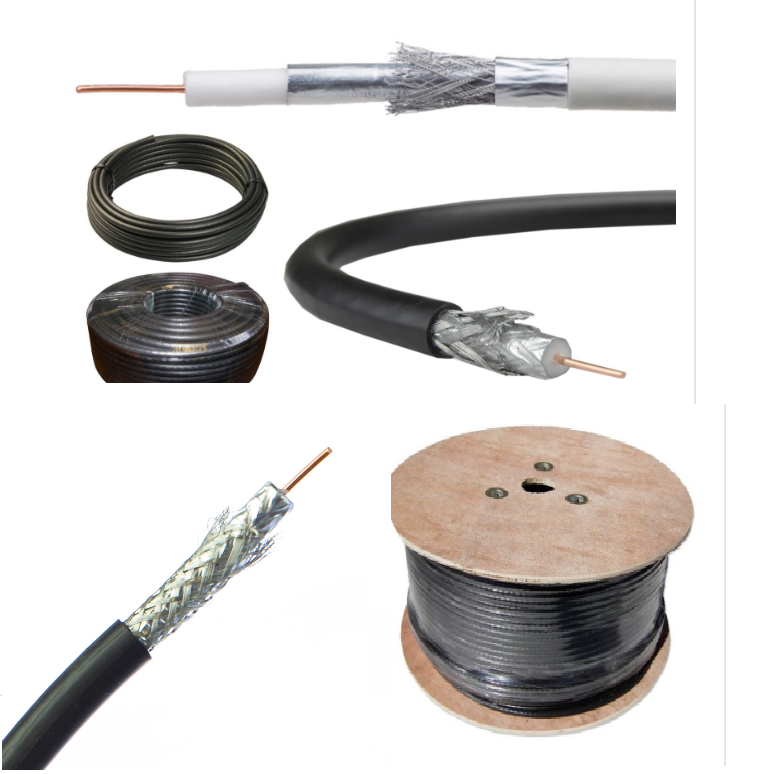

Кабель для BNC разъема

Для BNC разъема подходит любой коаксиальный кабель типа RG-6. Для удобства монтажа на короткие дистанции рациональнее использовать комбинированные КВК кабели. Такой кабель обладает не только коаксиальной жилой с оплеткой, но и несет в себе две жилы питания, что существенно упрощает монтаж видеокамеры, так как сигнал и питание передается по одному кабелю

КВК 2 х 0.5

Такой провод самый дешевый из комбинированных кабелей, он несет в себе питающие жилы сечением 0,5 мм, центральная жила должна иметь толщину РК-75, что на практике далеко не так. С квк- 2х0,5 вообще частенько обманывают, то жилы питания 0,3, то центральная толщиной с волосинку. Недостатком кабеля является недостаточная толщина, он совсем не зажимается пружиной, как итог такой кабель свободно ходит внутри металлического колпачка с пружинкой.

Интересно знать

При монтаже BNC разъема на кабель квк 2х0,5 часто возникает следующая ситуация: Центральный наконечник слишком тонок и обрывается или не захватывается разъемом под винт или колодкой. Выходом из ситуации станет сложение в двойне центральной жилы.

Квк 2 х 0,75

Такой кабель как правило в двое толще по всем параметрам нежели его младший собрат. Квк 2х0,75 вдвое дороже, но его центральная жила достигает заявленной толщины РК – 75, а питающие все же жилы близки к 0,75 мм. Общая толщина провода позволяет идеально зажиматься пружиной, что создает некий литой каркас с переходником.

Как отличить подделку

Если кабель КВК 2х0,75 болтается в хвосте пружины, то это некачественный кабель.

Обжимка патч-корда без клещей

Если обжимку кабелей вы проводите редко или решили помочь товарищу, а клещи остались дома, опрессовку можно провести подручными средствами, которые есть в кладовке у каждого. Понадобятся плоская отвёртка, канцелярский нож с новым лезвием и термоклеевой пистолет.

Выровняйте торец кабеля лезвием острого ножа. Затем, отступив от торца 2–2,5 см, сделайте аккуратный круговой надрез на изоляции. Постарайтесь не прорезать её насквозь, чтобы не повредить цветные жилы. Провернув надрезанный участок изоляции вперёд-назад несколько раз, отделите его.
Расплетите жилы так, чтобы длина расплетённого участка не превышала 12–13 мм. Если вам трудно выравнивать жилы, расплетите их на большую длину, а затем подрежьте расплетённый и выровненный торец.
Расплетённые жилы выровняйте и расставьте в цветовой схеме, соответствующей типу обжимаемого кабеля.
Теперь возьмите новый коннектор RJ-45 и разверните его пластиковым замком вниз. Затем аккуратно задвиньте в него конец кабеля по направляющим. Изоляционная хлорвиниловая трубка должна доходить до внутреннего зуба-замка в коннекторе. Если не довести провод до конца, в процессе эксплуатации кабеля жилы могут оторваться. Осмотрите коннектор: жилы должны быть расположены правильно.
При помощи отвёртки опустите каждый из восьми контактов вниз так, чтобы он врезался в соответствующий цветной провод. Установите отвёртку на контакт и вдавите его вниз. В коннекторе всего пара свободных миллиметров для манёвра; если переусердствовать, можно легко повредить его. Повторите это действие ещё семь раз.
При помощи термопистолета заполните клеем внутреннюю часть коннектора, чтобы закрепить в нём изоляцию кабеля.
Проверьте качество опрессовки, подключив кабель к розетке RJ-45 (роутеру или ноутбуку). Если коннектор не защёлкивается до конца, извлеките его и повторите действия из пункта 5.
Когда кабель прошёл проверку, он готов к эксплуатации.

Видео: опрессовка коннекторов при помощи отвёртки

В обжимке витой пары нет ничего сложного. Полчаса времени со специальным инструментом или чуть дольше с подручными средствами — и домашняя локальная сеть уже работает, а кабельное соединение радует максимальной скоростью и отсутствием задержек. Помните, что устройство с кабельным интернет-подключением работает быстрее, чем по «воздуху», а также уменьшает облучение высокочастотным излучением.

Прямой кабель 4 проводника

В ЛВС, передающих данные на скорости 100 mbit/s – 10 gbit/s (спецификации Ethernet 100BASE-TX, 1000BASE-T, 10GBASE-T) задействованы все восемь жил, а в более медленных – 10-100 mbit/s (спецификации 10BASE-T, 100BASE-T) – только четыре: 1-я, 2-я, 6-я, 3-я.

Прямое обжатие с 4 жилами

Схема обжима витой пары 4 провода может задействовать скрутки разных цветов, но обычно – рыжую и зеленую. Впрочем, если вы используете вместо них голубую и коричневую, патч-корд будет работать не хуже.

Оставшиеся провода могут пригодиться при ремонте кабеля, если в одной из задействованных скруток произошел обрыв или короткое замыкание. Вместо замены целого патч-корда достаточно повторно обжать оба его конца, подключив свободные жилы вместо испорченных.

Перекрестный (кроссоверный) патч-корд 8 проводников

Схема перекрестного обжима витой пары из 8 проводов используется при объединении меж собой двух компьютеров или концентраторов (хабов). Сегодня она применяется редко, так как всё сетевое оборудование, выпущенное позже 2004-2005 годов, умеет определять тип кабеля автоматически и “перекрещивать” сигнал внутри порта (технология авто-MDIX). Однако во многих ЛВС до сих пор стоят устаревшие устройства, которые авто-MDIX не поддерживают, поэтому знать перекрестный порядок опрессовки кабеля нужно обязательно.

Схема перекрестного обжима витой пары, как и прямого, может выполняться по типу A или B.

Вариант B для скоростных сетей (100 mbit/s – 10 gbit/s) или, как его называют, Gigabit Crossover выглядит так:

Перекрестное обжатие с 8 жилами

Пин	Разъем 1	Разъем 2
1	Р.Б.	Б.З.
2	Р.	З.
3	Б.З.	Р.Б.
4	Г.	К.Б.
5	Б.Г.	К.
6	З.	Р.
7	К.Б.	Г.
8	К.	Б.Г.

При передаче данных в сетях такого типа задействуются все восемь жил, по каждой из них сигнал передается в оба направления.

Вариант A отличается от B положением 1-й, 2-й, 6-й и 3-й жилы (зелено-белые меняются местами с оранжево-белыми, зеленые – с оранжевыми). Патч-корды, опрессованные по стандартам A и B, взаимозаменяемы, определенного порядка подключения их к устройствам тоже нет (любым концом – к любому).

В ЛВС с менее высокой пропускной способностью (10-100 mbit/s) голубая и коричневая скрутки соединяются без перекреста.

На рисунке показан стандарт В:

Перекрестное обжатие кабеля

Пин	Разъем 1	Разъем 2
1	РБ.	БЗ.
2	Р.	З.
3	БЗ.	РБ.
4	Г.	Г.
5	БГ.	БГ.
6	З.	Р.
7	КБ.	КБ.
8	К.	К.

Говорить о стандарте A в этом случае неуместно, так как он – зеркальное отражение вышеприведенной таблицы.

Перекрестный патч-корд 4 проводника

В схеме кроссоверного обжима витой пары из 4 проводов используются две скрутки любых цветов, которые перекрещиваются, к примеру, в таком порядке:

1 пин – бело-синий – рыже-белый;
2 пин – синий – рыжий;
3 пин – как первый, но наоборот;
6 пин – как второй, но наоборот.

Кроссоверная обжимка, 4 жилы

Выбор цвета, как и при прямой обжимке, ни на что не влияет.

Установка двух коннекторов на один патч-корд

С помощью одного восьмижильного кабеля можно подсоединить к сети сразу 2 компьютера, если выделить по 4 провода или 2 скрутки на каждый. Данные по такому соединению будут передаваться со скоростью до 100 mbit/s, чего вполне достаточно для несильно загруженных домашних или офисных ЛВС.

Схема обжима витой пары RJ 45 зависит от того, что с чем соединяется – компьютер с сетевым устройством или 2 ПК между собой. В первом случае она будет прямой, во втором – перекрестной.

Заключение

Прочитав эту статью, вы сделали большой шаг к самостоятельному сетестроению.

После усвоения правил опрессовки патч-корда можно переходить к практике. О том, как это делается с помощью обжимных инструментов, а также подручных средств (отвертки), читайте дальше.

Разновидности кабелей для интернет-подключения

В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами. Если подключение происходит по стандарту Wi-MAX, LTE или 3G, кабеля может и вовсе не быть.

Телефонный кабель

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи. В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Часто для последней мили телефонной линии используется одножильная медная «лапша», скорость и качество такого интернет-канала будет невысоким

Коаксиальный кабель

Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Коаксиальный кабель используется при прокладке сетей двойного назначения, например, интернет + аналоговое ТВ

Оптоволокно (fiber optic)

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары (UTP).

Оптоволоконный кабель используется для прокладки протяженных и защищенных от помех трасс

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

UTP-8 — самый распространенный провод для прокладки локальной сети

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

Изготовление коммутационного шнура

Шаг 1. Приобретите и подготовьте отрезок витой пары нужной Вам длины.

Подготавливаем отрезок витой пары нужной длины

Шаг 2. Снимите небольшую часть внешней оплетки, примерно два-три сантиметра. Постарайтесь при этом не задеть оплетку внутреннюю (оплетка отдельной жилы). Если в качестве инструмента Вы применяете кримпер, воспользуйтесь нужным разъемом под нож.

Снимаем небольшую часть внешней оплетки

Не забывайте о разрывной нити, при работе без специального инструмента – это наилучший способ снять оплетку без риска для кабеля.

Разрывная нить

Иногда, при приобретении кабеля категории 5, разрывная нить внутри может отсутствовать, в такой ситуации используйте бокорезы, кусачки, или обыкновенный нож.

Используем бокорезы

Шаг 3. Разместите проводники в нужные контакты штекера. Помните, что для работы в сети стоит использовать коммутационное оборудование с технологией normal/uplink (в настоящее время – любой коммутатор или сетевой адаптер компьютера для 100 Мб/с сети), в таком случае Вам понадобится только прямая разводка кабеля (одинаковые проводники в одинаковых контактах).

При использовании старого оборудования придется делать перекрестную (кроссовер, кросс-линковая) разводку (один конец коммутационного шнура обжимается в прямой разводке, второй – в кроссоверной), как представлено на рисунке ниже.

Перекрестная разводка

Следите за тем, чтобы проводники попадали в правильные контакты

Шаг 4. Откусите концы жил так, чтобы они были одной длины, после чего, вставьте их в гильзу 8p8c до крайнего положения (жилы должны упираться в край коннектора).

Вставляем жилы гильзу 8p8c до крайнего положения

Шаг 5. Используя специальный разъем клещей, произведите «прокусывание» медных проводников контактами гильзы.

Закрепляем медные проводники контактных гильз

Виды клещей для обжимки

Можно обойтись без использования обжимных клещей – тонкой плоской отверткой, или ножом. Нужно острием надавить на контакты штекера, пока они не прокусят медные проводники.

Обжать провода можно с помощью тонкой плоской отвертки

После закрепления проводников надавите на фиксатор оплетки.

После закрепления проводников необходимо надавить на фиксатор оплетки

Метод – «зуб вампира»

Шаг 6. По завершении работ не забудьте проверить качество созданного патч-корда. Проще всего воспользоваться коммутатором – подключите обжатые коннекторы в гнезда устройства, и убедитесь, что светодиоды отображают факт физического соединения.

По завершении работ необходимо проверить качество созданного патч-корда

Монтаж обжимным разъемом

Обжимка кабеля производится с применением инструментов:

кримпер (приспособление для обжатия);
стриппер (устройство зачистки концов);
кабелерез;
устройство заправки кабеля.

Разъем устанавливается на коаксиальный кабель, чтобы не сминалась оплетка. Когда производится обжим, не требуется прикладывание значительного усилия. Сложней всего монтаж производить на полиэтиленовую оболочку, которую трудно обжать из-за высокой твердости. Но она лучше всего выдерживает климатические изменения и более износостойкая.

Обжимной инструмент для кабеля RG 6 имеет 2 размера:

0,324″ – к стандартным разъемам;
0,360″ – к усиленным разъемам.

При использовании кабеля RG11 обжим производится инструментом с размером 0,475″, который соответствует многим модификациям разъемов.

Если не соблюдать обжимные размеры инструмента и разъема, монтаж будет производиться не полностью или обжать получится с разрушением корпуса разъема.

Если обжимка делается подручными средствами (молотком, пассатижами и др.), оборудование портится, а нужное качество соединения не будет достигнуто. Специальные инструменты также требуются для зачистки антенного кабеля.

На рисунке изображен инструмент для обжатия и кабель в сборе с установленным разъемом.

Обжимное устройство с кабелем и установленным на нем разъемом

Обжимка производится следующим образом:

Отрезается кабель на самом конце и зачищается изоляция. Здесь применяется инструмент, наподобие бельевой прищепки (рис. ниже). Его настраивают так, чтобы при разрезании лезвие не касалось центрального проводника. Многие стрипперы способны зачищать кабель с многослойными экранами, которые при этом не повреждаются.

Устройство для снятия изоляции с проводов

На центральную жилу надевается контакт, чтобы обжать ее и зафиксировать разъем. Особой квалификации здесь не требуется. Важно правильно его расположить в инструменте, чтобы не повредилась рабочая часть, когда делается обжимка. Монтаж производится одним движением.

Для того чтобы обжимка была произведена качественно, применяют обжимной инструмент изготовителя коаксиального кабеля.

Компрессионные разъемы являются наиболее совершенными. Коннектор выполнен из латуни, покрытой никелем. Отличительной особенностью от обжимного разъема является наличие втулки из пластика, вставляемой между деформируемой металлической частью разъема и кабелем. Монтаж разъема производится запрессовкой втулки и обеспечивает полную герметизацию и фиксацию кабеля. Устройство является неразборным. На рис. ниже изображено, как производится монтаж компрессионного разъема на кабель. Способ заключается в продольном сдвиге сопрягаемых элементов корпуса разъема друг к другу.

Обжимка коаксиального кабеля на компрессионном разъеме

Проверка надежности контактов после обжима

Контроль правильности соединения и прохождения сигналов осуществляется специальным тестером, коннекторы на концах вставляются в разъемы тестера. На передней панели прибора отмечены две пронумерованные группы по 8 контактов, при качественном соединении все 16 индикаторных светодиодов будут светиться. При проверке четырехпроводной схемы 4,5,7,8 контакты незадействованные, поэтому индикаторы их соединения не покажут.

Обжим кабеля в коннекторе подручными инструментами

На концах снимается изоляция, раскладываются провода, отрезаются лишние концы и укладываются по выбранной схеме в установленные ячейки. Коннектор на жесткой и ровной поверхности стола переворачивается наверх группой контактов. Отверткой вдавить защелку до характерного щелчка, на каждом контакте, при этом защелка скрывается и не выступает за границы краев коннектора.

После фиксации контактов нажмите на центральную часть разъема, закрепив весю конструкцию основательно. Эти операции надо проводить аккуратно, рассчитывая силу, чтобы не раздавить хрупкий пластиковый корпус разъема. Желательно иметь запасные коннекторы, на случай если с первой попытки обжим не получится.

Клещи для обжима наконечников: профессиональный и бытовой инструмент

Электрика – сфера, требующая безукоризненного выполнения правил, следования точным технологиям, применения специальных инструментов. Особого внимания заслуживают соединения проводов. Любые неточности и полумеры обязательно приведут к повреждениям или разрывам контактов.

Кримперы относятся к профессиональному инструменту для электромонтажа, и выпускаются многими фирмами — производителями ручных инструментов

Давно ушли в прошлое скрутки. Они категорически запрещены Правилами технической эксплуатации электроустановок потребителей. На сегодняшний день существует специальный инструмент – клещи для обжима проводов. Они состоят из рукояток и сменной матрицы, при выборе которой нужно учитывать цели соединения и сечение кабелей.

По техническим особенностям и способу эксплуатации клещи можно разделить на две категории:

механические (ручные);
автоматические (приводятся в действие посредством электроприводов).

Осуществляется деление и внутри категорий. Механические клещи могут быть бытовые и профессиональные. При помощи бытовых выполняется обжим проводов с небольшим сечением: 1-2,5 мм – медный; 2,5 мм – алюминиевый. Возможно применение кабеля сечением 4 мм для питания мощных бытовых электроприборов.

Инструмент для обжима провода сечением 6 мм и более используется мощный, профессиональный. Толстые силовые провода и кабели в промышленных установках обжимаются автоматически.

Клещи для обжима наконечников бывают механическими и автоматическими

Схемы обжима витой пары

Вне зависимости от количества жил, кабели делятся на два типа: прямые и перекрёстные. Перекрёстные используются для соединения двух компьютеров в одноранговую локальную сеть, без маршрутизатора. Если при построении сети используется маршрутизатор-роутер, то используйте кабели любого типа, так как роутер автоматически определяет, какой кабель подключён.

Обжимка 4-жильного кабеля

Четырёхжильный кабель допустимо использовать внутри помещений на скоростях сети до 100 Мбит/с. Если изучить разъёмы недорогого 100-мегабитного маршрутизатора, то окажется, что каждое гнездо оборудовано лишь четырьмя контактами и использование 8-жильного кабеля не даст никаких преимуществ. Можно провести прямую или перекрёстную обжимку.

Прямой обжим четырёхжильного патч-корда

Разница между двумя видами обжимки — в расположении оранжевых и зелёных жил.

Перекрестная обжимка четырёхжильного патч-корда

Обжимка 8-жильного кабеля

Вариантов запрессовки 8-жильного кабеля больше, что неудивительно, ведь локальные сети с таким кабелем — самые распространённые. Провести прямую запрессовку кабеля можно в двух вариантах, различаются они расположением оранжевых жил. Тип Т586В — стандарт де-факто на территории РФ, а тип Т586А распространён в Евросоюзе и США.
