Характеристики и устройство
Рассмотрим более подробно те инструменты, которые есть на рынке на сегодняшний день.
Стриппер для витой пары. Несмотря на поголовное засилье беспроводных технологий, старая добрая витая пара не сдает своих позиций. Конечно, если необходимость протянуть дополнительную линию в хаб, возникла у Вас дома и к качеству связи особых требований не предъявляется, то нет необходимости покупать отдельные приспособления. Но если работа с витой парой – это ваша профессия и к качеству соединений и связи имеются высокие требования, то Вам просто необходимо иметь специализированный инструментарий.
Для обжимки применяются крипперы. В идеальном варианте в одном приспособлении совмещаются оба. Губки с лезвием данного инструмента аккуратно подрезают изоляцию, давая возможность снять её с кабеля. Кроме того, имеются специальные отверстия для коннекторов различных типов, которые позволяют произвести качественную обжимку. Поэтому монтер, который наизусть знает, как правильно расположить жилы кабеля в коннекторе, с помощью такого инструмента работу ведёт в разы быстрее и качественнее.
Если в качестве информационного носителя в сети используется оптическое волокно, то это требует применения совершенно другого типа стрипперов. Дело в том, что на оптоволокне применяется лаковое покрытие вместо пластикового. Чтобы не повредить сами жилы стрипперы для оптоволокна имеют несколько другое строение. Они просто снимают буферный слой лака и предотвращают царапание и другие виды повреждения жилы.
Данные кабели бывают двух типов: круглого и плоского сечения. Чтобы снять с них изоляцию применяют стрипперы в виде ножа с пяточкой на конце или крючка. Она ставится на отрезанный край кабеля и углубляется внутрь оболочки изоляции, потом просто плавным движением рассекает оболочку по всей длине. При работе с кабелями плоского сечения обычно пользуются клинками в виде крючка.
Плоскогубцы и клещи
Знакомясь с ассортиментом устройств для работы с электромонтажными изделиями, можно обнаружить, что самым популярным инструментом, который присутствует практически в каждом стандартном и универсальном наборе, являются плоскогубцы. Но, как и все прочие виды приспособлений для работы с изоляцией, они также обладают своими особенностями. В первую очередь они имеют несколько прецизионных отверстий разного диаметра, а в дополнение к ним прямые лезвия и рельефные губки. За счёт этих конструкционных особенностей плоскогубцы не только позволяют качественно снимать изоляцию с проводов, но и делать это, не прилагая особых усилий.
Примечательно, что плоскогубцы можно использовать и для выполнения изгибов зачищенной проволоки, захватов и резки кабеля. В этой категории инструмента есть ещё одно интересное приспособление — клещи, предназначенные для захвата электромонтажных изделий. Они также будут незаменимы для домашнего мастера, ведь одной из главных их особенностей является способность подстраиваться под любой диаметр кабеля, для чего не придется совершать дополнительных манипуляций. Аналогичное назначение имеют и кусачки, однако к ним специалисты прибегают лишь в тех случаях, когда необходимо добиться высокой точности и скорости при выполнении рабочего процесса.
Ручной стриппер для проводов
Данный вид инструмента в простонародье называют механическим, что обязательно стоит иметь в виду при походе за их приобретением. Носит он такое название в силу своих возможностей, то есть для того, чтобы воспользоваться этим видом стриппера необходимо приложить некоторые механические действия.
Ручной стриппер можно с легкостью перепутать с обычными пассатижами, так как его конструкция очень схожа с последним инструментов – две рукоятки, шарнир и губы, однако у стриппера на губах расположены углубления, при помощи которых и удаляется изоляция с проводов.
Несомненным преимуществом данного вида стриппера является его многозадачность, ввиду того, что им можно откусывать провода небольшого диаметра в сечении. Помимо этого ручной стриппер имеет возможно спрессовывать большое количество наконечников проводов в одну единую жилу.
Более того его можно использовать как плоскогубцы, однако он вовсе не предназначен для этой роли и не следует об этом забывать.
Для каждой модели, существует единый порядок шагов, предназначенный для правильной работы по удалению оплетки с проводов, а именно:
Важно точно определить диаметр провода и подобрать гнездо на губах стриппера по необходимому значению
Поместить провод в подходящее углубление
Закусить провод нажатием на ручки инструмента
Удалить оплетку с провода путем движения по кругу
Стандартная цена ручного стриппера составляет 500-1000 рублей.
Нюансы выбора
Для выбора съемника, оптимально подходящего под ваши потребности, необходимо понять, для какого объёма работ планируется его покупка.
Если речь идёт о мелких домашних ремонтных операциях, то лучшим решением будет ручная модель. Стоят такие модели совсем недорого и вполне подходят для вышеописанных работ.
Электромонтажникам же рекомендуется остановить свой выбор на автоматическом либо полуавтоматическом виде инструмента.
В зависимости от качества стриппера, его цена может быть довольно высокой, а минимальный её порог – от одной тысячи рублей. Однако при больших объёмах работы высокая цена вполне окупается в виде сэкономленного времени.
Кроме того, выбор съёмника производится с учётом того, с проводами какого сечения будет проводиться работа.
При выборе стриппера обязательно стоит обращать внимание и на покрытие его ручек, если планируется работа с кабелями под возможным напряжением.
Ручки должны быть покрыты специальным диэлектриком, а в инструкции к устройству должно быть указано, до какого предельного напряжения этот материал способен защитить работающего с данным инструментом человека.
Что нужно знать о стрипперах?
Каждый вид стриппера имеет положительные и отрицательные стороны эксплуатации.
Так у ручных моделей основной минус заключается в возможности обрабатывать только один провод за раз, однако, наряду с ним есть и плюс – возможность работать с очень тонкими жилами.
На качество зачистки проводов напрямую влияет уровень заточки лезвий.
Если говорить об автоматах и полуавтоматах, они универсальны, рассчитаны на работу с широким диапазоном сечений, многофункциональны.
С другой стороны, при зачистке кусочки изоляции могут застревать прямо в рабочей части таких стрипперов.
Во избежание подобной ситуации изоляцию следует снимать быстрым движением.
Устройство и характеристики
Обычно стриппер внешне напоминает плоскогубцы, где на внутренних частях прижимов располагаются отверстия разного диаметра с лезвиями, что позволяет срезать изоляцию проводов различного типоразмера.
Другие модели имеют в корпусе гнезда под определенный диаметр, куда вставляется край проводки.
После нажима на специальный механизм полукруглые лезвия смыкаются, перерезая изоляционный слой поперек.
Некоторые модели оснащаются механизмом, способным самостоятельно подстраиваться под сечение провода.
Такие варианты нередко имеют ограничитель длины зачищаемого участка.
Еще один вариант исполнения – с расположенными в торцевой части ножками с клиновидными вырезами и микронастройкой под диаметр жилы посредством специального регулировочного винта.
Материал
В зависимости от вида стриппера и бренда, для производства этого инструмента применяют порой совершенно разные материалы.
Например, рычажные модели изготавливают из инструментальной стали, где рукояти покрыты изоляционным пластиком с резиновыми вставками, высокопрочного полиамида с изолирующими свойствами или/и стекловолокна.
Другие варианты могут быть полностью из пластика со вставками металлических лезвий.
Форма
Для стрипперов характерным является разнообразие форм.
Так инструмент может быть выполнен в виде пассатижей с прямыми губками, либо же с изогнутой рабочей частью и торцевым захватом, что позволяет работать в условиях ограниченного пространства.
Также стриппер бывает цилиндрического вида, где отверстия с лезвиями под определенный диапазон диаметров проводки находятся сбоку.
Размеры и вес
Длина инструмента обычно составляет 140 – 220 мм, ширина 10 – 30 мм, а высота 60 – 130 мм. Весят стрипперы в среднем от 50 до 350 г.
Диапазон сечений и глубина реза
Каждый стриппер работает в определенном диапазоне сечений проводки.
Зачастую инструмент рассчитан на провода от 0,2 – 0,5 до 6 – 10 квадратных миллиметров, но также есть варианты, предназначенные для микродиапазонов 0,02 – 0,2 мм.
Некоторые стрипперы оснащаются специальными ограничителями в виде металлических или пластиковых деталей, которые фиксируют жилы в определенном положении.
Иными словами, уложенный в рабочую зону инструмента провод попросту нельзя вставить глубже ограничителя, который, к тому же, бывает регулируемый.
Ограничитель глубины – полезная опция для выполнения большого количества однотипных операций.
Маркировка и обозначения на стрипперах
Разные производители маркируют свой инструмент также по-разному, причем не только буквенно-цифровым, но и цветовым методом.
Так, например, стрипперы от американской компании Ripley для облегчения идентификации по размеру имеют разный цвет ручек.
Цифры, нанесенные на рукоять или рабочую часть означают обычно диапазон поддерживаемых сечений.
Также напротив каждого отверстия лезвия, как правило, проставлено сечение провода, на которое оно рассчитано.
Обозначение может быть как в квадратных миллиметрах, так и в формате AWG, представляющим собой калибр.
Инструмент, ручки которого изготовлены из специального изоляционного материала, обычно имеет надписи, свидетельствующие об электроизоляции до 1000 V.
На стрипперах с функцией обжима клемм имеются точки желтого, синего и красного цвета.
Они соответствуют цветам манжет изолированных наконечников, которые возможно обжать конкретным инструментом, а точнее их сечению, где:
- Красный – для сечения 0,25 – 1,5 кв.мм.
- Синий – для 1,0 – 2,5 кв.мм.
- Желтый – для 2,5 – 6,0 кв.мм.
Разновидность съемников изоляции
Существует несколько видов стрипперов, которые отличаются между собой по принципу действия: ручные, полуавтоматические и автоматические.
Ручные стрипперы являются самым простым прибором. Он напоминает бокорез, на нем расположена матрица под различное сечение кабелей. Максимальным диаметром провода, которого можно обработать на таком стриппере – 6 кв.мм. Путем установления кабеля в гнездо, а потом его прокручивания появляется готовая очищенная жила для производства дальнейших работ. Регулируемый упор при этом помогает определить точную длину зачищаемых жил. Отдельные модели имеют функции обжима наконечников.
Полуавтоматические типы имеют незамысловатый принцип действия. При работе с ним уже не надо делать прокручивающиеся движения. Довольно лишь вставить провод в соответствующее гнездо и надавить на ручки. Также производители разработали полуавтоматические модели, выполняющие функции по обрезанию кабеля и обжима наконечников.
Автоматический стриппер является профессиональным. С его помощью уже нет необходимости выбирать нужный диаметр провода, этот процесс сводится до автоматизма. При монтаже просто вставляется провод, и делается нажим на рукоятки.
В функции автоматического стриппера добавлены дополнительные функции: способность удалять изоляционный слой со среднего участка провода, снимать защитный слой с нескольких проводов, а также освобождать плоские виды проводников от изоляции. Некоторые виды автоматических стрипперов способны одновременно производить несколько операций: обрезка, удаление изоляции и скручивание жил многожильного кабеля.
Разборка
Стриппер невозможно качественно обслужить без разборки. Поэтому обслуживание должно начинаться именно с этой операции.

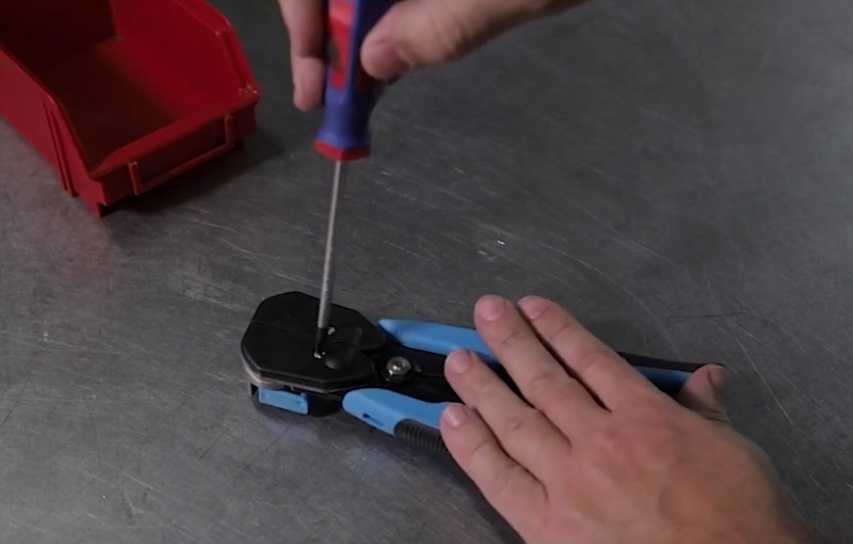

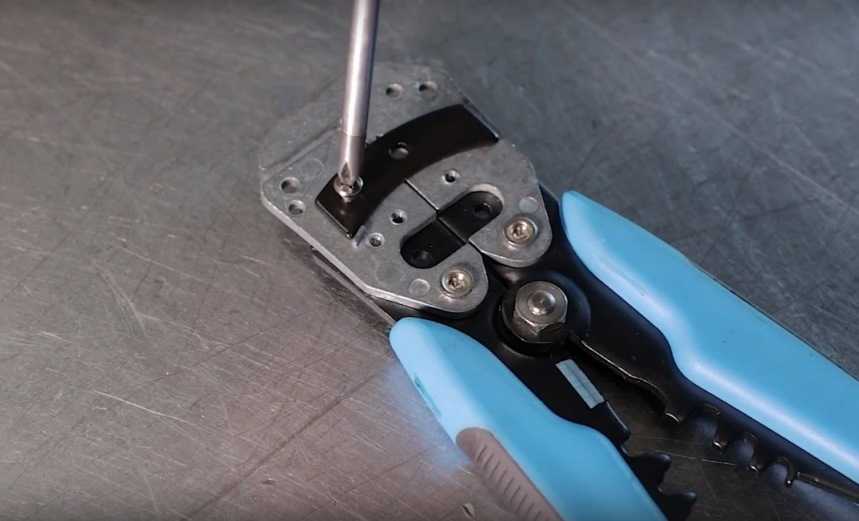

Прежде всего, требуется отвинтить крепление задних крышек и снять их.
Сняв крышки, инструмент поворачивают другой стороной и демонтируют ограничитель провода.

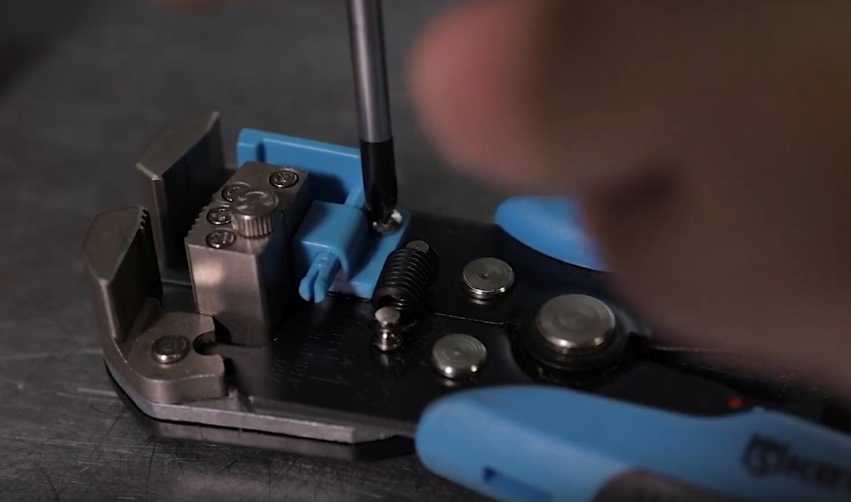

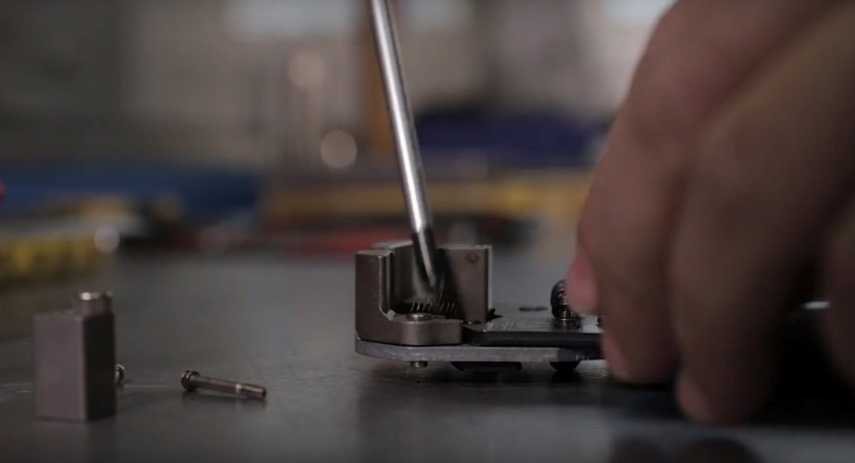

Затем откручивают винт левой губки.

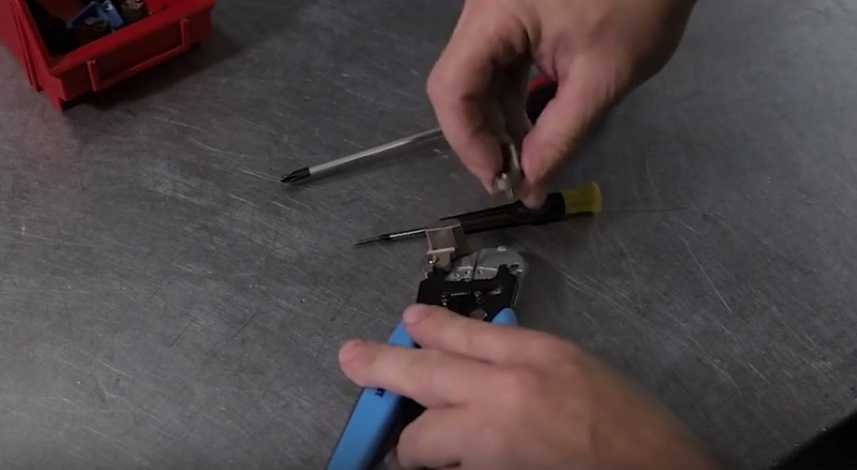

Вывинтив винт, можно снять и саму губку. При этом следует быть осторожным, поскольку под ней находится пружина и регулировочный конус. Их тоже надо аккуратно вынуть.
После этого аналогичные операции производятся с правой губкой

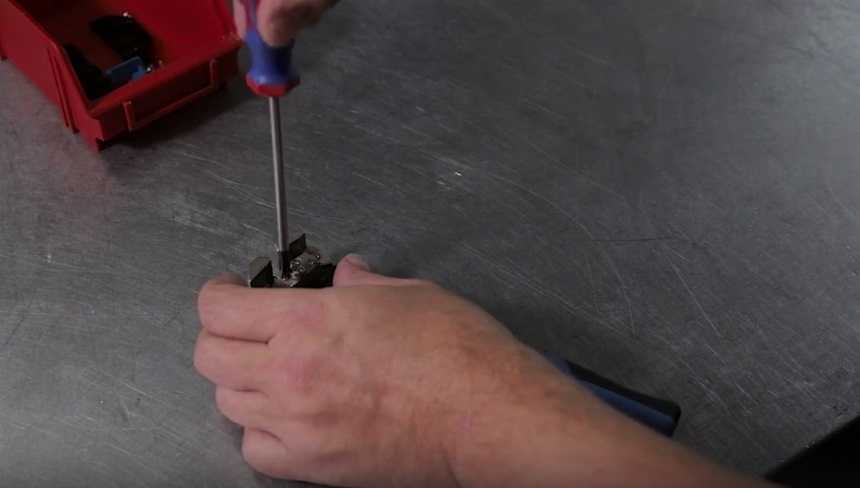

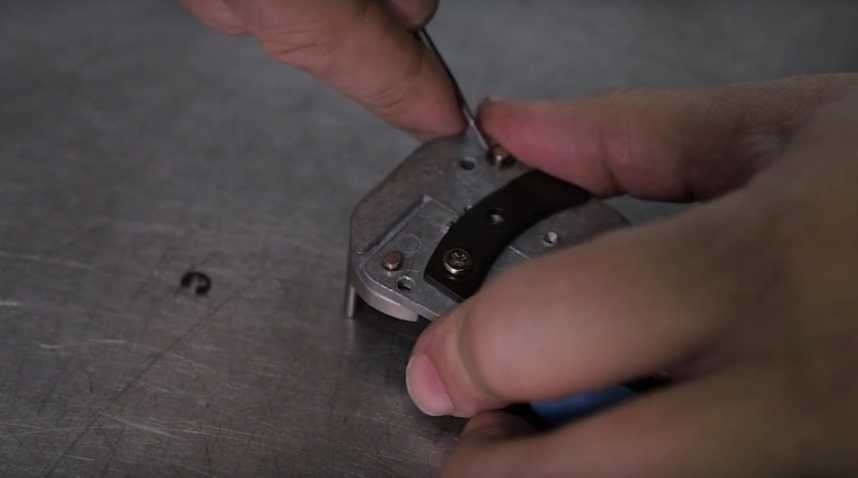

Стриппер переворачивают на другую сторону, чтобы осторожно снять стопорные кольца осей верхних губок
Поскольку оси губок теперь можно без труда вынуть, снимаем обе верхние губки.

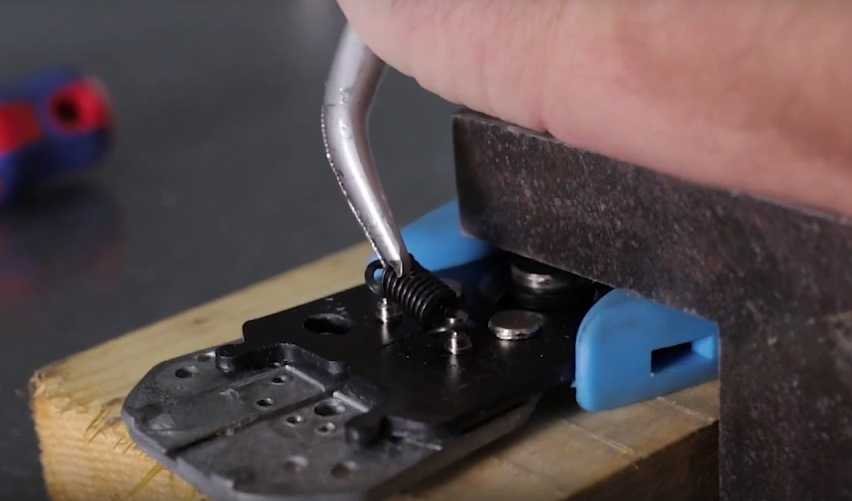

Теперь можно переходить к самой сложной операции в процессе разборки – снятию очень тугих возвратных пружин.

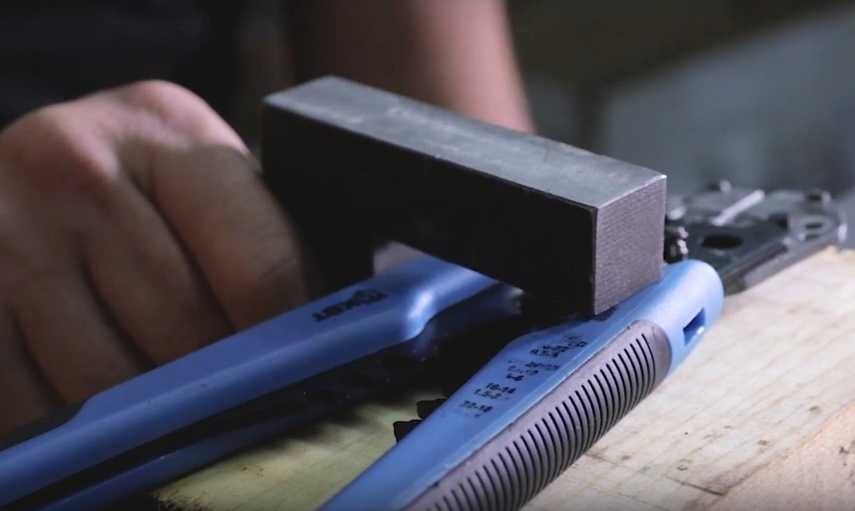

Чтобы это сделать, инструмент прочно зажимается струбциной.
Так пружины снять будет много удобнее. А воспользоваться для выполнения данной операции нужно загнутыми длинногубцами. Следует снять обе пружины, находящиеся с двух сторон инструмента.

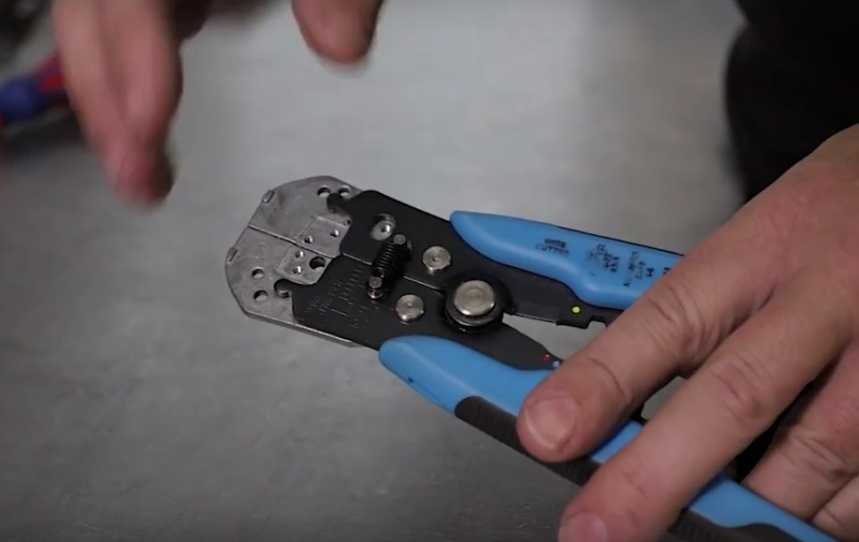

Теперь остается лишь снять заднюю планку, которая на фото в черном цвете.
Стриппер готов к обслуживанию.
Как правильно использовать
Чтобы знать, как пользоваться стриппером, необходимо ознакомиться с рекомендациями. Режущим элементом выступают 2 пластинки с высечками для разных сечений кабеля. Располагая проводник в зажиме, нужно оставить участок шнура, чтобы зачистить ножами. Сжимается рукоятка приспособления, придерживается проводник руками. Ножи сожмутся, разрезав оболочку, губки оттянут проводник назад. В результате оболочка кабеля будет снята.
Характерной чертой работ с таким приспособлением станет грамотный выбор длины высечки. Когда неверно выбран ее диаметр, то токоведущая жила будет повреждена либо сломается. Нельзя захватывать чересчур большую длину оболочки, оптимально снять ее за 3-4 захода.
Важно! При наличии необходимых навыков работ со стриппером, изоляционный слой будет снят меньше, чем за секунду. Потому приобретение подобного приспособления сэкономит время, средства и силы
Применение стриппера
Обслуживание стриппера

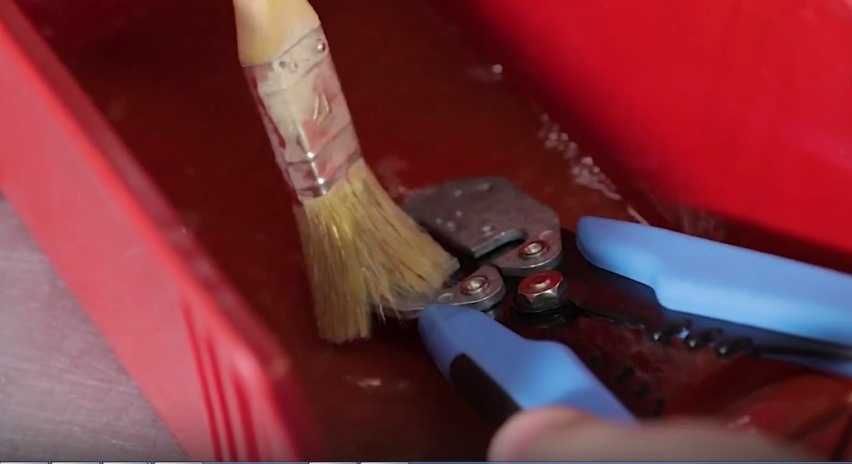

Обслуживание инструмента включает в себя всего лишь две основные операции – промывку и смазку. Для промывки используется жидкость нефрас.
Завершив промывку, стриппер следует тщательно протереть и, если есть такая возможность, просушить сжатым воздухом. Завершив сушку, можно приступать и к смазке. Тонкость состоит в том, что смазываются лишь строго определенные места и поверхности.

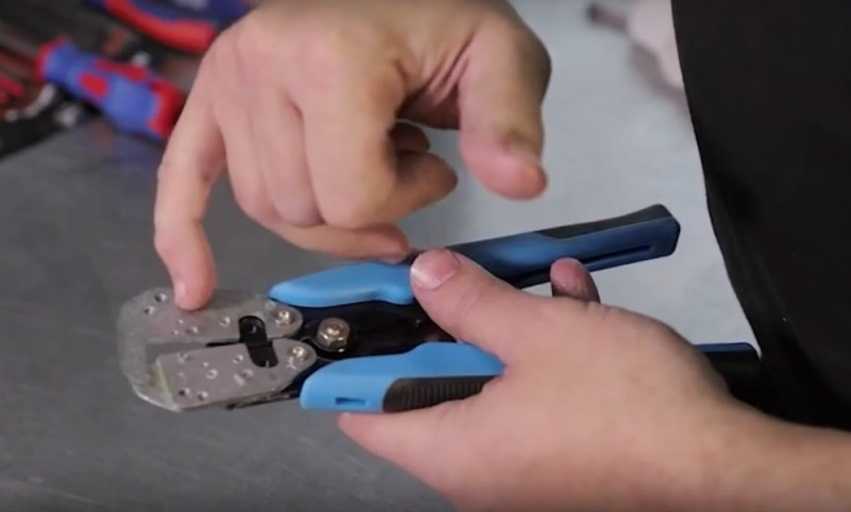

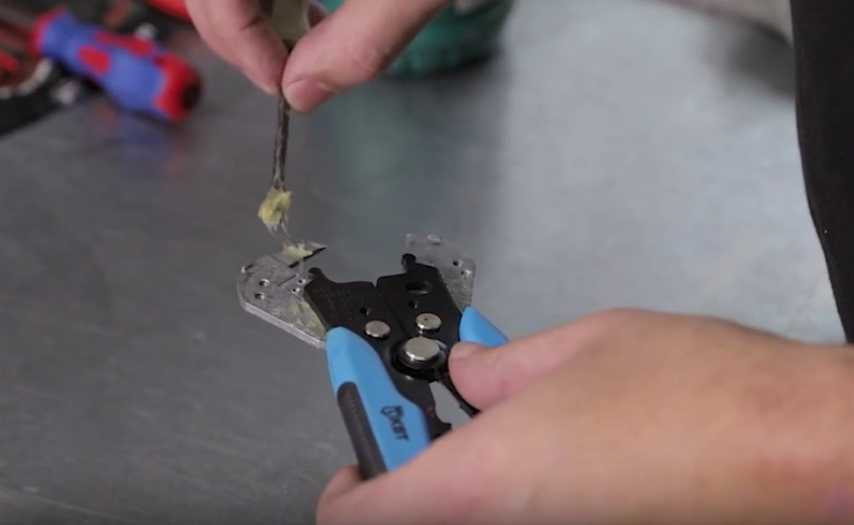

Самыми трущимися поверхностями являются те, по которым передвигаются губки. Смазывание можно производить любыми имеющимися под рукой продуктами: литолом, графитовой смазкой и т.д.
Важная тонкость состоит в том, что ни в коем случае нельзя смазывать поверхность под задней планкой. В противном случае это негативно скажется на работе конуса, обеспечивающего микронастройку инструмента.

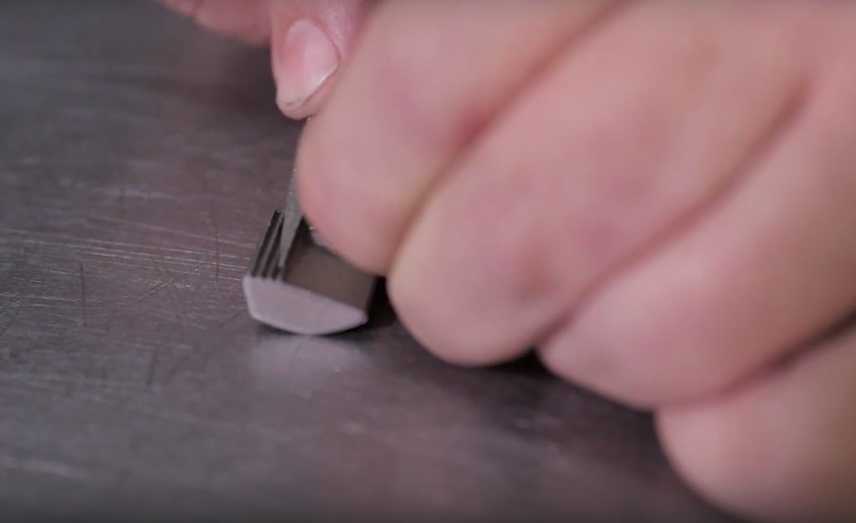

В ходе обслуживания следует проверить состояние губок, которые могут быть засорены или замяты. Прочистить и подправить их можно с помощью алмазного надфиля.
Правила пользования инструментом
Зачистка жил
Рассмотрим инструкцию по эксплуатации на примере китайского полуавтоматического стриппера, служащего верой и правдой уже не один год. Эта модель абсолютно не прихотлива и проста в обслуживании.
Режущим элементом является пара пластин с размерной высечкой под разные диаметры жилы, как показано на фото:
Помещая провод в захват клещей, оставляем провод длиной для зачистки изоляции, за ножами, как показано на фото ниже:
Придерживая провод сводим клещи, сжимая рукоятки. Ножи сходятся прорезая изоляцию, а упорные губки обжимают и оттягивают провод назад. В результате изоляция снимается с провода.
Инструкция по эксплуатации ручного стриппера предоставлена на видео:
Обжим наконечников
Если у вас нет под рукой кримпера, который используется для опрессовки проводов гильзами, можно выполнить обжим стриппером. Работать инструментом в этом случае достаточно просто. Сначала снимаете изоляцию на нужную длину, после этого устанавливаете наконечник на жилу и заводите в подходящий разъем на рукоятке. Сжимаете ручки и в итоге у вас должен получится обжатый наконечник. Последний этап — отрезаете лишнюю часть жилы на конце, если это необходимо.
На видео ниже наглядно показывается, как пользоваться автоматическим стриппером для разделки кабеля и обжима наконечников:
