Выбор и установка розетки для духового шкафа и варочной панели

Подключение к электрической линии (220-380 В)

  • Вводной автоматический выключатель (автомат), установленный в электрощите, должен соответствовать мощности всех электропотребителей в вашей квартире или частном доме (не менее 50 А).
  • На электроплиту в электрощите должен быть установлен отдельный автоматический выключатель номиналом 40 А.
  • От электрощита до силовой розетки, в которую будет включаться электроплита, прокладывается отдельный трёхжильный (220 В) или пятижильный (380 В) медный провод сечением не менее 4 мм (220 В) и 6 мм (380 В).
  • Ампераж (А) силовой розетки должен соответствовать мощности устанавливаемой электрической плиты.
  • Электрическая плита должна быть обязательно заземлена. В квартире — заземляющий провод ведётся от электрощита, в частном доме — либо от электрощита, либо заземляется сама силовая розетка.
  • Для более надёжной защиты от поражения электрическим током , при работе с электроплитой, можно установить в электрощите отдельное УЗО, вместо автоматического выключателя (автомата).

Прежде чем начать пользоваться бытовой электрической плитой, внимательно изучите инструкцию по эксплуатации и строго её соблюдайте.

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

  • номинальное напряжение;
  • материал, что служит основой для проводных жил;
  • кабельное сечение;
  • удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты

  • Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
  • Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.

Плюсы и минусы такого способа подключения

Преимущество одно и оно всегда на виду – удобство использования, ведь не надо больше возиться с переносками, спотыкаться о провода или переживать, что тройник расшатает контакты розетки и выпадет из нее.

Для того, чтобы в полной мере оценить возможные недостатки, надо разобрать устройство и посмотреть какой к нему подключен провод – чаще всего это проводка сечением на 1,5 или 2,5 квадратных миллиметра. Такой кабель свободно выдержит подключение одного бытового устройства мощностью около 2 кВт и с некоторой натяжкой пару таких приборов. Спасает розетки и провода то, что несколько мощных устройств в одну из них подключают достаточно редко – в основном это одно устройство на 1-2 кВт и несколько послабее.

Перед тем, как провести розетку или несколько от уже существующей, обязательно надо учитывать, что каждая последующая из них это соединения проводов, что является дополнительным сопротивлением электрическому току. Даже если подключить одно мощное устройство, но в последнюю розетку, то есть вероятность нагрева предыдущих контактов. Природа же электрического тока такова, что он оказывает на проводку вибрационное воздействие, вследствие чего контакты со временем неизбежно ослабляются. По правилам, на предприятиях все электроконтакты должны проходить ежегодную проверку и подтягивание болтовых соединений.

С другой стороны, в жилых комнатах самое мощное устройство это обычно электрический обогреватель – если он не кустарный, с неизвестно как сделанными контактами, то две последовательно подключенных розетки и их проводка его свободно выдерживают.

Третий вопрос это кухня – именно там обычно собраны самые мощные устройства, в плане потребления электричества: посудомойка, микроволновка, электропечка, духовой шкаф, электрочайник, тостер и прочие, которые «кушают» от 1,5 кВт. «Вешать» их на один провод категорически не рекомендуется, разве что это будут самые слабые из них, например, микроволновка в паре с чайником или тостером.

Как подключить индукционную варочную панель: установка своими руками

Когда приходит время поменять старую кухонную плиту на новый более современный прибор, основная проблема, с которой сталкиваешься – подключение. Правильно подключить индукционную панель можно таким же способом, как и электрическую печку. Если вы никогда этого не делали, то ознакомьтесь с простыми советами.

Установка плиты осуществляется в несколько этапов, в этой статье мы подробно рассмотрим каждый из них.

  • Выбор места и подготовка отверстия для установки.
  • Подключение кабеля и проверка работы.
  • Установка поверхности в столешницу, ее закрепление и герметизация.

Выбор места

Варочная панель должна быть установлена ровно, без перекосов и закреплена с помощью шурупов или других крепежных приспособлений

Важно обеспечить достаточное место для вентиляции, чтобы панель не перегревалась

Ее не рекомендуют размещать над посудомоечной машиной.

Между задней стенкой индукционной панели и ближайшими вертикальными поверхностями должен оставаться зазор в несколько сантиметров, внизу тоже должно быть небольшое свободное пространство.

Подключение к сети

Главным инструментом при непосредственном подключении будет отвертка .Чтобы подключить электроприбор, необходимо приобрести трехжильный сетевой кабель, рассчитанный на мощность вашей панели. Чаще всего берут кабель сечением 4 или 6 мм кв. Кабель на 6 мм кв.

более надежный и подходит для мощных панелей с четырьмя конфорками. Длину выбирайте такую, что свободно доставала до розетки.

В комплекте обычно идет кабель с 4 проводами, два из которых – фаза (коричневый и черный провода), один – ноль (синий), один – земля (желто-зеленый).

На схеме можно заметить такие обозначения:

  • L1, L2 – соответственно фаза 1 и фаза 2;
  • N – нейтральный провод;
  • PE – заземление.

Это общепринятая европейская маркировка, и по ней можно легко определить, что куда подключать

Обратите внимание, что подключение варочной поверхности может осуществляться к сети 220 вольт и к сети 400 вольт (отечественная сеть – 380 вольт)

В случае однофазной сети для соединения двух фаз в комплекте плиты идет специальная перемычка, которая находится возле выхода провода. Ее достают и вставляют между контактами фаз. Чтобы подключить четырехжильный кабель к точке доступа с тремя выводами, необходимо скрутить черный и коричневый провод и соединить их с фазным проводом сети.

Важно

Сетевая розетка, в которую будет включаться вилка кабеля, должна быть с заземлением, рассчитана на ток в 25 ампер и потребляемую мощность варочной панели. Если вилка и розетка не соответствуют друг другу, то необходимо заменить что-то одно. Переходники и удлинители использовать нельзя.

Можно подключать прибор напрямую к счетчику по отдельной линии. Это даже лучше, поскольку исключается дополнительная коммутация.

Проверка

Как видно, подключить варочную поверхность самостоятельно не так уж и сложно. Когда вы подсоединили все провода, необходимо включить прибор и проверить, как он работает.

Если все было сделано правильно, то можно вставлять индукционную плиту в отверстие, закреплять ее и герметизировать.

Наоборот делать не рекомендуется, поскольку при закрепленном приборе неудобно осуществлять манипуляции с проводами.

Подключение индукционной варочной панели

Итак, вы решили заменить старую кухонную плиту более современной — индукционной? Первая проблема, с которой приходится сталкиваться, — это подключение прибора.

Принцип приведения индукционной панели в рабочее состояние такой же, как и обычной электрической плиты.

Советы, изложенные в этой статье, помогут осуществить подключение индукционной варочной панели самостоятельно и без затруднений.

Как подключить варочную панель Бош? Алгоритм

Процесс подключения варочной панели можно разделить на несколько этапов. Далее рассмотрим каждый из этих моментов более подробно:

  • Выбор и подготовка места для монтажа.
  • Подключение кабеля, проверка его работоспособности.
  • Монтаж варочной поверхности в подготовленное для этого отверстие.

Как правильно выбрать место для установки?

Прежде всего, варочная панель должна быть установлена абсолютно ровно. Даже незначительные перекосы недопустимы. Место монтажа прибора должно отвечать таким требованиям:

  1. Помещение должно быть сухим, чистым, с хорошей вентиляцией. Последний момент особенно важен, чтобы избежать перегревания поверхности.
  2. Минимальное расстояние до легковоспламеняющихся предметов составляет 1 м.
  3. Минимальное расстояние до ближайших предметов мебели составляет 0,1 м.
  4. Необходимо учитывать и возможность свободного доступа к прибору на случай его ремонта.
  5. Нельзя размещать варочную поверхность непосредственно над посудомоечной машиной.
  6. Между прибором и ближайшей стеной необходимо оставить зазор в 2-3 см.

Инструменты, схемы

Главный инструмент, который вам понадобится при подключении индукционной варочной панели, — это отвертка. Помимо этого, вам понадобится сетевой 3-жильный кабель, который соответствует мощности прибора.

Чаще всего приобретают кабели с сечением 4 и 6 мм2. Последний подходит для индукционных плит на 4 конфорки. Длину кабеля подбирайте так, чтобы можно было свободно достать до розетки.

Обязательно ознакомьтесь со схемой подключения варочной панели Bosch.

Прибор укомплектован кабелем с четырьмя проводами:

  • Провода черного и коричневого цвета — фаза.
  • Желто-зеленый — земля.
  • Синий — ноль.

Схема подключения варочной панели Electrolux на 4 провода имеет следующую маркировку:

  • L1, L2 — первая и вторая фазы.
  • PE — заземление.
  • N — нейтральный провод.

Подключение

Обязательно учтите, что подключение индукционной варочной панели может осуществляться к сетям 220 и 380 В:

  • Если сеть однофазная, то при подключении используют специальную перемычку, которую размещают между фазными контактами.
  • Для подключения 4-жильного кабеля к точке с 3 выводами, нужно скрутить между собой кабели черного и коричневого цветов, подсоединить их к фазному сетевому проводу.

Сетевая розетка, используемая для подключения прибора, должна быть рассчитана на силу тока в 25 А и мощность прибора. Кроме того, она должна иметь заземление. Необходимо также, чтобы розетка и вилка соответствовали друг другу.

Порядок проверки

После того, как все провода подсоединены, остается только включить варочную панель и проверить ее работоспособность. Если все сделано правильно и прибор работает корректно, можно монтировать плиту в предварительно подготовленное отверстие, закрепить и загерметизировать.

Важно соблюдать приведенный алгоритм, поскольку, если устройство уже вмонтировано в столешницу, выполнять какие-то манипуляции с проводами сложно

Защитная аппаратура

Подключая индукционную варочную поверхность, не забудьте и о приобретении надежных защитных устройств:

  • Чтобы защитить сам прибор и питающую его электрическую проводку, используют автоматические выключатели. Выбор номинального тока осуществляется в соответствии с мощностью плиты и характеристиками проводки с таким расчетом, чтобы выключатель мог осуществлять защиту всех составных частей проводки.
  • Чтобы эксплуатация индукционного прибора была максимально безопасной, в распределительный щит устанавливают УЗО — устройство для защитного отключения. Оно защищает от электротравм и от возгораний от утечки тока при поврежденной изоляции.

Видеоматериал

И главное требование безопасности: если вы не уверены в своих познаниях электротехники, подключение электрической варочной панели самостоятельно — не для вас. Поручите эту работу квалифицированному мастеру. Это обойдется совсем недорого.

Технология штробления стены под электропроводку

Технология штробления стены под электропроводку следующая

Сверление

Буром диаметром 18-22 мм просверливаем по линиям сделанной разметки отверстия. Глубина отверстий для штробы должна быть 30 -40 мм. Для подрозетника глубина отверстий должна составлять 6-7 см и соответствовать толщине самого подрозетника  плюс запас 1-0,5 см. При сверлении места под подрозетник сверлить нужно не только по периметру, но и внутри сделанной разметки. Это облегчит дальнейший процесс выдалбливание

Долбление

Поменяйте насадку к перфоратору на пику (острую насадку). Переключите перфоратор в режим долбления. Дальше как скульптор выдолбите все лишнее. Поменяйте пику на лопатку и подровняйте края получившейся штробы под провод и ниши для подрозетника.

Штробление «мягких» стен

Если у вас кирпичная, гипсолитовая, силикатная или другая условно «мягкая» стена для вырезания ниши под коробку для розетки можно применить специальные насадки к перфоратору и дрели, которые называются коронки.

установка подрозетника и розетки для электроплиты штробление стены

Особенности подключения

Непосредственное подключение рассматриваемого типа электрических приборов осуществляется по принципиальному алгоритму, что позволяет осуществлять подключение в сеть 220 или 380 вольт. Необходимый показатель питания можно обеспечить, если использовать специальные перемычки.

Схема подключения будет с ориентированием на цвет жил. Кабель, который имеет черную либо коричневую изоляцию, идет на фазный контакт, синюю – на нулевой, зелено-желтую – на контакт с землей. Возле клемм будут стоять латинские буквы L, N и перевернутая буква Т, обозначающие соответственно фазу, ноль и землю. После того как выполнено надежное соединение кабеля с плитой, остается только осуществить правильно подключение к электрощиту.

По окончании соединений нужно с использованием мультиметра проверить правильность подключения. Работа считается завершенной, если производитель для подключения электроплиты укомплектовал ее розеткой. Если же ее нет, то требуется купить модель с вилкой, имеющей 3 штырька на 25-32 А, кабель типа ПВС 3 на 2,5 кв. мм двухметрового размера, а также нужное устройство соединения.

Проверку правильности подключения следует осуществлять мультиметром для выяснения отсутствия короткого замыкания между кабельными проводами и вилкой при отсутствии контакта между фазой и землей. При этом все переключатели на устройстве должны быть неработающими. Такая же проверка осуществляется и при различных режимах работы переключателей. Если установлен режим 100 Ом, то нормальным будет сопротивление в диапазоне 4–10 Ом.

В любом случае ящик для подключения провода питания либо кабеля имеет 6 зажимных контактов, а в документах по эксплуатации (иногда на самой плите) есть принципиальная схема, при помощи которой можно осуществить подключение электрической плиты при наличии тестера. Чтобы защитить провода или кабель, в щитке дома или квартиры монтируется дифавтомат либо автоматический выключатель, имеющий характеристику С и УЗО. Еще один важный момент состоит в том, что электроплита должна быть заземлена. Работы в этом вопросе могут делиться на 2 момента:

  • наличие общего контура заземления;
  • его отсутствие.

В первом случае будет нужен гибкий провод из меди не менее 2,5 кв. мм, который необходимо провести от электрощита и присоединить к корпусу плиты. Если же контура нет, то необходимы монтаж УЗО и осуществление зануления или использование двух методов вместе.

Еще один момент, о котором следует немного сказать – вопрос переноса электроплиты. Часто бывает так, что в кухне проводится ремонт или перестановка и требуется перенести электрическую плиту. Учитывая, что розетка в кухне, как правило, одна, это может быть проблематично. Тогда появляется необходимость удлинить существующий кабель. Это можно сделать несколькими способами.

Один из наиболее простых – приобретение удлинителя. Но проблема в том, что редко можно найти удлинитель трехфазного типа. Поэтому приходится осуществлять удлинение кабеля. Для этого следует приобрести такой же провод, что использовался ранее, и просто осуществить удлинение.

О том, как правильно подключить электроплиту, смотрите в следующем видео.

Меры безопасности

Перед тем как перенести розетку необходимо выполнить комплекс мер, обеспечивающих безопасность работ. Для начала вам необходимо изучить схему расположения проводов. Если таковой нет, то для отыскания старой проводки воспользуйтесь бесконтактным индикатором. Это позволит демонтировать ненужные провода и не повредить остальные, пока будете переносить точку подключения.

В связи с опасностью, которую представляет электрический ток, предварительно, лучше отключить автоматический выключатель на вводе в помещение. При этом следует обеспечить разрыв сразу двух проводов – и нуля, и фазы. Если автомат вывел с работы только один из проводников, то перед началом переноса розетки следует воспользоваться индикаторной отверткой или мультиметром, чтобы убедиться в отсутствии потенциала.

В случае, когда снятие напряжения с розетки не предоставляется возможным, все работы на электрических частях должны выполняться в диэлектрических перчатках с предельной осторожностью, чтобы не вызвать короткое замыкание

Варианты обустройства двух розеток из одной

Решившись на самостоятельную установку дополнительной электроточки, предстоит изучить, как правильно провести новую розетку от уже существующей розетки, ознакомится с рекомендациями и советами опытных мастеров.

Если нет уверенности в собственных силах, то лучше пригласить электрика, имеющего недюжинный практический опыт за плечами.

При самостоятельном монтаже дополнительной розетки предстоит решить, какой она будет:

  • новая точка, удаленная от существующей на пару метров;
  • сдвоенная модель вместо одинарной;
  • целый блок из 3-6 точек.

В зависимости от индивидуальных потребностей следует выбирать наиболее приемлемый вариант. Если просто не хватает еще одной электроточки для включения всех нужных приборов, то удобнее и проще поставить сдвоенную модель.

Такое решение сможет реализовать даже новичок, не имеющий опыта и особых знаний по электромонтажным работам.

Когда в комнате переставили диван и поменяли место дислокации телевизора или повзрослевшим детям купили ПК – здесь двойной розеткой не обойдешься. Понадобится поставить дополнительно одну-две новые.

А если потребности в электропотреблении выше, но и толщина сечения провода позволяет – лучше всего поставить блок на 4-6 гнезд. Такое решение сможет гармонично вписаться в интерьер, не нагромождая стены лишними деталями.

Розетка для плиты. Выбор места

Если вы читали предыдущие статьи из цикла по подключению плиты, то остановимся на самых существенных моментах. Я часто видел, как розетки располагают под кухонным столом, практически на полу. Это не самое правильное решение. Во первых, очень неудобно лезть к розетке, ибо это (чаще всего) находится под кухонным гарнитуром и глубоко (ширина гарнитура не меньше 60 см и приходится практически вслепую втыкать вилку в розетку). Во вторых, в случае затопления, розетка окажется в воде очень быстро. Размещение за духовым шкафом тоже нецелесообразно. Ибо чтобы ее отключить, придётся вынимать духовой шкаф, который обычно закреплён в кухонном гарнитуре. В этом случае лучше использовать неразъемное соединение. Если вы устанавливаете плиту, то нужно предусматривать установку в таком месте, чтобы при задвигании плиты на место, вилка-розетка не мешали плотно придвинуть плиту к стене. Исходя из всех этих моментов, самым лучшим решением будет разместить розетку в стороне от плиты или духовки, в каком-нибудь соседнем шкафу и предусмотреть технологические отверстия для проводов. Но, как уже не раз говорил, лучшим вариантом будет сделать неразъёмное соединение.

Схемы подключения

Независимо от типа подключения, существуют три схемы подсоединения как полностью электрических печей, так и газовых плит с электрической духовкой: однофазная, двухфазная и трехфазная. Первая используется для техники на 220 В, вторая и третья – на 380 В. Чтобы определиться с требуемой схемой, нужно развернуть прибор тыльной стороной и открыть коробку с клеммами. На крышке или возле нее, а иногда и в инструкции указываются доступные способы подключения.

Однофазное подключение

Такое подключение популярно в квартирах многоэтажных зданий и выполняется своими руками кабелем с тремя жилами. При подсоединении к однофазной сети задействуются идущие в комплекте в коробке с клеммами перемычки. При их отсутствии элементы докупаются отдельно. Они изготавливаются из меди, сечение – 6 мм. Итак, в клеммной коробке установлены две шины, соединяющие пять винтов, шестой остается свободным. Винты 1, 2, 3 соединяются первой шиной и обозначаются буквой «L», 4 и 5 — второй шиной, с пометкой «N». Шестой винт – заземление.

Схема: фаза (коричневый или черный провод) – к 1, 2 или 3 клемме. Синяя жила, ноль, направляется к 4 или 5 винту. Шестая клемма с меткой «PE» – это «земля», жила желто-зеленого цвета.

Двухфазное подключение

Двухфазный способ подключения четырехжильным кабелем используется в частном доме или на даче, реже — в квартире. При этом первая перемычка идет к клеммам L1 и L2, вторая – к винтам N4 и N5. Винт L3 и заземляющая клемма свободны.

Для подключения желтую жилу пускают на первую фазу с винтами 1 и 2, соединенными перемычкой. Красная жила подводится к соседнему отдельному 3 винту. Синий провод подходит к клеммам 4 и 5 с перемычкой. Жила заземления идет к винту PE.

Трехфазное подключение

Трехфазный способ подключения актуален для частных домов, в квартирах встречается очень редко. При этом используется четырехжильный или пятижильный кабель и одна перемычка, соединяющая нулевые винты N1 и N2. Схема подключения выглядит так:

  • фаза 1: желтая жила к контакту L1;
  • фаза 2: зеленая жила к контакту L2;
  • фаза 3: красная жила к контакту L3;
  • ноль: синяя жила к нулевым клеммам с перемычкой;
  • заземление: желто-зеленая жила к винту PE.

Подключение пошагово

Если на стену выведена силовая розетка, все, что требуется от пользователя, – подсоединить к электроплите провод и установить вилку с учетом фазы в розетке. Если розетка не используется, кабель от щитка подключается напрямую к электроприбору или соединяется с проводом, идущим от устройства, через клеммную коробку, в зависимости от потребностей пользователя.

Подключение кабеля к электроплите

Для подключения к плите электрического кабеля нужно развернуть устройство тыльной стороной к себе. Сзади находится клеммная коробка, получить доступ к которой можно, открутив и сняв защитную крышку. Далее необходимо вставить и закрепить кабель, чтобы избежать его случайного выдергивания. Для этого предназначен специальный зажим на корпусе. Следует протянуть кабель, убедиться, что провода достают до клемм, и надежно зафиксировать его. Следующий шаг – установка перемычек согласно инструкции и количеству жил в используемом кабеле, а затем – подключение проводов. Схемы для трех-, четырех- и пятижильного кабеля представлены в руководстве пользователя.

После того, как провода подсоединены, нужно еще раз перепроверить правильность подключения по схеме, подтянуть клеммы, а затем установить крышку обратно и закрыть ее.

Установка вилки

Для подключения кабеля к вилке нужно разобрать ее корпус и пропустить провод внутрь, а затем зафиксировать его специальным зажимом, чтобы исключить случайное выдергивание. Далее нужно снять с кабеля изоляцию на длину, достаточную для фиксации жил. Следует помнить, что в силовых розетках заземляющая жила крепится к верхней (нижней) клемме, а фаза и ноль – к крайним клеммам согласно фазе и нолю в розетке. Для лучшего контакта жилы опрессовываются наконечниками.

Определение фазы в установленной розетке

Чтобы определить фазу в установленной на стене розетке, потребуется обычная индикаторная отвертка. Необходимо прикоснуться ею к одному из контактов, одновременно дотрагиваясь одним из пальцев контактной пластины в верхней части инструмента. Если внутри отвертки загорится лампочка, это означает, что контакт – фаза. Если ничего не происходит, контакт – ноль.

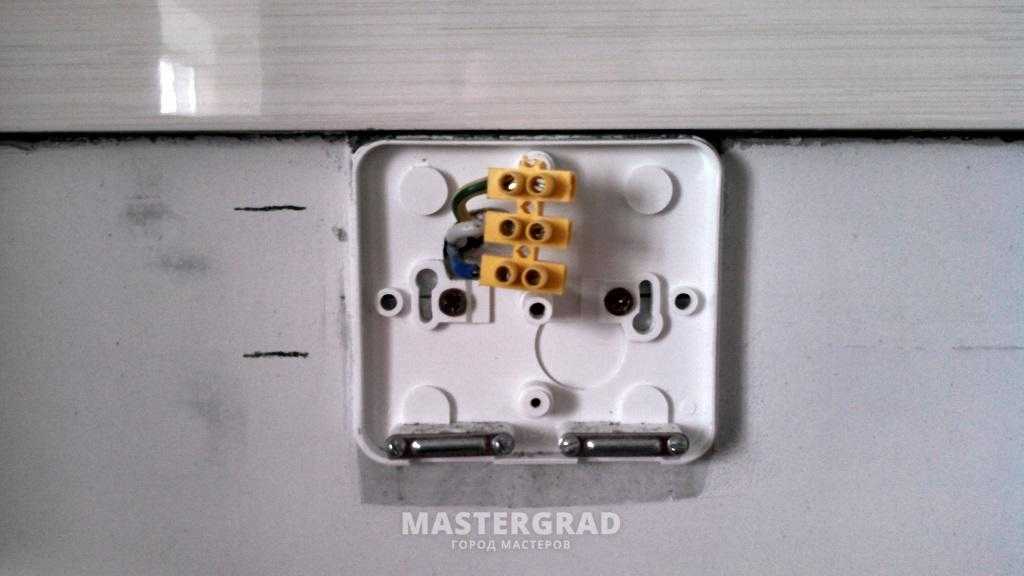

Полная схема подключения через розетку

Схема подсоединения через розетку выглядит следующим образом.

В щитке устанавливается автомат, сразу за ним – УЗО. От него кабель протягивается к месту, где будет размещена розетка. Провод можно спрятать внутрь стены, сделав канавку-штробу, или пустить по поверхности, спрятав от посторонних глаз в кабельный канал.
Далее устанавливается силовая розетка. Она не должна быть вблизи металлических конструкций, источника воды и нагревательных приборов. Также не следует размещать розетку очень близко к полу, нужно помнить о возможности затопления.
В розетке заземление крепится к верхнему или нижнему контакту, фаза и ноль – к левому и правому, порядок значения не имеет

Но при этом важно запомнить, где находится каждый из проводов, чтобы не сделать ошибок при креплении вилки и не перепутать проводку.
Далее к плите подключается силовой кабель, к которому крепится вилка с учетом расположения ноля и фазы в розетке. После этого вилка включается в розетку.

Теперь нужно провести пробный запуск – последовательно включить автомат, УЗО, плиту.

Подключение без розетки

Подсоединение к электросети без розетки выполняется схожим образом. Устанавливается автомат, затем УЗО, подводится кабель и протягивается к месту, где будет находиться электроплита. В стену (или сверху нее) монтируют коробку, в которую помещают колодку с клеммами. К ней подводятся кабеля от электроплиты и автомата

Важно не ошибиться и верно соединить жилы – фазу с фазой и т.д

При прямом подключении к электрощитку кабель от УЗО проводится к плите и подключается согласно руководству пользователя и предлагаемым в нем схемам.

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

  1. Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
  2. Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
  3. Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
  4. Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.
