Как самостоятельно проложить электропроводку в каркасном доме

Подготовительные работы

Все этапы строительства и обустройства, нужно четко спланировать. Это же касается и электропроводки в каркасном доме.

Проводка в каркасном доме: правила планирования

Сначала необходимо составить схему на бумаге, а только потом приступать к реализации проекта.

Нужно определить:

  • в каком месте расположить распределительный щиток;
  • как разместить проводку в области дверей;
  • где расположить выключатели;
  • количество осветительных приборов и их размещение в помещении.

Также желательно заранее определиться с локализацией бытовой техники, чтобы расположить рядом розетки.

Определившись с планом, начинают просчитывать нагрузку сети, чтобы приобрести соответствующие по сечению проводники, а также нужные коммутационные аппараты. Благодаря заблаговременному планированию можно точно посчитать, сколько потребуется материалов на проведение электричества внутри дома, и приобрести их заранее.

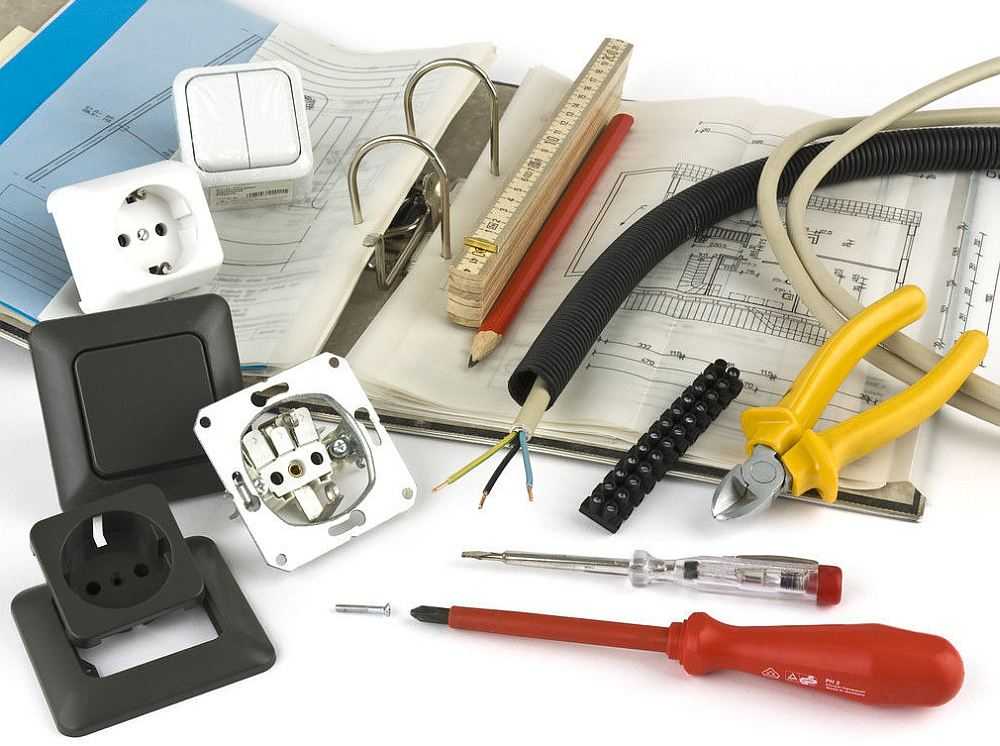

Инструменты для монтажа электропроводки

Если вы планируете производить электромонтажные работы в своем каркасном доме, предварительно необходимо приобрести определенные инструменты, а именно:

  • Шуруповерт. Этот электроприбор необходим для того, чтобы быстрее закреплять саморезы в деревянном каркасе.
  • Бокорезы (или кусачки). С их помощью отсекают кабель для электричества в разных местах.
  • Специальный нож, при помощи которого зачищают концы кабеля перед тем, как соединить его с выключателем, розеткой или распределительным щитком.
  • Дрель. Этот электроприбор необходим проделывания отверстий определенного диаметра в деревянных балках. В это отверстие вставляется специальная защитная гофра, внутри которой проходит электрокабель. Чтобы сделать такое отверстие, необходимо использовать насадку «перо», которая своим внешним видом похожа на этот элемент птичьего крыла.
  • Специальные плоские сверла с насадкой типа «перо».
  • Для измерения различных расстояний (например, от выключателя до пола, или для определения высоты расположения розетки) необходима рулетка.
  • Карандаш потребуется, чтобы выполнять разметку по стенам, где будет проходить провод, расположатся розетки, распределительный щиток, светильники, выключатели и другое.
  • Стремянка. Сделать своими руками разведение электропроводки без стремянки в каркасном доме будет очень сложно. Ведь некоторые работы проводятся на высоте, в частности, монтаж светильников, проведение разводки между первым и вторым этажом.
  • Лазерный уровень. Такой инструмент иногда понадобится для того, чтобы сделать идеальную горизонтальную или вертикальную разметку на поверхности.
  • Мегомметр. Прибор используется для измерения сопротивления между штырями заземления.

Другие необходимые материалы

Для того чтобы провести электропроводку в доме, нужно много различных материалов. Их необходимо приобрести заранее, чтобы работа не останавливалась из-за отсутствия мелочных элементов. Для сборки проводки потребуется кабель таких видов:

  • СИП кабель – необходим для подсоединения дома к общей электрической сети населенного пункта.
  • ПВС – гибкий круглый кабель со множеством медных жил и двойной изоляцией.
  • ВВГ – жесткий кабель с плоским поперечным срезом, внутри которого находится только одна медная жила (используется значительно реже для проводки).

А также:

  • Крючок – металлическое изделие, необходимое для закрепления вводного кабеля.
  • Саморезы – при помощи этих крепежных элементов различные клипсы и другие устройства закрепляются в деревянном каркасе.
  • Изолента для изоляции проводов.
  • Клипсы – эти крепежи из пластика нужны для того, чтобы прикрепить гофру с кабелем к поверхности.
  • Штыри-электроды из меди, а также соединительная металлическая лента для обеспечения заземления.

Азбука работы: электропроводка в частном доме

В частном доме не обойтись без контуров, которые и питают электроприборы. Подходя ответственно к разработке схемы, сначала вам посоветуем продумать варианты с освещением, затем с установкой розеток (обязательно с учетом подключения бытовых приборов) и уж затем вы приблизитесь к отделочным работам. Каждый из установленных контуров идет с собственным автоматическим выключателем, а группа из контуров – с УЗО (это известное всем устройство защитного отключения). В свою очередь и выключатели и устройства контроля закольцовываются на специальном распределительном щите.

Как советуют опытные электрики, лучше заранее сделать большее количество контуров (можно на будущее «про запас»). Это еще и вдвойне удобно в том случае, если вам придется столкнуться с коротким замыканием – в других контурах проблем с электропотреблением не будет никаких. Так что для удобства и безопасности такое решение будет одним из самых предпочтительных.

Если у вас приборы будут достаточно большой мощности, например, электроплита, стиральная машина, холодильник, то вам понадобятся провода большого сечения, они подводятся отдельно. Напомним, что нагрузка на все без исключения контуры, отвечающие за питание трехфазного оборудования (на 380 В) в бытовых условиях дома не должна превышать показателей в 6 кВт, а те, что работают с приборами на 220 В –  2 кВт.

Советов мы можем дать вам множество, но основной и главный для всех времен и народов – не пренебрегать правилами вашей же безопасности! А это значит, что если надо сделать заземление, значит нужно его непременно провести! Если надо купить розетку определенного класса, отвечающего за безопасность во влажных помещениях (а желательно еще иметь и вентиляцию в ванной комнате), значит нужно ее приобрести и не жалеть потраченных денег. А теперь приводим основные тезисы работы с электропроводкой в частном доме.

  • В случае, если вы решили установить электрический обогрев комнат, то вам понадобятся контуры, питающие радиаторы. При этом нагрузка на них не должна также превышать пограничных значений.
  • Выбирая маршруты для проводки, нужно учитывать главное правило – нельзя укладывать по диагонали, а лишь по горизонтали и вертикали. Это касается не только стен, но и потолка, а также пола (мерьте хоть металлической линейкой, но обеспечьте).
  • Схему имеющейся электропроводки лучше держать в наличии у себя дома – это позволит избежать повреждений кабеля при непредвиденном ремонте.
  • В вертикальной плоскости обычно прокладывают проводку возле дверных проемов, а по горизонтали – на высоте полуметра над полом (это общепринятое правило).
  • Проводку лучше всегда делать, чтобы она была с запасом, тогда при экстренной необходимости особых доработок не понадобится.
  • Диаметр трубок для защиты кабеля выбирают, подсчитав необходимое количество одножильных проводов, собранных вместе.
  • Диаметр с уже подсчитанным количеством одножильных проводов должен быть процентов на 20 больше, чем диаметр самого кабеля.
  • Обеспечить безопасность в вашем доме можно при помощи гофротруб, которые, находясь под слоем штукатурки, значительно снижают шансы возникновения пожара.
  • Специальные канавки под телевизионный или интернет-кабель также лучше сделать заранее во всех комнатах, даже если пока в них нет телевизора или компьютера.
  • В ванной комнате нужно учитывать постоянную повышенную влажность, поэтому розетки должны быть определенного класса защиты и установлены в местах, где меньше вероятность попадания воды.

Набор инструментов

Монтаж электропроводки требует специального инструмента. Если пару проводков еще можно зачистить ножичком, то при масштабных работах нужно приобрести:

  1. Болгарку (угловая шлифовальная машина).
  2. Перфоратор (им делают сквозные отверстия, монтажные пазы).
  3. Штроборез (формирует канавки в кирпичных, бетонных и блочных стенах).
  4. Съемник изоляции (чтобы зачищать концы проводов, кабелей).
  5. Клещи (обжимают провода).
  6. Нож для проводов.
  7. Пассатижи, молоток, бокорезы, отвертки.

В качестве вспомогательных и защитных средств необходимы: хорошая стремянка, чтобы без проблем монтировать электроприборы на потолке или прокладывать кабель, респиратор, рукавицы.

Необходимые материалы

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м2, то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм2 (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм2 для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм2.

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Какой тип проводки выбрать?

Электропроводку в подобных строениях можно выполнять, как и в обыкновенных домах, двумя способами – наружным (или открытым) и внутренним (скрытым).

Вариант наружной разводки подразумевает монтаж проводов по стенным и потолочным поверхностям при помощи специальных кабель-каналов, электротехнических труб или открытым способом. Разводка выполняется, когда основные строительные этапы уже завершены.

Скрытая проводка в каркасном доме предполагает размещение проводников внутри стен и потолочных перекрытий. Снаружи будут только выключатели, розетки и кончики проводов для подсоединения осветительных приборов.

Пример на видео:

https://youtube.com/watch?v=WpH3-_Iepb8

Каждый способ имеет свои положительные и отрицательные стороны.

Главный плюс внутренней проводки в том, что она эстетична, все проводники и соединения спрятаны, ничего не портит внешний вид помещения. Минусов у неё гораздо больше:

  • Любой коммутационный аппарат (розетка или выключатель) установлен окончательно, перенести его куда-нибудь на новое место вы уже не сможете.
  • Нет возможности периодически производить осмотр, и оценивать состояние электросети.
  • Внутренняя проводка в материальном плане обходится дороже, чем наружная, к тому же требует немалых физических затрат.

  • Страховые фирмы не рискуют оформлять договора на деревянные каркасные дома с электропроводкой внутреннего исполнения.
  • Нет возможности в монтаже дополнительных точек (например, если понадобится в какой-то комнате ещё одна розетка).

Основным достоинством наружной проводки является её доступность, то есть она находится на виду и можно контролировать её состояние. Соответственно, есть возможность ремонта, в нужный момент вы можете заменить не только выключатель или розетку, но и провода.

К минусам наружного варианта проводки можно отнести то, что она не всегда органично вписывается в общий интерьер помещений. Также, когда провода на виду, увеличивается риск их повреждения.

Как видите, все аргументы склоняются к тому, что электрика наружного исполнения в каркасном доме предпочтительнее. К тому же статистика говорит о том, что пожары чаще возникают в строениях со скрытой разводкой.

Какая существует альтернатива металлическим трубам

Укладываться электропроводка может и в металлические рукава, но только с асбестовым внутренним покрытием или без него. Металлорукава с хлопчатобумажным уплотнением в качестве защиты для скрытой проводки к применению недопустимы.

Скрытый способ монтажа более трудоемок и затратен по используемым материалам, чем открытый. Чтобы уменьшить расходы, вместо металлических труб некоторые домостроители применяют гофрированные. Они дешевле и проще в монтаже, но и пожаробезопасность при их использовании значительно снижается. Поэтому решение в данном случае каждый принимает сам за себя.

В остальном последовательность обустройства проводки как у скрытого, так и у открытого способа будет одинаковая. Распределительные коробки, выключатели и розетки в каркасном доме должны быть установлены в металлические коробки

Рекомендуется особое внимание обратить на подбор автоматических предохранителей для каждой ветви разводки. Если предохранители не смогут сработать при большой перегрузке, то последствием может стать возгорание в доме

Выбор типа электропроводки и материала для нее – важный момент при строительстве каркасного дома, который может сильно повлиять на дальнейшую жизнь в нем, поэтому подойдите к решению вопроса разумно.

Разработка проекта электропроводки

Организация проведения электросети от основной системы к дому или по всем помещениям каркасного здания требует тщательной подготовки. При отсутствии необходимых знаний в области электросистема лучше всего доверить работу профессиональным мастерам. В любом случае необходима разработка проекта, который чётко отражает все особенности системы.

Проектирование требует повышенного внимания

Проектирование предполагает расчёт нагрузки, определение количества и типа необходимых материалов, расположение розеток и выключателей в доме, а также другие важные моменты. При этом учитываются установленные правила и нормы. Например, высота размещения розеток и выключателей для разных помещений в каркасном доме. Соблюдение норм позволяет обеспечить безопасность, надёжность и эффективную работу электросистемы.

Материалы и инструменты для изготовления своими руками

При проведении внутренних работ по созданию наружней проводки используются только качественные материалы. Своими руками довольно просто проложить кабель по всем помещениям в доме, но при сложных работах с системой требуется профессиональная помощь. Особенного внимания требует расчёт количества материалов и определение типа провода. Метраж подсчитывается с помощью рулетки на протяжении всей сети во всех помещениях в каркасном доме. При этом лучше всего прибавить несколько метров для запаса. Дополнительная изоляция должна быть равна длине всего кабеля.

Основные материалы для проводки в каркасном доме:

  • кабель электрический, имеющий сечение в 14 мм;
  • коробки распределения, количество которых высчитывается из расчёта минимум одна штука на этаже;
  • розетки и выключатели необходимого уровня функциональности;
  • крепёжные элементы и переходники приобретаются с большим запасом.

Для проведения работ своими руками понадобятся довольно простые инструменты. Молоток, дрель, индикатор напряжения в электросети, отвёртки различного типа, плоскогубцы, нож строительный — это основные приспособления. Инструменты должны быть качественными, нож — острым, а электрическая дрель — надёжной.

Правила, нормы, расчёт нагрузки

Особенное значение при обустройстве системы имеет расчёт нагрузки и правильное её распределение. На каждом этаже каркасного дома должна располагаться минимум одна распределительная коробка. Чем меньше нагрузка на каждый такой элемент, тем безопаснее будет система. А также учитывается высота расположения розеток и выключателей и их количество для каждого помещения.

Стандартные параметры нужно учитывать при монтаже

При произвольном размещении выключателей и розеток лучше всего учитывать основные нормы, так как правила необходимы для безопасности электросистемы

В ванной комнате, на кухне и санузле особенно важно использовать розетки с защитой от влаги. При подключении бытовых приборов применяются стабилизаторы, предотвращающие поломку техники при коротком замыкании

Нормативы следует учитывать для безопасности электросистемы

Проведение кабеля в дом и от щитка

Кабель проходит от опорного столба воздушным или подземным путём в дом. После подведения кабеля устанавливается вводное распределительное устройство — ВРУ. Прибор принимает и распределяет электроэнергию по каркасному дому. В щиток входят следующие устройства:

  • счётчик электроэнергии;
  • вводный двухполюсный автомат защиты;
  • защитный автомат отключения по группам;
  • прибор УЗО.

Установка щитка и всех его элементов проводится профессиональными мастерами. Питающий кабель входит в каркасный дом через гофру, защищённую металлической трубкой. Далее проводится разводка провода ко всем розеткам, выключателям согласно проекту.

Подвод главного кабеля

Первым делом к только что возведенному особняку нужно подвести главный питающий кабель от общей электрической магистрали. При этом есть два способа подключения к ЛЭП:

  • воздушный;
  • подземный.

В первом случае задействуются столбы и воздушный тип кабеля, а для второго способа подходит только специальный проводник. При этом подземная прокладка отличается более высокой стоимостью в силу проведения землеройных работ и защиты кабеля под землей. Тем не менее данный метод имеет высокую надежность в ходе выполнения проводки в каркасном доме.

Для подземной прокладки кабеля вырывается траншея глубиной в метр, после чего ее дно засыпается песком. Затем укладывается электрокабель, который имеет бронированную защитную оболочку, и сверху все засыпается щебнем. Затем проводится пометка провода при помощи специального сигнального материала, и все окончательно закапывается под землю.

Стоит заметить, что прежде чем подсоединяться к линии электропередачи, необходимо предварительно получить разрешение от местной сетевой компании. При этом понадобится проект по электроснабжению постройки и участка.

Ни в коем случае не стоит пытаться самостоятельно подключаться к ЛЭП, поскольку это не только опасно для жизни, но и приводит к штрафным санкциям. Данная работа – это прерогатива специалистов.

Планировка проводки


Подобная планировка поможет определиться и с количеством необходимых материалов

Работы по электрификации начинаются с планирования. Составить схему нужно на бумаге или в компьютерном варианте.

Чертежи должны включать в себя следующую информацию:

  • крыша и несущие конструкции;
  • входные и межкомнатные двери;
  • окна;
  • водопроводные, канализационные и газовые трубы;
  • ввод кабеля в дом;
  • распределительный щиток;
  • заземление;
  • пакетники;
  • выключатели;
  • розетки;
  • осветительные приборы;
  • бытовая техника;
  • прохождение проводки;
  • распределительные коробки.

По количеству потребителей нужно подсчитать нагрузку по каждому помещению и для здания в целом. Это поможет определиться с типом и мощностью вводных автоматов.

В обязательном порядке нужно составить пошаговый план, в котором будет расписана последовательность проведения всех мероприятий. Эта бумага позволит избежать ошибок, так как все действия будут выполняться в точной и продуманной последовательности.

Открытая проводка

Простой вариант электросистемы — открытая проводка — оптимален для каркасного дома. Преимущества такого метода обеспечивают безопасность, а эстетичный внешний вид легко организовать с помощью кабель-канала, в который прячется провод. Монтаж легко осуществить своими руками, используя качественные материалы и инструменты. В процессе работы следует придерживаться схемы размещения всех элементов, то есть розеток, выключателей, распределительных коробок. И также стоит знать особенности используемых элементов и типов соединений, о которых рассказывает видео.

Применение кабель-каналов и монтаж коробов

Монтаж системы с кабель-каналами и коробами предполагает предварительное крепление одной части кабель-канала согласно линии расположения проводов. Для этого используются саморезы. При этом система может проходить по линии плинтусов.

Разнообразные элементы позволяют спрятать открытую проводку

После закрепления в основу укладывается провод. Монтируются распределительные коробки. Далее устанавливаются розетки и выключатели, а потом осуществляется подключение системы к сети. Переходники активно применяются для соединения проводов. Более подробно обо всех особенностях процесса рассказывает видеоролик.

О прокладке проводов на видео

Часто при монтаже электропроводки используется гофрированная труба. Жаростойкий материал трубы обеспечивает безопасность при чрезвычайных ситуациях. Процесс монтажа мало отличается от метода применения кабель-каналов и коробов. При этом гофрированная трубка может быть легко спрятана внутри стен.

Труба изготавливается из надежного материала

Для начала работ своими руками необходимо определить линии крепления трубы. Далее элемент фиксируется к поверхности, кабель проводится внутрь до распределительной коробки. Более подробно особенности монтажа изложены в видеоролике.

Как сделать монтаж в гофрошланге: видео

В процессе обустройства электропроводки своими руками могут возникнуть сложности, связанные с индивидуальным устройство стен, планировкой, подключением. Поэтому помощью профессионального мастера необходима всегда.

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов, но создает – неразъемность соединений.

Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым.

Линейное расширение от изменения температуры у разных металлов не одинаково. Особенно сильно меняет линейные размеры алюминий. Поэтому со временем между контактом соединенных металлов образуется зазор, Для того, что бы забыть об обслуживании под винты устанавливаются шайбы гровера. Гровер нивилирует возникающие тепловые расширения.

Нужно ли делать полукольца под резьбовым соединением?

Если не делать у проводника полукольцо, то площадь соприкосновения провода с контактной площадкой электроприбора будет гораздо меньше, а это значит, что в определенных случаях, могут возникнуть проблемы.

Как еще монго увеличить площать соединения в резьбовом соединении?

Для увеличения площади поверхности проводника его можно расплющить. например, плоскогубцами, надфилем или на наковальне.

Использование клеммных колодок

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится на много меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

Пружинные клеммы Wago — Ваго

Для использования этого типа соединений, с токопроводящей жилы снимается изоляция и вставляется в клемму. Самые распространенные клемники выпускаются (Ваго).

А, что за белая паста находится внутри клемника Ваго?

Внутри клемников находится специальная паста, недопускающая окисления. Поэтому, в подобных клемниках можно зажимать медные и аллюминевые провода.

Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

Клемники рассчитаны на соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм 2. По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Достоинства и недостатки

Достоинства скрытой проводки, созданной своими руками:

  • незаметна для глаз;
  • ограниченное количество кислорода повышает защиту от пожара;
  • электрическая безопасность;
  • высокий срок эксплуатации, около 40 лет, благодаря защите от внешней среды.

Недостатки скрытой проводки, созданной своими руками:

  • ограниченный доступ препятствует ремонту;
  • план-проект сети нужно сохранять, так как без него будет невозможно определить местонахождение проводки;
  • сложность работ при установке;
  • трудоемкость ремонтных работ;
  • при монтаже необходимо использовать проводники с большим сечением.

Варианты проводки в каркасном доме

После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:

  • скрытый или внутренний;
  • наружный или внешний.

Каждый из типов укладки имеет свои положительные и отрицательные стороны.

Вариант открытой проводки — как все сделать правильно

Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:

  • с использование пожаробезопасных гофротруб;
  • в каналах из ПВХ;
  • с использованием открытого специального кабеля.

Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.

Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.

Вариант скрытой проводки – как все сделать правильно

При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.

Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.

При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.

Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.

Какую проводку выбрать: скрытую или наружную

Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.

Положительные стороны скрытой укладки кабеля:

  • не портит внешний вид интерьера дома;
  • защищена от случайного внешнего воздействия;
  • не требует доработки и переустройства.

Отрицательные стороны скрытой электропроводки:

  • финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
  • затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
  • невозможно внешним осмотром определить состояние заложенного электрического кабеля;
  • вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.

Положительные стороны внешней прокладки проводов:

  • осуществление доступной проверки состояния электрокабеля;
  • простота ремонта или замены вышедших из строя деталей электроцепи;
  • доступность монтажа новых ветвей электросети с дополнительными элементами.

Отрицательные стороны внешней прокладки проводов:

  • существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
  • осуществление особых требований по прокладке электропроводов.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
