Принцип действия и назначение защитного и рабочего заземления

Особенности заземляющего устройства

Основной целью заземляющего контура является понижение потенциала при пробое на корпус и коротком замыкании, до безопасного значения.

При этом, на корпусе оборудования понижается напряжение и сила тока, до безопасного уровня. На производстве заземляют корпуса электрооборудования, зданий и помещений от воздействия атмосферных токов.

При монтаже контура, в сети трехфазного тока не более 1000 В, применяют изолированную нейтраль. При больших уровнях напряжения сети, монтируется система с разными режимами нейтрали.

Контур заземления – это целая система, включающая в себя:

  • заземлитель;
  • заземляющие горизонтальные проводники;
  • подводящие провода.

Заземлитель подразделяют на искусственный и естественный.

При возможности следует использовать естественный заземлитель:

  • подземные трубопроводы водоснабжения. Но в этом случае, необходимо оборудовать трубопровод защитой от блуждающих токов;
  • подключаются на металлоконструкции цехов и помещений;
  • стальная или медная оплетка кабеля;
  • трубопроводы в скважине.

По нормам ПУЭ запрещено подключать заземляющий контур на трубы отопления и с пожароопасными материалами.

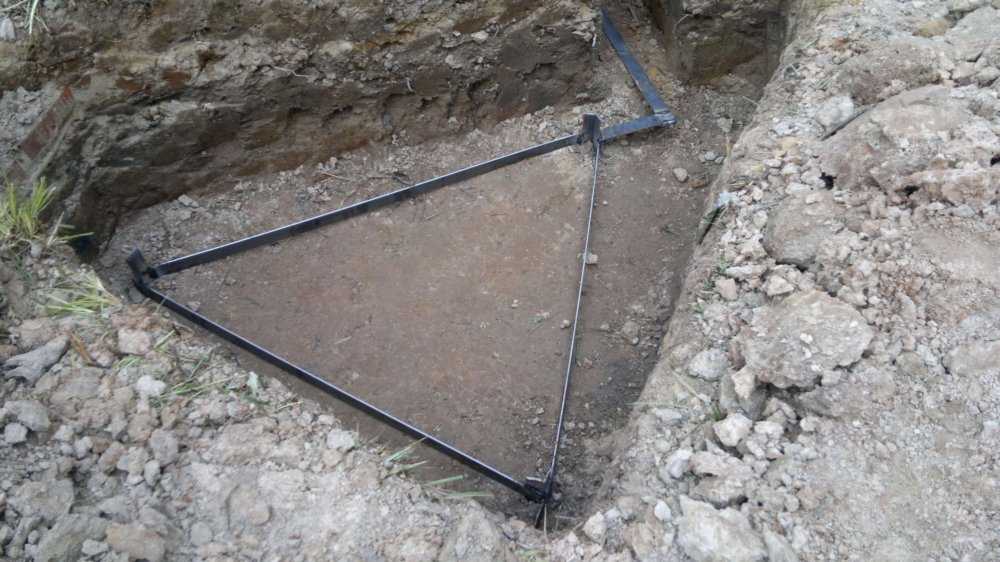

При искусственном оснащении, заземляемое оборудование предохраняется путем изготовления контура в виде равностороннего треугольника из металлических штырей или уголков.

Для щелочной и кислой почвы, рекомендуется использовать медный, оцинкованный заземлитель. Для изготовления контура в виде треугольника, необходимо углубиться в землю на 70 см.

Корпуса каждого прибора должны обязательно подключаться к системе защиты. При этом, нельзя подключать несколько потребителей последовательно, каждое устройство обязано обустраиваться линией подключения.

Теперь о главном – значение уровня сопротивления контура. В него суммируется сопротивления каждого прибора цепи и его проводов.

При расчете сопротивления контура, следует учитывать уровень значения грунта, размеры и глубину забивания заземлителей. Необходимо учитывать температурные особенности региона обустройства контура.

Помните – при жаркой погоде, место установки следует заливать водой, почва при высыхании меняет уровень сопротивления.

При обслуживании сетей до 1000. В и мощности оборудования свыше 100 кВА – сопротивление контура не более 10 Ом. В бытовых сетях оптимальным значением будет 4 Ома. Напряжение при прикосновении должно быть меньше 40 В. Сети свыше 1000 В защищаются устройством с сопротивлением не более 1 Ома.

Это некоторые особенности и принцип действия заземления. Более подробно, вы можете ознакомиться в статьях по этой теме на сайте.

Когда следует использовать зануление, а когда заземление

В этой части статьи мы ответим на вопрос в чем разница между заземлением и занулением и в каком случае использовать тот или иной метод защиты человека от поражения электрическим током. Принцип действия защитного зануления похож на функциональные возможности заземления, но между ними есть существенная разница!

Обе системы предназначены для защиты человека от поражения электричеством. Разница между ними в том, что зануление мгновенно обесточивает оборудование, а заземление отводит опасный электрический ток в землю. Вот в этом и заключается вся разница! На ниже приведенной схеме наглядно показаны различия между этими двумя способами.

Какой же метод лучше использовать в каждом конкретном случае? Однозначно ответить на этот вопрос невозможно. Например, в многоэтажных домах создание заземляющего контура — это трудное и затратное мероприятие. Поэтому в большинстве квартир используется защитное зануление, подключаемое к бытовой технике через электрические розетки. В частном доме монтаж заземляющего контура не вызовет затруднений. Каждая из систем защиты следующие преимущества и недостатки.

  1. Заземление в частном доме можно сделать собственными руками, а для зануления необходимы познания в электротехнике, с проведением расчетов и выбора оптимального варианта подключения к нейтральному проводу системы электроснабжения. К тому же зануление перестает работать при обрыве нулевого провода.
  2. В многоэтажных домах устройство контура заземления является сложной задачей, так как необходимо будет выполнить комплекс монтажных работ высокой стоимости. Для квартир  в основном используется принцип зануления бытовых приборов, хотя этому способу защиты человека от поражения электрическим током присущи определенные недостатки.

Исходя из всего вышесказанного следует сделать вывод, что для частного дома лучше выбирать заземление, а для квартиры зануление. Правда, в том случае если объект запитывается от однофазной двухпроводной линии, что характерно для дачных поселков, без контура заземления не обойтись!

Требования к защитному заземлению

Защитное заземление – это наиболее жесткое устройство, чем зануление цепи. Здесь предусмотрена прокладка отдельной шины, довольно небольшого уровня сопротивления, которая идет к системе заземлителей, забитых в землю в виде треугольника.

Расчет защитного заземления, требует знания множества формул и наличия множества исходных данных. Поэтому принято для жилого фонда применять типовые проекты контура заземления для каждого региона.

Установка зануления предусматривает прокладку шины нейтрали или любого другого способа отвода тока в однофазной цепи. При этом, значения сопротивлений каждого проводника зануления до подстанции или питающего трансформатора, складываясь, образуют значение сопротивления защитного устройства.

Эта величина может изменяться, но требования к защитному заземлению и занулению, предусматриваю общее значение максимально возможного уровня сопротивления цепи.

Бытовое заземление

Как правило, системы электроснабжения, должны иметь сопротивление защитного заземления, должно быть от 4 Ом, до 30 Ом. Для обустройства, как правило, применяют стальные уголки и полоса шириной 40 мм. Предусматривают использование медной шины, достаточного сечения, согласно ГОСТу. Это обязательное требование.

При использовании защитного проводника с медным проводом 0,5 мм2 нам не хватит и 100 метров провода для достижения критического значения. Наиболее строгие требования предъявляются при обслуживании участков:

  1. Установки, с напряжением цепи до 1000. В, оснащаются устройством, сопротивление которого, не должно превышать 0,5 Ома. Значение заземленного контура измеряют при помощи специального измерительного прибора – измерителем сопротивления. Это измерение проводится двумя дополнительными заземлителями. Разведя их на определенное расстояние, выполняем замер, затем сдвигая электрод, проводим несколько замеров. Самый худший результат принимается за номинальное значение.
  2. Для обслуживания цепи трансформатора, других источников питания, при величинах напряжения от 220 В до 660 В – величина сопротивления заземления должна быть от 2 Ом до 8 Ом.

Производственное защитное заземление

Использование дополнительных мер для выравнивания величин потенциала – это основная «обязанность» применения защитного обустройства производственных мощностей. Для достижения надежной защиты, все металлические детали конструкций и устройств, а коммуникационные трубопроводы подсоединяются на заземляющий проводник.

В жилых помещениях, так следует оборудовать ванные комнаты и стальной водопровод, канализацию, и трубы отопления. В наше время пускай и редко, но они встречаются. На промышленных объектах заземляют:

  • приводы электрических машин;
  • корпуса каждой электроустановки, находящейся в помещении;
  • коммуникации металлических труб, металлоконструкции;
  • защитные оплетки электрокабелей , с напряжением постоянного тока до 120 В;
  • электрощитовые, различные корпуса системы электропроводки.

Детали, не требующие защиты:

  • металлические корпуса приборов и оборудования, установленных на стальной платформе, главное – обеспечение надежного контакта между ними;
  • разнообразные участки с металлической арматурой, установленная на деревянных конструкциях, исключение составляют объекты, где защита распространяется и на эти объекты;
  • корпуса электрооборудования, имеющие 2, 3 классы безопасности;
  • при вводе в здание электропроводки, с напряжением не выше 25 В, и прохода их сквозь стену из диэлектриков.

В заключение необходимо отметить.

После монтажа каждого из видов защиты, необходимо выполнить проверку величины сопротивления защиты. После этого составляется акт проверки. Замеры, проводят летом и зимой, в это время грунт имеет наибольшее сопротивление.

Проверку жилого фонда рекомендуется проводить раз в год. Помните о необходимости оснащения щитовой автоматами размыкателями цепи и защитным устройством от утечек тока.

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

  • снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
  • отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

  • трубы водоснабжения, находящиеся в грунте;
  • металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
  • обсадные трубы артезианских скважин;
  • металлические оболочки кабелей (исключение составляет алюминий).

Вариант использования трубы в качестве естественного заземлителя

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

  • стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
  • стальные полосы и уголки толщиной от 4 мм;
  • стальные пруты длиной до 10 и более метров и диаметром от 10 мм.

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Системы и схемы зануления

Существует несколько вариантов выполнения защиты электрооборудования путем зануления металлического корпуса устройства. В этой статье мы рассмотрим два следующих основных способа зануления любой техники, подключенных к трехфазной и однофазной сети подачи электроэнергии.

  1. Трехфазная сеть. Для такого подключения схема довольно проста и выполнить ее не составит труда любому человеку знакомому с основами электротехники. В этом варианте нулевой провод N и защитная линия PE объединены в одну общую шину под названием PEN. Такой метод зануления получил наименование системы TN-C. Для его реализации необходимо строго соблюдать повышенные требования к уравниванию электрических потенциалов, а также к площади сечения объединенного проводника PEN. Для сетей с подачей электроэнергии по однофазной схеме использование системы TN-C категорически запрещено правилами устройства электроустановок (ПУЭ).
  2. Однофазная сеть. Для реализации защитного зануления в однофазных сетях существует способ по системе TN-C-S. При этом методе проводник N объединяется с линией PE только на ограниченном участке сети подачи электроэнергии, начинающимся рядом с основным источником питания. Система TN-C-S хороша для однофазных сетей, но ее ни в коем случае нельзя применять при занулении электрооборудования, работающего в трехфазных сетях электрификации.

Любая система защитного зануления может быть использована только в сетях как однофазных, так и трехфазных, с переменным напряжением не более 1 кВ, к тому же сеть в обязательном порядке должна иметь наглухо заземленную нейтраль. После выполнения работ по защите электрооборудования необходимо выполнить проверку и расчет системы зануления, который следует доверить только специалисту, так как эта процедура предполагает использование специальных приборов. В результате произведенных замеров определяется сопротивление петли нейтраль-фаза, которое должно иметь минимальное значение.

После этого, согласно закону Ома, по которому I=U/R, вычисляется ток КЗ (короткого замыкания) при попадании фазы сети на металлический корпус прибора. Значение этого параметра должно быть на некоторую величину больше, чем порог срабатывания автоматических систем обесточивания электроразводки. В противном случае их нужно менять на устройства с меньшим значением порога срабатывания или выполнять мероприятия по снижению величины сопротивления петли нейтраль-фаза. При расчете тока КЗ следует применять увеличивающий коэффициент надежности Кн, который всегда больше единицы.

Назначение и контролируемые параметры

Основное назначение заземления – обеспечение надёжного соединения электропроводящих частей устройств и приборов с металлической конструкцией особой формы, имеющей надёжный контакт с грунтом.

Профессионалы называют это сооружение заземлителем. Он представляет собой набор металлических заготовок (труб, отрезков арматуры или профилей), соединённых между собой методом сварки.

Надёжность функционирования такой системы зависит от общего сопротивления цепочки заземления, образуемой соединительными шинами и самой конструкцией заземлителя. Чем меньше значение этой величины – тем более безопасной будет эксплуатация оборудования или приборов, для которых предусматривается защита.

В процессе обустройства заземляющего контура подбором соответствующей формы конструкции стараются искусственно увеличить площадь контакта её элементов с землёй.

Того же эффекта удаётся достичь, если умышленно повысить процентное содержание солей в почвах, имеющих непосредственный контакт с металлическими частями заземлителя. Указанные меры способствуют снижению сопротивления стеканию тока в землю, что гарантирует надёжность работы всего контура заземления в целом.

С целью контроля значения этого показателя организуется техническое обслуживание заземляющих систем, предполагающее обязательный замер указанного параметра.

При обнаружении значительных отклонений от требований ПУЭ производится изъятие и ремонт заземляющих устройств, по окончании которого сопротивление растеканию проверяется повторно.

Подобные же действия предпринимаются и в тех случаях, когда необходимо повысить эффективность защиты особо опасных участков электрооборудования.
