Несколько вариантов заземления стиральной машины, если нет заземления

О заземлении для частных домов

Во многом работа проводится такими же методами, что и на территории квартиры. Предполагается использование стандартных электрических щитков. Само заземление выполняется самостоятельно домашним мастером.

Процесс стоит описать подробно:

  • Сначала нам понадобятся три трубы из металла, с диаметрами 1,5-3 метра. Их длина должна быть как глубина промерзания грунта, но никак не меньше.
  • Заостряем нижнюю часть конструкций. Для этого применяется кувалда. Далее в той же нижней части создаём отверстия, с диаметром на 5-10 миллиметров.
  • После выкапываем в земле яму, с глубиной 0,5-0,6 миллиметров.
  • Трубы нужно вбить внутрь грунта. Они должны находиться на расстоянии 1-1,5 метров друг от друга. Над землёй нужно оставить примерно 10-15 сантиметров свободными.
  • Берём три пластины или куска арматуры на металлической основе. Длина должна равняться примерно 1-1,5 метру. Торчащие из земли части соединяются при помощи технологии сварки.
  • Арматура приваривается к проводе заземления. Он заводится внутрь дома к тому месту, где планируется в будущем установить счётчик.
  • Соединяем заземляющие провод и шину. От шины идут остальные провода, ведущие к розеткам с освещением.

Как заземлить стиральную машину?

Существует несколько вариантов решения проблемы:

  1. Заземление⁄зануление розетки от электрического щита;
  2. Установка внешнего заземляющего контура;
  3. Создание системы уравнивания потенциалов;
  4. Соединение корпуса машины с коммуникационными металлическими трубами.

Как заземлить розетку в новой квартире?

Щитки новостроек оборудованы системой TN-S-C (илиTN-S), в которых предусмотрена шина для подключения заземляющего шнура. Он уже есть в проводке.

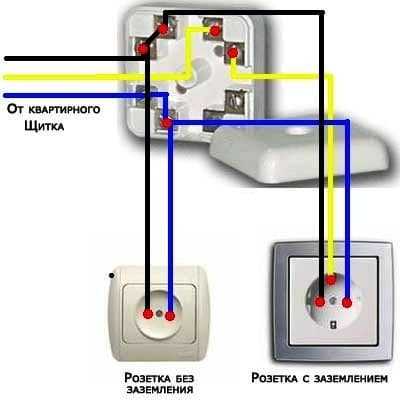

В стене необходимо сделать дырку для розетки, достать пучок проводов. Для работы вам понадобится специальная современная «евро-розетка»:

  • Отключите подачу электричества;
  • Подсоедините провода «фазы» (L), «ноля» (N) к соответствующим выводам розетки;

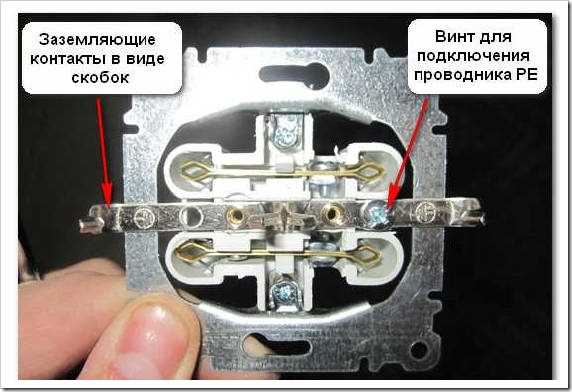

  • Заземляющий шнур (PE) — обычно он желто-зеленого цвета — соедините с клеммами, расположенными по центру розетки;
  • Закрепите контакты, вставьте розетку, зафиксируйте.

Как подключить заземление к щитку?

В случае отсутствия заземляющего шнура, но при наличии систем TN-S-C, TN-S на лестничной площадке вы можете самостоятельно провести кабель, присоединив его к предусмотренной шине. Подходящий для монтажа комплект можно купить в любом электротехническом магазине.

УЗО для стиральной машины без заземления

Старые здания не укомплектованы кабелем «земля». Используется двужильная система TN-C, состоящая только из «ноля» и «фазы». Пользователи устройств такого типа практикуют устаревшую технику «зануления».

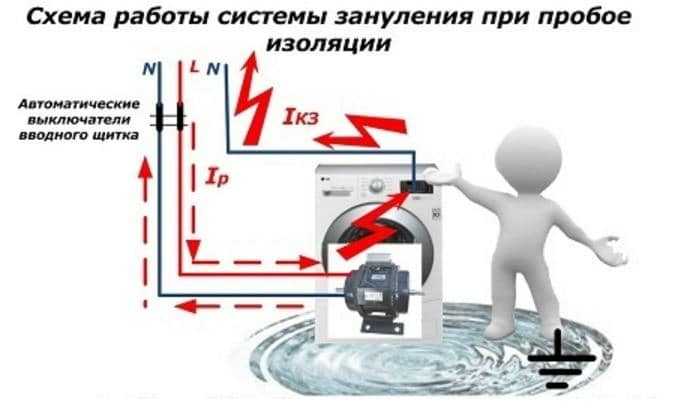

Она заключается в срабатывании автоматического выключателя при коротком замыкании. Этот метод не защищает человека от поражения электричеством, поэтому не самый надежный. Но все-таки устройство защитного отключения (УЗО), установленное на линии подключения мощной техники, способно предотвратить смертельную травму.

Можно ли занулять стиральную машинку? В домах старого типа — особенно на верхних этажах, где сделать заземлитель сложно, хлопотно, очень дорого — это единственный способ обезопасить себя и близких.

Уравнивание потенциалов в ванной комнате

Принцип уравнивания применяют, чтобы человек не стал проводником тока при прикосновении к предметам с разными электрическими потенциалами.

Все токопроводящие элементы ванной соединяются защитным контуром.

  • Контур;
  • Главная шина;
  • Нулевые защитные проводники;
  • Проводники уравнивания.

Все проводящие конструкции соединяются с шиной, которая заземляется, зануляется.

Как установить заземлитель в частном доме

Конструкция заземляющего контура должна располагаться на расстоянии не меньше одного метра от фундамента здания. Составляющие элементы сооружения:

  • Горизонтальные стальные полосы, соединенные сваркой в треугольную форму;
  • Вертикальный контур из стальных уголков;
  • Проводник сечением 8 миллиметров, ведущий к щиту.

  • Длина вертикального контура должна быть глубже точки промерзания почвы.
  • В сухую жаркую погоду поливайте грунт соляным раствором — для лучшей проводимости тока.
  • Не используйте для создания контура арматуру: закаленная поверхность — плохой проводник.

Соединение СМА с трубами отопления

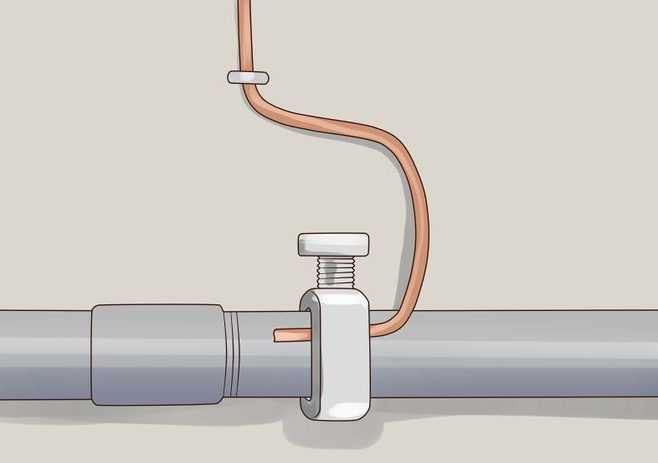

Владельцы квартир без заземления часто используют этот способ. Болт стиральной машинки соединяется с батареей, трубой отопления, водопровода, канализации. Чтобы провести процедуру правильно, нужно очистить поверхность трубы от краски. Зачищенные контакты кабеля крепятся к поверхности металлическим хомутом.

Занимаясь проведением работ, не пренебрегайте правилами техники безопасности. При необходимости обращайтесь к специалистам — они проведут работу качественно, а вы избавитесь от волнений за родных людей и сэкономите на ремонте бытовой техники.

Заземление в землю – частный дом

Жителям частного дома, кроме подключения заземления к щитку, нужно конструировать саму систему. Процесс состоит из следующих этапов:

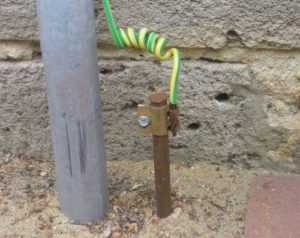

  1. Подбираются 3 трубы, длина которых зависит от уровня промерзания грунта. Для умеренного климата это обычно 1.5-3 м.
  2. Заостряется одна сторона каждой из труб.
  3. Снизу, примерно на треть длины, в трубах проделываются отверстия до 1 см диаметром.
  4. Выкапывается яма глубиной до 50 см.
  5. Трубы забиваются в землю с помощью кувалды. Расстояние между элементами до 1.5 м. Трубы должны выступать от 10 до 15 см над землёй.
  6. С помощью арматуры соединяются три трубы. Образуется треугольник, который закрепляется сваркой.
  7. Заземляющий кабель подключается к арматуре с помощью сварки. Заводится в дом.
  8. Подсоединяется провод к шине РЕ, что позволяет заземлить целый дом.

В большинстве моделей стиральных машинок сзади есть специальный болт для подключения к нему заземления. Он обеспечивает надёжность и безопасность системы.

Устройство защиты от тока для ванной комнаты

Для ванной комнаты желательно установить устройство защиты от электротока. Влажная среда делает особенно опасными электрические приборы и даже обычные металлические предметы. В соответствии с правилами электробезопасности все они должны быть заземлены, а чтобы водонагреватель, джакузи или стиральная машина не стали источником поражения электрическим током, монтируют УЗО.

Это устройство отключает электрический ток при сильных скачках напряжения. Принцип его работы заключается в контроле за входящими и исходящими электрическими импульсами. Если на выходе напряжение выше, чем на входе, ток отключается.

Если электропроводка смонтирована с проводом заземления, можно установить УЗО 30 мА. Устройства с более высоким номиналом тока нежелательны. Чаще всего для ванны выбирают УЗО 10 мА. Это гарантирует высокую скорость отключения тока в случае неполадок.

Подробнее о принципе работы и особенностях подключения УЗО рассказано в видеоролике:

Сколько бы ни спорили о необходимости заземления ванн, факт остается фактом: в помещениях с повышенной влажностью проще всего получить удар током. Современные ванные комнаты оборудованы электроприборами, в них используются металлические предметы, а это небезопасно.

Не стоит рисковать здоровьем из-за банальной лени или нежелания потратиться. Установите качественное заземление, при необходимости – устройство защиты от тока. Если вам трудно разобраться с этим самостоятельно, обратитесь к электрику. Он выполнит все работы быстро и качественно, а ваша ванная комната станет безопасной.

Заземление ванны

Ванна является сантехническим прибором, который часто заполняется водой. Кроме того, она постоянно окружена бытовыми приборами, которые работают от электричества. В ванной комнате часто устанавливают электрические розетки. Все эти факторы делают ванну опасным элементом интерьера, который может ударить током. Чтобы этого не случилось, это сантехническое изделие необходимо заземлять.

До последнего времени заземление ванны в квартире устраивалось с помощью ее подсоединения к стояку канализации или водопровода. Однако сейчас этот способ не практикуется, так как не является эффективным. Многие хозяева устанавливают у себя трубы из пластика, и если в металлический стояк вклинивается материал, который не проводит электричество, то такое заземление теряет смысл. Более эффективно заземление с применением специальной шины, установленной в распределительном щитке, предусмотренном для всего дома. В большинстве старых домов дополнительный контур отсутствует, поэтому заземление сделать проблематично. В домах нового типа этот контур предусмотрен, поэтому устроить заземление не только возможно, но и нужно.

Если в современных домах установлены чугунные ванны старой конструкции, то устройство заземления не является проблемой:

  • в одной из ножек сантехнического прибора дрелью проделывается отверстие;
  • в просверленное отверстие заводится перемычка для заземления;
  • перемычка в районе ножки фиксируется гайкой, шайбой и болтом.

Все новые ванны из стали и чугуна уже оборудованы приспособлением с отверстием, к которому без особых усилий подсоединяется желто-зеленый провод для заземления. Если для подогрева текущей воды применяется электрооборудование, то заземление можно обеспечить через приспособление защитного отключения.

Все провода для заземления прокладываются в общей коробке уравнивания потенциалов (КУП). Из нее проводник сечением до 6 квадратов протягивается к единой шине заземления, которая размещается в щите на этаже. Потенциалы проходят уравнивание в заземляющих системах TN-S или TN-C-S.

В варианте с современной акриловой ванной также необходимо заземление. Хотя такой материал не пропускает электрический ток, ему все же свойственно собирать статическое электричество. Поэтому нужно заземлить металлическую подставку, которая удерживает чашу ванны.

Типовые ошибки при подключении стиральной машины

В домах старой постройки вывод заземления на ноль — обычная практика. Но делать так, конечно же, не рекомендуется

Самые распространенные ошибки, которые допускают при подключении стиральных машин к электросети, следующие:

Подключение без заземления. Даже если в таком состоянии машинка проработает не один год, то рано или поздно статика приведет к выходу из строя платы управления. В худшем случае – при касании к корпусу стиральной машины будет «бить током».
Подключение без УЗО. Стиральные машины напрямую соединяются с водопроводом. Если в какой-то момент трубу прорвет или лопнет шланг, по которому подается вода (а это может быть и из-за забитого фильтра), то практически мгновенно возникнет короткое замыкание, что может привести к пожару. УЗО при таком раскладе мгновенно отключит питание (тогда как обычный автомат – только при повышении общей нагрузки в электросети)

А это важно, так как современные стиральные машины поддерживают функцию отложенного запуска (для автоматической стирки по таймеру).
Подключение заземления «на ноль». При попытке запуска стиральной машины в таком случае обязательно срабатывает защита в щитовой и электричество полностью отключается.
Подключение к розетке, не рассчитанной на высокую нагрузку

В лучшем случае на ней просто появится нагар. В худшем – она начнет плавиться, после чего попросту перестанет работать (из-за оплавления контактных пластин).
Не отрегулирована позиция стиральной машины перед первым запуском. В этом случае может неправильно срабатывать датчик наличия воды, поэтому в барабане после стирки будет оставаться вода. Именно она и может накапливать статическое электричество, передавая его на барабан. По этой же причине можно при вынимании белья получить разряд током, даже если из розетки стиральная машина выключена.
После стирки не отключать машинку от розетки. Диодные мосты, которые предотвращают потребление электрики в выключенном состоянии, могут банально прогореть со временем. Остаточное электричество впоследствии пойдет на плату управления. Опять же, производитель тоже в инструкции четко указывает на необходимость отключать стиральную машину при неиспользовании. Если добраться к розетке сложно, то допускается отключение всей линии электропередачи из щитовой.

Это только распространенные ошибки.

Вариант выполнения № 1

Итак, если вы проживаете в постсоветской постройке, то давайте рассмотрим, как заземлить стиральную машину, если заземления нет.

Первый способ основывается на уравнивании потенциалов. У многих хозяек стиральная машина стоит в ванной комнате. В таком случае, если вы одновременно прикоснетесь к двум предметам, которые проводят ток, он пройдет сквозь ваше тело.

Суть уравнения потенциалов состоит в соединении двух проводящих ток предметов металлическим проводом. Если вы это сделаете, то ток не будет проходить через вас при соприкосновении с токопроводящими предметами.

Чтобы воспользоваться этим способом, из инструментов понадобится пассатижи, нож, трехжильный провод, отвертка с индикатором и розетка с заземлением.

Если у вас нет даже малейшего понимания в электрике, то лучше доверить это дело профессионалам. Но, если вы все же решили делать заземление сами, то необходимо в электрическом щитке установить одну заземляющую шину (PE) и одну нулевую (N). Приобрести их можно в магазине, специализирующемся на электрике.

Через эти шины будет проходить вся разводка для бытовой техники. Затем, от розетки до стиральной машины прокладываем трехжильный кабель с медным сечением. Теперь соединяем провода. Провод синего цвета прикрепляем к нулевой шине, провод красного цвета — через УЗО и автомат для соединения к фазному проводу в щитке, а желтый или зеленый провод, который как раз и является нашим заземлителем, проводим к заземляющей шине.

Нужно ли заземлять чугунную, металлическую или акриловую ванну

Нужно ли заземлять ванну? Этот вопрос, волнует многих людей, собравшихся делать ремонт в своем доме. Оборудование современных квартир отличается наличием всевозможной бытовой техники и электроники.

Для удобства их подключения в доме или квартире повсеместно устанавливаются розетки, в том числе и ванной комнате.

Заземление ванной убережет от внезапно возникших разрядов тока, и избежать такой распространённой проблемы, когда кран в ванной бьет током.

Заземление ванной

Современная ванна относится к одному из самых опасных мест в доме. В большинстве случаев, их изготавливают из металла, являющегося хорошим проводником электротока.

Часто розетки и дополнительные выключатели света для удобства устанавливаются в непосредственной близости к самому корпусу чаши. Возникает определенный риск для здоровья человека (поражение током).

Поэтому чтобы избежать внезапного появления электрического разряда, нужно выполнить заземление ванной в квартире.

В нашей стране требования к проведению данной процедуры регламентируются специальными нормами и правилами. Поэтому лучше всего обратиться за помощью и консультацией к опытным профессионалам.

По своей сути, заземление ванны является соединением корпуса чаши с проводом, имеющего в свою очередь соединение с землей (полом).

Если оно есть, то внезапно появившийся на корпусе заряд (с том числе и статистический) «уйдет» в пол, не причинив неприятностей.

Как заземлить ванну?

Схема подключения заземления в ванной

В былые времена заземление в ванной комнате делали самым примитивным способом: протягивали проводник от ванны к водопроводному стояку.

Сегодня вся система водоснабжения изготавливается из полипропиленовых (пластиковых) труб, поэтому данный вариант совершенно бессмысленен. От ванной должно проходить особое соединение с заземляющей шиной, которая располагается на щите-распределителе.

Как сделать заземление в ванной правильно? Все зависит от материала сантехнического изделия.

Заземление ванны старого образца

Ванны, изготавливаемые в советский период, все еще встречаются во многих квартирах. Однако, как заземлить стальную ванну, произведенную в эти года, и стоит ли это делать, знают не все. Каждое сантехническое изделие старого образца имеет примерно одинаковую конструкцию. Поэтому заземление их производится по стандартной для них схеме.

В ножку ванны продевается заземляющая перемычка. Если ножка цельная, то предварительно в ней просверливается сквозное отверстие. Затем для перемычки делается закреп с помощью гайки и болта.

Так же для наглядности процесса, о том, как сделать заземление ванны можно узнать, обратившись к видео материалу:

Заземление чугунной ванны

Заземление чугунной или металлической ванны

Нужно ли заземлять чугунную ванну? Ответ очевиден – нужно. Чугун — это металл, следовательно, он так же, как и любой другой из материалов данной категории, является прекрасным проводником электрического заряда. И в один прекрасный момент данное свойство может привести к очень неприятной проблеме: «вода в ванной бьется током».

Вся современная сантехника из чугуна уже имеет специальное приспособление (лепесток) для подсоединения заземляющего провода. Крепление его изначально предусматривает применение болта и гайки. В дальнейшем заземление чугунной ванны происходит по стандартной вышеописанной схеме.

Обратите внимание! Необходимо обязательно произвести монтаж системы заземления в том случае, если смеситель с душем подсоединяется к моментальному водонагревателю, который отличается от накопительного бойлера большей мощностью
