Зануление и заземление

Основное отличие

Оба варианта являются заземляющими. Но в системе зануления используется нулевой проводник, который соединяет распределительный щит в доме с контуром заземления, расположенного на подстанции. По сути, получается так, что нейтраль трансформатора подключается напрямую с землей внутри подстанции. При этом от нее отходит один провод – он же нулевой и заземляющий, поэтому имеет обозначение «PEN». В распределительный щит входят два провода: фаза и ноль PEN. Заземляющий провод (PE), проведенный до розеток, соединяется с нулевым PEN в распределительном щитке. То есть, выходящие из дома ноль (N) и земля (PE) соединяются в один проводник PEN, который тянется до трансформатора.

В системе заземления к заземляющей конструкции в подстанции подводится два проводника: ноль (N) и земля (PE). То есть, до распределительного щита идет три провода: фаза, ноль и земля. Этим же количеством они входят в дом и доводятся до розеток. При такой схеме происходит выравнивание потенциалов напряжения между фазой и заземляющим проводником, когда появляется короткое замыкание.

Если сказать короче, то заземление и зануление отличаются между собой так:

• защита человека от напряжения на металлическом корпусе бытового прибора при зануляющей схеме спасает автомат, который разрывает питающую цепь;
• заземляющая схема – это защита с помощью снижения потенциала напряжения на корпусе прибора, за счет отвода тока в грунт.

И хотя задачи обе системы выполняют одну – защита человека, но обеспечивают они эту защиту по-разному.

Теперь, что касается области применения той или иной защиты. В электроустановках, которые работают от напряжения до 1000 вольт, используются пять заземляющих систем: TN-C, TN-C-S, TN-S, TT, IT. Зануление используется в трех первых. Заземление в двух последних.

То есть, зануление соединяется с нейтралью трансформатора или отдельным проводником, или совмещенным с нулевым. Заземляющая разводка сооружается, как отдельно собранная конструкция рядом с домом, она носит аббревиатуру TT. При этом проводник PE никак не связан с проводником PEN.

Разводка IT – это схема с изолированной нейтралью. То есть, в трансформаторной подстанции нейтраль не соединена с заземляющим контуром. От нее отходит нулевой проводник N, который протягивается до распределительного щита в доме. А вот с заземлением напрямую соединяется заземляющий проводник PE, который соединяет этот контур с распределительным ящиком. В этом случае, как и при системе TT, можно установить заземляющую конструкцию около дома, собрав его своими руками. Что даст возможность не тянуть далеко проводник PE. На сегодняшний день это самый идеальный вариант.

Итак, подводя итог разбора: заземление или зануление, отметим, что первую схему лучше всего использовать в частных домах путем установки заземляющей конструкции, вторую в городских квартирах. Тем более, при строительстве многоквартирного дома раньше использовалась схема TN-C, сегодня TN-C-S.

Две схемы подключения

Одинаковый обрыв нуля, а последствия такие разные

Для понимания роли «Ноля» и «Земли» нужно немного вникнуть в суть способов доставки электроэнергии до конечных потребителей и отличий последних.

Следует упомянуть, что электро-системы бывают линейные и фазные. Линейные используются в промышленной сфере деятельности, где требуются повышенные мощности (380В), фазные существуют для использования их в быту (220В). И том и в другом случае схемы подключения используют три провода. Только для линейных (380) в каждом из трех проводов присутствует фаза, а бытовом варианте (220В) есть Фаза , Ноль и Земля .

Для безопасности каждая система использует свои схемы подключения. Промышленные сети рассматривать не будем, а вот бытовые изучить следует, здесь используются две схемы:

• TT – полное заземление
• TN-C-S – совместное подключение земли и нуля, после потребителя питания

Используемы схемы подключения: 1. На ноль, 2. На землю

Чтобы было более понятно, расшифруем аббревиатуру:

• Т – земля
• N – нейтраль
• S — раздельный, самостоятельный
• C – объединять
• L – фаза
• PE – защитный
• PEN — объединенный

Эти две схемы используются, однако следует указать ещё на одну существующую схему TN-C – это старая, но до сих пор действующая система, используемая в большинстве домов «старого» фонда, которой присуща аббревиатура PEN.

В ней Ноль и Земля совмещены (PEN) на всём протяжении. Такие сети не совсем безопасны, особенно для электроприборов. Монтировались они в советское время, бытовых приборов использовалось немного, а потому проектировщики не видели смысла в излишней трате на электропроводке ради пары десятков телевизоров (нагрузки были небольшие), — 30% экономия! На промышленных предприятиях заземление делалось отдельно.

Способы устройства заземления

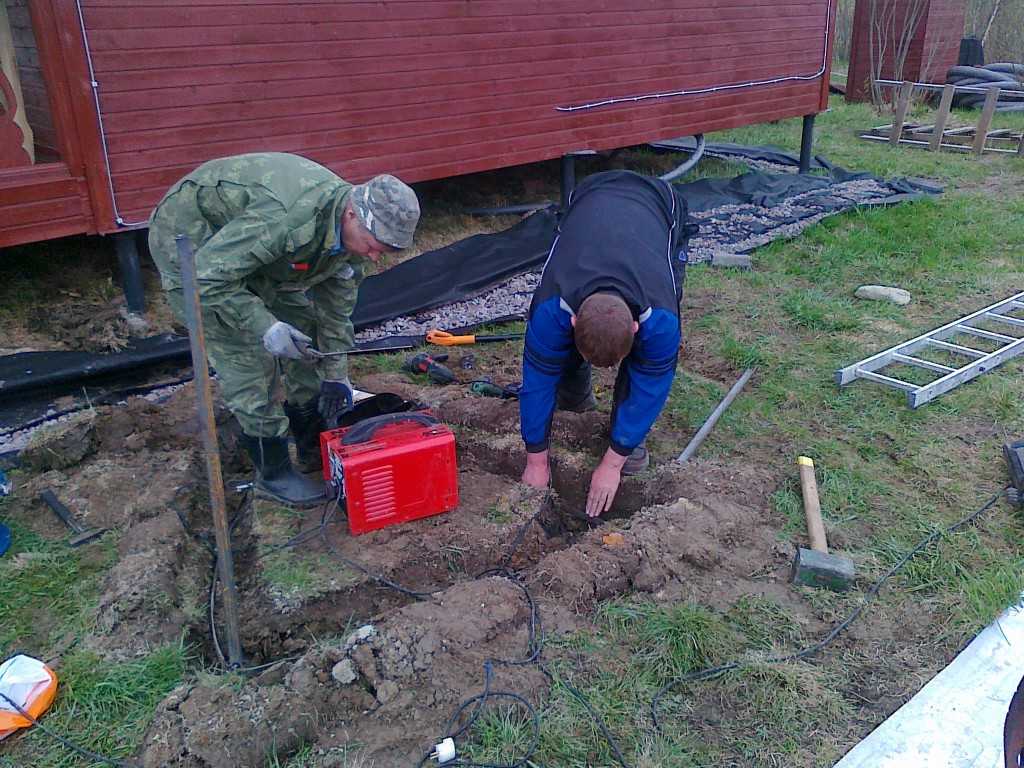

Заземление выполняется в виде контура, который имеет минимальное сопротивление. В идеале напряжение между фазой и землей должно быть равно линейному напряжению (фаза-нейтраль). Подробно с устройством контура защитного заземления своими руками Вы можете ознакомиться на нашем сайте.

Шина заземления проходит на глубине полуметра

Вместо контура можно воспользоваться естественными заземлителями. Однако этим редко кто пользуется по причине непонимания термина. Что же является определением понятия «естественный заземлитель»? Скажем так. Трубы либо другие металлические конструкции, проходящие под землей, не имеющие антикоррозийного покрытия подпадают под этот термин. Исключение составляют трубы канализации, а так же те, по которым проходят ГСМ или газ.

Штыри забиваются на глубину 1.5-2 м или глубже – все зависит от грунтаПреимущества и недостатки квартирного зануления

Скажем так, если зануление выполнено по правилам (при отсутствии заземления), недостатков нет. Однако качественному заземлению оно проигрывает. Одной из причин является полное нарушение электроснабжения при пробое фазы на корпус. Хотя с другой стороны это можно назвать преимуществом. Ведь при заземлении (если отсутствует УЗО) можно и не узнать о неисправности, что приведет к повышенным счетам за электроэнергию.

Смонтированный контур заземления – это должно быть на каждом участке частного сектора
Статья по теме:

В обзоре мы рассмотрим, как сделатьзаземление 220В в частном доме своими руками, попробуем понять, чем оно отличается от 380 В

Главный вопрос, на который Вы получите ответ – действительно ли заземление настолько важно и необходимо

Но основным недостатком зануления является то, что при возникновении аварийной ситуации приходится рассчитывать на автоматику, которая может и подвести. Нередки случаи «залипания» автоматов. Последствия при этом могут быть весьма плачевными.

Важно! Электросети домов, имеющих контур заземления, защищены значительно лучше. При этом использовать при расключении квартир таких домов зануление запрещено.

Вопросы, возникающие при оформлении систем защиты

Вопрос №1. Можно ли сделать контур заземления под окнами многоэтажного дома и проложить провод в квартиру?

Теоретически это возможно, но при условии, что для этого есть разрешение управляющей компании, сопротивление заземления не превышает 4 Ом, о чем свидетельствует справка из отдела стандартизации, а также подтверждение из управления метеорологии, что устройство не нарушает молниезащиту здания.

Заземлить квартиру в многоэтажке можно, но это сложно оформить документально

Вопрос №2. Можно ли использовать водяной трубопровод для временного заземления, пока не устроено основное?

Однозначно на этот вопрос не возьмется ответить никто. Лучше какое-то время не подключать прибор вовсе, пока не сделается заземление или зануление, но в качестве временной меры подвергать опасности себя и соседей не стоит.

Вопрос №3. Разрешается ли металлическую полосу заземления зарывать плинтусом или укладывать в кабель-каналы?

Можно. Это позволит скрыть неприглядный вид и задекорировать интерьер помещения.

Вопрос №4. Обязан ли электрик из обслуживающей организации по требованию жильцов производить зануление в квартирах старых домостроений, где отсутствует заземление?

Это не является его прямыми обязанностями, но если к вопросу подойти продуктивно и попробовать нанять его, как специалиста, то вряд ли кто-то откажется от дополнительного заработка.

Вопрос №5. В подъездном щитке рабочий ноль выведен из клеммника, соединенного с общим нулем, исходящим из общедомового распределительного щита. Можно ли от свободной клеммы вывести зануляющий провод?

Конечно можно. Это будет то самое расщепление, о котором говорилось в статье. Причем в данном случае оно будет сделано абсолютно верно. Нужно только сделать хороший контакт и проложить провод предельно аккуратно.

В заключение можно сделать вывод: Создать защитную систему можно в любом случае, при любых обстоятельствах. Главное, чтобы она была грамотно и надежно устроена и возложенные на нее функции эффективно выполнялись в полном объеме.

Оцените качество статьи

Нам важно ваше мнение:

Как работает система

Принцип действия зануления очень простой. Он основан на правилах устройства электроустановок (ПУЭ). В них регламентированы нормативы, в которых обозначено, что при появлении короткого замыкания в сети защитное устройство (автомат) должно среагировать за 0,4 секунды. За этот небольшой промежуток времени человек останется в живых, если он коснулся корпуса прибора, который находится под напряжением в виду пробивки изоляции внутри электроустановки.

Есть два тонких момента, которые определяют принцип действия защитного зануления.

1. При ее использовании значительно уменьшается сопротивление петли «фаза-ноль».
2. Увеличивается значение тока короткого замыкания, которое становится причиной срабатывания защитного автоматического выключателя.

Это же самое касается создания заземляющего контура через отопление или водопроводные металлические трубы.

Область применения зануления обширна. К ней на промышленных объектах подключаются все электроустановки: электродвигатели, генераторы, трансформаторы, конструкции распределительных устройств и прочие. В быту к ней подключаются бытовые приборы, электрические инструменты и станки, светильники, распределительные щиты.

Назначение защитного зануления – это безопасная эксплуатация электроустановок. Но насколько оно эффективнее настоящей заземляющей сети. Во-первых, необходимо отметить, что отдельно устанавливаемый заземляющий контур – это провод, который проложен от распределительного щитка в доме к трансформатору и подключен к заземляющей сети внутри подстанции.

Во-вторых, могут возникнуть ситуации, когда нулевой проводник по каким-то причинам отгорит. То есть, при коротком замыкании внутри бытового прибора весь потенциал будет направлен на его корпус. А так как при занулении нулевой провод соединен с заземляющим, то последний также не будет задействован в системе безопасности. Последствия при соприкосновении с корпусом прибора – удар током. В заземлении такого не произойдет, потому что оба проводника: ноль и земля – это два отдельно проведенных контура.

Что лучше установить?

Установка заземления для защиты от тока не составит труда при правильном подходе, система прослужит несколько десятков лет при ежегодной диагностике. Для установки зануления понадобиться помощь специалиста, и частая диагностика нулевого провода, что не так экономично, как предыдущий способ.

Решение нужно принимать после осмотра внешнего щитка. Если проводка старая, как и автоматика, провода не распределены и выглядят как пучок, то лучший вариант – заземление. Если щиток хорошо выглядит, изоляция не повреждена, то можно занулять крупные электроприборы. Однако многие отдают предпочтение именно заземлению, благодаря простоте установки и долговечности системы, хотя она предназначена не для всех электрических сетей.

Что такое заземление: как устроено, принцип работы и преимущества такой защиты

Принцип работы заземления в том, чтобы не допустить прохождения электрического тока через тело человека, если в силу каких-либо обстоятельств корпус электроприбора окажется под напряжением. Такое может случиться при повреждении изоляции жил кабеля. Рассмотрим пример. Жила с поврежденной изоляцией соприкасается с металлическим корпусом микроволновой печи. Хозяйка, готовя пищу на кухне, прикасается к электроприбору, который не заземлен. Это приводит к тому, что ток устремляется к земле, используя человеческое тело, как проводник. Итог может быть самым плачевным, вплоть до летального исхода.

Неисправная электропроводка приводит к возникновению напряжения на корпусе бытовых приборов

Теперь разберем для чего нужно заземление, как оно работает. Тот же пример, но уже с использованием защиты. Требования к заземлению применяются самые жесткие. При замерах сопротивление контура должно практически отсутствовать, что позволяет току беспрепятственно уходить в землю по шине. Законы физики не дают напряжению протекать через человеческое тело, которое имеет свое сопротивление. У одних оно больше, у других меньше, но наличие его не оспаривается. Получается, что ток утекает по пути наименьшего сопротивления, через заземлитель. Если при этом в схему включено УЗО, оно определит утечку и отключит подачу электроэнергии на прибор.

Устройство защитного отключения (УЗО) срабатывает при малейшей утечке тока

Виды защиты от поражения электрическим током

В соответствии с пунктом 1.1 ГОСТ 12.1.030-81 защитное заземление или зануление (соединение нуль-земля) призвано обеспечить защиту людей от поражения электрическим током в случае повреждения изоляции при прикосновении их к металлическим нетоковедущим частям электрооборудования.

Заземление – это преднамеренное или случайное электрическое соединение металлических частей электрического оборудования, электроустановок, или точки сети к заземляющему устройству, шине или другому защитному оборудованию (пункт 01-10-09 ГОСТ Р 57190-2016).

Это может быть арматура в земле, строительные конструкции или специальные электроды. Данная мера является обязательной преднамеренной защитой как жилого, так и нежилого фонда.

Зануление – это преднамеренное соединение металлических частей не находящихся под напряжением в нормальном состоянии с нулевым защитным проводником (глухозаземленной нейтралью трансформатора или генератора).

В соответствии с пунктами 1.1.2, 1.1.3, 1.7 ГОСТ 12.1.030-81 зануление необходимо производить электрическим соединением металлических частей электрооборудования с заземленной точкой источника электропитания с помощью нулевого защитного проводника (PE).

Для нулевых защитных и заземляющих проводников можно использовать: специальные проводники, а также металлические конструкции зданий и сооружений.

Защитное заземление и зануление электрооборудования необходимо производить в обязательном порядке при использовании напряжения переменного тока номинальной величиной 220 (1 фаза) и 380В (3 фазы) и выше и напряжения постоянного тока величиной от 440В и выше. К тому же согласно п. 1.7.13 ПУЭ питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S.

Заземление и зануление. В чем разница? – Заземление

Если человек соединяет корпуса электроприборов с забитым в землю электродом – заземлителем, посредством заземляющих проводников, то он совершает заземление. Так же, к примеру, когда человек пашет землю, то он совершает вспашку.

Заземляющее устройство (Заземление)

Согласно Правилам Устройства Электроустановок () Заземление – преднамеренное электрическое соединение какой – либо точки сети, электроустановки или оборудования с заземляющим устройством.

После окончания работы по заземлению, как результат, остается не заземление. В итоге, остается заземляющее устройство, соединенное с заземленным оборудованием. Заземляющее устройство – совокупность заземлителя и заземляющих проводников (). Так же после вспашки в результате остается вспаханное поле.

Заземлитель – проводящая часть или совокупность соединенных между собой проводящих частей, находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду ().

Заземляющий проводник – проводник, соединяющий заземляемую часть (точку) с заземлителем ().

Стоит отметить, что заземление может быть как защитным, так и рабочим. Например, в данном случае рассматривается защитное заземление. Защитное заземление – заземление, выполняемое в целях электробезопасности ().

Заземление, как обозначение заземляющего устройства или системы электроснабжения часто употребляется в разговорном языке. Разумеется, это не является ужасной ошибкой. Но в то же время, это обстоятельство часто приводит к недопониманию. А также и полному непониманию того, что такое заземление.

Типы систем заземления

Вы замечали, что нулевой провод в трёхфазном кабеле имеет меньшее сечение, чем остальные? Это вполне объяснимо, ведь на него ложится не вся нагрузка, а только разница токов между фазами. Хотя бы один контур заземления в сети должен быть, и обычно он находится рядом с источником тока: трансформатор на подстанции. Здесь система требует обязательного зануления, но при этом нулевой проводник перестаёт быть защитным: что бывает, если в ТП «отгорел ноль», знакомо многим. По этой причине заземляющих контуров по всей протяжённости ЛЭП может быть несколько, и обычно так оно и есть.

Конечно, повторное зануление, в отличие от заземления, вовсе не обязательно, но зачастую крайне полезно. По тому, в каком месте выполняется общее и повторные зануления трехфазной сети, различают несколько типов систем.

   Разница между заземлением и занулением

В системах под названием I-T или T-T защитный проводник всегда берётся независимо от источника. Для этого у потребителя устраивается собственный контур. Даже если источник имеет свою точку заземления, к которой подключен нулевой проводник, защитной функции последний не имеет. Он с защитным контуром потребителя никак не контактирует.

Системы без заземления на стороне потребителя более распространены. В них защитный проводник передаётся от источника потребителю, в том числе и посредством нулевого провода. Обозначаются такие схемы приставкой TN и одним из трёх постфиксов:

1. TN-C: защитный и нулевой проводник совмещены, все заземляющие контакты на розетках подключаются к нулевому проводу.
2. TN-S: защитный и нулевой проводник нигде не контактируют, но могут подключаться к одному и тому же контуру.
3. TN-C-S: защитный проводник следует от самого источника тока, но там всё равно соединяется с нулевым проводом.

Ключевые моменты электромонтажа

Итак, чем вся эта информация может быть полезна на практике? Схемы с собственным заземлением потребителя, естественно, предпочтительны, но иногда их технически невозможно реализовать. Например, в квартирах высоток или на скальном грунте. Вы должны знать, что при совмещении нулевого и защитного проводника в одном проводе (называемом PEN) безопасность людей не ставится в приоритет. А потому оборудование, с которым контактируют люди, должно иметь дифференциальную защиту.

И здесь начинающие монтажники допускают целый ворох ошибок. Неправильно определяя тип системы заземления/зануления и, соответственно, неверно подключают УЗО. В системах с совмещённым проводником УЗО может устанавливаться в любой точке, но обязательно после места совмещения. Эта ошибка часто возникает в работе с системами TN-C и TN-C-S. А особенно часто, если в таких системах нулевой и защитный проводники не имеют соответствующей маркировки.

   Разница между заземлением и занулением

Поэтому никогда не используйте жёлто-зелёные провода там, где в этом нет необходимости. Всегда заземляйте металлические шкафы и корпуса оборудования, но только не совмещённым PEN-проводником. На нём при обрыве нуля возникает опасный потенциал. Это необходимо делать защитным проводом PE, который подключается к собственному контуру.

Кстати, при наличии собственного контура на него выполнять незащищённое зануление очень и очень не рекомендуется. Если только это не контур вашей собственной подстанции или генератора. Дело в том, что при обрыве нуля вся разница асинхронной нагрузки в общегородской сети проследует в землю через ваш контур, раскаляя соединяющий провод.

Будем рады, если подпишетесь на наш Блог!

Понятие заземления

Прежде чем дать ответ на вопрос, чем отличается заземление от зануления, рассмотрим каждое понятие отдельно. Заземление – это специальное соединение электроустановок с землей. Цель этого соединения является снижение резкого скачка напряжения в электрической сети. Оно используется в той цепи, где нейтраль будет изолирована. Когда будет установлено подходящее заземляющее оборудование, то избыточный ток, который поступает в сеть, будет уходить в землю по отводящим контактам. Сопротивление этой части должно быть относительно низким, чтобы ток был поглощен без остатка.

Также функция защитного заземления электроустановок позволяет увеличить объем аварийного тока замыкания, несмотря на то, что это противоречит его назначению. Заземлитель с большим сопротивлением слабый ток замыкания может не воспринять, только со специальными защитными приборами. В таком случае, когда будет аварийная ситуация, установка будет под напряжением, что может представлять большую опасность для здоровья человека в этом помещении. Назначение защитных электроустановок также рассчитано на отведение блуждающего тока в электрической сети.

Заземлитель является особым проводником, который может состоять из одного или нескольких элементов. Обычно они соединены между собой электропроводящим материалом и заключены в землю, которая поглощает проходящий заряд. В качестве заземляющих проводников может использоваться сталь и медь. По нормам ПУЭ данная мера защиты в обязательном порядке должна делаться в современных жилых домах, а также рабочих помещениях, заводах, в общественных заведениях и других зданиях различного назначения.

В большинстве домов современного образца установлены схемы заземления. Однако их может не быть в старых зданиях. В такой ситуации специалисты рекомендуют заменить проводку трехжильным кабелем с заземляющим проводом, подключив защитную электроустановку. Бывают ситуации, когда нет возможности сделать монтаж полноценного заземляющего контура. В современной электротехнике может использоваться специальное портативное оборудование – переносной заземляющий штырь (шина). Их действие соответствует стандартному заземляющему устройству жилых домов или отводов. Такое устройство имеет хорошее практическое значение, легко подвергается монтажу и переноске, починке, а также имеет широкий функционал.

Функцию заземления могут выполнять несколько самостоятельных групп защитного оборудования. Грозозащитные. Они служат для того, чтобы быстро отводить импульсный высокий заряд от молнии. Зачастую их применение необходимо в разрядниках и современных молниеотводах. Рабочие. Такая группа позволяет поддерживать в нужном режиме работу всех электроустановок при разных условиях (нормальные и аварийные).

Защитные. Данная группа оборудования нужна для предотвращения прямого контакта людей и животных с электрическим зарядом, который возникает в результате механического повреждения фазы в проводе. Они позволяют предотвратить множество несчастных случаев, которые могли бы быть, если проблемы с силовой линией не были замечены своевременно.

Заземлители условно разделены на искусственные и естественные. Искусственные электроустановки представляют собой специальные конструкции, которые делаю специально для того, чтобы увести избыточный ток сети в землю, обеспечив защиту своему дому. Их могут производить на заводе или делаться самостоятельно, используя стальные элементы.
Естественными заземлителями является грунт, фундамент под зданием или же дерево возле дома.

Заземление и зануление в цепях переменного тока

По сути, ноль – провод синего цвета, промаркированный N. Зануление – это преднамеренное соединение либо средней точки в обмотке 3-х фазного генератора, либо соединение в нагрузке к рабочему нолю. Основных функций у зануления две: 1 – рабочая функция и 2 — защитная функция. Рабочая функция ярче всего проявляется в схеме распределения электроэнергии в многоквартирном доме. Изначально ввод электричества выполняется только с помощью трехфазного тока, который равномерно распределяется по квартире. В качестве примера допустим, что в одном конкретном подъезде имеется 36 квартир. Следовательно, распределение нагрузки должно быть произведено максимально сбалансированно и равномерно: на фазу A подключаем 12 квартир, на фазу В 12 квартир, а на фазу С, естественно, оставшиеся 12 квартир. Как бы не старались проектировщики сбалансировать схему потребления, практика однозначно говорит о том, что достичь баланса и равномерность нагрузки никогда на 100% не удается – кто-то тратит электричества больше, а кто-то меньше. Поэтому и была придумана линия N – рабочий ноль. Основная цель рабочего ноля – восстановить баланс напряжений по фазам, то есть не дать возникнуть перекосу напряжений. К слову, именно внезапное отключение нулевого проводника может привести к тому, что в некоторых квартирах возникнет молниеносный всплеск рабочего напряжения до отметки 380 В. На жаргоне электриков данное явление называют отгоранием или отвалом ноля.

Трехфазная система требует наличие заземления и зануления средней точки рабочих обмоток, соединенных по схеме звезда. Чтобы четко понимать разницу между занулением и заземлением, давайте обратимся к стандартной схеме включения нагрузки к трехфазному источнику питания по схеме Y (звезда). Если мы рассматриваем в качестве нагрузки трехфазный трансформатор, трехфазный асинхронный электродвигатель, трехфазную печь, то система будет функционировать, будучи подключенной с помощью трех проводов с фазами A, B, С и нулевого провода N. По сути, если мы рассматриваем электроустановки на производстве, то наличие четвертого проводника выполняет чисто защитные функции. При пробое изоляции обмоток трехфазного электродвигателя высокий потенциал устремляется на корпус устройства, который находится в прямой гальванической связи с проводом N, то есть рабочим нолем. Следовательно, при таком подключении произойдет короткое замыкание, что вызовет отключение трехфазного автомата защиты.

Рабочее заземление

Предназначено для обеспечения нормальной работы оборудования во всех режимах работы. Это относится и к аварийным ситуациям.

Рабочее или функциональное заземление — это заземление точки или точек токоведущих частей оборудования, предназначенное для обеспечения работоспособности электрооборудования, не в целях электробезопасности.

На рисунке снизу показана схема из учебника рабочего заземления для различных сетей.

Функциональным назначением данной опции является поддержание работоспособности оборудования и защитных аппаратов в штатном и аварийном режимах. Зачастую она используется для срабатывания специальных устройств.

Это могут быть плавкие предохранители, резисторы и т.п. Основным назначениям функции является препятствие сбоям, их локализации и препятствие их распространению.

Правила техники безопасности запрещают совмещать защитное и рабочее заземление. Что связано с тем, что электрические атмосферные помехи, например, от грозозащиты зданий и сооружений, могут совместиться с токами сети.

Это может привести к сбоям оборудования, например, компьютеров, сложной электронной техники и т.п. А так же к выходу оборудования из строя.

Кроме этого, такое совмещение сделает защиту от напряжения не эффективной. А в аварийной ситуации она вообще перестанет функционировать.

В качестве заземлителей применяют металлические стержни. Их должно быть не менее двух, и расстояние между ними составляет 1 м.

При этом необходимо соблюдать следующие правила, определяемые по ПУЭ:

1. В качестве рабочего заземления запрещается использовать трубопроводы в любой ситуации.
2. Запрещается выводить кабель наружу и подключать к шине в месте неподготовленном для этого. Так как плохой контакт не обеспечит надежной защиты, а в процессе эксплуатации он ухудшится из-за коррозии металла.
3. Последовательное подключение оборудование к шине заземления категорически запрещается.
4. Запрещено к одной контактной площадке на шине заземления подсоединять несколько кабелей от оборудования.

На вышеприведенном рисунке показан пример металлосвязи с электрооборудованием.

Какая система надежнее?

Для сравнения можно ознакомиться с несколькими пунктами:

Как показывает практика, нередки случаи обрыва или отгорания нулевого провода в электрощите, что делает зануляющую систему защиты не действующей. В этом случае появляется реальная угроза поражения человека электрическим током. Во избежание подобной проблемы, места коммутации нужно периодически осматривать, что создает определенные неудобства.

Подгоревший нулевой провод в распределительном щитке близок к полному обрыву

• Заземляющая система избавлена от указанных недостатков, так как РЕ-проводник не участвует в общей работе электропроводки и задействуется только при возникновении утечки, чтобы отвести ток на землю.
• Устройство зануления требует определенных знаний и навыков работы с электрическими цепями, что в случае их отсутствия также причиняет некоторые неудобства, связанные с необходимостью вызова электрика.

Принимая во внимание изложенное, можно сделать вывод, что система заземления более надежна и безопасна, поэтому лучше использовать ее. Однако в случае отсутствия такой возможности, можно прибегнуть к альтернативному варианту

Запрещается производить зануление непосредственно в розетке путем установки перемычки между нулевым разъемом и заземляющей скобой. Это создает угрозу для человека (поражение электротоком) и для бытовой техники.
