Настройка 4g антенны на базовую станцию

Функционирование 4G соединения

Соединение в этом формате даёт возможность существенно улучшить качество изображения на дисплее ПК, смартфона и аналогичных устройств

Это важно для пользователей интернета в местах, где нет возможности провести кабельную связь

Настройка 3g антенны совместно с 4g лте устройством зачастую обеспечивает недостаточную скорость мобильного интернета по причине присутствия большого количества пользователей одновременно в сети бс (беспроводной связи). Также на это влияют расстояние от потребителя до передающей вышки, труднодоступное положение 4g или 3g модема.

Стандарты G

Для того чтобы избежать трудностей с приёмом интернета, приобретают или делают своими руками приёмное устройство. Панельная антенна усиливает приём сигнала, когда нет возможности настраивать 3g модем из-за препятствий на пути сигнала или сильной экранизации внешних ограждений помещения.

Параболический отражатель позволяет ловить волны бс на расстоянии 8 км от края зоны покрытия ретранслятора. Следует учитывать то обстоятельство, что настройку 4g и 3g антенны на базовую станцию выполняют по специальной методике. Малейшее нарушение инструкции приводит к ухудшению приёма сигнала.

Антенна, сделанная по технологии MIMO, позволяет подключаться к ней сразу нескольким абонентам. В устройстве встроены 2 и более антенны. Пользователи принимают сигналы базовой станции независимо друг от друга.

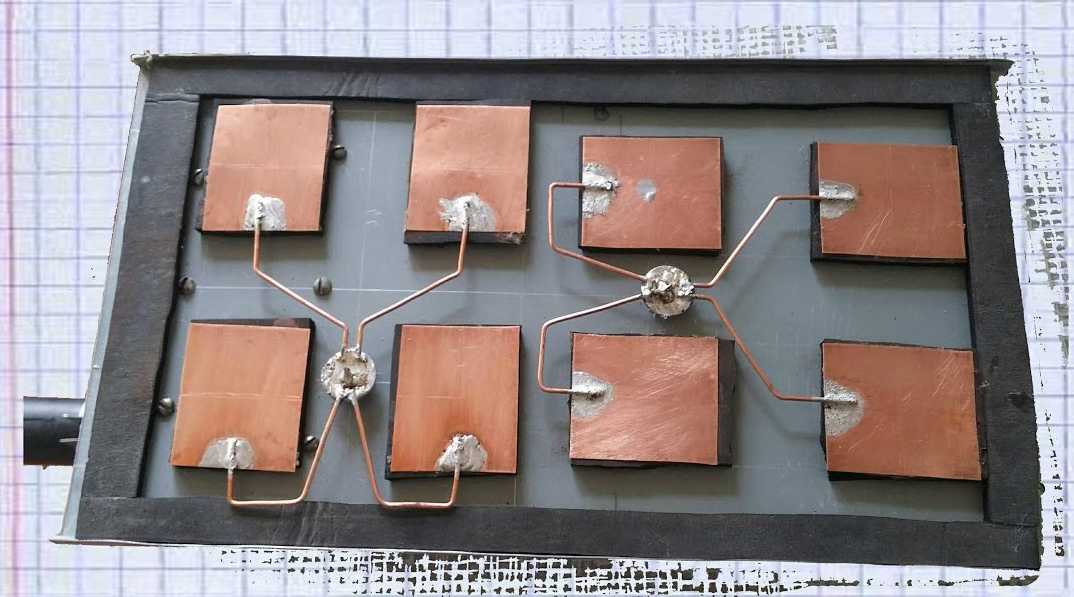

Антенная панель 4GMIMO

Важно! К аббревиатуре стандарта связи добавляют буквенное сочетание LTE. 4G LTE – стандарт беспроводной скоростной передачи данных для приёмников мобильного интернета

LTE предназначено для естественного обновления сетей GSM/UMT и CDMA2000.

Установка и инструкция по использованию приложения Network Cell Info

Скачиваем приложение «Network Cell Info Lite» с Play Market — это бесплатная версия имеющая рекламу и некоторые ограничения. Ей можно пользоваться, как и платной, если «жаба душит» заплатить 120 рублей, точностью замеров она не отличается от более полной версии. В платном варианте, например, Вы сможете видеть параметры сигнала не только текущей соты, но и соседней. Это даст возможность попробовать настроить антенну на другую базовую сотовую станцию. Все отличия платной и бесплатной можно узнать в самом приложении.

Приложение также показывает сигнал сразу на обе сим-карты разных операторов.

В разделе датчики нас будут интересовать следующие параметры:

Band – номер полосы частот Сотовые операторы в России осуществляют доступ в 4G сетях по нескольким частотам. Всего таких «бендов» пять:

3 в диапазоне 1800 МГц FDD

7 в диапазоне 2600 МГц FDD

20 в диапазоне 800 МГц FDD

31 в диапазоне 450 МГц FDD

38 в диапазоне 2600 МГц TDD

Поняв номер бенда, мы можем уже правильно выбрать антенну, поддерживающую ту или иную частоту.

Fc – собственно сама частота, на которой работает сота.

RSRP – уровень принимаемого сигнала с базовой станции или соты, аналог RSCP в 3G. Если уровень меньше -120 дБm, то это плохо. Но это минимум, а в принципе считается, что сигнал «хороший», если он больше примерно -90 dBm, то есть на 30 dB больше. На первых трех верхних картинках видны шкалы на подобии спидометров автомобиля: в центре — величина RSRP цифрами, эта же информация дублируется стрелкой по «дуговой» шкале цвет которой меняется от белого до зеленого. Белая и красная зоны означают, что все плохо и сигнала или нет, или он крайне слабый, желтая зона показывает средние или слабо средние показатели, зеленая — хорошие или отличные.

RSRQ (Reference Signal Received Quality) — характеристика качества принятых пилотных сигналов. Чем этот параметр меньше по абсолютной величине, тем лучше сигнал. Если, он больше -5 отлично, средний от -15 до -20RSSNR (Reference Signal Signal To Noise Ratio) соотношение сигнал — шум. Чем меньше тем хуже. Хорошие показатели более 10 и выше.EARFCN — абсолютный радиочастотный номер канала, собственно также показывает диапазон частоты на котором работает сота. Нужен если мы ранее не обнаружили Fc или Band. Зная EARFCN можно вычислить частоту Fc с помощью калькулятора.

Какую выбрать 4G-антенну

Антенна, кабель, модем… Железо — наше всё

Нашли желанную БС — пора выбирать антенну? Неверно: антенну надо выбирать на этапе полевых изысканий. А ещё лучше — не только антенну, но и весь комплект: кабельную сборку, кронштейн/штангу/мачту, модем, роутер. Причины? Да полно! Например, уяснить, сколько дБи вы сможете прибавить к дефолтному сигналу, получится, лишь зная КУ антенны, длину антенного кабеля и его качество (иначе говоря — потери сигнала на метр кабеля). Или, скажем, возьмёте антенну с одной рабочей частотой, а БС окажется в другой. И не всегда можно узнать её у оператора. Автору, например, в абонентской службе его оператора категорически отказались сообщить рабочие частоты (хотя вопрос был не о конкретных полосах, а о диапазоне вообще). Закрытая информация, дескать. Впрочем, подозреваю, барышни в колл-центре этого просто не знали, а честно сказать постеснялись. Конечно, можно страховки ради взять широкополосный девайс, поддерживающий весь спектр частот от 1700 до 2600 МГц. Кстати, это наиболее разумный вариант для мест, где развёрнуты сети нескольких операторов, и есть шансы миграции от одного к другому.

Готовые комплекты для усиления 3G/4G-сигнала существуют для любых условий и любого бюджета

2.1. Форм-фактор антенны

На сегодня не имеет принципиального значения, потому что всерьёз не влияет на главное — качество сигнала. Одинаковое усиление можно получить и от «панельки», и от Yagi, и от «тарелки». Поэтому выбор здесь зависит от бюджета и доступности: если поблизости от вас есть фирма, продающая «тарелки», не обязательно стучаться в дальние края к тем, кто делает панельные антенны. Берите то, что под рукою.

Единственное, что хоть как-то влияет на выбор — диаграмма направленности. У антенн типа «волновой канал» она почти лучевая, поэтому их необходимо очень точно ориентировать на БС. Зато они и мощнее остальных. Панельные антенны в целом немного слабее (но отнюдь не фатально), зато из-за более широкого «луча» не столь требовательны к точности ориентирования. Кроме того, у них, как правило, шире рабочий диапазон, что позволяет, например, переключаться между 3G и 4G по требованию. Конечно, обе БС должны стоять на одной вышке). В районе обитания автора 4G-коннект лучше работает при web-сёрфинге, а вот закачивать большие массивы данных быстрее получается на 3G. Вот и приходится тасовать.

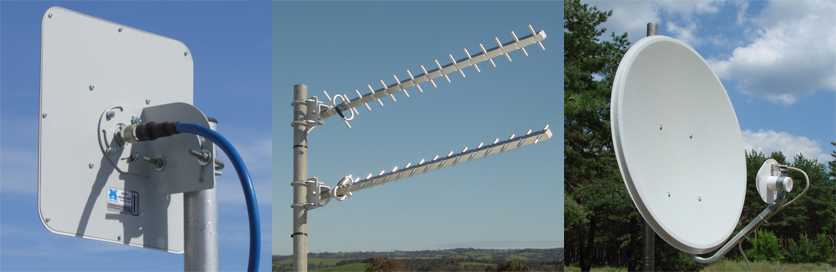

Слева направо: панельная антенна, антенна типа «волновой канал» (Yagi), параболическая антенна с 3G/4G-облучателем

2.2. Расчёт антенны

По идее, эта табличка должна быть и здесь, и в начале текста. Потому что ею стоит пользоваться при определении самой перспективной БС (см. выше). Однако при выборе антенны она не менее важна.

How to download and run Network Cell Info on your PC and Mac

Network Cell Info For PC can be easily installed and used on a desktop computer or laptop running Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10 and a Macbook, iMac running Mac OS X. This will be done using an Android emulator. To install Network Cell Info For PC, we will use BlueStacks app player. The method listed below is set to help you get Network Cell Info For PC. Go ahead and get it done now.

Network Cell Info on your PC

Download Links For Network Cell Info:

Download: Bluestacks Android Emulator Download: Network Cell Info (Play Store)

More From Us: HiMommy! – Pregnancy For PC / Windows 7/8/10 / Mac – Free Download

Step to Step Guide / Network Cell Info For PC:

1. As you have Downloaded and Installed Bluestacks Emulator, from Links which are provided above.
2. Now, After the installation, configure it and add your Google account.
3. Once everything is done, just open the Market in Play Store and Search for the ‘Network Cell Info’.
4. Tap the first result and tap install.
5. Once the installation is over, Tap the App icon in Menu to start playing.
6. That’s all Enjoy!

Network Cell Info by Wilysis, See App in Play Store

Also Read: guide hello neigbor 2017 For PC / Windows 7/8/10 / Mac – Free Download That would be all from our side. In case you have got any queries or you have any issue following the guide, do let me know by leaving your thoughts in the comments section below.

• https://satopttorg.ru/blog/vybor-i-nastroyka-4g-antenny-programmy-network-cell-info/
• https://5mod.ru/programmy/instrumenty/4146-network-cell-info.html
• https://m.apkpure.com/ru/network-cell-info-lite-mobile-wifi-signal/com.wilysis.cellinfolite
• https://trashbox.ru/link/network-cell-info-android
• https://appscrawl.com/network-cell-info-for-pc-windows-7810-mac-free-download/

Установка 3G/4G антенны

Существует три варианта установки интернет антенны:

• мачта на крыше;
• стена дома;
• отдельная вышка.

Мачта на крыши

Стойку делают из металлической трубы, предварительно обработав антикоррозионным составом или краской для наружных работ. Антенну крепят такую, чтобы её парусность не стала угрозой сноса при сильном ветре. Кабелем обвивают трубку, закрепляя его через 200-300 мм пластиковыми хомутами.

Стена дома

К бетону и кирпичу опорный кронштейн крепят дюбелями, используя перфоратор. На деревянной стене опору привинчивают шурупами или крепят сквозными шпильками.

Отдельная вышка

Поставить отдельную вышку удобно на приусадебном участке. Мачту крепят тремя, четырьмя тросовыми растяжками. В зависимости от потребности вышка может достигать в высоту 20 метров.

Дополнительная информация. Высоко выступающие опоры из металла создают угрозу поражения ударом молнии. Поэтому все эти конструкции должны быть оснащены заземлением и молниеотводами.

Проверка ограничения скорости на модеме

Перед тем, как настроить антенну, нужно убедиться в соответствии характеристик модема принимаемому 3G/4G сигналу. Дело в том, что прогресс в совершенствовании сетевого оборудования развивается в геометрической прогрессии. Изготовленный 3G модем несколько лет назад может оказаться уже устаревшей моделью, которая не будет выполнять требуемые функции.

Уточнить возможности приёма скоростного интернета модемом можно в сети. Если характеристики прибора не соответствуют скорости передачи 20 Мбит/с, то придётся от него отказаться и приобрести новую 3G/4G модель.

Когда возникают сомнения в скорости передачи сетевого сигнала, обращаются в техподдержку своего оператора. Нужно убедиться в отсутствии несанкционированного уменьшения скоростного режима.

Модем 4GLTE

Какую скорость можно получить?

В рамках умеренного бюджета (от 5-6 до 12 тысяч рублей) мы получаем достаточно скоростной коннект. Достаточно — это сколько? Ну, хватает для онлайн-видео, торрентов больше часа ждать не приходится, танчики без фризов. В общем, от 2-3 до 20-30 Мбит/с. Иногда — больше, но это уже редкость, максимальные скорости доступны не у всех операторов и не везде. Но даже имеющихся, согласитесь, немало!

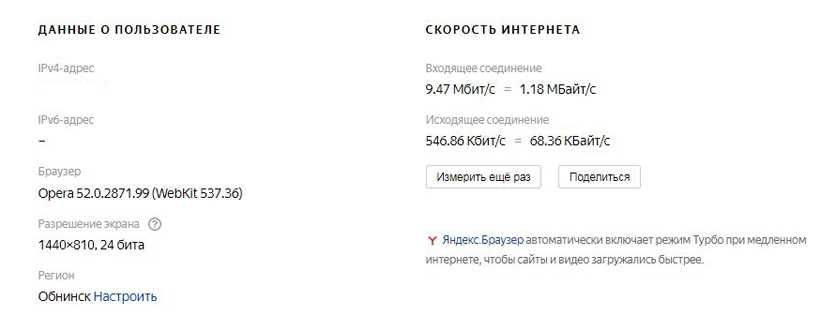

Скорость, полученная автором статьи

Принципиальная разница с городским кабельным подключением тут не только в скорости. «Воздух» чувствителен к погоде, и ещё надо учесть: в густонаселённых дачных местностях очень вероятны трудности со связью по выходным и праздникам, когда многочисленные дачники загружают не столь уж широкие каналы местных базовых станций. Происходит это не всегда и не везде, но морально стоит быть готовым к ухудшению.

Если вы находитесь в оптимальной позиции MIMO

Посмотрите изображение ниже, но вкратце RSRP / RSRQ являются подходящими для производительности LTE. Если доступно SINR (такое же, как SNR или S / R), его проще всего использовать для выравнивания. Используйте таблицу ниже в качестве указания. Если SNR, скажем, 13 дБ, но RSRP ниже -80 или RSRQ ниже -10, это указывает на проблему, но если они находятся в том же диапазоне, что и таблица, то проще всего использовать только SNR.

Для LTE:

RSSI не имеет отношения к LTE, но его можно рассчитать следующим образом:

RSSI — представляет всю принятую мощность, включая полезную мощность от обслуживающей соты, а также всю мощность канала и другие источники шума, и она связана с вышеуказанными параметрами с помощью следующей формулы:

RSRQ = Н * (RSRP / ПУПС)

Где N — количество блоков ресурсов для полосы измерения RSSI несущей E-UTRA.

Как правило, при комбинировании увеличенного сигнала с декоррелированными антеннами MIMO между нижней и верхней частями возможно увеличение скорости до 20 раз. Сила сигнала увеличивается только с одной антенной или двумя антеннами без большой декорреляции, что может дать увеличение скорости примерно в 10 раз.

ДЛЯ 3G / HSPA

RSSI:

Уровень сигнала — GSM & 3G / HSPA (RSSI) Применимо к сетям GSM и 3G. Точная мощность сигнала, часто называемая Индикация уровня принятого сигнала (RSSI), измеряется в дБм. Шкала дБм находится примерно между -50 и -120 дБм, при этом -50 — идеальный сигнал, а -120 — при падении с сети. RSSI измеряет полезный сигнал и шум на одной фигуре.

От -50 до -75 дБм — высокий сигнал

От -76 до -90 дБм — средний сигнал

От -91 до -100 дБм — низкий сигнал

-101 дБ до -120 дБм — Плохой сигнал

SNR:

25 дБ — Отличный сигнал

18-25 дБ — очень хорошо

11-18 дБ — средний

5-10 дБ — низкий

4 дБ — очень плохой

Как правило, скорость передачи данных может варьироваться примерно в 10 раз от низкого / плохого до высокого / очень хорошего на HSPA.

Какой нужен кабель для 4G-антенны

Трассу кабеля от антенны до 4G модема необходимо прокладывать по наименее короткому маршруту. При длине кабеля до 10 м возможно использование обычного 75 Ом кабеля, он значительно дешевле. Если сигнал с базовой станции на месте установки антенны не плохой, то можно проложить трассу с таким же кабелем и немного большей длины. В случаях, когда необходимо добиться максимального усиления- кабель лучше использовать радиочастотный 50 Ом. Здесь Вам придется потратиться на кабельную сборку из кабеля RG -58 (более дешевый) или 5DFB. Для 75 Ом кабелей 4G антенны имеют выход под F разъем, для 50 Ом — N разъем. При выборе антенны надо учитывать и этот фактор.

В нашем разделе Вы сможете выбрать себе антенну под любой диапазон с возможностью обмена в случае, если «промахнулись» с выбором.

В статье «Андроид приложения для поиска базовых станций» Вы сможете познакомиться с другими приложениями пользующимися наибольшей популярностью по поиску базовых станций: «Карты 3G 4G WiFi связи (OpenSignal)», «Cellulailer», «Cellumap», «Network Signal Info», «Качество связи», «Cell Map», «Netmonitor», «Network Cell Info» В статье  «Как работает 3G»  Вы сможете получить сведения по технологии 3G, рабочих частотах, скоростях передачи данных, стандартах и подразделах

• Обновлено: 4-11-2019, 19:02
• Google Play:Открыть
• Жанр: Инструменты
• Версия: 4.19.8
• Русский язык: Да
• Требования: Android 4.0
• Просмотров: 2 124

Network Cell Info — программа-инструмент которая предоставляет пользователям массу интересных и полезных данных о качестве приёма сотовой связи, Wi-Fi и так далее в режиме реального времени. Приложение поддерживает GSM, CDMA, LTE и многие другие стандарты, отслеживание сигнала сразу с нескольких вышек, демонстрирует соты на карте, примерное расположение вышек и так далее. Подобный функционал не только отвечает на вопросы любопытствующих людей, но и с лёгкостью поможет в работе профессионалам из этой сферы деятельности. Ну дизайн и интерфейс так же оставляют только самые положительные впечатления. Что в моде: полная версия Оценок: 2 Скриншоты

Есть ли программное обеспечение, которое я могу использовать, кроме модема LTE, чтобы проверить уровень сигнала?

Программа модема действительно самый простой вариант. Но также на смартфонах доступно приложение OpenSignal и похожие, для определения уровня сигнала. Телефоны не имеют разъемов для антенны, но иногда полезно посмотреть, действительно ли местоположение антенны обеспечивает наилучший сигнал, чем скажем, другая сторона дома.

При проверке будьте терпеливы с показаниями уровня сигнала модема — они часто занимают 10 секунд или дольше, для более точного определения и выставления антенны 4g. Чтобы понять реакцию модема, посмотрите на сигнал, когда антенна отключена, а затем проверьте как быстро он реагирует при подключении антенны. Вы увидите, что в промежутке между отключением антенны есть задержка.

Чем выше антенна, тем лучше сигнал?

Когда вы находитесь далеко от мобильной базовой станции, высота определенно имеет значение. В случае, когда вы находитесь рядом с базовой станцией, но у вас нет прямой видимости из-за препятствий, например зданий. Гораздо важнее найти оптимальную позицию, можно установить усилитель сигнала 4g на небольшой высоте, выбрав место где сигналу неприпяствуют здания или установить на большую высоту, но перед преградой, то в первом случаи сигнал 4g будет значительно лучше.

Используйте модем или просто свой мобильный телефон с приложением или хотя бы с использованием той же сети LTE и проверьте «общий» уровень сигнала в возможных местах установки. Выберите 4 или 5 мест — не пропускайте те, которые «кажутся» неправильными, как противоположная сторона здания от базовой станции. Если возможно, проверьте одну «самую высокую» позицию с наименьшим количеством препятствий в любом направлении от вашего собственного здания. Это, вероятно и будет лучшим местом, но не всегда так.

Если антенна находится вне досягаемости (на крыше и т. Д.), Лучше всего иметь двух человек во время этого процесса. Один для перемещения антенны и один для проверки уровня сигнала на маршрутизаторе. Если вы работаете самостоятельно, вы также можете подключиться к модему с помощью телефона — (если доступно). Затем используйте браузер телефона, чтобы получить уровень сигнала модема, перейдя на экран настройки модема. Поверните антенну примерно на 45 градусов и дождитесь стабилизации сигнала на каждом шаге.

Тестируйте поворот антенны 4g на 360 градусов, — LTE использует MIMO, и отражения от неожиданных направлений могут реально увеличить скорость. Найдите один «лучший угол», по крайней мере на 90 градусов от того места, где вы также получаете хороший сигнал.

Далее подключитесь к модему с помощью компьютера. Запустите тест скорости под лучшим углом направления. Кроме того, попробуйте «второй угол» и т.д, так как наивысшая мощность сигнала не обязательно означает лучшую производительность MIMO.

Процесс довольно трудоемкий, но без этого не обойтись, если вы действительно хотите получить хороший сигнал, а также можно обратится к профессионалам по установке 4G антенн здесь

Направления 3G/4G антенны

Для настройки важно выбрать правильное направление горизонтальной оси 4G антенны. Иногда домашние мастера пытаются наладить мобильный интернет, направив антенну на ближайшую вышку

При этом не учитывают то, что оборудование на определённой мачте может быть предназначено для обслуживания мобильных телефонов. Также вышки находятся в распоряжении разных операторов 3G/4G связи. Поэтому ориентируют приёмник, исходя из замеров уровня сигнала своего оператора.

Антенный комплект для USB модема 4G

Поступают следующим образом:

• антенну поднимают на самую высокую точку дома;
• с собой берут модем и ноутбук, их соединяют кабелями в единую цепь: антенна + модем + ноутбук;
• предварительно в компьютер загружают программы по измерению уровня 3G/4G сигнала и скорости передачи данных;
• фиксируя антенну после каждого поворота на угол 10-15 градусов, находят положение приёмника с максимальным параметром;
• если таких удачных ориентировок несколько, то выбирают угол поворота, при котором будет наибольшая скорость интернета.

Вышеуказанные рекомендации – это верный путь, как правильно установить антенну. В универсальных модемах есть дополнительные настройки: RSRQ, RSRP, SINR, которые позволяют более точно настроить антенну.

Обратите внимание! При отсутствии мобильного ПК используют стационарный компьютер. Для этого потребуется партнёр, который будет осуществлять контроль уровня сигнала на дисплее

Связь между настройщиками осуществляют по сотовой связи.
