Как установить двойную внутреннюю розетку с заземлением

Пошаговый монтаж розетки и подсоединение проводов

После установки «стакана» можно перейти непосредственно к монтажу розетки. Скрутка проводов производится внутри стакана. На концах зачищается изоляция на полтора сантиметра.

При подключении двойного моноблока следует руководствоваться основным правилом электрической разводки.

Шаг 1. К левой клемме нужно присоединить фазу, а к правой – «ноль». Ни в коем случае нельзя эти 2 провода крепить к одной пластине.

Шаг 2. Заземление присоединяют к верхней и центральной клемме, усики которой выступают за пределы розетки.

Шаг 3. Установить двойную розетку в выбранном положении с помощью винтов, избегая их перетягивания.

Порядок монтажа ответвлений в подрозетнике

Часто подключают группу розеток к одному трехжильного кабелю и соединяют их шлейфом, то есть параллельно. При параллельном соединении не соблюдается требование непрерывности защитного заземления. Соединение шлейфом двух проводников PE на одной клемме, снижает надежность контакта.

Шлейфом соединяют все три проводника в каждой розетке (фаза, ноль и заземление). Подключение шлейфом делается в случае небольших нагрузок потребителей и при нормальных условиях эксплуатации. Также используют шлейф при необходимости скорого добавления розеток.

Подключение розеток шлейфом без разрыва защитного заземления PE методом опрессовки

При соединении шлейфом, для увеличения надежности контакта, концы жил нужно выгибать под кольцо и пропаивать. Желательно чтобы на клемме была прямоугольная шайба, для плотности контакта. Однако правильное соединение проводника заземления PE должно быть без разрыва и иметь ответвление.

Концы провода заземления соединяют опрессовкой, с выводом ответвления. Гильза после опрессовки изолируется специальным колпачком. Такое соединение заземления делают для каждой розетки в подрозетнике. Опрессовка считается самым надежным соединением и обеспечивает непрерывность провода заземления.

Ответвление снижает нагрузку на клемму. Некоторые специалисты рекомендуют использовать соединение с ответвлением и опрессовкой, не только для заземления, но и для фазного и нулевого проводника. Места для укладки ответвлений и опрессовки в современных подрозетниках достаточно. Делают соединение шлейфом при добавлении одной или двух розеток, с небольшими ремонтными работами.

Обзор видов

Как упоминалось выше, сегодня выпускают удлинители разных типов. Каждый из них имеет свои отличительные черты и особенности, которые потребитель должен иметь в виду, выбирая оптимальный вариант. Познакомимся поближе с наиболее распространенными вариантами.

Переносные

Подобные разновидности можно беспроблемно и быстро переносить из одного места в другое, не прикладывая лишних усилий. В большинстве случаев масса таких переносок не превышает отметку в 15 кг. Их нередко применяют для подключения питания разного рода бытовой или производственной техники.

Стационарный

Указанная конструкция электрического удлинителя разработана специально для постоянной фиксации в одном месте на время ее эксплуатации. Вес стационарных переносок в большинстве случаев составляет более 15 кг. Крепеж удлинителя не дает перемещать его из одного места в другое.

С разборным корпусом

Сегодня в продаже можно встретить специальные удлинители, имеющие корпус разборного типа. Модели скрепляются посредством саморезов и винтов. Катушка разборного типа позволяет осуществлять замену провода и вилки или розетки.

Неразборные

Выпускаются и кабельные катушки неразборной модификации. Их выполняют в виде одной комплектной единицы с гибким кабелем и розеткой, вилкой, опрессованной на кабеле. Все устройства производятся таким образом, что, если кабель открепить от катушки, переноска перестанет быть пригодной к эксплуатации.

С обычной и усиленной защитой

Для нормальных условий эксплуатации устройства необходимо гарантировать защиту от прикосновения к токоведущим компонентам. Элементы, формирующие защиту от удара электротоком и обладающие механической прочностью, должны быть зафиксированы за счет винтов или других надежных крепежей. По ходу эксплуатации эти компоненты не должны терять своей прочности. Электрические удлинители с усиленной защитой, в отличие от экземпляров с обычной защитой, характеризуются наличием двойного слоя изоляции кабеля, дополнительных защитных элементов корпуса катушки.

Бытовые

Могут иметь шнур с длиной до 10 м. Сечение жил тут располагается в рамках 0,5-1,5 кв. мм. Обычно этот параметр указывается на шнуре. Бытовые устройства делятся на несколько подвидов:

• маломощные;
• средней мощности;
• высокомощные.

Профессиональные

В основном их применяют для подачи питания на строительных объектах к электрическим инструментам. В них присутствует кабельная катушка, где имеется несколько гнезд для розеток. Именно на эту катушку и наматывается кабель. Современные удлинители с кнопкой включения/выключения могут иметь в своей конструкции разное количество розеток. Сегодня в магазинах можно встретить такие варианты:

• на 2;
• на 3;
• на 4;
• на 5;
• на 6;
• на 8 розеток.

Конечно, чаще всего на прилавки выставляются переноски с пятью или шестью розетками. Модели на две розетки продаются далеко не везде, но это не делает их менее качественными и востребованными среди некоторых покупателей. Также нынешние переноски со встроенной кнопкой выключения разделяются и на другие подвиды. Ознакомимся с ними.

1. С кнопкой выключения на каждую розетку. Современные модели удлинителей с выносной панелью, на которой расположены кнопки включения напротив каждой из имеющихся розеток. Модель очень удобная в эксплуатации.
2. С подсветкой. Некоторые производители выпускают оригинальные сетевые фильтры, дополненные подсветкой. Ее цвет может быть разным.
3. С USB. Многозадачная модель, оснащенная портом USB (или несколькими разъемами).

Монтаж одноклавишного блока

Сначала от сети отключают питание. Перед работой проводят подготовку: на участке стены для монтажа делают разметку. В отмеченных точках коронкой высверливают отверстия, затем делают нишу. Из монтажной коробки удаляют перфорированные элементы для протягивания кабеля, затем вставляют ее в проделанное отверстие.

Розетка с одноклавишным блоком — самый простой вариант. Первым делом с устройства снимают детали, которые фиксируют декоративную накладку. Сначала вывинчивают винт из центра розетки, затем удаляют клавишу, пользуясь отверткой с тонким жалом. Если возникли затруднения, то ее меняют на нож. Пластиковую пластину под клавишей также удаляют. Затем розетку и выключатель освобождают от корпуса. Для этого боковые саморезы ослабляют, но до конца не выкручивают. Элементы немного поворачивают, потом вытаскивают из коробки.

Подключение кабеля к контактам

Перед тем как подключить розетку с выключателем, надо разобраться с количеством жил, необходимых для устройства. В нашем случае (с заземлением), чтобы соединить этот блок с сетью, потребуются четыре жилы. Три из них будут входящими: это земля, ноль и фаза. Одна — исходящая, по ней питание пойдет на осветительный прибор. Если заземление отсутствует, то достаточно трехжильного кабеля. Каждая дополнительная клавиша блока подразумевает увеличение количества проводников на одну жилу.

Если куплен готовый прибор, то розетка с выключателем уже соединена фазовым проводником

На это надо обратить внимание при самостоятельной сборке блока. Прохождение нейтрали через выключатель запрещено

Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света).

Работа происходит по такому сценарию: подключение фазы, защиты, нейтрали и сигнальной жилы.

Подключение фазы

Фазный провод подключают к тому контакту, на котором находится перемычка. Такое решение позволяет запитать сразу оба элемента блока — розетку и выключатель. Чтобы упростить работу, лучше использовать именно четырехжильный кабель.

В этом случае легко разобраться с помощью цветовой маркировки. Фазой может стать любой проводник, кроме голубого (ноль) и желто-зеленого (заземление). Две оставшиеся жилы будут фазными: обычные цвета их — белый, коричневый, красный. Одна из них предназначается для входящего, вторая для проводника, идущего к осветительному прибору. Его называют сигнальным.

Заземление

Если пробором предусмотрен контакт либо скоба заземления, то к нему подключают желто-зеленый (сплошной желтый либо зеленый) проводник

В этом случае необходимо «намотать на ус», что такая предосторожность нужна только розетке, выключатель в заземлении не нуждается

Когда работы ведутся в частном доме, заземление необходимо обеспечить в обязательном порядке

В домах старого фонда его не принимали во внимание, поэтому там альтернатива одна — защитное зануление. При корректно выполненной операции и установке УЗО либо дифавтомата опасности не будет

Подключение ноля

В этом случае используют голубой (синий) провод. Его подключают к единственному розеточному контакту, оставшемуся свободным. Больше он никуда не идет, потому что для коммутации выключателя необходимости в нем нет.

Есть еще одно мнение о том, как подключить розетку с выключателем

Некоторые мастера считают, что не слишком важно, какой проводник идет на выключатель (ноль или фаза), ведь свет в любом случае погаснет. Заблуждение это опасно

При выключении такой лампы напряжение на ней остается. Если мастер прикоснется к патрону, то он может получить удар током.

Другой отрицательный момент — энергосберегающие лампы, нередко моргающие при разомкнутом выключателе. В их схеме есть конденсатор, накапливающий напряжение, идущее от фазного провода. Когда достигается предел емкости, прибор выдает разряд на излучатель.

Сигнальный (исходящий) проводник

Этот элемент подключают в последнюю очередь. Для удобства монтажа жила должна иметь немного большую длину. Исходящий проводник прикрепляют к оставшемуся контакту выключателя. Его стандартное место расположения — нижняя часть совмещенного блока.

После фиксации последнего проводника операцию под названием «Как подключить розетку с выключателем» можно считать почти законченной. Последние этапы — сборка устройства, закрепление его на законном месте.

Инструкция по установке от существующей

Во-первых, определяют, какой будет достаточно

Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов

1. Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
2. С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
3. Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
4. Тип С5. Старого вида, выдерживающие до 6А.
5. Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из

• колодки;
• защитного корпуса;
• контактов.

Совет
В зависимости от способа крепления к стене различают наружную и внутреннюю фиксацию. Часто устанавливают точку питания в виде двойника или блока, состоящего из нескольких ячеек.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются

1. Для заземлённых подходит трёхжильный кабель.
2. Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
   • синего — для нулевого провода;
   • красная и коричневая — для фазы.

1. Незаземленная проводка состоит из двух жил — нуля и фазы.
2. Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой
Важно
Медь не перегревается, выдерживает значительные нагрузки по сравнению с алюминием.

Последовательное и параллельное подсоединение

1. Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
2. Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью

Розетка для плиты

Разновидностей розеток для электроплиты много, но обо всех можно сказать одно — очень часто установленная
розетка мешает придвинуть плиту вплотную к стене. Это касается как обычных плит, так и встраиваемых духовых
шкафов. Чтобы не попасть в просак, во время монтажа проводки я предусматриваю место в стене под установочную
коробку за плитой. В стене выбирается углубление, ставится распредкоробка с небольшим запасом провода. Теперь,
не зависимо от типа, вилка от плиты будет гораздо меньше выпирать из стены и не будет мешать установке. Если
стена облицована гипсокартоном, устанока упрощается — гипс прорезается по размеру, коробка прикручивается к
стене под гипсом. В таком варианте можно будет без проблем смонтировать силовую розетку или сделать соединение
клемной колодкой.

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Если у вас неправильно выполнена схема подключения выключателя к светильнику, и размыкается ноль, вместо фазы (Жми, чтобы узнать, как самому определить какой из проводов ноль, а какой фаза). То исправить это можно, лишь изменив подключение в распределительной коробке.

Для этого, вам необходимо найти распределительную коробку, которая чаще всего расположена прямо над выключателем света, на расстоянии 10-30см от потолка. Согласно правилам электромонтажа, к ней должен быть обеспечен легкий доступ и нередко вы сможете обнаружить её довольно быстро (но, к сожалению, не всегда).

ВНИМАНИЕ! Все работы по изменению схемы подключения выключателя необходимо проводить только на обесточенной сети. Для этого обязательно отключите автоматический выключатель этой группы в электрощите, после чего, убедитесь в отсутствии напряжения в месте монтажа

Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику.

Чаще всего, схема будет именно такая, вводной питающий кабель будет входить в коробку и затем выходить к следующей распредкоробке, поэтому, обычно, заходит именно четыре кабеля:

1.n – Кабель идущий на выключатель (двухжильный для одноклавишного выключателя)

2.n – Вводной электрический кабель (Стандартный трехжильный: фаза, ноль, заземление)

3.n – Кабель идущий к люстре (Трехжильный: фаза, ноль с выключателя, заземление для одноклавишного выключателя)

4.n – Кабель идущий к следующему выключателю света или розеточным группам (Трехжильный: фаза, ноль, заземление)

Теперь нам нужно поменять эту схему, чтобы выключатель разрывал фазу, а не ноль.

Для этого:

— Провод 1.1 на схеме, идущий на выключатель, подсоединяем к контакту фазных проводов 2.2.+ 4.2

— Провод 1.2 (возвращающийся из выключателя) соединяем с фазным проводом 3.2 который идёт к люстре

— Оставшийся нулевой провод 3.1, идущий к люстре, подключаем к контакту проводников 2.1 + 4.1

Схема замены нулевого проводника в выключателе на фазный, представлена ниже:

Теперь у вас выключатель будет подключен правильно, к нему будет подходить фазный проводник, а не нулевой. Как видите, сделать изменение в схеме подключения, достаточно просто.

UPD: Некоторые советуют просто поменять фазу с нолём местами в электрощите и автоматически в выключателях схема изменится на нужную. Я бы не советовал так делать всем, нужно сперва хорошо проанализировать всю схему электропроводки квартиры, а сделать это довольно непросто, лучше такие серьезные вмешательства без должного опыта и знаний не производить.

Схема подключения двойной розетки

16.12.2014 нет комментариев 11 087 просмотров

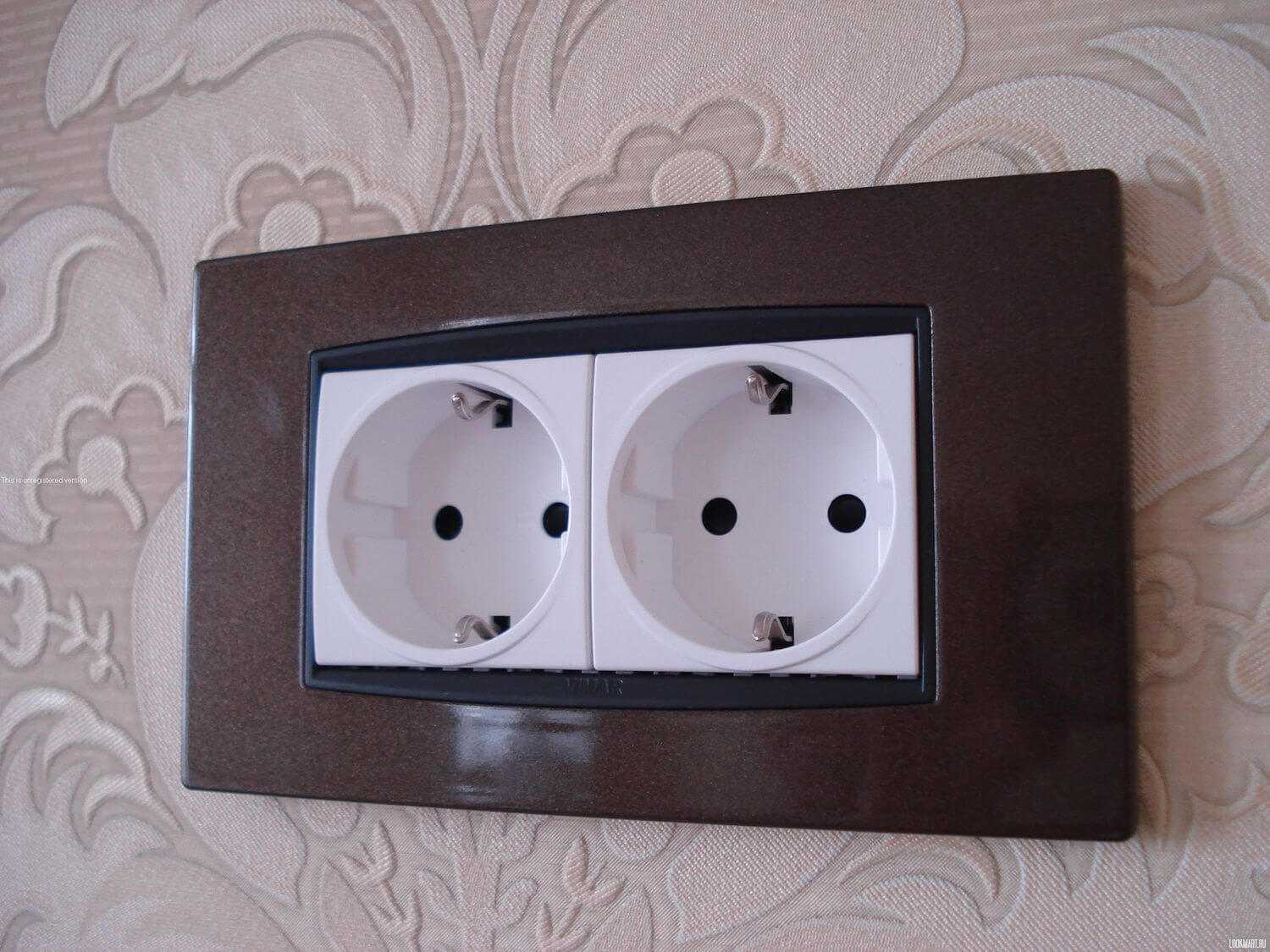

Одним из видов розеток является двойная – в едином корпусе находится две электрических «точки» подключения, которые запитываются от одной группы проводов: фазы, нуля и земли. Иногда у электриков-новичков возникают небольшие трудности, связанные с подсоединением жил. Чтобы читатели «Сам электрика » знали, как правильно осуществить электромонтаж, далее для вас будет предоставлена простая схема подключения двойной розетки с заземлением и без «земли» (в двухпроводной сети).

Итак, первая, и наиболее важная для Вас схема выглядит следующим образом:

Как Вы видите, все довольно просто. Главное, соблюдайте правила подсоединения жил, которые должен знать каждый электрик: «земля» подключается в центральной клемме, ноль справа, а фаза – слева. Следует отметить, что заземляющий контакт обязательно должен находиться по центру, а вот два остальных могут быть поменяны местами, ничего страшного в этом нет. Схема подключения двойной розетки без заземления выглядит точно также, только провод PE подсоединятся не будет, а значит центральная клемма должна быть свободной.

В том случае, если Вы решили использовать не двойной корпус, а сдвоенный вариант (не стоит путать, сейчас поймете почему), подсоединение проводов будет выглядеть иначе. Сдвоенные розетки (их еще могут называть собранными) – это две отдельных электрических точки, находящихся в соседних штробах и объединенных между собой перемычками (шлейфами).

Схема подключения сдвоенных розеток с заземлением выглядит так:

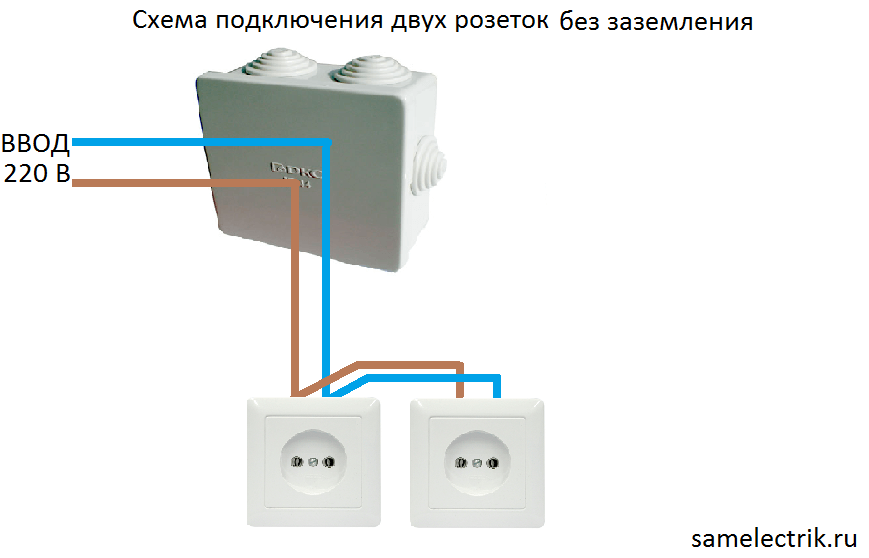

Если в Вашем доме двухпроводная сеть (без земли), то в этом случае подсоединение сдвоенных розеток должно осуществляться по схеме без заземления:

Обращаем Ваше внимание на то, что использовать перемычки можно лишь в том случае, если к электрическим точкам будут подключаться не слишком мощные электроприборы. В противном случае нужно создавать ответвление проводов на каждое изделие из распределительной коробки

Вот и все, что касается схемы подключения двойной розетки. Как Вы видите, действительно ничего сложного в электромонтажных работах нет, и с подсоединением двух точек может справиться даже тот, кто ранее не связывался с электричеством! Единственное, что хотелось бы сказать Вам напоследок — покупайте качественные изделия от таких производителей, как Legrand (легранд), ABB и Schneider electric (шнайдер электрик). Эти фирмы выпускают продукцию, которая может прослужить долго и без создания аварийных ситуаций!

Также рекомендуем просмотреть наглядные видеоуроки по подключению накладной и внутренней двойной розетки:

https://youtube.com/watch?v=iBU6RELFDe4

Различия между старыми и новыми розетками

евро вилка (слева) имеет более толстые штырьки, а розетка плотно прижимающиеся контакты

Установленные в стены выключатели крепятся по такому же принципу, но выпадают они гораздо реже. Причина проста – при включении и выключении усилие всегда прикладывается в направлении стены. В розетках все по другому – когда штекер в них вставляется, то усилие направлено в направлении к стене, а когда вынимается, то обратно.

В старых розетках эта проблема не стояла так остро, ведь они были рассчитаны на устройства с гораздо меньшим энергопотреблением. Это автоматически означало, отсутствие жестких требований к силе прижимания контактов – штепсели вставлялись и вынимались из розеток с гораздо меньшим усилием – с того времени и пошла привычка многих пользователей выдергивать вилку за шнур. Извлекать штепсель таким образом запрещено сейчас и не разрешалось раньше, но со старыми розетками запаса прочности хватало, поэтому зачастую на такие требования попросту не обращали внимания.

В современных розетках применяются подпружиненные контакты, которые очень плотно прижимаются к токоведущим частям штепселей. Даже установленная по всем правилам розетка будет понемногу расшатываться, поэтому рекомендуется в любом случае придерживать ее рукой при извлечении вилки.

Re: Как закрепить розетку в бетонной стене?

kaktus в первую очередь смотри посадочное, если в нем не держится розетка с металлическими лапками, то лапки для ГВЛ подавно не удержат. Если отверстие старое — то там может быть и конус, с которого будет выпадать. Самое интересное — размер. Подрозетник туда не лезет. Оставил только кольцо с крепежом его и вклеил. Фишка в поверхности сцепления. Четам пожароопасного в пене при ее количестве в 5 грамм — я хз. Если размер позволяет можно и на алебастр.

kaktus Он живет тут Сообщения: 3014 Зарегистрирован: 30 июл 2007, 19:05 Откуда: Lyberci

Fedos Друг форума Сообщения: 951 Зарегистрирован: 12 янв 2007, 22:26 Откуда: Хабаровск Контактная информация:

Re: Как закрепить розетку в бетонной стене?

Я решил задачу так: сверлишь в родном металлическом подстанканнике отверстия, потом буришь в бетоне. Вставляешь пластиковые дюбеля и прикручиваешь розетку двумя длинными саморезами. Держится намертво, быстро и просто.

mail_robot Он видел Ленина Сообщения: 10815 Зарегистрирован: 02 янв 2007, 22:03 Откуда: Хабаровск Благодарил (а): 14 раз Поблагодарили: 89 раз

Re: Как закрепить розетку в бетонной стене?

*рукалицо*

настолько усложнить простую задачу, это надо иметь колоссальный талант. Обычный пластиковый стакан ставится на гипс и всех дел. Нет места под стакан — есть перфоратор. Других простых и надежных способов еще не изобретено

Dm. Он живет тут Сообщения: 5502 Зарегистрирован: 26 янв 2005, 10:52 Благодарил (а): 1 раз Поблагодарили: 4 раза

Re: Как закрепить розетку в бетонной стене?

Как вариант.

СергейЧ Прописавшийся Сообщения: 214 Зарегистрирован: 03 сен 2012, 11:26 Откуда: Хабаровск Благодарил (а): 1 раз Поблагодарили: 1 раз

Re: Как закрепить розетку в бетонной стене?

В панельки у себя менял проводку высверливал новые отверстия под розетки и стаканы садил именно так как описано. Держится намертво, заменить розетку, выключатель проблем вообще нет, провода все чистые не в клею не в алебастре не испачканные.

Viacheslav77 Он живет тут Сообщения: 9489 Зарегистрирован: 12 фев 2007, 12:33 Откуда: где то в Хабаровском крае Благодарил (а): 13 раз Поблагодарили: 37 раз Контактная информация:

Re: Как закрепить розетку в бетонной стене?

это в твоем понимании упростить?

имеем

подрозетник входит примерно так

делаем раз

два

три

пахабно, криво, розетка плохая, подрозетник гавно, но общий принцип примерно такой. ЗЫ. Подрозетник надо другой. Полчаса времени, но пену надо наносить из строительного пистолета.

Nick Он живет тут Сообщения: 3546 Зарегистрирован: 13 авг 2004, 09:41 Откуда: Хабаровск Благодарил (а): 1 раз Поблагодарили: 60 раз

Re: Как закрепить розетку в бетонной стене?

На новых сериях розеток и выключателей крепеж одинаковый — под саморезы и «распирающиеся усы», ну т.е. под стандартный стакан (пофиг для чего — бетон, гвл). Какой конструкции у тебя — х.з., но это наверное и будет повод заменить на новый!

Slai Друг форума Сообщения: 632 Зарегистрирован: 29 апр 2014, 07:38 Поблагодарили: 2 раза

Re: Как закрепить розетку в бетонной стене?

А почему без гипсо-премудростей? Так лучше и надежней… Если нет материала и не охото покупать — могу насыпать, он есть у меня. Подразетник лучше покупать самый маленький, например 65*40, тогда точно влезет в старую дырку. Купить можно на Ким-Ю-Чена в «220 Вольт» или напротив в подвальчике тоже магазин электрики, где-то точно есть такой.

Штробление стен

Для того, чтобы не делать широкие штробы и избежать уборки большого количества строительного мусора, можно использовать следующий способ при штроблении стен. Он удобен для прокладки одиночных кабелей, что чаще всего приходится делать именно при установки розеток. Необходимо болгаркой сделать пропил необходимой глубины. При этом в процессе резки «алмазному» кругу следует придавать волнообразные движения: это несколько расширит борозду. В местах поворота пропила (то есть в углах) штробу расширить зубилом и молотком.

В проделанную таким способом штробу хорошо укладывается плоский трех- или двухжильный кабель типа ВВП благодаря плоскому сечению. При этом его практически не нужно «примораживать» раствором алебастра: кабель будет хорошо держаться в стене. После его укладки стену выравнивают гипсовым раствором с помощью средней ширины шпателя.

Перед началом электромонтажных работ следует выключателем, расположенным в щитовой, отключить подачу электроэнергии. Нужно проверить наличие напряжения на клеммах.

Как подключить розетку с заземлением

Для того, чтобы не возникло проблем, следует вначале правильно выполнить соединение проводки в монтажной коробке. Следует помнить, что фазный провод (обычно такой имеет коричневый, черный или красный цвет изоляции) должен соединяться с скруткой фазных проводов. Ее определяют индикатором напряжения. Нулевой провод (синий, белый) – с нулевым, «земляной» (желтый, желто-зеленый) — с заземленным проводом.

Теперь о том, как подключить розетку с заземлением. Ошибка может быть опасной для жизни: соединение фазного провода с «земляной» клеммой приведет к появлению напряжения на корпусе бытового прибора. Чтобы этого избежать, необходимо знать расположение клемм розеток. «Земля» подключается к центральной клемме. К остальным двум клеммам – фазный провод и нулевой (их можно менять местами).

Заземление необходимо для безопасности: оно предотвратит поражение человека током при утечке тока на корпус бытовой техники. Поэтому «земляная» жила кабеля, подключенного к розетке, должна соединяться другим концом с «земляными» жилами кабелей, проложенных от щитовой в подъезде.

Как подключить двойную розетку

Особых отличий в монтаже такой розетки не существует, так как у нее тоже будет три клеммы, как у одиночной. Разница состоит только в ориентации корпуса и отверстий для вилки. Вертикально устанавливаемые могут внешне отличаться от тех, что размещают горизонтально. Способ установки ни на что не влияет и выбирается исходя из личных пожеланий.

Розетка фиксируется в подрозетнике, «примороженном» с помощью алебастра (его наносят шпателем), а затем устанавливается ее лицевая панель.
