Основные способы устройства заземления
При устройстве заземляющей системы, в качестве заземлителя обычно используют вертикальные металлические пруты. Это связанно с тем, что горизонтальные электроды вследствие малой глубины залегания имеют повышенное электрическое сопротивление. В качестве вертикальных электродов практически всегда применяют стальные трубы, пруты, уголки и прочую металлопрокатную продукцию с длиной превышающую 1 метр и имеющую сравнительно небольшое поперечное сечение.
Схема заземления в частном доме
Существует два основных метода монтажа вертикальных заземляющих электродов.
Статья по теме:
Несколько коротких электродов
В данном варианте используется несколько стальных уголков или прутьев длиной 2-3 метра, которые соединяются вместе при помощи металлической полосы и сварки. Соединение выполняется у поверхности земли. Монтаж заземлителя происходит простым забиванием электрода в грунт при помощи кувалды. Подобный способ больше известен под названием «уголок и кувалда».
Использование арматуру в качестве заземлителя
Минимально разрешенное сечение заземляющих электродов приведено в ПУЭ, но чаще всего справленные и дополненные величины из технического циркуляра №11 «РусЭлектроМонтаж». В частности:
- для уголка и полосы из черной стали с сечением не менее 150 мм2 и толщиной стенок 5 мм;
- для стального прута с диаметром не менее 18 мм;
- для стальной трубы с толщиной стенок от 3,5 мм и диаметром не менее 32 мм.
Преимущества этого способа заключаются в простоте, дешевизне и доступности материалов и монтажа.
Одиночный электрод
В данном случае в качестве заземлителя используется электрод в виде стальной трубы (как правило, одиночный), который помещается в глубокое отверстие, пробуренное в грунте. Бурение грунта и установка электрода требует использования специальной техники.
Одиночный электрод заземления, монтируемый в пробуренную скважину
Увеличение площади контакта заземлителя с грунтом обеспечивается большей глубиной установки электрода. Более того данный способ более эффективный в сравнении с предыдущим вариантом, при одинаковой общей длине электродов, благодаря достижению глубинных слоев грунта, которые как правило имеют низкое удельное электрическое сопротивление.
К достоинствам данного способа относят высокую эффективность, компактность и сезонная «независимость», т.е. вследствие зимнего промерзания грунта удельное сопротивления заземлителя практически не изменяется.
Еще один способ – прокладка заземлителя в траншею. Однако такой вариант требует больших физических и материальных затрат (большее количество материала, копка траншеи и т.д.).
Для такого способа нужно много физических усилий
Разобравшись с тем, как работает и для чего нужно заземление стоит теперь второй вопрос нашей статьи, а именно что представляет собой зануление, для чего оно нужно и чем отличается от заземления.
Защитное заземление в электроустановках. Назначение, принцип действия, область применения.
Защитное заземление – преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением вследствие замыкания на корпус и по другим причинам (индуктивное влияние соседних токоведущих частей, вынос потенциала, разряд молнии и т.п.).
Защитное заземление предназначено для устранения опасности поражения электрическим током в случае прикосновения к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.
Область применения защитного заземления – электроустановки по напряжением до 1000 В в сетях с изолированной централью и выше 1000В в сетях с любым режимом нейтрали источника тока (как с изолированной, так и с глухозаземленной).
В соответствии с требованиями ГОСТ 12.1.030-81 защитное заземление электроустановки следует выполнять:
при номинальном напряжении 380В и выше переменного тока и 440В и выше постоянного тока во всех случаях;
при номинальных напряжениях от 42В до 380В переменного и от 110В до 440В постоянного тока при работах в условиях с повышенной опасностью, особо опасных и наружных установках.
Примечание: Характеристики этих условий приведены в обязательном приложении к ГОСТ 12.1.013-78 .
Защитному заземлению подвергают металлические части электроустановок и оборудования, доступные для прикосновения человека и не имеющие других видов защиты, например, корпуса электрических машин, трансформаторов, светильников, каркасы распределительных щитов, металлические трубы и оболочки электропроводок и т.д.
Принцип действия защитного заземления в электроустановках напряжением до 1000В:
снижение напряжения прикосновения на заземленном корпусе при замыкание на него питающего напряжения.
Это достигается за счет малого сопротивления заземляющего устройства (
Ом). Ток течет по пути наименьшего сопротивления, а т.к. сопротивление человека (
кОм), то он пойдет в заземлитель или его эквивалент.
Принципиальная схема защитного заземления приведена на рис.:
(а) – трехфазной сети; (б) – двухпроводных сетей переменного и (в) – постоянного тока.
Примечание: предельно допустимые значения напряжений прикосновения и токов через тело человека с учетом длительности воздействия приведены в ГОСТ 12.1.038-82 .
Заземление осуществляется с помощью специальных устройств – заземлителей – это совокупность заземлителя – металлических проводников, соприкасающихся с землей, и заземляющих проводников, соединяющих заземляемые части электроустановки с заземлителем.

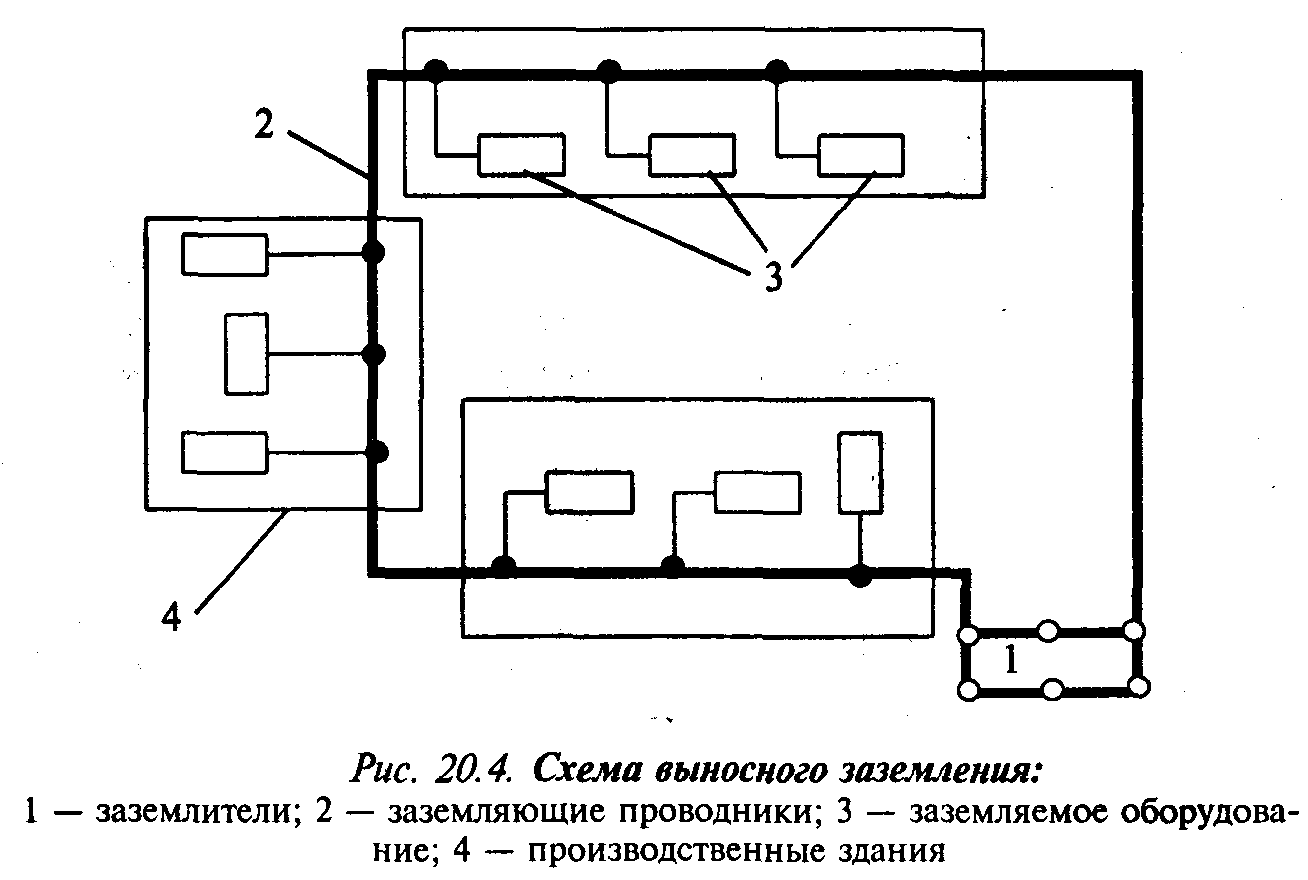

В зависимости от взаимного расположения заземлителей и заземляемого оборудования различают выносные и контурные заземляющие устройства. Первые из них характеризуются тем, что заземлители вынесены за пределы площадки, на которой размещено заземляемое оборудование, или сосредоточены на некоторой части этой площадки (рис. 20.4).
Контурное заземляющее устройство (рис. 20.5), заземлители которого располагаются по контуру (периметру) вокруг заземляемого оборудования на небольшом расстоянии друг от друга (несколько метров), обеспечивает лучшую степень защиты, чем предыдущее
Заземлители бывают одиночные и групповые, исскуственные и естественные.
Груповой заземлитель состоит из вертикальных стержней и соединяющей их горизонтальной полосы.
В качестве естественных заземлителей используют:
– проложенный в земле водопровод;
– обсадные трубы скважен (металлические);
– свинцовые оболочки кабелей, проложенных в земле;
– другие металлоконструкции, расположенные в грунте.
Общее сопротивление заземляющего устройства состоит из сопротивления естественных и искусственных заземлителей:
где
– требуемое (допустимое) значение сопротивления заземляющего устройства.
Требования к сопротивлению защитного заземления регламентируются ПУЭ. В любое время года это сопротивление не должно превышать 4 Ом
Назначение заземления
Покупая любое электрооборудование, будь то стиральная машина или холодильник он не рассчитан на пожизненный срок службы и в процессе работы как любое другое оборудование может сломаться. Чтобы защитить электрооборудование от ненормальных режимах работы (перегрузка или короткое замыкание) применяются различные защитные аппараты (автоматы, пробки и т.д.)
Но бывают ситуации, когда защитные устройства не реагируют на возникшие повреждения. Одним из таких случаев является повреждение внутренней изоляции и возникновении на металлическом корпусе оборудования высокого напряжения.
В этом случае защита необходима самому человеку, который попадет под напряжение прикоснувшись к поврежденному оборудованию. Для защиты от таких повреждений и было придумано заземление, основное назначение которого — снизить величину этого напряжения.
То есть, основное назначение заземления — снизить напряжение прикосновения до безопасной величины.
Предположим, что у вас дома имеется потолочный светильник, корпус которого не подключен к заземлению. В следствии повреждения изоляции металлическая часть светильника оказалась под напряжением. В тот момент когда вы попытаетесь поменять лампочку вас ударит током, так как прикоснувшись к корпусу вы становитесь проводником и электрический ток будет протекать через ваше тело в землю.
Если же светильник будет заземлен, большая часть тока будет стекать в землю по заземляющему проводу и в момент касания, напряжение на корпусе, будет намного меньше, а соответственно и величина тока проходящий через вас будет также меньше.
Заземлением — называется соединение металлических нетоковедущих частей электроустановки с землей (контуром заземления) которые в нормально состоянии не находятся под напряжением, но могут оказаться из-за повреждения изоляции.
Также, заземление необходимо для функциональности таких аппаратов как УЗО. Если корпуса электроустановок не будут соединены с землей, то ток утечки протекать не будет, а значит УЗО, не среагирует на неисправность.
