Измерение напряжения, как пользоваться и работать вольтметром

Что такое мультиметр?

Мультиметр — это универсальное комбинированное измерительное устройство, которое объединяет функции нескольких измерительных устройств, то есть измеряет практически все показатели цепи. Самый маленький набор функций мультиметра — это измеритель напряжения, силы заряда и сопротивления. Однако современные производители не останавливаются на достигнутом, а вместо этого добавляют ряд функций, таких как емкостное измерение конденсаторов, частоты тока, проверку диодов (измерение падения напряжения на pn-переходе), звуковых датчиков, измерений температуры и измерения определенных параметров транзистора, встроенный генератор низких частот и многое другое.

Мультиметр может быть:

  • Аналоговый. В этом типе приборов присутствует индикатор, который имеет несколько шкал (по одной на каждый вид измерения). Аналоговые тестеры имеют ряд недостатков, в первую очередь — это большие ошибки и погрешности в измерении. В конструкцию многих моделей включен специальный подстраиваемый резистор, который при правильной настройке несколько улучшает работу прибора, повышая точность выдаваемых результатов. Но все же сейчас большее распространение получили цифровые модели.
  • Цифровой. Единственная внешняя разница между цифровым устройством и аналоговым устройством — это экран, который численно представляет измеренные параметры. Старые модели оснащены дисплеем из светодиодов, более новые варианты оснащены жидкокристаллическим экраном. Недостатком этих устройств является то, что они имеют высокую стоимость: их цена в несколько раз превышает стоимость аналогового тестера.

История создания

Прародителем всех современных вольтметров стал своеобразный указатель «электрической силы», о которой еще никто ничего толком не знал. Его изобретателем стал русский физик Георг Рихман. Датой этого открытия считается 1745 год. Показатели измерялись с помощью небольших весов рычажного типа, которые колебались в зависимости от воздействий электричества. Этот основной принцип используется во всех современных вольтметрах.

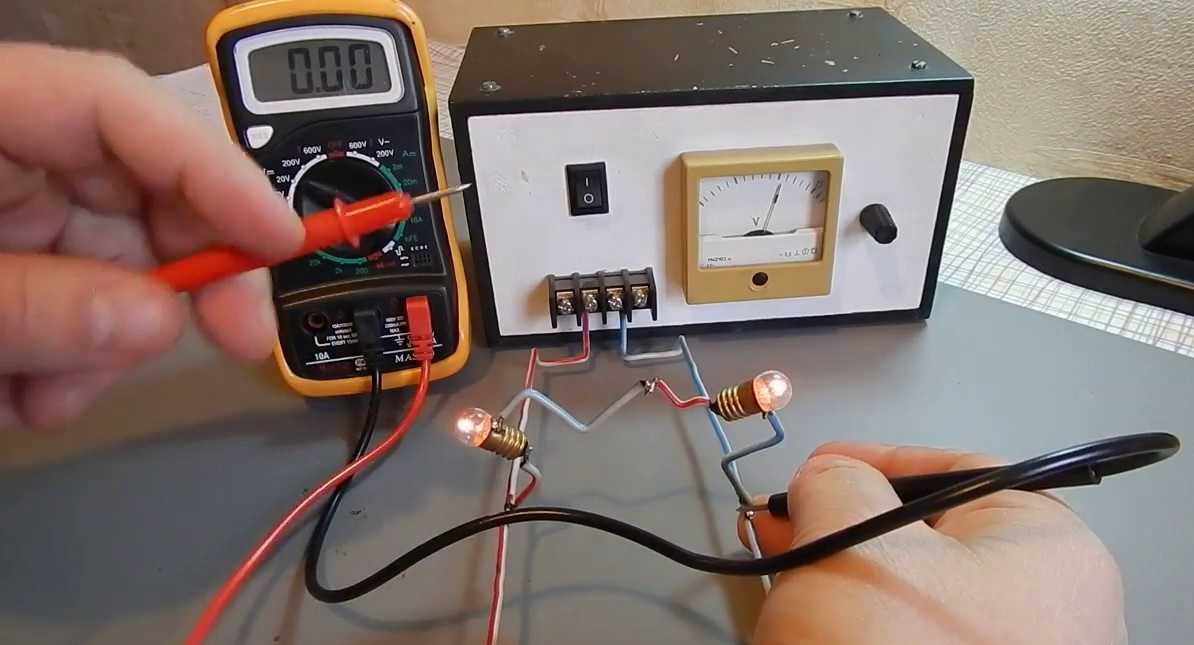

Процесс измерения вольтажа прибора

Модернизированная версия прибора появилась в 1830-х годах благодаря Фарадею, но не осталось никаких доказательств этому. Следующий по счету прибор был придуман Морицом Якоби в 39 году 19 века, когда тот смог превратить гальванометр в прибор для измерения характеристик электрического тока.

Серьезным этапом модернизации стало изобретение француза д’Арсонваля, придумавшего гальванометр для измерения магнитных и электрических полей. При их изменении прибор показывал разные значения.

Георг Рихман — один из первых изобретателей вольтметра

Важно! Русские ученые П. Яблочков и М. Добровольский также внесли огромный вклад в развитие прибора. Добровольский, в частности, создал амперметр и электромагнитный вольтметр

Кроме них, над этим работал и Н. Славянов. Рабочий металлург на пушечных заводах придумал амперметр на 1000 Ампер в 1880-х.

После утверждения Ампера и Вольта в качестве электротехнических величин в международных стандартах. Немец Фридрих Циппенбон изобрел первое устройство, которое официально было названо «вольтметр».

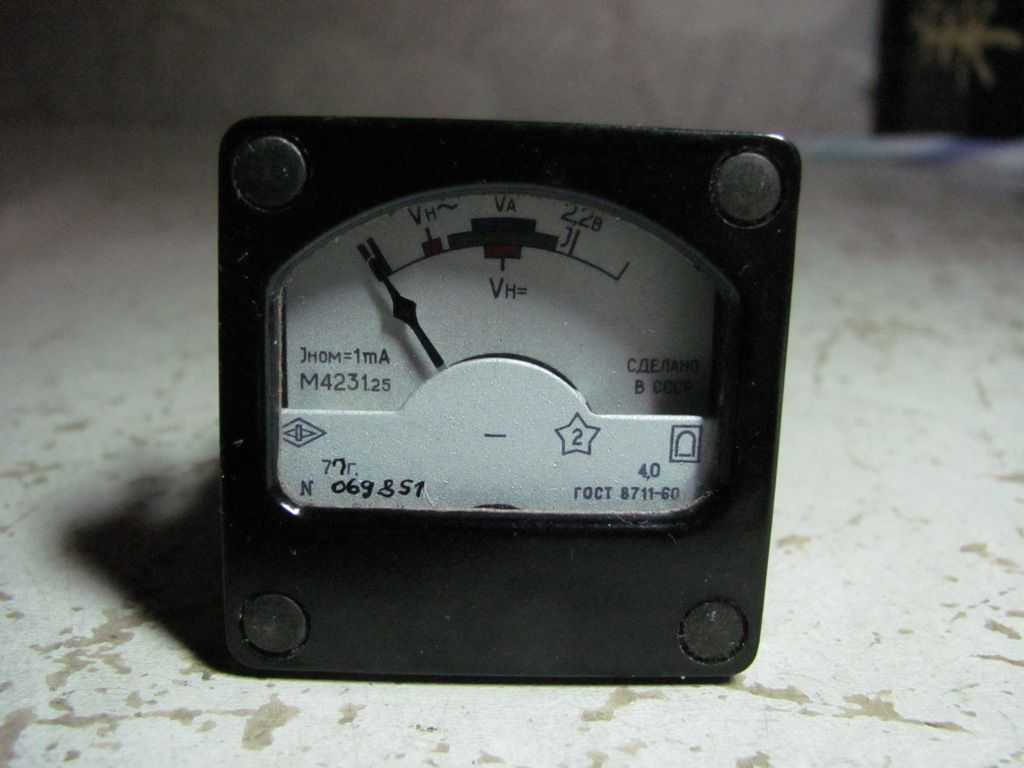

Старинный вольтметр

Своими руками

Несмотря на то что выбор вольтметров сейчас огромен, всегда находятся люди, которым всегда хочется все сделать самим. С чем это связано — есть разные мнения. Я не буду комментировать ничьи желания, это не тема статьи. Зато расскажу, как сделать вольтметр своими руками (или переделать старый). Ведь ничего невозможного тут нет.

Электромеханический вольтметр

Вам понадобятся следующие компоненты:

  1. магнитная головка со стрелкой от старого поломанного прибора;
  2. шкала;
  3. кусок бумаги и клей;
  4. резисторы 1,5 кОм, 19,5 кОм, 199,5 кОм и 1999,5 кОм;
  5. 4 диода. При выборе их обязательно смотрите на их характеристики — они должны выдерживать те параметры цепи, которые вы планируете замерять ;
  6. Медный провод;
  7. Паяльник, припой, канифоль;
  8. Тестер для калибровки;
  9. Батарейки, электроприборы и все, где можно измерить напряжение в самом разном диапазоне;
  10. Переключатель.

На первой схеме представлен простой вольтметр постоянного тока с четырьмя диапазонами измерений — выбор диапазона зависит от того, на какую нагрузку мы поставим переключатель. На добавочных схемах мы видим диодные мостики: их монтаж расширяет применение прибора, теперь им можно измерять напряжение в сети переменного тока.

Перед сборкой убедитесь, что магнитная головка со стрелкой исправны, у нее не оторваны спиральные пружинки и рамка нормально ходит. После этого можно приступить к монтажу мостика, а потом — подсоединить магазин резисторов с переключателем. Вам также потребуется изготовить новую шкалу. Для этого заклейте старую бумагой, обрежьте по контуру и нарисуйте на ней 4 полукруглых линии. После сборки можете приступать к калибровке. Для этого нужно замерить напряжение тестером, а затем, переключив новое изделие на требуемый диапазон, новым нашим прибором. На шкале сделать отметку. И так до тех пор, пока шкала не будет проградуирована.

При желании можно изготовить и цифровой вольтметр. Схем в сети для этого предостаточно, равно как и комплектующих. Одну из схем, на 8-разрядном микроконтроллере, я представлю здесь. Предназначена для измерения напряжений до 30 В

В общем, если ваши руки — не для скуки, дерзайте!

Вольтметр — это прибор, который используется для измерения напряжения до 1000 В в сетях постоянного и переменного тока промышленной частоты и применяется в информационно-измерительных системах. Качественный вольтметр имеет чрезвычайно высокое, бесконечное сопротивление. Благодаря большому сопротивлению прибора достигается оптимальная точность измерения.

Прибор предназначен для логической и математической обработки измерений.

Принцип действия

Все устройства, которыми производятся измерения в электрических сетях, делятся на две группы: электромеханические и электронные.

Электромеханические аппараты

Это стрелочные приборы. Стрелка в них закреплена на рамке, на которую намотан провод. Эта катушка находится на одной оси с постоянным магнитом в приборах, используемых в сети постоянного тока, или с другой катушкой – в устройствах переменного напряжения.

Справка. Аппарат переменного тока в сети постоянного работать не будет, но устройство для измерения постоянного напряжения, если включить его через диодный мост, можно подключить в сеть переменного тока с потерей точности.

При прохождении тока по обмотке в ней наводится электромагнитное поле, взаимодействующее с магнитом или другой обмоткой, и рамка поворачивается. Вращению катушки со стрелкой препятствует пружина, поэтому угол поворота рамки соответствует току через неё и потенциалу на клеммах.

Для уменьшения колебаний стрелки устанавливается демпфер электромагнитный из алюминиевой пластины или пневматический, из поршня и цилиндра.

Для повышения точности стрелка снабжена противовесами, исключающими влияние силы тяжести, а сам механизм выполняется из легированной стали для уменьшения износа.

Электронные приборы

В электронных аппаратах чувствительным элементом является электронная плата, преобразующая входной сигнал в показания прибора. Питание такое устройство может получать от измеряемого напряжения или другого источника – внутренних батарей или внешнего питания.

Электронные вольтметры есть двух типов:

  • Аналоговые. В них находится преобразователь входного сигнала в угол поворота стрелки, показывающий на шкале величину измеряемого напряжения. Недостаток аналоговых схем – в необходимости пересчитывать показания шкалы при изменении предела измерения;
  • Цифровые. В таких приборах есть цифровой дисплей и преобразователь, отображающий входной сигнал в цифровом виде. При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. Эти конструкции отличаются компактностью, а точность такого аппарата зависит от качества встроенного контроллера.

История изобретения

Итальянский учёный Алессандро Вольт, проведя ряд экспериментов с электричеством, приходит к выводу, что получить электрический ток можно используя соединение металлов с жидкостью. Поместив медные пластины, покрытые цинком, в кислоту, он в 1800 году создаёт первый электрохимический источник энергии, названный позже «вольтов столб».

Он также устанавливает, что при соединении двух разных металлов возникает сила, которая затрачивается на работу по перемещению электрического заряда из одной точки в другую. При этом перемещённый заряд изменяет свой потенциал (величину энергии), которым он обладает. Разность между начальным потенциалом и конечным получает название «напряжение».

Для измерения количества электричества Вольт использует металлический стержень, вставленный в каучуковую пробку и помещённый в бутылку. На нижний конец, находящийся в бутылке, он надевает соломинки, а на другой — шар. Учёный наблюдает, что при контакте шара с наэлектризованным веществом соломинки отталкиваются. Это позволяет ему судить о степени заряженности материала.

Существование напряжения Вольт доказал проведя следующий опыт. На электроскоп (прибор регистрирующий заряд) был надет медный и цинковый диск. Между ними проложен тонкий слой диэлектрика. На короткое время физик замыкал металлы между собой проволокой. Лепестки на электроскопе немного раздвигались. Далее диски раздвигались на большее расстояние, при этом лепестки регистратора расходились ещё больше.

Фактически это был первый эксперимент, позволяющий измерить, хотя и в грубой форме, напряжение. В 1830 году английский учёный Майкл Фарадей открывает явление электромагнитной индукции, на котором впоследствии создаётся ряд электроизмерительных приборов.

В 1881 году французский физик Арсен Д’Арсонваль создаёт устройство, состоящее из катушки и стрелки, помещённых в постоянное магнитное поле. На катушку подавался электрический ток, в результате чего стрелка отклонялась от начального положения. В этом же году был проведён Международный электротехнический конгресс, на котором были приняты обозначения электрических величин. Прибор, предназначенный для измерения разности потенциалов, был назван вольтметром, а напряжение стало измеряться в вольтах.

Специальные виды отвёрток

Что измеряют вольтметром

Вольтметр — прибор, предназначенный для измерения напряжения электрического тока в цепи. Его название происходит от единицы измерения напряжения — Вольта и традиционного для всех измерительных приборов окончания «метр». Для начала его использования нужно всего лишь включить его в сеть. Сразу после этого он начнет показывать параметр напряжения.

Погрешности возможны в любых даже современных инструментах. Без них никуда, но они незначительны. Чтобы погрешность стремилась к нулю нужно, чтобы внутреннее сопротивление прибора стремилось к бесконечности. Если этого не будет, то влияние на прибор цепи, к которой он подключен, неизбежно. Конечно, такого сопротивления быть не может, как и идеальных вольтметров.

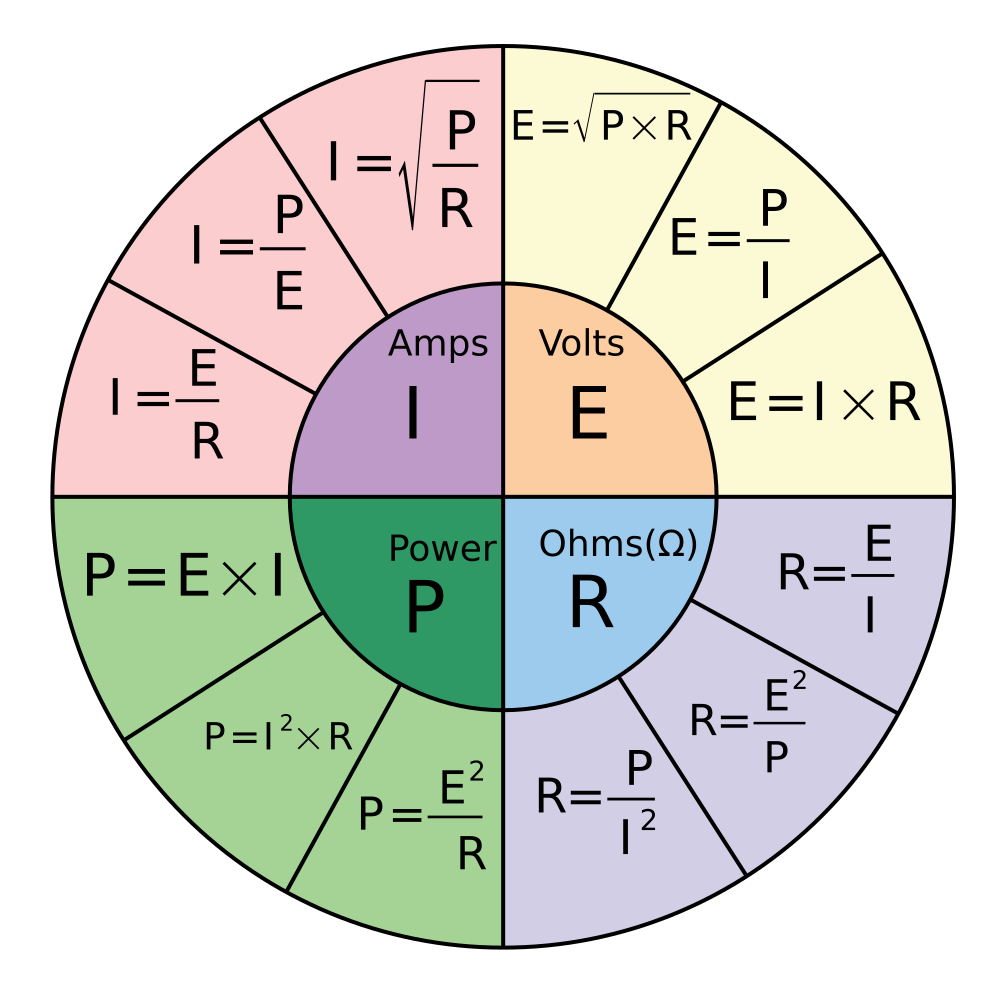

Формулы напряжения в 1 Вольт

Стоит разобраться с понятием «напряжения» подробнее. Это необходимо для того, чтобы понять принцип работы приборы. Все знают еще со школы, что напряжение равно силе тока умноженной на сопротивление участка цепи.

Формула проста, но не дает точного понимания понятия. Ток остается невидимым, а напряжение — простыми цифрами. Для простоты понимания можно привести пример с простыми вещами, которые могут наблюдаться каждый день. Например, при движении воды по речке и водопаду, напряжение будет соответствовать высоте, то есть разности уровней воды. В сети все то же самое и напряжение определяет воображаемый напор воды. Если не будет напряжения, то не будет и тока. Аналогично и воде: если разность уровней будет нулевой, то вода не будет двигаться.

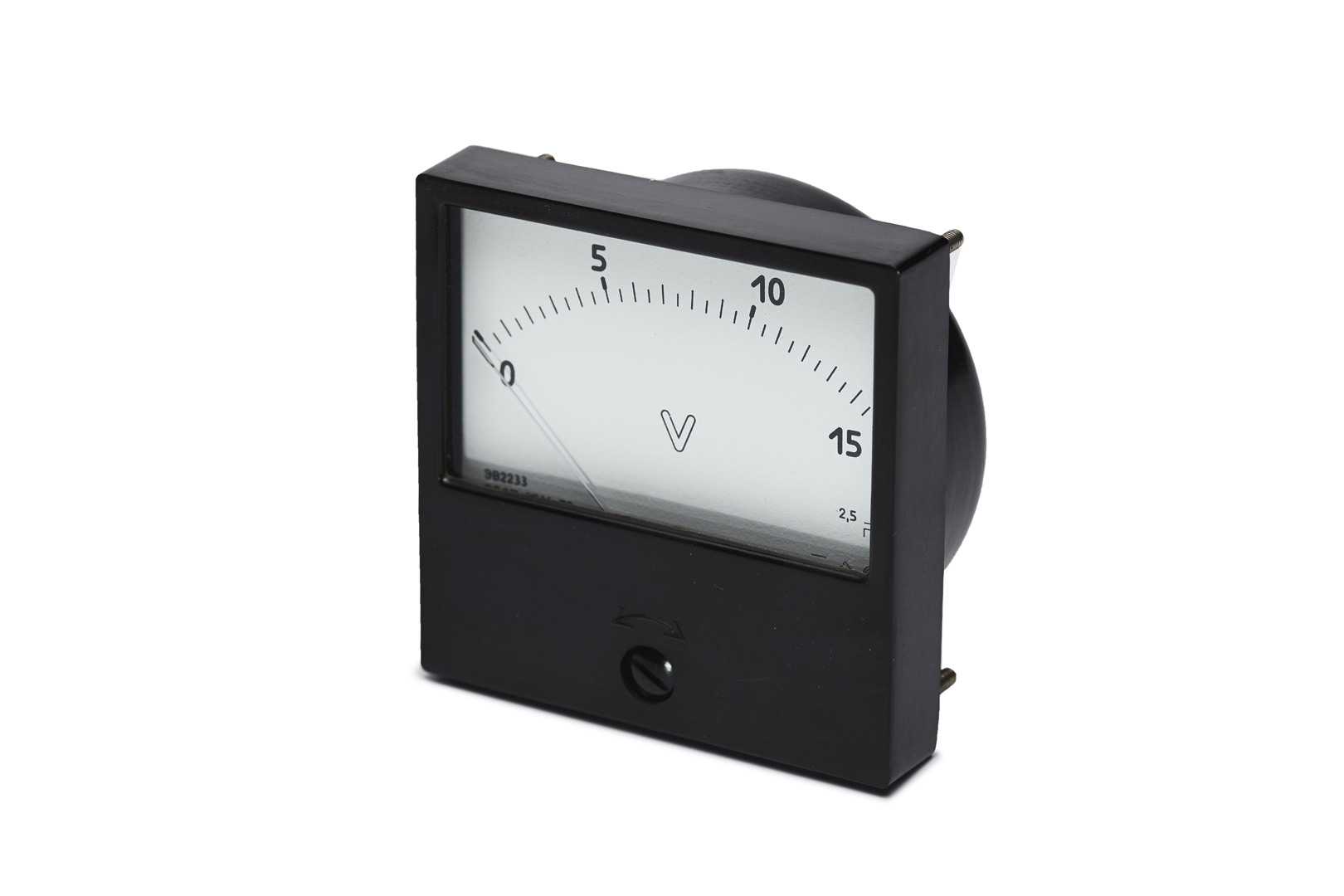

Современный стрелочный вольтметр

Важно! Шкала прибора отмечена латинской буквой «V». Это внешне отличает его от амперметра и других приборов

Других отличий между ними мало. Они вполне могут выглядеть практически одинаково.

Диапазон измерения прибора может быть разным. Устройства для слабой сети показывают максимум 5 Вольт, а промышленные аппараты — до 1000 Вольт. Все зависит от его предназначения.

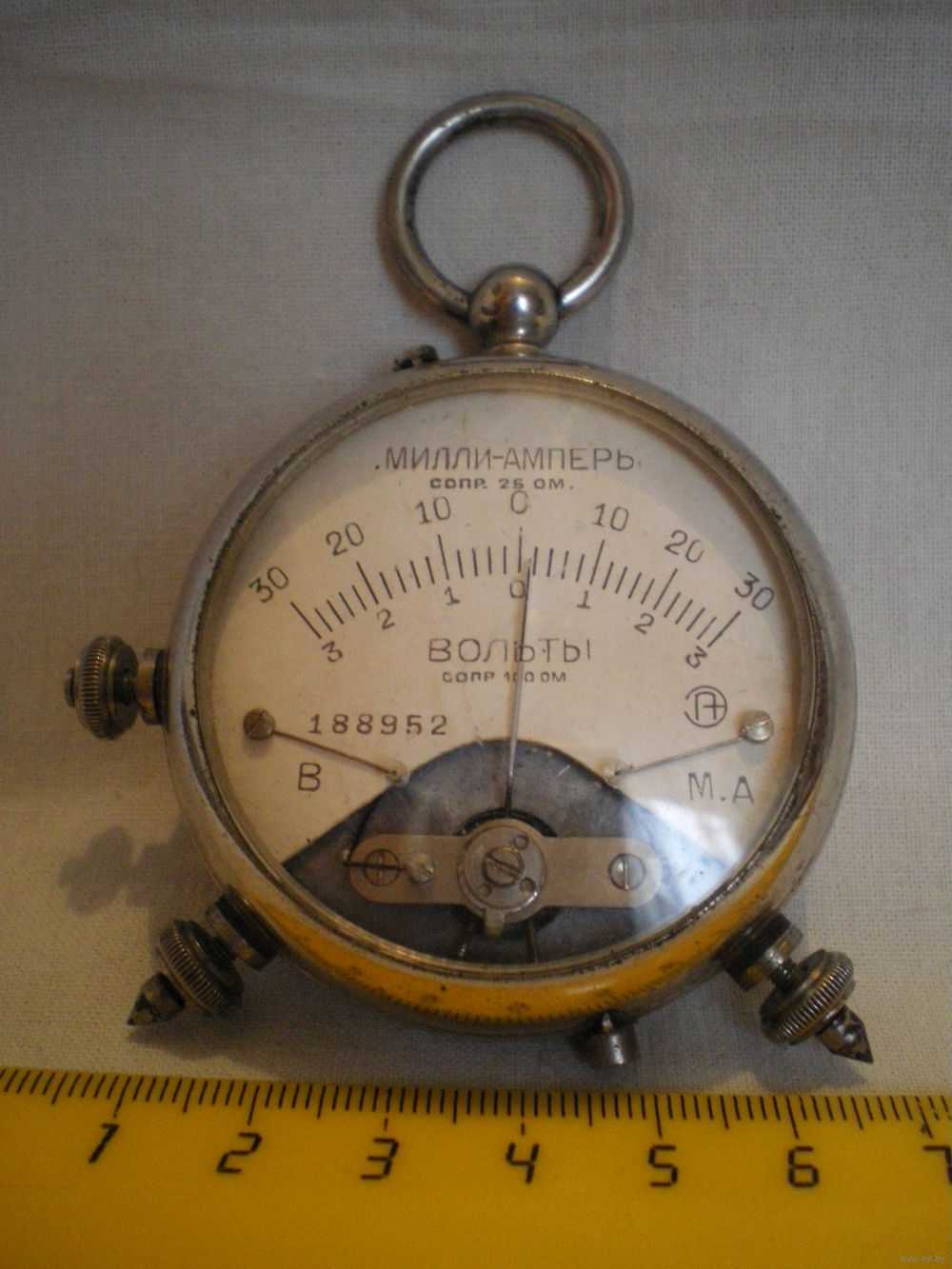

Прибор времен СССР

Как пользоваться вольтметром

Вольтметр всегда подключается параллельно участку цепи, т. к. такое подключение уменьшает ток. Прибор может провести измерения напряжения только на определенном участке электрической цепи. При работе с ним нужно всегда соблюдать полярность. Провода прикручивают к винтам с гайками. У приборов, рассчитанных на постоянное напряжение, контакты обозначены знаками «плюс» и «минус». Это что касается стрелочного вольтметра. В электронных моделях все гораздо проще: там нет проводов. Более подробно можно познакомиться с принципом работы вольтметра, посмотрев видео.

Как работать вольтметром

Перед тем как проводить измерения нужно проверить, подходит ли данный прибор для них. В первую очередь необходимо определить максимально допустимую величину измерений для данного вольтметра. Для этого достаточно просто найти наибольшее числовое значение на шкале вольтметра. Далее следует уточнить, в каких единицах измеряет вольтметр. Это могут быть вольты, микровольты или милливольты. Пренебрежение этим пунктом может привести к тому, что прибор начнет дымиться после подключения к сети, значение напряжения которой во много раз выше допустимого.

Чем отличается от амперметра?

Теперь попытаемся разобраться в различиях, которые имеют вольтметр и амперметр, ведь эти приборы очень часто путают. Для начала нужно понимать, что амперметр используется для выявления значений силы тока. А вольтметр – для напряжения.

Второе различие между этими приборами связано с внутренним сопротивлением, что присутствует и там, и там. У амперметра сопротивление будет максимально низким. Это становится возможным благодаря наличию резистора, который называется шунтом. Суть его работы в том, что он забирает на себя всю электрическую нагрузку, и это дает возможность обеспечить максимально точные показания прибора. А у вольтметра внутреннее сопротивление максимально высокое, что позволяет получить точные замеры напряжения.

Третье важное отличие – метод подключения приборов к электроцепи. Работа амперметра осуществляется при соединении последовательного типа

Причем тут совершенно нельзя допускать прямого контакта с выводами тока либо источником питания. В противном случае устройство сломается либо произойдет короткое замыкание. А при работе с вольтметром такой контакт допускается. И метод подключения здесь будет не последовательным, а параллельным.

Как работает

Далее приведен разбор принципа работы амперметра и вольтметра, так как они схожи между собой.

Если рассматривать упрощенную классическую схему амперметра, можно выделить следующий принцип, по которому он работает. Стальной якорь со стрелкой устанавливается параллельно с постоянным магнитом, тем самым якорь получается магнитные свойства. Якорь расположен вдоль силовых линий. Это положение соответствует нулевой отметке на шкале определение прибора.

Когда ток проходит по шине, возникает магнитный поток. Силовые линии потока перпендикулярны силам в постоянном магните. Магнитный поток, действует на якорь, стремящийся повернуться на 90 градусов, однако повороту мешает поток постоянного магнита. Разница в магнитных потоках формирует отклонение стрелки на величину силы тока.

Типы

По типу и принципу работы устройства имеют следующую классификацию:

  1. Магнитоэлектрические. Основой является подвижная катушка, которую закрепляют на оси. Ставится она между магнитными полюсами. Если взять электромагнитный амперметр, то вместо катушки используют сердечник, который находится от магнитных полюсов на расстоянии, пропорциональном величине силы тока.
  2. Термоэлектрические. Основой является термопара, которую припаивают к проводке. От того, как происходит нагрев по мере подачи тока разной силы, величина выводится на экран.
  3. Электродинамические. Очень мало применяются в бытовых условиях из-за чувствительности к магнитному полю. В основном их применяют для точных измерений или демонстрационных целей.
  4. Ферродинамические. Самые дорогие, но и самые точные измерительные приборы. Не реагируют на внешние поля.
  5. Цифровой. Основывается на использовании интегратора, который преобразует величину силы тока в показания на экране.

Цифровой амперметр

Измерение напряжения вольтметром

Для измерения переменного или постоянного напряжения в цепях переменного и постоянного тока используют прибор, называемый вольтметром. Поскольку напряжение присутствует между разными точками цепи или на полюсах источника напряжения, вольтметр подключается всегда параллельно исследуемому участку цепи или параллельно клеммам источника напряжения.

Можно, конечно, включить вольтметр и последовательно, в разрыв цепи, но тогда будет измерено напряжение источника, а не на участке цепи, так как цепь будет разомкнута, а сам вольтметр имеет при этом очень большое внутреннее сопротивление.

Вольтметры выпускаются как в виде отдельных электроизмерительных приборов, так и в формате одной из функций мультиметров. Во входной цепи современного вольтметра обычно находится резистор номиналом порядка мегаома, последовательно подключенный к электронной измерительной схеме.

Вольтметр, как отдельный измерительный прибор или как одна из функций мультиметра, имеет несколько диапазонов измерения напряжения. Выбор диапазона осуществляется при помощи переключателя, расположенного на лицевой панели прибора.

Обычно на мультиметре можно выбрать одно из следующих значений (максимальное значение для диапазона): 200мВ, 2000мВ (2В), 20В, 200В, 600В и т.д. Как правило у мультиметров есть возможность измерения постоянного и переменного напряжения. Вид напряжения также выбирается на шкале переключателя.

Для измерения тока и напряжения у мультиметров имеются два отдельных гнезда для подключения щупов: одно гнездо — для измерения напряжения, второе гнездо — для измерения тока. Третье — общий провод, который остается на своем месте независимо от того, что измеряется, ток или напряжение.

Подключите щупы к соответствующим гнездам мультиметра или вольтметра. Включите прибор и переведите его в режим измерения напряжения, выбрав вид напряжения и диапазон с помощью переключателя. Если диапазон неизвестен, то стоит начать с самого большого значения из доступных на шкале переключателя, потом можно будет уменьшить.

Схема подключения вольтметра для измерения падения напряжения на лампочке:

Присоедините щупы (соблюдая осторожность!) так, чтобы прибор оказался подключен к нужным точкам цепи, между которыми требуется измерить напряжение. Спустя пару секунд прибор отобразит на своем дисплее действующее значение измеренного напряжения

Если диапазон 600В или более, то значение измеренного напряжения будет отображено в вольтах. Если диапазон например 2000мВ или 200мВ (порядок величин напряжений, но в принципе значения на шкале могут отличаться от этих), то на дисплее будут показания в милливольтах.

Если измеряется постоянное напряжение, то, в зависимости от его полярности и от правильности расположения щупов, на дисплее может отобразиться цифра со знаком минус перед ним.

Это значит, что красный и черный щупы стоит поменять местами, поскольку красный щуп предназначен для установки на положительный полюс, а черный — на отрицательный полюс по отношению к источнику постоянного напряжения, который установлен в исследуемой цепи.

Вольтметр (или мультиметр), не предназначенный для измерения высокочастотных напряжений или более высоких напряжений, чем максимальное на его шкале, легко выйдет из строя, если с помощью него попытаться измерить высокочастотное или более высокое напряжение. В документации к прибору всегда указан род тока и максимально допустимые параметры напряжения, которое можно им мерить.

Устройство мультиметра

Современный мультиметр (тестер) представляет собой сложное электронное устройство. Эти измерительные приборы отличаются принципом работы и способом отображения полученных результатов. При этом их устройство и внешний вид целиком и полностью зависят от производителя, имеющего возможность оснастить мультиметры дополнительными возможностями. Например, имеются тестеры, оборудованные встроенными токопроводящими клещами, которые позволяют измерять электрические параметры цепей не разрывая проводов.

Классификация и принцип действия

По конструктивному исполнению мультиметры могут быть стационарными и малогабаритными. Кроме того, исходя из схемотехнического решения они могут быть:

Стационарные мультиметры работают, как правило, от сети централизованного электропитания. Они представляют собой высокоточные электронные устройства и используются для прецизионных измерений в лабораторных или производственных условиях. Работают также в составе информационно-измерительных систем и специализированных промышленных комплексов. В малогабаритных (карманных) тестерах для измерения сопротивления используются встроенные аккумуляторы или сменные элементы электропитания.

В аналоговых мультиметрах результат измерения отображается отклонением стрелки на градуированной шкале, а в цифровых – на светодиодном табло или жидкокристаллическом экране. Могут встретиться и оригинальные модели, оснащенные одновременно стрелочным индикатором и цифровым экраном.

Электрическая схема стрелочных мультиметров аналогового типа отличается простотой и представляет собой набор шунтирующих прецизионных резисторов большого и малого номинала. Чтобы с помощью таких тестеров можно было измерять параметры электрических цепей переменного тока, в схему вводят выпрямительные диоды. Это связано с тем, что магнитоэлектрическая система стрелочного микроамперметра работает только на постоянном токе.

Электрические схемы цифровых мультиметров значительно сложнее и содержат в своем составе такие узлы:

  • операционный усилитель;
  • аттенюатор;
  • аналогово-цифровой преобразователь;
  • высокоточный выпрямитель;
  • механический или электронный коммутатор.

Блок-схема является базовой для всех цифровых мультиметров и позволяет осуществлять измерение параметров электрических цепей постоянного и переменного тока с высокой точностью.

Принцип действия аналоговых тестеров основан на том, что измерению предшествует преобразование всех входящих сигналов в силу тока, которая затем и измеряется. В отличие от них цифровые мультиметры все входящие сигналы предварительно преобразуют в напряжение.

Подготовка к использованию сварочного аппарата

Перед тем как пользоваться сварочным аппаратом, следует тщательно выполнить действия, предназначенные для подготовки к работе с данным оборудованием.

Обязательные действия по подготовке сварочного аппарата перед использованием:

Требуется поместить оборудование на рабочую поверхность

Важно, чтобы сварочный аппарат находился на расстоянии не менее двух метров от стен или других предметов, находящихся в помещении.
Стоит проверить подключение кабеля заземления, а также кабеля сварочного аппарата.
Требуется подобрать электроды. Обычно используются электроды размером 2-5 миллиметров

Размер индивидуален, и все зависит от толщины металла, который предстоит варить.
Далее следует вставить сварочный ток. Данный процесс определяется путем анализа толщины подобранного электрода, а также плотности деталей, которые подвергнутся сварке.
Если электричества недостаточно для образования дуги, то нужно увеличить подачу тока. Однако стоит делать это аккуратно, так как при перенасыщенности током может возникнуть залипание электродов.
Далее следует подготовить детали, которые будут участвовать в процессе сварки. Для этого требуется деталь зажать в тисках.

Стоит учитывать, что кратковременное соприкосновение с металлической деталью образует дугу. Возникшую дугу довольно непросто удержать

Важно знать, что если существует большой или же, наоборот, маленький зазор между электродом и поверхностью свариваемой детали, то она сразу гаснет. Поэтому перед тем, как пользоваться сварочным аппаратом, рекомендуется обязательно изучить основные моменты мероприятия

Для процесса варки также требуется правильно установить силу тока, опираясь на подобранный электрод. Такие параметры не идентичны и подбираются индивидуально для каждого вида металла.

На следующем этапе следует электрод поставить в спецдержак, а клемму массы установить в область поверхности свариваемой детали. Необходимо добиться образования дуги, после чего произойдет движение электродов, расплавляющих металл.

Технические характеристики

Согласно документации, на схемах сети вольтметры принято обозначение окружностью с вписанной латинской буквой «V». На русских смехах он может заменяться на русскую букву «В». Более того, первая цифра после буквы в маркировке отображает тип устройства и специфику его использования. Например, В2 — вольтметр для постоянного тока, В3 — для переменного, В4 — для импульсного и т.д.

Аппарат В3-38 для использования в сетях переменного тока

Оценка характеристик прибора включает в себя следующие компоненты:

  • Диапазон измерений. Он ограничивается наименьшим и наибольшим показателем, который способен изменить аппарат. Современные устройства обладают диапазоном от милливольт до киловольт. Промышленные аналоги же способны измерять как меньшие, так и большие напряжения;
  • Точность измерений. Далеко не каждый домашний тестер отличается повышенной точностью измерений. Как уже было сказано, это зависит от его внутреннего сопротивления. Новые вольтметры при сравнительно небольших размерах обладают маленькими погрешностями измерений;
  • Диапазон частот. Показывает чувствительность прибора к тем или иным сигналам с разными частотами, регистрируемых в сети;
  • Температура и другие факторы. Эти параметры определяют показатели, при которых аппарат обладает минимальной погрешностью измерений, доступной для него;
  • Собственно само внутреннее сопротивление (импеданс). Чем выше этот параметр, тем вольтметр более точен.

Цифровые устройства практически полностью вытеснили аналоговые

Важно! Технические характеристики аналоговых приборов сильно зависят от чувствительности магнитоэлектрического прибора. Чем меньше его ток полного отклонения, тем более высокосопротивительные резисторы можно использовать
