Нормативная трассировка (прокладка) водопроводных труб в квартире и доме

ПУЭ и нормативные документы

На сегодняшний день разработана уже седьмая редакция ПУЭ. Однако в повседневной практике используется вариант СО 153-34.20.120-2003, в котором объединены 6-я и 7-я редакции.

Теплотрасса в бетонном лотке без пересечений с проводами

В утверждении документа, кроме Госстроя РФ, участвовали и другие правомочные организации – Минэнерго, Госэнергонадзор и даже ГУ ГПС МВД.

Во вступлении неизменно указывается, что все пункты данного свода правил обязательны к исполнению, независимо от того, осуществляется строительство физическим или юридическим лицом. Также не имеет значения наличие права собственности на сооружение, тип организации.

Пролагать электрические провода могут для обеспечения энергией жилых и общественных зданий, освещения улиц, рекламных сооружений и зрелищных мероприятий. Требования к безопасности от этого не меняются.

Кабели в земле

Кто бы ни занимался прокладкой, ремонтом и заменой электрокабеля – РСУ, частные или государственные фирмы и компании, какие бы работы по установке ни выполнялись, дистанция определяется согласно ПУЭ.

Расстояние между кабелями и трубопроводами согласно ПУЭ определяется по таблице минимальной удаленности, обязательной для конкретного типа инженерных сооружений. Так, например, если речь идет о газопроводах, электрический кабель укладывается на расстоянии, которое должно обеспечивать безопасность сооружения с учетом его специфики.

Охранная зона кабеля связи

Правила прокладки кабеля и трубопровода согласно нормам

Газопровод – не унифицированное сооружение. Есть несколько типов прокладки, давления, способов изоляции и разветвления, технической оснащенности и даже места прокладки.

Подземные электрокабели без лотка

В этом случае, кроме ПУЭ, газовая труба и электрический кабель дистанцируются с учетом нормативных документов. Они регламентируют типы и устройство каждого из применяемых видов. Найти эти требования можно в следующих документах:

СНиП 42-01-2002 «Газораспределительные системы». Точнее, его дополненном и переработанном варианте – СП 62.13330.2011, к которому приобщена таблица минимальных отступов от кабелей и коммуникаций. Она не придумана по чьей-то прихоти, а разработана по приведенным в своде норм и правил нормативам безопасности в обращении с голубым топливом.
ПБ или ФНиП, принятым после рассмотрения экспертами еще в 2013 году. Они содержат требования для обеспечения безопасности на промышленных предприятиях или объектах, которые используют в своей деятельности топливо в сжиженном виде.
Если речь идет об осуществлении электро- и газоснабжения жилых и общественных зданий, используется Постановление Правительства РФ № 878 от 20.11.2000 г. Здесь суть указаний, каким должно быть безопасное расстояние между проложенными электрокабелями и трубопроводами, сводится к обеспечению беспроблемной эксплуатации электрических и газовых сетей.

Надземный газопровод

Однако в целом ПУЭ и СНиП (СП) по газопроводам или трубам, обеспечивающим доставку топлива к месту назначения, должны использоваться с учетом многочисленных нюансов. Их сложно представить себе человеку, не обладающему специальными знаниями и опытом работы с прокладкой коммуникационных и энергетических сетей.

Чтобы определить, каким должно быть по нормативам расстояние от трубопровода до электрического кабеля, нужно изучить требования ПУЭ и нюансы размещения, регламентированные в зависимости от типа параллельно проложенных коммуникаций.

Подземная прокладка кабельной линии без лотков

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

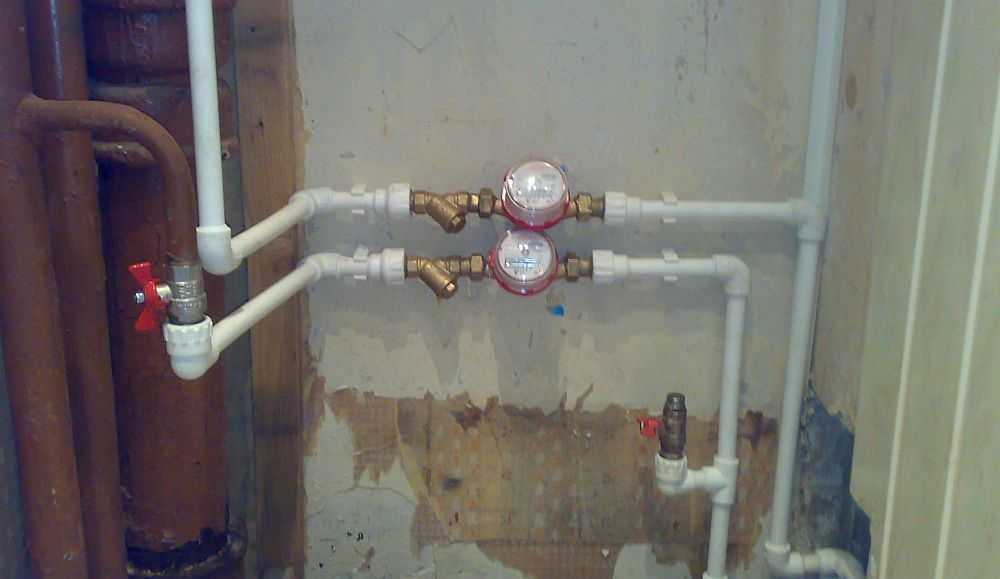

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

правильно сделанное соединение получается монолитным;
нет заужения диаметров трубопровода в местах пайки;
высокая ремонтопригодность;
длительный срок эксплуатации;
легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

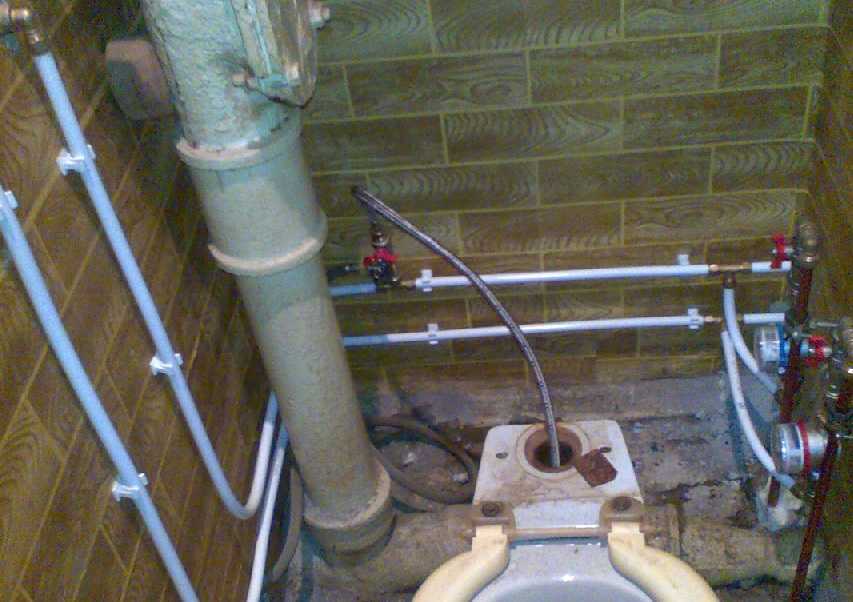

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Расчет водопроводных сетей

Основное требование к расчету бытовых, производственных и противопожарных водопроводов – обеспечивать нормативный напор воды в приборах. За основу подсчета берется максимальный расход воды за секунду. Если система имеет 2 ввода, то каждый из них рассчитывается на полноценное функционирование при отключении второго. При многочисленных вводах – на 50% расход жидкости.

Нормативная скорость движения воды в водопроводе холодной воды составляет 3 м/с. Диаметр труб выбирается в расчете на обеспечение максимального напора, подающегося из наружной сети. Для водопроводов горячей воды потери напора, возникающие в подающих и циркуляционных магистралях, для каждой ветки системы не должны различаться больше чем на 10%. Диаметр циркуляционных стояков выбирается в соответствии с требованиями СНиП.

Металлические трубы для скрытого водопровода

Для скрытого водопровода разрешено использование медных, бронзовых, латунных труб и фитингах к ним с соединением на сварке и покрытых антикоррозийным внешним слоем.

И последнее

Скрытый водопровод должен выполняться из труб и фитингов сертифицированных для использования на территории РФ и пригодных для питьевого хозяйственного водопровода.

Нормативные ссылки

СНиП 2.04.01-85*. Внутренний водопровод и канализация зданий
СНиП 3-5-01-85 3.9. Гидростатическое (гидравлическое) или манометрическое (пневматическое) испытание трубопроводов

Elesant.ru

Другие статьи раздела: Водопровод

Водопроводные трубы из сшитого полиэтилена
Водопроводный ввод в квартиру
Замена водопроводных труб
Как правильно подключить электрический бойлер к водопроводу и электропитанию
Монтаж труб Rehau
Разводка труб Rehau
Скрытый водопровод квартиры
Соединение медных труб пайкой, пайка медного водопровода
Соединение металопластиковых труб
Способы разводки водопровода в квартире
Трассировка (прокладка) труб водопровода

Требования безопасности

Прокладывая кабель в металлической трубе, удается и обеспечить пожарную безопасность, и защитить сам кабель. Но остается еще одна проблема – электробезопасность. Металл проводит ток, при соприкосновении оголенного провода со стенкой трубы возникает опасность получения электрического удара человеком, разогрева защитного кожуха и возгорания находящихся поблизости предметов.

Недостаточно просто спрятать электрокабель – чтобы электросеть не стала причиной трагедии, необходимо соблюдать определенные требования:

В металлической трубе прокладывают кабели с тройной оплеткой – даже если при протягивании один слой оплетки повредится, контакта провода с металлом не будет.
Если напряжение в кабеле свыше 42 В, кожух обязательно заземляют. Это защитит от удара током при прикосновении к трубе, в которой произошел контакт с электропроводом.
Не допускается попадание влаги внутрь трубы, так как это приведет к коррозии кожуха и разрушению оплетки провода. Поэтому трубная система должна быть герметичной, а соединения – надежными.
Если материал кожуха подвержен коррозии, его следует покрыть краской по металлу – это продлит срок эксплуатации и предотвратит разгерметизацию системы.
Расстояние от трубы с кабелем до отопительной трубы должно быть не меньше 20 см. Вблизи источников высокой температуры или открытого огня кожух электрокабеля необходимо закрыть тепловым экраном – изогнутой стальной пластиной, которая будет отражать часть тепла.

Виды полипропиленовых труб для водопровода

Во время обустройство коммуникаций важно правильно выбрать каждую составляющую деталь. Полимеры имеют разную структуру и характеристики

Трубы полипропиленовые для холодного и горячего водоснабжения

Поэтому доступны следующие разновидности:

Для изготовления сетей с холодной водой. Элементы этого типа имеют однослойную структуру, рассчитаны на давление максимум 10 бар с температурой не выше +20°С.
Для создания коммуникаций с холодной и нагретой водной средой. Однослойная продукция данного вида применяется для перемещения жидкости с температурой не более +75°С и давлением максимум 20 бар.
Для воды с давлением 20 бар, температура которой не выше +90°С. Этот подтип имеет многослойную структуру, где присутствует армирование в виде перфорированной фольги из алюминия.
Для жидкости под давлением от 20 до 25 бар и с температурой максимум +90°С. Данная многослойная продукция усиливается с помощью стекловолокна.

Разнообразие трубопроводных изделий для ГВС и ХВС способствует монтажу необходимой надежной и эффективной системы. Основными критериями их выбора служит материал и структура.

Материал

При устройстве коммуникации необходимо использовать ПП соединительные элементы и напорные ПП трубы, не нарушающие требований ГОСТ 32415-2013 и ISO 15874-2013. Их производство осуществляется из полимеров 4-х типов:

Гомополимера, в обозначение продукции из которого присутствует аббревиатура РР-Н или ПП-Г.
Блок-сополимера, изделия из которого маркируются РР-В или ПП-Б.
Рандом-сополимера, трубопроводные детали из которого обозначаются PP-R или ПП-Р.
Рандом-сополимера с измененной кристаллической решеткой, отличающегося повышенной термостойкостью. При маркировке указываются литеры PP-RCT или ПП.

Продукция производится для холодной и горячей воды. Она отличается долговечностью. Эксплуатация составляет 50 лет.

Армирование

Строение ПП труб, армированных перфорированной фольгой из алюминия, состоит из 3-х слоев. После создания внутренней части укладывается усиливающий материал. Затем армирование укрывается полимером.

Верхний полипропилен предохраняет появление повреждений на алюминиевой фольге. Усиливающий слой представляет собой внутридиффузионную преграду. Она предотвращает проникновение воздушных молекул в отопительные системы закрытого типа.

Однослойные отличаются от многослойных меньшим значением теплового линейного расширения. Поэтому они обладают повышенной жесткостью. Это свойство позволяет снизить количество компенсаторов и узлов крепления при устройстве инженерных коммуникаций.

Армирование также выполняется стеклотканью. Благодаря этому усиливающему материалу трубопроводы приобретают повышенную прочность. Стеклоткань также уменьшает линейное удлинение продукции.

Какие трубы для водопровода лучше

Полипропиленовые трубы

Полипропиленовые трубы для разводки водопровода — отличный выбор

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

правильно сделанное соединение получается монолитным;
нет заужения диаметров трубопровода в местах пайки;
высокая ремонтопригодность;
длительный срок эксплуатации;
легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

ПВХ трубы могут гнуться

Металлопластиковые

Металлопластиковые — не лучший выбор

Технические нормативы для заглубленных систем

Узнать информацию, насколько глубоко должна пролегать труба для водопровода в земле, можно из специального документа – СНиПа. Там прописаны все тонкости и характеристики для труб из различных материалов, а также расписано на какой именно глубине можно прокладывать тот или иной тип изделий. В сущности, этот документ содержит очень много разнообразной информации, большинство из которой будет вам, если не совсем интересной, то, по крайней мере, полезной, ведь снимет много сопутствующих вопросов.

Согласно НПА минимальной глубиной прокладки любой трубы является расстояние в 1,5 метра, поскольку, зачастую, в зимний период почва промерзает примерно на 1,4 метра. Если же не соблюсти такую глубину, то можно столкнуться с повреждением водопроводных коммуникаций, что существенно затруднит, если не сделает совсем невозможной, дальнейшую эксплуатацию системы.

Стоит отметить, что глубина промерзания во многом зависит от типа почвы в конкретном регионе. Чтобы узнать точно этот показатель, стоит проконсультироваться со специалистами, которые подскажут вам всю необходимую информацию, которую вам нужно знать. Вооруженные информацией, вы сможете избежать множества возможных проблем, связанных с перепадами температур и промерзанием грунта.

Диаметр труб для водопровода в квартире

Выбор труб для водоснабжения в квартире не ограничивается выбором материала их изготовления – нужно еще и правильно подобрать диаметр изделий. Корректный выбор диаметра труб позволит создать надежную и функциональную систему (подробнее: «Как подобрать диаметр трубы для водопровода в зависимости от длины системы и её характеристик»).

Разумеется, увеличение диаметра труб влечет за собой и повышение стоимости системы, в то время как слишком узкий трубопровод не будет иметь достаточной пропускной способности. Лучше всего будет найти «золотую середину» и подобрать трубы оптимального диаметра для конкретной ситуации.

Рассчитывать диаметр водопровода в квартире нужно с учетом первоначального давления и степени его снижения по всей протяженности системы. Для измерения входного давления подойдет обычный манометр, но даже при его отсутствии можно получить примерные значения. Например, если в квартирах тремя этажами выше напор нормальный, то величина входного давления составляет минимум две атмосферы.

На изменение давления в трубопроводе оказывают влияние:

Количество различных соединений и фитингов.
Общая протяженность системы.
Наличие и количество поворотов.

Давление в трубопроводе не может быть ниже 0,6 атмосфер, а напор с учетом нормальной доставки к дальней точке системы должен иметь двукратный запас. Если, учитывая эти факторы, установить 12-мм пластиковые трубы, то единственным результатом будет гарантированное снижение эксплуатационных показателей системы.

Гораздо лучше подойдут трубы диаметром 16 мм – их будет достаточно для нормальной работы водоснабжения без потери характеристик. Чтобы точно рассчитать металлические или металлокерамические трубы для водоснабжения, используют специальные формулы, но они достаточно сложны, поэтому их используют разве что специалисты в данной отрасли.

Разводка трубопровода в квартире вполне может осуществляться по стандартной схеме:

В качестве стояков чаще всего используются трубы диаметром 1 или ¾ дюйма (25 и 20 мм).
Непосредственно разводка трубопровода осуществляется при помощи ½ или 3/8 дюйма (15 и 10 мм).

При подборе диаметра водопроводных труб для квартиры стоит учитывать следующие моменты:

Внутренний диаметр полипропиленовых труб не имеет непосредственного отношения к внешнему диаметру (полудюймовая труба может иметь просвет от 11 до 13 мм);
Размеры, указанные в дюймах, не отображают пропускную способность труб, что особенно важно при обустройстве трубопровода, включающего в себя как металлические, так и пластиковые элементы;
Перед тем, как устанавливать полипропиленовые трубы, нужно изучить технологию их сварки, для чего потребуется соответствующая инструкция.

Примеры схем

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.

Пример разводки труб по коллекторной схеме

Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.

Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасности

При подводе к месту установки смесителя надо точно выдерживать расстояния

При скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…

Трубы укладывают параллельно

На каждый отвод ставится вентиль

Способ спрятать трубы в ванной, проложенные вдоль стены

Для чего провода прокладывают в трубах

Механическая защита электропроводки. Силовой кабель может проходить в грунте, где на него оказывается постоянное давление. В районе прокладки могут проводиться регулярные работы с использованием механизмов. Например — обработка металла, дробление камня. Осколки, при попадании в оболочку провода, повредят ее, вызвав короткое замыкание.
Пожарная защита проводки. Если управляющие или силовые кабели проложены открытым способом в помещении, где есть зоны высокой температуры, монтаж проводки в металлических трубах обязателен. Пример: мастерская, в которой ведутся сварочные работы и обработка металла.Электропроводка на кухне, расположенная в непосредственной близости от поверхности электроплиты.
Пожарная защита помещения от электропроводки. Обратный случай. Если провод по какой-то причине загорится, от него огонь будет распространяться по всему помещению. Особенно это актуально в деревянных постройках. Правила устройства электроустановок в таких не требуют обязательной укладки провода в трубу, достаточно негорючей оболочки и отсутствия прямого касания с возгораемой поверхностью. Разве что при проходе через стену, необходима стальная оболочка.Но практика показывает, что в закрытых полостях (под полом, в перекрытиях, на чердаке) прокладка силового кабеля в металлической трубе на порядок безопаснее.
Разумеется, распределительные и распаячные коробки также изготавливаются из металла.
Защита от агрессивной среды и атмосферных явлений. Дождь, мороз, выхлопные газы в гараже, наконец — яркое солнце, не продлевают жизнь даже самой прочной оболочке кабеля. Упрятав его в трубопровод, вы фактически обеспечиваете скрытый монтаж, причем прямо на улице.
И, наконец, декоративное решение. Современные тенденции в дизайне предлагают использовать трубопроводы с электросетями в качестве особого стиля «лофт». То есть вы организуете в жилом доме обстановку промышленного объекта.Кроме того, есть винтажное направление в оформлении помещений. Часто в деревянных коттеджах, прокладка кабеля в трубах решает две задачи: декоративную, и обеспечение пожарной безопасности.
Существуют негорючие оболочки из иных материалов, но их стоимость не ниже стальных. Поэтому их использование теряет смысл.

Вне зависимости от причины, существуют правила безопасности и технология монтажа электропроводок в трубах. Поскольку кабель тянется вдоль трубы, есть риск повредить изоляцию. Кроме того, состояние проводки невозможно контролировать.

Методы утепления

Выполнять работы по утеплению труб для воды нужно обязательно, ведь при низкой температуре вода замерзнет, и система перестанет работать

Поэтому важно заранее приложить все усилия, чтобы подобных неприятностей не случилось. Особенно это касается наземной части трубы, проходящей по улице и по неотапливаемым помещениям.

Чтобы определиться с правильным материалом для выполнения утепления, стоит учесть такие факторы:

поскольку в частном секторе все строительные работы хозяева, зачастую, производят самостоятельно, процесс монтажа утеплителя должен быть максимально простым и удобным, чтобы не создавать сложностей для новичков;
продолжительный срок службы изделий, который позволит обойтись без дополнительных мер как можно дольше;
негорючесть материала и его пожарная безопасность;
создание герметичного покрытия;
правильное соотношение качества и цены материала, что очень важно.

Итак, учитывая все перечисленные факторы, утеплитель должен соответствовать таким параметрам:

низкая теплопроводность;
способность хорошо впитывать влагу;
устойчивость к воздействию окружающей среды;
устойчивость к температурным колебаниям.

Все эти показатели являются определяющими при выборе оптимального материала для утепления труб. По большому счету разновидностей утепляющих материалов немного, поэтому выбрать что-то подходящее не так сложно.

Если монтаж водопровода выполнен из металлопластиковых труб, то выбор можно остановить на тепловолокне. Оно имеет небольшую плотность, что является его главным достоинством. Однако такой материал нуждается в дополнительной изоляции, что существенно повышает продолжительность и стоимость работы.

Базальтовая вата отличается хорошими качественными характеристиками и удобным способом укладки, однако, стоит такой утеплитель достаточно дорого.

Пенополистирол является отличным материалом для утепления, он весьма востребован среди потребителей. Его можно использовать как для внешних, так и для внутренних работ, причем прочность материала позволяет его повторное применение в случае демонтажа системы для ремонта, например.

Чтобы произвести укладку пенополистирола, скорлупу нужно разделить надвое, сначала первую часть наденьте на трубу, а затем вторую – поместите внахлест. После монтажа всех элементов утепления стыки нужно загерметизировать несколькими слоями скотча. Скорлупу фасонного типа очень удобно применять во время работы с углами и поворотами в системе водопровода. Таким образом, в утеплении труб с помощью пенополистирола нет ничего сложного – с работой справится даже новичок.

Чтобы разобрать слой данного утеплителя, все указанные манипуляции нужно будет выполнить в обратной последовательности.

Итак, в заключение можно сказать, что при условии соблюдения всех принятых правил и нормативов прокладки подземных коммуникаций, вы сможете получить качественную и долговечную систему водоснабжения. Отметим, что при подводке труб для воды к дому, не стоит спешить засыпать траншею. Сначала стоит провести пробный запуск, чтобы исключить любые неполадки и вовремя их исправить. В конце нужно еще раз внимательно осмотреть места стыков, убедиться, что все работает правильно. Только тогда можно считать работу законченной.

Прокладка водопровода внутри квартиры

Что такое коэффициент уклона труб водопровода? Коэффициент уклона водопровода означает, что трубопровод должен прокладываться со снижением уровня прокладки от 2 до 5 см. на 10 метров длинны водопровода.

При вертикальной прокладки водопровода отклонение от вертикали не должно превышать 2 мм, на один метр длины.
Расстояние от труб открытого водопровода до стен не регламентируется, но разумно отступить от стены так, чтобы удобно было обслуживать водопровод (заменить вентиль, подобраться к трубам с сантехническим ключом и т.д.).
Для демонтажа водопровода необходимо, выше запорного вентиля, установить сгон с накидной и соединительной гайками.
