Как определить короткое замыкание в сети

Причина первая. Перегруз домашней сети

При проектировании и прокладке электрической проводки, всегда на питающем вводе предусматривается установка автоматического выключателя, который выполняет одновременно несколько функций. Так вот одной из таких функций является защита домашней электросети от перегрузки.

То есть при одновременном подключении нескольких потребителей высокой мощности (к примеру стиралка + водонагреватель + утюг), суммарный ток, протекающий через вводной автоматический выключатель (АВ) превышает максимально допустимый, и сработает защита от перегруза и АВ попросту отключится, обесточив при этом всю питающую сеть дома или квартиры.

Кстати, после срабатывания автоматического выключателя в результате перегрузки, не спешите сразу же его включать повторно. Нужно выждать 1 – 2 минуты для того, чтобы механизм теплового расцепителя немного остыл и только после этого подавать напряжение повторно.

Следует отметить, что данная функция АВ весьма полезна и позволяет защитить электрокоммуникации (проводку) от разрушения в результате перегрева при перегрузке.

Если же рассматривать способы решения данной проблемы, то следует выделить следующие из них:

• Исключение одновременного включения более двух мощных электропотребителей. Автоматизировать данный процесс можно путем почасового распределения включения мощных потребителей (к примеру, водонагревателя) за счет использования умных розеток или суточных реле (время включения/отключения устройства можно программировать).
• Замена АВ на больший номинал (например, 16А заменить на 25А), при условии соответствия электрической проводки. О том, как подобрать сечение проводников в соответствии с электропотреблением читайте здесь.
• Замена всей электропроводки на новую, с учетом реального электропотребления и при условии наличия мощного питающего ввода.

Конденсатор и емкость

Конденсаторы используются практически во всех микросхемах и являются частой причиной ее неработоспособности. Так что в случае неисправности устройства следует проверять в первую очередь именно этот элемент.

Виды конденсаторов по типу диэлектрика:

• вакуумные;
• с газообразным диэлектриком;
• с неорганическим диэлектриком;
• с органическим диэлектриком;
• электролитические;
• твердотельные.

Обычно используются электролитические конденсаторы

Основные неисправности конденсаторов:

• Электрический пробой. Обычно вызван превышением допустимого напряжения.
• Обрыв. Связан с механическими повреждениями, встрясками, вибрациями. Причиной может служить некачественная конструкция и нарушение эксплуатационных условий.
• Повышенные утечки. Сопротивление между обкладками изменяется, и это приводит к низкой емкости конденсатора, которая не способна сохранять заряд.

Все эти причины приводят к тому, кто конденсатор становится непригодным для дальнейшего использования.

В данном случае присутствует протечка электролита

Поиск поврежденного участка

Если вызов и ожидание мастера-профи не вариант, то хозяевам приходится самим проводить осмотр всей электросети — открытых участков проводки, а также подключенных бытовых и специальных приборов, в том числе сетевых удлинителей. Перед операцией электроцепь обесточивают, отключая автоматы, которые не сработали, затем из розеток вытаскивают вилки всех бытовых приборов.

Как найти короткое замыкание в скрытой проводке? Идеальный вариант — наличие плана электропроводки, однако этих документов у владельцев жилья на руках чаще нет. Иногда они и вовсе бесполезны, так как чертеж и реальная схема — «две большие разницы». Причина — предприимчивость электриков во время строительства объекта. Поэтому чаще хозяева вынуждены проводить «изыскания» довольно тернистыми путями.

Первые симптомы — запах гари и почернение (выгорание) участка, на котором произошло короткое замыкание. Когда осмотр видимой проводки, распределительной коробки и розеток с выключателями результата не принес, переходят к проверке бытовых и осветительных приборов. Если и в этом случае поиски не увенчались успехом, то исследование продолжают. Оно включает в себя несколько этапов.

Подготовка к поискам повреждения при КЗ

Как найти короткое замыкание в скрытой проводке? В первую очередь, обеспечить условие, при котором поиск вообще возможен. Если при обрыве сети операция иногда сложностей не обещает, то при коротком замыкании приходится действовать по-другому, так как при подаче напряжения автомат попросту отключается.

Исключение — отгорание проводов, идущих на выключатель или розетку. Проверить, произошло ли это, легко индикаторной отверткой: достаточно убедиться в наличии фазы в приборе. Если она есть, то можно говорить о том, что, по крайней мере, один проводник в порядке. Найти обрыв нейтрали очень сложно, если нет опыта подобной работы. В этом случае рекомендуют удалить участок полностью, а потом заменить его новой проводкой.

Чтобы предотвратить короткое замыкание, препятствующее возобновлению питания, его необходимо из «сценария» предусмотрительно исключить. Поскольку чаще КЗ — контакт между нейтралью и фазой, один из проводников отключают. Обычно им становится нулевой провод, изоляция которого синего или голубого цвета. Его отсоединяют, изолируют, а затем отводят в сторону.

Надо еще раз напомнить, что перед этой операцией все электроприборы должны быть отключены от розеток. Если в сети больше нет «травмированных» участков, после исключения ноля из схемы автомат срабатывать не будет.

Поиск участка замыкания

Первым делом надо определить проблемный участок, так как найти короткое замыкание в скрытой проводке можно лишь после того, как мастер точно определит, в каком месте оно произошло.

В домах или квартирах принцип разводки одинаков: от распределительной коробки проводка расходится лучами к розеткам, а для выключателей предусматривается отдельные кабели. Работа намного упрощается, если в распоряжении хозяев имеется схема разводки. Но чаще она отсутствует.

Сначала распределительную коробку открывают, потом на каждой линии измеряют сопротивление и напряжение. Если обнаруживают линию, где показания отсутствуют, то это и есть участок, которые необходимо проверять. Следующий этап — поиски конкретного места короткого замыкания.

Помощь измерительных приборов

Оптимальный вариант — проверка сопротивления на «подозреваемом» участке цепи (или изоляции) мегаомметром, так как мультиметр имеет одно серьезное ограничение. Из-за малого напряжения он подходит только для обследования коротких участков электроцепи — до 3 м, но не более.

Одним проводом мегаомметр подключают к фазовому проводнику, другим к нулю, затем к фазе и заземлению. Если на дисплее высвечивается значение, которое меньше единицы (0,5), то можно констатировать, что с проводкой все в порядке. Когда на нем появляется другая цифра (1), или показатели меняются, это значит, что оголенные проводники в каком-то месте соприкасаются.

Поиск виновника среди бытовых приборов

Нередки случаи, когда короткое замыкание возникает в электроприборах. Чтобы точно определить его источник, используют метод исключения. Сначала от розеток отключают абсолютно всю домашнюю технику, затем восстанавливают работу автомата. Все приборы подключают по одному, по очереди. Виновник будет найден, когда сработает автомат.

Народный метод

В этом случае исследователю важно иметь хороший слух, поскольку в месте, где произошло короткое замыкание, должен улавливаться звук — тихое потрескивание. Однако данный вариант относится к «дедовским методам», поэтому на результат надеяться можно, но сильно полагаться на то, что он будет, не нужно

Основные причины

Если Триколор пишет короткое замыкание на LNB IN, основания могут быть следующие:

• проблемы с настройками;
• поломка оборудования;
• некорректное соединение;
• непогода.

Если наблюдается плохая погода, лучше переждать и уже после этого разбираться, что делать и предпринимать какие-либо действия.

Вполне возможно, что произошел сбой настроек. Для решения проблемы потребуется их вернуть к заводским. Сделать это несложно, достаточно зайти в меню ресивера и отыскать соответствующий пункт.

Проверяем кабель

Возможно произошло короткое замыкание на антенне Триколор, что делать? сразу требуется проверить кабель. Особенно необходимо тщательно обследовать, нет ли «волоска» оплетки на основной жиле. Причем лучше всего проверить не только с концов, но и по всей длине. Антенный кабель не вечный, под воздействием внешних факторов он может испортиться. Как правило к антенне Триколор подводиться самый обычный кабель, срок его службы составляет в среднем 5 лет. Если случилось короткое замыкание, провод необходимо заменить, причем на тот, который предназначен для внешнего использования. Дополнительно можно задействовать гофротрубу, которая надежно защитит от повреждений.

Поломался конвертер

Оповещение о том, что произошло короткое замыкание на LNB IN, скорее всего, свидетельствует о поломке конвертера, установленного на спутниковой тарелке. Чтобы понять это действительно поломка оборудования или представленная проблема, необходимо выполнить следующие манипуляции. Отключить антенный кабель от спутниковой тарелки, но к приставке он должен быть подключен. Если на экране оповещение осталось, значит, дело в замыкании. Если сообщение пропало, значит, вышел из строя конвертер. В этом случае без помощи специалистов сервисного центра не обойтись.

Вышел из строя ресивер

Оповещение Триколор ТВ короткое замыкание может отобразиться из-за поломки ресивера. Подобное случается нечасто, но исключать нельзя. Чаще всего выходит из строя плата. Проверить приставку можно отсоединив от нее антенный кабель. Если оповещение не исчезнет, значит, потребуется посетить сервисный центр, что мастера провели ремонт или заменили на новую.

Это интересно: Перепады напряжения из-за перегрузки на одной из фаз (видео)

1 место – монитор не включается

вообще, хотя индикатор питания может мигать. При этом монитор загорается на секунду и тухнет, включается и сразу выключается. При этом не помогают передергивания кабеля, танцы с бубном и прочие шалости. Метод простукивания монитора нервной рукой обычно тоже не помогает, так что даже не старайтесь. Причиной такой неисправности ЖК мониторов чаще всего является выход из строя платы источника питания, если он встроен в монитор.

Последнее время стали модными мониторы с внешним источником питания. Это хорошо, потому что пользователь может просто поменять источник питания, в случае поломки. Если внешнего источника питания нет, то придется разбирать монитор и искать неисправность на плате. Разобрать ЖК монитор в большинстве случаев труда не представляет, но нужно помнить о технике безопасности.

Перед тем, как чинить бедолагу, дайте ему постоять минут 10, отключенным от сети. За это время успеет разрядиться высоковольтный конденсатор

ВНИМАНИЕ! ОПАСНО ДЛЯ ЖИЗНИ, если сгорел и ШИМ-транзистор! В этом случае высоковольтный конденсатор разряжаться не будет за приемлемое время

Поэтому ВСЕМ перед ремонтом проверить напряжение на нем! Если опасное напряжение осталось, то нужно разрядить конденсатор вручную через изолированный около 10 кОм в течение 10 сек. Если Вы вдруг решили замкнуть выводы , то берегите глаза от искр!

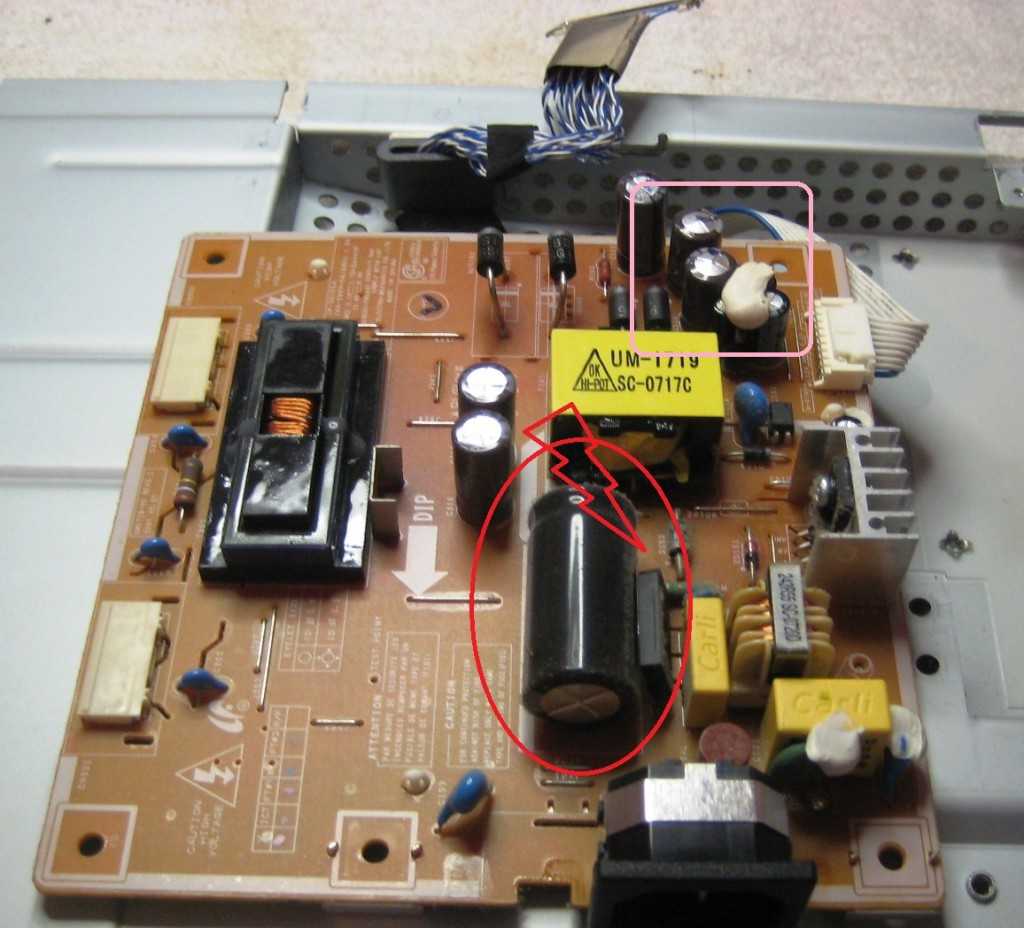

Далее приступаем к осмотру платы блока питания монитора и меняем все сгоревшие детали – это обычно вздутые конденсаторы, перегоревшие предохранители, транзисторы и прочие элементы. Также ОБЯЗАТЕЛЬНО нужно пропаять плату или хотя бы осмотреть под микроскопом пайку на предмет микротрещин.

По своему опыту скажу – если монитору более 2 лет – то 90 %, что будут микротрещины в пайке, особенно это касается мониторов LG, BenQ, Acer  и Samsung. Чем дешевле монитор, тем хуже его делают на заводе. Вплоть до того, что не вымывают активный флюс – что приводит к выходу из строя монитора спустя год-два. Да-да, как раз когда кончается гарантия.

Как избежать замыкания электропроводки в доме

Выполнение определенных требований позволит избежать замыкания электропроводки по функциональным причинам.

Как найти в скрытой проводке помеху мультиметром

В первую очередь, надо проверить сопротивление цепи, предварительно отключив электропитание. Оба провода тестера с зажимами «крокодил» на концах подключить к оголенным жилам фазы и нуля кабеля, идущего от электрощитка в штробу стены. Повторить аналогичный замер с подключением «фаза – земля». Если табло прибора в обеих случаях покажет «0» – проводка исправна. Показание любого значения сопротивления свидетельствует о замыкании. Тогда поочередным отключением проводов шлейфа в распределительных коробках, вставляя щупы мультиметра в розетки, выявляется неисправная цепь.

Срок эксплуатации проводки

Номинальный срок службы медного провода при использовании во внутридомовых магистралях составляет 20 лет. Реальная продолжительность на 5–10 лет больше.

Нагрузка на сеть

Мощность единовременного включения всех потребителей в доме называют расчетной мощностью. Электрика в советское время проектировалась из расчета 8–10 кВт на один ввод. Сегодня потребляется мощность 14–20 кВт.

Старая проводка в панельном доме

Старая проводка, установленная 30 и более лет назад по нормативам своего времени, не соответствует современным требованиям:

1. Тогда применялся недолговечный алюминиевый провод, который сейчас в строительстве домов не используется.
2. Применялось соединение концов проводов скруткой вместо более надежного сочленения сваркой или болтами, пружинными колпачками и клеммниками.

Старая алюминиевая проводка небезопасна, она имеет одинарную изолирующую оболочку, что приводит к утечке тока в стену. В соответствии с новыми правилами при прокладке электросети в квартирах и домах может использоваться только кабель в двойной изоляции.

Устранение последствий КЗ

Если поиск короткого замыкания прошел успешно, то пора выдохнуть и приступить к его устранению. Что делать дальше, зависит от степени повреждения электропроводки. Независимо от ситуации перед началом любых ремонтных работ обязательно следует обесточить квартиру и убедиться в отсутствии напряжения.

Нужно оценить, насколько пострадала изоляция кабеля в момент замыкания. Если имеются вздутия, потемнения или оплавления, то провод подлежит замене. По возможности необходимо оценить его состояние по всей длине.

Соединение проводов в распредкоробке с помощью клеммников

Если покрытие провода в порядке, то непосредственное место замыкания удаляется. Уцелевшие концы токоведущих жил зачищаются и соединяются с помощью клеммников Wago, сварки, спайки или опрессовки. В слаботочных цепях на свой страх и риск можно воспользоваться обычной быстрой скруткой. Однако ПУЭ (7 изд. п. 2.1.21) такой способ соединения кабелей не предусматривает и не одобряет.

2 место — мигает или гаснет изображение

при включении монитора. Это чудо напрямую нам указывает на неисправность блока питания.

Конечно, первым делом нужно проверить кабели питания и сигнала – они должны надежно крепиться в разъемах. Мигающее изображение на мониторе говорит нам о том, что источник напряжения подсветки монитора постоянно соскакивает с рабочего режима.

Чаще всего причина тому – вздутые электролитические конденсаторы, микротрещины в пайке и неисправная . Вздутые конденсаторы чаще всего стоят 820 мкФ 16 В, их можно заменить на большую емкость и большее напряжение, например на али самые дешевые и надежные — это конденсаторы  и конденсаторы . Есть подешевле из приличных (но обязательно на 105 градусов) . Все остальное из Китая долго не прослужит.

Измерение емкости в режиме сопротивления

Измерение в режиме сопротивления

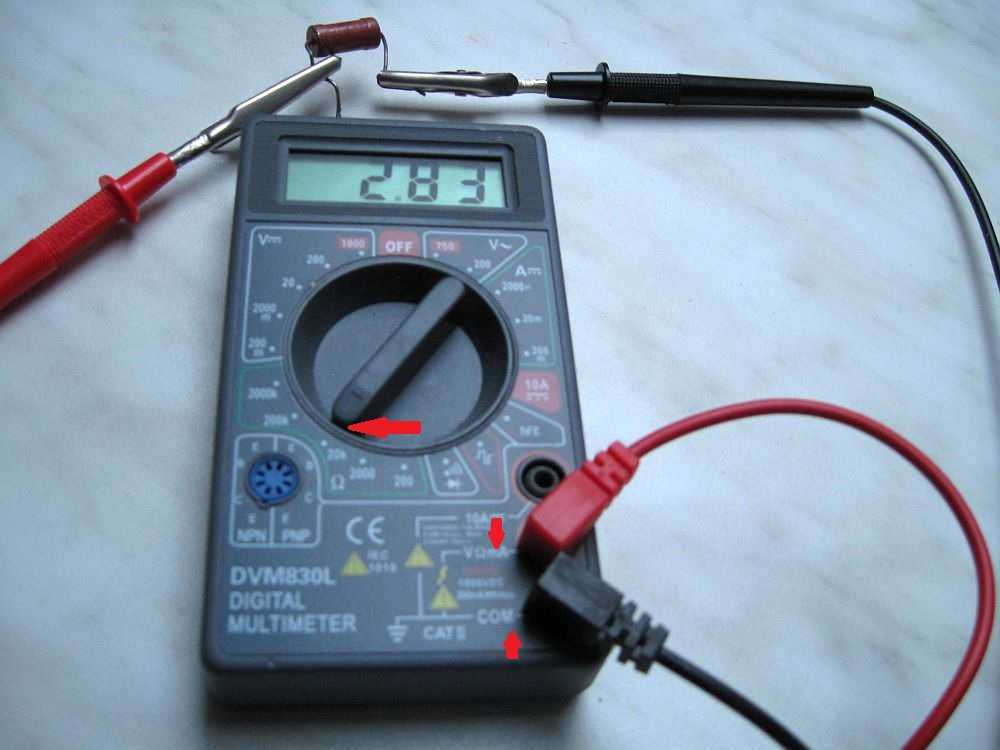

Переключатель мультиметра следует установить в режим сопротивления (омметра). В этом режиме можно посмотреть, есть ли внутри конденсатора обрыв или короткое замыкание. Для проверки неполярного конденсатора выставляется диапазон измерений 2 МОм. Для полярного изделия ставится сопротивление 200 Ом, так как при 2 МОм зарядка будет производиться быстро.

Сам конденсатор нужно отпаять от схемы и поместить его на стол. Щупами мультиметра нужно коснуться выводов конденсатора, соблюдая полярность. В неполярной детали соблюдать плюс и минус не обязательно.

Измерение в режиме сопротивления

Когда щупы прикоснутся к ножкам, на дисплее появится значение, которое будет возрастать. Это вызвано тем, что мультитестер будет заряжать компонент. Через некоторое время значение на экране достигнет единицы – это значит, что прибор исправен. Если при проверке сразу же загорается 1, внутри устройства произошел обрыв и его следует заменить. Нулевое значение на дисплее говорит о том, что внутри конденсатора произошло короткое замыкание.

Если проверяется неполярный конденсатор, значение должно быть выше 2. В ином случае прибор является не рабочим.

Аналоговое устройство

Вышеописанный алгоритм подходит для цифрового тестера. При использовании аналогового устройства проверка производится еще проще – нужно наблюдать лишь за ходом стрелки. Щупы подключаются так же, режим – проверка сопротивления. Плавное перемещение стрелки свидетельствует о том, что конденсатор исправен. Минимальное и максимальное значение при подключении говорят о поломке электронной детали.

Важно отметить, что проверка в режиме омметра производится для деталей с емкостью выше 0Ю25 мкФ. Для меньших номиналов используются специальные LC-метры или тестеры с высоким разрешением

Короткое замыкание, его причины и последствия

Прежде чем переходить к вопросу, о том, как найти короткое замыкание в скрытой проводке, нужно разобраться с неприятным и опасным явлением, узнать его причины. В этом случае у мастера будет возможность предупредить возникновение таких внештатных ситуаций.

Что такое короткое замыкание?

Для того чтобы объяснить, что такое короткое замыкание, один умный человек привел аналог КЗ, но в бытовой гидравлике. Это внезапный срыв крана. Запорное устройство, работающее исправно, создает потоку воды необходимое сопротивление. Если кран вдруг срывается с резьбы, то сопротивление сразу же падает, а сила напора многократно возрастает. В этом случае хозяевам грозит потоп, ЧП с электросетью может закончиться пожаром.

Короткое замыкание, или КЗ — возникновение контакта между проводниками, имеющими разный потенциал. Причина — возрастание силы тока при снижении сопротивления элементов. Если говорить о типичной электропроводке в квартирах, то в этом случае ЧП провоцирует «внезапная встреча» фазного и нулевого провода. Если в частном доме трехфазное электропитание, то вариантов опасного контакта несколько. Например, замыкание возможно между фазой и нейтралью, а также между фазами, КЗ на землю.

Сила тока при таком контакте сильно увеличивается из-за незначительного сопротивления проводников. Последствием этого явления становится резкий скачок температуры, он провоцирует их нагрев. Если по каким-то причинам не сможет сработать защитный автомат, то температура может достичь предельного значения. Следствием критических величин нередко становится возгорание изоляции и тех материалов, которые легко самовоспламеняются.

Причины, провоцирующие короткое замыкание

Вызвать такую внештатную ситуацию в бытовой проводке может несколько разных факторов. Например:

1. Состояние изоляционных материалов, которые далеки от идеальных. Причины — их старение, особенно в местах перегибов. Свою лепту способна внести повышенная влажность, вызванная «потопом», случившимся из-за халатности соседей.
2. Механическое повреждение изоляции из-за случайного повреждения скрытой проводки. Простые примеры — гвоздь, вбитый в стену, «вмешательство» дрели или перфоратора. Чтобы предотвратить такое ЧП, перед ремонтом рекомендуют узнать, где именно находится проводка.
3. Состояние изношенной проводки. Нередко такие аварии происходят в старых домах, где главные элементы электросети не рассчитаны на реальную мощность всех бытовых электроприборов. Следствие длительной перегрузки — перегрев, расплавление изоляции.
4. Неисправности, возникающие в бытовой технике. Они также провоцируют короткое замыкание в электросети.
5. Обрыв проводов энергосетей из-за порывов ветра, налипания снега и т. д.
6. Некачественный монтаж, некорректный выбор проводников, их сечения.
7. Электроприборы (розетки, выключатели) с плохими контактами.

Самые необычные провокаторы аварии — почти вездесущие грызуны, которые могут решить поточить резцы о первый попавшийся предмет, и тем самым совершить преступление «против человечества» — перегрызть кабель. Такие случаи не повсеместное явление, но они бывают.

Причем иногда «отличаются» мирные питомцы, которые посягают на другое, движимое имущество. Например, «прославился» хомяк, по воле «судьбы» попавший в хозяйский автомобиль, и ставший потом причиной его дорогостоящего ремонта.

Серьезные последствия

Результатом короткого замыкания для хозяев жилья становится:

• выход приборов из строя: в некоторых случаях их ремонт невозможен;
• разрыв/расплавление выключателей, проводов, розеток;
• нагрев и воспламенение изоляционных материалов;
• взрыв, пожар: возможны ожоги и другие травмы;
• худшее последствие — поражение током.

Во всех случаях важнее всего быстро обнаружить источник проблемы и устранить опасность. К сожалению, короткое замыкание происходит внезапно, предотвратить его или заранее определить «слабое» место в сети невозможно.

Разновидности замыканий проводки

Скрытая проводка в деревянном доме: ПУЭ

Электрические коммуникации бывают одно,- двух,- и трёхфазными. Все электродвигатели имеют обмотки, состоящие из множества витков проводов. Во всех этих видах электропередачи бывают короткие замыкания:

1. КЗ однофазной проводки возникает, когда фазовый провод замыкается прямо на землю или на какой-либо заземлённый элемент. Причиной может быть неправильно сделанное заземление или нарушение поверхностного слоя проводника.
2. Двухфазное замыкание происходит при полном контакте двух токоведущих ветвей электрической цепи. Также КЗ происходит при одновременном замыкании 2-х фаз на землю.
3. Трёхфазное или симметричное КЗ – это соединение трёх проводов с разными фазами между собой. Это может быть вызвано механическим повреждением проводников, перегревом, пробоем изоляции или результатом перехлёста проводов.
4. Замыкание обмоток катушечных деталей называют межвитковым. Такой вид КЗ характерен для электродвигателей, трансформаторов и различных устройств.
5. Один из опасных видов КЗ – это когда происходят обрыв провода питания внутри силового блока и последующее замыкание его на металлический корпус. Если в это время не выключать ток, то люди могут быть неожиданно поражены высоким напряжением.

Разновидности замыканий

10 место — шум, муар и дрожание изображения

Часто такое происходит из-за плохого кабеля VGA без подавителя электромагнитной помехи — . Если замена кабеля не помогла, то возможно, помеха по питанию проникла в цепи формирования изображения.

Обычно от них избавляются схемотехнически применением фильтрующих емкостей по питанию на сигнальной плате. Попробуйте их заменить и пишите мне о результате.

На этом мой чудный рейтинг ТОП 10 самых частых неисправностей ЖК мониторов закончен. Основная часть данных о поломках собрана на основании ремонтов таких популярных мониторов, как Samsung, LG, BENQ, Acer, ViewSonic и Hewlett-Packard.
