Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше

Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д

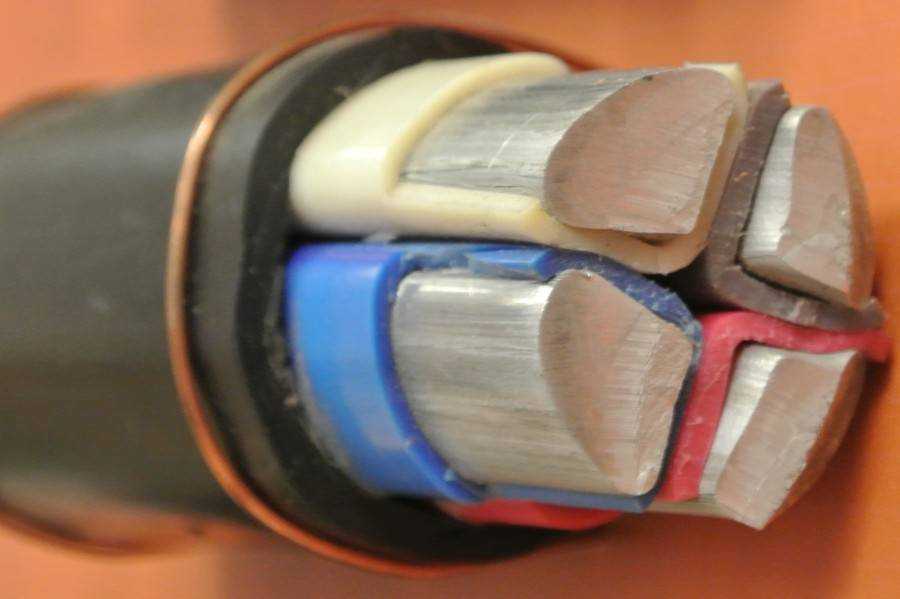

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Требования к прокладке

Требования, которые предъявляются к этому виду работ, регламентируются двумя основными нормативными документами. Первый источник — это ПУЭ, к которому следует обращаться всегда, когда речь идет об устройстве электроустановок. О переходе кабеля через стены сказано в разных пунктах, например в главе 2.1. п. 2.1.58. Второй документ – СНиП 3.05.06-85 (в п. 3.18), описывающий нормы при строительстве и монтаже электротехнических устройств. Информация по данному вопросу содержится также в Федеральном Законе от 22 июля 2008 г. N 123-ФЗ
«Технический регламент о требованиях пожарной безопасности», Статья 82, формулирующем требования пожарной безопасности.

Для производства строительных и монтажных работ необходимо наличие соответствующего проекта. Если предполагается прокладывать кабель или провод через стены, проект должен содержать архитектурно – строительную часть. Отверстия, которые должна иметь стена или перегородка, через которые предполагается прокладка проводов и кабелей, должны быть обозначены на чертежах проекта.

Выполняемые в соответствии с проектом проемы (отверстия) в стенах, перегородках, перекрытиях и фундаментах не должны иметь в обрамлении ослабленных участков, которые могут разрушиться в процессе эксплуатации. В целом, прокладка кабеля через стены должна отвечать следующим требованиям:

  • прокладка должна обеспечивать возможность произвести замену проводов и кабелей в период эксплуатации.
  • при монтаже проводки должна быть обеспечена невозможность распространения через монтажные проемы огня, дыма и влаги из одного помещения в другое.

Выполнение этих условий обеспечивается за счет соблюдения следующих правил:

  1. Прокладка кабелей и электропроводки через несгораемые стены и перекрытия осуществляется в трубах, коробах или непосредственно в проемах. При этом, в проемах, без использования дополнительной защиты, может быть уложен только защищенный (бронированный) кабель. О том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.
  2. Если стена, перегородка или перекрытие, выполнены из сгораемого материала, прокладка проводниковых изделий осуществляется в стальных трубах.
  3. Пространство между проводами и трубами или коробами, а также все резервные проемы и короба, герметизируются. О том, как герметизировать кабельный ввод, мы также рассказывали.

Материал, который используется для герметизации проемов, должен быть легко удаляемым в случае необходимости. Огнестойкость герметика не может уступать огнестойкости, которой обладают стена, перегородка и перекрытия. Уплотнение с помощью герметизирующего материала производится с обеих сторон труб, коробов, проемов.

Если проход кабеля через стену выполнен в отрезке трубы, ее радиус изгиба, если таковой имеется, не должен превышать допустимый радиус изгиба используемой марки проводника (этот параметр указывается в технических характеристиках).

Способы прокладки

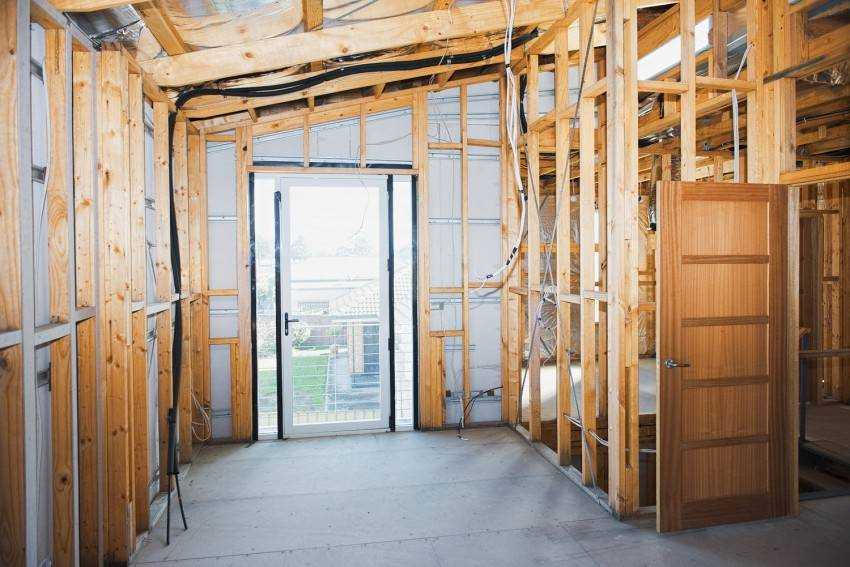

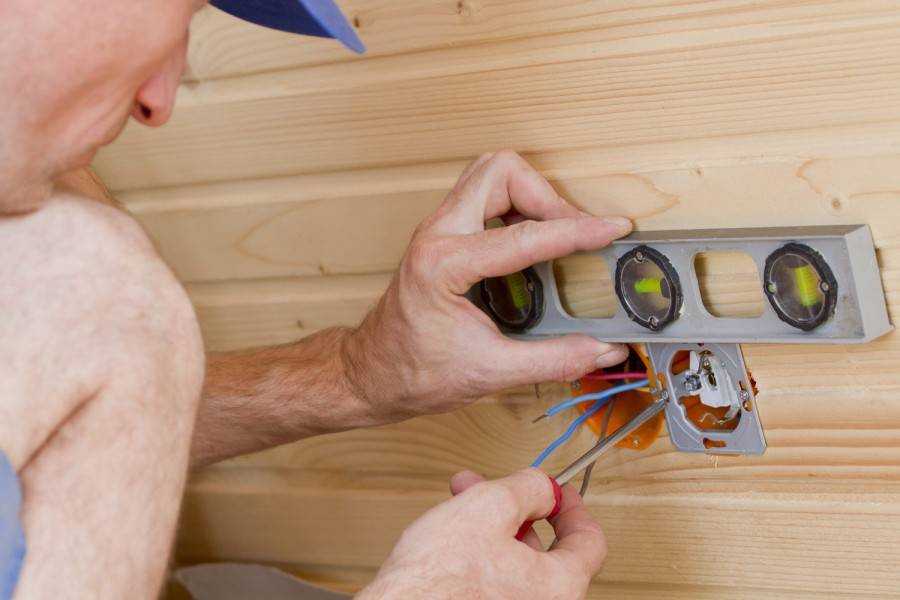

Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.

Наружная

Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.

Открытый кабель

При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).

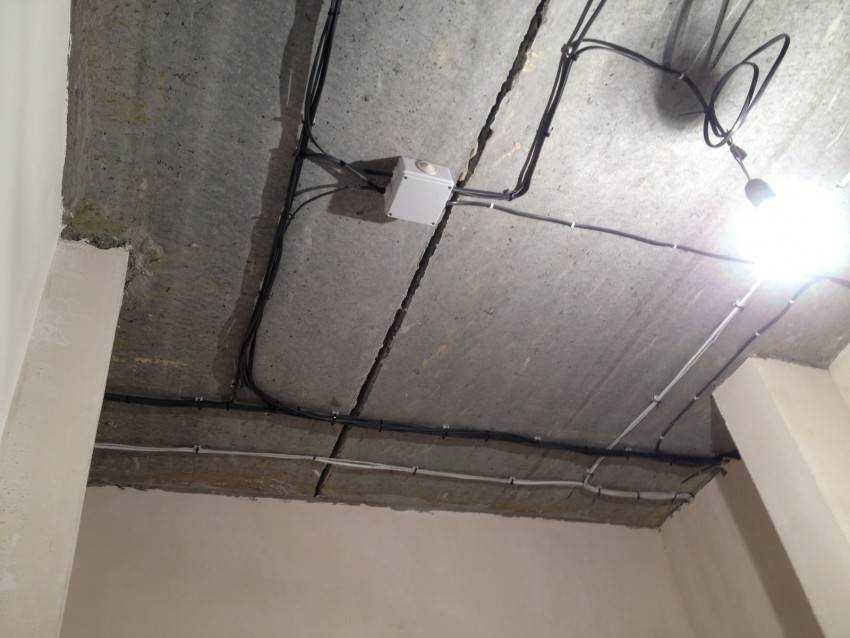

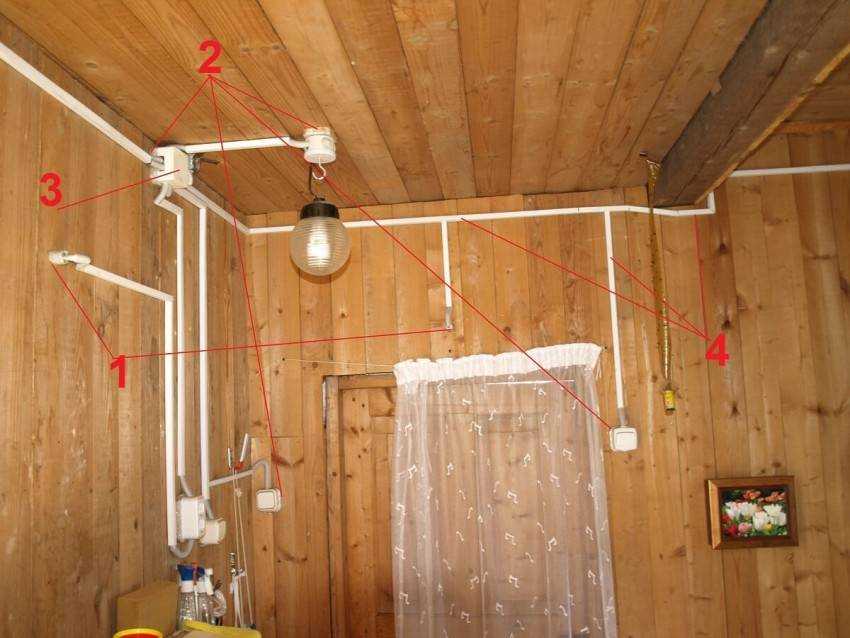

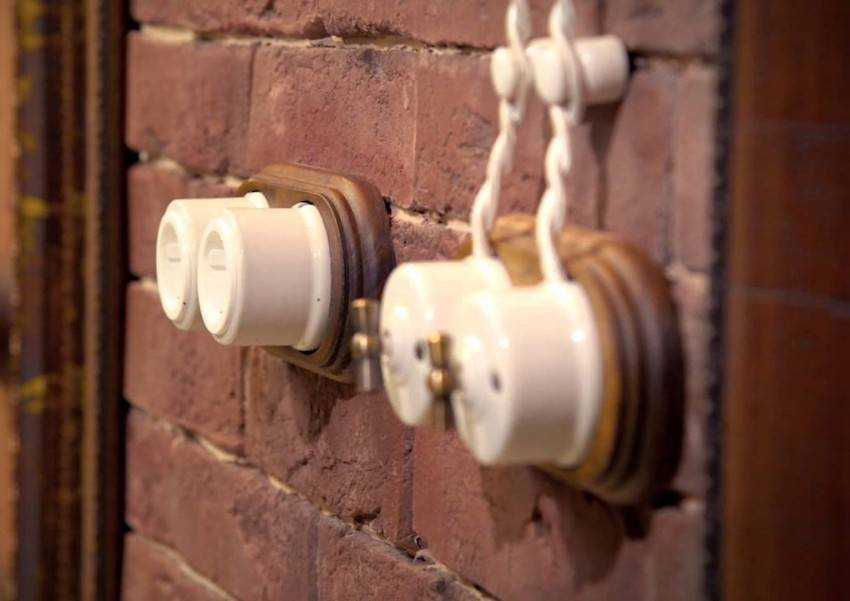

Наружная проводка в каркасном доме

Данный метод является наиболее дешевым и надежным, однако электропроводка смотрится неэстетично. Еще хуже выглядит система в том случае, если рядом расположено сразу несколько проводов. С другой стороны, такой вариант подходит для домов в ретро-дизайне или стиле лофт.

Электротехнические трубы

Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.

Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.

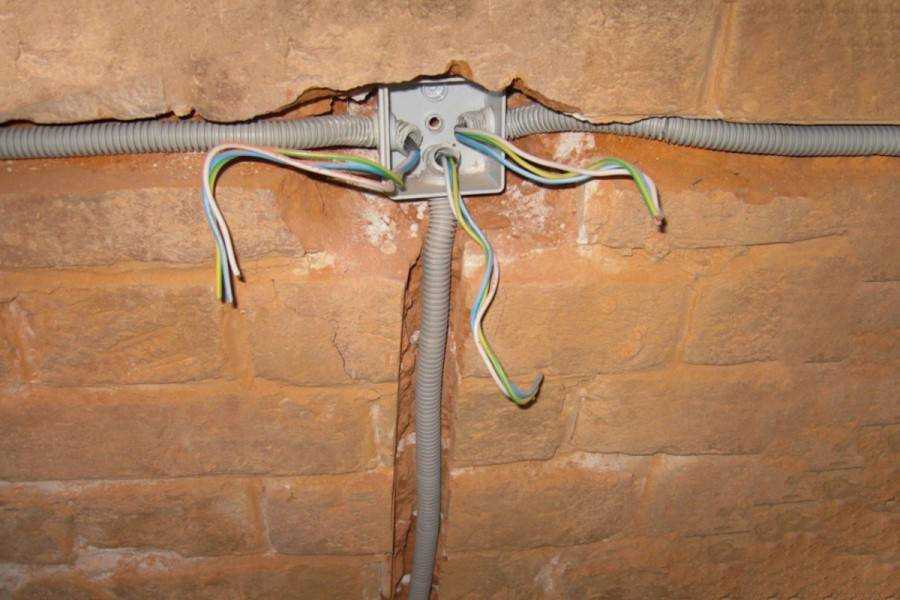

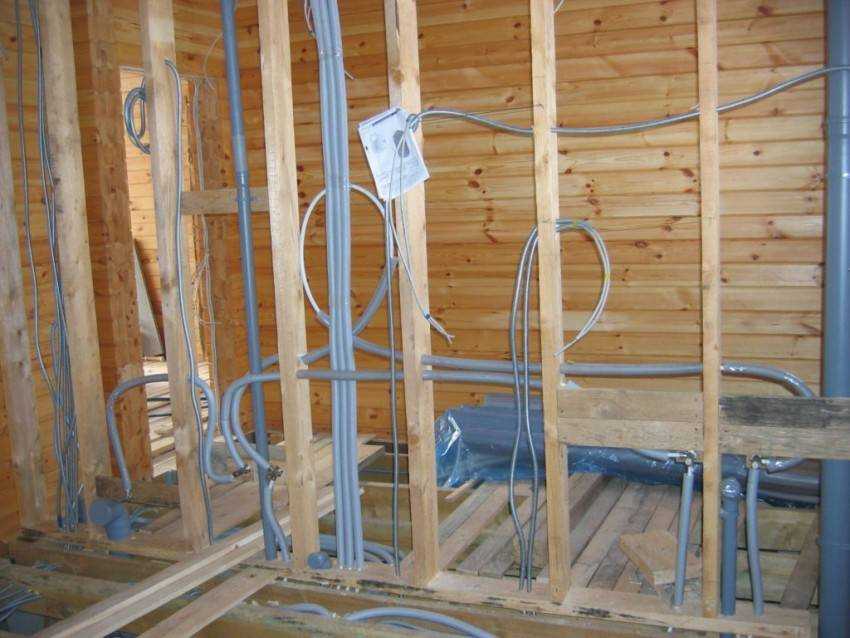

Укладка провода в электротехнических трубах

Кабель-каналы

Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.

Кабель-канал – пластиковый короб, устанавливаемый на стенах или потолке. Для фиксации используются саморезы или клей. Пластик, из которого производятся изделия, не поддерживает горение и сохраняет свойства при воздействии высоких температур.

Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.

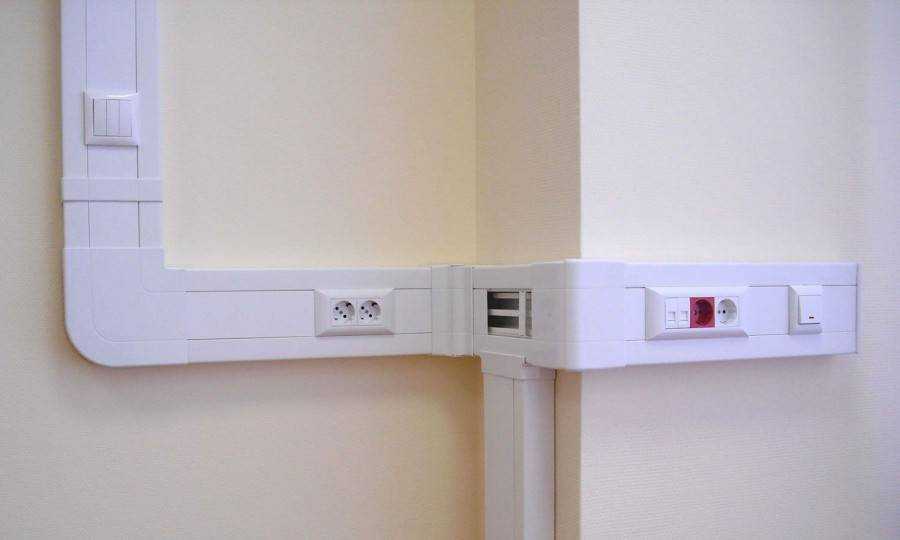

Открытая проводка в кабель-каналах

Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.

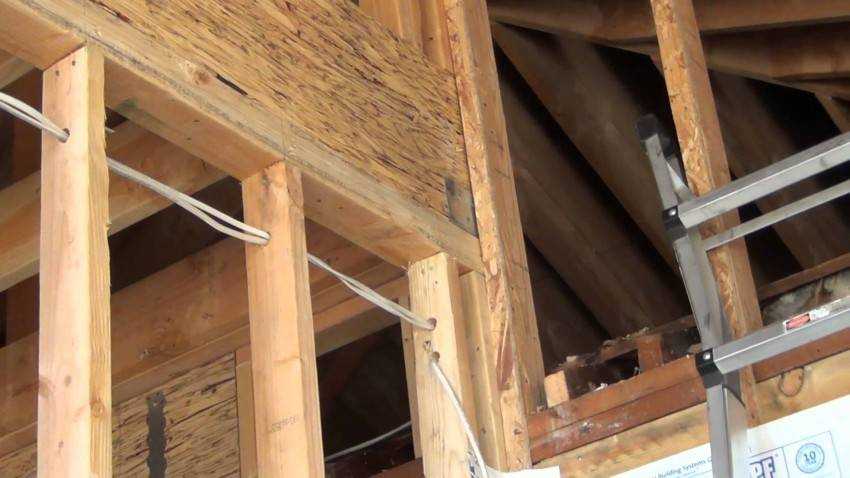

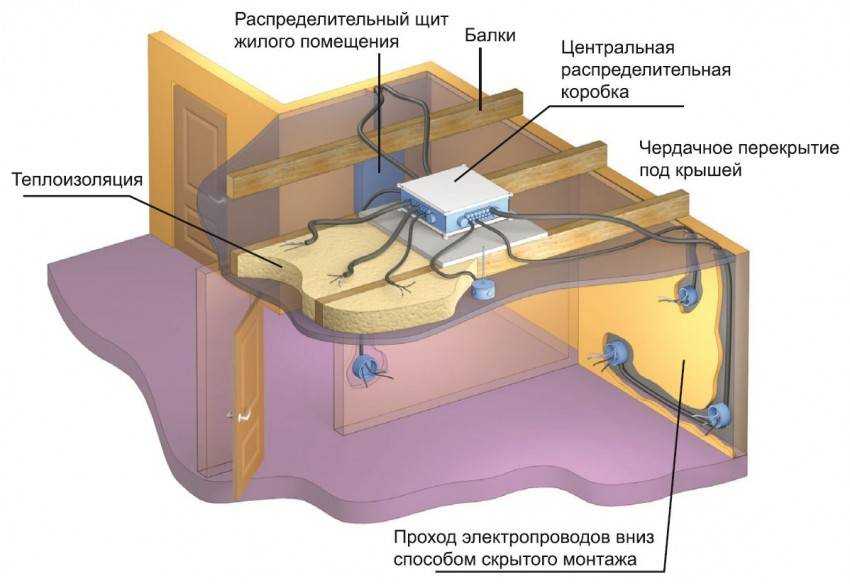

Скрытая в обшивке проводка

В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.

Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.

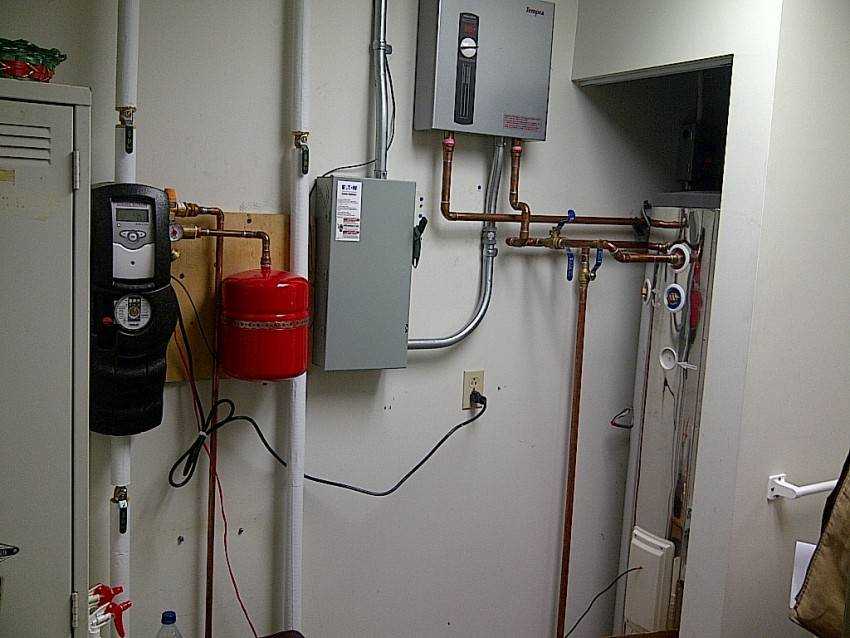

Металлические трубы для укладки кабеля

Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.

Трубы монтируются на начальных этапах строительства. Вам гарантированно понадобится физическая помощь. Подобный вариант проводки в каркасном доме требует много времени и серьезных капиталовложений, поэтому является крайне нерациональным.

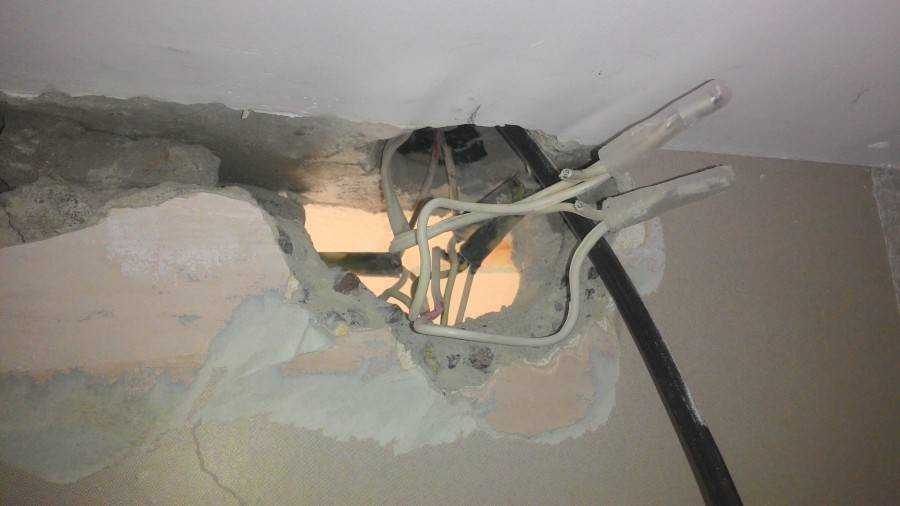

Виды противопожарных проходок

Для электрификации современных зданий применяются профессиональные кабельные проходки. Они более пригодны для вводных силовых кабелей сечением от 25 мм2. Для их описания и сравнения удобно воспользоваться таблицей.

Тип кабельной проходки Строение, материал Установка Цена
Огнестойкие подушки Стекловолокно, устойчивое к воздействию влаги Монтаж без лишней грязи. Достаточно «засунуть» подушки в пустоты между стеной и коммуникацией Средняя стоимость, дешевый монтаж
Огнестойкие плиты Блоки из негорючего минерального материала Вмазываются в стену и герметизируются как обычные газобетонные блоки Один из самых бюджетных вариантов
Пеноблоки Сделаны из легкого вспененного материала Легки в установке и подгонке по форме. Режутся ножом или полотном по металлу Низкая цена
Модульные герметичные блоки Металл, противопожарный пластик Фиксация на болты или сварку Стоит дорого, ввиду повышенной надежности
Различные герметики, пены и мастики Зависит от типа и производителя Подходят для тонких кабелей, замазки щелей и ненужных дыр между проводами Низкая и средняя стоимость

Применение кабельных прокладок позволяет повысить пожарную безопасность. Одновременно достигается герметизация отверстий, через которые вводится провод. Это исключает распространение огня и дыма между соседними помещениями, что при внештатной ситуации способно спасти кому-то жизнь.

Проводниковые изделия монтируются на стены из различных материалов. Какие-то из них более горючие, а какие-то наоборот. Данный фактор обязательно учитывается при проектировании и возведении электрических сетей здания.

Основные пункты требований и правил

Правила прокладки электропроводки охватывают широкий круг аспектов монтажа, начиная от выбора материалов и заканчивая порядком ввода конструкции в эксплуатацию.

Минимальное сечение жил кабеля:

  • вводной — 4 мм;
  • розетки — 2,5 мм;
  • осветительная группа — 1 мм.

Количество жил проводника:

  • однофазная линия — 2;
  • однофазная сеть с заземлением — 3;
  • двухфазная подача — 3;
  • двухфазная сеть с заземлением — 4.

  • пол — 30-120 см;
  • стыки панелей — 20 см;
  • оконные и дверные проемы — 10 см;
  • канализационные и водопроводные трубы — 30 см;
  • раковины, ванны — 50 см;
  • отопительные приборы — 20 см;
  • электроплиты — 15 см;
  • газовые магистрали — 40 см.
  • с изоляцией одного и нескольких цветов;
  • медные и алюминиевые;
  • с обычным и негорючим покрытием.

Схемы разводки линий:

  • последовательные;
  • параллельные;
  • комбинированные.

Ситуации, когда без прокладки по фасаду не обойтись

К перечисленным выше ситуациям добавим наиболее простую: при организации ЛЭП по воздуху на пути магистрали встало здание — препятствие, которое можно преодолеть двумя способами. Во-первых, есть более дорогостоящий вариант с обходом здания (потребуется много столбов, кабеля и других приспособлений). Во-вторых, можно существенно сэкономить, если проложить линию по фасаду здания. Несколько десятилетий назад второе было недоступно, поскольку воздушные ЛЭП создавались исключительно на оголенных проводах.

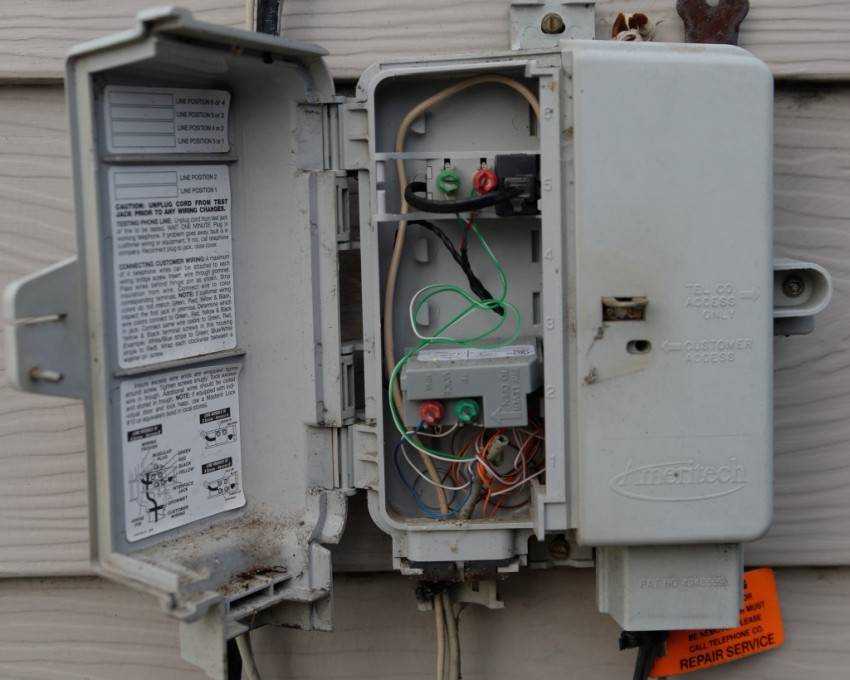

Наружная прокладка кабеля по стене

Остановимся на решении задачи в быту. Раньше при строительстве коттеджей и частных домов в дачных поселках часто возникала неприятная ситуация: магистральная линия шла с одной стороны дома, а распределительный щиток был установлен на стену, направленную в противоположную сторону. Такое обычно заканчивалось монтажом дополнительного столба. И нередко объект приходилось вкапывать прямо на своем участке.

Однако сегодня в ПУЭ прописана возможность применения самонесущего изолированного провода (СИП), который может быть проложен по фасаду здания. Для этого достаточно протянуть линию от магистрального столба к ближайшей точке здания, затем довести по стене до распределительного щитка. Рекомендуется вести кабель по горизонтальной линии вплоть до щитка. Когда он будет сверху, то провод можно опускать.

Прокладка провода СИП по фасаду

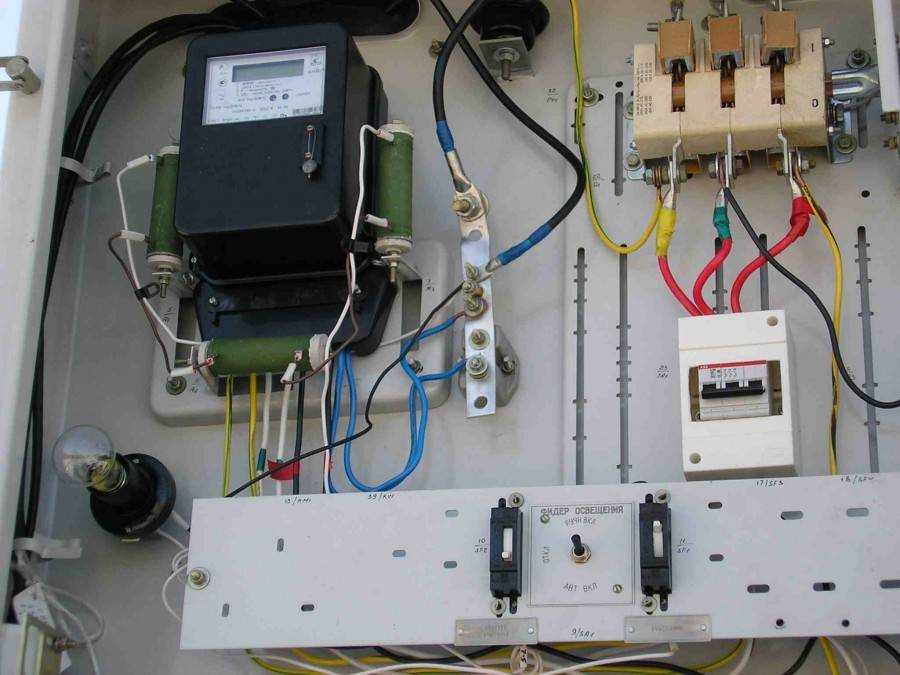

Если выполнить переход с алюминиевых жил СИП на медные проводники, то прокладывать по стене можно будет уже обычный силовой провод. К примеру, переход на ВВГ существенно упростит задачу подключения к прибору учета электроэнергии (счетчику).

Где мы их используем

Проходку можно располагать вертикально либо горизонтально.

Вы можете применять их на взрывоопасных и пожароопасных объектах всех классов.

Такими объектами могут быть следующие строения.

  • Промышленные предприятия, перерабатывающие заводы.
  • Складские и логистические помещения.
  • Офисные, административные здания.
  • Сооружения газовой отрасли.
  • Военные стратегические объекты.
  • Атомные электростанции.
  • Предприятия нефтегазовой промышленности.
  • Транспортные цеха.

Во многих отраслях в качестве универсальной кабельной проходки

используется модульная металлическая кассета определенного размера,

вмонтированная, например, в бетонную стену.

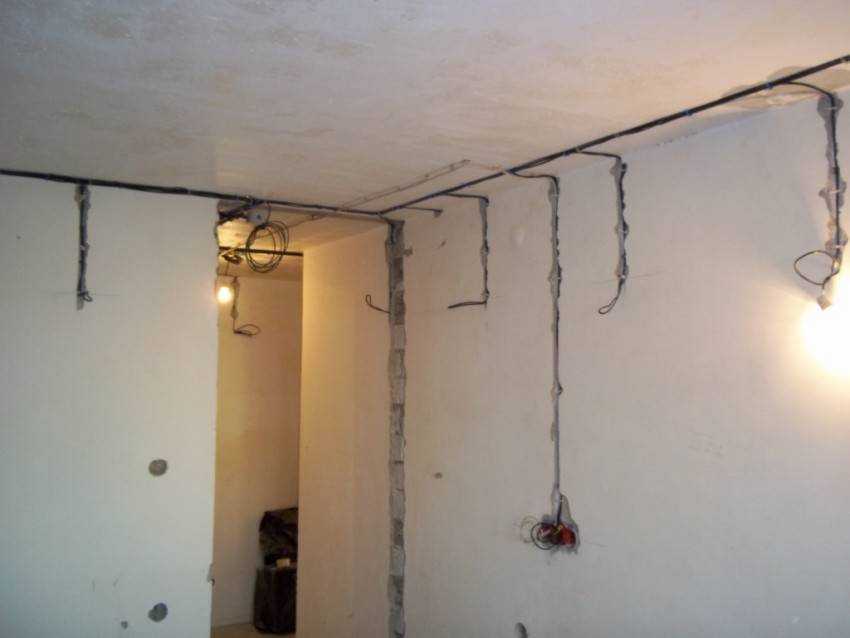

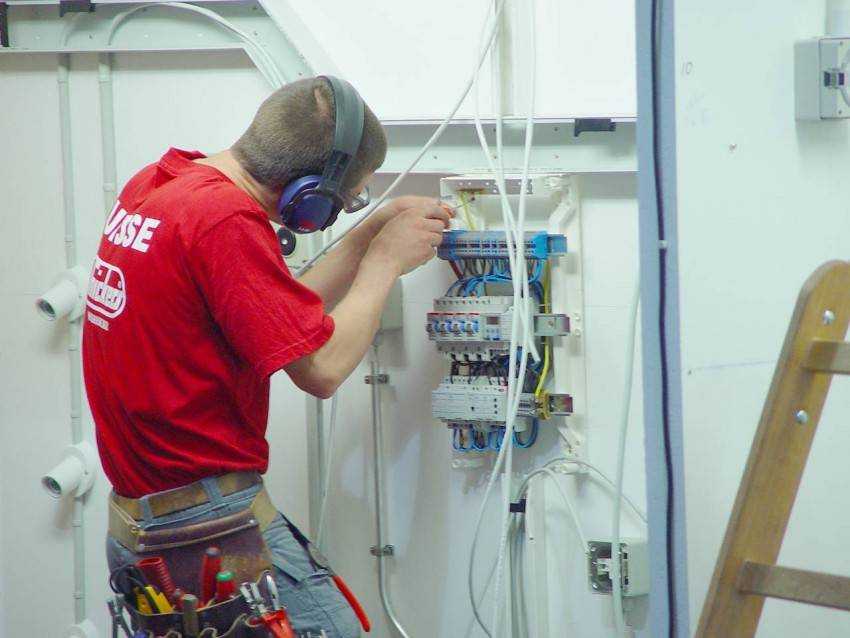

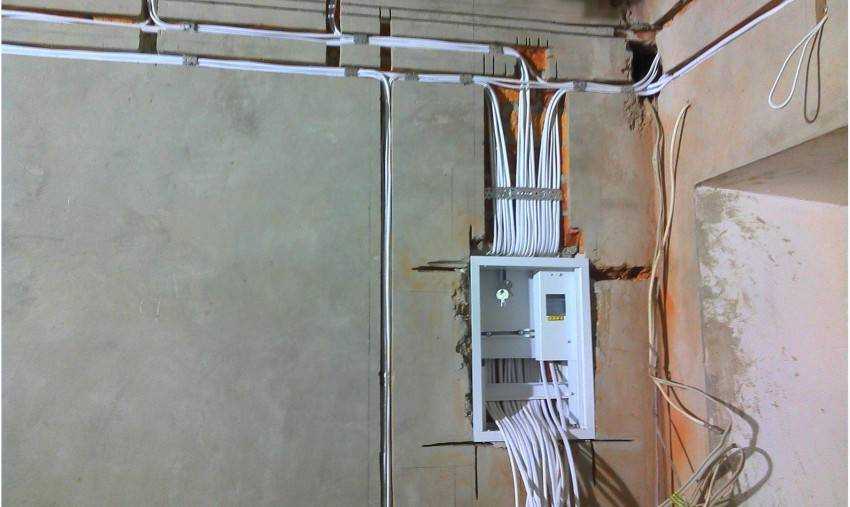

Пути прокладки проводов и кабелей

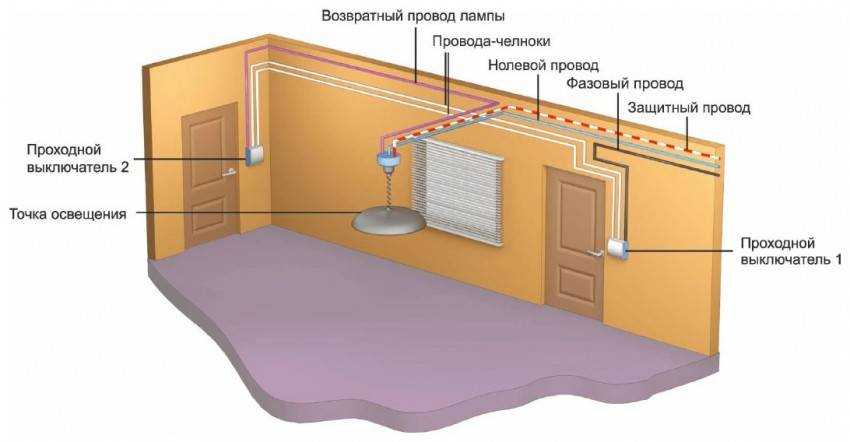

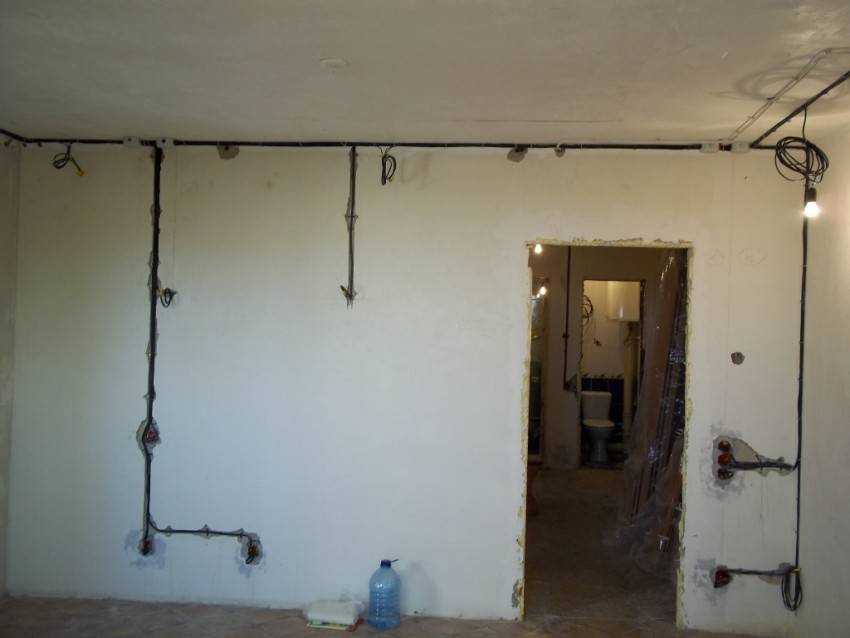

Вот, наша монтажная схема электропроводки обретает определенные очертания. На схеме уже имеются разметки осветительных приборов, розеток и выключателей, теперь лишь необходимо развести и соединить все эти элементы электрокабелем или проводкой.

Данный этап является наиболее важным в процессе разводки кабелей в помещении, именно от этого во многом зависит работоспособность электросети в помещении.

Следует отметить, что развод сети рекомендуется делать по наиболее коротким путям, это необходимо делать для экономии проводов.

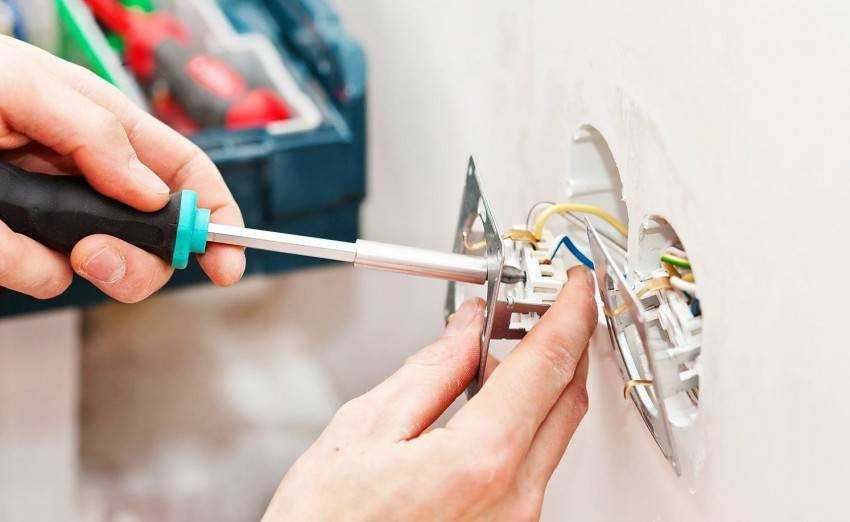

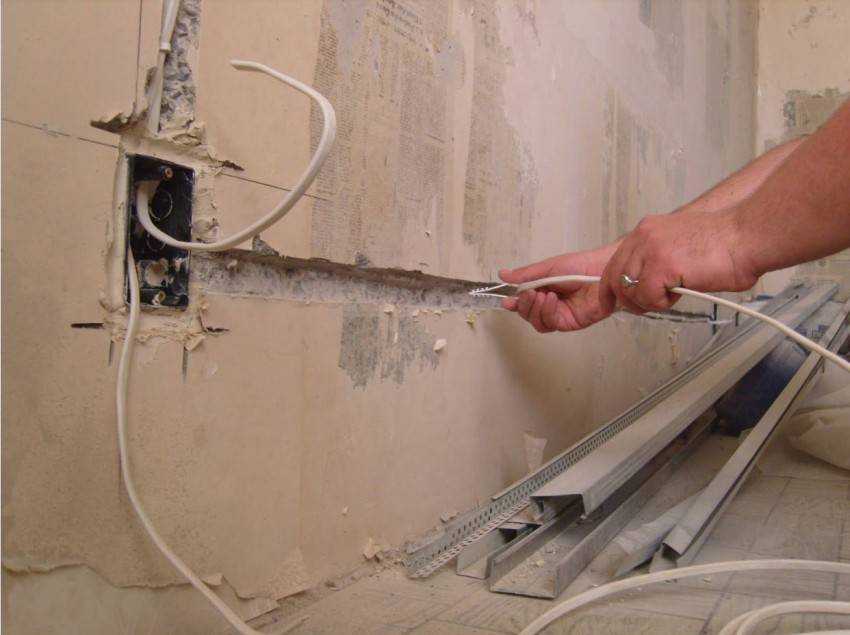

Разводка самих проводов может иметь два варианта. Первый это когда все провода укладываются по настенным штробам внутри стен, а второй вариант это когда кабель укладывается в специальный короб, который монтируется снаружи стены.

Так же необходимо установить и разветвительные коробки, которые распределяют провода по комнате. Если, в помещении есть необходимость провести заземление, то в этом случае необходимо использовать провода на три жилы.

Очень важное и большое значение имеет запитка электроснабжения в помещении, которая в основном выполняется двумя видами проводов. Первый это силовой кабель способный выдерживать высокие напряжения в электросети, а второй стандартный кабель, который можно использовать для освещения. Итак, в данной статье описаны конкретные шаги по составлению схемы электропроводки для подключения своими руками

Составить подобную схему не так и сложно, как кажется на первый взгляд, с такой работой справится практически каждый, кто хоть немного понимает в электрике.

Итак, в данной статье описаны конкретные шаги по составлению схемы электропроводки для подключения своими руками. Составить подобную схему не так и сложно, как кажется на первый взгляд, с такой работой справится практически каждый, кто хоть немного понимает в электрике.

Также в статье имеются различные фото схемы электропроводки, которые помогут разобраться любому желающему на каждом этапе работы.

Поэтому, определенных трудностей при составлении схемы электропроводки быть не должно. При четком и правильном соблюдении всех рекомендаций у вас все получится!

Подсыпка траншеи песком

Ошибка №5
Нижний слой траншеи обязательно засыпается песком, не пропускайте этот этап.

Иначе острые камешки и другие посторонние элементы в земле через некоторое время повредят изоляцию.

Ошибка №6
Песок в обязательном порядке трамбуется. Нельзя укладывать кабель на рыхлое основание.

Что делать, если песка у вас в наличии нет и заказывать его не охота? В этом случае просейте выкопанную землю.

Фракция отдельных элементов после просеивания должна быть не более 5мм.

Помимо защиты изоляции от острых предметов она играет еще одну важную роль. Слой песка под кабелем и над ним, практически не подвержен пучению.

Он легко поддается трамбовке, вследствие чего не возникает просадки грунта в траншее. Нет просадки – нет пустот.

А именно они приводят к локальному перегреву кабеля. Получается ситуация, когда в месте образования неглубокой ямы, кабель нагревается значительно больше, чем на этом же участке, но в паре метров отсюда.

Ну и не надо забывать про дренажные свойства песка. Вода даже достигнув глубины 0,7м, пройдет через песок, не задерживаясь возле самого КЛ.
