Муфельная печь своими руками

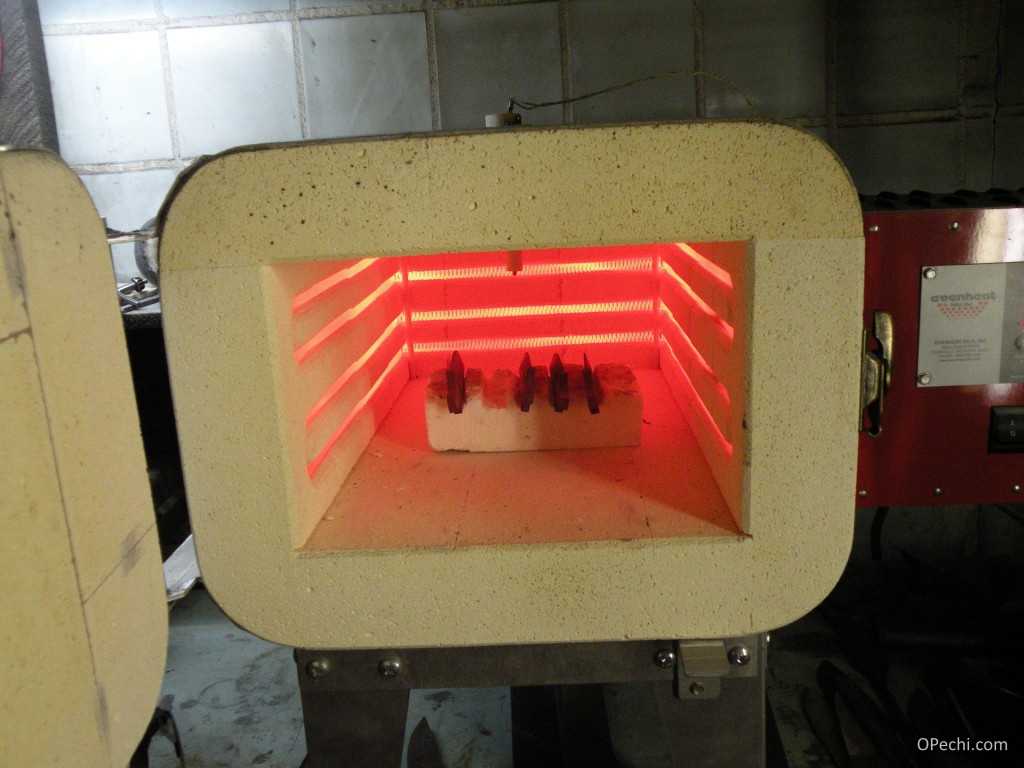

Самодельная муфельная печь

Если муфельная печь будет иметь самодельный корпус, то листовая сталь должна быть толщиной не менее 2 мм, т.к. ей необходимо выдержать внушительный вес готового изделия. Если для корпуса используется старая духовка, то ее края усиливаются стальными уголками.

Изготовление муфеля

Чертеж муфеля

Идеальным материалом для создания самодельного муфеля будет шамотный кирпич. При этом шамотная глина не подходит, потому что она не обладает достаточной теплопроводностью. Для доведения материала до необходимого состояния глину необходимо обжечь при температуре не менее 2000°C, что в домашних условиях сделать нереально.

При использовании шамотного кирпича необходимо учитывать, что нихромовая проволока имеет свойство испаряться, поэтому в самодельных печах лучше не выполнять плавку металлов, имеющих высокую ценность. Для подгонки кирпичных блоков используется болгарка. Для укладки нагревательной проволоки необходимо проделать бороздки. Из кирпичей выкладывается сама печь необходимого размера. При укладке используется огнеупорная смесь, а кирпич на 20 секунд помещается в ведро с водой для лучшего схватывания с раствором.

Сначала выкладывается низ (он собирается сразу на утеплителе, который предварительно обработан термостойким клеем, и на листе стали, который будет низом корпуса), затем стены, потолок укладывается сводом, используя замковый кирпич. Кирпич можно выложить в виде маленького дымохода, когда получится вертикальная печь с муфелем. Затем на внешнюю поверхность собранной печи наклеивается утеплитель в несколько слоев. По размеру изделия варится стальной корпус. Если используется готовый корпус от духовки, то процедура сборки муфеля выполняется в обратном порядке – сначала на внутренние стенки клеится утеплитель, а после этого уже внутри выкладываются кирпичи со швом не более 5 мм.

Муфель

Дверца

Закрывающая деталь изготавливается аналогично корпусу печи. На ней укладывается кирпич, который для поддержания массы и придания дополнительной прочности приваривается стальным уголком. Петли заменяются более мощными, т.к. масса двери будет большая

Важно, чтобы при закрытии дверца как можно плотнее прилегала к корпусу печи. Для этого на предварительно обезжиренные края корпуса и дверцы наносится термостойкий силикон

Можно воспользоваться уплотнителями, которые устанавливают в духовках. Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу.

Схема устройства главного элемента высокотемпературной печи — муфеля

Термопара

Контролировать такую высокую температуру может только один вид датчиков – термопара. В ней используются проволочки из разнородных токопроводящих металлов, обычно это алюминий и хромель. Для точности измерения температуры можно воспользоваться готовыми решениями.

Схема терморегулятора муфельной печи

Просушка готовой печи

Прежде чем начать термическую обработку деталей, готовое изделие должно выстояться несколько недель, чтобы из него ушла вся влага. Кирпич и швы должны быть полностью сухими, потому что при сильном нагреве есть шанс появление расколов и трещин в кирпиче и утеплителе. Печь должна постоять открытой в хорошо проветриваемом помещении. Проверить качество просушки можно включением на минимальную температуру, у готового к работе аппарата не должно быть пара.

Просушка муфеля

Что потребуется в работе

Наиболее удобной в эксплуатации является вертикальная конструкция. Для ее изготовления потребуется:

• болгарка, круги по металлу;
• кусачки;
• сварочный аппарат;
• нихромовая проволока, ø1 мм;
• лист стали толщиной 2,5 мм;
• базальтовая вата;
• уголки;
• кирпич шамотный;
• силиконовый герметик;
• огнестойкая смесь;
• респиратор, пластиковые очки.

Основные элементы конструкции

1. Корпус. Для него подойдет старая электропечка или духовка, которые можно дешево купить по газетным объявлениям. Удаляются все пластиковые составляющие, после чего корпус покрывается антикоррозийной смесью. Если не удается отыскать что-либо подходящее, то корпус можно сварить из листов стали толщиной 2,5 мм, дополнительно укрепив стыки металлическими уголками. Второй вариант предпочтительнее, т. к. позволяет сделать печь любого размера с учетом свободного места в мастерской.

2. Нагревательный элемент является основным компонентом любой муфельной печи. Таким элементом должна стать спираль из нихромовой проволоки ø1 мм. Ее длина зависит от температуры, которую требуется достичь.

1. Термоизоляция конструкции должна состоять из двух слоев. Для внутреннего слоя используется шамотный кирпич, выдерживающий соответствующую температуру. Для кладки подбирается огнестойкий клей. Кирпич обрезается болгаркой. Наружный слой выполняется из базальтовой ваты.

Изготовление корпуса

Из стального листа вырезается прямоугольник соответствующих размеров, сгибается в радиус, а шов заваривается посредством сварочного аппарата. Полученный цилиндр покрывается огнестойкой краской и как только она высохнет, к нему приваривается дно (круг, вырезанный из того же листа). Дно и стенки дополнительно укрепляются арматурой. Объем цилиндра должен просчитываться таким образом, чтобы в нем можно было поместить термоизоляцию.

Корпус из бочки

Муфельные печи: сфера применения

Перечислим сферу применения муфельных печей:

1. Металлургическое производство и исследования в металлургических лабораториях. В муфельных печах разного размера проводят термическую обработку деталей из различных сплавов — закалку и отжиг, отпуск и состаривание. Также в муфелях проводят насыщение поверхности углеродом, азотом, алюминием, кремнием, другими элементами (цементирование, азотирование, цианирование, диффузная металлизация — хромирование, алитирование).

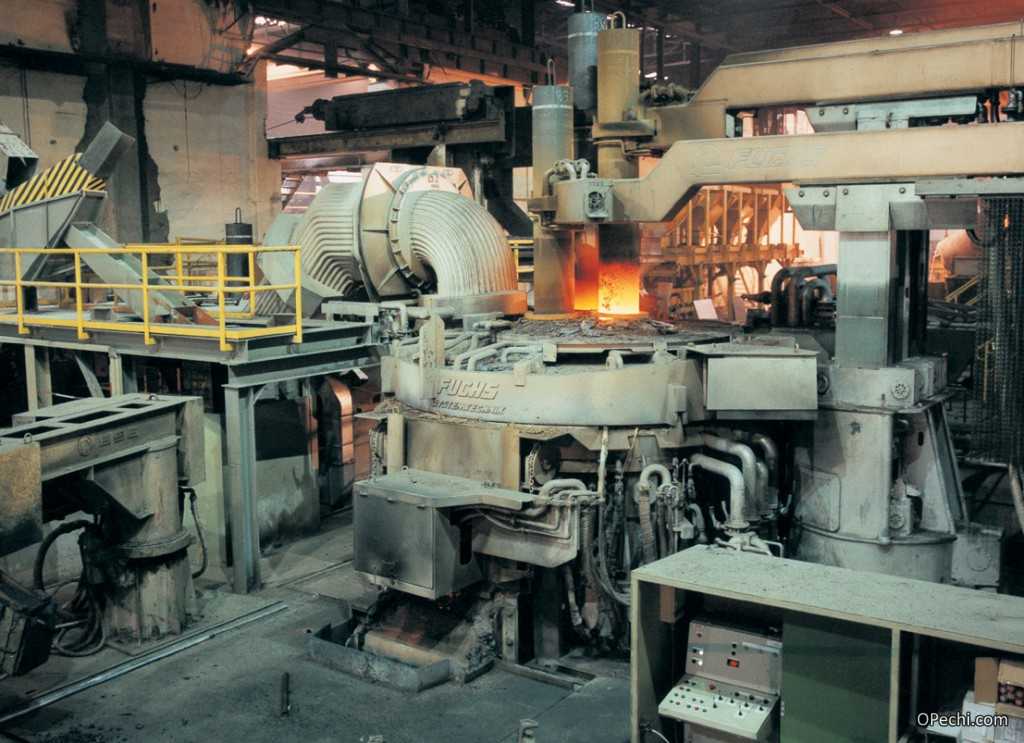

Муфельная печь на металлургическом производстве

2. Переплавка золота и цветных сплавов, при которых недопустимо насыщение сплава посторонними примесями. В такой переплавке необходимо ограничить контакт сплава с продуктами горения или с продуктами окисления нагревательных элементов.

Переплавка металла в муфельной печи

3. Обжиг керамики — используется в процессе производства керамических изделий (посуды, скульптурных украшений из глины). Высокотемпературный обжиг обеспечивает прочность керамической поверхности и её водостойкость.

Обжиг керамики в муфельной печи

4. Сушка электропроводящих материалов и элементов.

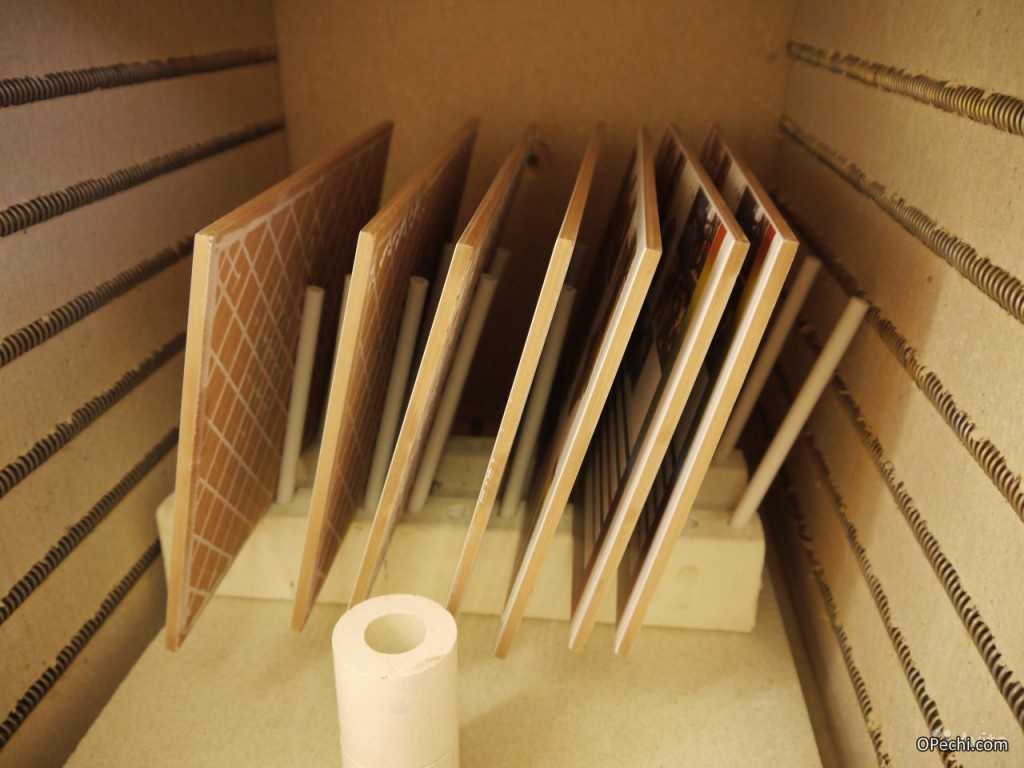

Сушка материалов в муфельной печи

5. Стерилизация инструмента (в медицине).

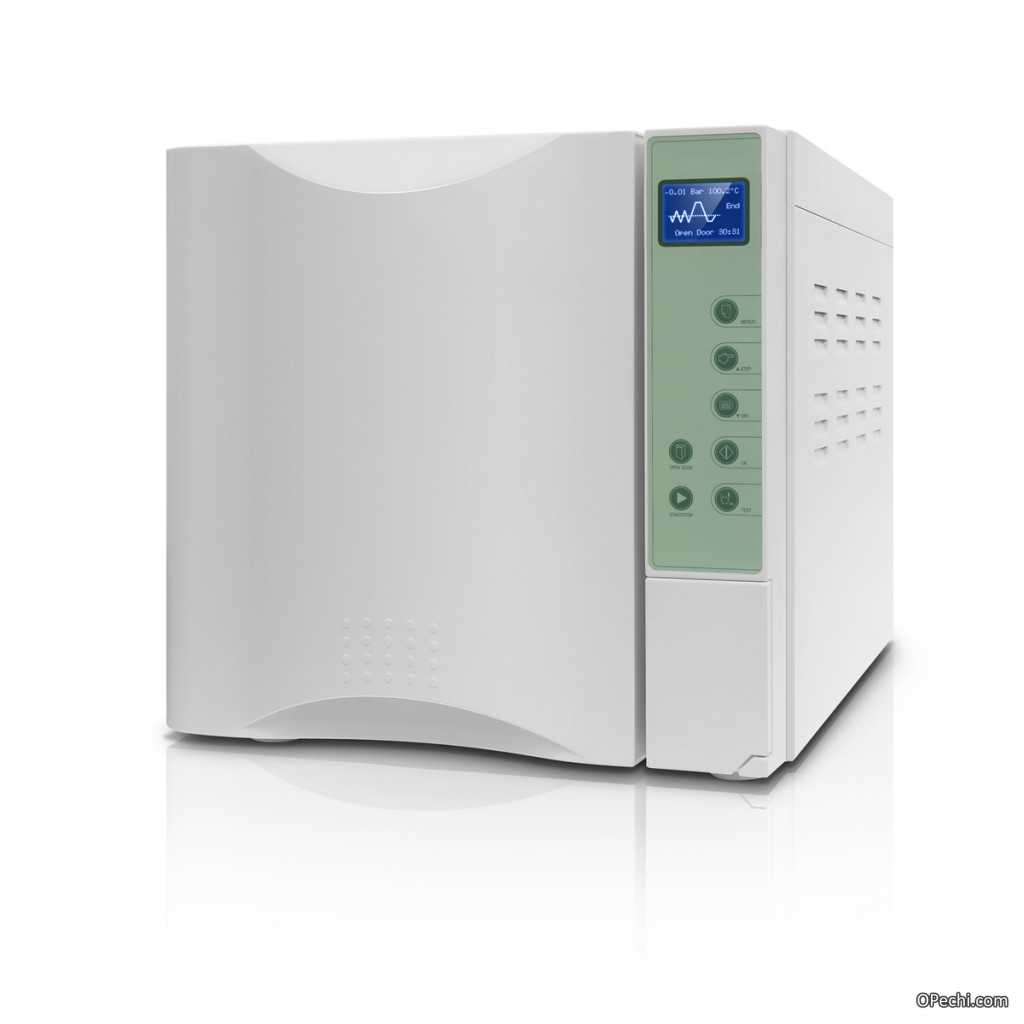

Стерилизация инструмента в медицине

6. Сжигание (кремация).

Кремация в муфельной печи

Особенности муфельной печи для плавки металлов

Как устроены муфельные печи: конструкция

Главный конструктивный элемент печи — муфель. В его камеру загружают детали для термической обработки (или золото для переплавки, медицинский инструмент для температурной обработки, керамику для обжига). Муфель делают из химически инертного материала.

Камеру муфеля располагают внутри печи. При этом пространство между наружным кожухом и внутренней камерой заполняют теплоизолятором. Качественная теплоизоляция определяет КПД работы устройства, а также его безопасность (ограничивает сильный нагрев кожуха и не допускает возможности обжечься об него).

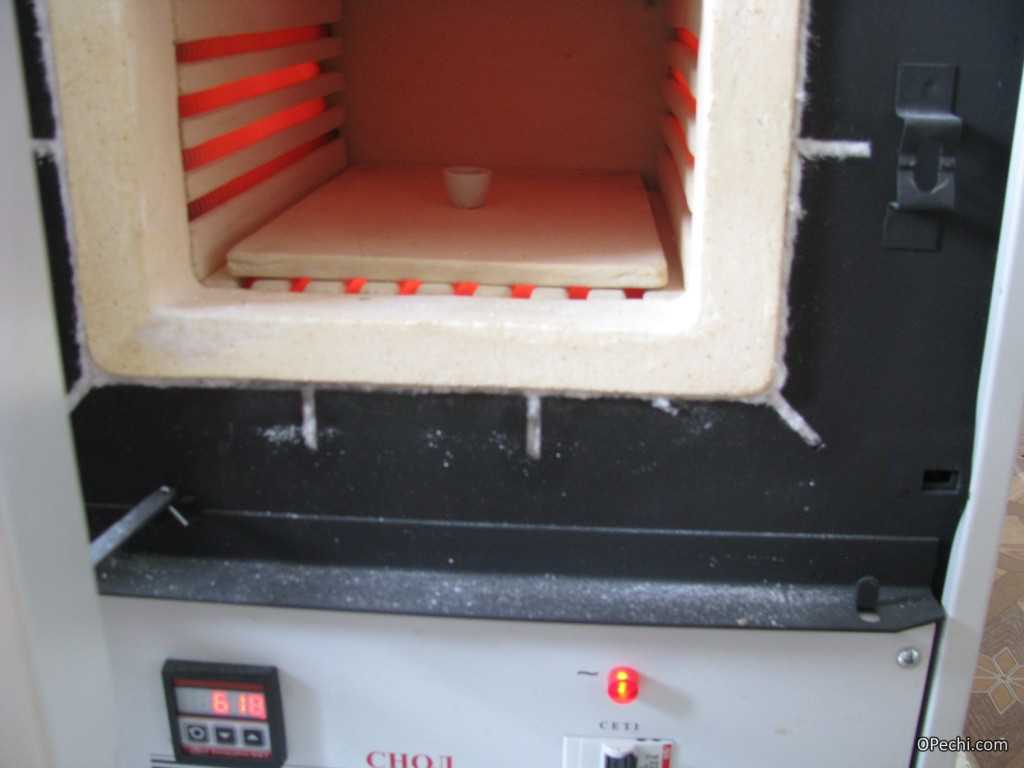

Камера муфельной печи

Нагревательные элементы располагают снаружи муфеля или в его стенках. Они нагревают внутреннюю камеру, которая в свою очередь передают тепло рабочему пространству. Работой нагревательных элементов управляет регулятор. Он контролирует температуру и время нагрева, весь процесс термической обработки. Уровень автоматического регулирования влияет на цену нагревательного устройства. Чем больше регулирующих функций, тем дороже печь.

Муфель: конструкция и материалы

Для изготовления внутренней камеры используются следующие материалы:

• керамика;
• керамическое волокно;
• корунд;
• огнеупорный (шамотный) кирпич.

Выбор материала для изготовления муфеля определяется условиями работы и предназначением печи. Например, муфель из огнеупорных волокон используется для нагрева в нейтральной среде. Корундовые камеры — можно использовать в химических средах. А вот керамический муфель — универсален. Благодаря инертности его используют для различных задач (переплавки, термической обработки, обжига).

Самодельная конструкция муфельной печи

В один и тот же корпус можно загружать муфели из разных материалов (для разных целей нагрева и обработки). Таким образом, внутренняя камера является сменным элементом, который может иметь вид горшка или колпака, загружаться с боку или сверху. Конструктивно муфели делят на следующие группы:

1. Колпаковые (они загружаются сверху в виде колпака, после нагрева отделяются от пода).
2. Горшковые (также загружаются сверху, но имеют вид ёмкости, от пода не отделяются).
3. Простые (садку загружают с боку печи).

Нагревательные элементы

Для нагрева стенок внутренней камеры устанавливают нагревательные элементы. В качестве них используется проволока из термостойкого металла или сплава. При прохождении тока по проволокам они разогреваются и выделяют тепло. Для увеличения площади отдачи проволоку наматывают в виде спирали.

Нагревательный элемент муфельной печи

Также различают открытые и закрытые нагреватели. Открытые нагреватели имеют более высокую скорость нагрева, при поломке — легко заменяются новыми. Но при этом — быстрее окисляются (из-за нагрева) и чаще выходят из строя.

Закрытые нагреватели располагают внутри стенок муфеля. Они защищены от окисления, поэтому более долговечны. Недостатки: более длительный нагрев и большая стоимость ремонта (в случае поломки необходима замена всего муфеля).

Печи-трубы

Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.

Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.

Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.

Кладка огнеупора

На строительном рынке покупаем шамотный кирпич. Этот кирпич предназначен для кладки топок печей и каминов. Данный кирпич способен выдерживать длительное воздействие тепла при температуре 1000 градусов и многократные циклы остывания и нагрева, обладает высокой теплоёмкостью и тепловой инерцией. В качестве связующего лучше всего купить специальную огнеупорную сухую смесь для кладки шамота.

Подгонка и разметка

• Раскладываем на ровном полу боковые и заднюю стенки будущей камеры таким образом, чтобы задняя стенка оказалась между боковыми, как бы получилась «развёртка».
• Толщину будущих швов имитируем проволокой диаметром 3-5 мм.
• Подгоняем кирпичи друг к другу. При необходимости кирпичи подрезаем на камнерезном станке или болгаркой
• Затем размечаем на стенках трассу будущей нагревательной спирали.
• На кирпичах прорезаем канавки под спираль.

Вид рабочей камеры изнутри. Верх выполнен в виде свода.

Камера

Кладка кирпичей должна быть очень плотная. Толщина швов — не более 5 миллиметров.

• Кладочная смесь разводится водой в соответствии с инструкцией завода-производителя.
• Каждый кирпич перед кладкой погружаем в ёмкость с водой на 15-30 секунд, для того чтобы вода заполнила поры кирпича.
• Выкладываем донышко будущей печки.
• Затем выкладываем стенки.
• Вертикальные швы кладки не должны совпадать между собой.
• Верх выкладываем в виде свода с замковым камнем.

Дверца

На дверке тоже надо закрепить шамотный кирпич.

• Для этого внизу дверки привариваем или закрепляем на клёпки тонкий уголок или квадратную трубу. Уголок будет принимать на себя вес кладки, то есть будет работать не только раствор.
• В кладочный раствор добавляем цемент, до 20%.
• На металлическую поверхность дверки прикрепляем оцинкованную сетку с ячейкой 20×20 миллиметров.
• Дверку снимаем, кладём горизонтально и на ней укладываем шамотный кирпич.

Уплотнение

Для повышения эффективности работы печи, нужно исключить потери тепла через неплотности дверцы. Герметичность можно увеличить термостойким силиконом.

• Для этого тщательно обезжириваем кромки кирпича в местах примыкания.
• Наносим разделительное средство на торцы стенок камеры в местах примыкания. Это может быть даже солидол.
• Наносим «колбаску» из термостойкого силикона на дверку.
• Закрываем дверь.
• Силикон приклеится на дверку, а на торцы стенок камеры не приклеится из-за разделительного средства. Фактически получится уплотнительная силиконовая лента на дверке.
• Разделительное средство с торцов камеры отмываем, например, спиртом.
• Силикон не сможет долгое время выдерживать воздействие тепла, поэтому периодически нужно будет делать ремонт для восстановления герметичности дверцы. Заключается ремонт в том, что прокладку из силикона изготавливают повторно так же, как описано выше.

Для исключения потерь тепла очень важно плотно и надёжно запирать дверку рабочей камеры. В полукустарных условиях возможно изготовление винтового или клинового запирающего устройства

Запирающее устройство

Винтовое запирающее устройство

Нагревательная спираль

Прокладываем нагревательную спираль

Для выработки тепла, нам понадобится нагревательный элемент. Его можно сделать из спиралей нихромовой или фехралевой проволоки. Диаметр проволоки — 1 миллиметр, диаметр спирали — 6 миллиметров. Можно приобрести уже готовые спирали, а можно и сделать их самостоятельно. Два электрических контура спиралей позволят ступенчато регулировать тепловую мощность печи. Спирали в канавках закрепляем скобками из этой же проволоки, которые заделываем в шов.

Электрическую часть коммутируем таким образом, чтобы получились три ступени мощности:

• Первая ступень мощности: два контура спиралей включаются последовательно.
• Вторая ступень мощности: нижняя спираль подключается отдельно. Нижняя ступень предпочтительнее, для того чтобы происходил более равномерный прогрев по высоте камеры.
• Третья ступень мощности: оба контура включаются параллельно.

Сушка печи

Сушить печку надо в сухом тёплом месте с вентиляцией.

• Продолжительность процесса сушки может быть до нескольких недель.
• Не нужно стремиться быстрее высушить печку путем воздействия тепла, если сушить интенсивно и принудительно, то может потрескаться шамотная глина и потребуется ремонт с повторным выполнением кладки.
• Перед работой включите самую слабую ступень, и если нет пара, значит, печь просохла.

Итак, мы с вами обсудили как сделать муфельную печь, работающую на электричестве, в кустарных условиях. Не забывайте, что обязательно соблюдение правил техники безопасности выполняя монтаж и ремонт данного высокотемпературного отопительного устройства.

Блок управления.




Расключения на задней стороне Ш4501. Для
непонятливых на пластмассовой крышечке ещё раз приведена схема
расключений

Прошу обратить внимание- компенсационный провод должен идти
до самого клеммника с компенсационной катушкой. Такая арматура для индикаторных ламп уже не
выпускается, поэтому рекомендую применить современные типа
XB2-EV161

Они бывают красного, жёлтого, зелёного, белого и синего
цветов. Схема электрическая блока управления. Если
не найдёте достаточно мощный тумблер включения блока управления, то
поместите его после контактов реле ПЭ23. Реле идёт в комплекте с
прибором Ш4501. Мощность контактов реле 500 ВА в цепи переменного тока.
На схеме не показано- 3 группы контактов у меня в параллель, поэтому
коммутируемая мощность до 1500 ВА. На схеме исправлено- лампа ТЛЗ
подходит к нормальнозамкнутым контактам, ТЛО к нормальноразомкнутым.

Реализация монтажа блока управления в этой
коробке. Регулятор засовывается спереди по лыжам. Подсоединяется разъём
(справа). Реле крепится на задней крышке изнутри.



Печь в сборе. Вид сзади. Как видите,
провода термопары и выводы нагревателя охлаждаются просто на воздухе,
без излишеств. Провода нагревателя подключаются через клеммник,
желательно с керамическим основанием. Рекомендую использовать
керамическое нутро от розетки или керамического патрона лампы.
 Выводы термопары тоже через клеммник. К этим же контактам клеммника
подключается отрезок соответствующего градуировке компенсационного
провода. Если это будет обычный провод, то прибор будет врать на
величину разности температур между этим клеммником и задней панелью
Ш4501 с измерительной катушкой. Снаружи на задней крышке смонтирована
накладная розетка для подключения нагрузки, а на задней крышке коробки
муфеля клеммник для подключения термопары. Это позволяет использовать
этот блок управления не только с этим муфелем, но и для регулирования
температуры в других ваших устройствах. Достаточно прикрутить термопару
такой градуировки к клеммнику и всунуть вилку в розетку.

 Немного о самодельной термопаре. Для
окончательной бюджетности нашей печи я применил самодельную термопару
градуировки ХА. Я предпочитаю самодельные термопары не из-за жадности, а
просто потому, что они обладают меньшей инерционностью по сравнению с
заводскими. Хотя есть риск сжечь входные цепи регулятора. Подробно на
изготовлении такой термопары я останавливаться не буду, потому что этот
процесс хорошо освещён в литературе (Бастанов.
300 практических советов) и в интернете.

Материалом послужили жилы из компенсационного провода градуировки ХА. Концы сварены
вольфрамовым электродом в атмосфере аргона. Если так сварить вам слабо,
тогда как это описано в книгах в графите с бурой с помощью мощного
трансформатора.Затем термопара засовывается в
керамическуюдвухканальную МКР трубку. Тут уж
вам, пардон, придётся раскошелиться.

Нагревательная камера в сборе. Стенка
долеплена, замазаны щели. Затем вокруг устья муфеля наносится замазка с
некоторым излишком. Затем накрывается полиэтиленом и крышка закрывается.
На замазке отпечатывается рельеф крышки. Полиэтилен снимается и всё это
хозяйство сушится. Зазоры между крышкой и камерой минимальны.

Муфель в сборе. После укладки спирали, она
обмазывается тем же составом, из чего состоит муфель. Концы спирали
крепить петлёй из стеклоленты со слюдой. Не забудьте под спираль
положить закладной стержень. Когда муфель высохнет, стержень вынимается
и остаётся отверстие под термопару.

Муфель без обвязки

Обратите внимание на
пазы на углах муфеля. Они для того, чтобы спираль при обмазке не
смещалась

Внизу канавка для термопары. Термопара должна находиться в
непосредственной близости от спирали.

• Оборудование
  • Плавильная тигельная электрическая печь
  • Вакууматор (малый)
  • Вакууматор (большой)
  • Восковой инжектор
  • Восковой инжектор малый
  • Компрессор- вакуумный насос
  • Печь муфельная электрическая (малая)
  • Печь муфельная из ШВП
  • Регулятор температуры печи
  • Газовая муфельная печь
  • Газовая тигельная печь
• Инструмент
  • Сверлильный станок- минитокарка
  • Горелки самодельные. Часть 1
  • Горелки самодельные. Часть 2
• Приспособления
  • «Третья рука»
  • Третья рука с шарниром
  • Вальцы ручные
• Блоки питания
  • Нестабилизированный для бормашин
  • Регулятор мощности, не создающий помех
  • Блок питания 0-40 В 160 мА
  • Блок питания 0-36 В 4 А
  • Блок питания 0-30 В 10 А

Классификация муфельных печей

По типу нагревательных элементов муфельные печи подразделяют на:

• электрические;
• газовые.

По предназначению они делятся на:

1. для плавки металла;
2. для обжига керамики;
3. для плавки стекла;
4. для закалки металла;

Бывают также промышленные и самодельные муфельные печи.

Промышленная муфельная печь с автоматикой

Но печи, работающие на газу сделать в домашних условиях невозможно, хотя газ и дешевле электричества, так как подобные эксперименты запрещены законодательством. Электрическое управление печью обеспечивает удобство регулирования температурного режима.

По конструктивному типу муфельные печи делят на:

• горизонтальные (наиболее простые);
• вертикальные или горшкового типа;
• колпаковые;
• трубчатые.

Нагрев может производиться в воздушной среде, в вакууме или в газовой среде. В домашних условиях есть возможность только для конструирования печи с термической обработкой изделий в воздушной среде.

При самостоятельном выполнении муфельной печи ей можно придать желаемую форму и объем, оформить ее в подходящем для интерьера стиле.

Основные части конструкции

1. Внешняя часть печи, оболочка (корпус).В качестве корпуса для будущей муфельной печи удобно использовать вышедшую из употребления газовую плиту, точнее духовку от нее или электрическую печку. Для их использования демонтируют все пластиковые детали. В случае, когда нет возможности использовать такие варианты корпуса, его сваривают из листового металла (толщина не менее двух миллиметров).

2. Теплоизоляционный слой. Эта часть конструкции крайне важна. От ее качества зависит КПД печи и теплопотери, которые она понесет. Внутренний слой термоизоляции – это огнеупорный (шамотный) кирпич, способный выдержать температуру до одной тысячи градусов.

3. Внешний слой, сокращающий потери тепла в окружающее пространство, прокладывают из перлита или базальтовой ваты. Асбест использовать небезопасно, при его нагревании происходит выделение в атмосферу канцерогенных веществ.

4. Элементы, непосредственно нагревающие рабочее пространство. Нагревательными элементами внутри муфельной печи служат спирали, скрученные из нихромовой или фехралевой проволоки. Толщина 1 мм. Нихромовая (никель-хромовая) проволока очень пластична и устойчива к коррозии.

5. Фехралевая (алюминий, хром, железо) проволока несколько дешевле из-за отсутствия в составе алюминия и также обладает необходимыми свойствами для ее применения в муфельной печи.

Список материалов и инструментов  для сборки конструкции

1. болгарка (машинка для шлифовки и резки материалов) с отрезными кругами для металла;
2. сварочный аппарат;
3. листовая сталь толщиной >2мм;
4. металлические уголки;
5. шамотный огнестойкий кирпич;
6. огнеупорная смесь;
7. силикон термостойкий;
8. базальтовый термоизолятор (вата, плотностью 200 кг/м3) или перлит;
9. защитные очки и респиратор;
10. нихромовая (фехралевая) проволока сечением 1 мм;
11. кусачки или ножницы по металлу.

Изготовление муфеля.

Муфель можно изготовить множеством разных способов. Можно взять готовую
керамическую трубу. Лучше всего муллитокремнезёмистую МКР, можно трубу от
старого реостата, от плавкого большого предохранителя. Если предпочитаете
прямоугольную камеру, то лучше лепить самому. Поскольку мой сайт заточен на те
практические конструкции, какие мне удалось сделать самому, то вот рецепт моего
муфеля.

Каолин (каолиновая глина)- 1 часть. Можно найти
возле фарфорового завода. Привозят вагонами для производства фарфора, фаянса,
электротехнической керамики. Если нет, пойдёт любая глина пожирней.
 Песок- 3 части. Лучше карьерный песок, нежели речной.
 Всё это тщательно перемешиваем, затворяем водой до состояния, когда комок ещё
не растекается, а держит форму и оставляем в полиэтиленовом мешке на пару дней.
Затем достаём и снова перемешиваем до однородного состояния. Затем уже лепим
муфель.
 Отступление.
 Сейчас в продаже есть много того, чего ещё недавно не было. Сейчас я для
подобных работ пользуюсь вот таким связующим. Мертель екатеринбургского ооо Печник и его
характеристики. Стоит иметь в виду, что это готовый мертель, т. е. в нём
уже присутствует наполнитель дабы при сушке не терял объём. Поэтому
добавлять к нему крупную фракцию, такую как песок уже в меньшем объёме.



Итак, лепка муфеля. Прямоугольный муфель лепится в прямоугольном фанерном или из крагеса
ящике. Муфель с ровным подом и арочным сводом лепится в таком же ящике. Размер ящика равен внешнему размеру муфеля плюс
3-6 % усадки. Лепится всегда изнутри ящика, поскольку муфель при сушке сжимается
и при лепке снаружи трещины неизбежны. Чтобы смесь не прилипала к стенкам ящика,
стенки изнутри прокладываются полиэтиленом. Если смесь полусухая, то можно
положить бумагу. Так можно сэкономить время сушки.
 После того, как муфель вылеплен, оставляют сохнуть на несколько дней. Когда
стенки муфеля наберут необходимую прочность, переворачивают и снимают коробку с
муфеля. Далее, если муфель недостаточно прочен для обмотки спиралью, его
несколько дней сушат на батарее или в печи. Затем медленно обжигают до 900
градусов. Если у вас напряжёнка с обжигом, в крайнем случае можно оставить сухой
необожжённый муфель. Но прочность будет уже не та.
 Если муфель достаточно прочен, то обматывают спиралью, наносят обмазку и в
сборе сушат и обжигают. В сборе это делать предпочтительней, поскольку обмазка
лучше будет держаться на полусыром муфеле. Внимательно следите, чтобы внутри
спирали не было пустот, всё было заполнено обмазкой. Иначе будет локальный
перегрев нихрома.

Пошаговая инструкция по изготовлению

1. Лучше всего для корпуса подойдут металлические коробки бытовых приборов (например, старой стиральной машины), если таковых не оказалось, придется сделать корпус из оцинкованной стали.
2. На дно корпуса приваривают уголки для укрепления основания. Вместо них можно использовать металлические трубы 1,5 см в диаметре. К углам основания приваривают ножки из тех же материалов. Так же укрепляют верхнюю часть корпуса, дверь и стенку, на которую эта дверь будет крепиться.
3. Дно и внутренние стенки конструкции обкладывают слоем базальтовой ваты в 1 см и закрепляют его с помощью металлических уголков. Закрывают слой металлическими листами.
4. Укладывают на дно будущего агрегата легкие огнеупорные кирпичи марки «ШЛ» или волокнистые шамотными плитами, которые нарезают по размеру. Для связывания кирпичей используют мертель, шамотную глину или кладочную смесь. Для качественной фиксации кирпичей на металлической поверхности в смесь добавляют 30% цемента.
5. Кладку кирпичей осуществляют максимально близко друг к другу, на расстоянии не более 0,5 см. Огнеупорную смесь растворяют в воде, перед установкой каждый кирпич увлажняют. Вначале закладывают дно корпуса. Затем поднимают стены и заканчивают верхнюю часть, укладывая кирпичи с небольшим уклоном вверх. Дверку тоже выкладывают кирпичом таким образом, чтобы заложенный слой входил в отверстие в корпусе.
6. Приваривают петли к корпусу и подгоняют дверь так, чтобы зазор между кирпичной кладкой двери и стен был минимальным. Чтобы достичь герметичности при закрывании двери, слой кирпича необходимо уплотнить. Лучше всего для этого подойдет термостабильный уплотнитель или обычный силикон.
7. После того, как кладка высохнет, в кирпичах делают канавки для укладывания в них нихромовой спирали с диаметром витка от 0,5 до 0,7 см. Канавки делают такой же глубины. Спирали фиксируют любым удобным способом: с помощью укрепления проволокой или МКР-трубки, сделав углубление в кирпиче под углом. Витки спирали не должны соединяться друг с другом.
8. Прокладывают 2 контура для возможности регулировки температуры. Концы спиралей выводят на верхнюю часть корпуса через сквозные отверстия в верхних кирпичах и фиксируют их на керамической пластине болтами.
9. На переднюю сторону печи устанавливают переключатель с тремя контактами с одной стороны и двумя — с другой. Провода питания (ноль и фазу) подключают к стороне с двумя контактами. Оставшиеся 3 контакта соединяют проводом с керамической пластиной. Такое подключение необходимо для регулировки включения спиралей поочередно или вместе.
10. Для безопасного использования печи устанавливают усиленную розетку с заземлением. Можно подвести питание к прибору из щитка через отдельный автоматический выключатель.
11. Готовый аппарат просушивают на солнце или возле радиатора в течение 1-2-х месяцев. Завершают работу над печью прогрев ее несколько часов при минимальной температуре до тех пор, пока не перестанет клубиться дым. Мини-муфельная печь своими руками готова к использованию.

Как правильно подключить муфельную печь к источнику энергии

При отсутствии опыта работы с электрическими приборами лучше обратиться к электрику-профессионалу. Для подключения устройства к сети необходимо приобрести:

• терморегулятор;
• большой клеммник из термостойкой пластмассы;
• маленькие клеммники из термостойкого пластика для сращивания проводов;
• контактор (пускатель электромагнитный);
• электрический провод двужильный;
• вилку электрическую;
• стандартный кожух для электрощитка.

Для данной печи выбран терморегулятор одноканальный М-1-К, который регулирует температуру рабочей камеры до 1300 градусов. Прибор способен работать по сложному графику, с его помощью задают время и температуру нагрева.

Справка. Сечение нихромовой проволоки и ее длину, диаметр витка спирали, сечение соединительных проводов и другие параметры электрической схемы рассчитывают по справочникам и выбирают заранее.

Элемент имеет 7 разъемов для подключения (две клеммы для проводов питания, две — для подключения термопары, три — для реле). Управление прибором осуществляется четырьмя кнопками. Когда терморегулятор включен, горит индикаторная лампочка. К устройству прилагаются два кронштейна для крепления в щитке и подробная инструкция по подключению.

Монтаж блока

Монтаж блока проводится в следующем порядке.

• Контакты термопары и спирали изолируют и клеммниками соединяют с двужильными проводами.
• К проводу питания присоединяют вилку.
• В щитке крепят терморегулятор, контактор и большой клеммник.
• К терморегулятору через контактор и клеммник подсоединяют термопару, спираль муфеля, провод питания с вилкой.

Электрическую муфельную печь обязательно заземляют.

Как сделать корпус

Вырезаете из листа прямоугольник нужного размера, загибается в цилиндр и заваривается шов. Далее из этого же листа вырезаете круг соответствующего диаметра и привариваете его к цилиндру. У вас получается подобие металлической бочки, стороны и дно которой стоит усилить арматурой и уголками.

Фото 6 Корпус печи из бочки

Корпус может быть и прямоугольным – форма никак не влияет на качество печи и эффективность разогрева. На видео вы посмотрите, как сделать прямоугольную муфельную печь своими руками из аналогичных материалов.

https://youtube.com/watch?v=wLyapECGaIM

Видео 1 Муфельная печь своими руками с описанием

Основные виды муфельных печей

По особенностям конструкции печи могут быть:

• трубчатыми;
• цилиндрической формы;
• вертикального расположения;
• горизонтального расположения (простейший вариант).

Термическая обработка может осуществляться в воздухе, вакууме либо инертном газе, но в домашних условиях возможен лишь первый вариант.

В зависимости от типа ТЭНа муфельные устройства бывают:

• газовыми;
• электрическими.

Эксплуатация приборов на газу обходится дешевле, но их самостоятельное изготовление запрещено законом. Электрические обходятся дороже, но обладают существенным преимуществом – возможностью точной регулировки температурного режима.

Устройство промышленной муфельной печи
