Назначение разного вида флюсов для пайки

Принципы классификации

Каждый, кто занимается пайкой, должен иметь представление о том, какие флюсы существуют. Есть несколько общеизвестных и вполне доступных веществ, например, бура или канифоль, на основе которых делают другие составы.

Вообще же, виды флюсов разнообразны, как разнообразны материалы деталей и способы пайки. Подходы к классификации отображает ГОСТ. Деление на группы происходит по нескольким признакам:

  • температурному диапазону применения;
  • виду растворителя (спиртом или водой растворяются флюсовые вещества);
  • виду активатора (основное вещество, вызывающее защитные процессы);
  • физическому состоянию (порошок, жидкость, паста, гель).

Флюсы проявляют максимальную активность в разных диапазонах температур. Одна группа рекомендована для пайки при относительно низких температурных показателях, до 450 ℃; вторая – при температурах, превышающих указанное значение.

Существует также деление флюсов по механизму действия, тесно связанному со свойствами активатора. Реакции взаимодействия с материалами деталей могут иметь химический или электрохимический характер. В некоторых ситуациях флюсы обеспечивают только защиту, в других оказывают реактивное действие.

Несмотря на разнообразные характеристики составов, требования к ним едины. Средство должно обладать строго определенной текучестью, чтобы состав покрывал рабочую площадь деталей, но не вытекал за ее пределы.

Препараты не должны вступать в неконтролируемые реакции. Флюс всегда должен иметь меньшую плотность и способность к адгезии (прилипчивость), чем масса припоя.

Флюсовые компоненты не могут подлежать выгоранию или испарению. Очень важна заключительная стадия. Нужно иметь возможность после окончания работы легко очистить место пайки от налета.

Распространённые виды

Имея в наличии специальный высокотемпературный паяльник и такой же припой, алюминий можно спаять, к примеру, с использованием канифоли.

Канифоль

Хотя канифоль является простейшим органическим флюсом, такой способ пайки требует отсека, из которого откачан воздух. Самостоятельно в домашних условиях спаять алюминий в безвоздушной среде весьма затруднительно. Жало паяльника обработано так, что на его конце имеется специальная канавка, облегчающая зачистку алюминиевой проволоки.

Порошковые

Чтобы избежать данных затруднений, и придуманы высокоактивные флюсы. Один из таких видов – порошковый состав. Пайка с его помощью требует паяльной лампы – газовой горелки, создающей концентрированный, узконаправленный поток пламени. Но отдельно вводить кислород в пламя запрещается – флюс быстро выгорает, а на спаиваемых деталях в точке соединения образуется новая окисная пленка.

Простейшие порошковые флюсы – лимонная и ацетилсалициловая кислоты. При пайке они выделяют большое количество паров, содержащих органические соли на основе этих кислот. Вдыхание этих паров небезопасно. Альтернатива – высокотемпературный порошковый флюс на основе натриевой соли борной кислоты: только при температуре свыше 700 градусов он приобретает вязкость, и его применение для алюминиевых сплавов весьма ограничено.

Паяльный жир можно измельчить в порошок. Он изготавливается на основе любого тугоплавкого жира, технического вазелина, парафина и иных органических реагентов, сохраняющих твёрдость при комнатной температуре. В качестве основных неорганических реагентов – вода, «очищенная» от ионов, хлорид цинка и хлорид аммония.

Жидкие

Жидкий флюс часто содержит в себе минеральную кислоту либо соль на её основе. Испарение этого флюса при пайке ещё более опасно для глаз и органов дыхания, чем всё те же лимонная и «аспириновая» кислоты.

Его основное достоинство – наивысшее качество пайки. Кислота, вступая в реакцию с алюминием, образует на его поверхности солевой слой, легко поддающийся пайке. Недостаток жидких флюсов – их остатки нужно смывать после окончания работ, чтобы не допустить коррозии.

Канифольная группа

Одну из исторически первых групп составляют канифольные флюсы.

Техническую канифоль получают из древесной смолы, поэтому флюсы на ее основе иногда называют смолосодежащими.

Светлая канифоль не содержит никаких добавок, имеет нейтральный характер. Такой флюс удобен для работы с обычным паяльником. Средство продается в готовом к использованию виде, предназначено для пайки меди и медных сплавов легкоплавящимися припоями.

содержит одну пятую часть канифоли, четыре пятых части этилового спирта. Смесь готовят простым растворением смолы в этаноле, применяют для пайки в труднодоступных местах деталей из меди и медных сплавов, для которых используют легкоплавкие припои.

Канифольно-глицериновый флюс – трехкомпонентная смесь, содержащая 89 % этилового спирта, 14% трехатомного спирта глицерина, 6% канифоли.

Состав готовят следующим образом: сначала в этаноле растворяют глицерин, потом туда добавляют канифоль. Флюс рекомендуют использовать для герметичной пайки легкоплавкими припоями деталей из медных сплавов или чистой меди в труднодоступных местах.

Остатки флюсов с канифолью после окончания работы хорошо удаляются кисточкой, смоченной в ацетоне или спирте. Все представленные выше флюсы не являются активными.

Подготовка проводов к спаиванию

Спаиваемые провода требуют подготовки. Для ее выполнения необходимо соблюдать следующие правила:

  1. Запрещена пайка проводов, находящихся под напряжением. Возникает риск короткого замыкания на корпус паяльника.
  2. С токоведущих жил снимается изоляция. Здесь пригодятся кусачки или нож. Все зависит от сечения и типа проводки.
  3. Если необходимо припаять тонкие слаботочные жилы, достаточно снять 15-20 мм изоляции. В компактных электронных устройствах хватит 1-2 мм.
  4. При пайке в распределительной коробке провод зачищается не менее чем на 50 мм. Затем выполняется скрутка, далее сама пайка.
  5. Если соединяемые проводники слишком грязные и окисленные, то флюс не поможет. Придется снять загрязнение при помощи ножа или надфиля.
  6. Для пайки эмалированных проводов с них следует снять изоляцию. Она легко удаляется с помощью ножа, надфиля или пламени зажигалки.

Этапы пайки медных труб

Для соединения элементов медного трубопровода применяют пайку, используют газовое оборудование для подогрева. Последовательность действий:

  1. Аккуратно обрезать трубу. Для этого необходимо использовать специальный труборез.
  2. Очистить губкой или салфеткой соединяемые детали от грязи, масла, пыли.
  3. С помощью грубой ткани или «металлической шерсти» снять с поверхности трубы и внутренней части фитинга окисную пленку.
  4. Нанести на трубу тонким ровным слоем флюс.
  5. Надеть фитинг.
  6. Греть горелкой до изменения медью цвета в зоне контакта с пламенем.
  7. Внести в зону пайки необходимое количество припоя.

Качество шва во многом зависит от равномерного прогрева деталей. Теплопроводность меди высокая, достаточно равномерно прогревать горелкой место стыка, водить ее по окружности, не держать долго на одном месте.

Для соединения двух труб можно обойтись без фитинга, достаточно расширить конец одной трубы специальным приспособлением и после нанесения флюса на обе спаиваемые поверхности, одеть ее на вторую.

Низкотемпературным способом можно паять медную проволоку и микросхемы. Для этого нужно очистить от грязи место соединения. Нанести флюс. Разогретые концы провода можно просто опустить в порошкообразную канифоль. После этого поднести припой и расплавить его. Вместо горелки используется паяльник.

На основе спирта

Для обычной пайки деталей из драгоценных и цветных металлов, важной работы с изделиями из черных металлов применяют раствор. В нем содержится этанола – 75%, канифоли – 24%, хлорида цинка – 1%

Все компоненты флюса растворяют накануне.

Если нужно получить особенно прочное соединение при пайке таких же деталей, то применяют пасту. В ее состав следует ввести 80% вазелина, 16% канифоли, 4% хлорида цинка. Остаточный налет после окончания работы легко удаляется кистью, смоченной в ацетоне.

Паять никелевые, платиновые изделия рекомендуют с флюсом, в состав которого преимущественно входит этанол с добавкой 3% глицерина и 1,4 % хлорида цинка. После окончания пайки рабочее место промывают обычной водой.

Для радиомонтажной пайки применяют флюс из этанола (от 63% до 74%), канифоли (от 20% до 25%), хлорида диэтиламмония (от 3% до 5%) и 1-2% триэтаноламина. Остатки смеси по окончании пайки можно смыть ацетоном, спиртом или оставить на поверхности.

Для многих металлических сплавов (железа, нихрома, серебра, бронзы, цинка, нержавейки) подходит флюс из 70% этанола, 22% канифоли, 6% хлорида фениламмония и 2% триэтаноламина.

Хорошими качествами обладают флюсы из 75% этилового спирта, 25% канифоли и 5% метафенилендиамина или солянокислого гидразина. Они удовлетворяют всем требованиям пайки.

Универсальный состав при нагревании может выделять летучие компоненты. Поэтому пайку нужно проводить в присутствии работающей вентиляции. Хранение флюсов на основе этанола требует особых условий.

Емкость с раствором должна быть закрыта герметично. Если флакон оставить слегка приоткрытым, спирт начнет улетучиваться, Это приведет к увеличению концентрации оставшихся реагентов, изменению свойств флюса.

Некоторые типы флюса для пайки медных труб

В XXI веке ассортимент, который предлагают производители флюса для пайки меди, просто огромен. Раньше такого разнообразия в выборе не было, обывателю был доступен лишь довольно ограниченный набор.

Однако сейчас изготовители непрерывно изменяют состав смеси, отчего увеличивается и количество предлагаемого товара. Во всём этом многообразии наиболее часто приобретаемыми и используемыми типами материалов являются:

Флюсы с содержанием канифоли

Эти материалы экономичны и поэтому очень популярны. Такие смеси элементарны в приготовлении, так как требуют минимального набора ингредиентов: солей натрия и уже упомянутой канифоли.

Однако его приготовление займёт определённое время. Те, кто ценит своё время, могут приобрести состав на основе канифоли в специализированном магазине.

К недостаткам таких смесей можно отнести необходимость повышенного внимания, которое нужно уделять температурному режиму при пайке.

Это связано со свойствами канифоли: при достижении критически высоких температур данный материал может обуглиться, что портит всю проделанную работу.

Флюсы с содержанием салицилата

В составе таких смесей тоже немного ингредиентов, что делает их доступными для изготовления дома. Для приготовления необходимо измельчить таблетки ацетилсалициловой кислоты (Аспирина).

Полученный порошок смешивают со специальным вазелином (альтернативой является этиловый спирт). Такой смесью можно пользоваться при проведении пайки мелких деталей и техники.

Не рекомендуется применение состава такого типа в отношении медных труб. Для этого больше подходит заводской вариант. Такой материал довольно востребован у начинающих мастеров, ведь он гарантирует аккуратный и ровный шов.

Антикоррозийные флюсы

Они состоят из большого количества различных компонентов, поэтому вряд ли представляется возможным их изготовление дома.

Такие смеси, исходя из названия, обладают защитными свойствами, предохраняя сварочный шов от раннего ржавления и окисления, при этом удаляя из зоны пайки ненужную влагу.

Как уже говорилось, флюсы представлены в продаже в различных формах: жидкости, пасты и порошки. Консистенция состава не имеет никакого влияния на результат сварочных работ, поэтому выбор формы основан на вкусах каждого мастера.

Кому-то сподручнее работать с пастообразным материалом, который остаётся на поверхности медных труб, не растекаясь, а кому-то, наоборот, нравится жидкий состав.

Считается, что флюс, имеющий консистенцию порошка, наименее удобен для новичков, так как его использование занимает больше времени, чем использование других форм, и к тому же требует определённой сноровки.

Жидкие смеси, которые продаются и хранятся в бутылках, как правило, дешевле остальных, а вот пастообразные считаются самыми дорогими. Жидкий состав требует одновременного использования припоя.

Смесь в виде пасты упрощает и ускоряет работу по пайке, так как её удобнее всего наносить. Кроме того, прочность сварочного шва при использовании пастообразного материала является самой высокой.

Поэтому начинающим мастерам для сварки труб из меди можно порекомендовать использование пастообразных смесей. Такие составы представляют собой оптимальные по удобству и соотношению цена-качество варианты.

Применение флюса

Способ применения данных веществ определяется их агрегатным состоянием и химическим составом:

  • Твердую канифоль наносят на спаиваемые поверхности жалом паяльника, на котором уже есть расплавленный припой;
  • Паяльную кислоту наносят на спаиваемые детали или поверхности небольшой кисточкой, ватной палочкой или простой спичкой;
  • Жидкий спирто-канифольный флюс наносится при лужении с помощью небольшого носика дозатора, установленного на емкости с раствором.
  • Гелеобразные вещества наносят с помощью специальных пистолетов дозаторов, в которые вставляются картриджи.

Важно! Так как флюсы – это в своем большинстве небезопасные для здоровья человека вещества, при их нанесении следует соблюдать максимальную осторожность. Если данная субстанция для лужения попадает на кожу руки, ее следует незамедлительно смыть, при необходимости нейтрализовать соответствующими веществами

Не требующие отмывки

В последние годы увеличивается популярность безотмывочных флюсов для пайки. Достоинство таких растворов, гелей заключается в экономии времени.

После работы нет необходимости тщательно промывать место соединения, потому что смеси не содержат компонентов, вызывающих порчу металлов.

Наносят безотмывочные флюс-гели специальными аппликаторами, которые есть в продаже. Можно сделать подобные приспособления самостоятельно из одноразового шприца и трубочки из резины или силикона. Безотмывный флюс отличается химической инертностью, но его остатки все равно лучше стереть с поверхности соединения.

Важным фактором являются требования к качеству будущего соединения, условиям эксплуатации детали. Во многих ситуациях следует поинтересоваться электропроводностью флюса, остаточным сопротивлением будущего места соединения.

Анализ всей информации позволит выбрать удачный флюс, получить хороший результат пайки.

Как приготовить флюс для пайки своими руками

При спаивании радиотехнических материалов возможно использовать флюс, приготовленный самостоятельно. Припой используется диаметром 2 мм небольшими кусками. Приготовление потребует металлической емкости, с заранее просверленной дыркой необходимого диаметра на дне. Оловянно-свинцовый раствор нагревается до температуры плавления, после чего из подготовленного отверстия вытекает вещество. После застывания прутков, необходимо разделить их на кусочки необходимого размера.

Процесс приготовления может происходить в различных емкостях, технология состоит из нескольких простых шагов:

  • Развесовка пропорций олова и свинца.
  • Расплавление происходит в закаленном тигле, помешивается для исключения прилипания раствора к стенкам.
  • Снимается тонкая пленка отложений с поверхности чаши.
  • Заключительным этапом является разлив жидкости в заготовленные формы.

После любых процессов пайки, шок необходимо протирать ацетоном или специальным спиртом. В последнее время получили распространение без отмывочные припои, преимущество которых:

  • Отсутствие компонентов, приводящих к окислам и коррозии.
  • Не проводят ток.
  • После процесса не требуется процесс зачистки.

Для нанесения жидкого припоя используется кисть или ватная палочка, возможно использовать приспособление, изготовленное самостоятельно для удобной работы. Медицинский шприц разрезается на две части, к нему вставляется кусок силиконового шланга, иголка укорачивается, изгибается под небольшой градус.

Паяльная паста, изготовленная при домашних условиях, может облегчить процесс пайки. Для изготовления необходимо измельчить твердотельный флюс крупнозернистым напильником на металлическом материале. Использование мелкозернистого паяльника не разумно, так как флюс попросту забьётся в его зубья. Полученный порошок необходимо смешать с канифолью и спиртом, если паяльная паста получилась густая, к ней добавляется спирт до получения однородной массы. Паста помещается в герметично закрывающуюся емкость, т.к. если она взаимодействует с влагой, в последующем возможны образования коррозии спаянных деталей. Для наилучшего нанесения, удобного использования, возможно изготовить шприц из подручных инструментов.

Изготовленная своими руками конструкция поможет использовать флюс – пасту при нанесении на труднодоступные детали. Для предотвращения засыхания, возможности повторного использования, следует использовать проволоку, заткнув выходное отверстие.

При выполнении любых работ по пайке следует воспользоваться средствами индивидуальной защиты. Химические газы, выделяемые при разогреве могут повредить дыхательные пути или органы зрения человека. Использование качественных флюсов предотвращает от отравления газами.

Требования

Любой используемый флюс для пайки микросхем должен одновременно способствовать:

  • повышению смачиваемости элементов припоем за счет снижения его поверхностного натяжения;
  • удалению оксидов, жиров и загрязнений с поверхности металла (а также предотвращению его дальнейшего окисления в процессе пайки);
  • увеличению коэффициент текучести припоя для лучшего заполнения шва.

Кроме этого, такой расходник должен отвечать ряду требований.

  • Температура, при которой плавится материал флюса, не должна быть выше точки плавления используемого припоя. В противном случае флюс не будет должным образом смешиваться с припоем и не только не принесет пользы, но может даже ухудшить качество пайки.
  • В большинстве случае (за исключением применения реактивно-флюсовой пайки) флюс должен быть химически нейтрален по отношению к припою, не образуя при взаимодействии с ним никаких новых химических веществ.
  • Остатки использованного флюса должны легко удаляться со шва после его застывания.
  • Ток утечки в соединениях, выполненных с применением смеси, должен быть как можно ниже.

С точки зрения безопасности и удобства использования стоит также учитывать такие свойства смеси:

  • опасность для здоровья;
  • количество дыма, образующегося при нагревании;
  • запах при нагреве.

Требования к флюсам

Для улучшения спаивания деталей и качества получаемого соединения, а также очищения поверхности от оксидной пленки и жировых загрязнений, применяются различные флюсы. Любой применяемый в работе флюс должен выполнять следующие требования:

  1. Температура плавления должна быть ниже температуры плавления припоя. Это основное условие качественного соединения деталей.
  2. Не должен вступать в реакцию с припоем.
  3. Должен обеспечивать хорошее растекание припоя по поверхности и смачивать все обрабатываемые изделия.
  4. Должен удалять и разрушать все оксидные и жировые пленки.
  5. Остатки должны хорошо смываться с поверхностей.

Флюсы принято делить на активные и нейтральные в зависимости от наличия в их составе кислот. Кислотные активно взаимодействуют с многими растворяемыми оксидными пленками и жирами.

При этом они выделяют токсичные вещества при испарении и могут со временем повредить печатную плату, если их не удалить. Это связано с тем, что активная кислота, входящая в состав данных флюсов, хорошо растворяет различные металлы, например, те, из которых состоят радиодетали и сама плата.

Нейтральные варианты зачастую лишены этих недостатков, но пайка проходит не так качественно, как при применении кислотных.

Тем, кто серьезно занимается электроникой, будет полезна статья о подслушивающих устройствах на расстоянии и их отличиях от «жучков».

Использование подручных средств

Из подручных средств, чтобы запаять алюминий, применяют такие, как:

  • Ацетилсалициловая и лимонная кислоты – таблетку аспирина или пакетик лимонной кислоты растворяют в 150-200 г. воды и используют полученный раствор в качестве простейшего жидкого флюса;
  • Масло для смазки швейных машинок – с помощью масляной пленки очищенный механически участок рабочей поверхности детали защищают от образования пленки оксида.

Масло И-20 для швейных машинок

Таким образом, разобравшись в том, как  просто спаять алюминий в домашних условиях, можно не только заделывать пробоины в старых кастрюлях и ведрах, но и заниматься дома или в гараже полноценным бизнесом по ремонту автомобильных радиаторов, батарей отопления, двигателей.

Какие вещества можно использовать?

Наложить при пайке одну или несколько капель обычного оловянно-свинцового припоя на зачищенное, полностью подготовленное соединение деталей и/или проводов без вспомогательных реагентов весьма затруднительно. Эти реагенты, или паяльные флюсы, подразделяются на органические и неорганические. По кислотности флюсы также делятся на активные (кислотные) и неактивные (бескислотные). Первые воздействуют на поверхностный слой спаиваемых металлов и отчасти изменяют их химический состав, из-за чего их после пайки необходимо смывать, так как паяный стык может со временем окислиться.

Самыми простыми из широко и давно известных являются хлорид цинка и канифоль. Хлорид цинка, или так называемую паяльную кислоту, можно заменить на лимонную или аспириновую (ацетилсалициловую). Канифоль также хорошо растворяется в спирте или глицерине. К наиболее опасным флюсам относят вещества, включающие в себя соляную и фосфорную кислоты. Самые сложные составы могут содержать в себе сурочий или китовый жир, смешанный с канифолью и нашатырем (хлорид аммония).

Любой паяльный флюс имеет три направления предназначения.

  1. Защита нагревающихся металлов и сплавов, из которых состоит заготовка, и самого припоя от образования оксидной пленки. Дело в том, что при значительном разогревании (до 300 градусов) она образовывается в десятки раз быстрее, чем при нормальных условиях. Она препятствует контакту припоя с заготовками. Задача паяльного флюса – не допустить образования этой плёнки.

  2. Предварительная очистка поверхности свариваемых заготовок от большинства посторонних реагентов, ухудшающих качество пайки. Это отдалённо напоминает шлак, который вовремя не сбили со сварного шва и продолжили варить заготовки дальше.

  3. Снижение значения силы поверхностного натяжения припоя с целью более равномерного его растекания. При этом паяная точка имеет аккуратный и законченный вид.

Хлорид цинка используют для пайки стали. Исключение – нержавеющая сталь: здесь уже применяется фосфорная кислота. Медь, золото, серебро и покрытая их слоями сталь и алюминий паяются при помощи спиртовых и флюсов, содержащих в себе органические кислоты. А вот для пайки чистого алюминия или латуни применяется, например, флюс на основе китового жира и припой, содержащий данный металл (либо сплавы на его основе).

Промышленные флюсы в последнее время всё чаще вводятся как гель в полость трубки из припоя, что обеспечивает мастеру дополнительные удобства при высоком темпе паяльных работ. Самодельные же флюсы не обладают такими достоинствами – их необходимо наносить при помощи кисточки перед наложением на спаиваемые детали припоя.

Виды флюсов

Все флюсы подразделяются на 3 большие группы:

  • Кислотные (активные);
  • Слабоактивные;
  • Нейтральные (неактивные или защитные).

Основным практическим различием активных флюсов от слабоактивных и нейтральных является необходимость удаления их остатков по завершению процесса пайки – входящие в состав таких веществ кислоты и агрессивные соли, оставаясь на спаянных поверхностях или деталях, будут причиной ускоренной коррозии.

На заметку. Помимо описанной выше классификации по температуре плавления, все данные вещества подразделяются на две большие группы: легкоплавкие и тугоплавкие.

Легкоплавкие (канифоль, ее спиртовые растворы, паяльные кислоты) вещества применяются для пайки черных и цветных металлов оловянно-свинцовыми припоями при температурах до 5000С. Тугоплавкие вещества (прокаленная бура, раствор буры в борной кислоте, хлориды кальция и бария) используются для пайки черных и цветных металлов медными, серебренными и медно-латунными припоями при температурах свыше 5000С.

Канифоль

Представляет собой твердое стекловидное аморфное вещество светло-желтого или темно-оранжевого цвета, получаемое из смолы хвойных пород. Плавится при небольшой температуре, выделяет мало дыма и вредных для человеческого организма веществ.

Применяют канифоль при пайке радиодеталей легкоплавкими оловянно-свинцовыми припоями.

Паяльные кислоты

Данный вид флюса представлен неорганическими низко концентрированными кислотами: ортофосфорной или соляной. Для увеличения активности кислоты и улучшения растворения ею оксидных пленок в нее часто добавляют такую соль, как хлористый цинк. Благодаря текучести, она хорошо подходит для работы в труднодоступных местах.

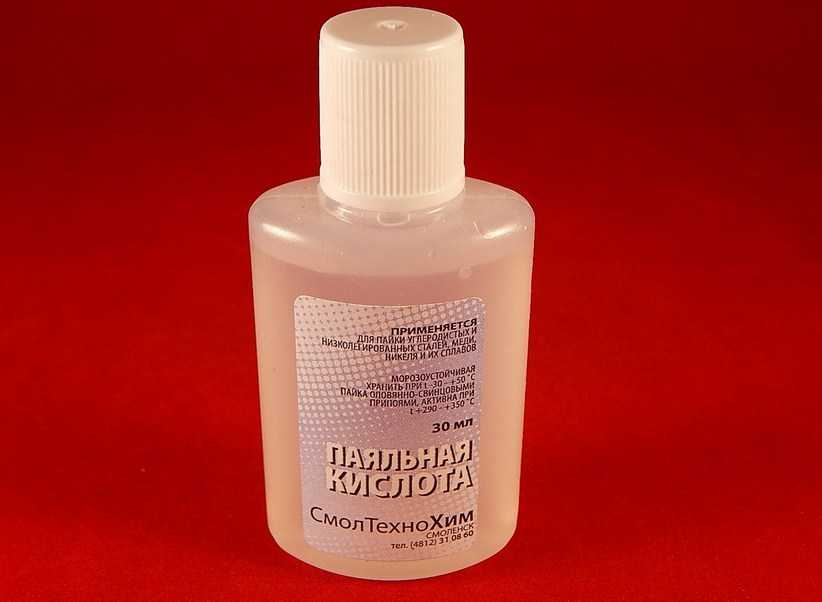

Паяльная кислота

Интересно. Недостатком паяльных кислот является необходимость удаления их остатков после завершения паечных работ.

Применяют паяльные кислоты для лужения устойчивых к коррозии сталей, меди, железа с цинковым покрытием, деталей из никеля или хрома.

Спиртовые растворы

Наиболее распространенным составом данного вида является спирто-канифольный раствор, представляющий собой 20-25 % раствор канифоли, растворенной в этиловом спирте. Для увеличения активности и спектра выполняемых паечных работ в такой раствор часто добавляют различные соли: хлорид цинка, хлорид диэтиламмония, хлорида фениламмония. Благодаря жидкому агрегатному состоянию, он хорошо наносится на спаиваемые поверхности, не требует удаления остатков после завершения паечных работ.

Не содержащие добавок спиртовые растворы используют для обычной пайки с использованием легкоплавких припоев, содержащие различные активные соли разновидности применяют при пайке черных и цветных металлов, а также их сплавов (медь, латунь, алюминий и т.д.).

Основными недостатками спирто-канифольного раствора являются летучесть основного компонента – этилового спирта, его усиленное испарение при пайке и хранении в негерметично закрытой емкости.

Водные растворы и подручные средства

Данный список самодельных веществ представлен чаще 16%-ти процентным водным раствором ортофосфорной кислоты с добавлением 3,7-4,0% этилового технического спирта. Используются такие растворы для пайки, как черных, так и цветных металлов, их сплавов.

Готовые составы

Представляют собой готовые составы (паста флюс, состав марки фпп), удобные для нанесения и часто помещаемые внутрь трубчатого припоя проволоки. Применяются, как правило, при пайке легкоплавкими низкотемпературными припоями.

Бура

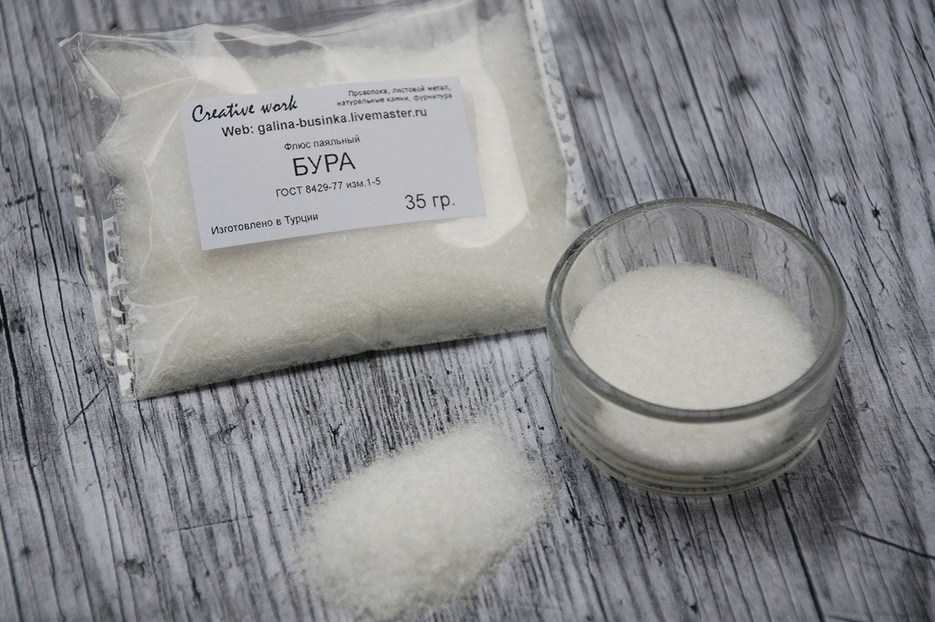

Бура

Бура – высокотемпературный порошкообразный флюс, применяемый при пайке стальных, чугунных, бронзовых и медных деталей с использованием тугоплавких медно-цинковых или серебряных марок припоев.

Часто буру для удобства и увеличения эффективности растворяют в борной кислоте. Благодаря небольшой цене и широкому спектру выполняемых с помощью буры паечных работ, она является универсальной и востребованной как в радиоэлектронике, так и в пайке цветных и черных металлов.

Гелевые флюсы

Гелевые флюсы – самые удобные и надежные. Представляют собой смесь измельченного канифолевого порошка и растворителя. Выпускаются в небольших шприцах для специальных пистолетов-дозаторов, хорошо наносятся, не требуют удаления со спаиваемых поверхностей. Применяются такие вещества для паечных работ в радиоэлектронике.

Отмывка паяльного флюса

Разберемся, стоит отмывать остатки флюса после пайки или нет.

В спецификации флюса производитель указывает требования к отмывке остатков флюса после пайки.

  1. Высокоактивный флюс и флюс с неорганическими активаторами требуют обязательной отмывки. Если не удалить остатки флюса, то под действием водяных паров, содержащихся в воздухе, будет происходить следующее:
    • диссоциация компонентов флюса на ионы, что приведет к электромиграции и возникновению короткого замыкания между соседними контактными площадками;
    • образование интерметаллидов внутри паяного соединения;
    • остатки кислот вызовут коррозию паяного соединения.
  2. Среднеактивный флюс. Хотя химическая активность таких флюсов при нормальных условиях практически равна нулю, во избежание образования дефектов паяного соединения остатки флюса рекомендуется удалять.
  3. Низкоактивный флюс. Остатки подобных флюсов химически инертны и могут служить защитным покрытием паяных соединений. Требования по отмывке могут быть, например:
    • косметические (светодиодное освещение);
    • необходимость лакировки (в приборах, которые работают в агрессивных средах — солевой туман и т. д.).

Возникает вопрос: чем отмывать остатки флюса?

Условно флюсы можно разделить на водоотмывные и флюсы, требующие отмывки растворителями.

Остатки водоотмывных флюсов в идеале отмываются последовательно обычной, дистиллированной и деионизированной водой, причем на каждом этапе применяют струйную отмывку или ультразвук.

Отмывка флюсов с использованием специальных жидкостей делится на два этапа:

  1. Удаление остатков флюса.
  2. Удаление растворителя (спецжидкости).

В большинстве случаев для отмывки остатков флюсов производители паяльных материалов указывают, какими жидкостями и в каком режиме необходимо производить отмывку для получения высокого качества.

См. также:

Паяльные пасты: все о главном. Часть первая, вторая, третья, четвертая.

Как правильно выбрать флюс

Наиболее удачные флюсы для пайки мало испаряются и не горят при повышенных температурах, результаты отложений вещества легко удаляются с поверхности, а если удаление не доступно, то не вызывают коррозии к последующему времени. Разделяются припои на активные и неактивные, первый вариант достаточно сильно взаимодействует с отложениями на металлах, может нанести вред здоровью при процессе пайки. Нейтральный вид более безопасный, однако обработка крупных поверхностей может затянуться на долгое время из-за отсутствия химических воздействий.

Жидкий бесканифольный среднеактивный флюс

Среднеактивные флюсы применяются в мастерских радиотехники. Соединения обрабатываются паяльником, затем флюсом для обеспечения заметного результата и быстрой пайки. Такие растворы обычно не пенятся при нагреве, легко наносятся на места соединений, широко распространены и сравнительно не дороги.

По многолетнему опыту мастеров качественный флюс является гарантом совершенной пайки. Выбор зависит от спецификации вещества, характера работ. Большинство флюсов используют по прямому назначению. Современные гелеобразные припои используются повсеместно, отличаются большим разнообразием активных компонентов и простотой использования.

Для выполнения качественных работ необходимы хорошие инструменты. Паяльник, его жало, фен и припой опытный радиотехник подбирает высшего качества, т.к. цена в разнице с аналогами не высока, а качество работы будет на высшем уровне. Применение самых передовых, современных паяльных инструментов не даст возможности произвести достаточно хорошую пайку без сопутствующих флюсов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
