Трехклавишный выключатель не включает третий светильник

Проводка через распределительную коробку

Лучше той же одной штрабой снова довести все три фазных провода до распределительной коробки, после чего по общей верхней штрабе довести их до ламп. Если делаем проводку к люстре, то последний вариант — наилучший.


Тройной выключатель: схема подключения к люстре

L – фаза к выключателю (красный); далее фаза (желтый, коричневый, розовый ) идет на три группы ламп люстры; N – рабочий ноль (синий), идет сразу  на люстру и разводится клеммником люстры по группам; PE – заземление (желто-зеленый), подводится к корпусу люстры

Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Все работы следует проводить при выключенном автоматами питании осветительной сети. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова.

Далее производятся следующие работы:

  1. Поиск имеющейся проводки: надо найти распредкоробку, штрабы, которые будут участвовать в проводке. Необходимо разметить стены под обработку. Намечается место для отверстия, куда будет установлен трехклавишный выключатель, и для штрабления проводки к нему и от него.
  2. Вскрытие имеющихся каналов и пробивка новых.
  3. Прокладка и закрепление кабелей от коробки к месту установки. Должны быть помечены провода под фазу, ноль и землю (если есть). Придерживаться нужно по возможности стандартной расцветки проводов: синий для нулевого, желто-зеленый для заземления и других цветов под фазу.
  4. Установка и закрепление подрозетников. Провода проводятся вовнутрь их.


Подключение тройного выключателя

Определение проводов в распределительной коробке, к которым следует подключить проводку. Фаза и ноль находятся индикатором. Они помечаются (изолентой).

Данную работу проводят после того, как при осмотре убедились, что предыдущие действия не нанесли проводке ущерба. После этого включается автомат осветительной сети и определяется фазность проводов распредкоробки, к которым необходимо сделать подключение. Провода маркируются, после чего питание выключается снова.

Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Для проверки правильности подключения снова включают автомат и, убедившись, что все нормально, проверяют фазу на всех проводах. Она должна находиться только на одном фазном проводе, идущем через подрозетник к выключателю. На остальных должен быть ноль: на нулевых проводах, идущих к лампам, на проводах заземления и фазных проводах, идущих от выключателя к лампам, так как они разомкнуты.

  1. Снова выключив автомат, можно подключить выключатель, подсоединив провода к клеммам согласно схеме соединения. После этого выключатель можно ставить на его место, закрепив в подрозетнике согласно конструкции.
  2. Подключаются провода к патронам ламп или клеммникам люстры. К каждому патрону должно подходить по два провода — ноль и разомкнутая фаза.

Перед подключением каждого провода к люстре или лампе необходимо точно знать, какие из них — ноль (идущие от распредкоробки, синие по норме) и какие — фаза. Цветовая идентификация каждого провода помогает. Но чтобы они правильно подключались, нужно для определения включить автомат и по очереди проверить каждый из них индикатором, включая соответствующую кнопку трехкнопочного переключателя.

После установки и проверки, что подключились все блоки ламп, можно считать работу законченной.

Проводка через распределительную коробку

Лучше той же одной штрабой снова довести все три фазных провода до распределительной коробки, после чего по общей верхней штрабе довести их до ламп. Если делаем проводку к люстре, то последний вариант — наилучший.


Тройной выключатель: схема подключения к люстре

L – фаза к выключателю (красный); далее фаза (желтый, коричневый, розовый ) идет на три группы ламп люстры; N – рабочий ноль (синий), идет сразу  на люстру и разводится клеммником люстры по группам; PE – заземление (желто-зеленый), подводится к корпусу люстры

Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Все работы следует проводить при выключенном автоматами питании осветительной сети. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова.

Далее производятся следующие работы:

  1. Поиск имеющейся проводки: надо найти распредкоробку, штрабы, которые будут участвовать в проводке. Необходимо разметить стены под обработку. Намечается место для отверстия, куда будет установлен трехклавишный выключатель, и для штрабления проводки к нему и от него.
  2. Вскрытие имеющихся каналов и пробивка новых.
  3. Прокладка и закрепление кабелей от коробки к месту установки. Должны быть помечены провода под фазу, ноль и землю (если есть). Придерживаться нужно по возможности стандартной расцветки проводов: синий для нулевого, желто-зеленый для заземления и других цветов под фазу.
  4. Установка и закрепление подрозетников. Провода проводятся вовнутрь их.


Подключение тройного выключателя

Определение проводов в распределительной коробке, к которым следует подключить проводку. Фаза и ноль находятся индикатором. Они помечаются (изолентой).

Данную работу проводят после того, как при осмотре убедились, что предыдущие действия не нанесли проводке ущерба. После этого включается автомат осветительной сети и определяется фазность проводов распредкоробки, к которым необходимо сделать подключение. Провода маркируются, после чего питание выключается снова.

Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Для проверки правильности подключения снова включают автомат и, убедившись, что все нормально, проверяют фазу на всех проводах. Она должна находиться только на одном фазном проводе, идущем через подрозетник к выключателю. На остальных должен быть ноль: на нулевых проводах, идущих к лампам, на проводах заземления и фазных проводах, идущих от выключателя к лампам, так как они разомкнуты.

  1. Снова выключив автомат, можно подключить выключатель, подсоединив провода к клеммам согласно схеме соединения. После этого выключатель можно ставить на его место, закрепив в подрозетнике согласно конструкции.
  2. Подключаются провода к патронам ламп или клеммникам люстры. К каждому патрону должно подходить по два провода — ноль и разомкнутая фаза.

Перед подключением каждого провода к люстре или лампе необходимо точно знать, какие из них — ноль (идущие от распредкоробки, синие по норме) и какие — фаза. Цветовая идентификация каждого провода помогает. Но чтобы они правильно подключались, нужно для определения включить автомат и по очереди проверить каждый из них индикатором, включая соответствующую кнопку трехкнопочного переключателя.

После установки и проверки, что подключились все блоки ламп, можно считать работу законченной.

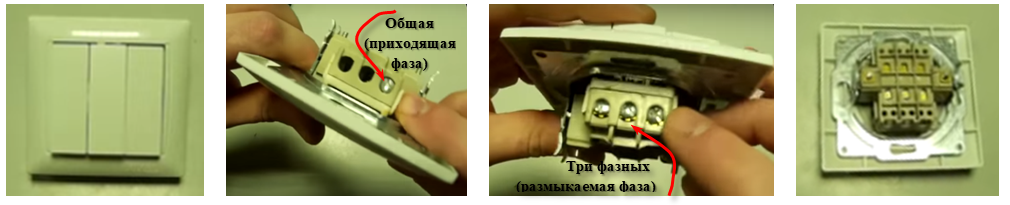

Устройство и схема

Это коробочка из изолятора (пожаробезопасного пластика), в которой установлен тройной механизм размыкания/замыкания контактов, клеммы для подключения проводов: общего провода (фаза от автомата или распредкоробки), три провода после размыкания, идущие на лампы.


Выключатель с тремя клавишами – четыре провода

Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.

Чтобы подключить освещение трех комнат или люстры с тремя группами лампочек к тройному выключателю, необходимо заранее подготовить проводку и посадочное отверстие для выключателя. Должно получиться так, как показано на схеме.


Схема подключения тройного выключателя

На показанной схеме нулевой провод через распределительную коробку разведен по всем лампам (через потолок или верхнюю горизонтальную штрабу), а фаза подводится к выключателю. После выключателя каждый из проводов подводит фазу к своей лампе, то есть делается три штрабы — на каждую лампу по одной. Это не всегда хорошо.

Плюсы от применения

Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.

Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.

Устройство и схема

С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Три других жилы — к трем клеммам выключателя, находящимся напротив общего контакта с одного конца, и каждая жила на фазную клемму своего осветительного прибора одного из трех с другого конца кабеля.

Подключаем провода к распределительной коробке. Устанавливаем выключатель и розетку в ниши. Сфера применения Схема подключения Сфера применения Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.

Схема подключения тройного выключателя

Критерии выбора При всем многообразии выключателей на рынке, рекомендуется придерживаться определенных пунктов: Модели с самозажимными клеммами. Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Остальные пять занимает процесс подключения.
Как подключить двухклавишный выключатель

Монтаж и подключение

Немного поговорим о том, как правильно осуществить монтаж рассматриваемого аппарата. Но прежде всего, об инструментах. У вас должны быть в наличии:

  • плоская и крестообразная отвёртка;
  • отвёртка с индикацией наличия напряжения;
  • стриппер, чтобы можно было снять изоляцию, или нож;
  • пассатижи;
  • изолента либо зажимы.

В распределительную коробку, которая установлена в комнате, от питающей сети приходит двухжильный провод (фаза и ноль).

К выключателю должно подходить четыре провода. Один – это фаза из питающей сети (он приходит из распределительной коробки) и три фазных провода от осветительных приборов.

Трёхклавишный аппарат имеет 4 контактных узла:

  • входной контакт, к нему должна подключаться питающая фаза;
  • ещё три контакта, к ним подсоединяются фазные жилы проводов, идущих на приборы освещения.

Нулевые жилы проводов, идущих на светильники, должны в распределительной коробке соединяться с нулевым проводом питающей сети.

Когда будете подсоединять фазу к входному контакту выключателя, не спутайте её с нулевым проводом. Коммутационный аппарат должен разрывать именно фазу, а не ноль. В противном случае при замене ламп в светильниках, вы рискуете попасть под напряжение.

Теперь немного практических действий:

Перед тем, как подключить тройной выключатель, обеспечьте полное обесточение. Отключите вводной автомат, который установлен на входе в квартиру

Это важное условие для любых работ, связанных с электричеством.
На обратной стороне выключателя есть схема подключения. Согласно ей подсоедините фазные провода из питающей сети и от осветительных приборов. Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов

Остаётся только сверху закрепить клавиши и рамку.
Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов. Остаётся только сверху закрепить клавиши и рамку.
Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Устройство, с помощью которого можно управлять тремя независимыми светильниками, несомненно, очень удачное и выгодное изобретение человечества. Но всё же перед тем, как подключить выключатель, оцените свои знания и силы. Бывают случаи, когда лучше довериться профессионалам.

Как правильно подключить тройной выключатель

Подключаем новый выключатель. Индикатор должен засветиться после прикосновения к фазе.

Области применения


Сборка распределительной коробки и выключателя. Вот в принципе и все.

Провода проводятся вовнутрь их. Для поиска нуля и фазы питание включается, но после нахождения их индикатором и маркировки выключается снова. Все нулевые провода от ламп собираются под винтом, установленном на корпусе выключателя. Они часто используются в домах и квартирах, так как действительно удобны и простые в обращении. Для работы трёх точек освещения, которые используют в цепи проходной элемент электрической арматуры, понадобится к первому выключателю подвести семижильный кабель, по одной из которых подводится фазный ток.

На потолке ноль подключается к синим выводам ламп, соединенным в одну точку, образуя общий вывод. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку. Фазные провода также идут на соответствующие контакты, а розетка запитывается от дополнительного нулевого кабеля и встроенной перемычки фазы , идущей от блока выключателей.
Как подключить трехклавишный выключатель

https://youtube.com/watch?v=r1XosmC76kA

Схематические особенности

Схема установки такого рода устройств не сложна, но требует внимательности.

ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель. Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта

При этом переключение должно иметь перекидной характер, то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена

Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер, то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями, то в нее входит:

  • Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
  • Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
  • Соединительные провода (двух, трех и четырехжильные)
  • Два проходных коммутирующих устройства
  • Непосредственно светильник

Примерная схема подключения проходных выключателей с двух мест выглядит так:

  • Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
  • Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
  • Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
  • Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

  • На требуемые места установить перекидные коммутирующие конструкции
  • Вывести от них кабели трехжильные
  • Монтировать электросветильник, или несколько, заведенные в параллельное соединение
  • Вывести от него (них) двужильный кабель
  • Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
  • Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
  • Соединить их так, как описано выше

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:
