Как определить утечку электричества в доме

Основные проявления угрозы

Каждому владельцу частного домостроения и городской квартиры важно ознакомится с причинами подобного явления, возможными последствиями и способами их устранения. Для этого нужно уметь выявлять оборудование, в котором сопротивление изоляции понижено

Главное правило и требование с точки зрения безопасности – не сомневайтесь, что в домашней сети есть потери, если вы ощущаете самое незначительное дискомфортное ощущение покалывания при касании к какому-то прибору, трубам и поверхности стен. Очагом опасности может стать и проводка, и электропотребитель. Одно из часто наблюдаемых проявлений – неприятные ощущения во время приема ванны.

Как найти утечку тока?

Наиболее распространенный способ классического измерения – выполнить тестирование с помощью мегомметра. Им в основном пользуются профессионалы, и в домашней обстановке этот прибор имеется далеко не у всех. Поэтому мы рассмотрим более популярные и простые средства, это могут быть мультиметры и индикаторы напряжения.

При наличии металлического корпуса на тестируемом приборе удобным вариантом будет применение индикатора. Иногда владелец сомневается в исправности или просто опасается пользоваться подобным тестером. Рекомендуется в таком случае использовать обыкновенную отвертку-индикатор, более привычную при поиске сетевой фазы. Процедура происходит очень просто – жалом тестера необходимо дотронуться до корпуса устройства, находящегося под напряжением. Самое минимальное срабатывание фазоискателя свидетельствует о неисправности проверяемого прибора. Это однозначно служит сигналом об опасности для окружающих.

Иногда причина не только в потере сопротивления, а в элементарном обрыве перемычки заземления.

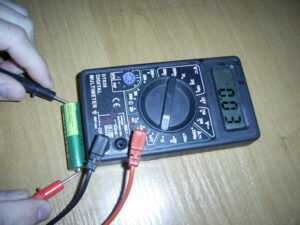

Обесточенность оборудования – главное требование для выполнения проверки мультиметром. В начале процедуры его переводят на режим измерения. Переключение фиксируется на обозначении 20 МОм. Надежно устанавливается в корпусе оборудования один щуп тестера, а второй соединяется с контактным штырем вилки. Аналогичное действие выполняется для второго штыря и при смене полярности щупов.

Бесконечность проявится на шкале прибора в случае полной исправности проверяемого оборудования. Если этого не произойдет, необходимо срочно утилизировать или отремонтировать вышедший из строя электропотребитель.

Идентичный рассмотренному выше порядок действий выполняется при использовании мегомметра

Обратите внимание на генерацию напряжения в диапазоне 500-1000 Вольт при поворотах рукоятки тестера

Такой момент важно учитывать при проверке слаботочных элементов, которые могут быть испорчены во время процедуры

Сопутствующие неисправности приводящие к ремонту электропроводки в квартире

Есть в электротехнических нормах такое понятие как «электрический голод». На заре нулевых годов, многие подключали к сети сварочные аппараты для установки металлических дверей. Если к общему щитку еще можно подсоединять прибор, то вот к домашней сети недопустимо. К этому прибегали если соседи по площадке выражали свое недовольство.

Так вот домашняя сеть не рассчитана на высоковольтное оборудование и сварочный аппарат будет испытывать нехватку энергии, что впоследствии отразится на разводке кабеля. Контакты будут оплавляться и в результате проводка сгорит и потребуется ремонт.

Сегодня сварочные аппараты не подсоединяют к сети, но есть масса других приборов с завышенными требованиями. Чтобы избежать голодания, необходимо при покупке техники изучать паспортные данные. Техника должна соответствовать вольтажу в квартирной разводке.

Особенно неприятно переходное сопротивление, проявляющееся при коротком замыкании. Оно проявляется в местах перетекания тока с одного провода к другому или при передачи энергии на функционирующий прибор. Особенно опасна при этом некачественная скрутка соединений. В таких местах при переходном сопротивлении обычно намечается разрыв.

Двигаясь по поврежденным участкам, ток выделяет большие единицы тепла и в итоге, если не произойдет обычный разрыв, загорится обмотка кабеля и к ремонту электрической проводки добавиться еще и косметический ремонт.

Но переходное сопротивление таит еще большую опасность. Если разрыв не проявился локальным возгоранием, которое обычно происходит в коробах, то место неисправности будет очень трудно обнаружить.

Но любой разрыв, пусть даже и скрытый менее опасен чем локальное возгорание. Ремонт проводки потребуется в любом случае, а вот последствия пожара могут быть крайне плачевными и лучше выдолбить штукатурку в поисках разрыва, чем устранять последствия пожара.

Как определить, поврежден ли электроприбор?

Классическим средством измерения сопротивления изоляции является мегомметр, но, так как такой прибор в домашнем обиходе вещь довольно редкая, для этой цели можно использовать простейшие и доступные средства измерения, такие как индикатор напряжения и мультиметр.

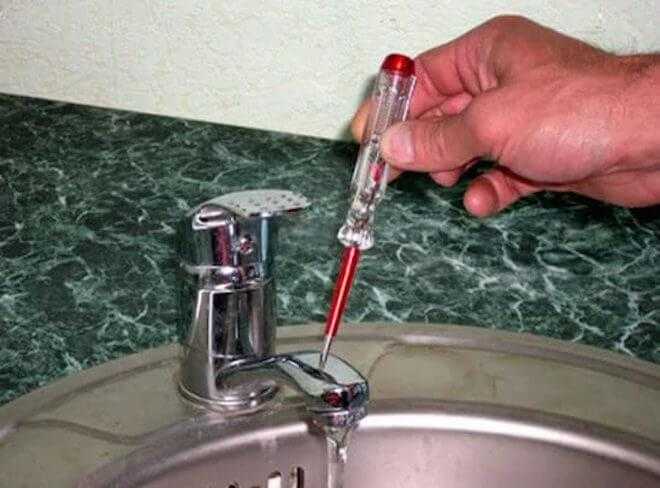

Другой вариант — проверить утечку тока индикатором напряжения. Такой способ проверки можно использовать в том случае, если проверяемый электроприбор имеет металлическую оболочку. В случае, когда есть сомнения в исправности и безопасности пользования прибором, наличие или отсутствие утечки можно проверить отверткой-индикатором, предназначенным для поиска фазы в сети. Для этого необходимо при включенном потребителе прикоснуться жалом отвертки-индикатора к металлическому корпусу электротехнического устройства, если произойдет даже слабое срабатывание индикации фазоискателя, проверяемый потребитель неисправен и представляет опасность. Более подробно о том, как использовать индикаторную отвертку, мы рассказали в отдельной статье.

Утечка тока на корпус в приборе с металлической оболочкой может быть вызвана не только потерей сопротивления изоляции. Причиной этого может служить обрыв перемычки заземляющей металлический корпус изделия, в том случае, если предусмотрена система заземления.

Важно! Во время проверки необходимо соблюдать осторожность и исключить прикосновение руками металлического корпуса изделия и жала отвертки. Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании

Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте

Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте

Проверка мультиметром. Проверка сопротивления изоляции мультиметром производится только на обесточенном оборудовании. Перед проверкой измерительный прибор необходимо переключить в режим измерения сопротивления на отметке 20 МОм. Щуп мультиметра зафиксировать на корпусе проверяемого изделия, второй на одном из контактных штырей вилки. Такую же операцию необходимо проделать для второго контактного штыря и с заменой полярности щупов. На исправном электрооборудовании на шкале измерительного прибора должна высвечиваться бесконечность. В противном случае электрооборудованием пользоваться нельзя, его необходимо либо сдать в ремонт, либо утилизировать. Инструкцию по эксплуатации мультиметра мы также рассмотрели на сайте.

Проверка мегомметром. Порядок проверки такой же, как в случае с мультиметром. Пользуясь мегомметром, необходимо помнить, что при вращении его рукоятки на выходе этого прибора генерируется напряжение от 500 до 1000 Вольт, которые могут безвозвратно вывести из строя слаботочные электронные элементы оборудования.

О том, как пользоваться мегаомметром, мы рассказывали в отдельной статье на сайте!

Определение утечки своими руками

Скажу так ребята, если пару раз ваш новый аккумулятор разрядился на столько — что даже двери не открываются, то это однозначно идет утечка тока. Срочно проверяем, причем можно сделать своими руками, однако для этого нам потребуется «мультиметр», многие его называют «тестером», хотя кому как нравится – это не суть.

Если у вас нет, то его банально можно купить, нужная в хозяйстве вещь, да и стоит он всего рублей 200 – 300 за самую простую модель. Если жаба душит, тогда едем либо к другу, либо на СТО, правда там с вас возьму деньги – примерно 500 рублей, так что купить все же выгоднее.

Ну что проверка утечки проста и банальна, нам понадобиться.

Ключ на 8 – 10 чтобы открутить клемму
Мультиметр

Можно приступать к проверке.

Что делаем:

Открываем капот, откручиваем минусовую клемму с аккумулятора.

Снимаем ее, ставим мультиметр в режим измерения тока, то есть ампераж

Теперь «щупы» мультиметра, ставим в разрыв между клеммой и контактом АКБ.

У вас появятся цифры утечки, если они в норме и измеряются в миллиамперах, то это хорошо! Если они в амперах, то срочно нужно принимать меры!

Как видите все достаточно просто сделать самому, никаких супер умений знать не нужно.

Видео

Берем и прикладываем один щуп тестера к свободной от проводов клемме аккумулятора, а второй щуп нужно приложить к тому проводу, который мы откинули от АКБ. Смотрим на показания прибора. Если он показывает цифры 0, то значит пока все в порядке. А, если на индикаторе, будут какие-либо цифры, значит, утечка в проводке есть.

Но, если эти цифры небольшие, то это нормально, так как даже в исправной проводке допускается небольшой ток утечки, если он не больше 70 мА. Т.е. если прибор показывает значения больше, чем 0,07 (при выставленном пределе в 10 А), то есть повод для беспокойства, а если цифры меньше этого значения, то все нормально и утечка в пределах нормы. Чем меньше эта цифра, тем лучше. В идеале должны быть нули, либо 0,01 — 0,03 где-то.

Как защититься от утечки тока

Первая половина 20 века ознаменовалась бурным развитием электричества. Естественно, потребовались дополнительные меры безопасности. Одной из таких мер является заземление в розетке или в вилке электроприбора. Это придумано для того, чтобы в случае возникновения утечки тока он уходил в землю по линии наименьшего сопротивления. Этот метод в теории должен исключить поражение током от аварийного прибора, который питается от электричества. Но даже если вы установили в доме все розетки с заземлением, и вся современная аппаратура имеет вилку с заземлением, это не может дать стопроцентной гарантии защиты от утечки тока.

В качестве альтернативного варианта можно рассматривать дифференциальный автомат, который совмещает в себе устройство защитного отключения и автоматический выключатель. Такие автоматы помогают защититься от неблагоприятных явлений, которые могут возникнуть в результате утечки тока. Он срабатывает моментально и обеспечивает сеть при возникновении малейшей опасности.

Главная потенциальная угроза при утечке тока заключается в проводке скрытого типа. Вы можете получить поражение при наклейке обоев или нанесения штукатурки. Однако, существуют способы, которые позволяют определить утечку тока, не обращаясь к профессионалам. Самый проверенный и популярный вариант — это транзисторный приемник с диапазоном приема длинных и средних волн. Перед тем как проводить тестирование, нужно убедиться в том, что все электроприборы отключены. Нужно настроить приемник на частоту, свободную от вещания, и медленно продвигаться вместе с ним вдоль предполагаемых зон прокладки кабеля. В непосредственной близости от места утечки в динамике приемника появятся специфический фоновый шум.

Опасность в доме

Неисправность, называемая на сленге электриков «коротышом», в бытовой сети без защитного отключения и «жучками» вместо предохранителей, чревата серьезными последствиями. Всегда наносит материальный ущерб.

При «благополучном» сценарии перегорит проводка в месте замыкания, оплавится электрофурнитура в месте контакта с металлическими частями, выйдет из строя электротехническое оборудование.

В экстремальной ситуации, если вовремя не обесточить сеть, может возникнуть пожар в частном доме. Например, от дуговой вспышки воспламенится изоляция или электроприбор, затем очаг возгорания распространится по прилегающим помещениям объекта. Это приведет к материальным потерям с последствиями, описываемыми в сводках МЧС.

Определение и физическое обоснование возникновения неисправности:

Коротким замыканием называют возникновение электрического контакта между двумя точками участков электрической цепи с разными значениями электрического потенциала, если подобное соединение не предусмотрено конструкцией прибора. Что приводит к нарушениям в работе.

В отличии от длинного замыкания, которым называется включение электроприборов в сеть, коротким называется замыкание цепи по короткому пути, минуя потребителей.

Энергосистема объекта, включая жилой дом, состоит из электрических устройств и линейных элементов прохождения электрического тока потребителям от вводно-распределительного устройства.

Она обеспечивает бесперебойную работу силовых агрегатов, бытовой техники, нагревателей и светильников.

Подачу рабочего напряжения к электроприемникам обеспечивают шлейфы из двухжильного и многожильного провода. Для разводки используются проводники с медными или алюминиевыми жилами в оболочке из диэлектрика (используется резина, поливинилхлорид, тканевая оплетка).

В нормальном состоянии проводники с различным электрическим потенциалом «фаза» и «ноль» не взаимодействуют, они разделены слоем диэлектрика. Если в аварийной ситуации возникает электрический контакт, немедленно лавинообразно возрастает и сила тока. Это связано с тем, что сеть представляет источник переменного напряжения U = 220 В или U = 380 В, значение которого практически не меняется. Следовательно, ток при неизменном напряжении определяется значением сопротивления в нагрузке Iкз = U/Rкз, где значение Rкз в знаменателе равно 0.

В соответствии с физическим законом Джоуля-Ленца, протекающий ток большой силы вызывает значительное выделение тепла, нагревающего замкнутые проводники до температуры 5000 °C .

Если не сработает автомат защиты, то нагрев может достичь критических величин и вызвать возгорание изоляции или соприкасающихся с проводкой горючих материалов

Вступление

Пожалуй, всем известно, и я надеюсь не на практике, что электричество не только несет блага цивилизации и упрощает нашу жизнь, но и таит в себе скрытую угрозу, как для человека, так и для дома.

Правильный монтаж электропроводки дома заключается не только, а вернее те столько, в обеспечении электричества в доме, но и защиты электропроводки и живущих в доме людей и животных от аварийных ситуаций, таких как, пожар, поражение током, утечка электричества, оплавление проводки и так далее и тому подобное.

Важно понимать, что правила проведения электромонтажных работ касаются не только жилых помещений квартиры и частного домостроения. В любом помещении, где будет присутствовать электропроводка, будь то сарай, бытовка или переделанные морские контейнеры установленные на участке, электромонтажные работы должны выполняться строго по правилам

Утечка тока и способы ее устранения

Поскольку нашей главной аудиторией являются читатели с небольшими знаниями в области электротехники, ограничимся общим описанием подобного явления. Рассматриваемая сегодня утечка тока по своей сути является нежелательным протеканием электричества по пути, непредназначенному для этого. Чаще всего происходит движение по трубам, корпусам приборов, отсыревшей штукатурке и другим конструктивным элементам в доме.

Причинами возникновения могут быть многие факторы, но на практике благоприятные условия для утечки возникают при повреждениях изоляционного слоя. Разрушение его целостности происходит в результате термических процессов, постепенного старения, механического воздействия. Спровоцировать нежелательные моменты способно длительное нахождение токопроводников под перегрузкой. Более детально во всем этом постараемся разобраться в сегодняшней статье.

Какие бывают неисправности и чем это грозит

При перечислении причин мы немного затрагивали виды повреждений электрики, но только в общем. Сейчас мы более подробно рассмотрим возможные неисправности электропроводки в квартире и доме, предоставив их в виде списка:

Повреждение изоляции, чаще всего механическое. В результате возникает утечка тока и если не установлено УЗО в щитке, поражения током не избежать. Устранить поломку можно с помощью восстановления целостности изоляции либо заменив поврежденный участок.
Повреждение токоведущей жилы. Также из-за механического воздействия в результате неаккуратного монтажа, ремонтных работ или повреждения грызунами, что часто происходит в деревянном доме. Алюминиевые жилы не выдерживают частых перегибаний, поэтому будьте осторожнее при ремонте такой проводки. А вообще, согласно ПУЭ (глава 7.1. п. 7.1.34), проводка должна выполняться медным кабелем (подробнее см. указанный выше пункт).
Оплавление изоляции электропроводки в результате перегрева, который в свою очередь возникает из-за неправильно подобранного сечения жил или плохого контакта в скрутках. Эта неисправность может привести к короткому замыканию и пожару в квартире. Устранить неисправность можно только полной заменой кабеля на более мощный (если причина в маленьком сечении). Ненадежные скрутки лучше заменить на соединение клеммами WAGO.
Выход из строя бытовой техники. Если электроприборы бьются током или от них слышен запах гари, нужно срочно отключать их от сети и приступать к поиску неисправности. В противном случае может произойти удар током или возгорание электропроводки в квартире. О том, как отремонтировать бытовую технику своими руками мы рассказываем в соответствующем разделе сайта.
Плохой контакт в скрутках, а также в местах подключения проводов к автоматам, светильникам, розеткам и т.д. Из-за плохого контакта возникает нагрев жил, оплавление изоляции и как следствие – возгорание электропроводки. Устранить неисправность можно периодической проверкой всех соединений и подтягиванием зажимов. При ремонте устраните все скрутки, соединив кабеля колпачками СИЗ, зажимами ВАГО, гильзами или винтовыми клеммниками. Скрутки в проводке использовать нельзя согласно главе 2.1. ПУЭ п. 2.1.21.
Выход из строя розеток и выключателей. У каждого электротехнического изделия есть свой срок службы, который, как правило, не превышает 10 лет (чаще 6). Если розетка старая, то ее контакты, скорее всего, уже ослабились и при подключении вилки может возникнуть перегрев, из-за которого происходит пожар в квартире. Со старым выключателем все не так страшно, потому что из-за изнашивания механизма просто выключатель перестает работать (свет не включается). О том, как отремонтировать выключатель света, мы рассказали в соответствующей статье. Про ремонт розеток можно также найти немало информации.
Отгорание нулевого провода в щитке. Очень опасная неисправность электропроводки, из-за которой выходит из строя электроника в доме, а также возникает опасность поражения человека током. Устранить поломку можно только восстановлением контакта, а вот предотвратить опасность можно, установив реле контроля напряжения в доме либо квартире. При этом вы можете наблюдать две фазы в розетках. А если ноль отгорит в ВРУ дома или в подъездном электрощите – то возможен перекос фаз и чрезмерно высокое или низкое напряжение в сети.

Также рекомендуем просмотреть полезное видео о том, как найти короткое замыкание в проводке:

Поиск КЗ в электрике
