Схема подключения вентиляции

Как правильно выполнить монтаж вытяжки для кухни с отводом в вентиляцию: пошаговый монтаж

Чтобы установить качественное оборудование на кухне и не испортить при этом интерьер нужно знать, как вывести вытяжку в вентиляцию. Существуют разные модели, выполненные из комбинации материалов и с применением декоративных деталей. Также можно подобрать оборудование под стиль кухни. При этом цветовая палитра должна сочетаться с отделкой и мебельными гарнитурами.

Осуществляя вывод вытяжки в вентиляцию на кухне, стоит продумать и варианты маскировки системы каналов. Для этого используются такие методы:

• конструкции убираются в подвесной потолок;
• монтаж в декоративный короб;
• укладка воздуховода внутри шкафов;
• создание короба из гипсокартона.

Чтобы провести монтажные работы правильно рекомендуется посмотреть видео установки вытяжки на кухне своими руками.

В таблице показан простой монтаж вытяжки с отводом.

Изображение	Этапы работ
	Перед монтажом делается разметка с учетом размеров прибора.
	С помощью шуруповерта конструкция фиксируется к стене.
	Сверху устанавливается круглый переходник.
	Затем крепятся дополнительные детали воздуховода. При этом все стыки нужно обработать герметиком.
	Монтируется переходник в вентиляционную шахту.
	Устанавливаются все части воздуховода.
	Перед монтажом короба устройство нужно подключить и проверить.
	Монтируется короб, закрывающий детали воздуховода.
	Проводится тестирование конструкции с подключением в сеть и с переключением разных режимов.

От выбора вытяжки во многом зависит работа вентиляционной системы и качество очистки воздуха в помещении

Поэтому так важно разобраться с характеристиками и способами установки разных моделей. Такой подход позволит выбрать оптимальное устройство для вашего жилья

Как установить вытяжку можно посмотреть на видео:

Watch this video on YouTube

Нюансы установки короба представлены в ролике:

Watch this video on YouTube

Про установку воздуховода для кухонной вытяжки можно посмотреть в видео:

Watch this video on YouTube

Предыдущая ИнженерияДаем тепло: инфракрасные обогреватели с терморегулятором для дачи
Следующая ИнженерияКак передать показания счетчика за электроэнергию: 8 простых способов

Как правильно установить вентилятор в санузле

При монтаже системы вентилирования никогда не забывайте о том, что именно от монтажа зависит, как вытяжка будет работать в дальнейшем, будет ли в ванной застаиваться посторонний запах и появляться плесень.

Задаетесь вопросом, как правильно сделать вентиляцию в ванной комнате? Прежде всего, стоит позаботиться о проведении системы приточных и вытяжных каналов. В последнее время у покупателей популярностью пользуются так называемые принудительные системы вентилирования, которые поставляются в комплекте со встроенным вентилятором

При проведении обычной вентиляции крайне важно, чтобы вытяжной и приточный канал располагались непосредственно друг напротив друга. Вытяжной канал, желательно, монтировать перед входом, в этом положении влажный воздух будет втягиваться максимально. Что делать, если появился неприятный запах из вентиляции в туалете? Скорее всего, это связано с распространением плесени в помещении, что в свою очередь свидетельствует о неисправностях в работе вытяжки

Неисправности начинаются тогда, когда к вентиляции не поступает достаточный приток свежего воздуха, вызвано это может быть следующими причинами:

Что делать, если появился неприятный запах из вентиляции в туалете? Скорее всего, это связано с распространением плесени в помещении, что в свою очередь свидетельствует о неисправностях в работе вытяжки. Неисправности начинаются тогда, когда к вентиляции не поступает достаточный приток свежего воздуха, вызвано это может быть следующими причинами:

• в ванную комнату поставили новую дверь, которая прилегает слишком плотно и не дает проникать в ванную воздушным массам;
• в квартире используются пластиковые окна и металлопластиковые двери, которые закрывают приток свежего воздуха.

Выявить неисправности в системе вентиляции крайне просто, достаточно поднести к вытяжному каналу горящую спичку. Если пламя не колеблется – проблема налицо. Чтобы подробных неприятностей не возникало, достаточно:

1. Оставлять промежуток между полом и дверью санузла, чтобы обеспечить естественное движение воздушных масс;
2. Использовать специальные вытяжные клапаны в оконных и дверных проемах, которые помогут проходить воздуху;
3. В загородном доме можно сделать небольшое окошко под потолком, которое будет дополнительно проветривать комнату и не давать застаиваться неприятному запаху.

Воздухообмен в помещениях

Длительное время использование естественной вентиляции считалось наиболее оптимальным способом обеспечения воздухообмена. До сих пор большинство домов использует именно этот принцип, поскольку система характеризуется простотой устройства и не требует затрат энергии для перемещения объемов воздуха.

Воздухообменная система решает ряд важных задач:

• поступление свежего атмосферного воздуха;
• удаление продуктов неполного сгорания бытового газа;
• устранение неприятных запахов;
• удаление углекислого газа;
• снижение температуры в помещениях;
• регулирование влажности.

Естественная вентиляция разрабатывалась при повсеместном использовании окон с деревянными рамами. Оконные проемы имели достаточное количество щелей, чтобы обеспечить смену требуемых объемов воздуха. Ситуация существенно усложнилась при появлении и широком распространении стеклопакетов, в конструкции которых предусмотрено использование высокоэффективных уплотнителей. Ставший герметичным оконный проем перестает пропускать уличный воздух, что может полностью нарушить работу вентиляции.

Более дорогие модели современных окон снабжены специальными клапанами для проветривания. Однако стоимость таких конструкций побуждает покупателей отказываться от продвинутых моделей и отдавать предпочтение более дешевым.

В результате первыми страдают помещения, в которых по проекту размещены вентиляционные выходы:

Кухня

Здесь особенно важно удалять продукты сгорания бытового газа, если дом газифицирован. От этого зависят здоровье и безопасность пребывания человека в помещении в процессе приготовления пищи

Работа четырех конфорок газовой плиты требует обмена не менее девяноста кубических метров воздуха в час. С этим объемом не всегда справится вентилятор вытяжки, а подобранная правильно вытяжная вентиляция обязательно решит проблему.
Ванная комната. Использование больших объемов воды создает повышенную влажность. Неэффективно работающая вентиляция не только снижает удобство пользования ванной, но и способствует появлению плесени, активно размножающейся в теплой и влажной среде.
Туалет. Здесь требуется повышенный воздухообмен для обеспечения свежести.

Есть и еще одна проблема, негативно сказывающаяся на воздухообмене. Вентиляционные каналы за длительное время эксплуатации накапливают на своих стенках значительное количество жира, пыли, копоти и других загрязнений. Ближайший выход воздуховода в квартире можно очистить и самостоятельно, а вот вертикальные каналы недоступны.

Помимо этого, жильцы не вправе самостоятельно их обслуживать — чисткой может заниматься только организация, которой доверена эксплуатация здания. Многие компании игнорируют решение этого вопроса, поэтому вентиляционные каналы остаются неочищенными в течение десятилетий. В результате часто можно столкнуться с затрудненным отводом воздуха даже при открытых окнах.

Решить проблему некачественного воздухообмена может переход к принудительной вентиляции. Проще всего прибегнуть к установке в штатные отверстия воздуховодов обычных вентиляторов.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Ошибки подключения

1

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

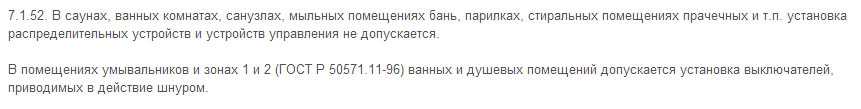

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — https://cable.ru, Кабель.РФ

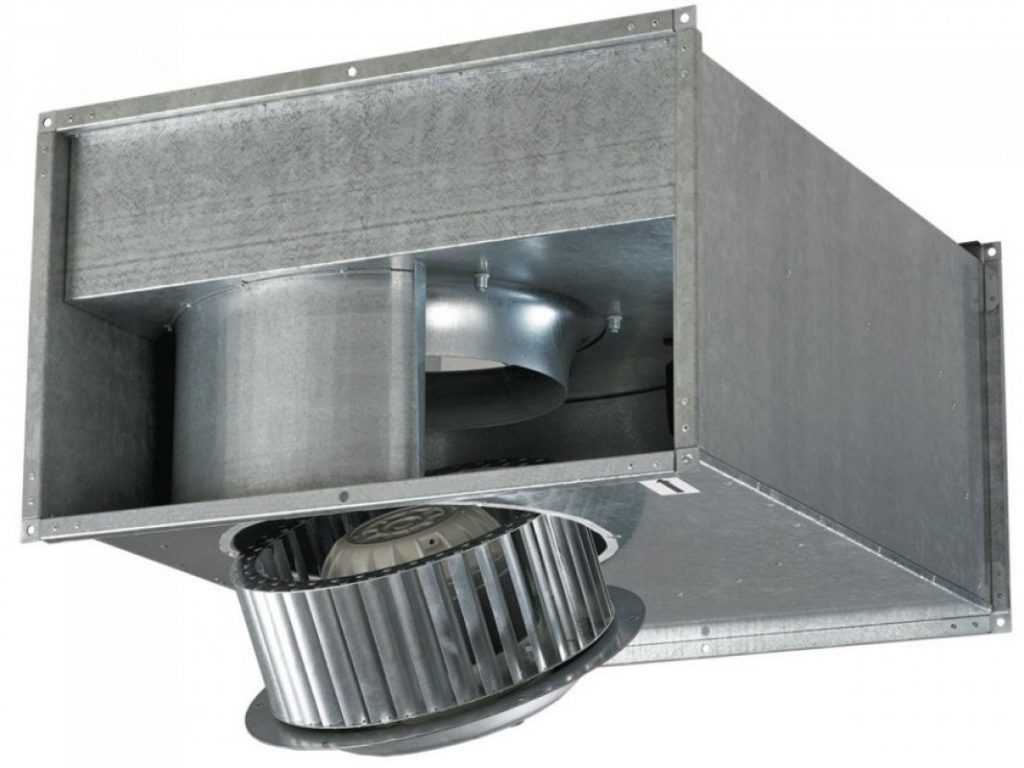

Характеристики изделия

Чтобы правильно установить своими руками канальный вентилятор, каждому пользователю надо знать его технические характеристики:

• max расход воздуха — 5330 м³/ч;
• max давление — 900 Па;
• перфорации для скрепления с трубопроводами — 100-400 мм;
• небольшой уровень звукового воздействия;
• производительность может регулироваться;
• установка производится быстро, при этом не требуется особых навыков;
• техническое обслуживание, своевременная очистка во время эксплуатации не занимают много времени.

Предлагаем ознакомиться Освещение в ванной комнате и туалете: 5 основных правил

В трубопроводе обязательно делается специальный люк, чтобы было удобно осматривать устройство и производить необходимые работы по обслуживанию.

Инструкция по монтажу своими руками

Совсем не обязательно звать специалиста, можно монтировать прибор самому.

Подготовительные работы

Для начала нужно подобрать подходящую модель агрегата. Затем прокладывается кабель и подводится к конструкции. Ее габариты должны соответствовать размерам вентиляционного канала – устройство должно плотно войти в него.

Необходимые инструменты и материалы

Заранее нужно приготовить:

• дрель;
• сверла;
• изоляционная лента;
• пассатижи;
• отвертка;
• шурупы.

Для подключаемого прибора требуются:

• отвертка;
• нож;
• электропровод;
• клеммы;
• выключатель.

Нелишним будет установить декоративную коробку для проводки.

Способы подключения

Способов оптимизации работы вытяжного вентилятора три:

• Прибор и освещение включаются в одно время. К плюсам относится простота и доступная стоимость. Недостатком является то, что приходится оставлять включенным свет, пока не исчезнет влага.
• Прямое подсоединение. Электроприбор функционирует в случае необходимости.
• Устройство со встроенным выключателем. Включение/выключение производится посредством шнура.
• Вытяжной вентилятор с таймером. Двигатель запускается в определенное время.

Подключение через одноклавишный выключатель

Подключается несколько электроприборов параллельно или применяется блок питания. Поскольку в этих устройствах часто используются металлические элементы, то необходимо заземление, особенно во влажных условиях.

Подключение через двухклавишный выключатель

Подключение основано на двух контактах выключателя, где отходят разные фазные провода. Опции не зависят одна от другой.

Вентилятор со встроенным выключателем

Встроенный выключатель позволяет не использовать внешний выключатель либо иные системы включения. Чаще он выполняется в виде шнура, что довольно удобно при использовании.

Совместное подключение вентилятора и освещения через одноклавишный выключатель

Хороший вариант при подсоединении – это подключение вентиляционной конструкции и света с помощью одноклавишного выключателя. Конечно, приходится включать систему даже в том случае, если посещение ванной кратковременное. Но производятся модели вентиляторов с таймером электронным. Переключатель режимов в таких конструкциях – это три штыря, два из которых замыкаются перемычкой, поэтому получается 2 режима функционирования.

Необходимость установки бытового вентилятора

Зачем он? В жилых и общественных помещениях устанавливается вентиляционная система, функционирующая за счет притоков свежего воздуха, но иногда существующей конструкции отвода недостаточно . Монтаж систем активной вентиляции не позволяет концентрироваться угарному газу, неприятным запахам или влажности в помещении. Что гарантирует избежать всех негативных последствий.

Причины его установки

Со временем каналы загрязняются и не могут справляться со своей функцией в полном объеме. Определить это несложно:

• на стенах, потолке, предметах, сантехнике появляется конденсат;
• зеркальные поверхности мутнеют;
• портится отделка;
• долго не исчезает неприятный запах.

Если стал заметен хотя бы один из признаков, требуется подключение вытяжки. Она позволит избежать застоя воздушных масс, неприятных запахов, плесени, сырости и грибковых образований. При правильной работе в помещении будет здоровый микроклимат, не появится конденсат, отделочные материалы и мебель сохранят первоначальный вид. Можно приобрести вентилятор с таймером или поставить его самому.

Пошаговое подключение вентилятора от выключателя

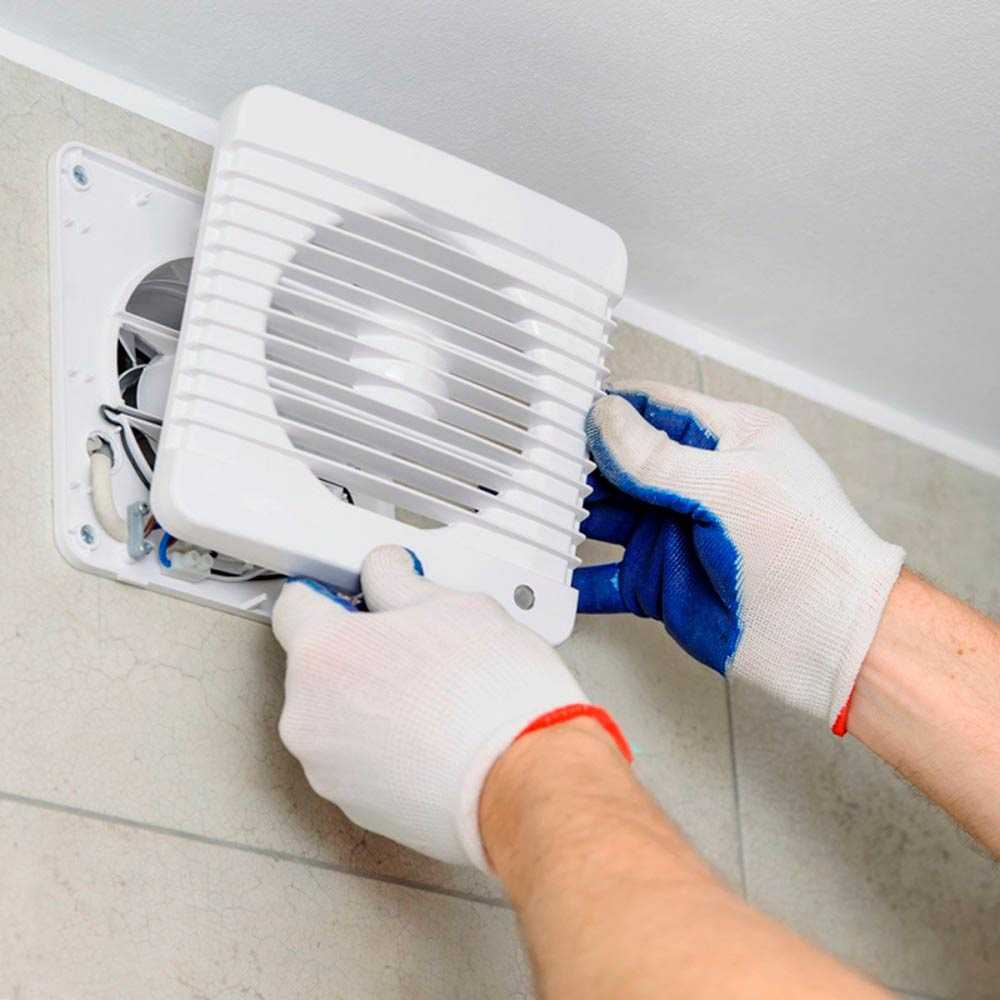

В первую очередь, при установке вентилятора, необходимо его разобрать — снять лицевую защитную панель. Для этого требуется нажать круглый фиксатор, расположенный на нижней грани вентилятора, после чего лицевую панель потянуть на себя. Иногда используется потайной шуруп на боковой стороне вентилятора.

Далее прокидываем внутрь питающий кабель. Специально для этого будет предназначена резиновая круглая заглушка. До нее идут и каналы на тыльной стороне, при наружном способе прокладке провода питания.

Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора, чтоб проверить работоспособность как самого устройства, так и схемы подключения.

Как обычно, при любых работах с проводами под напряжением, выключаем автоматические выключатели. Для этого в учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции, выключайте все, так будет безопаснее.

Подключение проводов выполняется к клеммам вентилятора, скорее всего они будут скрыты защитной крышкой. Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7 мм.

Для подключения достаточно фазного (обычно белый), нулевого (обычно синий) и заземления (обычно жёлтый) проводов. Бывает что заземление не подключается, так как в некоторых моделях вентиляторов корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.

Порядок подключения проводов к вытяжному вентилятору следующий:

   Подключение вентилятора к клемнику

Помещаем провода в клеммы и затягиваем крепежные болты. Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».

Если все сделано правильно, то лопасти вентилятора начнут вращаться.  После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Как правильно установить канальный вентилятор

В связи с тем, что квадратные воздуховоды самые распространенные при построении воздуховодов в частных домах, а самые распространенные вентиляторы – круглые, то важно правильно устроить соединения этих элементов. Во-первых, подобрать правильный метод соединения (оптимально – фланцевое)

В квадратном воздуховоде может монтироваться круглый вентилятор

Во-вторых, правильно расположить устройство в воздуховоде. Это важный параметр от которого зависит необходимая интенсивность воздушного потока и уровень шума. В схеме установки вход воздуха в вентилятор должен находиться от поворота воздуховода на расстоянии его эквивалентного диаметра. И на расстоянии равном трем значениям эквивалентного диаметра – от выхода воздуха до следующего поворота.

Эквивалентный диаметр воздуховода – расчетное значение, которое находят по формуле:

D=√4HB/π, где H – высота, B – ширина воздуховода.

В-третьих, важно выбрать направление двигателя вентилятора, чтобы воздушный поток правильно двигался по воздуховоду. Потому, еще во время приобретения устройства нужно выяснить у продавца либо прочесть в инструкции пользователя, как расположен двигатель

В-четвертых, при установке вентилятора любого сечения, например, на кухне, необходимо устраивать вентиляцию таким образом, чтобы воздуховод имел как можно меньше поворотов. Слишком частые изгибы трубы «тормозят» воздушный поток и уменьшают производительность.

Установка канального вентилятора в воздуховод: пошаговая инструкция

Если вентилятор в схеме изначально, то его монтировать несложно

Этапы установки бытового круглого канального вентилятора в воздуховод частного дома:

1. Открутить крышку клеммной коробки.
2. В крыше расположен фиксатор, куда необходимо вставить провода.
3. Подключить провода к клеммам «линейная фаза» и «ноль».
4. Закрыть крышку клеммной коробки. У некоторых моделей клеммная коробка вращается вокруг своей оси, что позволяет беспрепятственно подключать провода с любой стороны.
5. Проверить подключение, включив прибор в розетку.
6. Монтировать в трубу воздуховода с помощью разъемных хомутов с резиновыми уплотнителями.
7. Повернуть корпус в монтажных кронштейнах так, чтобы не мешали близкорасположенные строительные конструктивные элементы.

Закрепить вентилятор можно в любом положении: на стене, потолке и другой горизонтальной поверхности, для чего, в комплекте поставки, имеются специальные кронштейны. Достав корпус из монтажных кронштейнов, его можно обслужить, не разбирая воздуховод.

Для установки канального вентилятора в металлическом кожухе в вытяжку прямоугольного или квадратного сечения, применяют фланцевые соединения. Такие соединения на воздуховодах должны соответствовать СНиПу 3.05.01-85 Внутренние санитарно-технические системы. Если на металлический воздуховод прямоугольного или квадратного сечения нужно установить круглый вентилятор, изготавливают специальное фланцевое соединение с переходником.

Особое внимание нужно обратить на материал, из которого оно изготовлено – он должен выдерживать температурный режим воздуховода и его агрессивную среду. Следующий момент – крепление должно содержать не менее четырех болтов, которые расположены по одну сторону от фланца, а при горизонтальном положении – головки находятся сверху

Перед тем, как приобрести вентилятор рекомендуется рассчитать его мощность. Производительность напрямую зависит от длины воздуховода, где устанавливается вентилятор, и его сечения.

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

1. Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
2. При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
3. Для всех соединений проводов используйте клеммники, а не изоленту.
4. Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
5. Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
6. В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
7. Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line – фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Это интересно: Допускается ли прокладка электропроводки шлейфом — распишем по порядку

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

туалет — верхнее положение специальной перемычки

ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

сам вытяжной вентилятор с таймером
