Блок заряда и питания от li-ion аккумулятора для пульта управления

Защитный SEI-слой

Во время первой зарядки внутри литий-ионного элемента происходит одно замечательное явление, спасающее элемент от скорой «смерти». Неожиданной проблемой оказались электроны, находящиеся в слое графита. При контакте с электролитом они начинают разрушать его. Но одно случайное открытие позволило не допустить контакт электронов с электролитом. При первой зарядке элемента, как мы уже говорили, ионы лития движутся сквозь электролит. В процессе этого движения молекулы растворенного в электролите вещества покрывают ионы. Достигнув графитового слоя, ионы лития вместе с молекулами раствора электролита реагируют с графитом, образуя так называемая промежуточную фаза твердого электролита (solid electrolyte interphase, или SEI-слой). Этот слой предотвращает контакт электронов с электролитом, предохраняя электролит от разрушения.

защитный SEI-слой

Вот так проблема случайным образом решилась сама собой. Хотя эффект SEI был открыт случайно, в последующие два десятилетия ученые целенаправленно улучшали процесс, подбирая наиболее эффективную толщину и химический состав.

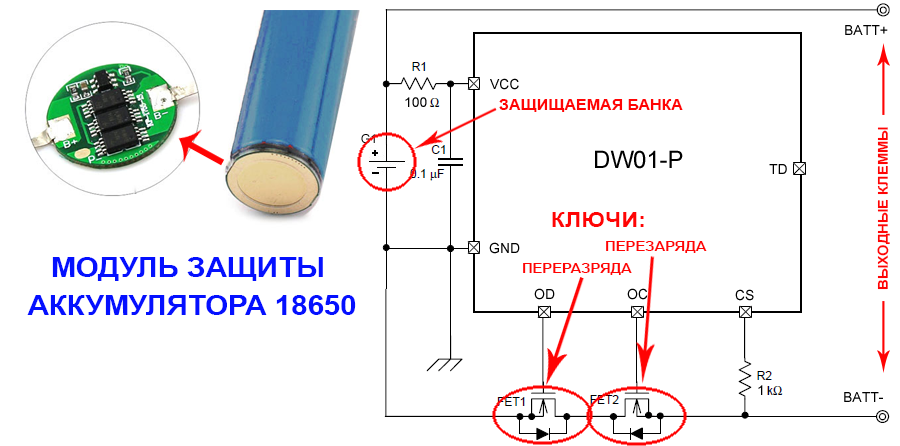

Балансировочная плата для li-ion аккумулятора 18650

Какую функцию выполняет балансир в литийных аккумуляторах? Если последовательно соединять несколько банок, их напряжение складывается в общую сумму, а емкость батареи равняется самой низкой из всех элементов.

Чтобы предотвратить перезаряд самой «ленивой» части, ее отключают от питания, что позволяет оставшимся частям продолжать заряжаться. Балансир контролирует равномерно распределяющийся заряд, поэтому его включают в цепи с последовательным соединением элементов. При параллельном соединении в балансировке нет необходимости: здесь равномерное распределение заряда. Балансировочная плата обычно входит в общий защитный корпус MBS и носит название «балансировочный шлейф».

Принципиальная схема

Принципиальная схема встраиваемого в ПДУ узла зарядки для такого аккумулятора показана на рис. 1. Напря-

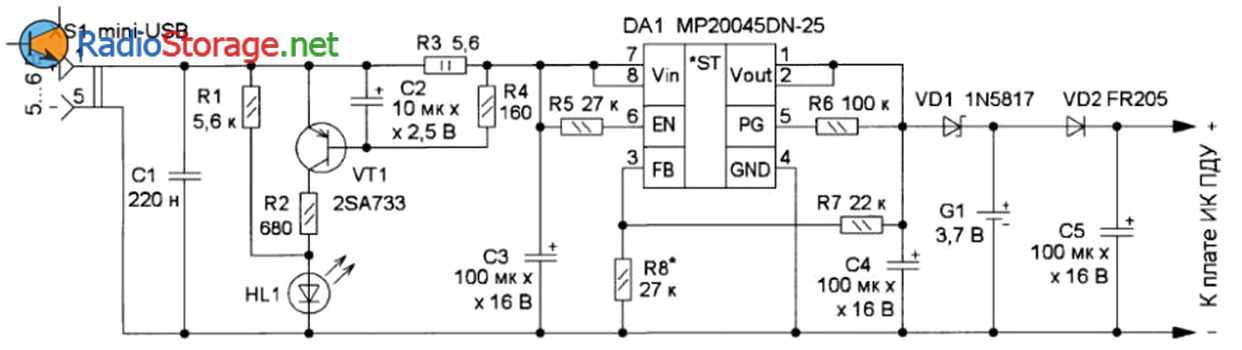

Рис. 1. Принципиальная схема встраиваемого в ПДУ узла зарядки для Li-ion аккумулятора.

жение постоянного тока 5…6 В поступает на гнездо XS1 (mini-USB). Резистор R3 ограничивает зарядный ток. Если аккумулятор G1 заряжен не полностью, транзистор VT1 открыт, светодиод HL1 светит ярко.

Если аккумулятор заряжен, транзистор VТ1 закрыт и светодиод HL1 светит слабо, поскольку ток через него в этом случае зависит от сопротивления резистора R1. Конденсатор С2 на базе транзистора VТ1 подавляет помехи по питанию, поступающие от ЗУ.

При полностью заряженном аккумуляторе его встроенный контроллер отключает аккумулятор от цепи, в результате чего напряжение на подключённой нагрузке (плате ИК ПДУ) будет ненамного меньше напряжения на выводах конденсатора С1, что нежелательно, поскольку номинальное рабочее напряжение ИК ПДУ всего 3 В.

Чтобы избежать этого, применён линейный стабилизатор напряжения DA1 на интегральной микросхеме MP20045DN. Микросхемы этой серии изготавливают в корпусе SOIC8E, и они представляют собой линейный стабилизатор напряжения, рассчитанный на максимальный ток нагрузки 1 А, максимальное входное напряжение б В, максимальную рассеиваемую мощность 2 Вт (с теплоотводом). На месте проходного транзистора в составе этих микросхем применён полевой р-канальный транзистор.

В устройстве применена микросхема MP20045DN-25 с фиксированным выходным напряжением 2,5 В. Но для зарядки аккумулятора, с учётом падения напряжения на диоде Шоттки VD1, требуется напряжение 4,5.. 4,6 В. Поэтому путём добавления в схему резисторов R7 и R8 микросхема была включена как регулируемый стабилизатор.

По этой же схеме, рассчитав или подобрав сопротивление этих резисторов, можно применить микросхемы MP20045DN-18*** или MP20045DN***.

Также можно применить любую микросхему из серии MP20045DQ***, но они имеют иную цоколёвку и корпус QFN8, значительно менее удобный для монтажа.

Напряжение от аккумулятора G1 поступает на плату ПДУ через диод VD2, который уменьшает напряжение питания. Небольшое превышение напряжения питания при полностью заряженном аккумуляторе не опасно для ПДУ. поскольку его ИК-диод питается через токоограничивающий резистор сопротивлением 10 Ом.

Почему контроллер блокирует работу литиевых батарей

Причинами блокировки являются такие факторы:

  1. Короткое замыкание. Возникает при превышении допустимого уровня заряда. Контроллер разрывает электрическую цепь. Восстанавливается она только после устранения замыкания. Для разблокирования батарею подключают к зарядному устройству.
  2. Глубокий разряд. Система защиты не позволяет дальше потреблять энергию аккумулятора. Спасти батарейку можно, начав зарядку телефона оригинальным ЗУ.
  3. Течение опасных процессов. При критическом разряде начинается бурное течение химических реакций. Внутри корпуса образуются литиевые кристаллы. Взаимодействуя с электродами, они вызывают взрыв. Опасная ситуация возникает при подаче напряжения. Поступление тока блокируется контроллером.

Контролер заряда у Li-Ion батарей защищает аккумулятор от КЗ и перезаряда.

Как зарядить литий─ионных аккумулятор без контроллера?

Здесь сразу стоит сказать, что заряжать Li─Ion банку в обход контроллера крайне не рекомендуется. В этом случае все функции контроллера зарядки вы должны будете выполнять самостоятельно. То есть, нужно будет вовремя отключить заряд при достижении верхнего порога напряжения, а также следить за температурой банки. Поэтому так делать крайне нежелательно.

Зарядка банки аккумулятора телефона без контроллера

Тогда следует отпаять плату BMS, подключить зарядное устройство к выводам банки и провести зарядку. Конкретные параметры зарядки зависят от аккумуляторного элемента. Если банок несколько, как в батарее ноутбука, нужно будет определять разряженные и проводить их зарядку отдельно. В любом случае процесс зарядки литиевого аккумулятора должен идти под контролем. Нужно проверять напряжение элемента и прервать процесс при достижении верхнего порога по напряжению. Кроме того, следует следить за температурой банки.

Эксплуатация Li-ion батарей

Первую после покупки новой техники необходимо выполнять после полного разряда. То есть заряжать его сразу не нужно, необходимо довести прибор до выключения, а потом зарядить полностью.

При эксплуатации устройств с литий-ионными батареями необходимо следить за местом их нахождения

В холодную и жаркую погоду важно контролировать температуру батареи, не допуская перегрева (переохлаждения). Для этого существуют специальные программы, с помощью которых отслеживаются показатели

Работа при температуре выше 30°C сказывается на способности батареи держать емкость. Уровень падает с 100% до 80%. Когда устройство полностью зарядилось, следует отключать его от источника тока. В противном случае емкость аккумулятора со временем будет снижаться, и батарея выйдет из строя.

График, демонстрирующий взаимосвязь времени и постепенного разряда аккумулятора.

Современные блоки питания способны минимизировать поступающий ток после полного заряда. Однако такая функция не дает гарантии сохранности аккумулятора. Заряжать устройство необходимо при отметке 30-50%. Постоянная полная разрядка сопровождается выделением тепла в большем объеме, это негативно сказывается на состоянии батареи.

Не стоит подключать к питанию устройства, которые работали в стрессовом режиме и получили перегрев. В этом случае необходимо дождаться, пока температура снизится, и только после этого ставить заряжаться.

Для устройств, которые допускают извлечение батареи, отличным решением является приобретение резервного аккумулятора. В этом случае время работы приспособления возрастает в 2 раза. Когда основной аккумулятор разряжается, в устройство помещается запасной элемент. Удобно решение для техники, которая быстро нагревается, так как сменное устройство дает время основному остыть.

Калибровка

Выделяют 2 метода калибрования:

  • ручной;
  • программный.

Калибровка производится по схеме: полный разряд-полный заряд аккумулятора. Необходима процедура для восстановления показателей и корректной работы контроллера.

Схема буферной и диаграмма, иллюстрирующая цикл заряда-разряда.

Второй метод отображает больше информации и позволяет осуществить дополнительные программные манипуляции. В остальном оба способа различий не имеют.

Вначале необходимо в стандартном режиме разрядить технику до выключения. Затем подключить к заряднику. Во время процедуры печатная плата батареи определяет предельные рамки зарядки и разрядки, это необходимо для предотвращения сбоев в дальнейшей работе.

оригинальным прибором, который шел в комплекте с техникой. Отключать от сети устройство можно, когда индикатор заряда покажет 100%. Для достижения максимальной рабочей емкости рекомендуется провести 2-3 повторных цикла «разряд-заряд».

  1. Калибровка аккумулятора планшета, телефона. Будет полезно посмотреть многим.
  2. Калибровка аккумулятора ноутбука без ноутбука. На прямую.
  3. Калибровка батареи ноутбука — 100 % способ!
  4. Восстановление (калибровка) Li ion аккумулятора шуруповерта 12 В

Хранение

Для предотвращения негативных воздействий на литий-ионный аккумулятор со стороны внешних факторов необходимо придерживаться таких правил:

  • на время хранения батарею извлекать из устройства;
  • перед извлечением рекомендуется зарядить аккумулятор до 50%;
  • хранят источник в сухом и прохладном месте.

Литий-ионные устройства имеют низкий показатель саморазряда, поэтому хранить их можно более 2 лет. Однако избежать потери емкости невозможно, даже выполняя правильные условия хранения. Независимо от того, сколько зарядное не будет использоваться, необходимо каждые 3 месяца делать калибровку, а после нее возвращать уровень заряда до 50%.

Чего не нужно делать с литий-ионными аккумуляторами

Предотвращение перегрева является залогом длительной работы батареи. Литий – активный щелочной металл, поэтому при нагреве в аккумуляторе может начаться реакция, приводящая к воспламенению. Запрещается держать литий-ионные батареи вблизи источников солнечных лучей, батарей и открытого огня. Особенно это касается смартфонов и ноутбуков.

Запрещено разбирать аккумуляторный элемент. Такая процедура приводит к воспламенению. Нельзя заряжать элемент в обход контроллера. Исключение делают лишь в случае, если аккумулятор необходимо вывести из состояния глубокого разряда.

Классификация

Проблема рядового
потребителя связана с запутанностью терминологии. Блоком питания называется
источник, предназначенный для подключения любого радриоэлектроного
оборудования, выдающий определенный уровень напряжения и тока.

Для большинства светодиодов требуется 4 В, при последовательном соединение максимальное количество 15 элементов, что соответствует напряжению 60 В. В российской сети 220 В, поэтому блок питания включается в систему обязательно.

Обозначать БП словом «драйвер» неверно, так как этот вид оборудования обеспечивает только стабильность тока (существуют модели, обеспечивающие диммирование). Драйвером можно назвать устройство, которое обеспечивает питание при подключении к сети 12 В или 24 В. Если осветительный прибор необходимо подключить к 220 В, требуется блок питания.

Исторически устройство, обеспечивающее
параметры питания электроприбора, называется балластом (ПРА). При переходе на
светодиодное освещение термин не стали менять. То же относится к термину «электронный
трансформатор». Это устройство снижает напряжение и повышает частоты, запитать
от него можно гирлянду или похожий на нее источник света.

БП может размещаться в корпусе или
отдельно от осветительного прибора, включаться в комплект поставки или приобретаться отдельно.

По конструкции эти приборы делятся на 2
большие группы:

  • изолированные;
  • неизолированные.

У изолированного БП отсутствует
гальваническая связь между входом и выходом, что повышает уровень безопасности
во время эксплуатации благодаря невысокому уровню напряжения на выходе. Этот
вид блоков питания производится на основе трансформатора, первичная обмотка
которого подключается к сети. Светодиодный светильник или лента присоединяется
к вторичной обмотке

Изолированные модели сравнительно дорогие, но хорошо
сглаживают скачки и импульсы напряжения, что особенно важно для российской
электросети

В неизолированных БП между
входом и выходом есть гальваническая связь. На выходе напряжение не превышает
60 В, но показатель между землей и одной из линий выхода может достигать
значения сетевого напряжения. Это оборудование компактное и сравнительно
дешевое, но с низким КПД. В комплект поставки их включают производители дешевой
светодиодной продукции. Если в процессе монтажа присоединить выключатель к
нулевому проводу, светодиодный осветительный прибор будет светиться в
выключенном состоянии.

Исходя из вышеизложенного, источники
питания для светодиодов можно разделить на 3 группы;

  • трансформаторные;
  • импульсные;
  • драйверы.

Первые два
типа предназначены для выработки постоянного напряжения, которое остается
стабильным независимо от колебаний сети и изменения тока.

Трансформаторный БП
состоит из:

  • трансформатора;
  • выпрямителя;
  • фильтра;
  • стабилизатора.

Такой прибор просто установить, он хорошо переносит режим холостого хода, но не терпит перегрузок, имеет большой вес и низкий КПД.

Импульсный БП меньше по размерам и легче
благодаря работе с более высокими импульсами, но плохо переносит холостой ход и
перегрузки.

Функция драйвера – выровнять уже стабилизированный электроток. Он состоит из дросселя, транзисторного ключа и схемы, управляющей ключом. Драйвер работает с частотами 30-50 Гц, контролирует ток, поступающий на светодиоды, регулирует вольтаж. Качественное оборудование этого типа имеет встроенный каскад для подавления гармотик, искажающих ток сети.

https://youtube.com/watch?v=FiGOY4cBIWY

Методы восстановления литий-ионных аккумуляторов

Лучшим вариантом является утилизация неисправного аккумулятора. Однако если купить новый нет возможности, разрешается попробовать наиболее безопасные способы восстановления емкости.

Избавляемся от газов

При неправильном использовании банки аккумулятора наполняются газом и вздуваются. Чтобы восстановить работоспособность АКБ, газообразные вещества нужно удалить. Для этого демонтируют верхний блок, под которым находится колпачок.

При использовании этого способа нужно помнить о таких опасных моментах:

  • механическое повреждение аккумулятора;
  • выход из строя электронных компонентов батареи;
  • возможность взрыва или воспламенения при соприкосновении катода и анода.

Используем холодильник

Считается, что после глубокого разряда можно, поместив его в морозильник. Батарею кладут в полиэтиленовый пакет. Через полчаса АКБ вставляют в телефон, который подключают к на минуту. После этого ждут нагревания корпуса батареи до комнатной температуры.

Способ заряд-разряд

Увеличить емкость батареи можно путем многократного разряда и заряда. Разряжают смартфон, пользуясь ресурсоемкой игрой или специальной программой.

Кратковременный возврат емкости

Ненадолго увеличить срок службы li-ion аккумулятора помогает использование блока питания, подающего напряжение 5-12 В. В схему включают резистор номиналом 330-1000 Ом. Контакты устройства соединяют с клеммами АКБ, соблюдая полярность. Для обнаружения плюса и минуса используют мультиметр. Параметры тока и напряжения должны соответствовать заявленным в инструкции.

Схема для кратковременного .

“Дикий” метод восстановления

Способ подразумевает удаление контроллера и замыкание клемм-токовыводов. Для этого используют любой металлический предмет. После этого контроллер устанавливают обратно. Перед началом процедуры рекомендуется удалить наклейку с корпуса батареи.

Можно ли заряжать литий-ионный аккумулятор без контроллера?

Да, можно. Однако это потребует плотного контроля за зарядным током и напряжением.

Вообще, зарядить АКБ, к примеру, наш 18650 совсем без зарядного устройства не получится. Все равно нужно как-то ограничивать максимальный ток заряда, так что хотя бы самое примитивное ЗУ, но все же потребуется.

Самое простейшее зарядное устройство для любого литиевого аккумулятора — это резистор, включенный последовательно с аккумулятором:

Сопротивление и мощность рассеяния резистора зависят от напряжения источника питания, который будет использоваться для зарядки.

Давайте в качестве примера, рассчитаем резистор для блока питания напряжением 5 Вольт. Заряжать будем аккумулятор 18650, емкостью 2400 мА/ч.

Итак, в самом начале зарядки падение напряжение на резисторе будет составлять:

Ur = 5 — 2.8 = 2.2 Вольта

Предположим, наш 5-вольтовый блок питания рассчитан на максимальный ток 1А. Самый большой ток схема будет потреблять в самом начале заряда, когда напряжение на аккумуляторе минимально и составляет 2.7-2.8 Вольта.

Внимание: в данных расчетах не учитывается вероятность того, что аккумулятор может быть очень глубоко разряжен и напряжение на нем может быть гораздо ниже, вплоть до нуля.

Таким образом, сопротивление резистора, необходимое для ограничения тока в самом начале заряда на уровне 1 Ампера, должно составлять:

R = U / I = 2.2 / 1 = 2.2 Ом

Мощность рассеивания резистора:

Pr = I2R = 1*1*2.2 = 2.2 Вт

В самом конце заряда аккумулятора, когда напряжение на нем приблизится к 4.2 В, ток заряда будет составлять:

Iзар = (Uип — 4.2) / R = (5 — 4.2) / 2.2 = 0.3 А

Т.е., как мы видим, все значения не выходят за рамки допустимых для данного аккумулятора: начальный ток не превышает максимально допустимый ток заряда для данного аккумулятора (2.4 А), а конечный ток превышает ток, при котором аккумулятор уже перестает набирать емкость (0.24 А).

Самый главный недостаток такой зарядки состоит в необходимости постоянно контролировать напряжение на аккумуляторе. И вручную отключить заряд, как только напряжение достигнет 4.2 Вольта. Дело в том, что литиевые аккумуляторы очень плохо переносят даже кратковременное перенапряжение — электродные массы начинают быстро деградировать, что неминуемо приводит к потери емкости. Одновременно с этим создаются все предпосылки для перегрева и разгерметизации.

Защита, встроенная в аккумулятор не позволит его перезарядить ни при каких обстоятельствах. Все, что вам остается сделать, это проконтролировать ток заряда, чтобы он не превысил допустимые значения для данного аккумулятора (платы защиты не умеют ограничивать ток заряда, к сожалению).

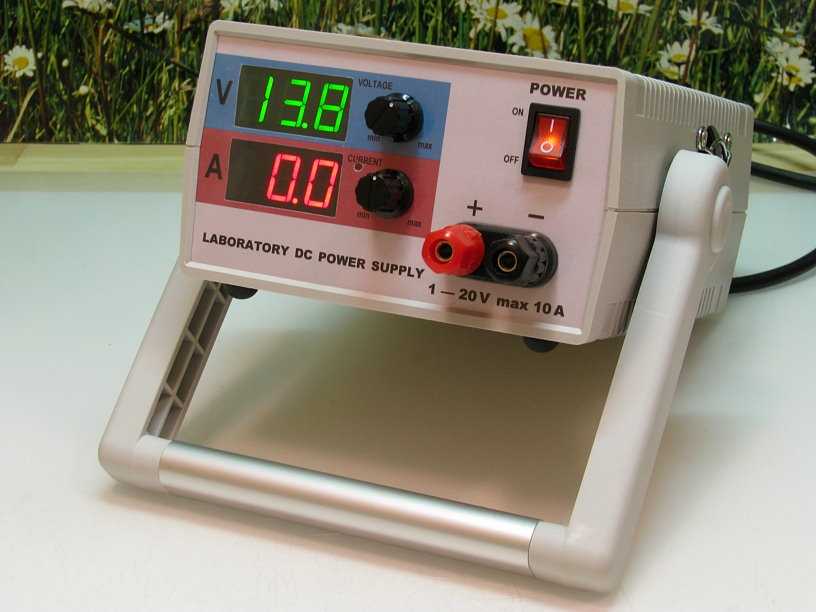

Зарядка при помощи лабораторного блока питания

Если в вашем распоряжении имеется блок питания с защитой (ограничением) по току, то вы спасены! Такой источник питания уже является полноценным зарядным устройством, реализующим правильный профиль заряда, о котором мы писали выше (СС/СV).

Все, что нужно сделать для зарядки li-ion — это выставить на блоке питания 4.2 вольта и установить желаемое ограничение по току. И можно подключать аккумулятор.

Вначале, когда аккумулятор еще разряжен, лабораторный блок питания будет работать в режиме защиты по току (т.е. будет стабилизировать выходной ток на заданном уровне). Затем, когда напряжение на банке поднимется до установленных 4.2В, блок питания перейдет в режим стабилизации напряжения, а ток при этом начнет падать.

Когда ток упадет до 0.05-0.1С, аккумулятор можно считать полностью заряженным.

Как видите, лабораторный БП — практически идеальное зарядное устройство! Единственное, что он не умеет делать автоматически, это принимать решение о полной зарядке аккумулятора и отключаться. Но это мелочь, на которую даже не стоит обращать внимания.

Прибор для восстановления литиевых аккумуляторов

Контроллер переводит в нерабочее состояние. В таком случае напряжение на клеммах составляет 2,5 В. При получении этого значения источник питания подлежит восстановлению. Сделать ремонт возможно с помощью специального прибора, например Turnigy Accucell 6. Устройство самостоятельно контролирует процесс восстановления.

Действие выполняется так:

Прибор для восстановления Li-Ion аккумуляторов.

  1. С помощью клавиши “Type” выбирают способ зарядки “Li-Po”. Режим предназначен для аккумуляторов, подающих напряжение 3,7 В.
  2. Короткими нажатиями кнопки “Старт” устанавливают напряжение заряда. Для Li-ion предназначен показатель 3,6 В.
  3. Выбирают значение “Auto”. Это позволяет начать зарядку полностью разряженной батареи.
  4. Устанавливают силу тока. Значение должно соответствовать 1/10 емкости батареи. Параметр изменяют, нажимая кнопки “+” и “-“.

При повышении заряда до 4,2 В устройство автоматически переходит в режим выравнивания напряжения. Завершение процедуры сопровождается появлением звукового сигнала и надписи “Full”.

Зарядка Li-ion аккумуляторов — кратко о правилах эксплуатации

Срок службы вашей литий-ионной батареи должен составлять от 300 до 500 циклов зарядки и разрядки, которые обычно составляют 2-3 года. Постепенно в течение этого срока службы литий-ионные аккумуляторы будут, естественно, испытывать снижение емкости из-за ряда факторов, включая циклический заряд, хранение, колебания температуры, частоту использования и общее старение.

Во избежание риска повреждения аккумулятора используйте только предусмотренное для этого интеллектуальное зарядное устройство. Наши интеллектуальные зарядные устройства имеют встроенные схемы, специально предназначенные для обеспечения правильного напряжения на наших литий-ионных элементах, что предотвращает перезарядку.


ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ Li-Ion АККУМУЛЯТОРОВ

Как восстановить Li-ion АКБ

При полном выходе из строя батареи лучшее решение – утилизация, в ситуации крайней необходимости ее можно реанимировать различными способами:

Помещение АКБ в морозильник: резкая смена температуры в ряде случаев приводит к его временному запуску. В морозильной камере необходимо держать ее в течение 40–50 минут, после чего извлечь и незамедлительно подключить к зарядному устройству на 5 минут. Подождать разогрева батарейки до комнатной температуры и полностью зарядить.
Вскрытие АКБ и отсоединение защитной микросхемы

Процедура проводится крайне осторожно. Для начала необходимо измерить тестером напряжение на контактах (дальнейшие действия возможны только при нулевом показателе), отсоединить защитную плату, замерить показатели напряжения

Дальше подключить на 10–15 минут, установив такие показатели: 100 мА, 4,2 В. При перегреве батареи зарядку следует отсоединить. Как только она полностью зарядится, защитная схема возвращается на место.

Перед разбором посмотрите на дату выпуска li-ion аккумулятора. Если ему больше 3–4 лет, не стоит пытаться реанимировать его.

Итак, контроллер для литий-ионных батарей выполняет важную функцию – не позволяет напряжению вырасти до 4,2 В и понизиться до 2,75 В (оптимальное напряжение для АКБ на литии – 3,7 вольта). Сильная разрядка и повышенная зарядка приводят к выходу устройства из строя.

Строение литий-ионного аккумулятора

Помимо оксида лития, элементы содержат также электролит и графит. В графите связь между слоями гораздо слабее, чем между атомами внутри слоев, поэтому графит имеет слоистую структуру.

строение литий-ионного аккумулятора

Электролит, помещенный между оксидом лития и графитом, служит барьером, пропускающим сквозь себя только ионы лития. Электроны же не могут проникать сквозь электролит и отскакивают от него, как теннисный мячик об стенку. В качестве электролита используется органическая соль лития, которая наносится на слой разделителя (о разделителе ниже в статье).

электролит пропускает ионы и не пропускает электроны

Детали и конструкция

Все показанные на схеме детали смонтированы на внутренней поверхности задней крышки корпуса ИК ПДУ (рис. 2). Монтажная плата не использована, детали фиксируют методом вплавления их выводов в пластмассовую крышку с последующим креплением клеем «Квинтол».

Стенки батарейного отсека отрезают, съёмную крышку отсека приклеивают к задней крышке ПДУ. На место батарейного отсека приклеен Li-Ion аккумулятор размерами 48×40 мм и емкостью около 700 мА ч. Подойдёт любой аккумулятор со встроенным контроллером, например, от малогабаритного сотового телефонного аппарата.

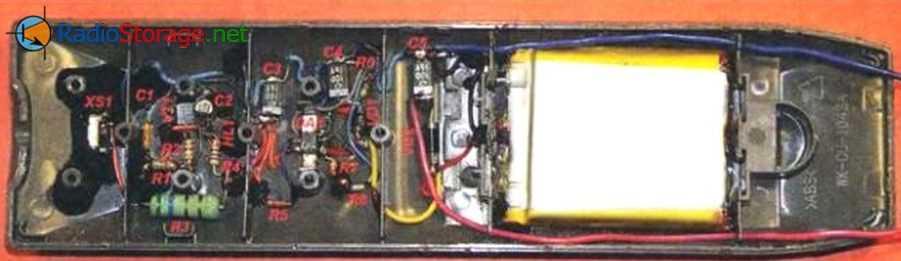

Рис. 2. Монтаж в корпусе рпульта ДУ.

К теплоотводящему фланцу микросхемы припаян П-образный медный теплоотвод размерами 30x4x0,4 мм. Взамен транзистора 2SA733 подойдёт любой из серий SS9015, ВС557, ВС558, 2SA1150. КТ3107, КТ6112. Если вместо кремниевого транзистора применить германиевый, например, МП25, ГТ2307, момент окончания зарядки аккумулятора будет отображаться точнее.

Светодиод можно применить любой сверхъяркий для поверхностного монтажа. Диод Шоттки 1N5817 можно заменить любым из серий 1 N581 х, SB 120, SS14, SK22 или другими подобными низковольтными, рассчитанными на прямой ток 1…2А.

Диод FR205 можно заменить любым из серий FR20x, RL20x, EGP20x, КД226, КД258. При установке импортных танталовых конденсаторов в прямоугольных корпусах учтите, что у них полосой обозначен плюсовой вывод, если явным образом не указано иное.

Подойдут конденсаторы на номинальное напряжение от 6 В. Гнездо mini-USB закреплено с помощью дополнительно припаянных к нему проволочных хомутов, которые приклеены к крышке корпуса ПДУ. Корпус этого гнезда электрически соединён с минусовой линией питания.

На рис. 3 показан фрагмент печатной платы доработанного ИК ПДУ RM-909Е. На плату параллельно оксидному конденсатору С4 ёмкостью 100 мкФ (на напряжение 6,3 В) припаяны два керамических ёмкостью по 20 мкФ (внизу справа).

Это сделано по той причине, что миниатюрные оксидные алюминиевые конденсаторы обычно имеют более высокое эквивалентное последовательное сопротивление и менее долговечны, чем такие же конденсаторы обычных размеров.

Пьезокерамический резонатор во избежание обламывания его выводов был дополнительно приклеен к монтажной плате. Контактные пружины для батарейного отсека удалены, на их место для подключения питания были припаяны два монтажных провода.

Рис. 3.Фрагмент печатной платы доработанного ИК ПДУ RM-909Е.

Безошибочно изготовленное устройство начинает работать сразу. При отключенном аккумуляторе подборкой резистора R8 устанавливают выходное напряжение стабилизатора 4,5…4,6 В. После проверки работоспособности монтаж покрывают несколькими слоями цапонлака или лаком ХВ-784. Следите за тем, чтобы лак и клей не попали в USB-гнездо.

А. Бутов. с. Курба Ярославской обл. Радио-06-19.
