Как подключить терморегулятор к инфракрасному обогревателю

Как подключить терморегулятор к инфракрасному обогревателю

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс.

Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома.

В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой

Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели инфракрасные, панельные, теплый пол, конвекционные

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

• в непосредственной близости возле обогревателей;
• в местах, где есть сквозняк;
• в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.

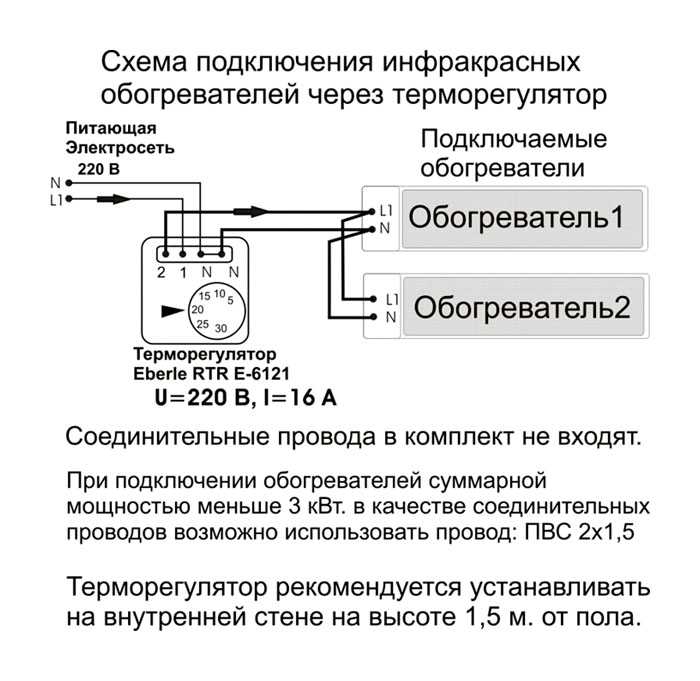

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры

Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу. Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:. Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:

Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается автоматически.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Подключение терморегулятора к инфракрасному обогревателю

Поскольку во многих случаях обогрев жилища осуществляется с помощью инфракрасных обогревателей, то для экономии электричества и здесь может быть применен термостат. Так же, как и в предыдущих случаях, устройство по достижении определенной температуры в комнате разорвет цепь и отключит нагреватель.

Если для обогрева комнаты используется 1 источник тепла, то подключение терморегулятора к инфракрасному обогревателю выглядит следующим образом:

В помещениях большой площади ставится 2 или более электронагревателей, тогда используется схема с параллельным включением:

Небольшие дачные домики, гаражи и прочие подобные строения хозяева отапливают при помощи электрических ТЭНовых нагревателей. Они погружаются в масляную или водную среду, заполняющую самодельный регистр, сваренный из стальных труб. Самым простым средством автоматизации для такого источника тепла является тот же термостат, его и установить несложно, только нужно проложить провода к обогревателю. Конечно, в конструкции проще применить ТЭНы со встроенным термостатом, но тогда регулирование снова получится косвенным, по теплоносителю. Лучше поставить обычный электронный блок с датчиком и присоединить его к ТЭНу. На рисунке ниже используется простая схема подключения ТЭНа с терморегулятором.

Производители

Если говорить о производителях, то в продаже легко найти различного рода терморегуляторы для ИК-обогревателя для дачи. Причем, что механического, что электронного типа. Довольно популярными считаются решения от отечественных фирм, что сочетают в себе долговечность, качество и доступную цену. Популярными считаются европейские, японские и американские модели терморегуляторов. Если говорить более подробно о конкретных моделях, то для начала следует назвать регулятор под названием Ballu BMT-1. Этот прибор представляет собой довольно доступное механическое термореле, что работает с инфракрасными обогревательными приборами данного производителя. Плюсами модели будет возможность работы с 1-фазными приборами с мощностью до 2 кВт и наличие довольного большого диапазона регулирования. Еще одним преимуществом будет то, что корпус Ballu BMT-1 сделан из очень прочного пластика.

Следующая модель, что также является довольно востребованной, Easter RTC 70.26. Данный термостат электромеханического типа применяется в теплых полах, оснащенных отопительными приборами инфракрасного типа. В нем есть датчик выносного типа, что измеряет нужные показатели и передает сигнал на главный блок управления. Он очень прост в применении, универсален и может работать с большинством отопительных устройств с мощностью до 3,5 кВт.

Еще один неплохой прибор – Eberle RTT-E 6121. Он относится к категории электромеханических накладных устройств, что имеют управление ручного типа. Диапазон температурного регулирования составляет от +5 до -30 градусов по Цельсию

Важно, что это устройство позволяет управлять сразу несколькими обогревательными приборами, общая мощность которых не будет более 3,5 кВт. Также отличительной особенностью прибора будет возможность его использования в помещениях, где влажность достигает показателя в 95 процентов

В его основе лежит биметаллическая пластина.

Еще одна модель, которая является крайне востребованной среди потребителей, Terneo PRO. Это программируемый электронный терморегулятор, что относится к дорогому ценовому сегменту. Благодаря наличию облака прибор может сохранять в себе все данные о настройках и работе инфракрасного отопителя, что позволяет обеспечить возможность просмотра необходимой информации со смартфона или планшета. Более того, существует специальное приложение для работы с этой моделью терморегулятора.

Для фанатов отечественной продукции наилучшим решением будет «БиЛюкс Т08». Это программируемый термостат от одноименного отечественного производителя. Он оснащен приятной подсветкой экрана, который относится к сенсорным. Отличается высочайшим классом влагозащищенности и имеет очень прочный корпус, сделанный из пластика. Имеет два режима управления:

• программируемый;
• ручной.

Виды и их характеристика

Отметим, что принцип применения и строение различных термических регуляторов могут серьезно различаться. Существует две категории термостатов:

электронные;

В случае с механикой – это небольшая коробка из пластика, имеющая переключатель. Обычно он имеет круглую форму, что дает возможность плавно менять его положение. Значение одного деления может отличаться – от 1 градуса до различных значений. Также на коробке обычно размещается клавиша включения и светоиндикатор, сигнализирующий об активности прибора в определенный момент. Бывают и более совершенные механические решения, оснащенные дисплеем. Несмотря на это, в них отображается не столько информации, как хотелось бы, да и управлять температурой можно всего лишь с помощью пары клавиш.

Кроме того, существуют и электромеханические устройства. Это штатные приборы, что монтируются на корпус обогревательного устройства либо внутрь и реагируют на температуру поверхности обогревателя либо жидкости, находящейся в радиаторе. Они подразделяются на регулируемые и нерегулируемые. Регулируемые управляют воздухонагревом в помещении благодаря циклу включений-отключений устройства, что осуществляются после выхода отопителя в рабочий режим по определенному процессу. Обычно сначала устройство нагревается, после чего регулятор отключает нагревательный элемент. Потом оно остывает, и регулятор снова активирует его. Получается, что обогревом комнаты можно управлять благодаря предварительному выбору определенной степени нагревания устройства.

Необходимо добавить, что конструкция управляемых устройств может быть двух типов:

• капиллярная;
• с биметаллической пластинкой.

В первом случае присутствует спецреле, похожее на небольшой узкий цилиндр, где имеется цилиндрическая капсула с жидкостью, обладающей большим коэффициентом теплорасширения. Когда температура меняется, то цепь может замыкать и размыкать контакты с использованием особого привода. Во втором случае речь идет об элементе, что скомбинирован из двух различных металлов, имеющих серьезную разницу в коэффициентах теплорасширения – половины пластин при нагреве удлиняются так сильно, что выгибаются в посадочном гнезде и просто осуществляют размыкание электроцепи, а после остывания снова становятся такого же размера и осуществляют замыкание контактов.

Подключение терморегулятора к инфракрасному обогревателю

Прежде чем приступать к монтажу обогревателя, для начала нужно определиться с местом установки оборудования

Очень важно правильно подобрать место, чтобы обеспечить максимально безопасное использование устройства и его бесперебойную работу. Помогут в этом несколько советов:

Совет 1. Не стоит располагать прибор там, где повышена влажность. Это крайне небезопасно особенно для термостатов электрического типа.

Совет 2. Воздействие солнечных лучей негативно отразится на работе устройства, поэтому лучше всего подбирать место, спрятанное от солнца. Дело в том, что, находясь на солнце, они начнут показывать неточные данные, что отрицательно скажется на процессе отопления.

После того как было подобрано место, можно переходить к подготовке всех необходимых инструментов и непосредственно самому монтажу.

Необходимые материалы и инструменты

Одним из основных требуемых инструментов является рулетка – она позволит отмерить необходимое расстояние от потолка до выбранного места монтажа устройства. Дополнительно стоит запастись строительным уровнем, чтобы осуществить монтаж максимально ровно.

Также в процессе монтажа понадобятся такие инструменты и материалы, как:

• дрель или сверло;
• перфоратор;
• дюбель;
• кронштейн.

Благодаря всем этим приспособлениям можно осуществить монтаж оборудования.

Особенности монтажа

Во время монтажа обогревателя стоит учесть некоторые особенности, и одной из таких особенностей является также крепление терморегулятора. Рассмотреть процесс установки и подключения терморегулятора можно на примере термостата марки «Балу».

Для того чтобы устройство качественно справлялось со всеми возложенными на него функциями, необходимо для начала ознакомиться с правилами установки, а потом выполнить ее как можно более правильно

Среди основных правил, на которые нужно обратить внимание, можно отметить:

1. Установку термостата можно производить только в 1,5 метрах от пола.
2. Прежде чем монтировать устройство, под него нужно подложить слой утеплительного материала.
3. Ни в коем случае нельзя монтировать термостат рядом с предметами мебели или за шторами.

Последний пункт вызван тем, что такое расположение будет крайне неудобным, а также опасными из-за недостатка воздуха, который охлаждал бы работу прибора.
