Что такое провод СИП и в чем его преимущества

Что такое провод СИП

СИП расшифровывается как «самонесущий изолированный провод». Как следует из названия, главным его отличием от уже привычного провода является наличие изоляции. В качестве оной применяется светостабилизированный сшитый полиэтилен, который, по словам производителей, готов служить более 25 лет.

На данный момент на рынке представлено несколько модификаций данного провода. Наиболее простыми являются СИП1 и СИП 2 провод. Они состоят из двух жил, один из которых, фазный, имеет изоляцию, а нулевой является несущим и изоляции не имеет. Отличием между этими типами провода является только тип используемой изоляции.

  • Провод СИП 1А и СИП 2А имеет изолированный фазный и нулевой провода. Отличия между ними состоят только в типе используемой изоляции.
  • СИП 3 провод, который имеет всего одну изолированную жилу. Его изготавливают по технологии сталь — алюминиевого провода с последующим покрытием изоляцией.
  • Но самая низкая цена на провод СИП 4, который не имеет несущих жил, а все его четыре провода имеют изоляцию. Достичь этого удалось за счет применения не сплавов алюминия, как в других моделях, а чистого алюминия. При этом провод СИП 4 не имеет несущих жил, а крепится за сам провод.
  • Также без несущей жилы изготавливают провод СИП 5, который изготавливают двухжильным. Все его жилы изолированы.

Преимущества провода СИП

По сравнению с обычным проводом, СИП имеет массу преимуществ. При этом из недостатков можно отметить только более высокую стоимость.

По всем же остальным параметрам он существенно превосходит старые алюминиевые провода.

  • Благодаря наличию изоляции, существенно сокращается вероятность коротких замыканий вследствие соприкосновения проводов во время ветра или из-за попадания посторонних предметов.
  • Наличие специальной арматуры позволяет выполнять подключение между проводами СИП без снятия напряжения. При этом фурнитура для крепления проводов имеет срывные головки, которые регулируют степень зажима проводов.
  • Наличие изоляции позволяет существенно упростить процесс монтажа провода и выполнить его своими руками даже не подготовленному человеку. Ведь нет необходимости использовать изоляторы.
  • Еще одним важным преимуществом для энергоснабжающих предприятий является невозможность осуществлять «набросы» и таким образом воровать электроэнергию. Именно поэтому провод СИП они все чаще используют для подключения частных домовладений.
  • Немаловажным преимуществом является и более привлекательный внешний вид провода. Именно этот фактор во многом становится определяющим при выборе провода в качестве вводного для подключения домов.

Возможные ошибки при монтаже

При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:

Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз»

Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.

Порядок монтажных работ

Вне зависимости от расположения узла учета, который может быть сделан на самом столбе или же на фасаде дома, необходимо провести ответвление от линии электропередачи и подвести кабель к дому. Выполняется это несколькими методами:

  • воздушным способом;
  • подземным способом.

На сегодняшний день более популярным является подключение посредством подземного способа. Это обуславливается весомым преимуществом такого способа – отсутствие висящего провода, который идет от столба к дому. Однако стоимость монтажных работ при таком методе гораздо дороже, нежели подключение воздушным способом. Подключение электричества к дому от столба схема помогает увидеть значительные отличия этих двух способов.

Для подключения электричества к дому необходимо использовать кабель марки СИП 4 сечением 16 кв. мм. Этот кабель отличается устойчивостью к воздействию УФА лучей и обладает длительным сроком эксплуатации, который составляет более двадцати пяти лет. Благодаря этому, с момента появления этого кабеля, именно его активно используют для подключения дома к электросети. При этом исходя из того, сколько подключается фаз, подойдет кабель с двумя и четырьмя жилами. На доме кабель закрепляется таким образом, чтобы в зимнее время, на него не попадал снег, который скатывается с кровли. Монтаж кабеля выполняется посредством специально созданной для этого фурнитуры и, как правило, не отнимает много времени. Если монтаж кабеля выполняется воздушным способом, то следует использовать кабель СИП с сечением не меньше шестнадцати мм кв.

Особенности подключения по воздуху

При подключении электричества от столба, который находится на расстоянии больше, чем 25 метров, при воздушном методе, необходимо устанавливать на его пути дополнительную опору. При монтаже дополнительной опоры, кабель между столбом, опорой и домом должен быть на высоте не меньше, чем шесть метров. При этом точка подключения на постройке должна устанавливаться выше отметки в 2,75 метра.

Осуществлять ввод алюминиевого провода внутрь дома категорически запрещается. Это регламентируется специальным документом, в котором указано, что алюминиевый кабель нельзя проводить в сгораемые конструкции. Вследствие этого, для того чтобы завести провод в дом, необходимо перейти с кабеля СИП на кабель ВВГ нг. Этот вид кабеля допускается применять как для организации обычной проводки внутри дома, так и по воздуху. Проход кабеля через стену дома должен быть сделать с помощью металлической гильзы с толщиной стенки не меньше чем 3, 2 миллиметра. Это необходимо с целью защиты провода от различного рода повреждений, в том числе и при усадке строения.

Особенности подключение электричества к дому под землей

Подключая дом к электросети с помощью подземного способа, следует использовать медный или алюминиевый кабель. Более качественным является медный кабель, он отличается более длительным эксплуатационным сроком, однако, и цена такого материала будет гораздо выше. При использовании медного кабеля он должен быть марки ВВГ с сечением не менее 10 мм. кв. Если же планируется использование алюминиевого кабеля, то наиболее подходящим является кабель марки АВБбШв с сечением не менее 16 мм. кв. Для укладки кабеля под землей – это обязательно должна быть бронированная марка провода. Монтаж кабеля в земле следует осуществлять таким образом, чтобы со стороны входа и выхода он был помещен в трубу из металла, которая должна иметь форму буквы Г.

При этом до конца от места изгиба в совокупности труба должна обладать высотой не меньше, чем два с половиной метра. Кроме того, труба должна выходить на поверхность из земли на высоту более чем 1,8 метра. Если часть кабеля под землей остается не защищенной трубой, ее необходимо защитить с помощью двухстенной ПНД гофры. Укладка кабеля в земле осуществляется на глубине от 0, 6 до 0, 8 метра. При этом сам провод укладывается именно на эту глубину. Проводить кабель в дом необходимо также через металлическую гильзу. Кабель нельзя укладывать под фундаментом дома.

Следует помнить, что при подключении электроэнергии к дому и при воздушном способе и при подземном, является достаточно сложным процессом, который требует соблюдение всех норм и стандартов, а также особой внимательности в работе. Поэтому, желательно доверять выполнение такой работы профессионалам, имеющим большой опыт работы.

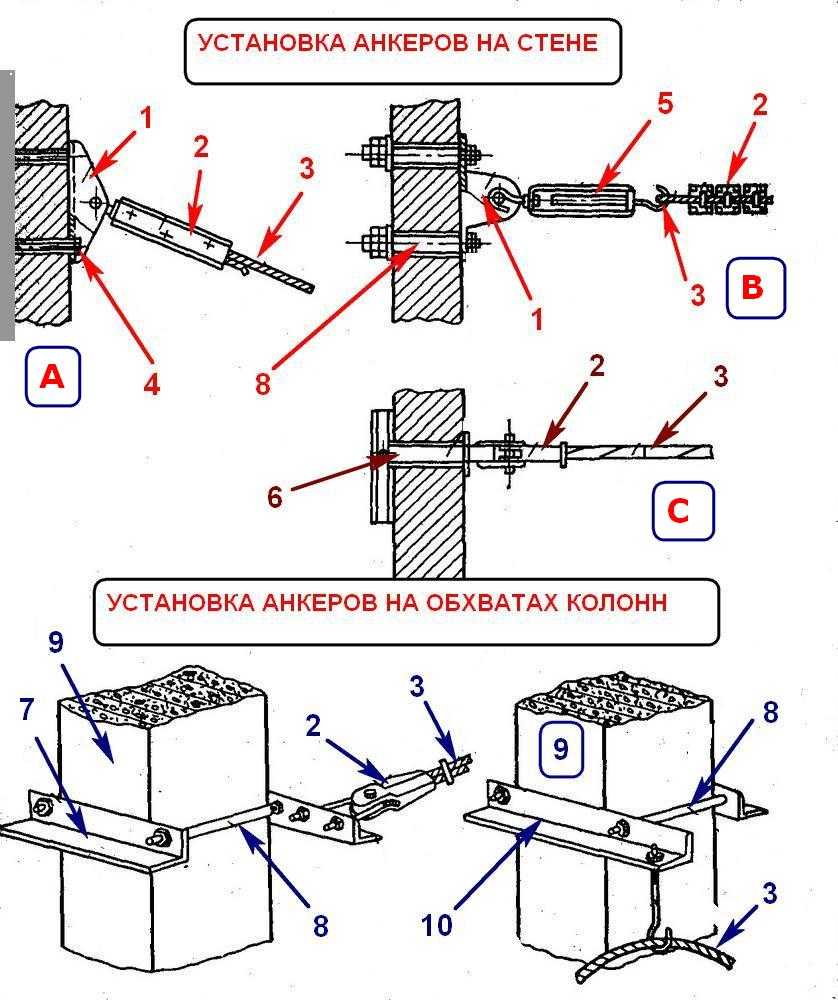

Крепление анкеров к стене дома и к столбу

В зависимости от сечения, а соответственно массе, проводов (кабеля) используемых для ответвления применяются несколько вариантов крепления анкеров к стене или опоре.

Болтовой крюк. Вворачивается в специальный дюбель, который забивается в заранее сделанное отверстие в стене или опоре. Крюк должен быть вкручен в основную конструкцию дома, а не в обшивку. Подходит к нетяжелым проводам отвлетвления. Для деревянных конструкций используется крюк с шурупным наконечником.

Крепление анкеров сквозными болтовыми соединениями к стене. Это более надежные крепления анкеров к стене (смотри рисунок A и B).

Крепление анкеров к стене раскрывающим Т-образным креплением. В стене сверлиться отверстие. В закрытом состоянии Т-образное крепление это прямая планка. После вставления в отверстие крепление раскрывается и верхней планкой крепления держится о стену. (Смотри рисунок C)

Крепление анкеров к столбу обжимающими обхватами. Это самый надежный способ крепления анкеров к столбу опоры. На рисунке хорошо понятна технология крепления обхватом. Добавлю только, что вместо уголков и шпилек можно применить металлическую полосу с приваренным крюком для анкера.(На рисунке «Установка анкеров на обхватах колон»)

Ввод электричества в дом

Как уже отмечалось, подключение вводного кабеля должно выполняться представителями специализированной организации, занимающейся электроснабжением.

В настоящее время жилой дом может быть подключен к ЛЭП тремя основными способами:

  1. Прокладка воздушной линии от столба с использованием алюминиевых неизолированных проводов. Этот способ считается наиболее опасным и на практике его применение значительно сократилось.
  2. Устройство ввода от воздушной линии самонесущим изолированным проводом (СИП-кабелем). Надежная изоляция позволяет избежать коротких замыканий в любых ситуациях, а в случае обрыва кабеля опасность поражения током для людей отсутствует.
  3. Ввод в дом специальным бронированным кабелем, прокладываемым под землей. Этот способ считается наиболее безопасным, особенно для деревянных домов, но и более дорогостоящим.

Поскольку основной темой является СИП-кабель, на его использовании в качестве ввода стоит остановиться более подробно. Данный способ пользуется широкой популярностью, благодаря своим конструктивным особенностям и техническим характеристикам. Однако при использовании этого кабеля, необходимо соблюдать определенные условия, особенно в вопросах его прокладки по стене деревянного дома.

Очень многие специалисты являются противниками расположения СИП даже в каменных и кирпичных домах. Они считают изоляцию проводов недостаточно надежной по физическим характеристикам прочности. В связи с этим, СИП-кабели не должны контактировать с любыми видами строительных конструкций. Такая перестраховка объясняется защитой воздушной линии от короткого замыкания автоматом, который рассчитан на очень большой эксплуатационный ток. То есть, отключение защитного выключателя, установленного на подстанции, происходит с определенной задержкой. За это время мощная электрическая дуга с высокой температурой вполне способна поджечь сухие конструкции деревянного дома. Однако существует множество сторонников такого способа прокладки при условии соблюдения определенных мер безопасности.

Одним из таких способов является использование для ввода металлической толстостенной трубы, которая эффективно локализует действие электрической дуги

Особое внимание следует обращать на вход и выход кабеля СИП из трубы. Во избежание возможного перетирания провода о торцовую часть трубы, обеспечивается его дополнительная защита с помощью гофрированной трубки

Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания. Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом.

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

При ветровой нагрузке, кабель может перетереть изоляцию, и произойдет замыкание проводов.

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

НИ О ЧЕМ. И ОБО ВСЕМ

  • Раздел:Своими руками
  • Метки: Заземление, Зодчий, Электрика
  • Просмотров: 61635
  • Подписаться на комментарии поRSS

Пришла пора вернуться к вопросу электрики. За зиму и весну получил много писем с просьбой продолжить тему. Выдалось свободное время, поэтому попробую описать, как я делал электрику в деревянном доме. В прошлом году родственники построили через фирму «Зодчий» деревянный дом — проект «Балчуг». У дома крайне удачная планировка, смотрится он довольно просторным. Практически идеальный летний домик. Подкачали только исполнение, упрощенные технологии, попытки схалтурить, серьезнейшие ошибки при монтаже кровли. Но это вопрос отдельный (кому интересно — в личку). Встал вопрос об электрике. Можно было тоже оставить это на откуп Зодчему, но осмотр ранее сделанной ими же бытовки меня сильно смутил проводами, которыми они сделали розетки. Мягко выражаясь, тонковаты. В общем, решил делать электрику самостоятельно.

Опыта создания проводки в деревянном доме не было. Поэтому прежде всего — изучение теории, а потом уже формирование некоторого облика. При формировании схемы учитывались следующие задачи:

  • подключение дома к столбу проводом СИП;
  • установка контрольного счетчика потребления энергии;
  • разводка проводов наружным способом в желобах;
  • отсутствие раздаточных коробок (соединение проводов в коробах);
  • создание отдельных линий освещения, отопления, и бытового электричества;
  • заземление;
  • подключение бытовки через дом.

Поскольку делалось «для себя» — были куплены только высококачественные комплектующие: желоба, электроустановочные изделия. Общий бюджет материалов в итоге составил примерно 65 тыс. рублей.

Теперь, собственно, к описанию.

Подключение ответвления к дому кабелями на несущем тросе

Шаги по подключению кабеля на несущем тросе, такие же, как и при подключении проводов СИП. Только между домом и опорой натягивается несущий стальной трос. Для крепления троса к стене дома и к столбу применяются анкеры с петлями для тросов или натяжные муфты, которые крепятся к анкерам муфтовыми соединительными планками (смотри фото).

Сами провода подключаются к проводам магистральной линии специальными плашечными зажимами к неизолированным проводам или прокалывающими зажимами к изолированным проводам.А на тросе кабели крепяться кабельными бандажными ремешками.

Остановлюсь подробнее на креплении анкеров к стене дома и к столбу.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

  • раскаточное устройство;

  • натяжитель бандажной ленты;

  • крепежные материалы;
  • натяжитель линии;
  • динамометр.

Поэтапный монтаж:

  1. Устанавливают опоры.
  2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
  3. При помощи оборудования разматывают и подвешивают трос-лидер.
  4. Протягивают СИП на опоры и натягивают.
  5. Крепят кабель на опорах.
  6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно.  Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

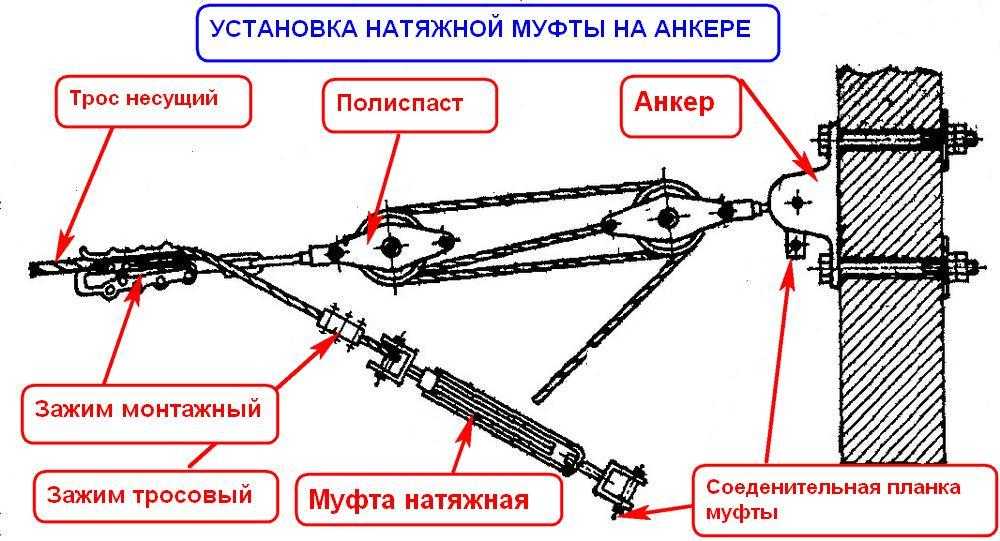

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

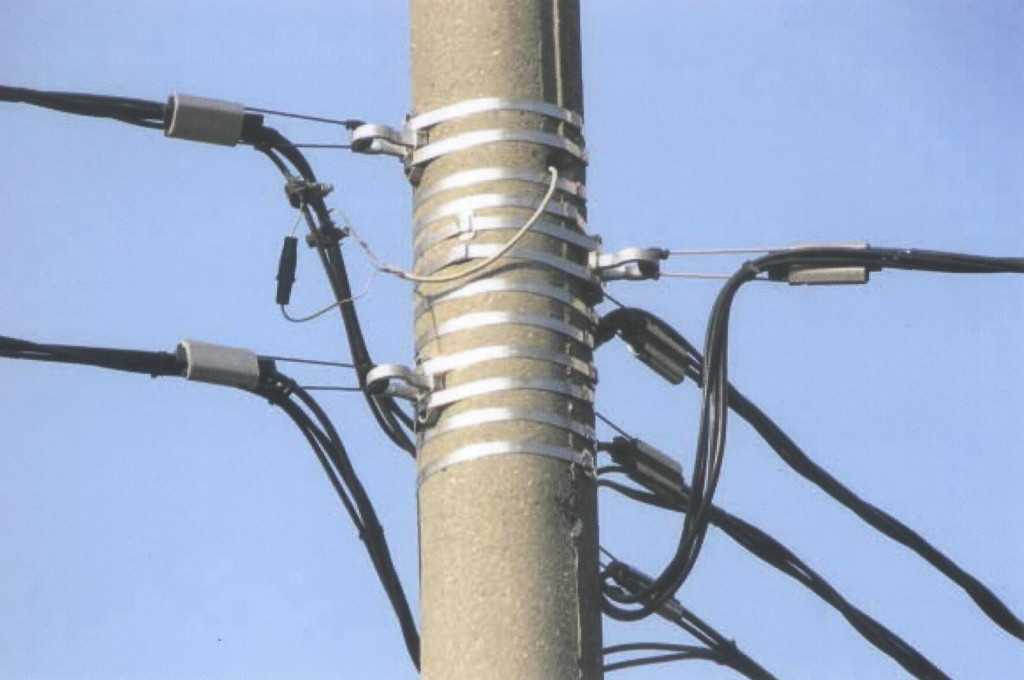

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.
