Программа для проектирования, создания чертежей и схем splan

Функциональность программы

После установки и запуска сплана на мониторе ПК отображается окно с интерфейсом программы и рабочим полем листа. Здесь выполняется чертеж, и вставляются текстовые блоки.

В последнюю версию sPlan 7.0, добавлены новые опции, расширяющие функциональные возможности:

маркировка наносимых элементов друг относительно друга, как дочерних или родительских;
графическое обозначение размеров объектов чертежа;
печать плаката;
изменение масштаба рисунка с помощью scrolling (вращение колёсика мышки);
отображение виртуальных узлов;
возможность изменять стили линий для всех элементов;
правка свойств выделенных объектов;
размещение активных ссылок;
привязка текста к центру листа;
режим измерения в плоскости;
тип сетки поля;
смена масштаба линейки;
сортирование листов.

Опция назначения родительского или дочернего статуса компонента позволяет при изменениях параметров родительского автоматически находить в схеме дочерние и производить замену в них.

Информация. К примеру, в чертеже раскиданы отдельные компоненты, принадлежащие конкретной микросборке. При изменении данных родителя (микросхемы) изменятся обозначения и дочерних компонентов.

При помощи опции «Размеры» доступно наносить размерные отрезки при указании: радиуса, диаметра, ширины, длины или угла. При работе с масштабом 1:1 можно измерять размеры на чертеже, пользуясь этой особенностью.

При необходимости получить большой размер чертежа выбирают функцию «печать баннера». На принтере распечатываются листы в формате А4, которые впоследствии соединяются в одно целое.

Появилась возможность вращением колёсика мышки изменять масштаб рисунка, чего не было в прошлых версиях.

Находящиеся в центре линий узлы виртуального отображения помогают при нанесении ломаных траекторий. Узел или линия после смещения и фиксации становится реальным узлом или линией.

В свежей версии программы появился вариант назначать стиль не только для линий, но и для любой фигуры и полигонов.

При одновременном выделении множества элементов стало доступно поменять значение их свойств для всех сразу. Изменения происходят только после подтверждения намерения, что исключает ошибочные действия.

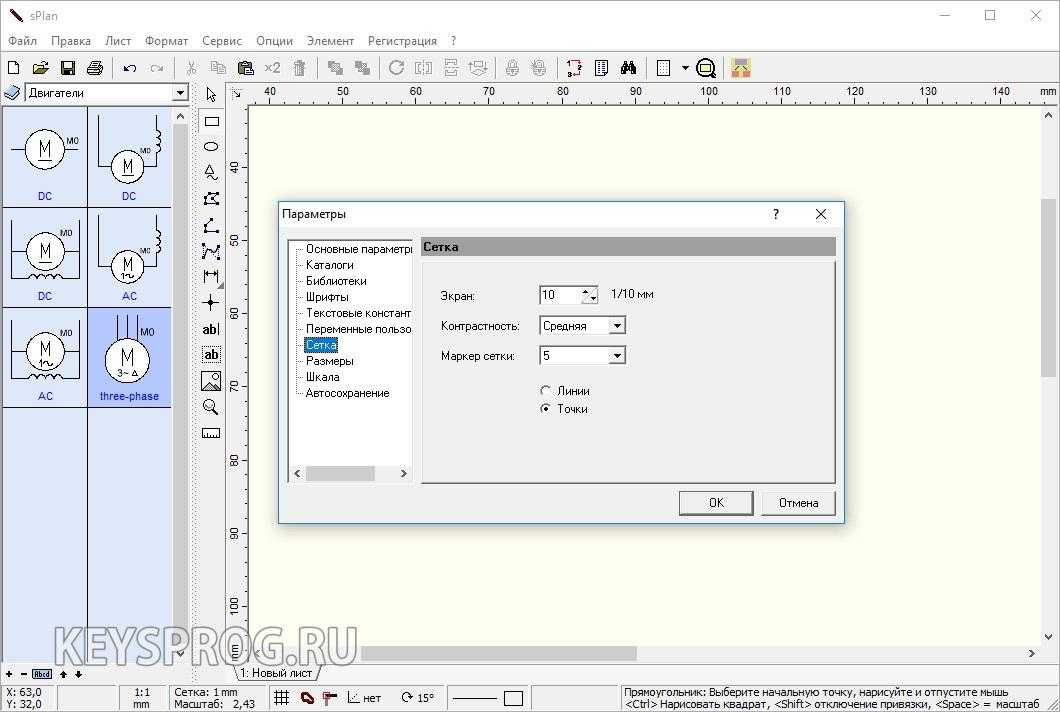

Сплан 7.0 позволяет показывать сетку точками, а не одними линиями, повышая резкость чертежа на её фоне.

При исполнении многолистовых схем можно выставить ранжир следования листов. Подобная сортировка пришла на смену старой, при которой допустимо было изменение только одной позиции (перелистывание на один шаг влево или вправо).

Ещё одно новшество – установка бесплатного просмотрщика (sPlan70_Viewer), который обновляется автоматически и совместим с программными файлами.

Библиотеки компонентов sPlan

Доброго дня уважаемые радиолюбители! Существует много версий программы sPlan здесь можно скачать версии этой программы , но мы рассмотрим работу этой программы на примере версии sPlan 7. После скачивания и разархивирования программы дважды щелкаем мышью по иконке запуска программы и смотрим на экран. Ниже приведен скриншот запущенной программы в режиме редактирования электрической схемы:.

Категория: Soft.

Программа поддерживается и в настоящее время, на данный момент последняя версия sPlan 7. В конце г. С документацией по всем функциям программы можно ознакомиться, используя встроенную справку на английском языке. Нумерация компонентам может присваиваться как автоматически, так и вручную. Режим можно выбрать правой кнопкой мыши через свойства компонента Properties , в том же окне редактируются дополнительные атрибуты, в том числе текстовое поле в нём можно написать, например, номинал данной детали и т. Редактор может работать с несколькими страницами в виде вкладок , имеются функции экспорта документа в графический файл и печати с предварительным просмотром. Программа платная, в бесплатной версии отключены функции сохранения, экспорта и печати файлов.

Текстовые возможности Splan7

Сплан можно использовать как для весьма специфичных целей, так и для решения более простых, но не менее востребованных задач. Программа оснащена хорошими текстовыми и визуальными редакторами, позволяющими создавать шаблонную печатную продукцию, а также наглядные демонстрационные плакаты и презентации.

Интегрированные библиотеки различных профилей позволяют наглядно продемонстрировать выполненную работу или презентовать возможности проектировщика.

Различные шрифты, поддержка мультимедиа в электронных презентациях и другие возможности текстового редактора могут стать если не главным функционалом программы, то приятным дополнением для проектировщиков, рассказывающих о своих разработках.

Описание

Это софт для любителей электроники и радио, также рекомендован к использованию студентами профильных специальностей для использования в учебном процессе. Популярные русские версии – splan 7.0 rus, splan 8.0 rus.

Внимание! Версии программы ориентированы под различные операционные системы (ОС), на что при скачивании софта для установки следует обращать внимание. Технические характеристики программы splan 7.0.0.1 (7.0.0.4) Rus Edition:

Технические характеристики программы splan 7.0.0.1 (7.0.0.4) Rus Edition:

разработчик софта – Abacom Electronics;
платформа установки – PC;
требования к ОС: Win 95,98,NT,2000,XP,Vista;
объём занимаемого места на жёстком диске – 6 Мб;
оперативная память – 256 Мб;
необходимая видеокарта – 32 Мб;
язык – русский.

Программа при установке и пользовании не требует дополнительных исполняемых файлов («cracked.exe», «crack», «keygen», «trial reset» и т.п). Бесплатная версия для исполнителей электронных схем позволяет изображать и выводить готовый чертёж в удобных форматах: BMP, JPG, GIF, EMF и SVG. Вставка пользовательских файлов в исполняемую схему – один из плюсов софта. Работа проводится при помощи манипуляций мышкой. В библиотеке – подробный выбор разложенных по группам элементов.

Данные о программе при скачивании на ПК

Как переместить библиотеку компонентов в sPlan 7 и подключить ее к программе.

Вот такой вот вопрос пришел ко мне на почту от одного из моих подписчиков:

«Здравствуйте Андрей! Просмотрел Ваши уроки! Спасибо огромное! Есть вопрос!!! У меня sPlan стоит на двух компьютерах, создаю новый компонент в библиотеке на одном компе и что бы на другом не создавать копирую папку standart или BIBO и переношу, но новые компоненты на другом компе в библиотеке не появляются. Как быть. Спасибо»

Эту задачу можно решить несколькими способами. Пусть нам необходимо с первого компьютера скопировать библиотеку на второй.

ВНИМАНИЕ: Перед тем как вы начнете выполнять нижеизложенные действия посмотрите в какую папку установлена программа sPlan. По умолчанию программа устанавливается в C:\Program Files\Splan70\

На самом деле системой для папки Program Files установлены атрибуты «Только для чтения», а так как при создании новых компонентов в библиотеке вы физически изменяете файл библиотеки, то система заблокирует какое либо изменение в файлах и таким образом при переносе библиотеки на другой компьютер вы просто скопируете старую библиотеку!

Так как изменять атрибуты имзенять не рекомендуется (да и это не так уж и просто сделать для папки Program Files без прав администратора) то советую установить программу в любое другое место, только не в папку Program Files.

Я думаю это самый простой способ. Для начала посмотрим на первом компьютере путь до текущей (подключенной в настоящее время) библиотеки, в которой создавались новые компоненты. Для этого в библиотеке компонентов кликнем на пиктограмме с голубой книгой и в выпадающем меню выберем пункт «Библиотеки…».

Перед вами появиться окно «Параметры», где в поле «Путь» можно будет посмотреть путь до папки с файлами библиотеки, а в поле «Название» соответственно название библиотеки. Вот именно эту папку и будем копировать на второй компьютер.

В принципе папку можно скопировать в любое место на жестком диске второго компьютера, главное запомните, куда вы ее скопировали!

Теперь на втором компьютере необходимо подключить эту библиотеку в качестве текущей. Для этого так же вызываем окно «Параметры», нажимаем кнопку «Создать», после чего в окне «Выбор каталога» указать папку с файлами библиотеки, которую вы скопировали с первого компьютера. Далее в поле «Название» меняем название нашей библиотеки. Закрываем окно и наслаждаемся новой библиотекой! Задача выполнена!

Плюсы и минусы

Каждая программа, работающая под управлением любой известной операционной системы, обладает как преимуществами, так и недостатками. Так же дела обстоят и в случае с sPlan 8.0.

Достоинства:

Большая библиотека готовых элементов электрической цепи, полностью соответствующая ГОСТу. Причем любую деталь, которую вы выберете и добавите на свою схему, можно гибко настраивать, придавая ей тех или иных электрических свойств.
Отличное быстродействие и минимальная нагрузка на ПК.
Удобный пользовательский интерфейс, с интуитивно расположенными управляющими элементами.
Режим тестирования полученной схемы.
Экспорт в один из популярных форматов и дальнейший просмотр на любых устройствах.

Недостатки:

Наблюдается некоторая сложность работы механизма сохранения элементов, участвующих в проекте. Нарушается вложенность и иерархия рабочих библиотек, что в свою очередь приводит к запутанному использованию. Пользователю самостоятельно приходится раскладывать все данные по папкам.
Грубейшим недочетом программы является отсутствие электродвигателей, без которых может обойтись редкая электрическая схема.

На этом обзор sPlan 8.0 нами завершен, осталось уточнить лишь некоторые моменты.

sPlan 7.0 (Русская версия)

1 Splan библиотеки электрика скачать >>> Splan библиотеки электрика скачать Splan библиотеки электрика скачать Смысл моего поста был в том, что.

Достоинства Сплана

Графический редактор подобного типа позволяет выполнять большие и сложные электронные чертежи, конструировать электронное оборудование. Это целая чертёжная мастерская в пределах рабочей зоны монитора. К достоинствам этой программы можно отнести следующие моменты:

изучение управления спланом занимает минимум времени;
работа с текстом и таблицами упрощена и не вызывает трудностей;
библиотечные базы редактируются и пополняются по усмотрению пользователя;
вставка, редактирование файлов, повороты и перетаскивания объектов мышкой;
использование точечной и линейной сеток, с изменением масштаба рисунка;
возможность измерения размеров компонентов готовых схем и расстановка размеров на проектных чертежах;
русскоязычный интерфейс и возможность работать в программе с внешнего носителя.

Важно! Для более комфортного пользования программой необходимо скачать русский перевод справки редактора. Начиная с шестой версии, программа splan не имеет справки на русском языке

Создание новой библиотеки

Если кликнуть мышкой по изображению книги, рядом с перечнем, выпадет контекстное меню, в котором будет предложено воспользоваться стандартной базой или пользовательской. Здесь можно либо удалить одну из них, либо добавить новую, выполнив действия:

при выборе команды «добавить» выбрать путь, по которому программа будет обращаться к новой базе;
там же нужно прописать название новой базы элементов;
чтобы пользоваться созданной ранее библиотекой, необходимо создать папку и вложить в неё новые данные;
новую папку разместить в каталоге, согласно предложенному пути.

Таким же способом допустимо переносить библиотеки с одного ПК на другой компьютер.

Создание новой библиотеки

Скачать и установить графический редактор sPlan 7.0 rus может любой пользователь. По сравнению с другими подобными программами, например, Microsoft Visio (любой версии), Сплан гораздо понятнее и удобнее для работы. Его платная разработка позволит пользоваться всеми добавленными опциями.

Ключевые особенности sPlan 7.0

Последнюю версию программы от предыдущих отличает несколько новых дополнений:

интерфейс на русском языке;
обновлённые по ГОСТ библиотеки;
возможность создавать свои библиотеки или скачивать и устанавливать другие;
автосохранение готового материала;
возможность рисовать в цвете;
бесплатный предсмотрщик;
создание списка элементов с любой страницы или по всему объёму;
экспорт схем в другие форматы.

Использование определённых сочетаний клавиш упрощает и ускоряет процесс творчества в сплане.

Внимание! Существует SPlan7.0.0.9 Portable – бесплатная версия графической программы, с которой можно работать с внешнего носителя. Для этого не обязательно устанавливать её на ПК

sPlan 7.0. Подробное руководство.

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Много мощных функций, как обширная библиотека компонентов, использование свободно определяемых листов формы фона, автоматическая нумерация компонентов, поиск компонентов, списки и т.

Даже новичок создаст совершенно работоспособюные принципиальные схемы в течение нескольких минут. Из первых обнаруженных удобств это масштабирование колёсиком мышки и удобнейшая измерительная линейка. Вместо привычной сетки точечная матрица. Из минусов- файлы сделанные в этой версии ранними версиями не открываются Предыдущие версии: Splan 7.

Скачан раз а. Комментарии Сообщить другу. Контактные щетки для микродеталей, электробритв и т. Канифоль можно изготовить самому, собрав в лесу сосновую не еловую! Вход Регистрация Востановить пароль. Видео Как это работает? Участников : 5 Гостей : an , er2oz , G o o g l e , wolf , Я ндекс , далее Рекорд человек онлайн установлен Новые объявления Продам: Генератор сигналов.

Плоский Нитевидный Уплотненный Более старые первыми Более новые первыми Комментарии принадлежат их авторам. Мы не несем ответственности за их содержание. Отправлено: Подскажите,как установить? Распаковал архив в «Документы»,а дальше что? Я в программах «деревня» Пользоваться запускаешь файл splan В долбанной виндос семь, сидеть бы её создателям голой жопой на кактусах, сплан 6,0 не запускается хотя на других компах и с вин7 и с линухой работало.

Поставила таки сплан 7,0, вроде бы всё то же самое, но колёсико прокрутки, как в автокаде, внезапно неудобно. Видео по созданию макроса в sPlan. Привет, Солнышко. Здравствовать товарищам! А что с комментариями?

Настройки в профиле посмотри. Там должно стоять «Режим отображения комментариев» — «Плоский». Разное Контактные щетки для микродеталей, электробритв и т. Интересно Канифоль можно изготовить самому, собрав в лесу сосновую не еловую!

Случайные новости [ Плоский Нитевидный Уплотненный Более старые первыми Более новые первыми. Администратор Дата регистрации: Дата регистрации: Новый Сплан! Технический Директор Дата регистрации: Старший сотрудник Дата регистрации: Почти Sтасная Теперь я сам смогу нарисовать схему мультивибратора!

Школьник Дата регистрации: Инженер Дата регистрации:

Описание

Технические характеристики программы splan 7.0.0.1 (7.0.0.4) Rus Edition:

разработчик софта – Abacom Electronics;
платформа установки – PC;
требования к ОС: Win 95,98,NT,2000,XP,Vista;
объём занимаемого места на жёстком диске – 6 Мб;
оперативная память – 256 Мб;
необходимая видеокарта – 32 Мб;
язык – русский.

Данные о программе при скачивании на ПК

Рабочий стол программы

Кроме белого поля, для построения чертежа или схемы на рабочем столе программы находится следующая раскладка:

основное меню;
панель управления;
панель инструментов;
библиотека;
панель управления свойствами.

Стандартный рабочий стол программы sPlan

Работа с файлами, правка рисунка, изменения формата, установка стилей – всё это задаётся при помощи главного меню.

Контекстное содержание основного меню программы

В панели управления работают с файлами: открывают, сохраняют, выводят на печать, изменяют масштаб и устанавливают сетку. Здесь же происходят нумерация страниц для ранжирования и поиск необходимых компонентов. Одна из опций этой панели разрешает выбирать цвет для родительских и дочерних объектов.

Используя инструментальную панель, пользователь управляет инструментами для построения схем. Вставка фигур и текстовых блоков, начертание линий и полигонов, измерения, регулировка масштаба – вот только некоторые опции этой панели.

Библиотека имеет обширную базу графических символов и изображений радио,- и электрической тематики. В ней можно хранить собственные созданные шаблоны и избранные комплекты графики. Для использования необходимых объектов их перетаскивают мышкой на лист.

Базовые темы для хранения компонентов в разделе библиотеки

Значение опций панели управления в программе выставлены по умолчанию. Если необходимо работать в соответствии с индивидуальными параметрами, то их меняют отдельно с помощью соответствующих команд интерфейса рабочего стола.

Скачать sPlan бесплатно для Windows

Windows 8, 8 64-bit, 7, 7 64-bit, Vista, Vista 64-bit, XP, XP 64-bit

Большинство радиолюбителей давно знакомы с программой sPlan, разработанной специально для создания чертежей электрических схем. Но эта статья будет полезной преимущественно для тех, кто с данной программой и последней ее версией 7.0. еще не знаком.

sPlan 7.0. являет собой несложную и удобную программу, на освоение которой потребуется минимум времени и с помощью которой рисунки и электросхемы любой сложности создаются очень быстро.

Создание схемы начинается с перемещения нужных спрайтов (элементов) из библиотеки на рабочий лист с последующим их соединением между собой.

Рассмотрим подробнее процесс работы с программой sPlan 7.

Интерфейс продукта sPlan 7.0

После установки и запуска откроется такое окно.

Это и есть основное окно для нашей работы, где мы будем создавать электросхему.

Начнем знакомство с верхней панели

Нажимаем на вкладку «Файл» и перед нами открывается меню.

Выбираем необходимое нам действие: Создать новый лист, Открыть лист (схему), Сохранить, Сохранить как. Здесь все просто и разобраться с этим можно без труда.
Открываем «Чертежи (*.spl7)», и смотрим, что скрывается за этой надписью.

Здесь расположены заготовки для чертежей электросхем и рамки для листов формата А4.

Экспорт. Представляет собой функцию по экспорту файлов, благодаря которой чертеж или схему можно сохранить в одном из форматов на выбор: EMF, GIF, SVG, BMP или JPG.

При передвижении рычажка «Качество» вправо, качество и размер созданного рисунка будет увеличиваться. Оптимальный вариант изображения здесь подбирается индивидуально пользователем.

Печать. Функция позволяет произвести распечатку созданной схемы.

Версия 7 программы sPlan отличается от предыдущих наличием возможности распечатки баннера, т.е.

распечатки рисунков любых размеров, как на одном листе, в зависимости от размеров вашего принтера, так и на нескольких листах в различных форматах (А2, А3), с возможностью авторазрезки чертежа на части и печати частей с учетом заданного нахлеста, для последующего соединения отдельных листов в одну схему.

Оставшиеся пункты (“Правка”, “Лист”, “Штамп”, “Сервис”, “Настройки”, “Элемент”, “Справка”), думаю, описывать нет надобности.

Плюсы и минусы

Как и любое другое приложение, работающее под управлением Microsoft Windows, наша программа имеет ряд характерных положительных и негативных особенностей.

Достоинства:

Присутствуют огромные библиотеки проводников, деталей, соединителей и т. д., полностью соответствующих нормам ГОСТа. Вы всегда сможете выбрать нужную деталь, нужного номинала. Для того чтобы такой поиск был более точным, рекомендуем пользоваться настраиваемым фильтром.

Недостатки:

В данном приложении не просто разобраться начинающим электронщикам. Для лучшего понимания вопроса им следует просмотреть один или несколько обучающих курсов и только потом приступать к работе. Если в процессе использования возникнут вопросы, вы можете задать их в комментариях к этой статье.
В базе запасных частей отсутствуют некоторые очень нужные электромоторы. Но в следующей версии данный недостаток скорее всего устранят.

Далее давайте рассмотрим простейший пример работы с нашим приложением.
