Ремонт конвектора своими руками: видео, фото, инструкция

Вакуумные коллекторы

Вакуумные коллекторы отопления

Конструкция отдельных деталей вакуумного коллектора напоминает схему работы термоса. Солнечное тепло непринужденно попадает через прозрачную поверхность колбы в медный стержень, который находится внутри. Между слоями трубки создается вакуум. Данная структура способствует удержанию до 96% накопившегося тепла.

Преимущества вакуумных установок:

высокая температура нагрева;
стабильная и надежная конструкция;
простота монтажа;
хорошие рабочие характеристики летом и зимой;
незначительные теплопотери.

Минусы:

высокая стоимость;
установка выполняется под конкретным углом наклона коллектора;
после выпавшего снега необходимо очищать систему.

В некоторых странах солнечные коллекторы – основная часть коммуникаций каждого дома. Это касается южных стран и охарактеризовано мягким, солнечным климатом.

Процесс монтажа

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

Рекомендуем сначала выбрать внутрипольный конвектор, а уже потом заниматься полами, чтобы у вас на руках были размеры короба

Обратите внимание что окончательную стяжку мы будем заливать уже после установки отопительного прибора.. После того как ниша будет готова, можно приступать к монтажу оборудования

Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.

Установка конвекторов отопления — расчет потребляемой мощности, схема подключения, детали на фото и видео

1. Устройство водяного бытового конвектора
2. Монтаж электрических конвекторов
3. Как подключить газовый отопительный конвектор

Основное назначение бытовых конвекторов – отопление жилого помещения. Существует разделение этого типа оборудования в соответствии с особенностями установки, а также исходя из применяемого в конструкции теплоносителя.

Устройство водяного бытового конвектора

Так, основными материалами, из которых изготавливаются секции водяных радиаторов, являются следующие:

сплав меди с алюминием;
панели из биметалла;
алюминий;
стальные элементы.

Эти устройства могут подключаться одним из двух способов:

посредством бокового крепежа;
с помощью нижней фиксации к системе.

Монтаж электрических конвекторов

Алгоритм действий при монтаже этого устройства должен быть следующим:

прибор нужно освободить от упаковки;
затем с конвектора необходимо снять защитную пленку;
далее следует определиться с тем, где будет установлен механизм.

Вот некоторые из них:

минимальное расстояние от пола до конвектора – 20 – 25 см;
прибор должен располагаться не менее чем на 25 см от близлежащих предметов, сверху и спереди – не менее 24 – 55 см;
устраивать конвектор от стены следует на расстоянии в 25 см, а от потолка он должен располагаться минимум в 35 см;
монтировать устройство категорически не рекомендуется за шторами и дверями, а также под отверстиями, предназначенными для вентиляции.

Непосредственно процесс установки электрического конвектора является следующим:

выкрутив крепежные болты, требуется выдвинуть кронштейн;
с помощью дрели нужно проделать заранее отмеченные отверстия, предназначенные для крепежа механизма;
далее нужно зафиксировать кронштейн;
затем требуется вставить электрический конвектор в фиксатор его нижней частью;
на оборудовании следует поместить растяжки;
в смонтированные растяжки необходимо поместить верхнюю часть прибора;
после этого все зажимы нужно плотно закрепить, а болты фиксации – завинтить;
регулятор работы конвектора следует установить в режиме выключения и провести к аппарату питание;
после того, как на устройстве загорится светодиод, оборудование можно переводить в рабочий режим.

В том случае, если используемый электрический конвектор является напольным, то его подключение проходит следующим образом:

агрегат требуется перевернуть и зафиксировать на нем крепежные ножки, оборудованные колесами. В качестве крепежных элементов могут выступить штатные болты;
после этого конвектор можно включить и установить на нем желаемый режим работы.

Как подключить газовый отопительный конвектор

Правильная установка газового конвектора должна проходить по следующему принципу:

с помощью обрезков, оставшихся от труб из алюминия или стали, необходимо сконструировать ножки опоры;
затем посредством дрели или зубила в стене нужно проделать отверстие диаметров 220 – 230 мм, при этом размер воздуховода будет составлять 145 – 150 мм;
после этого стена оборудуется специальным защитным экраном из нержавеющей стали, оснащенным двумя слоями базальтовой теплоизоляции;
аналогичным утеплением следует оснастить и выходную конвекторную трубу;
далее корпус прибора закрепляется на стене строго в вертикальном положении;
завершается процесс выводом трубы в проделанное отверстие и фиксацией ее на конвекторе. После того как оборудование подключается к центру подачи газа, оно полностью готово к работе.

На видео показан один из вариантов установки конвекторов отопления:

Монтаж и обвязка батарей в полу

Сложность установки внутрипольного конвектора своими руками заключается в том, чтобы его решетка была на одном уровне с напольным покрытием

Поэтому крайне важно точно по водяному уровню выставить корыто теплообменника. При этом необходимо чтобы оно стояло жестко, ведь по решётке будут ходить. Установка осуществляется в вырезанную нишу, по периметру заливается стяжка

Нюансы заливки:

Установка осуществляется в вырезанную нишу, по периметру заливается стяжка. Нюансы заливки:

наклеить по периметру корпуса демпферную ленту;
не вынимать решетку до полного застывания раствора.

Решетка конвектора должна быть вровень полу.

Демпферная лента компенсирует тепловое расширение стяжки и погасит возможные вибрации от работы вентилятора

Крайне важно, чтобы решетка была вставлена на свое посадочное место. Во время застывания стяжка может деформировать корыто и решетка туда уже не станет совсем. В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура

В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх

В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура. В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх.

Здесь мы проводили сравнение труб для отопления частного дома.

Вышеописанный метод обвязки не подходит, если у вас длинная система отопления с несколькими ветками разной длинны. В таком случае для правильной работы контура потребуется балансировка, а для этого на обратке радиатора должен быть балансировочный клапан. Кроме этого, шаровые краны не дают возможности регулировать степень нагрева батареи, что очень полезно. Поэтому на подаче нужно ставить термостатический вентиль, желательно в тандеме с термоголовкой или сервоприводом.

Запуск оборудования и проверка работоспособности

Откройте газовый кран и проверьте стыки системы на предмет утечки.
После проверки можно включить конвектор. В первый раз кнопку запуска нужно зафиксировать на 1 минуту и подождать пока газ проникнет в камеру сгорания.
Видите, что горелка зажглась? Теперь можно отрегулировать работу конвектора.

Важно: монтаж газового конвектора в деревянном доме абсолютно безопасен, потому что пожароопасные детали находятся во внутренней части обогревателя.
Подводя итог, отметим: несмотря на то, что газовый обогреватель — это не слишком популярный прибор для отопления, его вполне можно использовать для создания комфортной температуры на дачах и в загородных домах. Агрегат быстро и эффективно нагревает воздух в помещении, и при этом намного более экономичен, чем электрический радиатор

Еще один очевидный плюс — это возможность подключения к газовому баллону. Одним сомнительным обстоятельством можно считать то, что газовый конвектор протапливает только одно помещение, а не весь дом, в отличие от газового котла, подключенного к системе отопления.

Надеемся, что статья была полезна и помогла разрешить возникшую проблему!

Как отремонтировать поломку?

Итак, чтобы вам было понятнее, как нужно действовать, предоставим инструкцию пошагово:

Отключите конвектор из розетки.

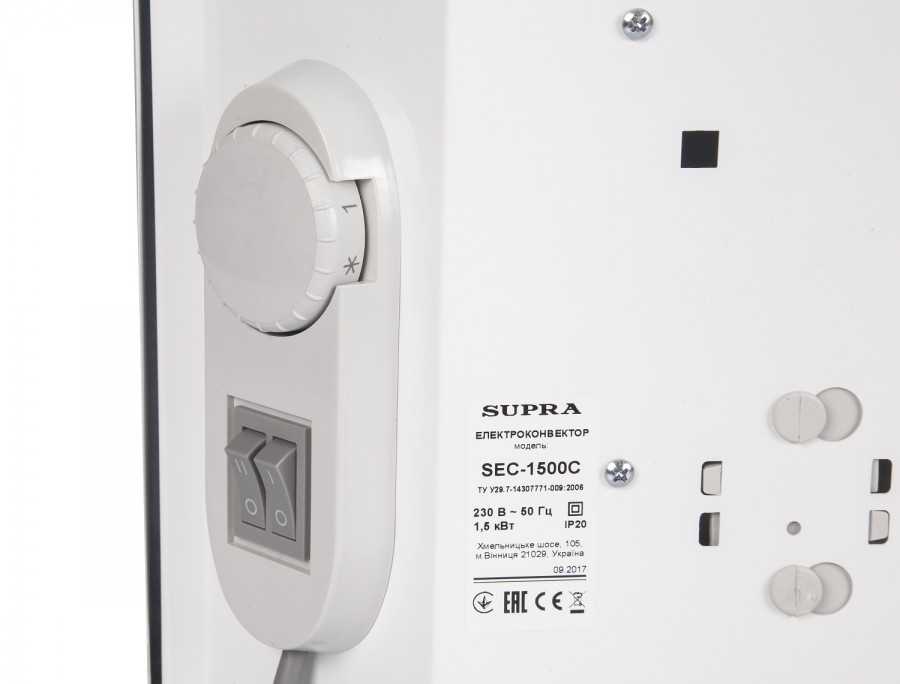

Откройте доступ к регулятору температуры и выключателю.
В том случае если конвектор не работает вообще, т.е. даже не светятся индикаторы при включении, тогда проверьте, подходит напряжение к клеммам через шнур. Для этого используйте мультиметр. Если напряжения нет, проверьте его в розетке, а также целостность самого кабеля. О том, как проверить напряжение в розетке мы рассказывали в соответствующей статье. Если в розетке есть 220, а на жилах шнура нет, замените шнур либо найдите место повреждения и восстановите его.
Если же питание подходит, но электрический конвектор не включается, следующим этапом ремонта будет проверка кнопки. В 70% случаев неисправность кроется именно в ней (подгорают контакты). Для проверки сначала отключаем обогреватель от сети, потом мультиметром прозваниваем кнопку. Во включенном положении должно быть короткое замыкание, в выключенном – большое сопротивление, свидетельствующее об обрыве цепи. Если же в вашем случае не так, меняем кнопку либо пробуем зачистить контакты. На видео ниже будет предоставлена технология ремонта кнопки конвектора.
Далее нужно прозвонить терморегулятор тестером. Исправный регулятор температуры должен показывать на табло мультиметра маленькое либо вообще нулевое сопротивление.
Если и терморегулятор в исправности, то нужно идти дальше по цепи и убедиться в том, что все контакты надежно подключены к разъемам.
Дойдя до нагревательного элемента нужно прозвонить и его. Очень часто причиной того, что электрический конвектор не работает, является выход из строя ТЭНа. О том, как прозвонить ТЭН мультиметром, мы рассказывали в соответствующей статье. Вышедший из строя ТЭН ремонту не подлежит, его придется заменить.
Следующим этапом ремонта будет проверка термопредохранителей. Действуйте по аналогии с п.5.
Ну и последнее, почему электроконветкор может включаться, но не греть либо вообще перестать работать — неисправность датчиков, в том числе и защита от опрокидывания. Их по аналогии нужно проверить и в противном случае заменить.
Если в схеме присутствует электроника (например, электронный термостат, как на фото ниже), вряд ли без соответствующий навыков вы сможете самостоятельно отремонтировать электрообогреватель. В этом случае рекомендуем обратиться за помощью мастера.

Напоследок рекомендуем просмотреть полезные видео по теме:

Вот и все, что хотелось рассказать вам о том, как выполнить ремонт конвектора своими руками на дому. Надеемся, предоставленные советы вам помогли в решении проблемы!

Будет интересно прочитать:

Как сделать электрический обогреватель
Ремонт утюга в домашних условиях
Сравнение тепловентиляторов и конвекторов

Как отремонтировать электрический конвектор?

Устройство электрообогревателя

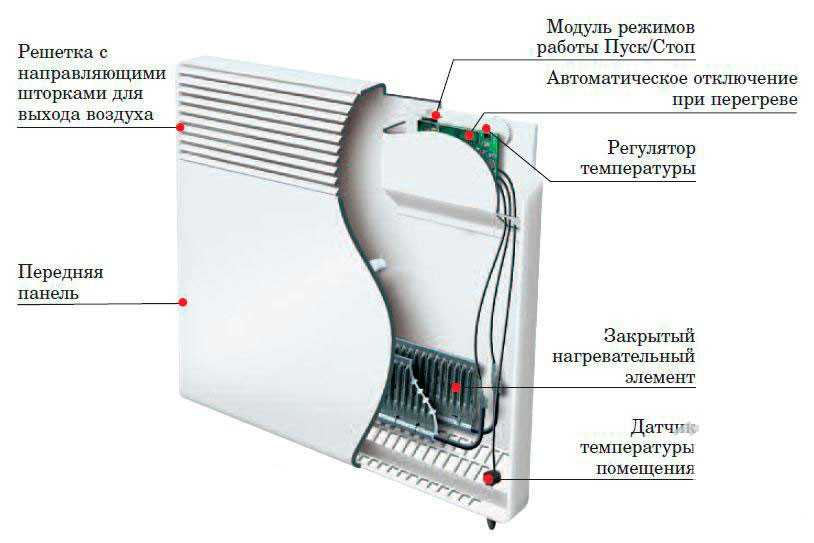

Итак, для начала рассмотрим конструкцию электрического конветкора, чтобы вы понимали, что придется проверить и отремонтировать. Обогреватель состоит из шнура с вилкой, подключаемой в розетку, кнопки включения/выключения, терморегулятора и нагревательного элемента (ТЭНа). Помимо этого в схеме может быть расположен термопредохранитель, защищающий при перегреве, а также датчик наклона, который отключит питание и спасет от пожара при опрокидывании мобильного конветкора. Также в некоторых моделях может быть установлен специальный датчик защиты от проникновения посторонних предметов внутрь корпуса.

С конструкцией разобрались, теперь переходим к основам ремонта электрообогревателя своими руками.

Как отремонтировать поломку?

Итак, чтобы вам было понятнее, как нужно действовать, предоставим инструкцию пошагово:

Отключите конвектор из розетки.
Откройте доступ к регулятору температуры и выключателю.
В том случае если конвектор не работает вообще, т.е. даже не светятся индикаторы при включении, тогда проверьте, подходит напряжение к клеммам через шнур. Для этого используйте мультиметр. Если напряжения нет, проверьте его в розетке, а также целостность самого кабеля. О том, как проверить напряжение в розетке мы рассказывали в соответствующей статье. Если в розетке есть 220, а на жилах шнура нет, замените шнур либо найдите место повреждения и восстановите его.
Если же питание подходит, но электрический конвектор не включается, следующим этапом ремонта будет проверка кнопки. В 70% случаев неисправность кроется именно в ней (подгорают контакты). Для проверки сначала отключаем обогреватель от сети, потом мультиметром прозваниваем кнопку. Во включенном положении должно быть короткое замыкание, в выключенном – большое сопротивление, свидетельствующее об обрыве цепи. Если же в вашем случае не так, меняем кнопку либо пробуем зачистить контакты. На видео ниже будет предоставлена технология ремонта кнопки конвектора.
Далее нужно прозвонить терморегулятор тестером. Исправный регулятор температуры должен показывать на табло мультиметра маленькое либо вообще нулевое сопротивление.
Если и терморегулятор в исправности, то нужно идти дальше по цепи и убедиться в том, что все контакты надежно подключены к разъемам.
Дойдя до нагревательного элемента нужно прозвонить и его. Очень часто причиной того, что электрический конвектор не работает, является выход из строя ТЭНа. О том, как прозвонить ТЭН мультиметром, мы рассказывали в соответствующей статье. Вышедший из строя ТЭН ремонту не подлежит, его придется заменить.
Следующим этапом ремонта будет проверка термопредохранителей. Действуйте по аналогии с п.5.
Ну и последнее, почему электроконветкор может включаться, но не греть либо вообще перестать работать — неисправность датчиков, в том числе и защита от опрокидывания. Их по аналогии нужно проверить и в противном случае заменить.
Если в схеме присутствует электроника (например, электронный термостат, как на фото ниже), вряд ли без соответствующий навыков вы сможете самостоятельно отремонтировать электрообогреватель. В этом случае рекомендуем обратиться за помощью мастера.

Напоследок рекомендуем просмотреть полезные видео по теме:

Что делать, если не работает кнопка

Основные поломки электроконвекторов

Что делать, если не работает кнопка

Основные поломки электроконвекторов

Рациональность использования

Подобный вопрос должен быть освещен еще на стадии проектирования систем отопления

Следует уделить внимание правильности расчета необходимой толщины пола с учетом установки конвектора. Нужно учесть, что в месте установки конвектора может потребоваться усиление прочности перекрытия. Не стоит забывать и о том, что производительность конвектора напрямую зависит от глубины

Не стоит забывать и о том, что производительность конвектора напрямую зависит от глубины.

При проектировании системы отопления нужно правильно разместить подающую трубу и «обратку», а также предусмотреть слив воды и прокачку системы на случай попадания воздуха

Это важно еще и потому, что внутрипольные конвекторы работают в другой плоскости, в отличие от традиционных радиаторов

Такой конвектор имеет и совершенно другое сопротивление к течению теплоносителя. Соответственно, перед осуществлением выбора конвектора нужно выполнить гидравлический расчет системы, и предварительно сделать выбор установок для термостатических клапанов. Из-за несбалансированности системы нагретая вода не сможет поступать в конвектор в достаточном объеме, из-за чего работа системы отопления будет малоэффективной.

Нередко на канальных конвекторах устанавливают термостатические клапаны с интегрированным датчиком температуры, который обеспечивает возможность осуществления дистанционного контроля.

Установка электрических конвекторов

Такой тип конвектора, как электрический, также отлично подходит для обогрева помещений. Монтаж конвекторов отопления такого типа можно произвести и самостоятельным образом. Для этого потребуется выполнить следующие действия в определенной последовательности:

В первую очередь, необходимо извлечь его из упаковки.
С панели конвектора необходимо снять защитную пленку.
Далее необходимо выбрать место для установки конвектора.

Электрический конвектор

Во время того, как устанавливать конвектор отопления своими руками, необходимо учесть следующие рекомендации:

Технические характеристики водяных конвекторов отопления

Расстояние от пола до низа конвектора должно быть не меньше, чем в 20 см.
От стен расстояние должно составлять не больше, чем 25 см, а от потолка не меньше, чем 55 см.
Расстояние от розеток должно составлять не менее 35 см.

Электрический конвектор необходимо монтировать следующим образом:

Конвектор переворачивается, и на нем фиксируются опорные ножки с колесиками. Для того чтобы их привинтить, потребуются штатные болты.
Конвектор включается, а затем устанавливаются необходимые режимы и прочие параметры.

Элементы автоматизации работы электрических конвекторов

Использование электричества в основной рабочей схеме описываемых конвекторов делает удобным включение в их состав различных элементов электроавтоматики. Простейшим вариантом является использование термостатического устройства, которое при достижении заданной температуры разрывает цепь питания конвектора, а при остывании вновь включает его.

Поскольку включением-выключением управляет специальная контактная пластина, такая система не поддерживает точно заданную температуру в помещении.

Однако имеются практически неограниченные возможности совершенствования системы управления электрического конвектора, от связи его с электронными датчиками температуры помещения или электронными часами для работы по заданному суточному или недельному графику до интеграции с домашним компьютером, не имеющим ограничений на сложность и точность управляющей конвектором программы.

Установка конвектора своими руками

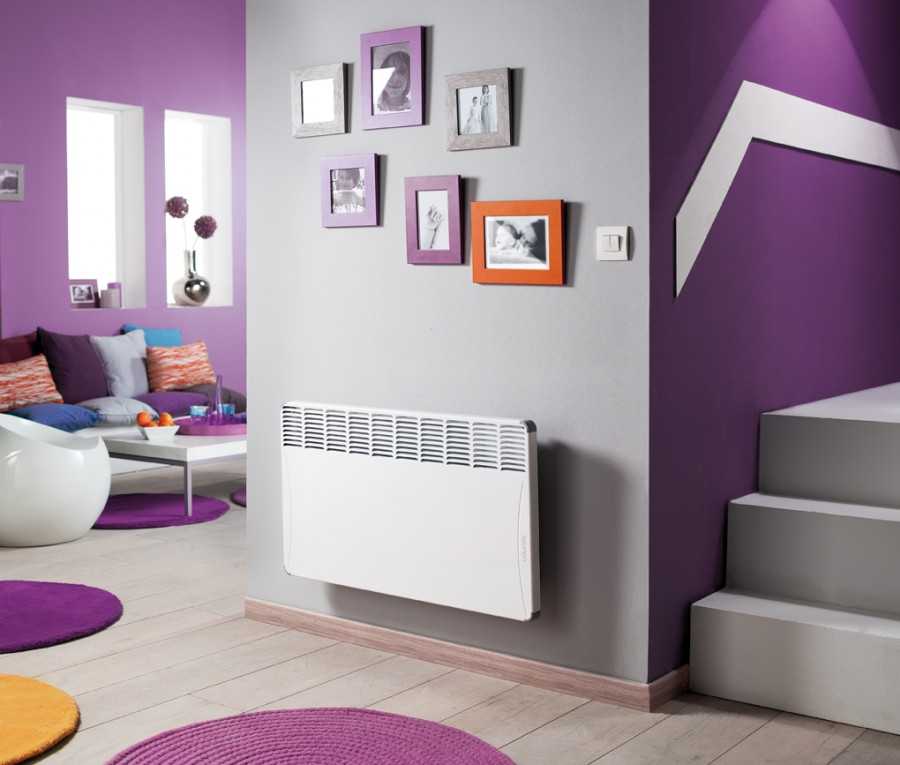

На сегодняшний день электроконвектор является одним из наиболее популярных видов обогревателей. Обусловлено это рядом причин. С его помощью вы сможете обогревать не только отдельные комнаты своего дома, но и полностью квартиру. Установка конвектора – это нежный процесс. Именно поэтому вам следует самостоятельно научиться выполнять этот процесс.

В этой статье мы детально описали каждый этап его установки. Благодаря этому вы узнаете, как установить конвектор самостоятельно. Мы постарались облегчить этот процесс с помощью видеоинструкций.

Установка конвектора

Установка конвектора на стену состоит из следующих этапов:

Сначала устройство следует распаковать и перевернуть его на тыльную сторону.
Теперь нужно провести демонтаж креплений.
Кронштейн, который вы сняли с устройство, следует прислонить к стене и маркером отменить места будущих креплений.
Если в вашем доме деревянная стена, тогда установка настенного конвектора проходит с помощью саморезов. Если в доме бетонная стена, то может потребоваться бурение отверстий с помощью перфоратора. Затем в эти отверстия необходимо вбить дюбеля и выполнить монтаж рамки. Вот фото, на котором вы можете ознакомиться, как выполнить монтаж рамки конвектора. Если вам интересно, тогда можете прочесть, как выполнить подключение электродного котла.

Теперь конвектор следует одеть на установленный кронштейн.
Подключите его вилку питания в розетку.
Установите подходящую температуру. Сделать это можно с помощью терморегулятора.

Как видите, технология установки электрического конвектора является достаточно простой. Выполнить этот процесс может даже новичок. Ниже мы предоставим вашему вниманию полезные советы, которые позволяют облегчить процесс монтажа.

Полезные советы по установке конвектора

Иногда у многих потребителей может возникнуть необходимость установить электрический конвектор на балконе. Обычно на балконе отделка представлена в виде ПВХ панелей. Конвектор имеет небольшой вес, но пластиковые панели его не выдержат. В этом случае вам следует постараться выбрать конвектор, который имеет небольшой вес. На фото ниже вы сможете увидеть варианты этих устройств.

Установка конвектора отопления содержит в себе еще один нюанс, с которым следует ознакомиться перед выполнением монтажа. Обычно в комплект с устройством входит инструкция, в которой производитель указывает оптимальное расстояние от пола. Отопление в деревянном доме тоже можно выполнить с помощью конвектора. Если вы не нашли или потеряли эту инструкцию, тогда вам необходимо руководствоваться следующими советами:

Высота от пола должна составлять 20 см.
Оставить зазор от стены 20 см.
Расстояние до ближайших предметов, которые его окружают должно составлять не менее 20 см.
Сверху и спереди зазор должен составлять полметра.
Розетка должна находиться на расстоянии не ближе чем 30 см.

Отдельное внимание стоит уделить подключению конвектора к сети. Обычно мощность этого устройства не превышает 3 кВт

Если в вашем доме установлена современная проводка, тогда она сможет выдержать это напряжение. Если вы желаете обойтись без шнуров, тогда подключить электроконвектор можно напрямую. Для этого вам потребуется проложить отдельный кабель от щитка к вашему устройству. Вот видео, которое поможет узнать, как правильно выполнить все процессы по установке.

Это вся инструкция, которая поможет выполнить качественный монтаж устройства. Как видите, установка конвектора не представляет ничего сложного.
