Кабель кгн: технические характеристики, критерии выбора и применения

Расшифровка и конструкционные характеристики

Маркировка любого кабельного изделия основывается на материалах изготовления, условиях использования и технико-эксплуатационных характеристиках. В случае с КГН при расшифровке получаем следующий результат:

  • К – силовой кабель;
  • Г – гибкий;
  • Н – наиритовая резина (внешняя изоляция).

Наиритовая резина знакома многим под другим названием – вулканизированный каучук. При вулканизации используют окиси цинка и магния, а главным преимуществом изделия является высокая устойчивость к воздействию многих реагентов, включая растворители, продукты нефтепереработки, кислоты, растительные или минеральные масла. Дополнительные плюсы наиритовой резины – повышенная прочность и сопротивляемость механическому истиранию. Даже в случае нагрева до 95 гр. Цельсия внешняя оболочка сохраняет свои положительные качества и не поддерживает горения.

При маркировке кабеля после КГН может стоять дефис и еще несколько букв, которые указывают на климатическое исполнение. Провод КГН-Т успешно эксплуатируется в тропических условиях, поскольку может справляться с воздействием плесневелых грибов. Кабель КГН-ХЛ можно применять при критически низкой температуре. Наличие приставки ls означает низкое выделение вредных токсичных веществ при нагреве.

Каждая жила в кабеле КГН производится из множество маленьких проволок. Обычно для их изготовления применяют луженое олово или его смесь со свинцом. Содержание олова в подобных смесях должно быть от 40%. Сложная композитная конструкция КГН подразумевает использование нескольких составляющих:

  1. Многопроволочная жила с классом гибкости не ниже пятого. В разрезе имеет круглое сечение.
  2. Жилы изолированы наиритовым или бутадиеновым каучуком.
  3. Между оловом (медью) и оболочкой размещают прослойку из полиэтилентерефталата. Это необходимо для исключения залипания между данными материалами.
  4. Внешняя оболочка изготавливается из полихлоропреновой резины РШН-1.
  5. Дополнительная пленка из полиэтилентерефталата или талька, исключающая слипание остальных резиновых составов (изоляции жил и наружной оболочки).

Все перечисленные промежуточные прослойки являются характерной особенностью КГН, что отличает его от проводов остальных типов. С другой стороны, это приводит к повышению стоимости кабеля за счет наличия специфических параметров. КГН можно эксплуатировать на производственных, административных и жилых объектах при условии, что на него не падают солнечные лучи. С другой стороны, в жилых и административных зданиях нет агрессивных сред, поэтому использование данной модификации нецелесообразно. Вместо КГН лучше взять тот же КГ.

Максимально допустимое количество жил для КГН – пять (независимо от диаметра), минимальное – один. Площадь сечения отдельных проводников находится в диапазоне от 0,75 до 120 кв. мм.

Это интересно: Провод РКГМ — технические характеристики, расшифровка, применение

Как расшифровывается

Маркировка зависит от того, из чего сделан кабель и какими характеристиками оснащен. КГН расшифровка:

  • К — силовой провод;
  • Г — имеет высокую гибкость;
  • Н — изоляционный слой сделан из наиритовой резины.

Как выглядит изделие

Наиритовая резина в простом обиходе называется, как вулканизированный каучук. При вулканизации применяют вещество цинка и магния, а основным плюсом кабеля будет повышенная устойчивость к воздействию разных химических веществ, включая ацетон, уайт-спирит, нефтяные вещества, кислоту, разного рода масла. А также, большим преимуществом каучуковой резины будет высокая прочность и сопротивляемость механическим повреждениям. Даже при критически высоких температурах, структура резины не портится и не горит.

При маркировке провода после КГН может быть тире и еще несколько букв, которые означают устойчивость к погодных условиям.

Кабель КГН технические характеристики

Кабель КГН-Т отлично функционирует в тропической местности, потому что может справляться с влиянием плесени и грибков. Изделие КГН-ХЛ можно использовать при аномально низкой температуре.

Наличие символа ls указывает низкое выделение опасных веществ при горении. Иногда к буквам добавляются цифры. Первая означает число жил в изделии, вторая разделяется с первой с помощью символа умножения и означает площадь сечения. Например, если указано обозначение КГН-Т 3×4, то это означает что провод гибкий со слоем вулканизированного каучука, тремя жилами по 4 кв. мм каждая, необходим для работы в тропической местности.

Обратите внимание! Жилы в изделии КГН состоят из большого количества тонких проволок. В основном для их производства используют луженое олово или его соединение со свинцом

Как выглядит жила

Олова должны быть не меньше 35%. В конструкции КГН используется несколько элементов:

  • многопроволочная жила с уровнем гибкости не меньше четвертого;
  • сечение круглой формы;
  • изоляция жил выполнена из наиритового или бутадиенового каучука;
  • между металлами и изоляцией располагают слой из полиэтилентерефталата. Он нужен для того, чтобы внутри не было слипнувшихся элементов;
  • внешняя изоляция производится из полихлоропренового каучука РШН-1.

Ниже указано подробное описание технических параметров изделия.

Что означает если птица залетела в окно дома

Что означает смерть залетевшего в комнату воробушка Несмотря на то что птаха является дурным почтальоном, гибель воробья считается бедствием во много раз хуже. Обитателям дома или офиса она предсказывает получение…

Выбор кабеля (пошаговая инструкция)

При покупке кабельно-проводниковой продукции, а также после транспортировки или перед началом монтажа, необходимо провести проверку на отсутствие обрыва жилы или нарушение изоляции. Это можно сделать с помощью самодельной «прозвонки», которая собирается из простейших элементов: батарейки, маломощной лампочки и тонкого провода.


Простой прибор для проверки целостности жил кабеля, собранный своими руками

  1. Лампочка припаивается к «+» батарейки
  2. К цоколю лампочки припаивается провод, такой же провод монтируется к отрицательному контакту элемента питания
  3. При замыкании проводов с двух концов одной из жил кабеля (например, синего), лампочка должна загореться. Это сигнализирует о том, что проводник цел
  4. Таким же образом проверяется отсутствие нарушения изоляции между жилами, только при контакте одного провода с выбранной жилой, вторым проводом производится касание поочередно всех концов кабеля. Загорание лампочки свидетельствует о наличии замыкания.

Какой лучше выбрать провод, алюминиевый или медный?

Большинство электриков всегда отдают предпочтение меди. Потому что она намного дешевле чем алюминий, гораздо медленнее разрушается. Поэтому нет смысла переплачивать.

Если используется два вида кабелей, то их необходимо объединять так, чтобы они не соприкасались друг с другом.

Потому-что через небольшой промежуток времени в точке соприкосновения двух металлов сопротивление будет увеличиваться. Из-за этого изделие может перегреться, сломаться или вызвать короткое замыкание, в следствии чего возможен риск возгорания. Также провода могут быстро окислиться и прийти в негодность.

Вам это будет интересно Особенности кабеля в ПВХ изоляции

Важно! При выборе кабеля, необходимо смотреть из чего изготавливаются жилы. Они могут быть медные и алюминиевые, иногда стальные

Если нет уверенности в том, из чего состоит жила, то лучше применить клеммник.


Клеммник для объединения

Кабели КВВГ могут быть жёсткими или гибкими. Чем большее количество жил внутри, тем тверже будет изделие.

Производители

Многие часто задаются вопросом какие производители кабеля КГН являются самыми надежными. Исходя из полученных данных, рекомендовано покупать продукцию следующих производителей:

  • «Электрокабель» Кольчугинский завод«;
  • «Камкабель»;
  • «Рыбинсккабель»;
  • АО «Сибкабель»;
  • ГК «Севкабель».

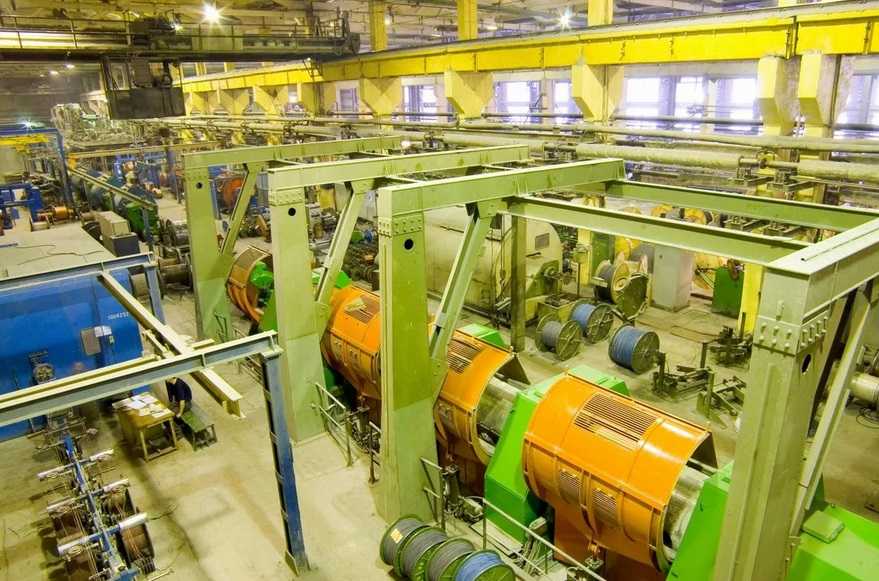

Кабельный завод «Севкабель»

ООО «ГК «Севкабель»

Компания «Севкабель» (бывший завод Торгового дома «Сименс и Гальске») начала функционировать с 1879 года. Основателем является немецким промышленник Карл-Генрих Сименс. На протяжении нескольких лет своего существования компания занимает лидирующую позицию. Благодаря универсальным возможностям компания производит широкую номенклатуру кабелей. Качество производства уже оценено покупателями России и за рубежом. Оптические и силовые изделия, самонесущие изолированные провода, низковольтные силовые провода — вот основные направления развития ОАО «Севкабель».

Устойчивая инфраструктура деловых связей успешного предприятия, постоянное совершенствование технологий, современный менеджмент и маркетинг базируются на вековых традициях качества, на опыте предыдущих поколений кабельщиков.

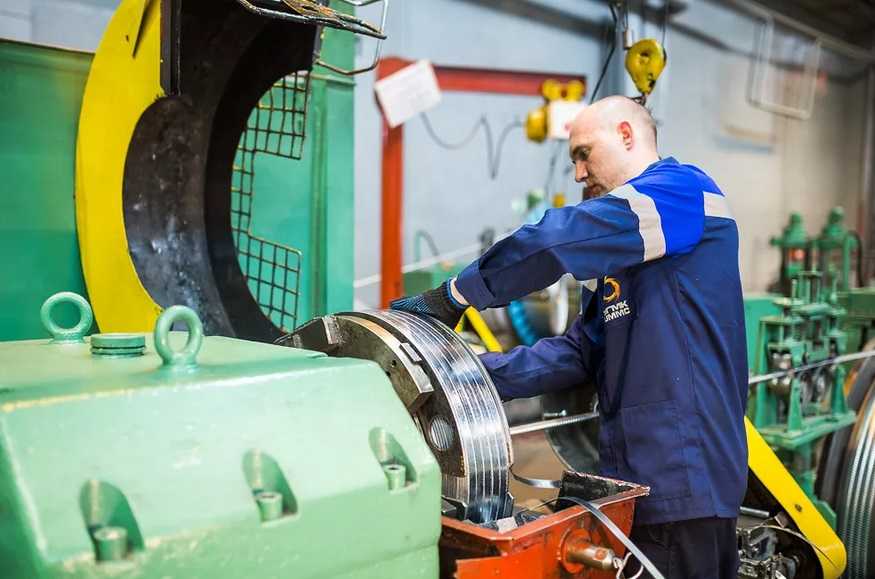

АО «Сибкабель»

АО «Сибкабель»

Ассортимент продукции завода насчитывает более 60 марок кабелей и проводов (свыше 20 000 маркоразмеров). Основные группы: силовые изделия до 1 кВ, контрольные, телефонные, силовые гибкие кабели, установочные, обмоточные, эмалированные провода, кабели для погружных электронасосов. Потребителями кабельно-проводниковой продукции, выпускаемой в АО «Сибкабель», являются железнодорожные и нефтяные компании, организации горнодобывающей, энергетической и строительной отраслей.

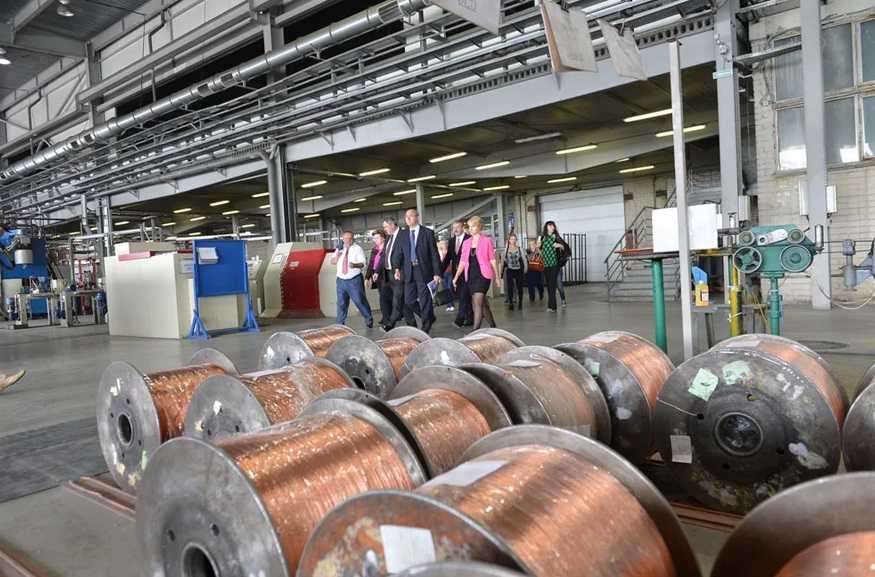

ОАО Электрокабель «Кольчугинский завод»

ОАО «Электрокабель «Кольчугинский завод»

100% продукции завода сертифицировано по системе обязательной либо добровольной сертификации в соответствии с требованиями Госстандарта России, 90% — на соответствие требованиям безопасности в системе ГОСТ Р.

Общая номенклатура Кольчугинского завода «Электрокабель» составляет более 25 000 маркоразмеров кабельно-проводниковой продукции.

Вся продукция Кольчугинского завода «Электрокабель» сертифицирована по системе обязательной либо добровольной сертификации в соответствии с требованиями Госстандарта России.

Многие провода сертифицированы в различных национальных системах сертификации. Судовые кабели имеют одобрение Российского морского регистра судоходства и Российского речного регистра.

Кабели марки NYM изготавливаются в соответствии с требованиями стандартов Союза немецких электротехников (DIN VDE), завод имеет соответствующую лицензию на их производство.

Силовые провода с изоляцией из сшитого полиэтилена на среднее и высокое напряжение разрешены к прокладке крупнейшими энергосистемами России.

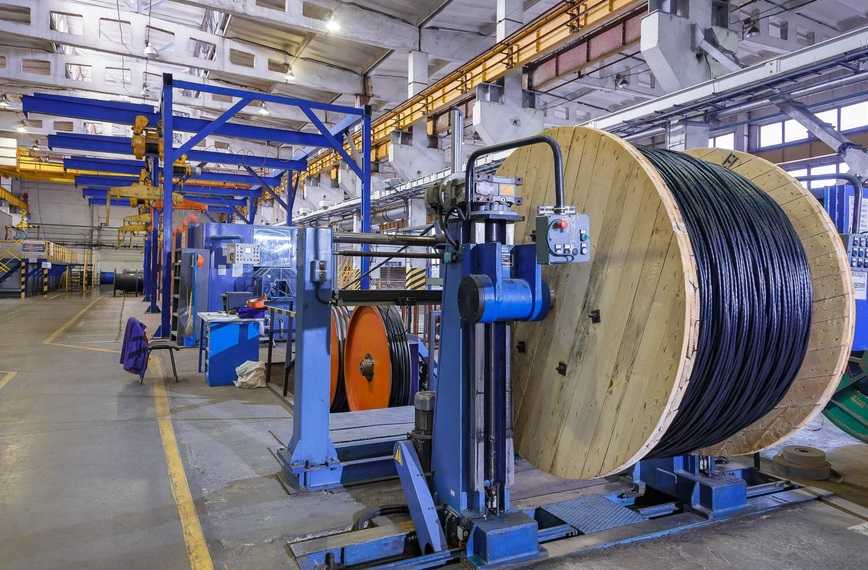

ООО «Камский кабель»

ООО «Камский кабель»

«Камский кабель» — один из крупнейших кабельных заводов в Европе. Предприятие в число лидеров кабельной промышленности. С 1957 года завод обеспечивает потребности страны в надежной и современной кабельно-проводниковой продукции. Предприятие производит кабели и провода, которые отправляется на крупнейшие стройки страны.

Ассортимент продукции насчитывает более 55 000 маркоразмеров. Современное технологическое оборудование, мощная испытательная база завода «Камкабель» обеспечивают выпуск качественных и надежных изделий с различными видами изоляции.

Кабельно-проводниковая продукция под торговой маркой «Камкабель» востребована в электроэнергетике, в нефтяной, угледобывающей, металлургической отраслях, в промышленном и жилом строительстве, на объектах РЖД, в авиа и судо-строении. Кабели и провода пермского завода известны не только на территории России и стран СНГ, но в Европе и Азии.

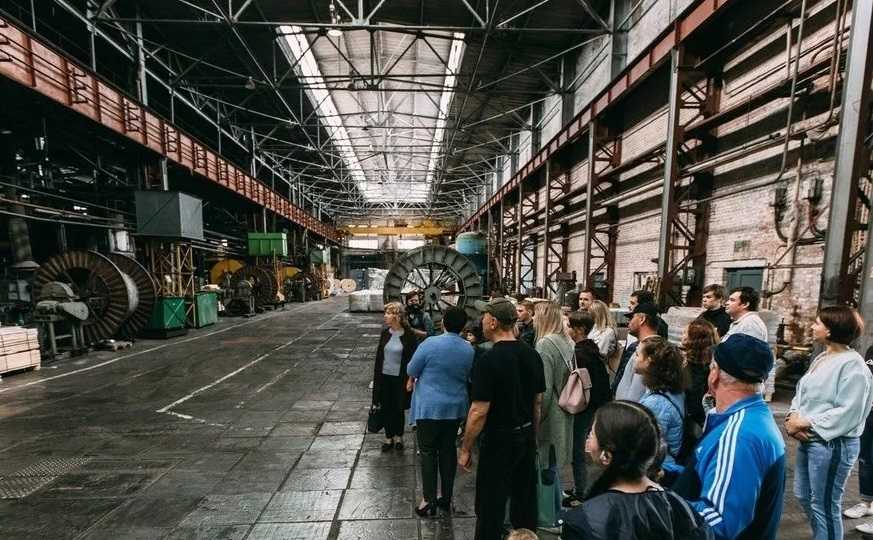

ООО «Рыбинсккабель»

ООО «Рыбинсккабель»

«Рыбинский завод» — ведущее предприятие кабельной промышленности с широчайшей номенклатурой выпускаемых изделий. Завод основан в 1949 году для обеспечения потребностей автотракторной отрасли. Находясь в центре промышленной зоны, «Рыбинсккабель» быстро превратился в универсальное предприятие по выпуску качественной продукции, применяемой в изделиях гражданского и оборонного назначения.

В завершение следует отметить, что покупать провод необходимо с запасом. Конечно, в случае нехватки изделия можно и нарастить, но целое всегда надежнее собранного из кусков.

Порядок выхода участника из группы и вступления в нее

Любая организация может добровольно выйти из КГН, но не ранее, чем через пять лет. Также компания обязана покинуть группу, если она перестает «вписываться» в установленные параметры, например, при запуске процесса реорганизации или ликвидации.

При выходе участника из группы по любой причине необходимо изменить договор. Для этого следует составить соглашение и зарегистрировать его в ИФНС. Соглашение и подтверждающие документы нужно предоставить налоговикам на регистрацию в течение одного месяца с момента выхода участника из группы.

Если участник выходит из КГН добровольно, то изменения вступают в силу с начала следующего года. Если же участник вынужден покинуть группу из-за несоблюдения требований ст. 25.2 НК РФ, то договор считается измененным задним числом, т.е. с начала текущего года.

Важно!

После выхода организации из группы она должна исчислять свои обязательства по налогу на прибыль в индивидуальном порядке за тот налоговый период, с начала которого зарегистрирован ее выход.

ОУКГН, в свою очередь, должен пересчитать налоговые обязательства группы с учетом выхода одного из членов. Если появился новый участник, то нужно подать изменяющие документы в ИФНС не позднее, чем за месяц до начала нового налогового периода.

Особенности разных типов изделий

Кабель КГ 1х25. Технические характеристики

1. Климатические варианты исполнения — ХЛ, Т, У. Размещение по 1, 2 и 3 категориям (ГОСТ 15150-69)

2. Температура при эксплуатации кабеля марки КГ 1х25 допускается -40°С и +50°С.

3. Длина: кабель КГ с сечением до 35 мм2 отпускается длиной не менее 150 метров; если основные жилы имеют сечение от 50 мм2 до 120 мм2 — длина не менее 125 метров; если у основных жил номинальное сечение от 150 мм2, длина кабеля должна быть не менее 100 метров. По согласованию с клиентами допускается любая длина кабеля.

4. Сроки службы с момента изготовления — не более четырёх лет. Гарантийный срок — 6 месяцев, не позже 1 года от даты изготовления.

Кабель КГ 3х4. Технические характеристики

1. Климатические варианты исполнения — ХЛ, У, Т. Размещение по 1, 2, 3 категории — ГОСТ 15150-69

2. Температура при работе кабеля КГ 3х4 разрешается -40°С и +50°С.

3. Строительная длина: кабель КГ с сечением до 35 мм2 отпускается длиной от 150 метров; если основные жилы сечением от 50 мм2 до 120 мм2 — длина кабеля от 125 метров; если у основных жил сечение от 150 мм2, кабель отпускается длиной от 100 метров. Клиенты могут согласовать любую длину кабеля.

4. Сроки службы с момента изготовления составляют не более четырёх лет. Гарантия — 6 месяцев от начала эксплуатации, не позже 1 года от даты изготовления.

Кабель КГ 4х16. Технические характеристики

1. Варианты климатического исполнения — Т, У, ХЛ. Размещение по 1, 2 и 3 категориям — на основании ГОСТа 15150-69.

2. Диапазон рабочих температур — от -40°С до +50°С.

3. Длина: при сечении кабеля КГ до 35 мм2 отпускается длиной от 150 метров, если основные жилы имеют сечение от 50 мм2 до 120 мм2 — длина кабеля от 125 метров, если номинальное сечение от 150 мм2, кабель отпускается длиной от 100 метров. Заказчики могут согласовывать любую длину кабеля.

4. Срок годности со дня изготовления составляет не более четырёх лет. Гарантия — 6 месяцев с начала эксплуатации, но не позже 1 года после даты изготовления.

Кабель КГ 4х6. Технические характеристики

1. Климатическое исполнение — Т, У, ХЛ с размещением по 1, 2, 3 категории — по ГОСТу 15150-69

2. Температура при задействовании кабелей КГ 4х6 не может быть ниже -40°С и не должна превышать +50°С.

3. Строительная длина: кабель КГ 4х6 номинальным сечением до 35 мм2может быть от 150 метров, если основные жилы имеют номинальное сечение от 50 мм2 до 120 мм2 — длина кабеля будет от 125 метров. Потребители могут заказать любую длину кабелей.

4. Срок службы от момента изготовления составляет не более четырёх лет. Гарантия — 6 месяцев эксплуатации, но не позже 1 года после даты изготовления.

Правила монтажа электрической проводки из КГН

Кабель кгн имеет сравнительно небольшой срок службы. Монтировать его для питания стационарных объектов нет смысла. Однако, если исключить негативные влияния на изделие и закреплять его стационарно с соблюдением всех требований, то он может эксплуатироваться длительное время без вреда для технических и физических характеристик.

При монтаже электрической проводки следует уделять внимание следующим моментам:

  • при переходе через отверстия в глухих стенах проводник должен быть защищён футляром;
  • изгибы кабеля (минимальный радиус) не должны превышать восьми диаметров во избежание изломов и механической напряжённости;
  • размещение внутри помещений может быть открытым (без защиты), фиксация выполняется при помощи подвесов, клипс, подвязок;
  • на открытых участках, при уличном монтаже, КНГ необходимо прокладывать в кабель-каналах, полиэтиленовых трубах или гофрированных шлангах;
  • при монтаже кабельной проводки в воздушном исполнении применяется несущий трос, к которому кабель прикрепляется с помощью утяжек или монтажных колец с шагом не менее 35-40 мм;
  • выбор диаметра троса зависит от расстояния между опорными креплениями и весом КНГ: оцинкованная стальная проволока СО – 2-3 мм2 применяется на длинах до 6 м, а СО – 4-6,5 мм2 растягивают при длине подвеса более 10 м;
  • тросовка крепится в точках опорных креплений на натяжные анкера или болты с крюками, надёжно закреплённые в кирпичных или бетонных стенах.

К сведению. Для использования в ремонтных мастерских в качестве силового питания подъёмников, тельферов и прочего подобного оборудования необходимо применять устройство для сбора кабеля. Все подключения выполняются при помощи надёжного обжатия концов, предотвращающего случайное вырывание при движении механизмов.


Подключение тельфера

Кабель КГН для сети 220 В лучше всего выбирать двухжильный (с заземляющим проводником). Сеть 380 В требует использования трёхжильного КГН, содержащего в своём составе зануляющий и заземляющий проводники. Увеличение сечения жил влечёт за собой увеличение массы изделия.

Классификация и цена

Выпускаются различные разновидности КГН по количеству жил и площади их сечения.

Кроме классического КГН, существуют отдельные виды провода:

  • КГ-ХЛ – предполагающего использование в условиях холодного климата;
  • КГ-Т – тропическая разновидность продукции;
  • КГВВ – провод с полимерной изоляцией, рассчитанной на повышенную продолжительность эксплуатации;
  • РКГМ – кабельная продукция в оплётке из стеклонити с изоляционным покрытием из кремнийорганических веществ.

Также читайте: Блуждающие токи Стоимость КГН составляет от 25 до 3 000 рублей, в зависимости от разновидности, количества жил и сечения кабеля.

Расшифровываем маркировку

Расшифровка характеристик провода или кабеля начинается с символьной маркировки, нанесенной производителем на изоляцию – в ней, как правило, находится исчерпывающая информация о материалах, из которых сделан проводник, и других параметрах. Порядок символов и их значения установлены ГОСТ, за исключением ситуаций, когда проводники изготавливают

Итак, первая буква в маркировке любого кабеля обозначает металл изготовления жил, но ставится она не всегда. Дело в том, что помечаются только алюминиевые провода – заглавной буквой «А». А при наличии медных жил никакое обозначение не наносят.

Вторая (в медных проводах – первая) буква в маркировке позволяет узнать назначение кабеля. Здесь используются следующие коды:

  • П – плоский;
  • М – монтажный;
  • Ш или П(У) – установочный;
  • МГ – монтажный кабель с наличием гибких жил;
  • К – контрольный.

Третья буква в маркировке электрических проводников служит для обозначения изоляционного материала жил. Их разнообразие довольно велико:

  • В/ВР – оболочка из поливинилхлорида;
  • Р – для изоляции жил используется резина;
  • Н/НР – огнеустойчивая резина или найрит;
  • К – капроновая оболочка;
  • Л – лакированная изоляция;
  • П – полиэтилен;
  • Ф – фальцон;
  • Э – эмаль;
  • Ш – шелк полиамидного типа;
  • О – полиамидно шелковая изоляция заключается в оплетку;
  • Э – экранированная изоляция;
  • Г – изоляционная оболочка с наличием гибких жил;
  • С – стекловолокно;
  • Т – в конструкцию изоляции включен несущий трос.

Маркировка кабеля из резиновой изоляции, у которого есть дополнительная защита из найрита или ПВХ, делается так: сначала указываются вышеописанные символы, а затем маркировка жил.

Расшифровка следующего символа дает понять, какие особенности конструкции имеет данный кабель. Согласно действующему ГОСТ, это следующие буквы:

  • А – асфальтированный кабель;
  • Б – кабель с бронирующими лентами;
  • Г – гибкий провод без защиты;
  • К – кабель бронированный с помощью проволоки круглой формы;
  • Т – провод, предназначенный для прокладывания в трубах;
  • О – у кабеля есть дополнительная защита из оплетки.

Сокращение frls в конце маркировки кабелей относится к обозначениям степени соответствия требованиям пожарной безопасности. FRLS образуется от двух сокращений, описывающих характеристики материалов проводника: FR – огнестойкость, LS – низкое дымовыделение

Благодаря этому кабель в исполнении frls не поддерживает горение даже когда прокладывается группой, и даже сохраняет свою работоспособность некоторое время в условиях пожара (это важно, к примеру, для работы противопожарной системы). Чаще всего в исполнении frls используются кабели ВВГнг-FRLS (силовой), КПСЭнг(А)-FRLS, КСБНГ(А)-FRLS (кабели для систем противопожарной защиты)
