Отопительные котлы «эван»: особенности, преимущества и недостатки

Котлы VIP класса

• Электроотопительный котел Pikkuwatti мощностью 13 кВт рассчитан для отопления домов или квартир до 130 м2, имеющих радиаторы или водяной теплый пол. Может использоваться в качестве дополнительного или резервного источника отопления. Работает полностью автоматически, контролируя температуру наружного воздуха и нагруженность электросети. Имеет встроенный насос и расширительный бак на 12 литров.
• Котел для системы гибридного отопления и горячего водоснабжения Ecowatti приспособлен для работы с солнечным коллектором и тепловым насосом. Автоматика запускает электрический нагрев в случае недостаточного количества энергии от внешних источников. В систему входит два независимых бака – буферный для внешнего источника и бак для горячего водоснабжения. Уникальные технические характеристики делают отопительную систему максимально экологичной и полностью автоматизированной.
• Двухконтурный котел Tehowatti выпускается мощностью 13 и 21 кВт (на 130 и 210 м2). Экономный расход электроэнергии обеспечивается благодаря полностью автоматической работе в зависимости от температуры наружного воздуха. При наличии ночного тарифа нагрев воды для горячего водоснабжения осуществляется ночью. Котел изготовлен из материалов высокого качества и имеет компактные размеры.
• Котел Fil B обеспечит теплом и горячей водой здание площадью от 315 до 1050 м2 любой этажности. Диапазон мощности от 31,5 до 105 кВт. Безопасное экономичное оборудование с возможностью дистанционного управления.
• Отопительные котлы Fil SPL для объектов от 315 до 16000 м2 оборудованы многофункциональной автоматикой, которая обеспечивает безопасное и экономичное функционирование.

Кроме этих моделей выпускаются котлы серии ЭПО промышленного назначения для крупных объектов. Компания Эван выпускает широкий ассортимент электроотопительного оборудования с большим диапазоном мощности для отопления частных домов, дач, а также промышленных объектов и многоэтажных зданий. Наиболее популярны агрегаты модельного ряда Warmos, технические характеристики которых обеспечивают оптимальное соотношение цена – качество.

Типы и мощность

Про котлы «Эван» встречаются в основном положительные отзывы покупателей.

Они подчеркивают следующие особенности электрокотлов:

• отсутствие отходов;
• повышенный КПД;
• нет открытого пламени;
• удобно регулировать температуру;
• полностью безопасны.

Слабые стороны в работе такого котла не являются критичными. Иногда может появиться необходимость смены ТЭНов, чтобы этого не произошло, нужно вовремя счищать накипь с элементов нагревания. При правильном монтаже и соблюдении всех норм эксплуатации данная техника способна прослужить длительный срок. Все бытовые приборы данного бренда выпускаются с различной мощностью и могут быть подсоединены к линиям электропередач, которые имеют параметры напряжения в 220 Вт или 380 Вт. Мощность бытовых электроприборов составляет 2,5–120 кВт, а промышленных – до 1600 кВт. Подключить такой агрегат несложно, многие из них включаются в сеть с применением привычной розетки, но при условии, что мощность этих приборов не будет превышать 3,5 кВт.

Мощность электроотопительного изделия при этом можно подобрать способом усреднения. Так, 1 кВт электроэнергии согревает примерно 10 м² при обычной высоте потолка в 2,7 м, из этого следует, что 1 кВт на 27 м³. Это средний показатель, но его хватит для выбора мощности устройства. Самые точные расчеты запросто произведет специалист-теплотехник. Для нагревания зданий специалисты советуют остановить свой выбор на электрокотле «Комфорт» Warmos, для отопления же складов или подобных построек хватит прибора из класса «Стандарт» или «Стандарт-Эконом» ЭПО.

Агрегаты «Эван» от 3 до 15 кВт отменно подойдут для обогрева дач и жилых строений, небольших складов и магазинов. Изделия с мощностью в 12 кВт спокойно отопят помещение размерами до 150 м². Если следует подобрать прибор только для обогрева своего дома, компания «Эван» представляет на выбор широкий ряд моделей с одним нагревательным контуром. Если же хочется, кроме тепла в доме, получать еще и горячую воду – можно без труда приобрести двухконтурные котлы «Эван».

Устройство и ход работы

Электрокотлы «Эван» востребованы современными обывателями сразу по ряду причин. Их ТЭНы выпускаются из высокопрочной и долговечной стали, расход электроэнергии оптимально обеспечивает экономичную эксплуатацию всей системы отопления жилища, а большой ассортимент по моделям и невысокой стоимости позволяют без проблем подобрать нужный тип оборудования. Как теплоноситель, здесь обычно применяют обычную воду или специальные жидкости, которые не будут замерзать и выпускаются только для использования в современных системах отопления. Агрегаты «Эван» могут выбираться как основная конструкция для обогрева жилища или как резервная. Изделия максимально просты при обслуживании и ими легко можно управлять, они не станут сильно шуметь при активной работе и дарят возможность легко регулировать свою мощность

Очень важной чертой является невозможность появления сажи на изделии, чего не могут предложить даже самые популярные жидко- и твердотопливные приборы и газовые агрегаты

Компания «Эван» выпускает однофланцевые электроприборы, кроме изделий класса «Профессионал», с применением емкости для нагревания теплоносителя, которая изготавливается из специфического вида стали и обрабатывается особым составом против коррозии. Толщина данной емкости для нагревания – всего 0,3 см. Электрокотлы класса «Комфорт» выпускают из особых материалов с повышенным уровнем тепловой изоляции и толщиной до 2 см. Срок эксплуатации агрегата – не меньше 25–30 лет.

Электрокотел «Эван» имеет такие характерные черты, как:

• небольшие параметры;
• установка в любом месте, наиболее подходящем для его монтажа;
• автоматизированная система.

После окончания установки устройства и после того как оно будет соединено с системой отопления, подключение в электросеть завершит весь подготовительный процесс. Из-за простоты установки электрокотел «Эван» чаще выбирается для обогревания зданий размерами от 25 до 4 800 м². Они подходят для установки на дачах, в частных строениях, жилых коттеджах, отдельно стоящих гаражах, огромных производственных цехах.

В устройство отопительного электроприбора марки «Эван» входит несколько основных элементов:

Чешские ТЭНы от бренда Backer, который имеет отменную репутацию производителя высококачественной продукции по демократичным ценам. Эти устройства собраны в блоки, тем самым гарантируя отличную ремонтопригодность, имеют резьбовое соединение и защиту от ржавчины.

Даже неспециалист поймет схему подключения этого котла отопления, поэтому монтаж устройства для любого обывателя не составит никакого труда. При монтаже следует как можно тщательнее изучить электросхему подключения, которую производитель обычно прилагает к большому пакету документов на свои конструкции. В электрических устройствах «Эван» включены те решения, что позволяют намного уменьшить счета за электричество. Благодаря функционированию прибора в авторежиме (нагрелся – сразу же отключился, как только температура уменьшилась – опять включился на подогревание) потребление электроэнергии будет составлять всего 60% от возможной мощности. Котел с мощностью в 12 кВт за весь сезон отопления по средним показателям будет потреблять примерно 5 кВт. Если приобрести еще и температурный датчик – то экономия составит еще 10%, а если установить двухтарифный счетчик, то к экономии можно будет добавить еще 20%.

Ремонт и запчасти

Для приборов компании «Эван» наиболее частыми являются такие два вида поломок, как:

• разрушение элемента нагревания внутри ТЭНа из-за перегорания спирали;
• пробой ТЭНа.

Появление данных неисправностей можно объяснить следующими причинами:

• на ТЭНах откладывается твердый осадок из солей жесткости, именно этот осадок мешает отводу тепловой энергии от ТЭНа, что быстро вызовет его поломку;
• перепады напряжения в энергосети также приводят к поломке устройства;
• испарение жидкости также может привести к перегреву и по этой причине ТЭН может сгореть.

К отрицательным чертам электрокотлов можно отнести их полную зависимость от электроэнергии. Перебои с электричеством будут грозить остановкой отопления, поэтому специалисты советуют заблаговременно приобрести источник бесперебойного питания. Иногда потребители жалуются, что котел включается только во временной промежуток с 23: 00 до 7: 00. И это несмотря на то что в жилище стоит электронный термостат.

Иногда в различных моделях перестает показывать датчик температуры в помещении. Подобного рода неисправность может объясняться потерей контакта в клеммнике, выходе из строя самого датчика (его можно сменить на новый) и наличие неисправности в плате. А также часто обыватели жалуются, что котел перестает реагировать на заданные параметры терморегулятора: он в постоянном режиме функционирует на полную мощность. В данном случае, скорее всего, в помещение нет датчика температуры, его необходимо установить. Если датчик есть, значит, он сломан – понадобится заменить сгоревшие в нем детали и перенастроить автоматику.

Обзор электрокотла «Эван» Expert ждет вас в следующем видео.

Бюджетные модели котлов Эван

Все электрические котлы эван без исключения оснащены ТЭНами из нержавеющей стали, благодаря чему могут использоваться длительное время. Кроме встроенных узлов они могут оснащаться дополнительным оборудованием, что позволяет улучшить технические характеристики. Температура теплоносителя может плавно регулироваться:

• Модельный ряд ЭПО (класс стандарт-эконом) подходит для отопления частных домов и дач площадью от 25 до 300 м2. Отсутствие единого корпуса для котла и пульта управления позволяет удешевить оборудование на 20%. Для регулировки температуры теплоносителя используется встроенный термостат (диапазон от 30 до 85 °С). При достижении заданной температуры котел автоматически отключается и вновь включается при ее понижении. На случай выхода терморегулятора из строя предусмотрено аварийное отключение при перегреве.
• Котлы Эван С1 с диапазоном мощности от 3 до 30 кВт относятся к классу стандарт. Они предназначены для обогрева жилых и небольших производственных помещений (до 300 м2). Котел и пульт управления объединены в моноблок. Для крепления ТЭНов использовано резьбовое соединение для удобной замены в случае необходимости. Имеется возможность подключения насоса принудительной циркуляции.

Подключение комнатного термостата (датчика по воздуху) к котлу ЭВАН С1

Конструкция электрических котлов ЭВАН предусматривает выбор желаемого
температурного режима в завиимости от температуры воздуха в помещении. Для
этого пульты управления котлами оборудованы разъемом «Разъем X1» для
подключения комнатного термостата. При использовании датчика температуры воздуха
схема управления автоматически переключится на совместную работу с этим датчиком.
Для этого ручку регулятора «Температура» на панели управленияя котла
необходимо вывести на отметку максимальной температуры и включить все ступени
мощности. Далее включение и отключение электрокотла для поддержания заданной
комнатным термостатом температуры будет происходить автоматически.

При выборе комнатного термостата необходимо учитывать, что он должен содержать
перекидной контакт. Подключение комнатного термостата к котлу должно производиться
двужильным кабелем сечением 0.5 мм2.
Котлы ЭВАН С1 отключаются при размыкании контактов датчика.

Эван NEXT — 5

Электрический котёл Эван NEXT 5 – один из самых простых отопительных агрегатов российского производства. Он используется для обогрева частных домовладений, дачных домов, помещений производственного и коммерческого назначения. Модель отличается простотой в управлении и продолжительным сроком службы. Особенности котла:

• ТЭНы из нержавеющей стали;
• Универсальное электропитание;
• Возможность подключения термостата;
• Возможность работы с тёплыми полами;
• Моноблочное исполнение.

Котёл выполнен в компактном металлическом корпусе для настенного размещения.

Конструкция котла

Настенный электрический котёл Эван NEXT 5 построен на основе ТЭНов из нержавеющей стали чешского производства. Он отличается стойкостью к коррозии и низкому качеству теплоносителя. Температура в контуре составляет до от +30 до +85 градусов с допустимым давлением до 3 бар. В качестве теплоносителя используется вода или сертифицированные незамерзающие жидкости. При мощности котла в 5 кВт максимальная отапливаемая площадь составляет 50 кв. м.

Котёл выполнен в виде моноблока. Он объединяет в себе блоки ТЭНов и простую механическую панель управления – здесь выбираются мощность и температура теплоносителя. Для уменьшения тепловых потерь корпус дополнен слоем теплоизоляции. Благодаря компактности, котёл не займёт много места в помещении котельной. Встроенная обвязка отсутствует, но в конструкции агрегата предусмотрены клеммы для подключения циркуляционного насоса.

Управление микроклиматом

Электрокотёл Эван NEXT 5 отличается конструкционной простотой, что положительно сказывается на его надёжности. Управление микроклиматом в помещениях осуществляется с помощью простого терморегулятора с точностью до одного градуса. Автоматизировать работу котла поможет комнатный термостат – простой или программируемый. Он подключается по двухпроводной схеме и управляет работой нагревательных элементов. Пользователю остаётся выбрать комфортную температуру – котёл с термостатом обеспечат её стабильную поддержку.

Электропитание и опции

Питание электрического котла осуществляется от однофазной или трёхфазной электрической сети. В качестве основной системы защиты используется аварийный самовозвратный переключатель. Он срабатывает при температуре +92 градуса, препятствуя перегреву теплоносителя в отопительной системе. После остывания теплоносителя выключатель возвращается в исходное положение без вмешательства пользователя.

Электрический котёл прост в эксплуатации и не нуждается в частом обслуживании. Он монтируется на стену, для подключения отопительного контура предусмотрены патрубки диаметром 1 дюйм. Интересной опцией станет возможность подключения GSM-модуля для дистанционного управления котлом через мобильный интернет или SMS-канал – отличное решение для загородного жилья или дачи. При необходимости, котёл может работать с тёплыми полами.

Установка котла

Для того чтобы самостоятельно произвести установку электрокотла, вам понадобятся:

• инструкция, которая идет в комплекте;
• дрель (лучше электрическая);
• профиль;
• метизы, при помощи которых будет осуществляться крепление оборудования на стену;
• кабель определенного сечения;
• установочная планка;
• фланцы, муфты;
• уровень;
• электропровод;
• крепежи;
• трубы;
• набор ключей;
• схема подключения котла Эван.

Не забудьте проверить, действительно ли стена, на которую будет устанавливаться котел, достаточно прочная.

Этапы и ход установки

Когда вы убедились, что все необходимые инструменты есть у вас в наличии, а поверхность стены соответствует требованиям прочности, можно начинать подключение котла Эван.  Всю работу выполняйте согласно следующему плану:

При помощи уровня и простого карандаша нанесите на стену будущее месторасположение котла. Старайтесь располагать его подальше от водопровода. Электричество и вод несовместимы.
Замерьте, где будут находиться крепежи и просверлите дрелью отверстия под крепежи на нужном расстоянии.
Установите планку и крепежный профиль. Используйте уровень и посмотрите, насколько ровно установлены крепления

Крайне важно, чтобы котел держался крепко и плотно (хотя котлы Эван имеют достаточно небольшую массу, не рекомендуем устанавливать их на непрочные стены. В таком случае лучше используйте напольный котел).
Закрепите котел на стене, используя дюбели.
Если вы выбрали напольный котел, установите на полу подставку.
Следующий шаг – заземление

Многие незаземленные котлы просто не будут работать. Или же постоянно будет мигать индикатор на панели. Чтобы заземлить новый котел, сделайте центр заземления. Это конструкция из нескольких металлических штырей, что между собой соединяются обычной арматурой. Все это заглубляется в землю. Нулевой провод подведите к штырям. Теперь излишнее напряжение сразу же будет отводиться в землю. Для заземления лучше всего подходит медный кабель 0,4 см.

После подвешивания котла и его заземления, подведите к нему кабель определенного сечения. Чтобы подключить трехфазный котел, подключите провода М1, М2, М3. В данном случае нулевой кабель подключается к шине на щитке – заземление в данном случае будет происходить через нее.
Вблизи котла в целях безопасности установите устройство защитного отключения.
Проведите провода датчиков температуры и таймера выключения.
Произведите установку электронасоса и расширительного бака. Для этого используйте крепежные элементы. В некоторых моделях они уже вмонтированы в котел

Насос установите на трубе подачи воды рядом с котлом.
Соедините котел, расширительный бак и электронасос между собой металлическими или металлопластиковыми трубами (обратите внимание, что металлопластиковые трубы служат дольше и не подвергаются коррозии).
Провода спрячьте в кабель-каналы и установите защитный кожух с целью пожарной безопасности.
Теперь можно подключать котел к вашей системе отопления. Используйте муфты и фланцы, чтобы соединить котел и трубопровод.
Финальный шаг – подключение к сети

Сначала убедитесь, что правильно произвели заземление и подключили все провода. Сверьтесь с инструкцией. Обратите внимание, чтобы между контактами расстояние было не менее 0,3 см. Когда все сделано, включайте водоснабжение и проверяйте, как работает котел.

Возможность применения электрических котлов необходимо рассматривать в следующих случаях:

— в качестве основного источника тепла (при наличии достаточной выделенной электрической мощности и при невозможности (или дороговизне) подключения к газораспределительной сети;
— в качестве временного источника тепла на период строительных работ и прокладки инженерных коммуникаций;
— в качестве резервного или дополнительного источника тепла на время аварийных ситуаций;

Установка электрокотла в качестве основного или дополнительного источника тепла в существующую или проектируемую систему водяного отопления не представляет особой сложности и, как правило, не требует сложных дополнительных мероприятий (например, устройства дымоходов, фундаментов, оконных проемов) при условии квалифицированного подключения с соблюдением требований электробезопасности.
Для предварительного подбора необходимой мощности электрокотла можно исходить из расчета 1 кВт на 10 м2 отапливаемой площади. В помещениях, соответствующих современным требованиям по теплопотерям удельная электрическая мощность может быть значительно ниже.
Широкий диапазон по мощности электрокотлов ЭВАН Warmos позволяет решать задачи отопления как небольшого дачного домика, так и жилого здания или производственного объекта площадью до 600 и более м2.
Электроотопительные котлы ЭВАН Warmos могут работать в отопительных системах с естественной и насосной циркуляцией. В качестве теплоносителя может использоваться как вода, так и незамерзающая жидкость. Компанией ЭВАН рекомендован к применению антифриз DIXIS.

Отличия котлов Warmos 2015 модельного года:

1. Улучшенный дизайн. Основные его элементы – корпус белого цвета, современная форма корпуса и светодиодный дисплей с мембранной клавиатурой, заменившей клавишные переключатели;
2. Световая индикация, отображающая работающие ступени мощности, текущую и заданную температуру теплоносителя, возникновение аварийных ситуаций (обрыв или замыкание термодатчика контроля температуры теплоносителя; перегрев теплоносителя выше 90 градусов).
3. Точность задания температуры теплоносителя в 1,0 градуса в диапазоне от +5 до +85.
4. Энергосберегающий режим — автоматический выбор необходимой мощности для обеспечения оптимального режима энергопотребления. Такая возможность появится, благодаря замене механического термостата на электронную систему терморегулирования с термодатчиком.
5. Сохранение ручного режима ограничения мощности прибора.

Характеристики котла ЭВАН С1 3

• Мощность — 3 кВт
• Блочные ТЭНы из нержавеющей стали
• Плавная регулировка температуры теплоносителя в диапазоне от 30 до 85°С
• Колодка для подключения циркуляционного насоса и датчика температуры воздуха/ модуля GSM-Climate
• Защита от перегрева — аварийный самовозвратный датчик (температура срабатывания — 92±3°С)
• КПД — 99 %
• Гарантия — 18 месяцев

Устройство котла ЭВАН С1

котел панель входной патрубок выходной патрубок датчик термовыключателя датчик терморегулятора зажим клеммный кронштейн блок клеммный пускатель панель управления ручка терморегулятора “ТЕМПЕРАТУРА” выключатель “СЕТЬ”; сигнальная лампа “НАГРЕВ” предохранитель цепи управления предохранитель циркуляционного насоса закладная зажим заземления блок ТЭН

Электрический котел ЭВАН С1 класса «Стандарт» предназначен для отопления дач, частных домов, небольших торговых и складских помещений. Может быть использован в качестве как основного, так и резервного источника тепла. Котел представляет собой моноблок, объединяющий котел и пульт управления в едином корпусе.

Требуемая температура теплоносителя в котле устанавливается встроенным термостатом путем плавной регулировки от 30 до 85 градусов. Кроме того, предусмотрена возможность подключения внешнего термостата, при помощи которого можно регулировать температуру воздуха в помещении. В качестве внешнего термостата может быть использован модуль дистанционного управления котлом GSM-Climate, который позволяет регулировать температуру в помещении на расстоянии, управлять работой котла и контролировать его исправность.

Для обеспечения безопасности при нагреве до заданной температуры теплоносителя терморегулятор отключает котел и включает его снова после снижения температуры ниже заданной. Для дополнительной защиты от перегрева приборы оснащены самовозвратным аварийным термовыключателем, который, в случае выхода из строя основного терморегулятора отключает котел при достижении теплоносителем температуры 92 градуса.

ТЭНы котла ЭВАН С1, как и всех без исключения электрокотлов ЭВАН, сделаны из нержавеющей стали, что повышает срок их службы. Кроме того, в котлах ЭВАН С1 реализована блочная конструкция ТЭН на резьбовом соединении, что позволяет существенно упростить его замену.

Для работы в системах с принудительной циркуляцией электроотопительный котел ЭВАН С1 имеет колодку для подключения циркуляционного насоса.

Эван Warmos-IV 21

Электроотопительные котлы Класс «КОМФОРТ» Эван WARMOS IV — 21

Эван WARMOS-IV — это электроотопительный котёл нового поколения семейства WARMOS. Что отличает его от предшественников? Увеличенный температурный диапазон Эван WARMOS-IV работает в расширенном диапазоне от +5 до +85°C. Благодаря этому, вы можете дополнительно использовать его в таких режимах как: “Тёплый пол” и “Антизамерзание”:

• В режиме “Тёплый пол” WARMOS-IV напрямую подключается к системе теплого пола.
• В режиме “Антизамерзание” котел сберегает энергию, работая от +5 до +15°C. Это удобно, когда люди надолго покидают помещение.

Новый дизайн и индикаторы Дизайн нового Эван WARMOS дополнен улучшенной панелью управления со светодиодной индикацией. Яркие индикаторы показывают ступени мощности, температуру теплоносителя. При этом когда котёл запускается при отрицательной температуре, отображается специальное значение: “-0”. Режим “Управление котлом по температуре воздуха в помещении” отображается на индикаторе миганием точки. Предусмотрена индикация аварийных ситуаций. Удобство эксплуатации и обслуживания котла Эван WARMOS-IV 21 заботится о вашем удобстве и безопасности. При возникновении внештатной ситуации на панели высвечиваются коды, которые сигнализируют, если:

• произошёл обрыв термодатчика контроля температуры теплоносителя (код Е1);
• случилось короткое замыкание термодатчика контроля температуры (Е2);
• теплоноситель разогрелся выше +84°C (Е3);
• теплоноситель разогрелся выше +90°C (FF).

Дополнительную безопасность обеспечивает контур независимого аварийного отключения Вы легко задаёте нужную температуру теплоносителя от +5 до +85°C с точностью до 1 градуса. Выбор ступеней мощности происходит в автоматическом режиме — котел сам определяет оптимальное число ступеней. При этом сохраняется возможность ручного регулирования мощности. Кроме того, Эван WARMOS-IV 21 обладает всеми достоинствами, характерными для других моделей электрокотлов ЭВАН: устойчивостью при электрических перепадах, возможностью использовать воду и незамерзающие жидкости в качестве теплоносителя, опцией временной задержки включении и выключении ступеней мощности, надежными ТЭНами из нержавеющей стали производства Backer с ротацией их при каждом включении и так далее.

• Возможность использования в качестве теплоносителя как воду, так и незамерзающие жидкости.
• ТЭНы из нержавеющей стали производства Backer.
• Контур независимого аварийного отключения.
• Задание температуры теплоносителя с точностью до 1 градуса, в диапазоне от +5 до +85°C.
• Расширение температурного диапазона от +5 до +85 °C даёт возможность использования котла в режимах: «тёплый пол» и «антизамерзание».
• Возможность ограничения мощности котла. Три ступени – каждая ступень 1/3 мощности котла.
• Временная задержка включения/выключения ступеней мощности.
• Автоматический выбор необходимого количества ступеней для регулирования заданной температуры теплоносителя (благодаря замене механического термостата термодатчиком с электронной системой терморегулирования).
• Световые индикаторы, отображающие всю необходимую информацию — отображение текущей температуры в диапазоне от 0 до +90 °C.
• При пуске котла при температурах ниже 0 (случай с незамерзающей жидкостью в системе), работоспособность котла сохраняется, на индикаторе высвечивается «-0».
• Режим «Управление котлом по температуре воздуха в помещении» отображается на индикаторе миганием точки.
• Ротация ТЭН при каждом включении котла в режим «нагрев».
• Колодка для подключения циркуляционного насоса и датчика температуры воздуха.
• Гарантированная работа прибора при отклонении напряжения питающей сети +/-10% от номинального значения сети.
• Индикация кодов аварийных ситуаций

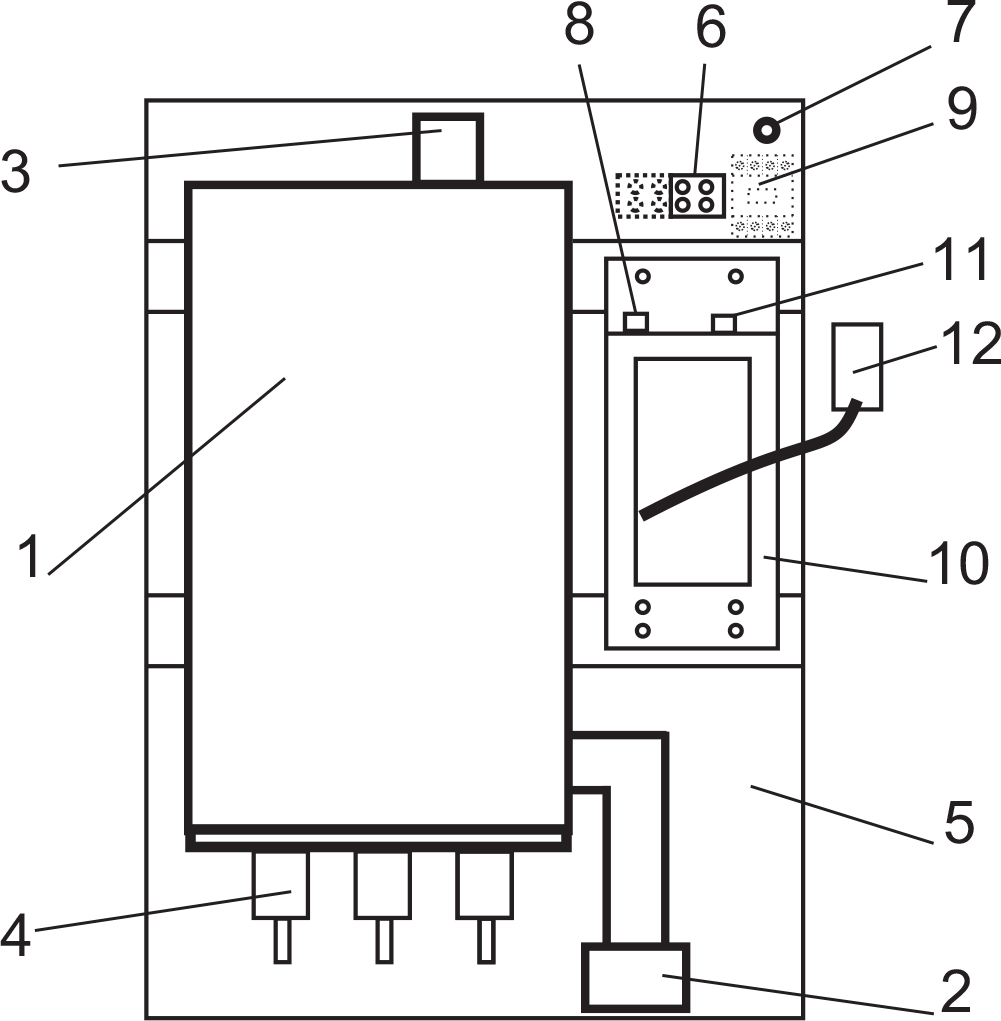

1 — котёл 2 — входной патрубок G 1¼ 3 — выходной патрубок G 1¼ 4 — ТЭН с трубками из нержавеющей стали 5 — задняя панель 6 — зажим винтовой 7 — сетевой кабель и зажим для защитного проводника РЕ 8 — зажим винтовой для подключения циркуляционного насоса и датчика температуры воздуха 9 — контактор для аварийного отключения ТЭН (для W-7,5-12) 10 — блок управления с мембранной клавиатурой и шлейфом 11 — предохранитель цепи подключения циркуляционного насоса 12 — мембранная клавиатура и шлейф

Электрокотлы ЭВАН

Электрические котлы Эван серии «Стандарт» C1 являются современными источниками тепла и предназначены для отопления жилых, производственных, административных и других помещений. Они с успехом применяются как в качестве резервного, так и основного источника теплоснабжения, удобны в эксплуатации и не требуют особого ухода. К тому же, котлы «Стандарт» не загрязняют окружающую среду вредными выбросами, а выданные сертификаты подтверждают их высокое качество. За счет плавного регулирования температуры теплоносителя котлы серии «Стандарт» C1 можно использовать в системах «теплый пол».

• Простота монтажа, управления и технического обслуживания
• Единый корпус
• Блочные ТЭН.Ы из нержавеющей стали
• Гарантия надежной работы при изменении напряжения питающей сети ±10% от номинального значения
• Плавная регулировка температуры теплоносителя термостатом
• Двойная защита от перегрева
• Колодка для подключения циркуляционного насоса и датчика температуры воздух

Рабочее давление о котле, не более	0,3 МПэ (3,0 атм.)
Испытательное давление котла на производстве	0,5 МПа (5,0 атм.)
Давление опрессовки системы отопления с котлом после монтажа, не более	0,4 МПа (4,0 атм.)
Диапазон регулировки температуры теплоносителя	30-85°С
Температура срабатывания аварийного датчика с самовозвратом	92±3°С
КПД прибора	93%
Гарантийный срок эксплуатации прибора	18 месяцев

Устройство прибора

1. котел
2. панель
3. входной патрубок
4. выходной патрубок
5. датчик термовыключателя
6. датчик терморегулятора
7. зажим клеммный (насос, датчик температуры воздуха)
8. кронштейн
9. блок клеммный
10. контактор
11. панель управления
12. ручка термогерулятора «ТЕМПЕРАТУРА»
13. выключатель «СЕТЬ»
14. сигнальная лампа «НАГРЕВ»
15. предохранитель цепи управления
16. предохранитель циркуляционного насоса
17. закладная
18. зажим заземления
19. блок ТЭН

Технические данные

Наименование	ЭВАН С1 5	ЭВАН С1 6	ЭВАН С1 7,5	ЭВАН С1 9	ЭВАН С1 12
Мощность, кВт	5	6	7,5	9	12
Отапливаемая площадь (м2), при высоте потолка 2,7м	50	60	75	90	120
Рабочее напряжение, В, ±10%	220	220	220/380	220/380	380
Количество блоков ТЭН, шт.	1	1	1	1	1
Количество ТЭН в блоке, шт.	1	1	3	3	3
Мощность одного ТЭНа, кВт	5	6	2,5	3	4
Напряжение ТЭН, В	220	220	220	380	380
Сечение жилы (медь), мм2	4	4	6/2,5	6/2,5	4
Диаметр патрубка G»	1¼
Вес, кг не более	20	20	20	20	20

Наименование	ЭВАН С1 15	ЭВАН С1 18	ЭВАН С1 24	ЭВАН С1 30
Мощность, кВт	15	18	24	30
Отапливаемая площадь (м2), при высоте потолка 2,7м	150	180	240	300
Рабочее напряжение, В, ±10%	380	380	380	380
Количество блоков ТЭН, шт.	1	2	2	2
Количество ТЭН в блоке, шт.	3	3	3	3
Мощность одного ТЭНа, кВт	5	3	4	5
Напряжение ТЭН, В	380	380	380	380
Сечение жилы (медь), мм2	4	6	10	10
Диаметр патрубка G»	1¼
Вес, кг не более	20	24	24	24

Смотреть цены на электрические котлы ЭВАН
